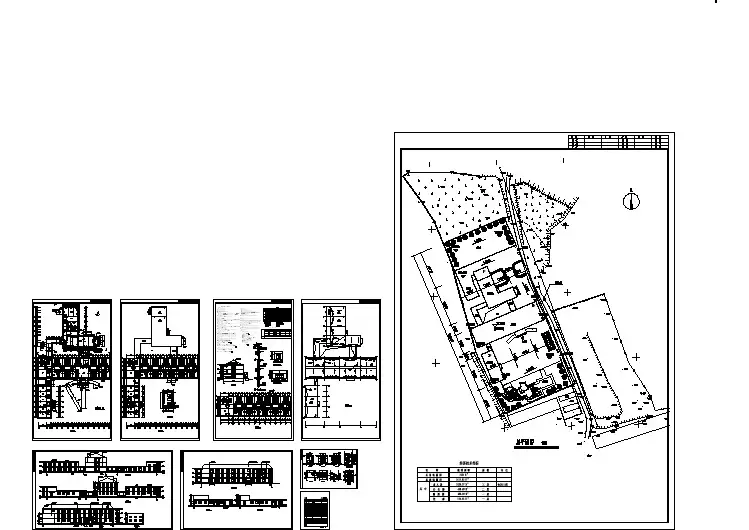

施工总平面图施工总平面图施工总平面图的布置原则应由项目部总体布置并统一协调。
现场施工场地由项目部统一规划、安排和管理。
具体原则包括:在满足建设单位要求的前提下,结合我单位标准,并将二者有机的结合在一起布置施工现场。
在满足施工要求的前提下,尽可能节约施工用地。
在满足施工需要和文明施工“双标化”的前提下,尽可能利用原有设施,减少临时设施的建设投资。
合理组织场内交通运输,最大限度地减少场内二次搬运,避免各工种、各单位之间的相互干扰。
满足安全生产、文明施工尺寸场地的要求,生活区和生产区分离布置,生活区占用独立的地块。
符合施工现场给水排水规范要求和城市环境卫生的要求。
符合施工现场安全用电规范的要求。
在场地布置时,避免土建、安装、装饰单位的相互干扰,并且应满足建设单位的有关要求。
平面布置时充分考虑到室外工程的施工状况。
按施工进度分阶段调整施工现场总平面布置。
按“双标化”要求布置现场,大门一侧布置工程概况牌及十牌二图及有关的安全标识和宣传画。
施工总平面布置施工道路布置方便,给水管衔接工程紧靠道路。
在各构筑物间均拟修筑施工便道(在设计的区间路位置)与进场道路相连接。
施工便道在原填筑路基上铺筑10cm厚碎石,再铺筑20cm厚粉煤碴路面。
水、电系统及通讯设施供水系统包括施工用水和生活用水,拟由业主提供的在接水处安设计量水表后沿施工区用镀锌管引至各用水点。
供电系统拟引接业主提供的电源线至配电室。
配电室内配备相应的开关柜及电器控制设备,各主要用电点采用专线供电(如抽水、砼系统的用电),使其用电得到有效保证。
配电室采用砖瓦结构,面积20m2.施工现场电力线路采用三相五线制,电气设备的金属外壳必须与专用保护零线连接。
为防电力线路出现故障或供电部门临时停电维修及工地机械设备用电量超过时引起工地用电电力不足,本工程自备2台75kW移动式柴油发电机组,作备用电源供用。
通讯设施位于城区,通讯发达,项目部拟申请电信固定电话1部,并申请接入宽带互联网,项目部主要管理人员各配备1部移动电话,以利于工程项目部对内、对外通讯联络及工程信息沟通。

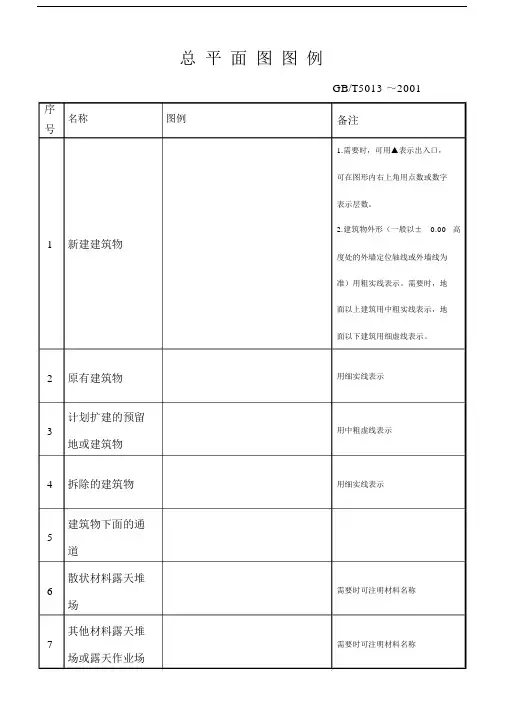

总平面图图例序名称图例号1新建建筑物2原有建筑物计划扩建的预留3地或建筑物4拆除的建筑物建筑物下面的通5道散状材料露天堆6场其他材料露天堆7场或露天作业场GB/T5013 ~2001备注1.需要时,可用▲表示出入口,可在图形内右上角用点数或数字表示层数。
2.建筑物外形(一般以±0.00高度处的外墙定位轴线或外墙线为准)用粗实线表示。
需要时,地面以上建筑用中粗实线表示,地面以下建筑用细虚线表示。
用细实线表示用中粗虚线表示用细实线表示需要时可注明材料名称需要时可注明材料名称8铺砌场地9敞棚或敞廊序名称号10高架式料仓11漏斗式贮仓12冷却塔(池)13水塔、贮罐14水池、坑槽、孔洞15明溜矿槽(井)16斜井或平洞总平面图图例GB/T5013 ~2001 图例备注左、右图为底卸式中图为侧卸式应注明冷却塔或冷却池左图为水塔或立式贮罐右图为卧式贮罐也可以不涂黑17烟囱18挡土墙实线为烟囱下部直径,虚线为基础。
必要时可注写烟囱高度和下、下口直径。
被档土在“突出”的一侧总平面图图例序名称图例号19档土墙上设围墙20围墙及大门21台阶22露天桥式起重机GB/T5013 ~2001备注被档土在“突出”的一侧上图为实体性质的围墙。
下图为通透性质的围墙,如铁丝网、篱笆等。
若仅表示围墙时不画大门。
箭头指向表示向下“ + ”为柱子位置23露天电动葫芦“ +”为支架位置24门式起重机25架空索道上图表示有外伸臂下图表示无外伸臂“ I ”为支架位置总平面图图例序名称图例号26斜坡卷扬机道斜坡栈桥27(皮带廊等)28坐标方格网交叉点29标高填方区、挖方区、30未整平区及零点线31填挖边坡32护坡GB/T5013 ~2001备注细实线表示支架中心线位置上图表示测量坐标下图表示建筑坐标“ 78.35 ”为原地面标高“ 77.85 ”为设计标高“ -0.50 ”为施工高度“ - ”表示挖方,“ + ”表示填方“ + ”表示填方区“ - ”表示挖方区中间为未整平区点划线为零点线1.边坡较长时,可在一端或两端局部表示。
[设计心得]彩色总平面制作扫盲总平填色(一)——制作概述总平填色的制作需要使用的软件主要是AutoCAD和PhotoShop这两个软件。
AutoCAD主要的作用是:前期对图纸整理并通过虚拟打印来打印输出TIFF格式文件,后期整个制作流程中对图纸的观察。
PhotoShop 主要的作用是:对AutoCAD输出的TIFF格式文件进行色彩的填充、材质的赋予、光影的分布、环境的美化等一系列的操作。

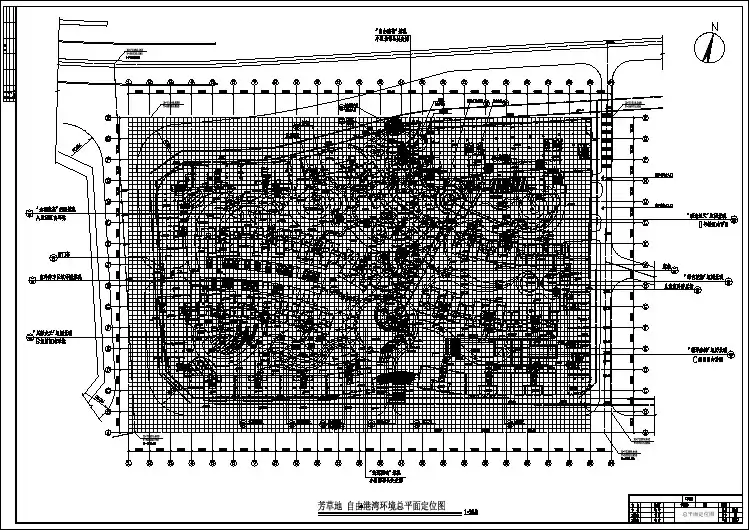

其中图01是AutoCAD格式的规划图,图02是经过PhotoShop处理后的总平填色图。
总平填色的制作流程:一、图纸的整理。
通常图纸的整理是将图纸整理分为整体框架层和文字说明层两层,遇到较为复杂的图纸我们可以根据需要把图层划分的更加细致,如建筑层、停车位层、铺装层、水系层等。
(使用软件:AutoCAD)二、图纸的打印与输出。
我们常用的输出格式是TIFF不压缩格式,但AutoCAD中默认的打印输出设置中没有TIFF不压缩格式,需要我们另行添加。
(使用软件:AutoCAD)三、整体大环境的处理。
在这个环节中我们主要是将AutoCAD输出的整体框架层和文字说明层合并到一个画布里,要把规划内部和外部的绿地划分开,主干道和小区内部道路划分开,以及对水系的基本色彩填充。
(使用软件:PhotoShop)四、建筑的处理。
在这个环节中我们要将建筑的部分制作出来,包括主体建筑部分的制作、女儿墙的制作、光影关系的处理、坡屋顶的处理、玻璃顶的处理等。
在有的规划中需要对已有建筑和拟建进行区分,对住宅和公建、商业进行区分。
(使用软件:PhotoShop)五、水系的处理。
在这个环节中我们要将水系的光感、色感、质感处理到位,有些规划中小区中央景观组团中还有喷泉和瀑布的制作。
(使用软件:PhotoShop)六、铺装的添加。
在这个环节中我们要将规划中的硬质铺装根据AutoCAD中规划的变化来分别添加。
(使用软件:PhotoShop)七、绿化的处理。
施工总平面布置(详细版)1 施工总平面布置原则(1)根据工程特点和现场周边环境的特征,充分利用现有施工现场的场地和布置,做好总平面布置规划,满足生产、文明施工要求。
(2)做好现场平面布置和功能分区,对现有临建及管线进行调整。
(3)加强现场平面布置的分阶段调整,科学确定施工区域和场地平面布置,尽量减少专业工种之间交叉作业,提高劳动效率。
(4)加强平面施工的检查及监督整改,保证场内施工道路通畅。
(5)各项施工设施布置要满足方便生产,有利生活,安全防火,环境保护和劳动保护要求。
2场地整体规划2.1施工现场划分根据施工现场情况,我公司将对施工场地进行合理规划,根据各场地的用途对施工现场进行划分。
施工现场设置材料加工、堆放场、材料库、标养室、现场办公室及员工宿舍和食堂。
2.2大门与道路的布置根据现场实际情况,在现场西面和南面设大门做为材料及人员出入口。
大门为钢管-薄铁板组合大门,门外侧在凸显位置设立一个名板,用于书写工程、业主、工程顾问、设计单位、监理单位、施工单位等的名称,书写的格式、标牌的样式和尺寸、设立的位置报送业主审批,文字将聘请优等标志绘制人员书写,并在工程进行期间不时重新油漆和书写。
现场四周新建临时道路做为材料运输道路,道路设置为双通道,路宽6m,采用100厚C20现浇混凝土硬化,并按2%的坡度做好排水。
2.3排水设施的布置充分利用前期土方阶段设置在基坑周边的排水设施,在道路一侧增加宽300mm、深350mm的排水沟;根据排污口位置设置2000mm×1000mm×1000mm的沉淀池,进行有组织排水,坡度0.2%,排至排污口。
同时在大门入口处设置洗车槽,配备高压冲洗水枪,以免车辆出入带泥,引起扬尘污染。
2.4办公区临建的布置利用北侧空地做为现场临建布置场地,布置1栋2层的办公用房,主要包括业主、监理及管理人员办公室、会议室等,共567m2。
办公室为简易彩板房,门窗为铝合金门窗,地面为400mm×400mm地板砖,吊顶为600mm×600mm矿棉板吊顶。
