风机盘管安装有哪些需要注意

风机盘管安装规范风机盘管是一种常用的暖通设备，用于空调系统的供暖和制冷。

正确的安装风机盘管对于确保设备的性能和使用寿命至关重要。

下面是风机盘管安装的一些规范和注意事项。

1. 安装位置选择风机盘管应安装在通风和排水良好的室内区域。

安装位置应远离易燃和易爆物品，并且不应受到阳光直射。

同时，应该保证空间足够，方便安装、维修和保养。

2. 安装底座在安装风机盘管之前，应安装合适的底座，以提供充足的支撑和稳定性。

底座应具备防震和防滑功能，并且需要平整、水平。

3. 电气接线在进行电气接线时，应根据设备提供的电气图纸和规范进行。

电源线应采用符合国家标准的电缆，并铺设在电缆沟中，以保证整洁和安全。

4. 管道连接管道连接应采用符合国家标准的接头和密封材料。

应检查连接口是否完好，确保没有漏气和泄露。

同时，应进行必要的压力测试，以验证管道系统的稳定性和安全性。

5. 风机安装风机的安装位置应符合设备的设计要求，并且具备较大的空间来确保空气流通。

在安装风机盘管时，应正确连接进风和出风口，并确保风机的运转方向正确。

同时，还需要保证风机与周围环境的距离足够，避免噪音和震动影响使用。

6. 排水设计风机盘管在制冷过程中会产生冷凝水，因此需要设计合适的排水系统。

排水管道应选择符合国家标准的材料，并进行必要的坡度。

排水口应设在易于检修和清洁的位置，并采用适当的防臭措施。

7. 隔震与降噪为了减少风机运转时的震动和噪音，应在风机和周围结构之间采取隔震措施。

隔震材料应具备一定的承载能力和耐久性，并能有效地抑制震动和噪音的传播。

8. 安全措施在进行风机盘管的安装过程中，应遵守相关的安全规范和操作规程。

安装人员需要佩戴符合要求的个人防护装备，并确保设备周围没有任何危险因素。

以上是风机盘管安装的一些规范和注意事项。

正确的安装可以确保设备的性能和使用寿命，并且提升用户的使用体验。

因此，在进行风机盘管安装之前，应仔细阅读设备的安装手册，并根据相关的规范进行操作。

风机盘管安装规范风机盘管安装规范随着中央空调系统的普及应用，风机盘管在空调系统中扮演着重要的角色。

风机盘管可以通过空气循环和对流来调节室内温度和湿度，使室内环境更加舒适。

风机盘管的安装不仅需要保证其正常运行，还需要注意安全和整体效果。

下面是风机盘管安装的一些规范和注意事项：1. 安装位置选择风机盘管的安装位置应尽量靠近空调温控区域，这样可以提高温控的灵敏度和精确度。

同时，安装位置应远离墙角和障碍物，有足够的空间供风机盘管的正常工作和维护。

2. 安装高度风机盘管的安装高度应根据房间的实际需要来确定。

一般情况下，风机盘管底部距离地面的高度应为2.2米到2.6米之间。

如果安装位置是在通道或走廊等人员频繁活动的地方，应适当提高安装高度，以防人员碰撞。

3. 吊装和支撑风机盘管的吊装和支撑应牢固可靠。

吊装时要注意选择适当的起吊点和吊具，并严格控制风机盘管的下垂量，以避免影响风机盘管的正常运行。

支撑方式可以选择角钢或者吊杆连接，需要确保支撑稳定不松动。

4. 管道布置风机盘管的进出水管道布置应合理有序。

进水口应位于底部，出水口应位于顶部，以保证水流的顺畅流动。

进出水管道尽量采用直线布置，避免使用弯头，以减少水阻和压力损失。

5. 电气连接风机盘管的电气连接应按照相关的规范进行。

电源线和控制线应与风机盘管的金属外壳有良好的接地连接，以确保安全。

电缆敷设应整齐有序，远离强电线路，避免相互干扰。

6. 维护空间风机盘管的安装位置应留有足够的空间进行维护和清洁。

安装位置周围应保持通风良好，不得有其他障碍物。

同时，安装位置应便于清洁人员对风机盘管进行清洗和维护，保证其正常运行。

7. 使用注意事项安装完成后，使用过程中需要注意以下事项：a. 风机盘管的工作环境应保持整洁，防止进入灰尘、杂物和异物。

b. 定期清洁风机盘管的内部和外部，保持散热良好。

c. 定期检查风机盘管的电气连接和水管连接是否松动，如有问题及时处理。

d. 定期检查风机盘管的工作状态和性能，如有异常及时进行维护和修理。

风机盘管标准
风机盘管是一种常见的空调系统设备，广泛应用于商业建筑和
工业场所。

风机盘管的设计和安装需要符合一定的标准，以确保设
备的性能和安全。

本文将介绍风机盘管的标准要求，以及在设计和
安装过程中需要注意的事项。

首先，风机盘管的设计应符合国家相关标准和规范，如《建筑
给排水与采暖通风工程设计规范》等。

设计时需要考虑空调系统的
总体布局、管道连接、电气布置等方面，确保设备能够有效运行并
方便维护。

同时，还需要根据具体使用场所的需求，进行合理的选
型和配置，以满足室内空调和通风的要求。

其次，风机盘管的安装需要严格按照制造商提供的安装说明进行，确保设备安装正确、牢固。

安装过程中需要注意管道连接的密
封性和稳固性，电气接线的可靠性，以及设备的水平和垂直度。

此外，还需要对设备进行调试和检测，确保风机盘管能够正常运行并
达到设计要求。

在使用和维护过程中，风机盘管也需要符合相关的标准和规范。

定期进行设备的清洁和维护，检查设备的运行状态和安全性能，及
时发现并处理问题。

在设备出现故障时，需要按照相关的维修标准进行维修和更换，确保设备能够安全、稳定地运行。

总之，风机盘管作为空调系统的重要组成部分，其设计、安装和使用都需要符合一定的标准和规范。

只有严格遵守标准要求，才能确保设备的性能和安全，为使用者提供舒适的室内环境。

希望本文对风机盘管的标准要求有所帮助，谢谢阅读。

风机盘管的安装步骤及工艺要求一、风机盘管的安装步骤：1. 确定安装位置：首先需要确定风机盘管的安装位置，一般应选择在通风良好、易于维修和清洁的地方。

2. 安装支架：根据风机盘管的尺寸和重量，选择适当的支架进行安装。

支架的安装位置应与风机盘管的安装位置相匹配，并且支架必须牢固可靠。

3. 安装管道：根据设计要求，安装与风机盘管相连接的冷热水管道和风管。

在安装过程中，要注意管道的密封性和稳定性，确保水和风的流通畅通。

4. 安装电气线缆：根据设计要求，连接风机盘管的电源线和控制线。

确保接线牢固可靠，避免电气故障和安全隐患。

5. 安装风机盘管：将风机盘管放置在支架上，并根据设计要求，固定风机盘管与支架的连接。

在安装过程中，要注意风机盘管的水平度和垂直度，确保安装的稳定性。

6. 连接管道和线缆：将冷热水管道和风管与风机盘管进行连接，并确保连接处的密封性。

同时，将电气线缆与风机盘管的接线盒连接，确保线缆的牢固性和安全性。

7. 调试和检查：完成安装后，进行风机盘管的调试和检查工作。

包括检查管道和线缆的连接是否牢固，检查风机盘管的启停和运行是否正常，以及检查风机盘管的温度和风速是否符合设计要求。

8. 完善安装记录：在安装完成后，及时完善安装记录，包括风机盘管的型号、规格、安装位置、管道和线缆的连接方式等，以便今后的维护和管理。

二、风机盘管的工艺要求：1. 安装平整：风机盘管的安装位置应平整，不得有明显的倾斜或变形。

安装支架和管道的平整度也要符合要求。

2. 安装牢固：风机盘管的支架和连接件应牢固可靠，能够承受风机盘管的重量和振动。

管道和线缆的固定也要牢固，避免松动或脱落。

3. 连接密封：管道和线缆的连接处应密封良好，确保不漏水和不漏风。

特别是冷热水管道的连接，要防止漏水导致系统失效。

4. 电气安全：风机盘管的电气线缆应符合安全标准，接线要正确可靠。

电气设备和线缆要与水管隔离，避免发生短路和触电事故。

5. 运行平稳：风机盘管的启停和运行应平稳无噪音，风速和温度要稳定可调。

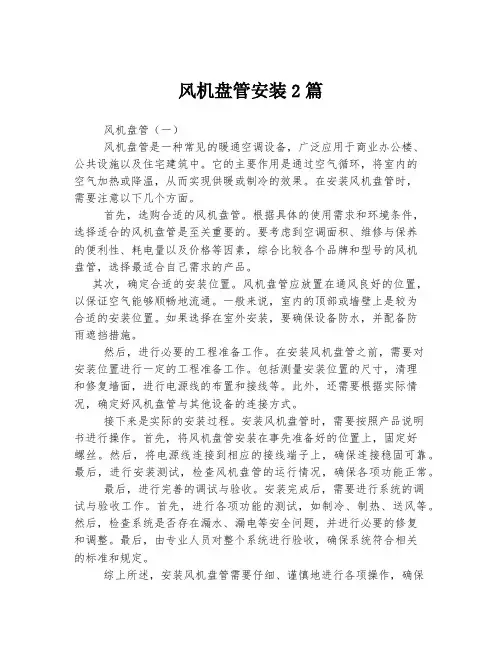

风机盘管安装2篇风机盘管（一）风机盘管是一种常见的暖通空调设备，广泛应用于商业办公楼、公共设施以及住宅建筑中。

它的主要作用是通过空气循环，将室内的空气加热或降温，从而实现供暖或制冷的效果。

在安装风机盘管时，需要注意以下几个方面。

首先，选购合适的风机盘管。

根据具体的使用需求和环境条件，选择适合的风机盘管是至关重要的。

要考虑到空调面积、维修与保养的便利性、耗电量以及价格等因素，综合比较各个品牌和型号的风机盘管，选择最适合自己需求的产品。

其次，确定合适的安装位置。

风机盘管应放置在通风良好的位置，以保证空气能够顺畅地流通。

一般来说，室内的顶部或墙壁上是较为合适的安装位置。

如果选择在室外安装，要确保设备防水，并配备防雨遮挡措施。

然后，进行必要的工程准备工作。

在安装风机盘管之前，需要对安装位置进行一定的工程准备工作。

包括测量安装位置的尺寸，清理和修复墙面，进行电源线的布置和接线等。

此外，还需要根据实际情况，确定好风机盘管与其他设备的连接方式。

接下来是实际的安装过程。

安装风机盘管时，需要按照产品说明书进行操作。

首先，将风机盘管安装在事先准备好的位置上，固定好螺丝。

然后，将电源线连接到相应的接线端子上，确保连接稳固可靠。

最后，进行安装测试，检查风机盘管的运行情况，确保各项功能正常。

最后，进行完善的调试与验收。

安装完成后，需要进行系统的调试与验收工作。

首先，进行各项功能的测试，如制冷、制热、送风等。

然后，检查系统是否存在漏水、漏电等安全问题，并进行必要的修复和调整。

最后，由专业人员对整个系统进行验收，确保系统符合相关的标准和规定。

综上所述，安装风机盘管需要仔细、谨慎地进行各项操作，确保安装效果和安全性。

只有合理选择风机盘管、确定适当的安装位置、进行必要的准备工作、正确有序地进行安装并进行完善的调试与验收，才能确保设备的正常运行和使用效果的达到。

建筑工程风机盘管安装技术要求
建筑工程中风机盘管的安装技术要求非常重要。

在施工过程中，需要按照以下工艺流程进行操作：首先进行风管保温和冷凝水管及保温，然后进行测量放线，接着安装风机盘管吊杆，制作供回水及冷凝水管吊架并进行防腐处理和安装，接下来进行风机盘管的安装，然后安装供回水管和冷凝水管，接着进行风管制作安装并进行保温，最后进行供回水及冷凝水管的保温和风机盘管配电。

在操作工艺方面，需要注意以下几点：首先，风机盘管、供回水及冷凝水管需要独立设置支、吊架，其形式、吊装标高、托盘倾斜度及冷凝水管坡度应符合设计和使用要求。

其次，风机盘管与管道的连接应采用弹性接管或软接管，并且其耐压值应大于等于1.5倍的工作压力，软管的连接应牢固不应有强扭
和瘪管。

此外，送风箱、回风箱、空调供水管及冷凝水管应进行绝热保温，并且与吊架之间应设置绝热保温木托。

最后，风机盘管与送风管（箱）、回风箱的连接应严密、可靠，并且应与精装修单位沟通确认检修口位置。

在质量要求方面，需要注意以下几点：首先，在风机盘管安装前应检查风机壳体及表面交换器有无损伤、锈蚀等缺陷并进行单机三速试运转及水压检漏抽测，并做记录。

其次，风机盘管应逐台进行水压试验，试验强度应为工作压力的1.5倍，定压后观察2～3min，不渗不漏为合格。

一、交底对象1. 参加风机盘管安装工程的全体施工人员；2. 项目部管理人员及监理单位人员。

二、交底时间1. 风机盘管安装前；2. 风机盘管安装过程中；3. 风机盘管安装完成后。

三、交底内容一、安全注意事项1. 施工人员必须佩戴好安全帽、安全带、防护眼镜等个人防护用品；2. 施工现场严禁酒后作业，严禁疲劳作业；3. 严格遵守施工现场的安全规定，不得擅自移动、拆除、损坏安全设施；4. 严禁在施工现场进行吸烟、饮酒等不文明行为。

二、施工操作要求1. 风机盘管安装前，应对施工现场进行清理，确保施工环境整洁、安全；2. 风机盘管安装过程中，应注意以下几点：a. 风机盘管吊装时，应确保吊装牢固，吊杆与盘管相连处应用双螺母紧固；b. 风机盘管吊装后，应调整至正确位置，确保风机盘管出口方向、进水位置符合设计要求；c. 风机盘管与供回水管道连接时，应采用专用工具，防止盘管接口损坏；d. 风机盘管应在管道冲洗后再与之连接，以防止盘管堵塞；e. 风机盘管安装完成后，应对机组进行单机三速试运转及水压试验，试验压力为系统工作压力的1.5倍，不漏为合格；3. 风机盘管安装过程中，如遇特殊情况，应立即停止施工，待问题解决后方可继续施工。

三、应急救援措施1. 发生火灾时，应立即报警，并迅速组织人员疏散；2. 发生触电事故时，应立即切断电源，并迅速对触电人员进行急救；3. 发生高处坠落事故时，应立即对坠落人员进行救助，并立即上报相关部门；4. 发生其他安全事故时，应立即采取应急措施，并迅速上报相关部门。

四、其他事项1. 施工人员应加强自身安全意识，严格遵守操作规程；2. 施工过程中，应密切关注施工环境，发现安全隐患及时上报；3. 施工完成后，应对施工现场进行清理，确保场地整洁、安全。

五、总结1. 风机盘管安装工程是一项涉及多个工种、多个环节的综合性工程，施工过程中必须严格按照操作规程进行；2. 施工人员应充分认识安全的重要性，提高安全意识，确保工程顺利进行；3. 项目部及监理单位应加强对施工过程的安全监管，确保工程安全、优质、高效地完成。

风机盘管安装步骤与常见故障处理一、风机盘管简介风机盘管是水系统中央空调末端设备，用于舒适性空调使用。

主要由换热器，风机等组成，其工作原理是由两个循环系统构成：风循环和水循环。

水循环是中央机房过来的冷水（热水）经过水管在换热器内循环；风循环是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被制冷或加热，因而强化了散热器与空气间的对流换热器，能够迅速制冷或者加热房间的空气。

二、风机盘管安装步骤与注意事项1、测量待安装风机盘管的尺寸，包括宽度、厚度、吊装孔间距等，根据测量数据，在选定的安装位置划线，明确吊杆的安装位置，且所安装吊杆在一条直线上。

2、安装吊杆，风机盘管采用独立的吊杆安装，安装吊杆需要先在划定好的位置钻孔打眼、安装膨胀螺栓，然后固定吊杆。

3、吊装风机盘管，将风机盘管箱体托举到待安装位置，并使其四个安装孔对准四根全螺纹吊杆，将吊杆穿入安装孔中，分别使用固定螺母、垫片将风机盘管机体悬吊在四根吊杆上，安装必须牢固可靠。

4、吊杆装入风机盘管安装孔后，再依次放入垫片、拧紧紧固螺母，完成风机盘管的吊装。

吊装时，为防止灰尘进入风机盘管出风口，需注意防尘措施。

注意事项：风机盘管吊装的高度，根据安装空间和设计需要决定，也可将风机盘管紧贴天花板安装。

安装前应检查应进行机组的外观检查、三速运转和水压试验，管道与风机盘管连接时宜采用软管连接，风机盘管的供回水阀门、过滤器应靠近盘管安装，且全部在凝水盘的上方。

风机盘管吊装时，应有0.003的坡度坡向凝水盘的出口，吊杆与盘管相连处应用双螺母紧固。

三、风机盘管常见故障空调不制冷故障处理：1、打开盘管风机排气阀门，检查系统循环水温是否正常。

2、检查二通阀是否正常开启，如果未正常开启，检查二通阀供电是否正常；如果电磁阀故障进行更换。

3、检查管道Y型过滤器过滤网是否堵塞。

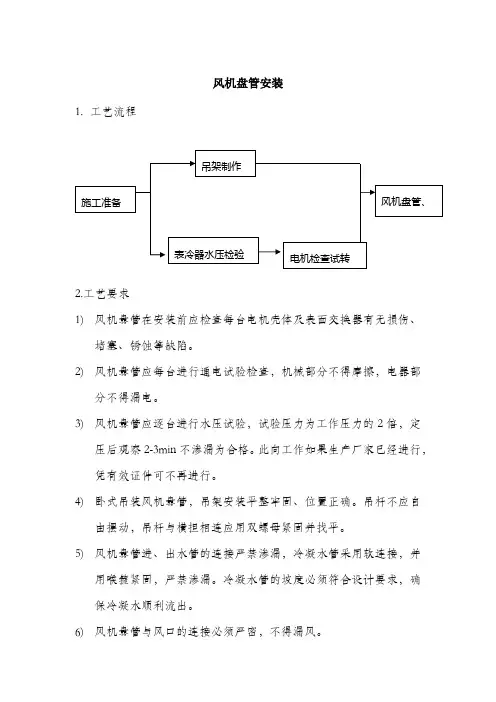

风机盘管安装
1.工艺流程
2.工艺要求
1)风机盘管在安装前应检查每台电机壳体及表面交换器有无损伤、
堵塞、锈蚀等缺陷。

2)风机盘管应每台进行通电试验检查，机械部分不得摩擦，电器部
分不得漏电。

3)风机盘管应逐台进行水压试验，试验压力为工作压力的2倍，定
压后观察2-3min不渗漏为合格。

此向工作如果生产厂家已经进行，凭有效证件可不再进行。

4)卧式吊装风机盘管，吊架安装平整牢固、位置正确。

吊杆不应自
由摆动，吊杆与横担相连应用双螺母紧固并找平。

5)风机盘管进、出水管的连接严禁渗漏，冷凝水管采用软连接，并
用喉箍紧固，严禁渗漏。

冷凝水管的坡度必须符合设计要求，确保冷凝水顺利流出。

6)风机盘管与风口的连接必须严密，不得漏风。

7)暗装的卧式风机盘管、吊顶应留有活动检查门，便于机组能整体
拆卸和维修。

8)冬季施工时，风机盘管水压试验后必须随即用空气压缩机将水排
放干净，以防冻坏设备。

9)风机盘管应在管道系统冲洗排污后再连接，以防堵塞热交换器。

2、注意的质量问题（见下页表）。

风机盘管安装要求
1、设备安装前应检查铭牌是否与图纸安装位置设备的规格型号一致。

2、检查被安装设备的合格证及安装使用说明书是否齐全。

3、检查被安装设备的进出水管口是否密封完好。

4、安装前用系统工作压力的1.5倍做压力试验，检查风机盘管是否耐压。

5、安装前接上临时电源，观察风扇运转时是否与外壳相碰，是否噪声过大，变速是否可靠有效。

6、暗装吊顶式风机盘管应保持水平，并不扭曲，以防冷凝水溢出。

7、风机盘管进出水口与系统相连接处应用L=300mm金属软管连接，以切断刚性震动的传递。

8、盘管试压合格后，应将余水全部排出，并用压缩空气吹干，并将进出水管口密封待用。

9、暗装吊顶式风机盘管应设独立的支吊架，大于12号的风机盘管应用弹簧吊钩减振，以切断因设备自身运转所产生的振动传到建筑物上（减振安装方法见风施-20）。

10、盘管与阀门及零件相连接时，必须有两个管工及两把扳手同时操作，以防用力过大扭弯风机盘管铜质外接管口。

11、风机盘管进出水管口与相连接之系统管接口必须保持平行，不得形成连接角度，使其自由轻松连接（无应力连接）。

12、暗装风机盘管及天花内阀门的侧下方天花应做不小于500×500的活动检修门。

13、安装好的风机盘管应用塑料薄膜包扎好，以防建筑污染。
