故障电弧技术

ii 类故障电弧保护设置II类故障电弧保护设置。

一、II类故障电弧概述。

故障电弧是一种气体游离放电现象，当电路中的电流在某些不良条件下（如绝缘损坏、接触不良等），会在正常的导电通路之外形成电弧。

II类故障电弧相对特殊，它在电气系统中具有一定的隐蔽性和危险性。

（一）II类故障电弧的特点。

1. 能量较低但危害大。

- II类故障电弧的能量可能相对I类故障电弧较低，但它依然能够产生高温。

例如，在家庭电路中，即使是较小能量的II类故障电弧，其温度也可能达到数千摄氏度，足以熔化金属，引发火灾。

- 由于电弧的高温，它会使周围的绝缘材料迅速碳化，进一步破坏电路的绝缘性能，从而可能引发更大规模的故障。

2. 难以检测。

- 与短路等故障不同，II类故障电弧通常不会引起明显的电流突变。

它可能在正常的工作电流范围内产生，例如在一些电器设备的内部线路中，由于长期的振动或者轻微的接触不良，可能产生II类故障电弧，而传统的过流保护装置很难检测到这种微小的电弧变化。

二、保护设置的必要性。

1. 保障电气安全。

- 在各种电气环境中，无论是工业厂房还是家庭住宅，电气设备的安全运行至关重要。

II类故障电弧如果不加以保护，可能引发电气火灾。

据统计，在电气火灾事故中，有相当一部分是由故障电弧引起的。

例如，在老旧的建筑电气系统中，线路老化容易产生故障电弧，通过设置保护装置，可以大大降低火灾风险。

2. 保护电气设备。

- 故障电弧产生的瞬间高电压和高电流可能会对电气设备造成损坏。

对于一些精密的电子设备，如计算机服务器、医疗设备等，即使是短暂的II类故障电弧也可能导致设备内部元件的损坏，从而影响设备的正常运行，造成经济损失。

保护设置能够在故障电弧产生的初期就进行检测和处理，避免设备受到进一步的损害。

三、保护设置的关键参数。

1. 电弧检测灵敏度。

- 这是II类故障电弧保护设置的重要参数之一。

灵敏度的设置需要综合考虑电气系统的具体情况。

如果灵敏度设置过高，可能会导致误报警，例如在一些正常的电弧产生情况（如电器开关正常开合产生的电弧）下也会触发保护装置。

克鲁斯电弧跟踪原理
克鲁斯电弧跟踪（Kruetz arc tracking）是一种用于检测电气设备和电力系统中电弧故障的技术。

它的原理是基于电弧产生的高频成分和电流波形的变化。

当电气设备或电力系统中出现电弧故障时，电弧会产生高频成分，这些高频成分可以被克鲁斯电弧跟踪系统检测到。

具体来说，克鲁斯电弧跟踪系统通过监测电流波形的变化来识别电弧故障。

当电弧发生时，电流波形会出现不规则的变化，这些变化包括高频成分的出现和电流波形的不稳定。

克鲁斯电弧跟踪系统会通过对电流波形进行实时分析，识别出这些特征，从而确定电弧故障的发生。

除了电流波形的变化，克鲁斯电弧跟踪系统还可以通过其他方式来检测电弧故障，比如监测电压波形、电磁辐射和温度变化等。

这些信息的综合分析可以帮助系统准确地定位电弧故障的位置和类型。

总的来说，克鲁斯电弧跟踪的原理是通过监测电弧产生的高频成分和电流波形的变化来识别电弧故障。

它可以实时监测和定位电
气设备和电力系统中的电弧故障，有助于提高系统的安全性和可靠性。

电力系统中的电弧故障模型与仿真技术引言电力系统作为现代社会不可或缺的基础设施，为各行业提供了稳定的电力供应。

然而，电力系统中的电弧故障问题一直以来都是困扰工程师和研究人员的难题。

电弧故障不仅对电力设备造成损坏，还可能引发火灾和人员伤害。

因此，研究电力系统中的电弧故障模型与仿真技术对于改善电力系统的可靠性和安全性具有重要意义。

一、电弧故障的概念及原因电弧故障是指电流在电力设备中断裂时，在两个电极之间形成充满电离气体的导电通道。

电弧故障的主要原因可以归结为以下几点：1. 设备的劣化与老化：电力设备随着使用时间的增加，其绝缘材料会逐渐老化和劣化，这可能导致电弧故障的发生。

2. 设备故障：电力设备自身的设计缺陷或制造质量不合格可能引发电弧故障，例如电路设计错误、材料缺陷等。

3. 外部因素：大气闪击、鸟击、树木接触等外部因素也是电弧故障的原因之一。

二、电弧故障模型为了研究电力系统中的电弧故障，建立合适的电弧故障模型非常重要。

电弧故障模型一般分为电弧平衡模型和非平衡模型。

1. 电弧平衡模型：电弧平衡模型假设电弧中的物理量（电流、电压、电子温度等）均保持稳态，且电弧中的能量损失完全转化为热能。

这种模型常用于对电弧故障进行理论分析和计算机仿真。

2. 非平衡模型：非平衡模型考虑了电弧中的非平衡现象，例如不均匀的电弧电流分布、电子能量输运过程等。

这种模型相对复杂，但更接近实际电弧故障情况。

三、电弧故障仿真技术为了更好地理解电力系统中的电弧故障，研究人员开发了各种仿真技术，以模拟电弧故障的发生和发展过程。

1. 电磁场仿真：电弧故障产生的电磁场会影响电力设备的周围环境，因此电磁场仿真技术可以帮助工程师评估电弧故障对周围设备的影响，从而采取相应的防护措施。

2. 热仿真：电弧故障产生的高温对电力设备造成很大威胁。

通过热仿真技术，可以模拟电弧故障时的温度分布，帮助工程师设计更好的故障防护装置。

3. 流体仿真：电弧故障同时伴随着气体的离子化和流动，对电力设备周围的气体环境造成不可忽视的影响。

故障电弧检测技术与应用
故障电弧检测技术是一种用于检测电力系统中的电弧故障的技术。

在电力系统中，电弧故障是一种常见的故障类型，它会导致电力设备的损坏、电力线路的故障等问题，甚至会引发火灾和爆炸。

故障电弧检测技术主要通过检测电力系统中的电弧故障产生的电弧电流和电弧光辐射等信号，来判断是否存在电弧故障，并及时采取相应的措施进行处理。

故障电弧检测技术的应用范围非常广泛。

它可以用于电力系统中的各种设备和线路，如变电站、配电柜、电缆线路等。

在这些设备和线路中，不同类型的电弧故障可能会产生不同的电弧电流和电弧光辐射信号，因此需要采用不同的检测技术来进行检测。

故障电弧检测技术在电力系统中的应用可以提供以下几个方面的好处：
1. 可以及时发现电力系统中的电弧故障，提前采取措施进行处理，避免发生设备损坏、线路故障等问题。

2. 可以防止电弧故障引发火灾和爆炸等安全事故，保障人员和设备的安全。

3. 可以提高电力系统的可靠性和稳定性，减少停电和故障对用户的影响。

总之，故障电弧检测技术在电力系统中的应用具有重要的意义，它可以提高电力系统的安全性和可靠性，减少事故的发生，保障电力供应的正常运行。

电力系统中的电弧故障检测与诊断技术第一章引言随着电力系统的不断发展和扩大规模，电弧故障在电力系统中的风险也日益突出。

电弧是一种高强度放电现象，会引发火灾、爆炸、人员伤亡以及重大经济损失。

因此，电弧故障的检测与诊断技术成为电力系统安全运行的重要环节。

本文将深入探讨电力系统中的电弧故障检测与诊断技术的发展与应用。

第二章电弧故障的基本特征电弧故障是指在电路中断或电气设备引起的一种高强度放电现象。

它具有明显的特征，包括高温、高能量放散、电磁辐射和电压波动等。

了解和掌握电弧故障的基本特征对于开发相应的检测与诊断技术至关重要。

第三章电弧故障检测技术3.1 传统电弧故障检测技术传统的电弧故障检测技术主要基于对电弧故障现象的观察和分析，通过测量电流、电压和温度等参数来判断故障的发生。

这种方法简单直观，但存在一定的局限性和不足之处。

3.2 先进电弧故障检测技术随着科技的不断进步，一系列先进的电弧故障检测技术被开发出来，包括基于机器学习的检测算法、红外成像技术、光纤传感器检测技术等。

这些技术可以更准确地检测电弧故障，并能够实时监测系统状态，提高系统的安全性和可靠性。

第四章电弧故障诊断技术4.1 电弧故障的诊断方法电弧故障的诊断方法主要包括信号分析、特征提取、模式识别和故障定位等。

通过分析电压和电流信号，提取故障特征，然后利用模式识别算法进行故障诊断，并能够准确定位故障的位置。

4.2 先进电弧故障诊断技术除了传统的诊断方法外，一些先进的电弧故障诊断技术也被广泛应用。

比如，基于机器学习的故障诊断方法可以通过学习数据集中的模式，自动识别和诊断电弧故障。

此外，基于图像处理和计算机视觉的方法也可以对电弧故障进行快速准确的诊断。

第五章电弧故障检测与诊断技术的应用电弧故障的检测与诊断技术在电力系统中具有广泛的应用。

首先，它可以用于实时监测电力设备的状态，及时发现和排除潜在的电弧故障隐患，提高系统的可靠性和安全性。

其次，该技术可以用于电网维护和故障排除，减少因电弧故障引起的停电时间和经济损失。

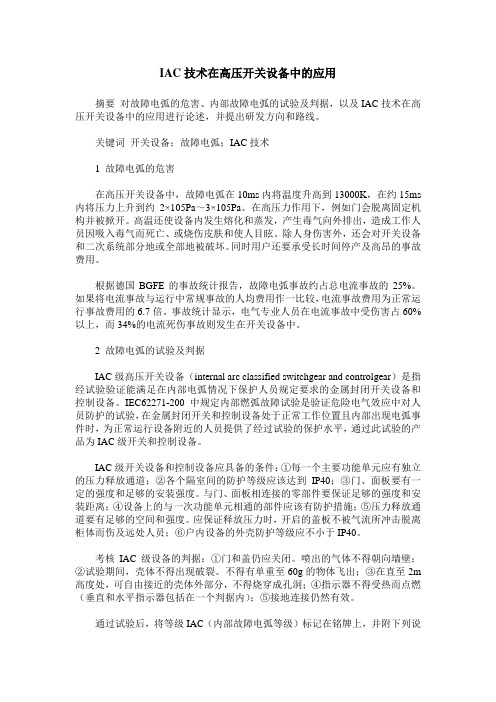

IAC技术在高压开关设备中的应用摘要对故障电弧的危害、内部故障电弧的试验及判据，以及IAC技术在高压开关设备中的应用进行论述，并提出研发方向和路线。

关键词开关设备；故障电弧；IAC技术1 故障电弧的危害在高压开关设备中，故障电弧在10ms内将温度升高到13000K，在约15ms 内将压力上升到约2×105Pa～3×105Pa。

在高压力作用下，例如门会脱离固定机构并被掀开。

高温还使设备内发生熔化和蒸发，产生毒气向外排出，造成工作人员因吸入毒气而死亡、或烧伤皮肤和使人目眩。

除人身伤害外，还会对开关设备和二次系统部分地或全部地被破坏。

同时用户还要承受长时间停产及高昂的事故费用。

根据德国BGFE的事故统计报告，故障电弧事故约占总电流事故的25%。

如果将电流事故与运行中常规事故的人均费用作一比较，电流事故费用为正常运行事故费用的6.7倍。

事故统计显示，电气专业人员在电流事故中受伤害占60%以上，而34%的电流死伤事故则发生在开关设备中。

2 故障电弧的试验及判据IAC级高压开关设备（internal arc classified switchgear and controlgear）是指经试验验证能满足在内部电弧情况下保护人员规定要求的金属封闭开关设备和控制设备。

IEC62271-200中规定内部燃弧故障试验是验证危险电气效应中对人员防护的试验，在金属封闭开关和控制设备处于正常工作位置且内部出现电弧事件时，为正常运行设备附近的人员提供了经过试验的保护水平，通过此试验的产品为IAC级开关和控制设备。

IAC级开关设备和控制设备应具备的条件：①每一个主要功能单元应有独立的压力释放通道；②各个隔室间的防护等级应该达到IP40；③门、面板要有一定的强度和足够的安装强度。

与门、面板相连接的零部件要保证足够的强度和安装距离；④设备上的与一次功能单元相通的部件应该有防护措施；⑤压力释放通道要有足够的空间和强度。

低压供配电线路故障电弧检测方法摘要：对于低压供配电线路而言，其中的电弧按照性质可以分为两种情况，一种是安全电弧，另一种就是故障电弧。

若是故障电弧持续发展和蔓延，将可能导致整条线路上及设备损坏，进而引发电气火灾，对整个电力系统都会造成危害。

故此，必须采取有效的检测技术对低压供配电线路中的故障电弧进行检测，从而确保线路的运行安全性和可靠性。

关键词：电力系统；低压供配电；电弧检测1低压供配电线路在低压供配电线路之中，导体由于外部绝缘的老化及接触不良、断裂等情况均有可能会导致电弧故障的出现。

同负载之间串联起来，线路的电流通常会相较于电弧故障未出现时更小，不会导致微型断路器动作的出现；在相线和中性线间的并联电弧故障尽管会导致线路电流扩大，然而依然是一种间歇性的故障问题。

电弧放电所产生出的巨大能量是导致电气诱发火灾的重要因素，就电弧保护装置开展相关的牙就工作是目前低压电器的主要发展方向之一。

在被保护线路出现电弧故障之后，电弧会在经过零点位置之时发生“零休”情况，在此情况出现期间会导致高频分量的发生，借此可作为是否出现了电弧故障的判断依据。

2低压配电线路中的故障电弧分析2.1 故障电弧分类2.1.1并联型电弧这种电弧具体是指带电导体，如相线之间、相线与中性线之间的电弧，其又被称之为电弧性短路，由于这种电弧与供配电线路中的正常负载之间为并联状态，常将此类故障电弧称为并联型电弧。

2.1.2串联型电弧带电导体由于受到外界因素的影响及本身质量问题而出现断裂，或是接触不良时而产生的电弧，由于这种电弧与负载之间是以串联的关系存在的，故此将其称为串联型电弧。

2.1.3电弧接地其又被称之为电弧性漏电，具体是指带电导体与接地导体，如PE、接地设备金属外壳之间形成的电弧。

2.2 故障电弧现象分析2.2.1非接触性故障电弧此类电弧具体是指在彼此绝缘的两个金属电极上，施加一定的电压，电极之间的绝缘介质，如空气，会出现电离，由此便会形成击穿电弧。

电力系统中的电弧故障分析与防范技术电力系统是现代社会不可或缺的基础设施之一，它为我们的生活提供了稳定、可靠的电力供应。

然而，电力系统中的电弧故障可能会导致严重的事故，对人们的生命财产安全造成巨大威胁。

因此，电弧故障的分析和防范技术具有重要意义。

一、电弧故障的原因电弧故障是指由于绝缘损坏或间隙距离过小，电力系统中电压击穿空气，形成的带电气体放电现象。

电弧故障的主要原因如下：1.绝缘故障：电力系统中的绝缘材料，如电缆、绝缘子、开关设备等，会受到恶劣环境、老化、机械损伤等因素的影响，导致绝缘性能下降或绝缘破坏，从而引发电弧故障。

2.间隙击穿：当电力系统中的导线故障或设备短路时，电压会突然升高，导致电力系统中的间隙距离不足，空气被击穿，形成电弧故障。

3.操作失误：不规范的操作或维护，如过载、短路、误接线等，可能引发电弧故障。

二、电弧故障的危害电弧故障在电力系统中可能引发以下危害：1.火灾：电弧故障产生的高温和火焰可能引发周围物质的燃烧，造成火灾事故。

2.电压波动：电弧故障会导致电力系统中的电压波动，可能使设备受损甚至烧毁，对电力系统的稳定运行产生负面影响。

3.人身伤害：电弧故障产生的火焰、高温和高压可能对人体造成直接伤害，如烧伤、电击等。

同时，电弧故障还可能引发爆炸、毒气泄漏等其他事故，对人们的生命安全造成威胁。

三、电弧故障的分析方法为了提高电力系统的安全性，我们需要对电弧故障进行准确的分析。

下面介绍几种常用的电弧故障分析方法：1.故障现场观察：通过对故障现场的观察，可以了解电弧故障的发生位置、形态、持续时间等情况，为分析故障原因提供依据。

2.电弧故障事件记录：通过记录电弧故障事件的时间、地点、电流大小等信息，可以对故障进行事后分析和研究。

3.故障设备检测：通过对故障设备进行检测，如绝缘阻抗测试、电弧光谱分析等，可以了解设备的绝缘情况和电弧特征，为故障原因的判断提供数据支持。

四、电弧故障的防范技术为了有效防范电力系统中的电弧故障，我们需要采取一系列的防范技术措施。

开关设备中的故障电弧及其防护电力系统中，开关设备是重要的电气设备，主要用于电路的开闭与切换。

然而，在开关设备的运行和使用过程中，常常会出现故障电弧，给设备的正常运行和人员的安全造成威胁。

因此，对故障电弧的产生和防护进行深入的研究和探索，对于提高设备的可靠性和保障电力系统的安全稳定运行具有重要意义。

首先，我们需要了解什么是故障电弧。

故障电弧是一种电流在断开中断或故障瞬间而产生的气体导电放电现象。

当开关设备在运行过程中遇到外界电力故障或设备内部故障时，电流无法正常断开，就会产生从电极间跃迁的电弧，形成故障电弧。

故障电弧具有高温、高能量、高电压、高电流等特点，能够对设备造成严重的损坏，甚至引发火灾，因此需要采取一系列措施来进行防护。

故障电弧的防护主要包括两个方面，一是减少故障电弧产生的可能性，二是使用合适的防护装置来限制和熄灭故障电弧的能量。

下面将从这两个方面详细进行阐述。

减少故障电弧产生的可能性，第一步是避免设备和电路的过载操作。

过载操作会导致电气设备和电路的过热，使设备的绝缘能力下降，容易导致电弧的产生。

因此，在使用设备和电路时，应该按照规定的负荷范围进行操作，避免超过额定负荷，保证设备正常运行。

第二步是及时排除设备和电路的故障。

设备和电路的故障是产生故障电弧的主要原因之一。

当设备或电路出现故障时，应该及时检修和维护，排除故障隐患，确保设备和电路的安全稳定运行。

第三步是对设备和电路进行合理的配电与保护设计。

合理的配电和保护设计能够降低故障电弧的发生概率。

在设计过程中，要合理选择设备和电路的额定电流、额定电压以及配电和保护装置的类型和参数，确保设备和电路在正常运行和故障情况下能够及时切断电流，减少故障电弧的产生。

针对故障电弧的防护装置主要包括熔断器、断路器和故障电弧监测装置等。

熔断器是一种快速切断电路的保护装置，它能够在电路故障时迅速融断，阻止电流通过，避免故障电弧的产生。

断路器是一种能够切断电路的保护装置，它能够在电路故障时迅速切除电流，并同时限制电弧的能量，防止故障电弧扩展和引发火灾。

故障电弧断路器如何进行故障电弧的检测和识别
家辉电气科技（深圳）-打造中国最专业故障电弧防控平台
故障电弧断路器如何进行故障电弧的检测和识别
家辉电气故障电弧断路器采用电子技术识别电弧状态，故障电弧检测是电弧故障保护的关键环节。

关于电弧及故障电弧检测的研究始于20世纪80年代末和90年代初的美国。

利用电弧放电的光、热、声和电磁等特性，主要的电弧检测及故障识别方法：
1依据电弧波形特性：通过判断电流波形导数以及累积电弧周期是否均超过设定阀值来识别电弧故障。

2依据电弧高频能量突变：故障电弧断路器通过检测电流信号高频部分的能量突变识别电弧，并通过检测电弧次数来识别电弧故障。

3采用高频小波变换：对负载电流高频取样，计算非过零离散小波系数，连同低频电流过零信号确定是否满足阈值。

4采用傅式变换：采用短时傅利叶变换分析采样信号的基波分量、奇次和偶次谐波分量的变化，提取和判断串联电弧故障特征。

5采用时频分析：故障电弧断路器基于反映电流突变的高低脉冲经延时衰减时间的差异，以高于和低于阈值的时域作为判断依据。

6采用高频信号对比：通过判断周期性产生的高频电流是否区别于正常的开关电弧，并检测频谱范围是否区别于由于电力电子器件等应用产生的普通高频谐波。

7采用弧光波长切换：故障电弧断路器将所接收到的电弧光中的紫外光变换为可见光，由光电转换器转换成触发信号。
