(完整版)5种悬挂装置安装

工程施工中的悬挂架一、悬挂架的作用悬挂架是一种用于支撑、固定各种设备、管道和工作平台的结构，通常由横梁、立柱和支架等部件组成。

在工程施工中，悬挂架扮演着重要的角色，它可以帮助工程师快速、有效地完成各项任务，保证工程的质量和安全。

悬挂架的作用主要包括以下几点：1. 支撑管道和设备：悬挂架可以有效地支撑各种管道和设备，避免其因重量过大而导致变形、断裂或其他问题。

2. 固定工作平台：悬挂架可以搭建工作平台，为工程师提供安全、稳定的工作环境，提高工作效率。

3. 调整高度和角度：悬挂架可以根据需要调整高度和角度，使设备和管道处于最佳位置，便于施工和维护。

4. 分担重量：悬挂架可以合理分担管道和设备的重量，减轻支撑结构的负荷，延长使用寿命。

5. 方便维护和检修：悬挂架可以方便地进行维护和检修，减少工程停工时间，提高效益。

二、悬挂架的类型悬挂架根据用途和结构的不同，可以分为多种类型。

常见的悬挂架类型包括：1. 管道悬挂架：用于支撑各种管道，通常由管夹、支架和吊夹等部件组成。

2. 设备悬挂架：用于支撑各种设备，如风机、泵站等，通常由立柱、横梁和支架等部件组成。

3. 工作平台悬挂架：用于搭建工作平台，为工程师提供安全、稳定的工作环境。

4. 钢结构悬挂架：用于支撑大型钢结构，如桥梁、厂房等，通常由钢柱、钢梁和支撑等部件组成。

5. 铝合金悬挂架：用于支撑轻型设备和管道，通常由铝合金材料制成，具有轻便、结实的特点。

在选择悬挂架类型时，要根据工程的实际需求和施工环境来确定，确保悬挂架能够满足工程的要求。

三、悬挂架的安装方法悬挂架的安装方法通常包括以下几个步骤：1. 设计方案：在安装悬挂架之前，首先需要进行设计方案，确定悬挂架的类型、规格和数量，确保其符合工程的要求。

2. 安装支架：根据设计方案，在管道或设备的上方安装支架，确保支撑结构牢固、稳定。

3. 安装横梁：在支架上方安装横梁，将管道或设备悬挂在横梁上，确保其位置正确、平稳。

第二部分通用技术(共50分)一、选择题(本大题共13小题,毎小题2分,共26分。

每小题列出的四个备选项中只有一个是符合题目要求的,不选、多选、错选均不得分)1.如图所示是一款带有指纹识别和摄像功能的门锁,只要转动把手就会将开门者的图像传输到户主的手机。

下列相关说法中不正确的是A.未经同意拍摄开门者的图像,体现了技术的两面性B.户主通过手机远程了解开门者的信息,体现了技术的目的性C.直接用指纹开锁,体现了技术具有解放人的作用D.应用了机械、电子、通讯等技术,体现了技术的综合性2.如图所示是一台食品存放试验机。

把食品置于试验箱内,计算第1题图机根据实际存放条件控制试验箱内的温度、湿度等,并记录食品的变化情况。

该试验的方法属于A.虚拟试验法B.模拟试验法C.强化试验法D.优选试验法3.如图所示是一款充电式电动小锤,使用时小锤利用振动敲入钉子。

从人机关系的角度分析,下列说法中不正确的是A.锤头角度调节方便,实现了高效目标B.利用振动敲钉子,避免敲伤手,实现了安全目标C.手柄的大小合适,考虑了人的静态尺寸D.没有电线,适用于更多场合,主要考虑了人的动态尺寸4.如图所示是一款具有杀菌功能的床铺除尘机器人。

下列关于该机器人的设计分析和评价中不正确的是A.操作简单,使用方便,主要考虑了人的因素B.有杀菌除尘功能,符合设计的实用原则C.因在床铺上使用,设计时机器人的机身高度不受限制D.能识别床铺的边沿,不会掉落,考虑到了环境的因素请根据第5~6题图完成5~6题。

5.图中漏标的尺寸共有A.1处B.2处C.3处D.4处6.通用技术实践课上,小明准备用160mm×45mm×8mm的钢板加工该零件,下列说法中不正确的是A.可用半圆锉来锉削加工R22的圆弧B.加工流程可以为:划线→冲眼→钻孔→锯割→锉削C.为防止钻屑伤手,在台钻上钻孔时要戴手套D.加工中需要用到钢直尺、钢锯、划规、麻花钻7.如图所示是一种结构对称的增力机构。

悬挂式（车用）超细干粉灭火装置安装要求说明：本安装要求是以山西中远（FZXA0.5/ZCM 型）和北京世纪联保（FZXA0.3/MCX 型）的两款产品为基础编写的，对于结构形式与以上两款相同的，安装时可参照执行，如结构形式不同的，应按相应产品的安装要求执行。

一、 产品的主要结构和工作原理1、 产品主要结构：北京世纪联保（FZXA0.3/MCX 型）：山西中远（FZXA0.5/ZCM 型）：灭火装置 热敏线按产品要求安装，禁止剪裁 电引发器连接线热敏线专用插接件 热敏线（火探管）安装时要取下插接端蓝色护套 热敏线专用三通插接件 悬挂螺丝定位螺丝灭火装置 电引发器连接线及专用插接件热敏线外的玻璃纤维管喷口2、工作原理：悬挂式（车用）超细干粉灭火器装置（脉冲超细干粉自动灭火装置）主要由壳体、超细干粉灭火剂、启动组件（产气装置、火探管、电引发器、密封插接件）和灭火按钮等组成。

具有热敏线（火探管）自动启动、手动按钮启动、感温开关启动、灭火装置控制器启动等启动方式。

当车辆发动机舱的受保护区发生火灾，机舱内环境温度上升至灭火装置设定的动作温度或受保护区发生明火燃烧时，灭火装置通过自动或人工启动，瞬时高速喷射出超细干粉灭火剂灭火。

二、产品安装前的检查：安装前，应对灭火装置及其配置组件进行清点和检查，在确认完好后方可进行安装。

检查时应注意：灭火装置喷口铝箔是否有损伤、热敏线（火探管）是否有破损、灭火装置上的热敏线（火探管）专用插接件安装是否松动和损坏，插孔内是否有异物、灭火装置上的电引发器连接线是否有破损，专用插接件是否有松动和损坏，电线插接件是否完好等。

三、安装注意事项：1、安装人员应严格按照产品说明书中的要求进行安装（不同厂家的产品安装时可能存在差异），不能对灭火装置上已安装好的部件及其配置组件进行拆解和改装（即使是产品明确的可拆装件，也须由厂家专业人员现场培训后方可进行）。

2、灭火装置安装和检修时应严禁使用明火及高温操作（如热引发装置和热敏线接触100℃以上的高温时，可能会误动作）。

悬挂式（车用）超细干粉灭火装置安装要求说明：本安装要求是以山西中远（FZXA0.5/ZCM 型）和北京世纪联保（FZXA0.3/MCX 型）的两款产品为基础编写的，对于结构形式与以上两款相同的，安装时可参照执行，如结构形式不同的，应按相应产品的安装要求执行。

一、 产品的主要结构和工作原理1、 产品主要结构：北京世纪联保（FZXA0.3/MCX 型）：山西中远（FZXA0.5/ZCM 型）：灭火装置 热敏线按产品要求安装，禁止剪裁 电引发器连接线热敏线专用插接件 热敏线（火探管）安装时要取下插接端蓝色护套 热敏线专用三通插接件 悬挂螺丝定位螺丝灭火装置 电引发器连接线及专用插接件热敏线外的玻璃纤维管喷口2、工作原理：悬挂式（车用）超细干粉灭火器装置（脉冲超细干粉自动灭火装置）主要由壳体、超细干粉灭火剂、启动组件（产气装置、火探管、电引发器、密封插接件）和灭火按钮等组成。

具有热敏线（火探管）自动启动、手动按钮启动、感温开关启动、灭火装置控制器启动等启动方式。

当车辆发动机舱的受保护区发生火灾，机舱内环境温度上升至灭火装置设定的动作温度或受保护区发生明火燃烧时，灭火装置通过自动或人工启动，瞬时高速喷射出超细干粉灭火剂灭火。

二、产品安装前的检查：安装前，应对灭火装置及其配置组件进行清点和检查，在确认完好后方可进行安装。

检查时应注意：灭火装置喷口铝箔是否有损伤、热敏线（火探管）是否有破损、灭火装置上的热敏线（火探管）专用插接件安装是否松动和损坏，插孔内是否有异物、灭火装置上的电引发器连接线是否有破损，专用插接件是否有松动和损坏，电线插接件是否完好等。

三、安装注意事项：1、安装人员应严格按照产品说明书中的要求进行安装（不同厂家的产品安装时可能存在差异），不能对灭火装置上已安装好的部件及其配置组件进行拆解和改装（即使是产品明确的可拆装件，也须由厂家专业人员现场培训后方可进行）。

2、灭火装置安装和检修时应严禁使用明火及高温操作（如热引发装置和热敏线接触100℃以上的高温时，可能会误动作）。

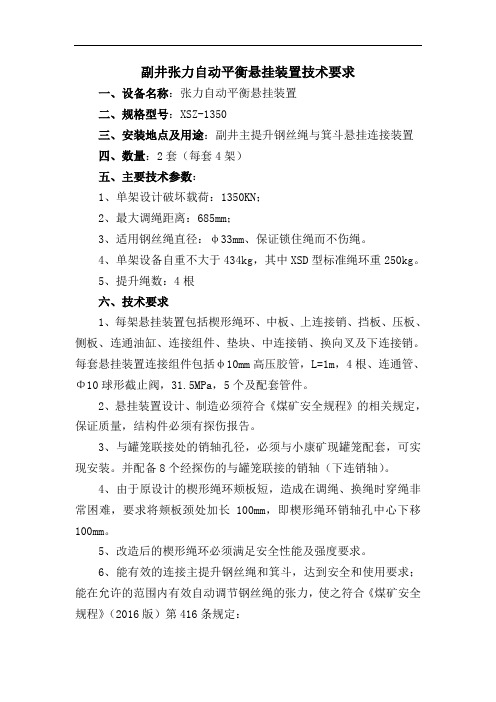

副井张力自动平衡悬挂装置技术要求一、设备名称：张力自动平衡悬挂装置二、规格型号：XSZ-1350三、安装地点及用途：副井主提升钢丝绳与箕斗悬挂连接装置四、数量：2套（每套4架）五、主要技术参数：1、单架设计破坏载荷：1350KN；2、最大调绳距离：685mm；3、适用钢丝绳直径：φ33mm、保证锁住绳而不伤绳。

4、单架设备自重不大于434kg，其中XSD型标准绳环重250kg。

5、提升绳数：4根六、技术要求1、每架悬挂装置包括楔形绳环、中板、上连接销、挡板、压板、侧板、连通油缸、连接组件、垫块、中连接销、换向叉及下连接销。

每套悬挂装置连接组件包括φ10mm高压胶管，L=1m，4根、连通管、Φ10球形截止阀，31.5MPa，5个及配套管件。

2、悬挂装置设计、制造必须符合《煤矿安全规程》的相关规定，保证质量，结构件必须有探伤报告。

3、与罐笼联接处的销轴孔径，必须与小康矿现罐笼配套，可实现安装。

并配备8个经探伤的与罐笼联接的销轴（下连销轴）。

4、由于原设计的楔形绳环颊板短，造成在调绳、换绳时穿绳非常困难，要求将颊板颈处加长100mm，即楔形绳环销轴孔中心下移100mm。

5、改造后的楔形绳环必须满足安全性能及强度要求。

6、能有效的连接主提升钢丝绳和箕斗，达到安全和使用要求；能在允许的范围内有效自动调节钢丝绳的张力，使之符合《煤矿安全规程》（2016版）第416条规定：主井箕斗首绳连接装置的安全系数不小于10，副井罐笼首绳连接装置的安全系数不小于13；连接装置主要受力件的冲击功常温（15℃）下不小于100J，低温（-30℃）下不小于7J；主副井首绳连接装置采用楔形连接装置。

使用累计寿命不小于15年。

7、符合《提升容器钢丝绳悬挂装置技术条件》MT 214.5-90的规定。

8、悬挂装置中所有零部件的材质必须由供应厂的合格证明并检验合格后方可进行使用，整套装置出厂前必须经过质检部门的检测并为合格品。

9、悬挂装置的主要受力部件须经第三方进行无损探伤检测，并出具检测报告。

双叉臂式悬架『典型的双叉臂式独立悬挂结构图』双叉臂式悬挂又称双A臂式独立悬挂，双叉臂悬挂拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。

双叉臂式悬挂的上下两个A字形叉臂可以精确的定位前轮的各种参数，前轮转弯时，上下两个叉臂能同时吸收轮胎所受的横向力，加上两叉臂的横向刚度较大，所以转弯的侧倾较小。

双叉臂式悬架由上下两根不等长V 字形或A字形控制臂以及支柱式液压减震器构成，通常上控制臂短于下控制臂。

上控制臂的一端连接着支柱减震器，另一端连接着车身；下控制臂的一端连接着车轮，而另一端则连接着车身。

上下控制臂还由一根连接杆相连，这根连杆同时也还与车轮相连接。

在整个悬架构造中，通过对多个支点的连接提高了上下控制臂以及整个悬架的整体性。

缺点制造成本高、悬架定位参数设定复杂。

优点横向刚度大、抗侧倾性能优异、抓地性能好、路感清晰。

『阿尔法·罗密欧159的前悬采用了双叉臂式悬挂』『大众途锐的双叉臂悬挂结构图』双叉臂式悬挂通常采用上下不等长叉臂（上短下长），让车轮在上下运动时能自动改变外倾角并且减小轮距变化减小轮胎磨损，并且能自适应路面，轮胎接地面积大，贴地性好。

『双叉臂式悬挂运动性出色，为法拉利、玛莎拉蒂等超级跑车所运用』相比麦弗逊式悬挂双叉臂多了一个上摇臂，不仅需要占用较大的空间，而且其定位参数较难确定，因此小型轿车的前桥出于空间和成本考虑一般不会采用此种悬挂。

但其具有侧倾小，可调参数多、轮胎接地面积大、抓地性能优异，因此绝大部分纯正血统的跑车的前悬挂均选用双叉臂式悬挂，可以说双叉臂式悬挂是为运动而生的悬挂，法拉利、玛莎拉蒂等超级跑车以及F1方程式赛车均采用了双叉臂式前悬挂。

用双叉臂式前悬挂的轿车主要有一汽丰田皇冠和一汽丰田锐志，以及奥迪的豪华SUV Q7、大众途锐等。

另外需要说明的是，双横臂式悬挂和双叉臂式悬挂有着许多的共性，只是结构比双叉臂式简单些可以称之为简化版的双叉臂式悬挂。

一系悬挂装置一.组成与作用一系悬挂装置悬挂装置也叫轴箱悬挂装置，被安装在轴箱和转向架之间，包括一个弹簧装置（一般为由内、外弹簧组成的圆簧组）、轴箱定位装置和垂向减振器。

其作用是缓和垂向冲击，约束轴箱和转向架之间的纵横向运动和传递纵横向力。

轴箱悬挂装置应满足一下要求：（1）便于一系定位刚度的选择（要求的刚度值可以在垂向、纵向和横向独立地选择，可兼顾一系定位刚度在高速运行时的稳定性和曲线通过性能）。

（2）利于实现轻量化，适应高速运行。

（3）零部件数量较少，结构简化，提高可靠性。

（4）在检修作业中便于分解和组装。

（5）尽量少磨耗或无磨耗，实现免维护。

二.轴箱定位形式分类轴箱定位对车辆的运行品质有很大的影响，它应保证轴箱能够相对于转向架构架在弹簧振动时作垂向运动，在车辆通过曲线时还能少量横移。

轴箱定位方法有很多种，动车组转向架常用的轴箱定位方式是拉板式定位、拉杆式定位和转臂式定位。

转臂式轴箱定位装置如下图1所示。

转臂式轴箱定位装置的特点如下：（1）轴箱和构架之间无自由间隙和滑动部件。

（2）组成零件很少，分解和组装容易，且维修方便。

（3）轴箱的上下、左右及前后的定位刚度可以独立设定，比较容易满足转向架悬挂系统的最佳设计要求。

既可确保良好的乘坐舒适性，又能兼顾高速运行性能和良好的曲线通过性能。

图1 转臂式轴箱定位装置转臂式定位装置结构可靠、能有效地控制轮对和转向架蛇形运动，保证车辆蛇形稳定性要求。

多用于准高速和高速客车转向架。

三.轴箱定位参数的影响1.轴向定位刚度轴向定位（横向、纵向）刚度对转向架蛇形运动临界速度起决定性影响，并影响车辆曲线通过能力；2.轴箱垂向刚度与阻尼与系统的乘坐舒适性密切相关；3.转向架固定轴距车辆蛇形运动临界速度随转向架固定轴距的增加而单调上升；4. 轮轨间摩擦系数在摩擦系数小于0.3时，系统临界速度快速上升；大于0.3时，临界速度小幅下降。

5.轴箱横向悬挂距离随着横向悬挂轴距的增加，临界速度有一定程度最大；6. 车轮踏面斜度减小踏面等效锥度可以提高转向架蛇形临界速度。

应涂油防腐；
7）槽钢底座应水平安装；悬吊角钢与安装地点的轨面连线平行；直线区段上悬垂吊柱及 T 型
头螺栓应铅垂安装，螺纹部分应涂油防腐，倾斜度误差一般均不应大于 10，但位于坡道上的悬垂
吊柱及 T 型头螺栓顺线路方向铅垂度偏差应以汇流排安装在悬挂金具内后能保证汇流排伸缩为原
则。
8）减震道床区间等低净空处采用的硅橡胶绝缘横撑应符合产品技术条件，金属连接件与芯棒连

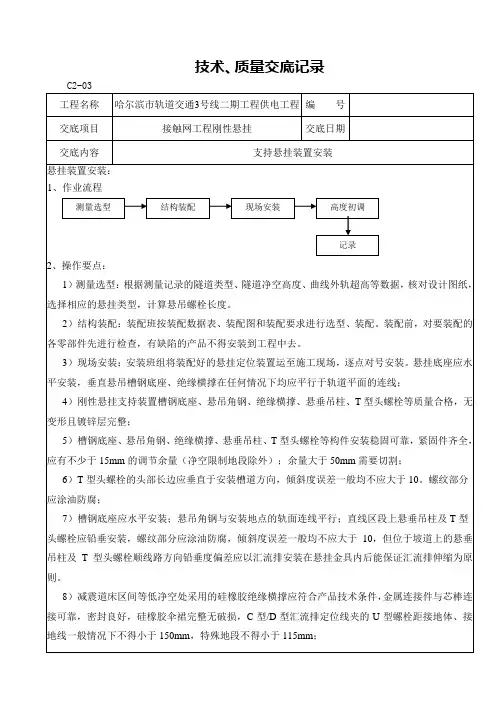

C2-03 工程名称
技术、质量交底记录
哈尔滨市轨道交通3号线二期工程供电工程 编 号
交底项目
接触网工程刚性悬挂
交底日期
交底内容 悬挂装置安装： 1、作业流程
测量选型
结构装配
支持悬挂装置安装
现安装
高度初调
点
记录
2、操作要点：
1）测量选型：根据测量记录的隧道类型、隧道净空高度、曲线外轨超高等数据，核对设计图纸，
接可靠，密封良好，硅橡胶伞裙完整无破损，C 型/D 型汇流排定位线夹的 U 型螺栓距接地体、接
地线一般情况下不得小于 150mm，特殊地段不得小于 115mm；
C2-03 工程名称 交底项目
技术、质量交底记录
哈尔滨市轨道交通3号线二期工程供电工程 编 号
接触网刚性悬挂
交底日期
交底内容
支持悬挂装置安装
接受人：
交底人：
9）绝缘子安装端正，绝缘子瓷釉表面光滑、清洁、无裂纹、缺釉、斑点、气泡等缺陷，瓷釉 剥落总面积不大于30mm2；
10）各种悬挂螺栓紧固力矩符合要求。 11）及时做好施工记录。（垫片）
3、标准及注意事项 1）对与隧道壁相贴近的底座，在与隧道壁的接触面上采用混凝土填充。 2）贴顶垂直悬吊安装底座调至水平，T 型头螺栓安装端正，悬挂槽钢调至与轨面平行。整个悬

悬挂式超细干粉灭火装置使用说明书悬挂式超细干粉灭火装置使用说明书一、概述我司生产的FZXA-SF系列贮压悬挂式超细干粉灭火装置（以下简称灭火装置），是一种高效环保型新一代消防产品。

其充装的ABC超细干粉灭火剂无毒、无污染、不破坏大气臭氧层，对保护物无腐蚀，对人体皮肤和呼吸道无刺激，喷发后容易清理，不会造成二次伤害。

超细干粉灭火剂灭火迅速，灭火效率高，是一种哈龙灭火剂的理想替代品。

本产品特点如下：1、结构简单、性能可靠、安装方便、占用空间小、施工周期短。

2、具有手动启动和具有专利技术的自动启动功能。

3、该产品可以在非封闭空间实现局部保护，即可单体安装局部应用，又可组合安装联化落在可燃物表面外，发生化学反应，并在高温作用下形成一层玻璃状覆盖层，从而隔绝氧，进而窒息灭火。

另外，还有部分稀释氧和冷却作用。

灭火化学反应方程式：NaOH+AlCl3+3NaHCO3====Al(OH)3↓＋3CO2↑+3NaCl。

由于超细干粉粒径小、流动性好、能在空气中悬浮一定的时间，因此既能应用于相对封闭的空间全淹没自动灭火，也可以应用于开放场所局部保护自动灭火。

五、装置主要性能参数1.灭火剂：ABC超细干粉灭火剂；2.驱动气体：氮气；3.公称压力：1.2MPa；4.灭火装置规格：0.5kg,2kg,3.0kg,5.0kg；5.灭火能力：灭B、C类火效能:≤150g/m3，灭A类火效能:≤150g/m3；6.工作电压：DC24V；7.最小启动电流：500mA；8.感温玻璃球公称动作温度：68℃。

其它温度等级需要特别订货。

六、装置的适用范围图1单具灭火装置工作控制原理图图2多具灭火装置工作控制原理图当火灾报警系统确认火灾后，给启动模块一个启动灭火装置的启动信号，启动模块得到指令后，给灭火装置一个启动电流。

包裹在灭火装置喷嘴玻璃球外的启动装置启动，玻璃球破裂，失去对喷嘴堵头的支撑作用，压缩氮气裹挟着超细干粉，冲开堵头，将超细干粉均匀地喷洒在保护空间内。

钢结构悬挂安装施工方案1. 引言本文档旨在提供一份钢结构悬挂安装施工方案，以确保钢结构的安全和可靠性。

2. 施工步骤以下是钢结构悬挂安装的主要施工步骤：1. 准备工作：确定安装位置和方向，制定施工计划，购买所需材料和设备，确保施工现场安全。

2. 基础处理：清理基础表面，检查基础强度和平整度，修复任何损坏或不符合要求的部分。

3. 安装吊杆：根据设计要求，确定吊杆数量和位置，安装吊杆并进行调整。

4. 安装横梁：将横梁吊装到吊杆上，并进行调整和固定。

5. 安装悬挂装置：根据设计要求，安装悬挂装置，确保各项安全要求得到满足。

6. 验收和测试：对安装的钢结构进行验收和测试，确保各项指标符合要求。

7. 完善细节：进行细节处理，如涂漆、防腐等，确保钢结构的美观和耐久。

8. 清理工作：清理施工现场，妥善处理废弃材料和设备，确保环境整洁。

3. 安全措施在进行钢结构悬挂安装施工时，应采取以下安全措施：- 严格遵守安全操作规程，确保人员安全。

- 使用合适的个人防护装备，如安全帽、防护眼镜、安全鞋等。

- 确保材料和设备的质量和安全性，防止因质量问题引发事故。

- 对施工现场进行临时栏杆、隔离带等安全防护措施。

- 定期检查和维护悬挂装置，防止后期安全隐患。

4. 工期和成本具体的工期和成本会受到多种因素的影响，如工程规模、施工条件等。

在进行施工前，应制定详细的计划，并评估可能的风险和延迟因素。

5. 后续维护钢结构悬挂安装完成后，应进行定期维护和检查，及时处理任何损坏或故障，确保结构的稳定性和安全性。

以上是钢结构悬挂安装施工方案的主要内容，希望对您有所帮助。

1 范围本规范适用于传统结构的非独立悬架系统，主要针对钢板弹簧和液力筒式减振器等主要部件设计参数的选取、计算、验证等作出较详细的工作模板。

2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

QC/T 491-1999 汽车筒式减振器尺寸系列及技术条件QCn 29035-1991 汽车钢板弹簧技术条件QC/T 517-1999 汽车钢板弹簧用U形螺栓及螺母技术条件GB/T 4783-1984 汽车悬挂系统的固有频率和阻尼比测定方法3 符号、代号、术语及其定义GB 3730.1-2001 汽车和挂车类型的术语和定义GB/T 3730.2-1996 道路车辆质量词汇和代码GB/T 3730.3-1992 汽车和挂车的术语及其定义车辆尺寸QC/T 491-1999 汽车筒式减振器尺寸系列及技术条件GB/T 12549-2013 汽车操纵稳定性术语及其定义GB 7258-2017 机动车运行安全技术条件GB 13094-2017 客车结构安全要求QC/T 480-1999 汽车操纵稳定性指标限值与评价方法QC/T 474-2011 客车平顺性评价指标及限值GB/T 12428-2005 客车装载质量计算方法GB 1589-2016 道路车辆外廓尺寸、轴荷及质量限值GB/T 918.1-1989 道路车辆分类与代码机动车JTT 325-2013 营运客车类型划分及等级评定凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，凡是不注日期的引用文件，其最新版本适用于本规范。

4 悬架系统设计对整车性能的影响悬架是构成汽车的总成之一，一般由弹性元件（弹簧）、导向机构（杆系或钢板弹簧）、减振装置（减振器）等组成，把车架（或车身）与车桥（或车轮）弹性地连接起来。

目录1目的 (3)2范围 (3)3职责 (3)3.1消防专家 (3)3.2消防工程师、保全工 (3)4 性能规格 (3)4.1产品介绍 (3)4.2性能参数（示例） (3)4.3保护能力（示例） (4)4.4检查要求： (4)5 适用范围 (4)5.1扑救火灾类型 (4)5.2产品特点及应用建议 (5)6 安装要求及注意事项 (6)6.1安装要求 (6)6.2定期检查 (6)6.3 安装温度 (6)6.4 安装区域 (6)7安装验收及维护 (7)7.1验收要求 (7)7.2维护管理要求 (7)1目的为保证项目非机动车库及其他消防自动喷水灭火未覆盖区域等场所消防风险可控，指导消防专家、消防工程师、保全工等对风险区域安装悬挂式干粉灭火装置，实现在初期阶段能够自动灭火，降低火灾事故扩大蔓延概率，减少财产损失。

2范围本指导书适用于万御安防在管项目，其他项目可参照执行。

3职责3.1消防专家（1）确定悬挂式灭火装置安装位置，对设备用量及安装要求提供指导；（2）对消防工程师、保全工提供赋能培训；3.2消防工程师、保全工（1）依据作业指导书，对设备进行安装和调试；（2）现场应急处置；（3）发现问题及时跟进维修、更换处理并反馈；4 性能规格4.1产品介绍（1）悬挂式干粉灭火装置由罐体、感温玻璃喷头、压力表、吊环等组成，罐体内装有超细干粉灭火剂，充有适量的驱动气体氮气。

（2）该装置喷口部位装有感温玻璃喷头，起火时，温度升高到设定动作温度68℃，玻璃球内液体膨胀，使得玻璃泡胀碎，管内的超细干粉灭火剂在驱动气体氮气推动下喷出，灭火剂迅速向保护区内喷射，自动扑灭火灾。

4.2性能参数（示例）●灭火剂：ABC干粉，磷酸二氯铵75%，硫酸铵 15%；●工作压力（20℃）：1.2Mpa●充装气体：氮气（N2）●喷放时间≤10S；●使用有效期：5年；●水压测试压力：2.1Mpa●动作温度：68℃4.3保护能力（示例）●4kg装置: 消防保护半径：0.5m 全淹没空间：6m³●6kg装置: 消防保护半径：0.94m 全淹没空间：14m³●8kg装置: 消防保护半径：1.07m 全淹没空间：18m³4.4检查要求：根据规范，悬挂式干粉灭火装置的检查技术要求如下表：5 适用范围5.1扑救火灾类型悬挂式干粉灭火装置用于扑灭固体有机物质、可燃液体、气体和电气设备火灾；页码: 第5 /7 页悬挂式干粉灭火器应用场景悬挂式干粉灭火装置外观及灭火示意图5.2产品特点及应用建议1、悬挂式干粉灭火装置是一种应用广泛的无管网自动灭火装置，广泛运用在非机动车停放区域、变配电等场所。

《一系悬挂装置》 PPT课件
• 引言 • 一系悬挂装置的基本原理 • 一系悬挂装置的应用场景 • 一系悬挂装置的优缺点分析
目录
01
引言
主题介绍
悬挂装置
介绍一系悬挂装置的基本概念、 功能和应用领域。
重要性
阐述一系悬挂装置在铁路运输、 建筑、机械等领域的重要性和作 用。
缺点分析
成本较高
一系悬挂装置的成本通常较高，因为它的制造需要使用高品质的 材料和精密的加工工艺。
性能限制
由于一系悬挂装置的结构和设计特点，其性能可能受到一定的限制 ，例如在高速运行时可能会产生较大的振动和噪音。
安装要求高
一系悬挂装置的安装需要较高的精度和技术要求，如果安装不当可 能会影响其性能和安全性。
06
结论
研究成果总结
悬挂装置的优化设计
通过对比不同悬挂装置的性能，本研究提出了一种优化设计方案 ，旨在提高悬挂装置的稳定性和可靠性。
材料选择与实验验证
针对悬挂装置的材料选择进行了深入研究，并通过实验验证了所 选材料的性能优越性和适用性。
结构改进与仿真分析
通过对原有悬挂装置的结构进行分析，提出了结构改进方案，并 通过仿真分析验证了改进后的结构性能。
04
一系悬挂装置的优缺点分析
优点分析
可靠性高
一系悬挂装置通常采用高品质的 材料和设计，因此具有较高的可 靠性和稳定性，能够保证列车运
行的平稳和安全。
维护方便
一系悬挂装置的结构相对简单，因 此维护起来比较方便，可以减少维 修成本和停机时间。
适应性强
一系悬挂装置能够适应不同的轨道 条件和运行环境，可以在各种复杂 的地形和气候条件下正常运行。
多样化
随着市场需求的变化，一系悬挂装置将呈现出多 样化的特点，满足不同车型和驾驶者的个性化需 求。

电动吊篮安装（拆卸）施工组织方案目录一、工程概况 (2)二、编制依据 (3)三、设备选型 (3)四、施工准备 (5)五、安装布置 (6)六、设备安装具体事项 (8)七、标准安装计算 (9)七、斜屋面安装计算 (12)八、验收 (17)九、安全操作规程 (19)十、吊篮关键部位的使用方法 (20)十一、吊篮的拆除 (20)十二、应急预案 (22)一、工程概况：（一）工程名称：（二）电动吊篮用途：（四）吊篮安装单位：（五）安装部位：。

（六）安装高度约：二、编制依据：GB19155-2003《高处作业吊篮》标准JGJ33-2001《建筑施工安全检查标准》JGJ59-2011《建筑机械使用安全技术规程》JGJ202-2010《工具式脚手架安全技术规范》JGJ59-2011《施工现场临时用电安全技术规范》《吊篮安装拆卸使用说明书》三、设备选型：根据现场施工要求选用天津庆丰顺建筑机械有限公司生产的ZLP-630型电动吊篮；悬挂机构为无轨式。

（一）设备的技术性能：1、型号：ZLP- 630型；2、提升速度：9.3m/min；3、提升高度：最高可达200m；4、电源：380V±5%,50Hz,三相五线制；5、电机：三相电磁制动电机LTP6.3，每台吊篮功率1.5Kw×2；6、工作吊篮尺寸：1m（2m、3m、4m、5m、6m）×0.7m×1.2m；7、设备额定载荷8、钢丝绳：工作钢丝绳：4×31SW+NF-Φ8.3 GB8902—88镀锌航空钢丝绳；安全钢丝绳：4×31SW+NF-Φ8.3 GB8902—88镀锌航空钢丝绳；9、安全锁：LS-30型配630型吊篮。

10、电源电缆：橡套电缆YC—3×2.5+2×1.5；11、工作原理：吊篮为电动爬升式，工作篮沿钢丝绳与由提升机带动上下升降，不收卷钢丝绳，可停止在任一高度（200 m以内）工作；12、设备自重：标准型屋面配置：3m标准篮体重380㎏；标准型屋面配置：4m标准篮重400㎏。

网架悬臂安装工法网架悬臂安装工法文档一、概述网架悬臂安装工法是一种常用的建筑施工方法，主要用于悬挂和安装大型网架结构。

该工法利用悬挂装置将网架悬挂在高空，并通过一系列的施工措施，确保悬挂的网架结构稳定可靠。

本文档将介绍网架悬臂安装工法的基本原理、工艺流程和安全措施。

二、基本原理网架悬臂安装工法的基本原理是通过利用度架、架杆和支撑杆等装置将网架结构悬挂在较高的位置，使其在施工过程中达到平衡状态。

具体步骤如下：1. 确定悬挂点：根据网架结构的设计要求和周围环境条件，确定悬挂点的位置和数量。

悬挂点应具有足够的承重能力和稳定性。

2. 安装度架和架杆：根据悬挂点位置，安装度架和架杆，将其固定在建筑物或支撑结构上。

度架和架杆的数量和布置应满足结构设计和工程要求。

3. 安装支撑杆：在度架和架杆上安装支撑杆，以增加悬挂结构的稳定性和承重能力。

支撑杆的安装位置和角度应根据结构设计计算和工程实际情况来确定。

4. 悬挂网架结构：将网架结构通过起重机或其他悬挂装置悬挂在度架和架杆上，并通过牢固的连接方式固定。

悬挂过程中应注意保证结构的平衡和安全。

5. 完善连接和固定：根据结构设计要求，完善网架结构的连接和固定工作，确保其稳定可靠。

连接和固定的方式通常采用螺栓、焊接等方法。

三、工艺流程网架悬臂安装工法的具体工艺流程如下：1. 确定悬挂点的位置和数量，根据结构设计要求和工程实际情况，选择合适的悬挂点。

2. 安装度架和架杆，并进行固定。

度架和架杆的布置应满足结构和安全要求。

3. 安装支撑杆，并进行调整和固定。

支撑杆的安装位置和角度应根据结构设计和工程实际情况来确定。

4. 准备好起重设备和悬挂装置，将网架结构悬挂在度架和架杆上，并进行调整和固定。

5. 完善连接和固定工作，根据结构设计要求进行连接螺栓和焊接等工作。

6. 进行安全检查和试验，确保悬挂的网架结构稳定可靠。

四、安全措施在进行网架悬臂安装工法时，必须严格遵守以下安全措施：1. 悬挂点和度架、架杆的选择和安装要符合设计和施工要求，确保其承载力和稳定性。

CO门STRUCTiOn SAFETY2020年第8期机械施工安全高处作业吊篮悬挂装置形式的探讨李承伟、李晓晨\张学勤2(1.山东省建筑科学研究院有限公司，山东济南250031; 2.烟台恒祥建筑设备有限公司，山东烟台264680>【摘要】文章阐述了高处作业吊篮悬挂装置的各种形式，适应建筑造型，通过制订及论证专 项施工方案，在建筑工程中安装使用。

【关键词】高处作业吊篮悬挂装置无配重式专项施工方案【中图分类号】TH211+.6 【文献标志码】B〇.引言高处作业吊篮是建筑外维护结构的施工作业 平台，主要在进行外墙涂料的粉刷，外墙保温板的 粘贴，幕墙板块的安装等高空施工作业中使用。

高处作业吊篮总体由悬挂装置与吊篮平台通过 钢丝绳连接组成。

随着社会的发展，建筑造型丰富多 样，要求悬挂装置必须随建筑构造进行设置。

高处作业吊篮现执行标准为《高处作业吊篮》(G B A T 19155-2017)，标准中主要提到两种悬挂装 置形式，即女儿墙卡钳式及配重悬挂支架式。

下面 针对各种吊篮悬挂装置加以探讨。

1.配重悬挂支架式悬挂装置吊篮悬挂装置的基本形式是配重悬挂支架式 (图1)，它的特点是单构件重量轻，运输方便。

按照 吊篮标准G B 19155-2003规定，吊篮在正常工作状 态下，吊篮悬挂机构的抗倾覆力矩与倾覆力矩的比值不得小于2，以ZLP630型髙处作业吊篮为例，在 前端伸出1.5m的状态下，前后支腿间距4.2 m,配 重1t,即可保证悬挂支架的抗倾覆稳定性。

但按照 现行标准G B A r 19155-2017规定，稳定力矩应大于 或等于3倍的倾覆力矩，前后支腿间距需达到4.6 m,配重1t,或加大配重量，方可满足抗倾覆稳定性要 求。

搬运配重至楼顶的总劳动强度大，悬挂支架过 长，安装空间受到极大的限制。

2.女儿墙卡钳式悬挂装置女儿墙卡钳式悬挂装置严格说应该是承重墙 卡钳式悬挂装置（图2),因为，在建筑物主体结构 中，非承重结构件上不允许承受载荷。

悬挂式干粉灭火器的保护面积及安装规范悬挂式干粉灭火器的保护面积及安装规范:悬挂式干粉灭火装置在喷淋头的喷嘴处部位装有感温玻璃球,当温度达到时玻璃球爆破,灭火器内部压力将干粉向喷淋头处喷洒形成灭火,产品具有灭火速度快、小巧美观、功能非凡等特点,其灭火速度比一般的手提式灭火器快很多,一般应用在配电房、化学品仓库、小型仓库等地方。

1．悬挂式干粉灭火器的保护面积一般按10平方计算,保护半径为3米.如果安装位置比较高则保护面积相应减少。

2．悬挂式干粉灭火器的动作温度有四种, 分别是57℃、68℃、79℃和93℃。

3．悬挂式干粉灭火器的安装方法很简单,根据空间大小计算灭火器的数量, 悬挂式灭火器需要吊顶安装,安装高度不宜超过五米。

4．悬挂式干粉灭火装置(非贮压式)安装时应先清除接线盒盒内杂物,保证盒内清洁,安装底座螺丝应拧紧,与管廊顶面无间隙,无松动。

5．悬挂式干粉灭火装置(非贮压式)导线连接必须可靠压接或焊接。

当采用焊接时,不得使用带腐蚀性的助焊剂。

采用冷压线鼻压接时,线鼻与导线应压紧,底座端子与线鼻也应拧紧,无虚接错接现象。

探测器底座的外接导线,要留有不小于150 mm的余量,入端处应有明显标志。

6．县挂式干粉灭火装置(非贮压式)采用膨胀螺丝固定时,膨胀螺丝应不小于M10mm' 70mm。

7．膨胀螺丝的扭力应不小于60N.M。
