运用单片机进行加减乘除法的运算

基于51/52单片机的简易计算器制作11级自动化2班王栎斐宋为为闫巨东一、题目利用单片机芯片STC89C52、四位八段共阳数码管及已制作好的电路板等器件设计制作一个计算器。

二、任务与要求要求计算器能实现加减乘除四种运算具体如下1. 加法：四位整数加法计算结果若超过八位则显示计算错误2. 减法：四位整数减法计算结果若超过八位则显示计算错误3. 乘法：多位整数乘法计算结果若超过四位则显示计算错误4. 除法：整数除法5. 有清除功能三、课程设计简述总体设计思路简述1.按照系统设计的功能的要求初步确定设计系统由主控模块、显示模块、键扫描接口电路共三个模块组成。

主控芯片使用STC89C52单片机。

2.键盘电路采用4*4矩阵键盘电路。

3.显示模块采用共阳极数码管构成。

四、硬件电路五、软件编程部份#include<reg52.h>#define uchar unsigned char#define uint unsigned int//uchar code num[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40};//共阴极// 0 1 2 3 4 5 6 7 8 9 熄灭-//uchar code loc[]={0xff,0xfe,0xfd,0xfb,0xf7};//uchar code ero[]={0x79,0x50,0x5c};uchar code num[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff,0x40};//共阳极uchar code loc[]={0x00,0x80,0x40,0x20,0x10};uchar code ero[]={~0x79,~0x50,~0x5c};uint n=0,n1=0,n2=0; //赋初值uchar flag=0; //计算类型选择关键字void delay(int t);void display(int n);void error();main(){while(1){uchar temp;//第一行检测P3=0xfe;temp=P3;temp=temp&0xf0;if(temp!=0xf0){delay(10);temp=P3;temp=temp&0xfe;if(temp!=0xfe){temp=P3;switch(temp){case 0xee:n1=0;n2=0;n=0;flag=0;break; //清零case 0xde:n1=10*n1+0;n=n1;break;case 0xbe: if(flag==1)n=n2+n1; //=if(flag==2)n=n2-n1;if(flag==3)n=n2*n1;if(flag==4)n=n2/n1;n1=0;break;case 0x7e: // +n2=n1;n1=0;flag=1;break;}while(temp!=0xf0){temp=P3;temp=temp&0xf0;}}}//扫描第二行P3=0xfd;temp=P3;temp=temp&0xf0;if(temp!=0xf0){delay(10);temp=P3;temp=temp&0xf0;if(temp!=0xf0){temp=P3;switch(temp){case 0xed:n1=10*n1+1;n=n1;break; //4case 0xdd:n1=10*n1+2;n=n1;break; //5case 0xbd:n1=10*n1+3;n=n1;break; //6case 0x7d:// -n2=n1;n1=0;flag=2;break;}while(temp!=0xf0){temp=P3;temp=temp&0xf0;}}}//扫描第三行P3=0xfb;temp=P3;temp=temp&0xf0;if(temp!=0xf0){delay(10);temp=P3;temp=temp&0xf0;if(temp!=0xf0){temp=P3;switch(temp){case 0xeb:n1=10*n1+4;n=n1;break;case 0xdb:n1=10*n1+5;n=n1;break;case 0xbb:n1=10*n1+6;n=n1;break;case 0x7b: // *n2=n1;n1=0;flag=3;break;}while(temp!=0xf0){temp=P3;temp=temp&0xf0;}}}//扫描第四行P3=0xf7;temp=P3;temp=temp&0xf0;if(temp!=0xf0){delay(10);temp=P3;temp=temp&0xf0;if(temp!=0xf0){temp=P3;switch(temp){case 0xe7:n1=10*n1+7;n=n1;break; //7case 0xd7:n1=10*n1+8;n=n1;break; //8case 0xb7:n1=10*n1+9;n=n1;break; //9case 0x77: // /n2=n1;n1=0;flag=4;break;}while(temp!=0xf0){temp=P3;temp=temp&0xf0;}}}display(n);}}//延时函数void delay(int t){int x,y;for(x=0;x<t;x++)for(y=0;y<t;y++);}//数码管显示void display(int n){//溢出处理uchar g,s,b,q;int abs;if((n>9999)||(n<-999)) error();//正数if((n>=0)&&(n<=9999)) {g=n%10;s=n/10%10;b=n/100%10;q=n/1000%10;P0=num[g];delay(5);P2=loc[4];delay(2);P2=loc[0];delay(3);if(n>=10){P0=num[s];P2=loc[3];delay(2);P2=loc[0];delay(3);}if(n>=100){P0=num[b];P2=loc[2];delay(2);P2=loc[0];delay(3);}if(n>=1000){P0=num[q];P2=loc[1];delay(2);P2=loc[0];delay(3);}}//负数if((n<0)&&(n>=-999)){abs=-n;g=abs%10;s=abs/10%10;b=abs/100%10;q=abs/1000%10;P0=num[g];P2=loc[4];delay(2);P2=loc[0];delay(2);if((abs/10%10>0)||(abs/100%10>0)){P0=num[s];P2=loc[3];;delay(2);P2=loc[0];delay(2);if((abs/100%10>0)){P0=num[b];P2=loc[2];delay(2);P2=loc[0];delay(2);if((abs/1000%10>0)){P0=num[q];P2=loc[1];delay(2);P2=loc[0];delay(2);}else{P0=num[11];P2=loc[1];delay(2);P2=loc[0];delay(2);}}else{P0=num[11];P2=loc[2];delay(2);P2=loc[0];delay(2);}}else{P0=num[11];P2=loc[3];delay(2);P2=loc[0];delay(2);}}}//溢出显示void error(){P2=loc[1];P0=ero[0];delay(2);P2=loc[0];delay(3);P2=loc[2];P0=ero[1];delay(2);P2=loc[0];delay(3);P2=loc[3];P0=ero[1];delay(2);P2=loc[0];delay(3);P2=loc[4];P0=ero[2];delay(2);P2=loc[0];delay(3); }。

单片机的简易计算器单片机简易计算器的设计与实现一、引言计算器是一种用于计算数学运算的工具，现在已经成为人们日常生活中必不可少的设备之一、在这个数字化的时代，我们经常需要进行简单的数学运算，如加、减、乘、除等。

为了满足人们的需求，我们可以使用单片机来设计和实现一个简易的计算器。

二、设计目标我们的设计目标是实现一个能够进行基本的加减乘除四则运算的简易计算器。

具体来说，我们希望计算器能够实现以下功能：1.输入两个数字进行计算，并显示结果。

2.支持加法、减法、乘法和除法运算。

3.具备简单的误操作处理能力，如输入错误提示等。

三、设计思路我们将使用8051系列单片机来设计和实现计算器。

具体的设计思路如下：1.使用矩阵键盘作为输入设备，通过扫描矩阵键盘来获取输入的数字和运算符。

2.通过数码管来显示计算结果。

3.使用中断处理器来处理键盘输入和计算结果的显示。

4.根据输入的运算符进行相应的运算，然后将结果显示在数码管上。

四、硬件设计1.选择合适的单片机，如STC89C52,AT89S52等，它们都是基于8051核心的单片机。

2.连接矩阵键盘到单片机的IO口，通过矩阵键盘的扫描来获取输入的数字和运算符。

3.连接数码管到单片机的IO口，用于显示计算结果。

五、软件设计1.在主程序中初始化单片机的IO端口和中断向量。

2.编写中断服务程序，用于处理键盘输入和计算结果的显示。

3.设计一个状态机来处理键盘输入和计算结果的显示。

4.根据状态机的状态来进行相应的运算和显示。

六、实现步骤1.编写主程序，包括对IO口和中断向量的初始化。

2.编写中断服务程序，用于处理键盘输入和计算结果的显示。

3.设计一个状态机，并实现状态机的状态转换和运算结果的计算。

4.测试并调试系统，确保计算结果的准确性。

七、总结通过使用单片机，我们成功地设计并实现了一个简易的计算器。

这个计算器不仅能够进行基本的加减乘除四则运算，还具备了简单的误操作处理能力。

在实际使用中，我们可以通过添加更多的功能和改进设计来进一步完善这个简易计算器。

单片机的简易计算器毕业设计简易计算器是一种基本、常见的电子设备，它能够对数字进行简单的加减乘除运算。

单片机作为一种小型、低功耗的微型计算机，非常适合用于设计和实现计算器的功能。

在本文中，我们将以单片机为基础，设计和实现一个简易计算器。

一、设计思路1.硬件设计：-使用单片机作为主控制器。

-接入键盘矩阵和显示器。

-使用LED灯作为指示灯，用于显示运算符和结果。

2.软件设计：-通过键盘输入数字和运算符。

-将输入的数字和运算符转换成相应的控制信号。

-进行运算，并将结果显示在屏幕上。

3.功能实现：-实现加法、减法、乘法和除法运算。

-提供清零、退格和等号等功能。

-支持小数和负数的输入和运算。

-提供错误提示功能，例如除数不能为零等。

二、具体实现1.硬件实现：-将键盘矩阵的行和列与单片机的IO口相连，通过扫描来检测按键的输入。

-将显示器与单片机的IO口相连，通过控制引脚来发送和接收数据。

-将LED灯与单片机的IO口相连，设置相应的引脚状态来显示不同的指示信号。

2.软件实现：-使用C语言编写程序，通过中断和轮询的方式，实现键盘输入的检测和数据的读取。

-将读取到的数据进行解析，并根据不同的按键进行相应的操作。

-根据输入的数字和运算符，进行相应的运算并输出结果。

3.功能实现：-加法、减法、乘法和除法运算可以通过相应的算法实现，例如加法可以通过循环和位运算来实现。

-清零功能可以将运算结果和输入的数字都清零，退格功能可以删除输入的最后一个数字或运算符。

-支持小数运算可以在运算过程中进行进位和进位操作，支持负数运算可以通过判断运算符来进行相应的处理。

-错误提示功能可以通过对输入的数据进行检查和判断来实现，例如判断除数是否为零。

三、总结通过上述的设计和实现，我们可以成功地设计和制作一个单片机的简易计算器。

通过这个计算器，用户可以进行简单的加减乘除运算，同时还具备清零、退格、小数和负数等功能。

这个计算器可以应用在日常生活中的计算场景，方便用户进行各种简单的运算操作。

基于单片机的简单四则运算课程设计任务书课程设计题目：基于单片机的简单四则运算课程设计任务书3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕：①课程设计说明书；②电路原理图和印刷板图；③仿真图形和仿真结果。

图1.电路原理图图2.PCB版图图3.Altium Designer 3D电路板正面图图4.Altium Designer 3D电路板背面图图5.材料清单图6.Protues仿真图图7.正确输入时的实物图图8.除数为零时的实物图程序代码:#include <reg52.h>#include <intrins.h>#include <math.h>unsigned char codenumber[]="0123456789+-*/.=";unsigned char code xianshi[]="Made By"; unsigned char code tishi[]="Error!" ; unsigned char code User[6][8]={{0x04,0x04,0x1f,0x15,0x15,0x1f,0x04,0x04},/*自定义字“中”*/{0x0a,0x0a,0x1a,0x0b,0x0a,0x1a,0x0a,0x0b},/*自定义字“北” */{0x04,0x00,0x1f,0x01,0x02,0x04,0x08,0x1f},/*自定义字符“之” */{0x1b,0x1b,0x1b,0x15,0x15,0x15,0x15,0x15}, /*自定义字符“M” */{0x00,0x00,0x09,0x0a,0x0c,0x08,0x08,0x08},/*自定义字符“r” */{0x1f,0x05,0x05,0x07,0x01,0x1f,0x01,0x03}};/*自定义字符“马” */sbit rs=P2^0;sbit rw=P2^1;sbit enable=P2^2;sbit bf=P0^7;sbit fmq=P3^6;unsigned int temp1,temp2,temp;unsigned char flag=0,shu[10];void delay(unsigned char i){unsigned char j=114;while(i--)while(j--);}void beep(unsigned int i){unsigned int j;for(j=0;j<i;j++){fmq=0;delay(1);fmq=1;delay(1);}delay(1000);}void fanying(unsigned char i){while(i--)_nop_();}bit busytest(){bit panduan;rs=0;rw=1;enable=1;fanying(4);panduan=bf;enable=0;return panduan;}void writecode(char zhiling) {while(busytest());rs=0;rw=0;enable=0;fanying(4);enable=1;P0=zhiling;fanying(8);enable=0;}void address(char add){writecode(add + 0x80); }void writestring(char str){while(busytest());rs=1;rw=0;enable=0;fanying(4);enable=1;P0=str;fanying(8);enable=0;}void chushihua(){delay(15);writecode(0x38);delay(5);writecode(0x38);delay(5);writecode(0x38);delay(5);writecode(0x06);delay(5);writecode(0x0c);delay(5);}void gettemp1(unsigned char i){unsigned char x;temp1=0;for(x=0;x<i;x++){temp1=shu[x]*pow(10,i-x-1)+temp1;}if(temp1>=100) temp1++;}void gettemp2(unsigned char i){unsigned char x;temp2=0;for(x=0;x<i;x++){temp2=shu[x]*pow(10,i-x-1)+temp2;}if(temp2>=100) temp2++;}void qiu(unsigned int temp1,unsigned int temp2) {unsigned charge=0,shi=0,bai=0,qian=0,wan=0;temp=0;switch(flag){case 1:temp=temp1+temp2;break;case 2:temp=temp1-temp2;break;case 3:temp=temp1*temp2;break;case 4:{ if(temp2==0){address(0x40);for(;tishi[ge]!='\0';ge++){writestring(tishi[ge]);}goto loop;}temp=temp1/temp2;break;}}if(0<=temp && temp<10){ge=temp;writestring(number[ge]); loop: writestring(0x20);writestring(0x20);writestring(0x20);writestring(0x20);writestring(0x20);writestring(0x20);writestring(0x20);writestring(0x20);address(0x40);}if(10<=temp && temp<100){shi=temp/10;ge=temp%10;writestring(number[shi]);writestring(number[ge]);writestring(0x20);writestring(0x20);writestring(0x20);writestring(0x20);writestring(0x20);address(0x40);}if(100<=temp && temp<1000){bai=temp/100;shi=(temp/10)%10;ge=temp%10;writestring(number[bai]);writestring(number[shi]);writestring(number[ge]);writestring(0x20);writestring(0x20);writestring(0x20);address(0x40);}if(1000<=temp && temp<10000){qian=temp/1000;bai=(temp/100)%10;shi=(temp/10)%10;ge=temp%10;writestring(number[qian]);writestring(number[bai]);writestring(number[shi]);writestring(number[ge]);writestring(0x20);writestring(0x20);writestring(0x20);address(0x40);}if(10000<=temp && temp<100000){wan=temp/10000;qian=(temp/1000)%10;bai=(temp/100)%10;shi=(temp/10)%10;ge=temp%10;writestring(number[wan]);writestring(number[qian]);writestring(number[bai]);writestring(number[shi]);writestring(number[ge]);writestring(0x20);writestring(0x20);writestring(0x20);address(0x40);}}void main(){unsigned char i=0,j,k,add=0x40,a=0x08;chushihua();address(0x01);for(;xianshi[i]!='\0';i++){writestring(xianshi[i]);}i=0x01;for(j=0;j<6;j++){writecode(add=add+0x08);delay(5);for(k=0;k<8;k++){writestring(User[j][k]);}address(a=a+0x01);delay(5);writestring(i++);}address(0x40);P1=0xf0;i=0;while(1){if(P1!=0xf0){delay(60);P1=0x7f;switch(P1){case0x77:writestring(number[13]);flag=4;gette mp1(i);i=0;beep(50);break; //除法4case0x7b:writestring(number[12]);flag=3;gette mp1(i);i=0;beep(50);break; //乘法3case0x7d:writestring(number[11]);flag=2;gette mp1(i);i=0;beep(50);break; //减法2case0x7e:writestring(number[10]);flag=1;gettem p1(i);i=0;beep(50);break; //加法1}P1=0xbf;switch(P1){case0xb7:writestring(number[14]);beep(50);bre ak;case0xbb:writestring(number[9]);shu[i++]=9;be ep(50);break;case0xbd:writestring(number[6]);shu[i++]=6;beep(50);break;case0xbe:writestring(number[3]);shu[i++]=3;beep(50);break;}P1=0xdf;switch(P1){case0xd7:writestring(number[0]);shu[i++]=0;beep(50);break;case0xdb:writestring(number[8]);shu[i++]=8;beep(50);break;case0xdd:writestring(number[5]);shu[i++]=5;beep(50);break;case0xde:writestring(number[2]);shu[i++]=2;beep(50);break;}P1=0xef;switch(P1){case0xe7:writestring(number[15]);gettemp2(i);qiu(temp1,temp2);i=0;beep(50);break;//"="case0xeb:writestring(number[7]);shu[i++]=7;beep(50);break;case0xed:writestring(number[4]);shu[i++]=4;beep(50);break;case0xee:writestring(number[1]);shu[i++]=1;beep(50);break;}delay(60);}}}课程设计任务书4．主要参考文献：①童诗白．模拟电子技术基础．北京：高等教育出版社，2002②张建华．数字电子技术．北京：机械工业出版社，2004③陈汝全．电子技术常用器件应用手册．北京：机械工业出版社，2005④毕满清．电子技术实验与课程设计．北京：机械工业出版社，2005⑤潘永雄．电子线路CAD实用教程．西安：西安电子科技大学出版社，2002⑥张亚华．电子电路计算机辅助分析和辅助设计．北京：航空工业出版社，2004 5．设计成果形式及要求：提交内容：课程设计说明书、电路原理图和印刷板图、仿真图形和仿真结果。

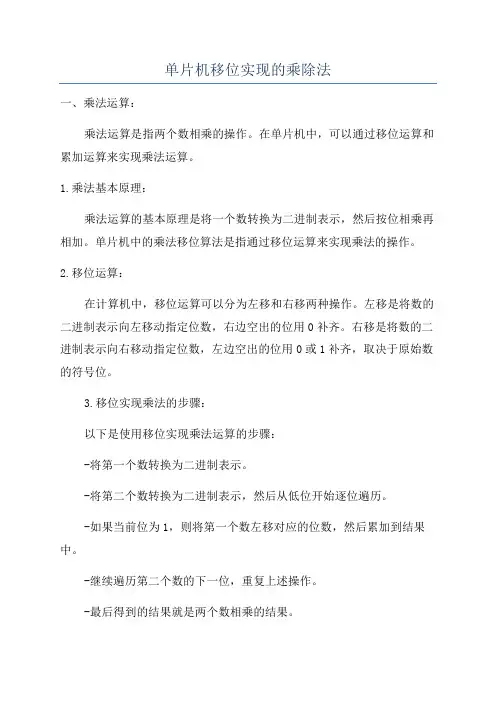

单片机移位实现的乘除法一、乘法运算：乘法运算是指两个数相乘的操作。

在单片机中，可以通过移位运算和累加运算来实现乘法运算。

1.乘法基本原理：乘法运算的基本原理是将一个数转换为二进制表示，然后按位相乘再相加。

单片机中的乘法移位算法是指通过移位运算来实现乘法的操作。

2.移位运算：在计算机中，移位运算可以分为左移和右移两种操作。

左移是将数的二进制表示向左移动指定位数，右边空出的位用0补齐。

右移是将数的二进制表示向右移动指定位数，左边空出的位用0或1补齐，取决于原始数的符号位。

3.移位实现乘法的步骤：以下是使用移位实现乘法运算的步骤：-将第一个数转换为二进制表示。

-将第二个数转换为二进制表示，然后从低位开始逐位遍历。

-如果当前位为1，则将第一个数左移对应的位数，然后累加到结果中。

-继续遍历第二个数的下一位，重复上述操作。

-最后得到的结果就是两个数相乘的结果。

4.乘法示例程序：下面是一个使用移位实现乘法的示例程序：```c#include <stdio.h>int multiply(int num1, int num2)int result = 0;while (num2 != 0)if (num2 & 1)result += num1;}num1 <<= 1;num2 >>= 1;}return result;int maiint num1 = 5;int num2 = 6;int result = multiply(num1, num2);printf("Result: %d\n", result);return 0;```该程序中，multiply函数使用了移位运算和累加运算来实现两个数的乘法。

通过调用multiply函数，可以得到5和6相乘的结果，并输出到屏幕上。

二、除法运算：除法运算是指一个数除以另一个数的操作。

在单片机中，可以通过移位运算和减法运算来实现除法运算。

单片机指令的算术运算分析单片机指令中的算术运算功能单片机（Microcontroller）是一种集成了处理器、存储器和输入/输出（I/O）接口的微型计算机系统。

它广泛应用于各种电子设备中，如智能手机、电视机、汽车电子系统等。

而在单片机的编程中，算术运算是一项重要的功能，它使得单片机能够进行各种数值计算和逻辑判断。

本文将对单片机指令中的算术运算功能进行分析。

1. 加法运算在单片机中，加法运算是最常见的算术运算之一。

单片机中一般有专门的指令用于执行加法运算。

这些指令通常包括将两个操作数相加的指令和将运算结果存储到目标寄存器中的指令。

通过这些指令，单片机可以实现对不同长度和精度的数值进行加法运算。

2. 减法运算除了加法运算，单片机还可以执行减法运算。

减法运算可以通过将被减数与减数取负后再执行加法运算来实现。

单片机中的减法指令包括减法运算的指令和将运算结果存储到目标寄存器的指令。

3. 乘法运算乘法运算是单片机中较复杂的一种算术运算。

通常情况下，单片机的乘法运算是通过多次执行加法运算来实现的。

单片机通过将乘法操作数分解为多个部分，并使用不同的加法指令逐步计算得到最终的乘积。

4. 除法运算与乘法运算相似，除法运算也是相对复杂的一种算术运算。

单片机中一般使用迭代逼近法（Iterative approximation）来执行除法运算。

这种方法通过多次迭代计算，使得除法运算逐步逼近最终结果。

5. 移位运算除了基本的四则运算，单片机还可以执行移位运算。

移位运算包括逻辑左移、逻辑右移、算术左移和算术右移等。

移位运算可以将操作数的二进制表示进行平移，从而实现乘以或除以2的幂次方的计算。

通过以上分析，我们可以看出单片机的算术运算功能十分强大。

不仅可以执行基本的加减乘除运算，还能进行移位运算等。

这些功能使得单片机能够满足各种复杂的计算需求，并在各种电子设备中发挥重要作用。

总结起来，单片机指令中的算术运算功能是一项重要的功能，它使得单片机能够实现各种数值计算和逻辑判断。

单片机指令的算术运算与数值处理技巧单片机（Microcontroller Unit，MCU）作为一种集成了处理器核心、存储器和各种外设接口的微型计算机，通常用于嵌入式系统中。

在单片机的编程过程中，算术运算和数值处理是其中一个重要的方面。

本文将介绍单片机指令的算术运算和数值处理的技巧和方法。

一、算术运算指令在单片机中，常见的算术运算指令包括加法、减法、乘法、除法等。

这些指令的使用需要掌握相应的编程知识和技巧。

1. 加法运算在单片机中执行加法运算可以使用ADD指令。

例如，使用ADD A, B指令可以将A寄存器的值与B寄存器的值相加，并将结果保存在A寄存器中。

同时，还可以使用ADD指令进行带进位的加法，比如使用ADDC A, B指令。

2. 减法运算减法运算可以使用SUB指令进行。

例如，使用SUB A, B指令可以将A寄存器的值减去B寄存器的值，并将结果保存在A寄存器中。

还可以使用SUBB指令进行带借位的减法。

3. 乘法运算单片机中一般没有专门的乘法指令，但可以通过多次执行移位和加法运算来实现乘法运算。

例如，可以使用循环结构和移位指令来实现乘法运算，将被乘数左移一位，然后与乘法因子相加。

重复这个过程直到完成相应的乘法运算。

4. 除法运算除法运算在单片机中也没有专门的指令。

如果需要进行除法运算，可以通过循环结构和移位指令来实现。

例如，可以使用循环结构和移位指令将被除数逐步减去除法因子，直到被除数小于除法因子为止，最后得到商和余数。

二、数值处理技巧除了基本的算术运算指令外，单片机的数值处理还需要掌握一些常用的技巧和方法，以提高程序的效率和准确性。

1. 数据类型选择在进行数值处理时，应根据实际需要选择合适的数据类型。

例如，如果处理的数值范围比较小，可以选择使用无符号整型（unsigned int）来提高存储效率。

而如果需要处理负数，可以选择有符号整型（signed int）。

2. 溢出处理在进行算术运算时，可能会出现溢出的情况。

基于51单片机的简易计算器设计基于51单片机的简易计算器设计一、引言随着微电子技术和嵌入式技术的发展，越来越多的智能化设备被应用于日常生活中。

其中，基于51单片机的简易计算器设计具有广泛的应用价值。

本文将介绍如何使用51单片机设计一个简易计算器，实现加减乘除的基本运算功能。

二、设计方案1.硬件组成：本设计采用51单片机作为主控芯片，与键盘、显示器等外围设备相连。

键盘用于输入数字和运算符，显示器则用于显示运算结果。

2.软件设计：软件部分包括主程序和子程序。

主程序负责初始化硬件、读取键盘输入和显示运算结果。

子程序包括加减乘除的运算子程序，可根据输入的运算符和操作数进行相应的运算。

3.算法实现：在加减乘除的运算子程序中，采用基本的数学运算方法实现。

对于加法，直接将两个操作数相加；对于减法，将两个操作数相减；对于乘法，采用循环相乘的方法；对于除法，采用循环相除的方法。

三、实验结果在实验中，我们成功地使用51单片机设计了一个简易计算器，实现了加减乘除的基本运算功能。

在测试过程中，我们输入了不同的数字和运算符，得到了正确的运算结果。

同时，我们也测试了计算器的稳定性，发现其在连续运算时表现良好，没有出现明显的误差或故障。

四、结论基于51单片机的简易计算器设计具有简单易行、实用性强等优点。

通过实验测试，我们验证了其可行性和稳定性。

此外，该设计还可以根据需要进行扩展和优化，例如增加更多的运算功能、优化算法等。

未来，我们可以进一步研究如何提高计算器的运算速度和精度，以及如何将其应用于更多的实际应用场景中。

五、改进意见与展望1.增加更多的运算功能：例如实现括号、开方、指数等高级运算，满足更复杂的数学计算需求。

2.优化算法：针对现有的加减乘除运算算法进行优化，提高运算速度和精度。

例如采用更高效的除法算法，减少运算时间。

3.增加存储功能：在计算器中加入存储单元，使得用户可以在多个步骤之间进行数据传递和保存。

4.增强人机交互界面：优化显示器的显示效果，增加用户输入的便捷性，提高用户体验。

单片机实践简易计算器实验报告本次实验的目的是通过单片机实现一个简易计算器，实现加减乘除四则运算。

在实验过程中，我们使用了STC89C52单片机，通过编写程序实现计算器的功能。

实验步骤：1. 确定硬件电路连接我们需要确定硬件电路连接。

本次实验使用的是STC89C52单片机，需要将其与LCD1602液晶屏、4x4矩阵键盘、蜂鸣器等硬件连接。

具体连接方式如下：STC89C52单片机：P0口：连接LCD1602液晶屏的数据线D0-D7P1口：连接LCD1602液晶屏的控制线RS、RW、EP2口：连接4x4矩阵键盘的行线R1-R4P3口：连接4x4矩阵键盘的列线C1-C4P4口：连接蜂鸣器2. 编写程序接下来，我们需要编写程序实现计算器的功能。

程序主要分为以下几个部分：（1）LCD1602液晶屏初始化（2）4x4矩阵键盘扫描（3）计算器功能实现（4）LCD1602液晶屏显示结果3. 调试程序编写完程序后，我们需要进行调试。

在调试过程中，我们需要注意以下几点：（1）检查硬件连接是否正确（2）检查程序是否有语法错误（3）检查程序是否能够正常运行4. 实验结果经过调试，我们成功实现了一个简易计算器。

在使用过程中，用户可以通过4x4矩阵键盘输入数字和运算符，计算器会自动进行计算，并在LCD1602液晶屏上显示结果。

同时，计算器还具有清零、退格等功能，方便用户进行操作。

总结：通过本次实验，我们学习了单片机的基本原理和编程方法，掌握了如何使用单片机实现一个简易计算器。

同时，我们还学习了如何进行硬件电路连接和程序调试，提高了我们的实践能力和动手能力。

单片机多字节加减乘除法程序文章长度[6790]加入时间[2007-8-14]更新时间[2012-6-12 18:04:14]级别[0][评论][收藏]一种实用的单片机多字节除法算法一种实用的单片机多字节除法算法在单片机的实际应用中，除法运算是比较常见的一种运算。

以MCS-51单片机为例，虽然它提供了除法指令，但只能进行单字节除以单字节的运算，如果要进行多字节的除法运算，就得自己设计算法。

目前，许多资料上都介绍了四字节除以二字节的算法，但它们主要有以下几点不足：1．只能求出商，不能求出余数；2．在被除数高二位大于除数时，不能进行运算；3．商只有两个字节。

例如，被除数是0FFFFFFFFH，除数是0004H时，商数应该是3FFFFFFFH，余数是0003H。

但是，用以前的算法是无法进行运算的。

在实际运用中，参与运算的数是任意的，有时需要求出余数，有时商数要求有四个字节，因此，以前的算法在实际应用中受到了很大的限制。

为了满足实际运用中的需要，我设计了一套新的四字节除以二字节的算法，克服了上述算法中的缺点，可以适合广泛的实际需要。

下面以MCS-51汇编语言为例进行说明。

该算法增加了两字节的余数单元，并把被除数单元用来存放商数。

运算时，首先判断除数是否为零，若为零时，则设溢出标志为1，然后退出。

若除数不为零，则采用移位相减法进行运算。

首先，把进位位和余数单元清零。

再将进位位、余数单元和被除数单元按顺序首尾相连，逐位进行向左循环移位(如图示)，共移位32次。

每移位一次，余数单元都 C (H L)(HH HL LH LL) 进位位余数单元被除数单元和除数作一次减法运算，若够减，余数单元内容更新为两者之差，并且将被除数最末一位置为1；若不够减，则余数单元内容保持不变，且将被除数最末一位置为0。

判断是否够减的方法是：在作减法之前，先保存进位位，再看作完减法后的进位位。

仅在作减法之前进位位为0，并且作减法之后进位位为1时判为不够减，其余情况均视为够减。

单片机指令的算术和逻辑运算在计算机科学与电子工程领域，单片机指令的算术和逻辑运算是非常重要的内容。

本文将深入探讨单片机指令的算术和逻辑运算，介绍其基本原理、应用场景以及相关的编程技巧。

一、算术运算算术运算主要包括加法、减法、乘法和除法。

在单片机中，这些运算由相应的指令来实现。

以加法为例，单片机通常使用ADD指令来执行此操作。

ADD指令可以将两个操作数相加，并将结果存储在目标寄存器中。

类似地，SUB指令用于减法运算，MUL指令用于乘法运算，DIV指令用于除法运算。

除了基本的算术运算指令，单片机还提供了其他相关的指令，如累加指令（INC）和累减指令（DEC）。

这些指令用于对寄存器或内存中的数值进行自增或自减操作。

通过结合这些指令，开发者可以灵活地进行各种复杂的算术运算。

除了整数运算外，单片机还支持浮点数运算。

浮点数是一种表示实数的方法，包括小数部分和指数部分。

单片机中的浮点数运算通常由相应的指令库来实现。

这些指令库提供了一系列的浮点数运算指令，如浮点数加法指令、浮点数乘法指令等。

通过使用这些指令，单片机可以高效地进行复杂的浮点数计算，满足各种实际应用的需求。

二、逻辑运算逻辑运算主要包括与、或、非、异或等操作。

在单片机中，逻辑运算由相应的指令来实现。

以与运算为例，单片机通常使用AND指令来执行此操作。

AND指令可以将两个操作数的对应位进行与运算，并将结果存储在目标寄存器中。

类似地，OR指令用于或运算，NOT指令用于非运算，XOR指令用于异或运算。

逻辑运算在单片机编程中被广泛应用。

它们可以用于条件判断、位操作、数据处理等多个方面。

例如，在某些应用场景下，我们需要对某个输入信号进行判断，并根据判断结果来执行相应的操作。

这时，我们可以利用逻辑运算指令来进行条件判断，并根据判断结果来选择不同的执行路径。

此外，逻辑运算还可以用于位操作。

位操作主要涉及对数据的位进行开关操作，如位与、位或、位取反等。

通过逻辑运算指令，我们可以实现对数据位的精确控制，提高程序的效率和可靠性。

基于51单片机计算器设计计算器是一种常用的计算工具，用来进行加减乘除等基本运算。

本文将介绍基于51单片机的计算器设计，主要包括功能设计、硬件设计和软件设计。

一、功能设计：1.基本计算功能：实现加法、减法、乘法和除法四种基本运算功能。

2.小数运算功能：支持小数的四则运算。

3.多位数运算功能：支持多位数的四则运算。

4.括号运算功能：支持括号运算，可以进行复杂的运算。

5.求平方功能：支持对一个数求平方。

6.求开方功能：支持对一个数求开方。

7.求倒数功能：支持对一个数求倒数。

8.清零功能：清零计算器，重新开始计算。

9.删除功能：删除输入的数字或者运算符。

二、硬件设计：硬件设计主要包括51单片机、LCD显示屏、矩阵按键、蜂鸣器和电源电路等。

1.51单片机：作为计算器的核心控制器，负责接收输入的数据和指令，并进行相应的计算和显示。

2.LCD显示屏：用于显示计算器的输入和输出结果。

3.矩阵按键：用于接收用户输入的数字和运算符。

4.蜂鸣器：用于发出提示音，比如输入错误时进行报警。

5.电源电路：提供计算器运行所需的电源。

三、软件设计：1.输入处理：计算器通过矩阵按键接收用户输入的数字和运算符，并使用数组保存输入的数据和指令。

2.数字运算：计算器需要根据用户输入的数字和运算符进行相应的运算，如加法、减法、乘法和除法等。

3.显示处理：计算器使用LCD显示屏将输入和计算结果显示出来。

4.错误处理：计算器需要对用户输入错误进行相应的处理，如输入非法字符时进行提示或报警。

5.性能优化：计算器需要进行相关的性能优化，如加入负责时间延迟，以适应不同的使用场景。

四、总结：本文介绍了基于51单片机的计算器设计，包括功能设计、硬件设计和软件设计。

这种计算器可以实现基本的四则运算功能，并支持小数运算、多位数运算和括号运算等复杂运算。

通过合理的硬件设计和软件设计，可以使得计算器更加稳定和可靠。

这种设计不仅可以提高计算器的使用体验，还可以为用户提供更多的计算功能和更加便捷的计算方式。

单片机加减乘除运算代码二进制随着信息技术的不断发展，单片机技术在各个领域的应用越来越广泛。

单片机是一种集成了微处理器、内存、定时、输入/输出接口电路等功能于一体的微型计算机系统。

在很多实际的应用中，单片机需要进行加减乘除运算，而这些运算是以二进制形式进行的。

本文将就单片机的加减乘除运算代码以及二进制表示进行详细的讨论。

一、单片机加法运算代码二进制在单片机中，加法运算可以通过将两个二进制数进行逐位相加来实现。

具体的代码如下所示：```c#include <stdio.h>int m本人n() {unsigned int a = 60; // 二进制表示为 xxxunsigned int b = 13; // 二进制表示为 xxxunsigned int result = 0;// 逐位相加while (b != 0) {result = a ^ b; // 按位异或操作得到无进位的相加结果b = (a b) << 1; // 按位与操作后左移一位得到进位a = result;}printf("加法运算的结果为：d\n", result); // 输出结果return 0;}```二、单片机减法运算代码二进制单片机的减法运算可以通过将被减数和减数进行逐位相减来实现。

具体的代码如下所示：```c#include <stdio.h>int m本人n() {unsigned int a = 60; // 二进制表示为 xxxunsigned int b = 13; // 二进制表示为 xxxunsigned int result = 0;b = ~b + 1; // 将减数取反加一，得到其补码形式// 逐位相减while (b != 0) {result = a ^ b; // 按位异或操作得到无借位的相减结果b = (a b) << 1; // 按位与操作后左移一位得到借位a = result;}printf("减法运算的结果为：d\n", result); // 输出结果return 0;}```三、单片机乘法运算代码二进制单片机的乘法运算可以通过将被乘数和乘数进行逐位相乘并累加得到结果。

基于51单片机的简易教学计算器设计设计目的：本设计旨在基于51单片机实现一个简易的教学计算器，可以进行基本的四则运算，并具备一些辅助功能，帮助学生进行数学计算和学习。

设计要求：1.显示器：使用液晶显示器（LCD）来显示操作数和计算结果。

2.键盘输入：设计一个按键矩阵作为输入设备，用于输入数字和操作符。

3.四则运算：实现加法、减法、乘法和除法四种基本运算。

4.辅助功能：提供开平方、取倒数等辅助功能。

5.界面友好：界面清晰、操作简单。

硬件设计：1.51单片机（AT89C52）：作为计算器的核心芯片，控制程序运行和与外围设备的交互。

2.液晶显示器（LCD）：用于显示操作数和计算结果。

3.按键矩阵：用于输入数字和操作符。

4.运算模块：用于进行四则运算和辅助功能计算。

软件设计：1.系统初始化：初始化51单片机和LCD屏幕，设置键盘矩阵的引脚。

2.输入处理：通过按键矩阵检测用户输入，并将输入的字符存储在缓冲区中。

3.表达式计算：根据用户输入的表达式，通过逆波兰表达式算法将其转换为后缀表达式，并进行计算得到结果。

4.显示结果：将计算结果显示在LCD屏幕上。

5.辅助功能：根据用户选择的辅助功能，进行相应的计算，并显示结果。

6.重置功能：提供清零功能，将计算器的状态和显示结果重置。

操作流程：1.系统初始化：开机时，系统进行初始化，屏幕显示“计算器”字样。

2.输入操作数和操作符：用户通过按键矩阵输入操作数和操作符。

3.计算结果：用户输入“=”符号后，计算器根据输入的表达式进行计算，并将结果显示在LCD屏幕上。

4.辅助功能：在计算结果显示完成后，用户可选择进行辅助功能，如开平方、取倒数等操作。

5.重置功能：用户可通过按下“C”键进行重置，将计算器状态和显示结果清零。

总结：本设计基于51单片机实现了一个简易的教学计算器，具备基本的四则运算功能和一些辅助功能。

其使用液晶显示器作为显示设备，利用按键矩阵进行输入操作，通过逆波兰表达式算法进行计算，并将结果显示在屏幕上。

单片机乘除运算的原理在单片机中，进行乘除运算是非常常见的操作,特别是在涉及到大数计算和精度要求较高的场景中。

单片机通过内部的算术逻辑单元（ALU）来执行乘除运算。

本文将介绍单片机乘除运算的原理。

1.乘法原理在单片机中，乘法是通过多次的移位和累加运算来完成的。

具体而言，乘法可以分为以下几个步骤：1）将乘数和被乘数存储到相应的寄存器中。

2）将被乘数（或乘数）左移一位。

3）将左移的结果与上一步的累加结果相加，得到新的累加结果。

4）重复上述两个步骤，直到乘数中所有的位都被处理完。

5）最后得到的累加结果即为乘法的结果。

下面通过一个简单的例子来说明乘法的原理。

假设我们要计算10乘以5首先，将10存储到一个寄存器A中，将5存储到另一个寄存器B中。

然后，将B左移一位，得到10。

将10与A相加，得到20，并将结果存储到A中。

接下来，继续将B左移一位，得到100。

将100与A相加，得到120，并将结果存储到A中。

最后，将B左移一位，得到1000。

将1000与A相加，得到1020，并将结果存储到A中。

此时，A中的值1020就是10乘以5的结果。

2.除法原理在单片机中，除法一般使用长除法或者二进制除法来实现。

下面分别介绍这两种方法的原理。

2.1长除法长除法是一种逐步减法的方法，用于整数除法。

具体而言，长除法可以分为以下几个步骤：1）将被除数和除数存储到相应的寄存器中。

2）比较被除数和除数的大小，确定商的最高位。

3）进行一次减法运算，得到一个余数。

4）将余数左移一位，并将商的最低位设置为15）重复上述两个步骤，直到被除数小于除数。

6）最后得到的商即为除法的结果。

下面通过一个简单的例子来说明长除法的原理。

假设我们要计算26除以4首先，将26存储到一个寄存器A中，将4存储到另一个寄存器B中。

然后，比较A和B的大小，确定商的最高位为6进一步，将A减去6乘以B，得到2，并将结果存储到A中。

接下来，将A左移一位，并将商的最低位设置为1再次，比较A和B的大小，确定商的次高位为1继续，将A减去1乘以B，得到0，并将结果存储到A中。

第五个试验----跟我学作单片机运算加减乘除法看到这个题目，呵呵，可能好多人要打石头哥的板子；7+5 等于几啊？这还用你教？但是单片机里，数字是用二进制来表示的：这个就有一点拗口啦/虽然我们的教材到这里你可能还没有学会一个指令。

但是我的意思是首先作几个试验，提高大家对单片机的兴趣。

具体的指令太多了，不过还好，一般我们只需要记住常用的10-20 条就够了。

OK,现在开始动手。

我们写入以下两条指令MOV P1,#23HEND这个程序大家想必看得懂，就是把23H 这个16 进制数送往P1 口（即P1.0--P1.7)汇编得到HEX 烧写后然后把芯片插入实验卡座；可以看到P1.0-1.7 的状态为; P1.0 灭P1.1 灭P1.2 亮P1.3 亮P1.4 亮P1.5 灭P1.6 亮P1.7 亮（倚天开发套件运行照片）为什么会这样呢？注意，因为我们的P1 口的8个灯，都是一端接正5V,一端接端口的，那么呢端口为低电平0。

发光管亮。

高电平不亮。

从高往低排列（从1.7---1.0)那么就是00100011。

这个数字就是23H 啦。

什么？你不信？好了，请您接着看！00100011 二进制呢就是100011，按照数学的原则前面的0 不算数。

跟我打开电脑的程序/附件/计算器，然后把计算器设置为科学型。

然后点击二进制，输入100011然后点击一下十六进制可以看到数字变成了23。

这就是我们输入的23H 了，练习：25H+36H？程序如下：MOV R0,#25H;将立即数25 送寄存器R0 MOV A,#36H;将立即数36 送累加器A ADD A,R0；将R0 与A 的内容相加，结果在A NOP;空操作POV P1,A；将累加器A 的值送P1 口。

END；结束将程序编译以后烧入片子运行；可以看到灯的状态为P1.0 灭P1.1 灭P1.2 亮。

51单片机数学运算51单片机是一种常用的微控制器，具有广泛的应用领域。

在数学运算方面，51单片机可以进行基本的算术运算、逻辑运算和位运算等。

本文将介绍51单片机在数学运算方面的应用。

一、算术运算51单片机可以进行加法、减法、乘法和除法等基本的算术运算。

通过使用相关的指令，可以将数值存储在寄存器中，并进行各种算术运算。

例如，可以使用ADD指令将两个数相加，并将结果保存在某个寄存器中。

类似地，可以使用SUB指令进行减法运算，MUL指令进行乘法运算，DIV指令进行除法运算。

二、逻辑运算51单片机可以进行与、或、非和异或等逻辑运算。

逻辑运算常用于判断条件、控制程序流程和实现逻辑控制等。

通过使用相关的指令，可以将两个数进行逻辑运算，并根据结果进行相应的处理。

例如，可以使用AND指令进行与运算，OR指令进行或运算，NOT指令进行非运算，XOR指令进行异或运算。

三、位运算51单片机可以进行位移、与、或、非和异或等位运算。

位运算常用于处理二进制数据和位控制等。

通过使用相关的指令，可以对数据进行位运算，并根据需要进行相应的处理。

例如，可以使用MOV指令将数据移动到某个寄存器中，使用AND指令进行与运算，使用OR指令进行或运算，使用NOT指令进行非运算，使用XOR指令进行异或运算。

四、数值转换51单片机可以进行十进制和二进制、十六进制之间的转换。

通过使用相关的指令和算法，可以将不同进制的数值进行转换，并进行相应的处理。

例如，可以使用MOV指令将十进制数值转换为二进制或十六进制数值，使用CLR指令清除数据，使用INC指令增加数据，使用DEC指令减少数据。

五、数学函数除了基本的算术运算和逻辑运算，51单片机还可以进行一些常用的数学函数计算。

通过使用相关的库函数和算法，可以进行数值的平方、开方、对数、三角函数等计算。

例如，可以使用库函数sqrt计算一个数的平方根，使用库函数log计算一个数的自然对数，使用库函数sin计算一个角度的正弦值。

单片机指令的数学运算与数据处理在单片机的开发过程中，数学运算与数据处理是不可或缺的重要部分。

单片机通过指令对数据进行处理和运算，以实现各种功能。

本文将讨论单片机指令的数学运算与数据处理，并探讨相关的应用。

一、数值运算指令单片机可以执行各种数值运算，包括加法、减法、乘法、除法等。

这些数值运算指令可以直接对数据进行操作，以实现各种复杂的计算需求。

1. 加法指令加法指令可以将两个操作数相加，并将结果存储到指定的目标寄存器或内存位置中。

例如，ADD指令可以将寄存器A和寄存器B中的数据相加，并将结果存储到寄存器C中。

2. 减法指令减法指令可以将一个操作数减去另一个操作数，并将结果存储到指定的目标寄存器或内存位置中。

例如，SUB指令可以将寄存器A中的数据减去寄存器B中的数据，并将结果存储到寄存器C中。

3. 乘法指令乘法指令可以将两个操作数相乘，并将结果存储到指定的目标寄存器或内存位置中。

例如，MUL指令可以将寄存器A和寄存器B中的数据相乘，并将结果存储到寄存器C中。

4. 除法指令除法指令可以将一个操作数除以另一个操作数，并将商和余数存储到指定的目标寄存器或内存位置中。

例如，DIV指令可以将寄存器A 中的数据除以寄存器B中的数据，并将商存储到寄存器C中，余数存储到寄存器D中。

二、逻辑运算指令除了数值运算，单片机还可以执行逻辑运算，包括与、或、非、异或等。

这些逻辑运算指令可以对数据进行位级操作，以实现各种逻辑运算需求。

1. 与运算指令与运算指令可以对两个操作数进行逐位与运算，并将结果存储到指定的目标寄存器或内存位置中。

例如，AND指令可以将寄存器A和寄存器B中的数据进行逐位与运算，并将结果存储到寄存器C中。

2. 或运算指令或运算指令可以对两个操作数进行逐位或运算，并将结果存储到指定的目标寄存器或内存位置中。

例如，OR指令可以将寄存器A和寄存器B中的数据进行逐位或运算，并将结果存储到寄存器C中。

3. 非运算指令非运算指令可以对一个操作数进行逐位取反，并将结果存储到指定的目标寄存器或内存位置中。

目录一、任务说明 (2)二、原理图绘制说明 (3)三、流程图绘制以及说明 (5)1显示程序设计 (5)2键盘识别程序设计 (6)3运算程序设计 (8)4风鸣器程序设计 (9)四、PROTEUS仿真说明 (10)五、课程设计体会 (15)附I：计算器电路原理图 (16)附II：源程序代码 (17)参考文献 (34)一、任务说明本设计是一个实现加、减、乘、除的计算器，它的硬件主要由四部分组成，一个AT89C51单片机芯片，一个八位共阳极的数码管，一个四乘四的键盘，一个排阻做P0口的上拉电阻，它可以实现结果低于65535的加、减、乘、除运算。
