夹具的基本知识共49页

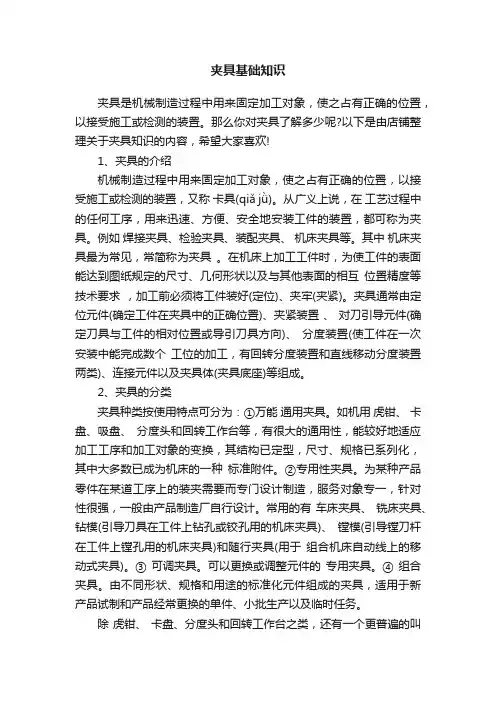

夹具基础知识夹具是机械制造过程中用来固定加工对象，使之占有正确的位置，以接受施工或检测的装置。

那么你对夹具了解多少呢?以下是由店铺整理关于夹具知识的内容，希望大家喜欢!1、夹具的介绍机械制造过程中用来固定加工对象，使之占有正确的位置，以接受施工或检测的装置，又称卡具(qiǎ jǜ)。

从广义上说，在工艺过程中的任何工序，用来迅速、方便、安全地安装工件的装置，都可称为夹具。

例如焊接夹具、检验夹具、装配夹具、机床夹具等。

其中机床夹具最为常见，常简称为夹具。

在机床上加工工件时，为使工件的表面能达到图纸规定的尺寸、几何形状以及与其他表面的相互位置精度等技术要求，加工前必须将工件装好(定位)、夹牢(夹紧)。

夹具通常由定位元件(确定工件在夹具中的正确位置)、夹紧装置、对刀引导元件(确定刀具与工件的相对位置或导引刀具方向)、分度装置(使工件在一次安装中能完成数个工位的加工，有回转分度装置和直线移动分度装置两类)、连接元件以及夹具体(夹具底座)等组成。

2、夹具的分类夹具种类按使用特点可分为：①万能通用夹具。

如机用虎钳、卡盘、吸盘、分度头和回转工作台等，有很大的通用性，能较好地适应加工工序和加工对象的变换，其结构已定型，尺寸、规格已系列化，其中大多数已成为机床的一种标准附件。

②专用性夹具。

为某种产品零件在某道工序上的装夹需要而专门设计制造，服务对象专一，针对性很强，一般由产品制造厂自行设计。

常用的有车床夹具、铣床夹具、钻模(引导刀具在工件上钻孔或铰孔用的机床夹具)、镗模(引导镗刀杆在工件上镗孔用的机床夹具)和随行夹具(用于组合机床自动线上的移动式夹具)。

③ 可调夹具。

可以更换或调整元件的专用夹具。

④ 组合夹具。

由不同形状、规格和用途的标准化元件组成的夹具，适用于新产品试制和产品经常更换的单件、小批生产以及临时任务。

除虎钳、卡盘、分度头和回转工作台之类，还有一个更普遍的叫刀柄，一般说来，刀具夹具这个词同时出现时，大多这个夹具指的就是刀柄。

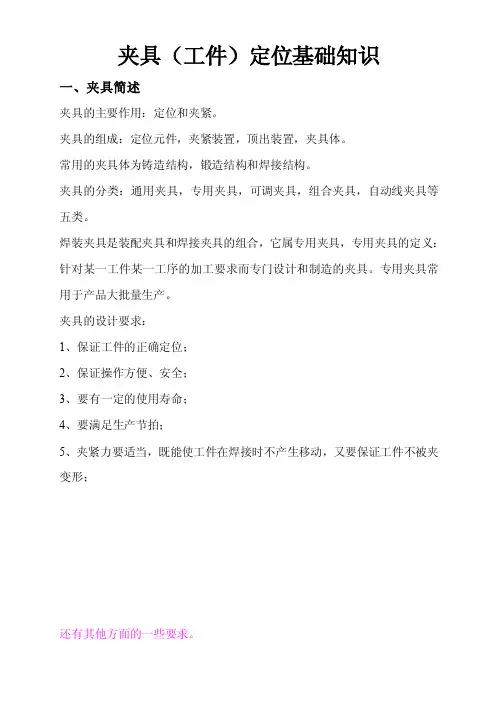

夹具（工件）定位基础知识一、夹具简述夹具的主要作用：定位和夹紧。

夹具的组成：定位元件，夹紧装置，顶出装置，夹具体。

常用的夹具体为铸造结构，锻造结构和焊接结构。

夹具的分类：通用夹具，专用夹具，可调夹具，组合夹具，自动线夹具等五类。

焊装夹具是装配夹具和焊接夹具的组合，它属专用夹具，专用夹具的定义：针对某一工件某一工序的加工要求而专门设计和制造的夹具。

专用夹具常用于产品大批量生产。

夹具的设计要求：1、保证工件的正确定位；2、保证操作方便、安全；3、要有一定的使用寿命；4、要满足生产节拍；5、夹紧力要适当，既能使工件在焊接时不产生移动，又要保证工件不被夹变形；还有其他方面的一些要求。

二、工件的自由度一个工件共有六个自由度，分别是：沿X 、Y 、Z 轴有不同位置（即沿X 、Y 、Z 轴的移动,分别用X 、Y 、Z 表示），也可以绕X、Y 、Z轴回转方向有不同位置（即绕X 、Y 、Z表示），见下面示意图。

三、工件的定位原则六点定位原则，即3（面）、2（线）、1（点）定位原则。

见下图：当工件与A 面（1、2、3点）接触时，限制自由度Z 、三个自由度；与B 面（4、5点）接触时，限制X 、两个自由度；与C 面（6点）接触时，限制Y 一个自由度。

（其中A 面称为定位基面、B 面称为导向基面、C 面称为定程基面）。

3、2、1定位法称为完全定位法。

四、常见定位方式1、完全定位，刚好限制6个自由度；2、不完全定位（限制自由度少于6个，也称欠定位，定位不足）；造成的后果是工件定位不稳定，焊接后尺寸不稳定；3、过定位（一个自由度被重复限制）；会造成三个后果：工件变形、在夹具上上下件都很困难、定位元件损坏或松动；五、典型单一定位形态的特点六、主定位和辅定位起主要定位作用的是主定位元件（销），一般是圆形销或是主基准面；起辅助定位作用的是辅定位元件（销），一般是菱形销或辅基准面。

主定位销可以同时限制多个自由度，而辅定位销一般只限制一到两个自由度。

Ⅰ.夹具是什么？1．夹具的概念夹具（JIG）是在制造产业当中，作为一个生产的辅助条件，是把加工对象及安装对象迅速、准确地定位和固定的特殊工具。

一般指包括工件定位、支撑、夹紧的装置，还有实际工作当中工具的导向机构的一体化设备。

工件控制是什么？从事生产工厂工作的技术员（工位技术员，工具设计员）需根据产品图纸上的公差制作夹具，如果产品的尺寸有所变动，就意味着不能将工件准确地定位到夹具上。

定位工件时如何规定产品尺寸变动的余地，叫做工件控制。

与此相关的内容有a. 定位的概念：与操作者的熟练程度无关，总是将工件放置在一定的位置。

b. 支撑的概念：防止由工件的自重、工具施加力产生的变形。

c. 夹紧的概念：施加任何外力也能保持一定位置。

2．夹具使用目的及效果1）夹具的主要目的是为了将工件快速、准确地定位以及适合的支撑、维持，使在同一夹具上生产的所有工件都固定在特定的范围内，保证产品的精密性和互换性。

2）使用夹具可以在各种加工、组装等工作当中减少工作时间，进行高效率的工作。

3）可以将复杂的工作单一化，提高经济效益，将只有熟练工完成的工作，完全可以由未熟练工来完成。

简单地说，可以提高生产效率，保证产品质量及互换性维持和减小加工（组装）费用。

3．夹具的种类及分类夹具的种类可大致分为装配用夹具，加工用夹具，检查用夹具等。

1）装配用夹具作为把单件通过结合，连接，焊接等方法装配为完制品的夹具，需满足以下条件：第一，工件的取放要容易，第二，所有的工作尽量在夹具夹紧的状态下完成，第三，工作条件要选择最方便的位置进行，第四，零件要固定在正确的位置，最后，焊接的情况，要求俯视工作姿势的作业性，一般可分为机械装配夹具，焊接夹具，用粘合剂的装配夹具等。

（1）机械装配夹具可拆装零件的螺栓连接、铆接的装配夹具、当前车身工厂的DR HINGE装配夹具、车门铰链左右结合装置属于这种类型，还有，为了与焊接装配夹具或粘合剂结合夹具，也可以包括折边机。

夹具设计知识点夹具设计是机械制造中的重要环节，广泛应用于各种生产过程中，它的设计质量直接关系到产品的质量和生产效率。

本文将介绍夹具设计的主要知识点，包括夹具的基本原理、设计要点、常见类型以及设计注意事项。

一、夹具的基本原理夹具是用来固定和夹持工件，以保证工件在加工过程中的稳定性和精度。

夹具设计的基本原理包括以下几点：1. 确定夹持位置：根据产品的工艺要求和加工过程的特点，确定夹持工件的位置和方式。

夹具的位置应使得工件能够稳定地固定在加工位置上，并保证加工刀具的正常使用。

2. 选择夹持方式：根据工件的形状和加工要求，选择适合的夹持方式。

常见的夹持方式有机械夹持、液压夹持、气动夹持等，具体选择取决于工件的特点和加工条件。

3. 确定夹紧力：夹具对工件施加的夹紧力应能够保证工件的稳定性和加工精度，但又不能过大，以免对工件造成损坏。

夹具的夹紧力需根据工艺要求和加工材料的特性进行合理估算。

4. 考虑工件的变形：在夹具设计过程中，需考虑工件受到夹持力的影响而产生的变形问题。

通过合理布置夹具支撑点和增加弹性元件等方式，可以有效减小工件的变形。

二、夹具设计要点夹具设计的关键在于满足工件的保持、定位和夹持要求，以及简化夹具的结构、提高夹持效果。

以下是夹具设计的一些要点：1. 合理选材：夹具的材料应具有足够的强度和刚性，以承受加工过程中的力和压力。

常用的夹具材料有优质钢材、硬质合金等。

2. 精确定位：夹具的定位部件应设计精确，能够准确定位工件，并保证工件在加工过程中的位置稳定。

3. 提高刚性：夹具的结构应尽量增加刚性，以减小振动和变形，提高加工精度。

合理设计夹具的支撑结构和增加加强筋等方式可以有效提高夹具的刚性。

4. 具备调节功能：夹具应具备一定的调节功能，以适应不同形状和尺寸的工件。

通过加装调节装置或使用可调节的夹具元件，可以实现对工件的有效夹持。

三、常见夹具类型夹具设计根据不同的工件形状和加工要求，可以采用不同的夹具类型。

夹具设计要学哪些知识点夹具设计要学习的知识点夹具是工业生产过程中一种常见的辅助工具，用于固定工件或工具，完成加工、检测等操作。

夹具设计作为一门专业领域，需要掌握一系列相关的知识点。

本文将介绍夹具设计所需学习的主要知识点。

一、工艺学知识夹具设计的首要任务是根据工件的加工工艺要求，确定适合的夹具结构和定位方式。

因此，掌握工艺学知识是必不可少的。

包括对加工工艺流程、工艺参数、工艺设备等方面的了解，以便为夹具设计提供合理的依据。

二、机械知识1.材料力学知识：夹具作为承载和固定工件的工具，其结构要具备足够的刚度和强度。

因此，需要掌握材料的强度学、应变学等力学知识，以确保夹具的可靠性和稳定性。

2.机械制图：夹具设计是一个具体的实体物体，因此需要运用机械制图知识绘制夹具的图纸，包括三视图、剖视图、局部放大视图等。

掌握机械制图能力可以更好地表达夹具设计的构思和细节。

三、工程测量学知识夹具设计离不开工程测量学的支持，因为正确的工件测量和定位是夹具设计的基础。

了解测量仪器和测量技术，掌握不同测量方法的原理和适用范围，对夹具设计的准确性和可靠性有着重要的影响。

四、计算机辅助设计与制造知识近年来，计算机辅助设计与制造技术在夹具设计中的应用越来越广泛。

掌握CAD软件的使用技巧可以提高夹具设计的效率和精度。

而了解CAM技术和数控加工技术，可以更好地实现夹具的制造和运用。

五、工业设计知识夹具作为一种辅助工具，不只在功能上要实用，也要在外观上具备美观、人性化的特点。

因此，掌握工业设计知识对于夹具设计也很重要。

了解人体工程学、色彩搭配、外观设计原则等方面的知识，可以帮助提升夹具的设计品质。

六、制造工艺知识夹具不仅要设计好，还需要具备可制造性。

因此，了解制造工艺知识对于夹具设计也非常重要。

包括工艺选型、加工难点、工艺装备等方面的知识，可以帮助夹具设计师更好地与制造工艺工程师进行沟通和合作。

综上所述，夹具设计要学习的知识点涉及工艺学、机械学、测量学、CAD/CAM技术、工业设计和制造工艺等多个方面。

前言我们目前使用的装配夹具是产品生产过程中不可缺少的，是安全自如地进行装配操作，保证产品质量的重要工具。

在我们产品制造的生产活动即从准备工序到完成工序的全过程中使用很多这样的工具。

另外，目前的PPC、FAX、NIP系列产品趋于高精度化，产品的生产方法也从以手工、工具为主，逐步向设备及夹具发展，尤其在总系统中FA化的工序上有更大的变化。

对使用这些夹具的我们来说，如向导、活用，改善这些夹具都是很重要的。

所以，草率或错误地使用这些夹具的话，就会使操作产生偏差，对产品质量及安全都会带来不良影响。

因此，有关夹具的基本知识及维护都是极为重要的。

本手册简明地记载了至今积累起来的有关装配夹具的知识及经验，请大家一读，并在实际中做为改善活动的入门书加以灵活应用。

目录1夹具的基本知识1.1配夹具的历顺1.2 装配夹具的定义1.3 装配夹具的目的1.4 装配夹具的种类1.5 主要使用的装配夹具2 装配使用的生产过程2.1 装配夹具的制作步骤2.2 装配夹具的制作天数.2.3 制作装配夹具时使用的书写格式及方法. 3制作装配夹具时使用的书写格式及方法.3.1 装配夹具的联系单装配夹具的基本设计要求书.夹具概略图.装配夹具的命名方法装配夹具的表示号码装配夹具的检查清单4装配夹具的材质4.1 主要装配夹具的材质材质的特点5、要装配夹具功能一览表6、配夹具设计的日常管理7、装配夹具的检查7.1 装配夹具的检查a)检查时间的书写格式b)装配夹具的保养8、制作装配夹具的心得9、装配夹具的改善事例10、装配夹具人为错误码率例子.1、夹具的基本知识1.1装配夹具的历史在生产产品时,为了设法找出一个简易,高效的制做方法,人们考虎到了夹具(JIG),大约60年前做了夹具技术由美国传入.日本从那时起便把夹具称做,现场操作人员使用一般工作机器,设法制出来使用.实际的操作人员设法制作.在整个工序中有计划地制作.夹具在日本的发展1927-1928:简单的夹具逐渐地被制造出来.1942-1944:在战争情况下,由于需要紧急增产,所以打下了进一点发展的基础.1.2 装配夹具的定义:在装配、检查调整等过程中,为了提高操作效率,并使品质性纳入规格公差内,而制作的辅助装置.1.3 装配夹具的目的:装配夹具的目的在于防止操作误差,迅速、价廉、可靠地制造出优良产品。

夹具知识点总结夹具是指用来固定工件、件的装置或工具，广泛应用于机械加工、装配和检测等工艺过程中。

本文将从夹具的定义、分类、结构与功能、设计原则等方面进行总结和论述。

1. 夹具的定义夹具是一种用于固定工件或件的专用装置，通过夹持工件来确保其在加工或装配过程中的稳定性和精度。

夹具的优点包括提高生产效率、保证工件加工质量和工艺稳定性等。

2. 夹具的分类夹具可以根据其应用领域和结构特点进行分类。

常见的夹具分类包括以下几种：- 手工夹具：主要用于简化操作、提高工作效率和保证操作员安全。

- 机械夹具：通过机械传动装置实现夹持工件，广泛应用于机床上的切削加工过程。

- 液压夹具：利用液压装置实现工件夹持，具有夹紧力大、灵活可调和操作方便等特点。

- 气动夹具：利用气动装置实现工件夹持，适用于对夹紧力要求不高的场合。

3. 夹具的结构与功能夹具的结构和功能各不相同，根据具体的工件要求和加工过程，夹具的结构可以有所不同。

常见的夹具结构包括以下几种：- 吸盘夹具：通过真空吸盘吸附工件表面，用于固定平面工件，如玻璃、金属板等。

- 机械手夹具：利用机械手臂实现工件的抓取和固定，适用于自动化生产线上的工件处理。

- 夹具握持爪：通过机械结构实现对工件的夹持，可以调整夹紧力和夹紧范围。

夹具的功能主要包括以下几个方面：- 夹持工件：保证工件在加工过程中的稳定性和精度。

- 定位工件：确保工件在加工前后的位置保持一致。

- 推动工件：通过夹具的运动来推动工件，实现加工或装配操作。

4. 夹具的设计原则夹具的设计是基于工艺要求和工件特点，要求夹具设计满足以下原则：- 稳定性原则：夹具在固定工件过程中保持稳定，避免工件的移动和晃动。

- 精度原则：夹具夹持工件要保证其位置和尺寸精度，确保加工质量和工艺要求。

- 通用性原则：夹具在适应不同类型工件的同时，具备灵活性和可调性。

- 安全性原则：夹具设计要考虑操作员的安全，避免夹具本身的意外伤害。

总结：夹具作为一种专用装置，在机械加工和装配过程中发挥着重要作用。

夹具设计的重要知识点夹具设计是工艺装备制造中非常重要的一环。

夹具的设计质量直接关系到工件加工的精度和效率。

本文将介绍夹具设计中的一些重要知识点，包括夹具的定义和分类、夹具设计的原则以及一些常用的夹具设计技术。

一、夹具的定义和分类夹具是指用来夹持工件以便进行加工的装置。

它通过夹持工件，使其保持正确的位置和姿态，从而确保工件在加工过程中不会发生位移或者变形，以达到预期的加工效果。

夹具广泛应用于各个行业的加工生产中，如机械制造、汽车制造等。

根据夹持的方式和形式，夹具可以分为机械夹具、真空夹具、磁力夹具等多种类型。

机械夹具是最常见的一种夹具，它通过机械装置实现对工件的夹持。

真空夹具利用负压原理，通过与工件表面形成负压区域来实现夹持。

磁力夹具则利用磁力吸附工件，实现夹持目的。

二、夹具设计的原则1. 稳定性原则：夹具设计应确保工件在夹持过程中具有良好的稳定性，防止工件发生位移或者变形。

要特别注意夹具的刚度和稳定性，以提高夹持的可靠性。

2. 重复性原则：夹具设计应考虑到实际生产中的重复使用需求，尽量减少调整和装夹时间。

夹具的调整和装夹过程应简便、快捷，以提高生产效率。

3. 适应性原则：夹具设计时应考虑到工件的不同形状和尺寸需求，使夹具能够适应多样化的加工要求。

夹具应具备可调节的功能，以适应各种工件的夹持。

4. 安全性原则：夹具设计应确保操作人员的安全。

夹具应具备良好的防护装置，避免操作人员接触到夹具的危险部位。

同时，夹具的结构应牢固稳定，防止夹具在工作过程中出现破损或者松动。

三、常用的夹具设计技术1. 夹爪设计：夹爪是夹具中的重要组成部分，它直接与工件接触，承担着夹持和传递切削力的任务。

夹爪的设计应考虑到工件形状、尺寸和材料的因素，以保证夹持的稳定性和准确性。

2. 夹持力设计：夹持力是指夹具对工件的夹紧力量。

夹持力的大小直接关系到工件的稳定性和加工质量。

夹具设计时应合理确定夹持力的大小，避免过大或者过小，从而影响加工效果。

工装夹具知识点工装夹具是一种用于夹持、固定和支撑工件的专用工具。

它在工业生产中起到重要的作用，可以提高工作效率，保证产品质量。

本文将从工装夹具的定义、分类、设计原则和应用领域等方面进行详细介绍。

一、工装夹具的定义工装夹具是指用于保持工件在加工或装配过程中的固定位置，以便进行加工、装配、测量或检查的专用工具。

它可以固定工件，使其保持稳定的姿态，从而确保工作的精度和一致性。

二、工装夹具的分类根据夹持方式和使用场景，工装夹具可以分为以下几类：1. 机械夹具：通过机械手段实现对工件的夹持，如卡盘、夹头等；2. 液压夹具：通过液压系统实现对工件的夹持，如液压夹具、液压卡盘等；3. 气动夹具：通过气动系统实现对工件的夹持，如气动夹具、气动卡盘等；4. 电磁夹具：通过电磁原理实现对工件的夹持，如电磁夹具、电磁卡盘等；5. 真空夹具：通过负压吸附原理实现对工件的夹持，如真空吸盘、真空夹具等。

三、工装夹具的设计原则1. 稳定性原则：夹具的设计应保证工件在加工过程中的稳定性，防止工件发生位移或变形，影响加工精度；2. 刚性原则：夹具的结构应具备足够的刚性，以保证在加工过程中不产生变形或振动，影响加工质量；3. 精度原则：夹具的夹持部分应具备较高的精度，以保证夹持工件的精度要求；4. 可靠性原则：夹具的结构应具备足够的强度和稳定性，以确保在长时间使用中不发生故障或失效；5. 适用性原则：夹具的设计应考虑到不同工件的特点和加工要求，以便灵活适应不同的加工任务。

四、工装夹具的应用领域工装夹具广泛应用于各个行业的生产加工过程中，特别是对于大批量、高精度的产品生产更为重要。

以下是几个典型的应用领域：1. 汽车制造业：在汽车车身焊接、装配和测量过程中，工装夹具用于固定车身零部件，确保焊接质量和装配精度；2. 机械制造业：在机床加工过程中，工装夹具用于固定工件，保证加工精度和效率；3. 电子制造业：在电子产品的组装过程中，工装夹具用于固定电子元器件，确保组装质量和一致性；4. 航空航天业：在航空航天产品的生产中，工装夹具用于固定各种复杂形状的工件，确保加工精度和安全性；5. 医疗器械业：在医疗器械的生产过程中，工装夹具用于固定和定位器械部件，确保产品的精度和安全性。

⼯装基本知识夹具基本知识A、⼯装种类⼯装在焊装车间有夹具、⼯位器具、吊具、上位机吊具（涂装）、模具、焊接辅具等。

B、夹具⼀、组成夹具分为⼿动和⽓动，包括电⽓控制的夹具夹具⼀般由基准⾯、⾓座、规制板、夹⽖、定位销、定位⾯、轴承、夹钳、⽓缸及⽓动元件组成。

主要通过定位⾯、定位销、夹⽖进⾏定位和夹紧，从⽽确保⼯件的位置精度。

⽓动部分由⽓缸、难燃管、快速接头、控制阀、⽓动三联件、⽓压表、三通、球阀组成。

⽓缸⼀般有夹紧（CK系列）、薄型（CQ2系列）、轻型（CG1系列）、标准型（CA1系列）等型号。

控制阀有限流阀、⼿动式、按钮式、滚轮杠杆型、⼆位五通型、电磁阀等。

快速接头分带螺纹和不待螺纹的，有L、Y、T等型。

⼆、作⽤与原理作⽤：夹具主要作⽤是夹紧和定位1、⼯件夹紧原理为使⼯件在定位件上所占有的规定位置在加⼯过程中保持不变，就要⽤夹紧装置将⼯件夹紧。

才能保证⼯件的定位基准与夹具上的定位表⾯可靠地接触，防⽌在加⼯过程中移动、振动或变形。

由于⼯件的夹紧装置是和定位紧密联系的，因此，夹紧⽅法的选择应与定位⽅法的选择⼀起考虑。

在设计夹紧装置时，应考虑夹紧⼒的选择，夹紧机构的合理设计及其传动⽅法的确定。

关于夹紧⼒的选择应包括⽅向、作⽤点及⼤⼩这三个要素的确定。

夹紧装置选择合适，不仅可以显著地缩短辅助时间，保证产品质量，提⾼劳动⽣产率，⽽且还可以⽅便⼯⼈操作，减轻体⼒劳动。

夹紧⼒作⽤在具体选择时还应注意以下⼏点：（1）夹紧⼒合⼒的作⽤点⼀般应靠近⽀承表⾯的⼏何中⼼，也既作⽤于⽀撑三⾓形的中⼼。

这样可使夹紧⼒较均匀地分布在接触表⾯上。

（2）夹紧⼒作⽤点应尽可能靠近加⼯⾯，使加⼯⼒对于夹紧⼒作⽤点的⼒矩变⼩，这样可减少⼯件的转动趋势或振动。

夹紧⼒作⽤点的数⽬增多，能使⼯件夹紧均匀，提⾼夹紧的可靠性，减少夹紧⼒的变形。

2、定位1、在定位时，每个⼯件在夹具中的位置是不确定的，对同⼀批⼯件来说，各件的位置也将是不⼀致的。

⼯件位置的这种不确定性，可⽤空间直⾓坐标轴分为以下6个⽅⾯，⼯件有6个⾃由度，沿三坐标轴的移动⾃由度和绕三坐标轴的转动⾃由度。

夹具知识点夹具是一种用于固定和支撑工件的装置，广泛应用于各个行业的生产制造过程中。

它们在加工过程中起着关键的作用，帮助提高生产效率、保证产品质量，并提供安全的工作环境。

本文将从夹具的定义、分类、设计和应用等方面，介绍夹具的相关知识点。

一、夹具的定义夹具是一种用于固定和支撑工件的装置，它能够确保工件在加工过程中的稳定和准确。

夹具可以通过固定和支撑工件，使其在加工过程中保持正确的位置和姿态，从而保证产品的加工质量。

二、夹具的分类夹具可以根据不同的特点和功能进行分类，主要包括以下几种类型。

1.机械夹具：机械夹具是一种通过机械原理来固定和支撑工件的装置。

它通常包括夹具本体和夹具部件，通过调整夹具部件的位置和角度，来适应不同形状和尺寸的工件。

2.液压夹具：液压夹具是一种通过液压原理来固定和支撑工件的装置。

它利用液体的压力来产生固定力，从而保证工件在加工过程中的稳定性。

3.气动夹具：气动夹具是一种通过气动原理来固定和支撑工件的装置。

它利用气体的压力来产生固定力，从而保证工件在加工过程中的稳定性。

三、夹具的设计夹具的设计是夹具制造过程中的关键环节，它直接影响着夹具的性能和使用效果。

在夹具设计过程中，需要考虑以下几个方面。

1.工件形状和尺寸：夹具的设计应根据工件的实际形状和尺寸来确定，确保夹具能够完全固定和支撑工件。

2.加工精度要求：夹具的设计应考虑到工件的加工精度要求，确保夹具能够提供足够的刚性和稳定性，以满足工件的加工要求。

3.操作便捷性：夹具的设计应考虑到操作的便捷性，使操作人员能够轻松地进行夹具的安装和调整。

四、夹具的应用夹具广泛应用于各个行业的生产制造过程中，主要包括以下几个方面。

1.金属加工：在金属加工过程中，夹具能够固定和支撑工件，保证工件的加工精度和加工质量。

2.木工加工：在木工加工过程中，夹具能够固定和支撑木材，使操作人员能够方便地进行木工加工。

3.塑料加工：在塑料加工过程中，夹具能够固定和支撑塑料制品，保证塑料制品的加工精度和质量。
