工装夹具设计要点【干货分享】

【专业知识】焊接工装夹具的设计方法与技巧，都在这了在焊接过程中，各种工装夹具必不可少，特别是各种产品不同需要的工装夹具也不同，因此，焊接工程师要懂得应用和设计工装，才能使焊接工艺达到最佳水平。

先来看几个简单实用的焊接夹具要想焊接夹具实用、方便，还得自己动手动脑设计。

今天小编在这里为大家整理了一套资料，供大家选用。

1．夹具设计的基本要求（1）工装夹具应具备足够的强度和刚度（2）夹紧的可靠性（3）焊接操作的灵活性（4）便于焊件的装卸（5）良好的工艺性2．工装夹具设计的基本方法与步骤（1）设计前的准备夹具设计的原始资料包括以下内容：1）夹具设计任务单；2）工件图样及技术条件；3）工件的装配工艺规程；4）夹具设计的技术条件；5）夹具的标准化和规格化资料，包括国家标准、工厂标准和规格化结构图册等。

（2）设计的步骤1）确定夹具结构方案2）绘制夹具工作总图阶段3）绘制装配焊接夹具零件图阶段4）编写装配焊接夹具设计说明书5）必要时，还需要编写装配焊接夹具使用说明书，包括机具的性能、使用注意事项等内容。

3．工装夹具制造的精度要求夹具的制造公差，根据夹具元件的功用及装配要求不同可将夹具元件分为四类：1）第一类是直接与工件接触，并严格确定工件的位置和形状的，主要包括接头定位件、V形块、定位销等定位元件。

2）第二类是各种导向件，此类元件虽不与定位工件直接接触，但它确定第一类元件的位置。

3）第三类属于夹具内部结构零件相互配合的夹具元件，如夹紧装置各组成零件之间的配合尺寸公差。

4）第四类是不影响工件位置，也不与其它元件相配合，如夹具的主体骨架等。

4．夹具结构工艺性（1）对夹具良好工艺性的基本要求1）整体夹具结构的组成，应尽量采用各种标准件和通用件，制造专用件的比例应尽量少，减少制造劳动量和降低费用。

2）各种专用零件和部件结构形状应容易制造和测量，装配和调试方便。

3）便于夹具的维护和修理。

（2）合理选择装配基准1）装配基准应该是夹具上一个独立的基准表面或线，其它元件的位置只对此表面或线进行调整和修配。

工装夹具设计的方法1、夹具设计的基本要求由于产品结构的技术条件、施焊工艺以及工厂具体情况等的不同，对所选用及设计的夹具均有不同的特点及要求。

目前，就装配焊接结构生产中所使用的多数夹具而言，其共性的要求有以下几方面：（1）工装夹具应具备足够的强度和刚度夹具在生产中投入使用时要承受着多种力的作用，如焊件的自重、夹紧反力、焊接变形引起的作用力、翻转时可能出现的偏心力等，所以夹具必须有一定的强度与刚度。

（2）夹紧的可靠性夹紧时不能破坏工件的定位位置，必须保证产品形状、尺寸符合图样要求。

既不能允许工件松动滑移，又不能使焊件的拘束度过大而产生较大的拘束应力。

因此，手动夹具操作时的作用力不可过大，机动压紧装置作用力应采用集中控制的方法。

（3）焊接操作的灵活性使用夹具生产应保证足够的装配焊接空间，使操作人员有良好的视野和操作环境，使焊接生产的全过程处于稳定的工作状态。

（4）便于焊件的装卸操作时应考虑制品在装配定位焊或焊接后能顺利地从夹具中取出，还要注意制品在翻转或吊运时不受损坏。

（5）良好的工艺性所设计的夹具应便于制造、安装和操作，便于检验、维修和更换易损零件。

设计时，还要考虑车间现有的夹紧动力源、吊装能力以及安装场地等因素，降低夹具制作成本。

2、工装夹具设计基本方法为保证用设计出的夹具生产出符合设计要求的工件，就要了解工件在生产中及本身构造上的特点及要求，这是设计夹具的依据，是设计人员应细致研究并掌握的原始资料。

夹具设计的原始资料包括以下内容：（1）夹具设计任务单任务单中说明工件图号、夹具的功用、生产批量、对该夹具的要求以及夹具在工件制造中所占地位和作用。

任务单是夹具设计者接受任务的依据。

（2）工件图样及技术条件研究图样是为了掌握工件尺寸链的结构、尺寸公差及制造精度等级。

此外，还需了解与本工件有配合关系的零件在构造上它们之间的联系。

研究技术条件是为了明确在图样上未完全表达的问题和要求，对工件生产技术要求获得一个完整的概念。

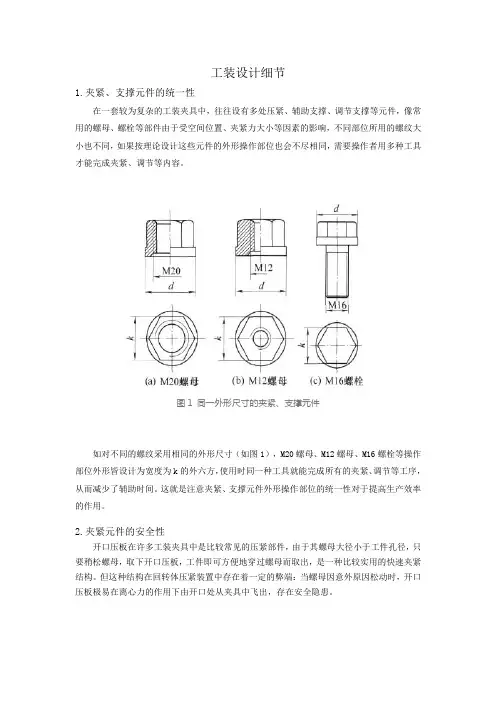

工装设计细节1.夹紧、支撑元件的统一性在一套较为复杂的工装夹具中，往往设有多处压紧、辅助支撑、调节支撑等元件，像常用的螺母、螺栓等部件由于受空间位置、夹紧力大小等因素的影响，不同部位所用的螺纹大小也不同，如果按理论设计这些元件的外形操作部位也会不尽相同，需要操作者用多种工具才能完成夹紧、调节等内容。

图1 同一外形尺寸的夹紧、支撑元件如对不同的螺纹采用相同的外形尺寸（如图1），M20螺母、M12螺母、M16螺栓等操作部位外形皆设计为宽度为k的外六方，使用时同一种工具就能完成所有的夹紧、调节等工序，从而减少了辅助时间。

这就是注意夹紧、支撑元件外形操作部位的统一性对于提高生产效率的作用。

2.夹紧元件的安全性开口压板在许多工装夹具中是比较常见的压紧部件，由于其螺母大径小于工件孔径，只要稍松螺母，取下开口压板，工件即可方便地穿过螺母而取出，是一种比较实用的快速夹紧结构。

但这种结构在回转体压紧装置中存在着一定的弊端：当螺母因意外原因松动时，开口压板极易在离心力的作用下由开口处从夹具中飞出，存在安全隐患。

图2 回转体夹紧装置部件若设计为图2a这种结构的压紧装置可有效改变这一状况。

图2b开口压板上车削盲孔D+1，深度1-2mm。

压紧用带肩螺母（图2c）肩径加工为D。

当工作时，旋紧的带肩螺母其肩部进入开口压板的盲孔内，一旦带肩螺母稍有松动，由于其肩部已嵌在盲孔内，所以压板不会立即飞出，而此时操作者能明显地感知工件的松动，停车再次旋紧即可，从而保证了压紧的安全性。

卸下工件时，只需将带肩螺母的肩部旋出开口压板盲孔深度，就能轻而易举地卸下工件。

3. 夹紧元件的耐用性同样一件压紧部件，由于设计结构不同，其使用寿命也不同。

图3中所示的中间开口压板的刚性要强于侧面开口压板，从耐用性也更优，即中间开口压板的使用寿命长，从而能够有效减少工装费用。

图3 不同结构的压板4. 定位元件的灵活性定位基准在最初的工序中是铸造、锻造或轧制等得到的表面，我们称为粗基准。

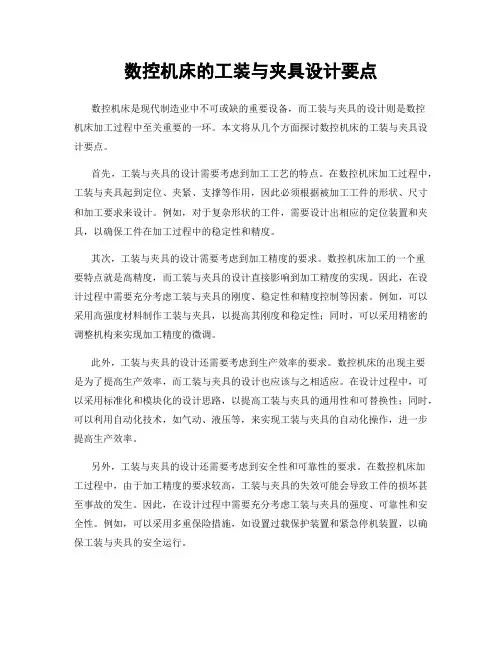

数控机床的工装与夹具设计要点数控机床是现代制造业中不可或缺的重要设备，而工装与夹具的设计则是数控机床加工过程中至关重要的一环。

本文将从几个方面探讨数控机床的工装与夹具设计要点。

首先，工装与夹具的设计需要考虑到加工工艺的特点。

在数控机床加工过程中，工装与夹具起到定位、夹紧、支撑等作用，因此必须根据被加工工件的形状、尺寸和加工要求来设计。

例如，对于复杂形状的工件，需要设计出相应的定位装置和夹具，以确保工件在加工过程中的稳定性和精度。

其次，工装与夹具的设计需要考虑到加工精度的要求。

数控机床加工的一个重要特点就是高精度，而工装与夹具的设计直接影响到加工精度的实现。

因此，在设计过程中需要充分考虑工装与夹具的刚度、稳定性和精度控制等因素。

例如，可以采用高强度材料制作工装与夹具，以提高其刚度和稳定性；同时，可以采用精密的调整机构来实现加工精度的微调。

此外，工装与夹具的设计还需要考虑到生产效率的要求。

数控机床的出现主要是为了提高生产效率，而工装与夹具的设计也应该与之相适应。

在设计过程中，可以采用标准化和模块化的设计思路，以提高工装与夹具的通用性和可替换性；同时，可以利用自动化技术，如气动、液压等，来实现工装与夹具的自动化操作，进一步提高生产效率。

另外，工装与夹具的设计还需要考虑到安全性和可靠性的要求。

在数控机床加工过程中，由于加工精度的要求较高，工装与夹具的失效可能会导致工件的损坏甚至事故的发生。

因此，在设计过程中需要充分考虑工装与夹具的强度、可靠性和安全性。

例如，可以采用多重保险措施，如设置过载保护装置和紧急停机装置，以确保工装与夹具的安全运行。

最后，工装与夹具的设计还需要考虑到可维护性和成本的要求。

数控机床的使用寿命较长，因此工装与夹具的设计应该考虑到其可维护性。

在设计过程中，可以采用模块化的设计思路，以便更换和维修；同时，可以采用易于加工和成本较低的材料，以降低成本。

综上所述，数控机床的工装与夹具设计要点包括考虑加工工艺特点、加工精度要求、生产效率要求、安全性和可靠性要求、可维护性和成本要求等方面。

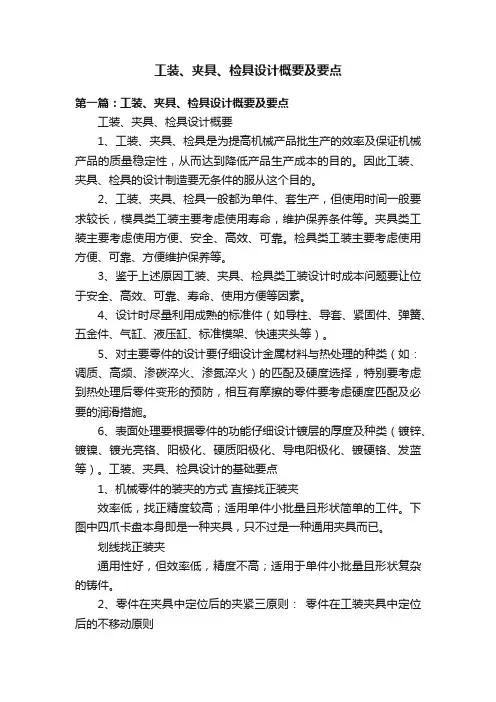

工装、夹具、检具设计概要及要点第一篇：工装、夹具、检具设计概要及要点工装、夹具、检具设计概要1、工装、夹具、检具是为提高机械产品批生产的效率及保证机械产品的质量稳定性，从而达到降低产品生产成本的目的。

因此工装、夹具、检具的设计制造要无条件的服从这个目的。

2、工装、夹具、检具一般都为单件、套生产，但使用时间一般要求较长，模具类工装主要考虑使用寿命，维护保养条件等。

夹具类工装主要考虑使用方便、安全、高效、可靠。

检具类工装主要考虑使用方便、可靠、方便维护保养等。

3、鉴于上述原因工装、夹具、检具类工装设计时成本问题要让位于安全、高效、可靠、寿命、使用方便等因素。

4、设计时尽量利用成熟的标准件（如导柱、导套、紧固件、弹簧、五金件、气缸、液压缸、标准模架、快速夹头等）。

5、对主要零件的设计要仔细设计金属材料与热处理的种类（如：调质、高频、渗碳淬火、渗氮淬火）的匹配及硬度选择，特别要考虑到热处理后零件变形的预防，相互有摩擦的零件要考虑硬度匹配及必要的润滑措施。

6、表面处理要根据零件的功能仔细设计镀层的厚度及种类（镀锌、镀镍、镀光亮铬、阳极化、硬质阳极化、导电阳极化、镀硬铬、发蓝等）。

工装、夹具、检具设计的基础要点1、机械零件的装夹的方式直接找正装夹效率低，找正精度较高；适用单件小批量且形状简单的工件。

下图中四爪卡盘本身即是一种夹具，只不过是一种通用夹具而已。

划线找正装夹通用性好，但效率低，精度不高；适用于单件小批量且形状复杂的铸件。

2、零件在夹具中定位后的夹紧三原则：零件在工装夹具中定位后的不移动原则选择夹紧力的方向指向定位基准（第一基准），且夹紧力的大小应足以平衡其它力的影响，不使零件在加工过程中产生移动。

零件在工装夹具中定位后的不变形原则在夹紧力的作用下，不使零件在加工过程中产生精度所不允许的变形，必须选择合适的夹紧部位，调整好压板和零件的接触状态，施以合适的压紧力。

零件在工装夹具中定位后的不振动原则确保支承和夹紧体系的刚性，夹紧部位应尽量靠近零件的加工区域，以避免零件和夹紧系统的振动。

工装夹具设计一般是在零件的机械加工工艺过程制订之后按照某一工序的具体要求进行的。

制订工艺过程，应充分考虑夹具实现的可能性，而设计工装夹具时,如确有必要也可以对工艺过程提出修改意见。

工装夹具的设计质量的高低,应以能否稳定地保证工件的加工质量，生产效率高，成本低，排屑方便，操作安全、省力和制造、维护容易等为其衡量指标。

一、工装夹具设计的基本原则1、满足使用过程中工件定位的稳定性和可靠性；2、有足够的承载或夹持力度以保证工件在工装夹具上进行的加工过程；3、满足装夹过程中简单与快速操作；4、易损零件必须是可以快速更换的结构，条件充分时不需要使用其它工具进行；5、满足夹具在调整或更换过程中重复定位的可靠性；6、尽可能的避免结构复杂、成本昂贵；7、尽可能选用标准件作为组成零件；8、形成公司内部产品的系统化和标准化。

二、工装夹具设计基本知识一个优良的机床夹具必须满足下列基本要求：1、保证工件的加工精度保证加工精度的关键，首先在于正确地选定定位基准、定位方法和定位元件，必要时还需进行定位误差分析，还要注意夹具中其他零部件的结构对加工精度的影响，确保夹具能满足工件的加工精度要求。

2、提高生产效率专用夹具的复杂程度应与产能情况相适应，应尽量采用各种快速高效的装夹机构，保证操作方便，缩短辅助时间，提高生产效率。

3、工艺性能好专用夹具的结构应力求简单、合理，便于制造、装配、调整、检验、维修等。

4、使用性能好工装夹具应具备足够的强度和刚度，操作应简便、省力、安全可靠。

在客观条件允许且又经济适用的前提下，应尽可能采用气动、液压等机械化夹紧装置，以减轻操作者的劳动强度。

工装夹具还应排屑方便。

必要时可设置排屑结构，防止切屑破坏工件的定位和损坏刀具，防止切屑的积聚带来大量的热量而引起工艺系统变形。

5、经济性好专用夹具应尽可能采用标准元件和标准结构，力求结构简单、制造容易，以降低夹具的制造成本。

因此，设计时应根据订单及产能情况对夹具方案进行必要的技术经济分析，以提高夹具在生产中的经济效益。

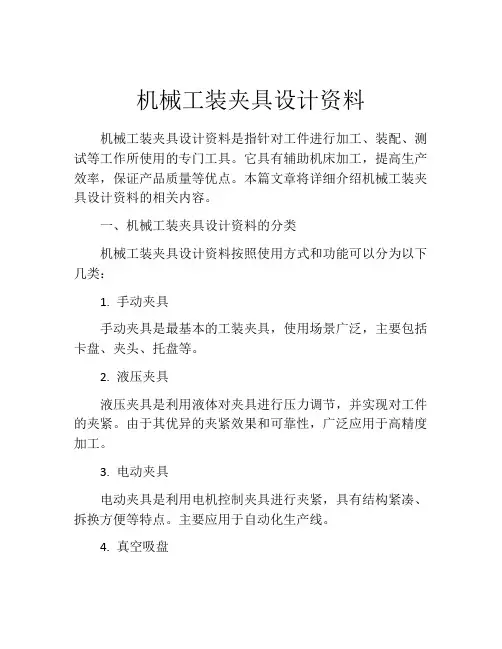

机械工装夹具设计资料机械工装夹具设计资料是指针对工件进行加工、装配、测试等工作所使用的专门工具。

它具有辅助机床加工，提高生产效率，保证产品质量等优点。

本篇文章将详细介绍机械工装夹具设计资料的相关内容。

一、机械工装夹具设计资料的分类机械工装夹具设计资料按照使用方式和功能可以分为以下几类：1. 手动夹具手动夹具是最基本的工装夹具，使用场景广泛，主要包括卡盘、夹头、托盘等。

2. 液压夹具液压夹具是利用液体对夹具进行压力调节，并实现对工件的夹紧。

由于其优异的夹紧效果和可靠性，广泛应用于高精度加工。

3. 电动夹具电动夹具是利用电机控制夹具进行夹紧，具有结构紧凑、拆换方便等特点。

主要应用于自动化生产线。

4. 真空吸盘真空吸盘利用负压吸附工件表面，对轻薄工件适用性较好。

常用于吸附面积大且结构轻薄的工件的安装和装配。

二、机械工装夹具设计资料的要点机械工装夹具设计资料的重要考虑因素均在于装夹精度和刚性。

下面，我们将从以下方面展开讨论。

1. 装夹质量装夹质量直接决定了工件最终的加工精度，因此，工装夹具的设计中必须充分考虑工件本身的特性，确保夹具与工件表面充分接触，从而实现夹持的可靠性和稳定性。

2. 刚度与稳定性刚度和稳定性是工装夹具设计中的另一个关键考虑因素。

与夹紧力相关，刚度越高，夹紧的工件就越稳定，加工的精度和效率也就越高。

3. 品质及耐用性夹具的品质和耐用性，决定了其使用寿命和性价比。

同时，高品质的夹具还可以极大程度地降低切削力和延长刀具的使用寿命，减少生产成本。

4. 精度检测对于一些需要高精度加工的工件，设计夹具时需要考虑精度测量和调整。

常规的方法是通过测量工件的直径、长度等参数，利用调整螺旋或其他杠杆机构进行调整。

5. 通用性夹具的通用性能够适合多种不同形状和尺寸的工件。

这也是工装夹具设计中要考虑到的要素之一。

三、机械工装夹具设计资料的应用机械工装夹具设计资料的应用范围广泛，主要包括以下几个方面：1. 机床夹具加工过程中的工件需要在机床上进行加工，机床夹具作为夹持工件的工具，广泛应用于机床加工领域。

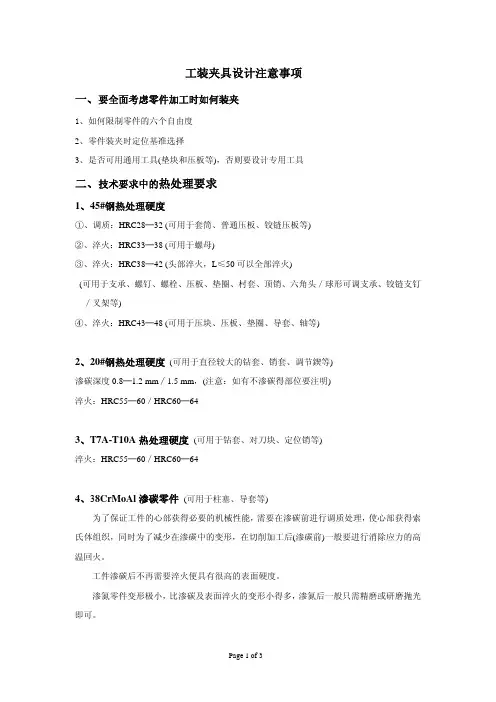

工装夹具设计注意事项一、要全面考虑零件加工时如何装夹1、如何限制零件的六个自由度2、零件装夹时定位基准选择3、是否可用通用工具(垫块和压板等)，否则要设计专用工具二、技术要求中的热处理要求1、45#钢热处理硬度①、调质：HRC28─32 (可用于套筒、普通压板、铰链压板等)②、淬火：HRC33─38 (可用于螺母)③、淬火：HRC38─42 (头部淬火，L≤50可以全部淬火)(可用于支承、螺钉、螺栓、压板、垫圈、村套、顶销、六角头／球形可调支承、铰链支钉／叉架等)④、淬火：HRC43─48 (可用于压块、压板、垫圈、导套、轴等)2、20#钢热处理硬度(可用于直径较大的钻套、销套、调节鍥等)渗碳深度0.8─1.2 mm∕1.5 mm，(注意：如有不渗碳得部位要注明)淬火：HRC55─60／HRC60─643、T7A-T10A热处理硬度(可用于钻套、对刀块、定位销等)淬火：HRC55─60／HRC60─644、38CrMoAl渗碳零件(可用于柱塞、导套等)为了保证工件的心部获得必要的机械性能，需要在渗碳前进行调质处理，使心部获得索氏体组织，同时为了减少在渗碳中的变形，在切削加工后(渗碳前)一般要进行消除应力的高温回火。

工件渗碳后不再需要淬火便具有很高的表面硬度。

渗氮零件变形极小，比渗碳及表面淬火的变形小得多，渗氮后一般只需精磨或研磨抛光即可。

三、技术要求中的其他要求1、锐棱倒钝(需磨削的零件在磨削后必须锐棱倒钝)2、表面处理：发兰或其他防锈处理四、螺栓与螺母按强度级别的组合(一般螺母的强度级别要比螺栓低一级)螺栓的强度级别(GB38-76)级别(标记) 4.6 4.9 5.6 5.9 6.6 6.9 8.8 10.912.9抗拉强度σb min kgf ∕mm 2 40 50 60 80 100 120 屈服强度σs min kgf ∕mm 2 24 36 30 45 36 54 6490108δ5 20 20 16 12 9 8 伸长率%δ1.2 30 10 30 10 24 10 151312硬度HB 110 145-216 175-255 230-305295-375 355-43015 10 25 1535 40Cr 30CrMnSi推荐材料牌号A3 A2 35 A3 45 3545 15MnVB 15MnVB螺栓的强度级别由数字表示: 小数点前的数字为(10minb σ)小数点后的数字为屈强比(minminb s σσ)螺母的强度级别(GB61-76)级别标记 5 6 8 10 1210 15 40Cr 30CrMnSi 推荐材料牌号 A2 A33515MnVB 15MnVB螺栓与螺母按强度级别的组合推荐材料牌号 15 A3 10A2253515A3453535 45 40Cr 15MnVB 30CrMnSi15MnVB螺栓级别标记 4.6 4.9 5.6 5.9 6.6 6.98.8 10.9 12.9螺母级别标记 5 6 8 10推荐材料牌号10 A215A3 35 40Cr 15MnVB螺纹紧固件常用材料及其机械性能(GB38-76) (Kgf ∕mm 2)疲劳极限材料牌号抗拉强度b σ屈服强度s σ弯曲σ-1抗拉σ-1110 34-42 21 16-22 12-15 A2 34-42 22A3 41-47 24 17-22 12-16 35 54 32 22-30 17-22 45 61 36 25-34 19-25 40Cr 75-100 65-90 32-44 24-34备注：4.6—15∕A35.6—25∕356.6—45 6.9—35 8.8—35∕4510.9—40Cr ∕15MnVB12.9—15MnVB ∕30CrMnSi。

工装夹具设计一般是在零件的机械加工工艺过程制订之后按照某一工序的具体要求进行的。

制订工艺过程，应充分考虑夹具实现的可能性，而设计工装夹具时，如确有必要也可以对工艺过程提出修改意见。

工装夹具的设计质量的高低，应以能否稳定地保证工件的加工质量，生产效率高，成本低，排屑方便，操作安全、省力和制造、维护容易等为其衡量指标。

一、工装夹具设计的基本原则1、满足使用过程中工件定位的稳定性和可靠性；2、有足够的承载或夹持力度以保证工件在工装夹具上进行的加工过程；3、满足装夹过程中简单与快速操作；4、易损零件必须是可以快速更换的结构，条件充分时最好不需要使用其它工具进行；5、满足夹具在调整或更换过程中重复定位的可靠性；6、尽可能的避免结构复杂、成本昂贵；7、尽可能选用标准件作为组成零件；8、形成公司内部产品的系统化和标准化。

二、工装夹具设计基本知识一个优良的机床夹具必须满足下列基本要求：1、保证工件的加工精度。

保证加工精度的关键，首先在于正确地选定定位基准、定位方法和定位元件，必要时还需进行定位误差分析，还要注意夹具中其他零部件的结构对加工精度的影响，确保夹具能满足工件的加工精度要求。

2、提高生产效率。

专用夹具的复杂程度应与产能情况相适应，应尽量采用各种快速高效的装夹机构，保证操作方便，缩短辅助时间，提高生产效率。

3、工艺性能好。

专用夹具的结构应力求简单、合理，便于制造、装配、调整、检验、维修等。

4、使用性能好。

工装夹具应具备足够的强度和刚度，操作应简便、省力、安全可靠。

在客观条件允许且又经济适用的前提下，应尽可能采用气动、液压等机械化夹紧装置，以减轻操作者的劳动强度。

工装夹具还应排屑方便。

必要时可设置排屑结构，防止切屑破坏工件的定位和损坏刀具，防止切屑的积聚带来大量的热量而引起工艺系统变形。

5、经济性好。

专用夹具应尽可能采用标准元件和标准结构，力求结构简单、制造容易，以降低夹具的制造成本。

因此，设计时应根据订单及产能情况对夹具方案进行必要的技术经济分析，以提高夹具在生产中的经济效益。

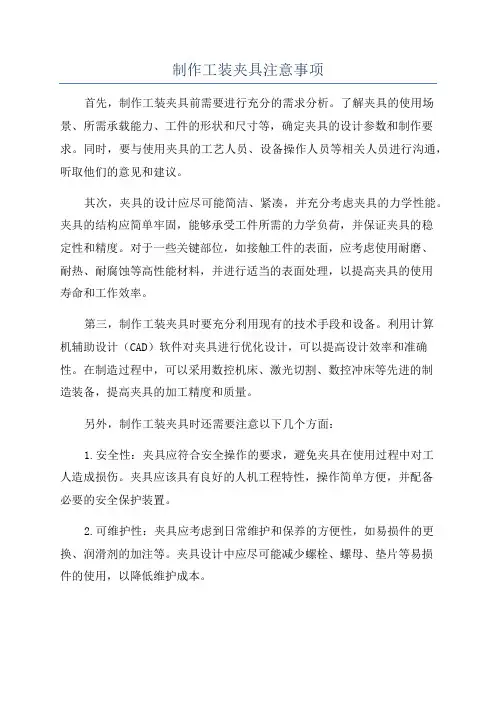

制作工装夹具注意事项首先，制作工装夹具前需要进行充分的需求分析。

了解夹具的使用场景、所需承载能力、工件的形状和尺寸等，确定夹具的设计参数和制作要求。

同时，要与使用夹具的工艺人员、设备操作人员等相关人员进行沟通，听取他们的意见和建议。

其次，夹具的设计应尽可能简洁、紧凑，并充分考虑夹具的力学性能。

夹具的结构应简单牢固，能够承受工件所需的力学负荷，并保证夹具的稳定性和精度。

对于一些关键部位，如接触工件的表面，应考虑使用耐磨、耐热、耐腐蚀等高性能材料，并进行适当的表面处理，以提高夹具的使用寿命和工作效率。

第三，制作工装夹具时要充分利用现有的技术手段和设备。

利用计算机辅助设计（CAD）软件对夹具进行优化设计，可以提高设计效率和准确性。

在制造过程中，可以采用数控机床、激光切割、数控冲床等先进的制造装备，提高夹具的加工精度和质量。

另外，制作工装夹具时还需要注意以下几个方面：1.安全性：夹具应符合安全操作的要求，避免夹具在使用过程中对工人造成损伤。

夹具应该具有良好的人机工程特性，操作简单方便，并配备必要的安全保护装置。

2.可维护性：夹具应考虑到日常维护和保养的方便性，如易损件的更换、润滑剂的加注等。

夹具设计中应尽可能减少螺栓、螺母、垫片等易损件的使用，以降低维护成本。

3.适应性：夹具应具备一定的适应性，能够适应不同尺寸、不同形状的工件。

如果夹具设计过于定制化，会导致生产过程中更换工件时的频繁调整和改造，影响生产效率。

4.经济性：在夹具制作过程中要充分考虑成本控制，选择经济合理的材料和制作工艺，以提高夹具的竞争力。

同时，在夹具的使用寿命和工作效率之间要做出平衡，避免为了追求夹具的精度和性能而增加不必要的成本。

5.环保性：在夹具制作中要选择环保的材料和处理工艺，避免对环境造成二次污染。

夹具制作过程中要注意废弃物的处理和回收利用，减少对环境的负面影响。

综上所述，制作工装夹具时需要进行充分的需求分析，注重夹具的设计和制造过程中的安全性、可维护性、适应性、经济性和环保性等方面的考虑。

工装夹具设计的基本原则工装夹具，这个听上去有点儿高大上的名词，其实在我们的生活中可是无处不在。

想象一下，你去买的手机，没准就是在工装夹具的“保护”下被制造出来的。

它就像是我们生活中的“超级助手”，帮助工人们把零件稳稳当当地放在对的位置上，确保每个产品都能精确无误。

那今天咱们就聊聊工装夹具设计的基本原则，轻松又有趣，绝对不让你打瞌睡！1. 稳定性是王道说到工装夹具，第一要素就是稳定性。

就像咱们家里煮汤，锅得稳，才能把汤煮得香浓可口，反之那可是“翻车”的节奏啊！在设计工装夹具时，稳定性可得放在首位。

你想想，如果夹具一晃一晃的，零件不稳定，结果可想而知——大功告成的美梦瞬间破碎。

1.1 夹紧方式夹具的夹紧方式，简单来说就是怎么把零件固定住。

要是夹得不够紧，零件动一下就能让你心跳加速；但夹得太紧，又怕把零件搞坏。

所以，选择合适的夹紧力，这就跟做饭加盐一样，盐多了不好，少了又没味，得刚刚好。

1.2 材料的选择说到材料，真的是“人靠衣装，佛靠金装”。

夹具用的材料可得经得起折腾，不能让你一用就坏。

要是用那种脆弱的材料，等你第二天去工作，发现夹具已经变成了“艺术品”，那就惨了！选对材料，让夹具坚固耐用，这样才能省去一堆麻烦。

2. 适应性要强工装夹具的设计还有一个重要原则，就是适应性要强。

想想看，工厂里各种产品都在流水线上来来往往，夹具不能只盯着一个产品，得能适应不同的形状和尺寸。

这就好比你要穿一双既能跑步又能逛街的鞋，才能应对各种场合。

2.1 多功能性设计一个多功能的夹具，就像是一款瑞士军刀，什么都能干！它能夹住各种形状的零件，省得你还得准备一堆不同的夹具。

这样一来，生产效率高了，工人的工作也轻松了，简直是双赢的局面。

2.2 灵活调整夹具的灵活性就像我们在生活中需要的应变能力，遇到突发情况时，能迅速调整。

比如说，今天生产的是圆形零件，明天就变成了方形零件，这时候夹具得能轻松应对变化。

这样一来，不仅减少了停工的时间，还能保持生产线的顺畅，真是“稳如老狗”！3. 安全性是必须在工厂里，安全永远是头等大事。

机械设计中的工装夹具设计工装夹具在机械设计中扮演着重要的角色。

它们是用来固定、夹持和定位工件的装置，可以保证生产过程中的精度和效率。

在本文中，我们将探讨机械设计中的工装夹具设计的重要性以及相关的技术要求。

一、工装夹具的定义与分类工装夹具是指用来固定、夹持和定位工件的装置。

根据其功能和形式的不同，可以将工装夹具分为以下几类：1. 夹持夹具：用于夹紧工件，保持其在加工过程中的稳定性和准确性。

2. 定位夹具：用于将工件准确地定位，以确保加工过程中的位置精度。

3. 固定夹具：用于将工件固定在工作台或基座上，以保证加工时的稳定性和安全性。

二、工装夹具设计的重要性1. 提高生产效率：合理设计的工装夹具可以提高生产效率。

通过选择适当的夹具类型和布局，可以减少装夹和调整时间，从而缩短生产周期。

2. 保证加工精度：工装夹具的设计应考虑到加工精度的要求。

合适的夹持和定位装置可以确保工件在加工过程中的位置和姿态稳定，从而提高零件加工的精度。

3. 提高装配质量：工装夹具在产品装配过程中起到至关重要的作用。

通过准确的定位和稳定的夹持，可以确保零部件的装配精度和质量。

三、工装夹具设计的技术要求1. 材料选择：工装夹具应选用高强度、高硬度和耐磨损的材料，以确保其在长时间使用中的稳定性和寿命。

2. 结构设计：工装夹具的结构设计应尽可能简单，以降低制造成本和增加使用的便捷性。

同时，其结构应具有足够的刚度和稳定性，以承受加工过程中的力和压力。

3. 加工精度：工装夹具的加工精度直接影响工件的加工精度。

在制造工装夹具时，应严格控制加工误差，保证夹具的准确度和稳定性。

4. 安全性设计：工装夹具设计应注重安全性。

合适的保护装置和操作控制机构可以确保工人在操作过程中的安全。

总之，机械设计中的工装夹具设计是确保生产效率、加工精度和装配质量的重要环节。

工装夹具设计应注重材料选择、结构设计、加工精度和安全性设计等方面的要求，以满足工业生产的需求。

图3.1 异形杠杆简图图图图 3.2 车床夹具图3.3 盖板简图图 3.4 钻床夹具1 钻模板2 钻套3 压板4 圆柱销5 夹具体6 挡销7 菱形销图 3.6 固定支承钉- 图3.8 可调支承图 3.9 可调支承的应用〔a〕(b) (c)图 3.10 自位支承图3.16 圆柱心轴图3.16 小锥度心轴图3.19 圆锥销组合定位〔a〕 (b) (c)图 3.20 定位套图 3.21 半园定位(a) (b) (c) (d)图 3.22 固定V 形块结构形式图3.26 基准位移误差φ4008010450O O 1图 3.31 v 形块上定位铣斜面图 3.32 夹紧机构的组成1-压板；2-连杆；3-活塞推杆；4-气缸；5-活塞；6-配气阀图 3.35 夹紧力作用点靠近加工外表图 3.40 斜楔夹紧机构1－夹具体； 2－斜楔； 3－工件〔d〕图 3.37 快速螺旋夹紧机构1 工件2 压板3 T形槽用螺母图 3.40 典型螺旋压板夹紧机构图 3.41 偏心夹紧机构图 3.42圆偏心及其弧形楔展开图图3.48 单件联动夹紧机构1－工件；2-浮动压板；3-活塞杆；5-摇臂；4、6-摆动压块；7-螺母图3.49 多件联动夹紧机构图 3.44 螺旋式定心夹紧机构图 3.45 杠杆式三爪自定心卡盘机动楔式夹爪自动定心机构图 3.47 弹性心轴及弹簧夹头1－夹具体；2－弹簧筒夹；3－锥套；4－螺母；5－心轴图 3.54 膜片卡盘定心夹紧机构图 3.49波纹套心轴1 夹具体2 薄壁套筒3 液性塑料4 柱塞5 螺钉6 限位螺钉图 3.58 固定钻模1 夹具体2 平面支承3 削边销4 圆柱销图 3.59 回转式钻模5 快速夹紧螺母6 特殊快换钻套1 钻模板2夹具体3手柄4、8 螺母5 把手6 对定销7 圆柱销9开口垫圈10衬套11 钻套12 螺钉(a) (b)图3.60 翻转式钻模1 夹具体2 定位件3削扁开口垫圈 4 螺杆5 手轮6对定销7沉头螺钉图 3.61 盖板式钻模1 盖板2 圆柱销3 削边销4 支承钉5 把手1-导向滑柱；2-齿条滑柱3夹具体4钻模板；5齿轮轴；6手柄；7套环〔a〕(b) (c)图 3.63 标准钻套1-钻套; 2-衬套 3 钻模板; 4-螺钉图 3.64.特殊钻套(e)(a) (b) (c)图3.65 三种钻模板图3.66 悬挂式钻模板1-多轴传动头；2-弹簧；3-导柱；4-钻模板；5 -螺钉；6-导套图 3.67 铁垫块铣直角多件联动铣床夹具1-定向键 ;2-对刀块;3 -夹具体; 4、8-压板 ;5-螺母; 6-定位块; 7-螺栓; 9-支钉; 10-浮动杠杆图3.68 杠杆零件的料仓式铣床夹具1-锯齿支钉;2，3，4-挡销; 5-压板; 6-螺母; 7- 压板支承螺钉; 8-对刀块图3.71 靠模铣床夹具图3.72 定向键图3.73 对刀装置图3.74 标准对刀块图 3.76 铣床夹具体与耳座图 3.77 车床尾座孔镗模1-支架;2 -镗套; 3、4-定位板;5、8-压板; 6-夹紧螺钉; 7-可调支承钉; 9-镗模底座; 10- 镗刀杆;11 浮动接头图 3.78 镗曲轴轴承孔金刚镗床夹具1、3 -V形块; 2-浮动压块; 4-弹簧;5-活塞; 6-活塞杆; 7-转动叉形块; 8、9 -浮动压板〔a〕(b) (c)图 3.80 常用的回转式镗套图 3.81 内滚式滚动镗套图3.82 回转镗套的引刀槽及尖头键〔a〕(b) (c)图3.83 单支承导向镗孔示意图（a）(b)图 3.84 双支承导向镗孔示意图图 3.85 确定让刀量示意图图 3.86 镗杆前端导引局部结构〔e〕图 3.87 浮动接头1－镗杆；2－接头体；3－外套；4－拨动销图3.88 飞球保持架工序图及心轴夹具图 3.89 喷油嘴壳体尾部法兰端面的车床夹具1－拉杆；2－弹簧；3－套筒；4－斜块；5－压板；6－支承板；7－圆柱销；8－菱形销图 3.91 开合螺母中心孔的角铁式车床夹具1、11－螺栓； 2－压板； 3－摆动V形块； 4－过渡盘； 5－夹具体； 6－平衡块； 7－盖板； 8、10－固定、活动支承板； 9－活动菱形销图 3.92 十字槽轮零件精车圆弧工序简图图3.93 花盘式车床夹具1、3、4－定位套；2－定位销图 3.94 车床夹具与机床主轴的连接图3.95 加工偏心件的通用可调夹具图 3.96 铣两端面成组夹具1-组合气缸；2-双向压板；3-基体；4-快卸垫板；5-可换V形块；6-传动杆；7-压板；8-螺钉图 3.100 自动线上的机床固定夹具及随行夹具1-活动定位销；2-钩形压板；3-随行夹具；4-输送支承；5-定位支承板；6-润滑液压泵；7-杠杆；8-液压缸图3.101 数控镗铣床夹具1、2-步进电机；3、4、8、9-支承；5-丝杠；6-小滑板；7-大滑板10-钩形压板3．5．2 专用夹具的设计例如拨杆零件如图3.102，其加工过程为：同时铣一面及另一面大小端面，钻铰φ12H9、φ8H9孔并倒角，钻φ7孔和螺纹底孔φ5，铣2mm槽，攻螺纹M6。

工装夹具设计：提升生产效率的关键要素一、需求分析1. 了解工件特性：分析工件的材质、形状、尺寸等参数，为夹具设计提供依据。

2. 确定加工工艺：根据工件加工工艺要求，选择合适的夹具类型。

3. 考虑生产批量：针对不同生产批量，设计相应的工装夹具，以实现高效生产。

二、方案制定1. 确定夹具结构：根据工件特点和加工工艺，选择合适的夹具结构，如机械夹紧、气动夹紧、液压夹紧等。

2. 优化布局：合理布局夹具上的定位元件、夹紧元件和导向元件，确保工件在加工过程中的稳定性和准确性。

3. 选材与加工：根据工件加工要求，选用合适的材料，并进行相应的热处理，以提高夹具的使用寿命。

三、设计要点1. 定位精度：确保夹具的定位精度，以满足工件加工精度要求。

2. 夹紧力：合理分配夹紧力，避免工件在加工过程中产生变形。

3. 操作便捷：简化夹具操作流程，降低工人劳动强度。

4. 安全防护：设置必要的防护措施，防止意外事故发生。

5. 维护保养：考虑夹具的拆装、维修和保养，提高夹具的使用寿命。

四、原型制作与测试1. 制作原型：根据设计方案，制作工装夹具的原型，确保所有设计细节得到精确实现。

2. 功能测试：对原型进行功能测试，检验其定位准确性、夹紧力是否均匀、操作是否顺畅等。

3. 耐久性测试：模拟实际生产环境，对夹具进行长时间运行测试，确保其在连续作业中的稳定性和可靠性。

五、反馈与优化1. 收集反馈：在生产现场收集操作人员和使用部门的反馈，了解夹具在实际使用中的表现。

2. 分析问题：针对反馈问题，分析原因，找出设计中的不足之处。

3. 优化设计：根据分析结果，对夹具进行优化设计，提高其性能和适应性。

六、标准化与推广2. 技术交流：组织技术交流会，分享设计经验和教训，提升团队整体设计水平。

3. 推广应用：将成熟的设计方案推广应用到其他生产线或车间，提高整体生产效率。

七、持续改进1. 跟踪效果：对投入使用的工装夹具进行长期跟踪，收集使用数据，评估其效果。

浅谈工装夹具设计过程中的注意事项本文档格式为WORD,感谢你的阅读。

摘要：根据工件工艺规程的某道工序要求及生产批量等设计出的工装夹具质量会直接影响到弓箭的质量、生产率及生产成本，因此工装夹具的设计至关重要。

进行工装夹具设计时，应尽量简单且易于制造、装配、检验、维修等，要求操作要方便、使用要安全，除了要满足夹具元件的精度要求之外，还要注意如何降低劳动成本、提高生产效率、减小设计误差等。

关键词：工装夹具设计过程注意事项1.引言工装夹具的出现可以有效防止和减轻焊接变形；通过准确可靠的定位与夹紧可以减轻或取消下料和划线工作，减小制品的尺寸偏差，提高零件的加工精度；保证夹具元件的施焊部位处于最优状态且焊缝成型性良好，不存在明显的工艺缺陷；工装夹具作为机械装置的一种代替了传统的手工装配零件部位时的定位、夹紧及工件翻转等人力活，改善了劳动环境、降低了劳动强度；工装夹具不仅扩大了先进的工艺方法的使用范围，而且还促进了焊接结构的生产机械自动化的进一步发展。

2.工装夹具设计的基本原则与要求2.1.基本原则尽可能的避免结构复杂、成本昂贵；满足装夹过程中的简单与快速操作；满足夹具使用国家或地区的安全法令法规；满足使用过程中工件定位的稳定性和可靠性；满足夹具在调整或更换过程中重复定位的可靠性；尽可能选用市场上质量可靠的标准品作组成零件；设计方案遵循手动、气动、液压、伺服的依次优选原则；有足够的承载或夹持力度以保证工件在工装夹具上进行的施工过程；易损零件必须是可以快速更换的结构，条件充分时最好不需要使用其它工具进行。

2.2.基本要求夹具在生产中投入使用时要承受多种力度的作用，所以工装夹具应具备足够的强度和刚度；操作时应考虑制品在装配定位焊或焊接后能顺利的从夹具中取出，还要保证制品在翻转或吊运时不会被损害，所以工装夹具的焊接操作必须易于装卸；使用夹具生产应保证足够的装焊空间，使操作人员有良好的视野和操作环境，使焊接生产的全过程处于稳定的工作状态，所以工装夹具的焊接操作必须具有灵活性；夹紧时不能破坏工件的定位位置和保证产品形状、尺寸符合图样要求，既不能允许工件松动滑移，又不使工件的拘束度过大而产生较大的拘束应力，所以工装夹具应具有夹紧的可靠性；所设计的夹具应便于制造、安装和操作，便于检验、维修和更换易损零件。

夹具设计步骤要点一、机床夹具设计要求1．保证工件加工的各项技术要求要求正确确定定位方案、夹紧方案，正确确定刀具的导向方式，合理制定夹具的技术要求，必要时要进行误差分析与计算。

2．具有较高的生产效率和较低的制造成本为提高生产效率，应尽量采用多件夹紧、联动夹紧等高效夹具，但结构应尽量简单，造价要低廉。

3．尽量选用标准化零部件尽量选用标准夹具元件和标准件，这样可以缩短夹具的设计制造周期，提高夹具设计质量和降低夹具制造成本。

4．夹具操作方便安全、省力为便于操作，操作手柄一般应放在右边或前面；为便于夹紧工件，操纵夹紧件的手柄或扳手在操作范围内应有足够的活动空间；为减轻工人劳动强度，在条件允许的情况下，应尽量采用气动、液压等机械化夹紧装置。

5．夹具应具有良好的结构工艺性所设计的夹具应便于制造、检验、装配、调整和维修。

二、机床夹具设计的内容及步骤1．明确设计要求，收集和研究有关资料在接到夹具设计任务书后，首先要仔细阅读加工件的零件图和与之有关的部件装配图，了解零件的作用、结构特点和技术要求；其次，要认真研究加工件的工艺规程，充分了解本工序的加工内容和加工要求，了解本工序使用的机床和刀具，研究分析夹具设计任务书上所选用的定位基准和工序尺寸。

2．确定夹具的结构方案1）确定定位方案，选择定位元件，计算定位误差。

2）确定对刀或导向方式，选择对刀块或导向元件。

3）确定夹紧方案，选择夹紧机构。

4）确定夹具其他组成部分的结构形式，例如分度装置、夹具和机床的连接方式等。

5）确定夹具体的形式和夹具的总体结构。

在确定夹具结构方案的过程中，应提出几种不同的方案进行比较分析，选取其中最为合理的结构方案。

3．绘制夹具的装配草图和装配图夹具总图绘制比例除特殊情况外，一般均应按1：1绘制，以使所设计夹具有良好的直观性。

总图上的主视图，应尽量选取与操作者正对的位置。

绘制夹具装配图可按如下顺序进行：用双点划线画出工件的外形轮廓和定位面、加工面；画出定位元件和导向元件；按夹紧状态画出夹紧装置；画出其他元件或机构；最后画出夹具体，把上述各组成部分联结成一体，形成完整的夹具。

夹具设计注意事项夹具设计是一个非常重要的环节，它关系到产品的质量和生产效率。

以下是夹具设计的一些注意事项：1.完整的产品设计理念：在夹具设计之前，首先要对产品的设计理念进行充分的了解，明确产品的特点、使用方式和要求，以便更好地进行夹具设计。

2.精确的产品测量数据：在进行夹具设计之前，需要对产品的尺寸、形状和重量等进行精确的测量，以便根据产品的实际情况进行夹具的设计。

3.合理布局夹具元素：夹具设计需要合理布局夹具元素，以便实现夹具对产品的稳定夹持、定位和支撑等功能。

夹具元素的布局应考虑到产品的特点和加工工艺的要求，并尽可能降低产品的变形和损伤。

4.结构简洁紧凑：夹具的结构应简洁紧凑，以节约材料、降低成本和提高生产效率。

夹具的各个部件之间应有合理的连接方式，便于拆装和维修。

5.制造工艺可靠：夹具制造工艺应可靠，以确保夹具的质量和寿命。

制造夹具时需要使用高质量的材料，并采用合适的加工工艺和设备。

6.良好的人机工程学设计：夹具设计应考虑到人机工程学的原理，以确保夹具的使用方便、安全和舒适。

夹具的操作部分和控制部分应易于操作和调整，并且夹具的重量和尺寸应符合工人的使用习惯。

7.具有良好的适应性：夹具设计应具有良好的适应性，以适应不同类型和规格的产品。

夹具的设计要具有一定的灵活性和可调性，以便适应产品的变化和加工要求的变化。

8.防止误操作和事故：夹具设计需要考虑到防止误操作和事故的措施，以确保工人的安全和生产的正常进行。

夹具的操作部分应设有安全限位和保护装置，并且需要对夹具进行定期的维护和检查。

9.考虑到维修和更换：夹具设计需要考虑到夹具的维修和更换问题，以确保夹具的正常运行。

夹具的各个部件应易于更换和维修，并且需要有控制和记录夹具的维修记录。

10.符合质量和环保要求：夹具设计应符合质量和环保要求，以确保产品的质量和环境的保护。

夹具的制造和使用应符合相关的标准和规范，并且需要对夹具的材料和制造工艺进行环保评估。

工程机械工装夹具设计方案一、引言工程机械是指用于土地开垦、公路、建筑、管道、矿山和其他工程施工的机械设备。

对于工程机械来说，其有效的工装夹具设计方案对于提高施工效率和保障施工安全具有非常重要的作用。

本文将讨论工程机械工装夹具的设计方案，包括设计原则、设计要点、材料选择、制造工艺以及应用前景等方面，以期为工程机械制造企业及施工方提供有益的参考。

二、设计原则工程机械工装夹具的设计应遵循以下原则：1. 安全性：夹具的设计应保证夹持物体的牢固性和稳定性，以防止在施工过程中发生松动或脱落的情况。

2. 适用性：夹具的设计应根据实际施工需要，兼顾多种工程机械和不同规格的工件进行设计。

3. 经济性：夹具的设计应尽可能减少材料使用量和成本，提高夹具的寿命和使用效率。

4. 制造便利性：夹具的设计应考虑到制造和维护的便利性，减少制造成本和维护成本。

5. 符合法规标准：夹具的设计应符合国家相关安全标准和法规要求，保障施工过程中的安全性和合法性。

三、设计要点1. 结构设计：夹具的结构设计应简单稳固，夹持力要大，并且易于更换和维修。

2. 材料选择：夹具的材料选择应考虑强度、硬度、耐磨性等性能，兼顾经济性和轻量化要求。

3. 润滑系统设计：夹具在使用过程中需要润滑系统进行支持，以减小摩擦力，延长夹具的使用寿命。

4. 安全防护：夹具应设计防护装置，避免在施工过程中出现意外伤害。

5. 控制系统设计：对于需要自动控制的夹具，应设计相应的控制系统，以保证夹具的操作准确性和稳定性。

四、材料选择对于工程机械工装夹具的材料选择，应考虑到其所需的强度和耐磨性，同时也要考虑成本和加工性等因素。

1. 结构件：对于夹具的结构件，一般采用碳钢、合金钢等高强度材料，以满足夹具在施工过程中的强度和稳定性需求。

2. 摩擦部件：对于夹具的摩擦部件，一般采用表面热处理、喷涂涂层等方式提高其耐磨性，以延长夹具的使用寿命。

3. 润滑部件：对于夹具的润滑部件，一般采用耐磨耐压的润滑油脂，以保证夹具在使用过程中的润滑需求。

工装夹具设计必学知识点工装夹具在现代工程制造中扮演着至关重要的角色，它们可以提高生产效率、降低成本、保障产品质量。

为了帮助设计师更好地理解和应用工装夹具，本文将介绍工装夹具设计的几个必学知识点。

1. 工装夹具的定义和分类工装夹具是指用于固定、定位、支撑、传递力矩或变换力矩的装置。

根据其用途和结构特点，工装夹具可以分为定位夹具、固定夹具和变换夹具。

定位夹具主要用于确保工件在加工过程中的准确定位；固定夹具用于夹紧工件以防止其相对运动；而变换夹具则用于改变工件的姿态和位置。

2. 工装夹具设计的基本原则（1）合理性原则：夹具设计一定要符合工件的加工工艺和工艺要求，从而使夹具的设计更为简洁、高效。

（2）稳定性原则：夹具设计必须保证工件在加工过程中的稳定性，以防止加工中出现误差。

（3）可靠性原则：夹具设计应尽可能保证夹具的可靠性，以保障加工质量和工人的安全。

（4）经济性原则：夹具设计应合理控制材料的使用量和制造成本，以达到经济高效的目标。

3. 工装夹具设计的关键步骤（1）确定工件特性：首先要了解工件的尺寸、材料、形状等特性，并根据这些特性确定工装夹具的设计要求。

（2）布置夹具元素：根据工件的特性，确定夹具的定位点、夹持点等关键元素的布置方式。

（3）选择夹具结构：根据工件的加工工艺和工艺要求，选择合适的夹具结构，如机械夹具、液压夹具或气动夹具等。

（4）设计夹具细节：根据夹具结构和元素布置，设计夹具的细节，如夹爪、夹具座等。

（5）优化夹具设计：对夹具设计进行优化，尽量减少材料的使用量和制造成本，提高夹具的可靠性和使用寿命。

4. 工装夹具设计中需要注意的问题（1）避免加工干涉：夹具设计时要避免与切削刀具、工件、机床等加工元素的干涉，以确保加工过程的顺利进行。

（2）合理选择夹具力：夹具设计中需要结合工件特性和加工要求，合理选择夹具力的大小，以确保工件的稳定性和加工质量。

（3）考虑夹具的安全性：在设计夹具时，要考虑夹具的安全性，防止夹具在使用过程中出现意外的松动或断裂。
