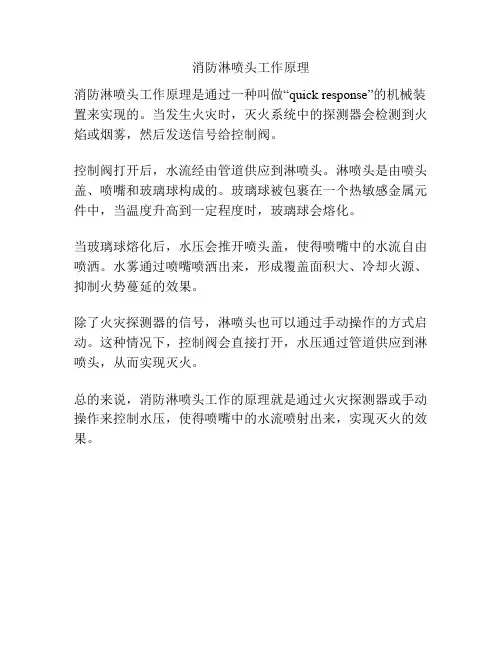

消防淋喷头工作原理
消防淋喷头工作原理是通过一种叫做“quick response”的机械装置来实现的。
当发生火灾时，灭火系统中的探测器会检测到火焰或烟雾，然后发送信号给控制阀。
控制阀打开后，水流经由管道供应到淋喷头。
淋喷头是由喷头盖、喷嘴和玻璃球构成的。
玻璃球被包裹在一个热敏感金属元件中，当温度升高到一定程度时，玻璃球会熔化。
当玻璃球熔化后，水压会推开喷头盖，使得喷嘴中的水流自由喷洒。
水雾通过喷嘴喷洒出来，形成覆盖面积大、冷却火源、抑制火势蔓延的效果。
除了火灾探测器的信号，淋喷头也可以通过手动操作的方式启动。
这种情况下，控制阀会直接打开，水压通过管道供应到淋喷头，从而实现灭火。
总的来说，消防淋喷头工作的原理就是通过火灾探测器或手动操作来控制水压，使得喷嘴中的水流喷射出来，实现灭火的效果。
水喷雾灭火系统与细水雾灭火系统在其作用、设置的场所、组成及工作原理上均有不同：1、水喷雾灭火系统（1）水喷雾灭火系统的作用。
水喷雾灭火系统是利用水雾喷头在较高的水压力作用下，将水流分离成0.2mm~2mm 甚至更小的细小水雾滴，喷向保护对象，由于雾滴受热后很容易变成蒸汽，因此，水喷雾灭火系统的灭火机理主要是通过表面冷却、窒息、稀释、冲击乳化和覆盖等作用。
在实际应用中，水喷雾的灭火作用往往是几种作用的综合结果，对某些特定部位，可能是其中一两个要素起主要作用，而其他灭火作用是辅助的。
水喷雾灭火系统的防护目的有灭火和防护冷却两种。
（2）水喷雾灭火系统的设置场所。
现行国家标准《建筑设计防火规范》（GB50016-2014）、《钢铁冶金企业设计防火规范》(GB50414)以及《石油天然气工程设计防火规范》（GB50183）规定，下列场所和部位宜设置水喷雾灭火系统。
①、高层民用建筑内的可燃油油浸电力变压器、充可燃油的高压电容器和多油开关室等房间。
②、单台容量在40MVA及以上的厂矿企业油浸电力变压器、单台容量在90MVA及以上的油浸电厂电力变压器，或单台容量在125MVA及以上的独立变电所油浸电力变压器。
③、飞机发动机试验台的试车部位。
④、钢铁冶金企业内的单台设备油量100kg以上的配电室、大于等于8MVA且小于40MVA的油浸变压器室、油浸电抗器室、有可燃介质的电容器室，单台容量在40MVA及以上的油浸电力变压器，单台容量在125MVA及以上的总降压变电所油浸电力变压器；⑤、天然气凝液、液化石油气罐区总容量大于50m³或单罐容量大于20m³时。
（3）水喷雾灭火系统的组成及工作原理。
水喷雾灭火系统是由水源、供水设备、管道、雨淋阀组、过滤器、水雾喷头和火灾自动探测控制设备等组成，如图所示。
系统的自动开启雨淋阀装置，可采用带火灾探测器的电动控制装置和带闭式喷头的传动管装置。
该系统在组成上与雨淋系统的区别主要在于喷头的结构和性能不同，而工作原理与雨淋系统基本相同。
第四章水喷雾灭火系统学习要求：重点掌握水喷雾灭火系统的工作原理、适用范围和设置要求；熟悉水喷雾灭火系统的分类与组成、系统的组件及其功能以及系统基本设计参数；了解水喷雾灭火系统的灭火机理。
第一节系统灭火机理水喷雾灭火系统是利用专门设计的水雾喷头，在水雾喷头的工作压力下，将水流分解成粒径不超过1mm的细小水滴进行灭火或防护冷却的一种固定式灭火系统。
水喷雾灭火系统通过改变水的物理状态，利用水雾喷头使水从连续的洒水状态转变成不连续的细小水雾滴喷射出来。
它具有较高的电绝缘性能和良好的灭火性能。
水喷雾的灭火机理主要是表面冷却、窒息、乳化和稀释作用，这四种作用在水雾滴喷射到燃烧物质表面时通常是以几种作用同时发生并实现灭火的。
一、表面冷却对于气体和闪点低于灭火所使用水的温度的液体火灾，表面冷却是无效的。
二、窒息实现窒息灭火的效果取决于能否在瞬间生成足够的水蒸气并完全覆盖整个着火面。
三、乳化乳化只适用于不溶于水的可燃液体，当水雾滴喷射到正在燃烧的液体表面时，由于水雾滴的冲击，在液体表层造成搅拌作用，从而造成液体表层的乳化，由于乳化层的不燃性而使燃烧中断。
对于某些轻质油类，乳化层只在连续喷射水雾的条件下存在，但对于黏度大的重质油类，乳化层在喷射停止后仍能保持相当长的时间，有利于防止复燃。
四、稀释对于水溶性液体火灾，可利用水来稀释液体，使液体的燃烧速度降低而较易扑灭。
灭火的效果取决于水雾的冷却、窒息和稀释的综合效应。
例：水喷雾灭火系统的水雾喷头使水从连续的水流状态分解转变成不连续的细小水雾滴喷射出来，因此它具有较高的电绝缘性能和良好的灭火性能。
下列不属于水喷雾灭火机理的是（）。
（2015真题）A．冷却B．隔离C．窒息D．乳化【答案】B第二节系统分类一、按启动方式分类水喷雾灭火系统按启动方式可分为电动启动水喷雾灭火系统和传动管启动水喷雾灭火系统。
二、按应用方式分类（一）固定式水喷雾灭火系统（二）自动喷水-水喷雾混合配置系统（三）泡沫-水喷雾联用系统例：下列关于采用传动管启动水喷雾灭火系统的做法中错误的是（）。
预作用喷水灭火系统工作原理预作用喷水灭火系统的工作原理预作用喷水灭火系统是一种独特的灭火系统，它结合了探测和灭火功能，提供可靠且有效的火灾保护。
其工作原理如下：检测预作用喷水灭火系统由热探测器或烟雾探测器组成，负责检测火灾。
这些探测器通常放置在受保护区域的顶部，当温度升高或检测到烟雾时，它们就会被触发。
预作用当探测器被触发时，系统进入预作用模式。
在这个阶段，阀门将开启一条小通道，允许水流入管道系统。
然而，水不会立即被释放，因为喷头仍然关闭。
激活为了激活水流，需要同时满足两个条件：探测器被触发，以及管道系统中达到预定压力水平。
当这些条件同时满足时，喷头将被打开，释放水流扑灭火灾。
高灵敏度预作用喷水灭火系统的优势之一是其高灵敏度。
探测器可以快速感知火灾，并在火势失控之前触发系统。
这有助于防止火灾蔓延并造成重大损害。
对水损害最小由于水流只在火灾发生时才被释放，因此预作用喷水灭火系统对水损害的影响较小。
这对于保护对水分敏感的设备或物品的区域非常重要。
灵活性预作用喷水灭火系统可以定制以满足不同空间和配置的需求。
喷头可以根据需要以各种方式放置，以确保受保护区域的全面覆盖。
安装预作用喷水灭火系统通常安装在管道系统中，覆盖受保护区域的各个部分。
系统与探测器连接，负责检测火灾并触发水流的释放。
维护为了确保预作用喷水灭火系统正常运行，需要定期维护。
这包括定期测试探测器、阀门和喷头，以及检查管道系统是否存在泄漏或堵塞。
总的来说，预作用喷水灭火系统提供了一种可靠且有效的火灾保护方式，其高灵敏度、对水损害影响小以及灵活性使其成为广泛应用的理想选择。
第四章水喷雾灭火系统一、单项选择题1.某厂房采用水喷雾灭火系统保护,下列不属于水喷雾灭火系统灭火机理的是( )。
A.窒息B.表面冷却C.辐射热阻隔D.稀释2.水喷雾灭火系统是向保护对象喷射水雾进行灭火或防护冷却的系统。
下列选项中,不属于电动启动水喷雾灭火系统组件的是( )。
A.闭式喷头B.过滤器C.供水控制阀D.管道3.水喷雾灭火系统有( )种启动方式。
A.1B.2C.3D.44.充液传动管启动水喷雾灭火系统中,充液传动管的最高点应安装( )。
A.冷凝器B.气水分离器C.自动排气阀D.试水阀5.当水喷雾灭火系统以防护冷却为目的时,下列建筑或场所中不适用的是( )。
A.甲类液体储罐区B.液氨储罐C.蒸馏塔D.硫磺回收厂房6.下列场所或部位,不得采用水喷雾灭火系统扑救的是( )。
A.发电机油箱发生的火灾B.油浸电力变压器室发生的火灾C.碳化钙仓库发生的火灾D.电缆发生的火灾7.水喷雾灭火系统用于液化石油气灌瓶间防护冷却时,水雾喷头的工作压力不应小于（）MPa。
A.0.10B.0.15C.0.20D.0.358.水喷雾灭火系统的基本设计参数根据其防护目的和保护对象确定,水喷雾灭火系统用于液氨储罐防护冷却时,系统响应时间不应大于( )min。
A.1B.2C.3D.49.下列关于水喷雾灭火系统保护面积的说法中,错误的是( )。
A.可燃气体压缩机保护面积应按相应设备的投影面积确定,且水雾应包络密封面和其他关键部位B.开口容器的保护面积应按其液面面积确定C.输送机皮带的保护面积应按下行皮带的下表面积确定D.液化石油气灌瓶间的保护面积应按其使用面积确定10.水喷雾系统用于冷却甲,乙丙类液体储罐时，关于其冷却范围及保护面积的说法,不正确的是( ）。
A.着火的浮顶罐应冷却,其相邻储罐可不冷却B.着火的浮顶罐应冷却,其相邻储罐应同时冷却C.着火罐的保护面积应按罐壁外表面面积计算D.着火的地上固定顶储罐及距着火储罐罐壁1.5倍着火罐直径范围内的相邻地上储罐应同时冷却11.某柴油发电机房设置了水喷雾灭火系统,当以灭火为目的时,该系统的响应时间不应大于( ）s。
消防喷淋系统标题：消防喷淋系统引言概述：消防喷淋系统是一种常见的消防设备，用于灭火和控制火势，广泛应用于商业建筑、工业厂房、仓库等场所。
本文将详细介绍消防喷淋系统的原理、组成、安装、维护和检测。
一、原理1.1 喷淋系统的工作原理是通过水压力将水喷射到火灾现场，将火焰熄灭。
1.2 喷淋系统可以自动感应火灾，也可以手动启动。
1.3 喷淋系统可以根据火灾情况调整水流量和喷射方向。
二、组成2.1 消防喷淋系统包括水泵、管道、喷头、控制阀等组件。
2.2 水泵负责提供水压，管道负责输送水流，喷头负责喷射水流。
2.3 控制阀可以手动或自动控制水流的开启和关闭。
三、安装3.1 消防喷淋系统的安装需要根据建筑结构和火灾风险确定位置和布局。
3.2 喷头的安装高度和间距需要根据标准要求进行设置。
3.3 安装过程需要严格按照相关规范和要求进行，确保系统正常运行。
四、维护4.1 定期检查消防喷淋系统的工作状态，确保各个组件正常运行。
4.2 定期清洗喷头和管道，防止堵塞影响喷水效果。
4.3 定期维护水泵和控制阀，确保系统的可靠性和稳定性。
五、检测5.1 消防喷淋系统需要定期进行漏水测试，确保管道和喷头的密封性。
5.2 消防喷淋系统需要定期进行压力测试，确保水泵和管道的正常工作。
5.3 消防喷淋系统需要定期进行功能测试，确保系统的灵敏度和可靠性。
结论：消防喷淋系统是一种重要的消防设备，可以有效控制火灾，保护人员和财产安全。
正确安装、维护和检测消防喷淋系统是确保其正常工作的关键，建议相关单位定期进行检查和维护，确保系统的可靠性和稳定性。
1 总则1.0.1 为了合理地设计水喷雾灭火系统，减少火灾危害，保护人身和财产安全，制定本规范。
【条文说明】1.0.1 本条提出了制定本规范的目的，即合理地设计水喷雾灭火系统。
水喷雾灭火系统是利用水雾喷头在一定水压下将水流分解成细小水雾滴进行灭火或防护冷却的一种固定式灭火系统。
该系统是在自动喷水系统的基础上发展起来的，不仅安全可靠，经济实用，而且具有适用范围广，灭火效率高的优点。
水喷雾系统与自动喷水系统相比较具有以下几方面的特点。
一、保护对象：系统的保护对象主要为火灾危险性大，火灾扑救难度大的专用设或设备。
二、适用范围：该系统不仅能够扑救固体火灾，尚可扑救液体火灾和电气火灾。
三、水喷雾不仅可用于灭火而且可用于控火和防护冷却。
由于具备以上特点，水喷雾系统在世界上工业发达国家的应用很普遍，尤其在工业领域中的石化、交通和电力部门获得了十分广泛的应用。
近年来我国引进的大型成套石化、电力设备均配置了水喷雾系统，充分说明了该系统的应用已经很普及。
我国从六十年代开始研究水喷雾系统，并于七十年代将研究成果应用在变压器的保护等方面。
为进一步推动水喷雾系统的应用，针对应用中存在缺乏配套产品和工程应用技术薄弱这两个环节，公安部天津消防科研所与有关单位协作，按照公安部下达的科研计划，从1982 年开始对水喷雾系统进行了全面深入的研究，先后完成了“自动喷水雨淋系统的研究”、“液化石油气贮罐火灾受热时喷水冷却试验的研究”和“液化石油气贮罐区固定式水喷雾消防系统工程应用技术的研究”三个部级重点课题研究任务，实现了系统产品的配套和工程应用技术的基本完善，使水喷雾系统的应用出现欣欣向荣的局面。
我国现行的《建筑设计防火规范》、《高层民用建筑设计防火规范》以及石化、电力部门的有关规范均对应设置水喷雾系统的场所做出了明确规定，为水喷雾系统的应用提供了依据。
十几年来我国各省市均已有不同行业的单位设置了水喷雾系统，保护对象包括油浸式电力变压器、液化石油气储罐、输煤装置等，其应用范围和数量正在逐步扩大。
阐述水消防系统中的细水雾灭火系统1、引言细水雾系统作为新一代的高效、经济、环保的灭火系统，现已在各个领域被广泛应用，它具有气体灭火和水灭火的双重优点，具有耗水量少，水渍损失小的特点。
在某些场合下可代替气体灭火系统，细水雾作为灭火系统时对于保护环境具有绝对的优势。
2、细水雾灭火系统的灭火机理“细水雾”（watermist）是相对于“水喷雾”（waterspray）的概念，是使用特殊喷嘴、通过高压喷水产生水微粒。
细水雾灭火主要是通过高效率的冷却与缺氧窒息的双重作用。
即使同样体积的水，也可使总表面积增大，而表面积的增大，更容易进行热吸收、冷却燃烧反应。
吸收热的水微粒容易汽化，体积可增大1700倍。
由于水蒸汽的产生，既稀释了火焰附近氧气的浓度，窒息了燃烧反应，又有效地控制了热辐射。
对于电气设备的早期火灾，还会将设备内塑料制件产生的大量气体和烟雾吸附在细水雾雾滴表面，因此，细水雾还具有一定的消烟功能。
3、细水雾自动灭火系统可以有以下几种分类方式：（1）按系统压力可分为：①高压系统（≥3.45MPa）；②中压系统（1.2～3.45MPa）；③低压系统（≤1.2MPa）。
（2）按介质成雾原理可分为：水相流单流体系统、水气混流双流体系统。
（3）按照系统应用可分为：开式系统和闭式系统（包括干式系统、湿式系统和预作用系统）。
（4）按系统形式可分为：全淹没系统、局部应用系统和分区保护系统。
（5）按照动力驱动方式分为：泵组式（由水泵、水箱、管道、喷头等组成）、瓶组式（由气瓶、储水瓶及相应的附件如瓶头阀、高压软管、集流管、管道、喷头等组成）。
4、细水雾灭火系统的性能优点（1）用水量大大降低，细水雾灭火系统的用水量通常为常规水喷雾的20%以下；（2）降低了火灾损失和水渍损失；（3）减少了火灾区域的热量传播，由于细水雾阻隔热辐射作用，有效控制火灾蔓延；（4）电气绝缘性能更好，可有效扑救带电设备火灾；（5）能够有效扑救低闪点的液体火灾。
第一《消防安全技术实务》水喷雾灭火系统及细水雾灭火系统（知识点汇总）节系统灭火机理水喷雾的灭火机理主要是表面冷却、窒息、乳化（不溶于水的可燃液体）和稀释（水溶性液体）作用，在水雾滴喷射到燃烧物质表面时通常是几种作用同时发生并实现控火、灭火的。
第二节系统分类一、电动启动水喷雾灭火系统二、传动管启动水喷雾灭火系统第三节系统工作原理与适用范围二、系统适用范围（一）灭火的适用范围1．固体火灾2．可燃液体火灾水喷雾灭火系统可用于扑救丙类液体火灾和饮料酒火灾，如燃油锅炉、发电机油箱、丙类液体输油管道火灾等。
第五章水喷雾灭火系统3．电气火灾水喷雾灭火系统的离心雾化喷头喷出的水雾具有良好的电气绝缘性，因此可用于扑灭油浸式电力变压器、电缆隧道、电缆沟、电缆井、电缆夹层等处发生的电气火灾。
（二）防护冷却的适用范围（1）可燃气体和甲、乙、丙类液体的生产、储存、装卸、使用设施和装置的防护冷却。
（2）火灾危险性大的化工装置及管道，如加热器、反应器、蒸馏塔等的冷却防护。
四、不适用范围（一）不适宜用水扑救的物质1．过氧化物过氧化物是指过氧化钾、过氧化钠、过氧化钡、过氧化镁等。
这类物质遇水后会发生剧烈分解反应，放出反应热并生成氧气，其与某些有机物、易燃物、可燃物、轻金属及其盐类化合物接触时能引起剧烈的分解反应，由于反应速度过快可能引起爆炸或燃烧。
2．遇水燃烧物质遇水燃烧物质包括金属钾、金属钠、碳化钙(电石)、碳化铝、碳化钠、碳化钾等。
（二）使用水雾会造成爆炸或破坏的场所1．高温密闭的容器内或空间内当水雾喷入时，由于水雾的急剧汽化使容器或空间内的压力急剧升高，有造成破坏或爆炸的危险。
2．表面温度经常处于高温状态的可燃液体当水雾喷射至其表面时会造成可燃液体的飞溅，致使火灾蔓延。
【例】下列火灾中，不适合采用水喷雾进行灭火的是（）。
（2016真题）A．樟脑油火灾B．人造板火灾C．电缆火灾D．豆油火灾【答案】A【例】下列水喷雾灭火系统的喷头选型方案中，错误的是（）。
之前在我的文章中提到了各种水喷淋灭火系统，不少朋友对这几个系统感到很困惑，现在对它们进行详细的解释。
它们分别是：1.Water Spray System (Deluge system)2.Water Sprinkler Systems3.Water Mist Systems这几个系统有一个共性，它们都是固定灭火系统，都是采用喷水的方式进行灭火。
但是它们依然有各自的特点。
先介绍一下water spray system，它相对于其他两个系统来讲，最大的区别在于这个系统要由人工启动，开放式喷嘴(也就是说平时的时候喷嘴里面是没有水的) 。
主要用于露天危（wei）险区域保护。
它通常也叫deluge system，deluge 的英文意思是洪水，浸没。
从字面上的意思就是用大量的水一直对失火区域进行喷淋，以冷却的方式灭火，这一来我们现在就很显然知道为什么它主要用于露天区域灭火。
否则，舱室里面排水可能来不及。
既然是大量的水，就需要源源不断的水源，这也就这个系统需要用海水作为灭火剂的原因。
系统由海水供给泵，deluge 阀，管路，喷嘴，组成。
在海洋平台设计中，海水供给泵直接就可以用海水消防泵，也就是说，deluge system 实际上是作为消防系统的分支管路，与消防栓不同的是，这里是用的deluge 阀和喷嘴。
Deluge 系统的喷嘴，对形成的水滴相对很大，下图就是典型的灭火效果。
deluge 阀，事实上是一个减压阀，通过电磁阀控制deluge 阀的开关，来控制是否喷水。
这个系统在钻井平台上主要用于一下几个区域的灭火，直升机加油站区域，测井区域，节流压井管汇区域，整个钻台区域。
MODU ，USCG ，FSS ，NFPA 这几个规范有对系统设计的要求，摘录几条重要的：1.A fixed water spray system is to be installed for the process equipment.The intent of the water spray system is to keep the process equipment cool and reduce the risk ofescalation of a fire. Water spray systems are to be capable of beingactuated both automatically by a fire detection system and manually.Installations are generally to be in accordance with NFPA Standard 15,or other equivalent standard such as API RP 2030. Deluge isolationvalves are to be located in a safe area and outside the fire zone theyprotect.2.Processequipment, including hydrocarbon vessels, heat exchangers, firedheaters and other hydrocarbon handling systems, are to be protectedwith a water spray system. The system is to be designed to provide awater density of 10.2 liters/min/m2 (0.25 gpm/ft2) of exposed surfacearea for uninsulated vessels, or 6.1 liters/min/m2 (0. 15 gpm/ft2) ofexposed surface area for insulated vessels. Process equipment supportstructure, including saddles, skirt, legs, but not secondary deckstructural members, is to be protected with a water spray systemdesigned to provide a water density of 4.1 liters/min/m2 (0. 10gpm/ft2).Alternatively,the use of intumescent coatings may be acceptable in protecting thesupport structure, provided the selection of the fire rating of thecoating is based on the results from a risk analysis and/or fire loadcalculation which must be reviewed and accepted by ABS. The condition(intactness) of the coatings will be the subject of surveyor inspectionduring attendance of the unit following normal survey intervals. Forgas-handling equipment, such as gas compressor skids, where thehydrocarbon liquid inventory is kept minimal, a water spray system isnot required if the equipment is provided with an automatic blowdownupon the process shutdown.3.Wellheadswith maximum shut-in tubing pressures exceeding 42 kg/cm2 (600 psi) areto be protected with a water spray system. The water spray system is tobe designed to provide a minimum water density of 20.4 liters/min/m2(0.50 gpm/ft2) based on the protection of wellheads, ESD valves, andcritical structural components including the firewall.第二个，water sprinkler system,其实全称应该叫做accommodation sprinkler system。
（本文档仅供参考用途，所载资料皆来自整理，欢迎大家分享交流）
水喷雾灭火系统灭火机理
水喷雾系统通过改变水的物理状态，通过水雾喷头使水从连续的洒水状态转变成不连续的细小水雾滴，而喷射出来。
它具有较高的电绝缘性能和良好的灭火性能。
水喷雾的灭火机理主要是表面冷却、窒息、乳化和稀释作用。
这四种作用在水雾喷射到燃烧物质表面时通常是以几种作用同时发生，并实现灭火的。
一、表面冷却
水喷雾系统以水雾滴形态喷出水雾时比直射流形态喷出时的表面积要大几百倍，当水雾滴喷射到燃烧表面时，因换热面积大而会吸收大量的热能并迅速汽化，使燃烧物质表面温度迅速降到物质热分解所需要的温度以下，使热分解中断，燃烧即终止。
表面冷却的效果不仅取决于喷雾液滴的表面积，同时还取决于灭火用水的温度与可燃物闪点的温度差，闪点愈高，与喷雾用水两者之间温差愈大，冷却效果亦愈好。
对于气体和闪点低于灭火所使用的水的温度的液体火灾，表面冷却是无效的。
二、窒息
水雾滴受热后汽化形成原体积1680倍的水蒸气，可使燃烧物质周围空气中的氧含量降低，燃烧将会因缺氧而受抑或中断。
实现窒息灭火的效果取决于能否在瞬间生成足够的水蒸汽并完全覆盖整个着火面。
三、乳化
乳化只适用于不溶于水的可燃液体，当水雾滴喷射到正在燃烧的液体表面时，由于水雾滴的冲击，在液体表层造成搅拌作用，从而造成液体表层的乳化，由于乳化层的不燃性使燃烧中断。
对于某些轻质油类，乳化层只在连续喷射水雾的条件下存在，但对粘度大的重质油类，乳化层在喷射停止后仍能保持相当长的时间，有利于防止复燃。
四、稀释
对于水溶性液体火灾，可利用水来稀释液体，使液体的燃烧速度降低而较易扑灭。
灭火的效果取决于水雾的冷却、窒息和稀释的综合效应。
1。
