第四章水喷雾灭火系统学习要求通过本章学习，应重点掌握水喷雾灭火系统的工作原理、适用范围和设置要求；熟悉水喷雾灭火系统分类与组成、系统的组件与功能以及系统基本设计参数；了解水喷雾灭火系统的灭火机理。
水喷雾灭火系统是利用专门设计的水雾喷头，在水雾喷头的工作压力下将水流分解成粒径不超过1mm 的细小水滴进行灭火或防护冷却的一种固定式灭火系统。

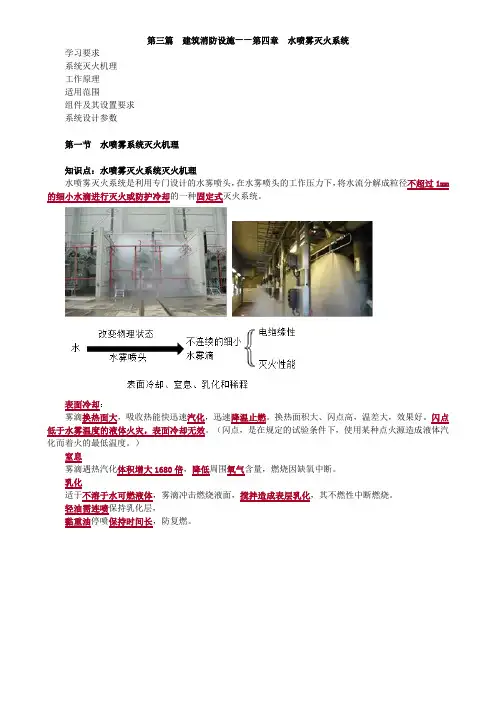

第一节系统灭火机理水喷雾系统通过改变水的物理状态，通过水雾喷头使水从连续的洒水状态转变成不连续的细小水雾滴，而喷射出来。
它具有较高的电绝缘性能和良好的灭火性能。
水喷雾的灭火机理主要是表面冷却、窒息、乳化和稀释作用。
这四种作用在水雾喷射到燃烧物质表面时通常是以几种作用同时发生，并实现灭火的。
一、表面冷却水喷雾系统以水雾滴形态喷出水雾时比直射流形态喷出时的表面积要大几百倍，当水雾滴喷射到燃烧表面时，因换热面积大而会吸收大量的热能并迅速汽化，使燃烧物质表面温度迅速降到物质热分解所需要的温度以下，使热分解中断，燃烧即终止。
表面冷却的效果不仅取决于喷雾液滴的表面积，同时还取决于灭火用水的温度与可燃物闪点的温度差，闪点愈高，与喷雾用水两者之间温差愈大，冷却效果亦愈好。
对于气体和闪点低于灭火所使用的水的温度的液体火灾，表面冷却是无效的。
二、窒息水雾滴受热后汽化形成原体积1680倍的水蒸气，可使燃烧物质周围空气中的氧含量降低，燃烧将会因缺氧而受抑或中断。
实现窒息灭火的效果取决于能否在瞬间生成足够的水蒸汽并完全覆盖整个着火面。
三、乳化乳化只适用于不溶于水的可燃液体，当水雾滴喷射到正在燃烧的液体表面时，由于水雾滴的冲击，在液体表层造成搅拌作用，从而造成液体表层的乳化，由于乳化层的不燃性使燃烧中断。
对于某些轻质油类，乳化层只在连续喷射水雾的条件下存在，但对粘度大的重质油类，乳化层在喷射停止后仍能保持相当长的时间，有利于防止复燃。
四、稀释对于水溶性液体火灾，可利用水来稀释液体，使液体的燃烧速度降低而较易扑灭。
灭火的效果取决于水雾的冷却、窒息和稀释的综合效应。
第二节系统分类水喷雾灭火系统由水源、供水设备、过滤器、雨淋阀组、管道及水雾喷头等组成，并配套设置火灾探测报警及联动控制系统或传动管系统，火灾时可向保护对象喷射水雾灭火或进行防护冷却。
系统按启动方式和应用方式分类如下：一、按启动方式分类水喷雾灭火系统按启动方式可分为电动启动水喷雾灭火系统和传动管启动水喷雾灭火系统。
（一）电动启动水喷雾灭火系统电动启动水喷雾灭火系统是以普通的火灾报警系统作为火灾探测系统，通过传统的点式感温、感烟探头或缆式火灾探测器探测火灾，当有火情发生时，探测器将火警信号传到火灾报警控制器上，火灾报警控制器打开雨淋阀，同时启动水泵，喷水灭火。
为了减少系统的响应时间，雨淋阀前的管道上应是充满水的状态。
电动启动水喷雾灭火系统的组成如图3-4-1所示。
图3-4-1 电动启动水喷雾灭火系统（二）传动管启动水喷雾灭火系统传动管水喷雾灭火系统是以传动管作为火灾探测系统，传动管内充满压缩空气或压力水，当传动管上的闭式喷头受火灾高温影响动作后，传动管内的压力迅速下降，打开了封闭的雨淋阀，为了尽量缩短管网充水的时间，雨淋阀前的管道上应是充满水的状态，传动管的火灾报警信号通过压力开关传到火灾报警控制器上，报警控制器启动水泵，通过雨淋阀、管网将水送到水雾喷头，水雾喷头开始喷水灭火。
传动管启动水喷雾灭火系统一般比较适合于防爆场所，或者不适合安装普通火灾探测系统的场所。
传动管启动水喷雾灭火系统的组成如图3-4-2 所示。
传动管启动水喷雾灭火系统按传动管内的充压介质，可分为充液传动管和充气传动管两种。
充液传动管内的介质一般为压力水，这种方式适用于不结冰的场所，充液传动管的末端或最高点应安装自动排气阀。
充气传动管内的介质一般是压缩空气，由空压机或其它气源平时保持传动管内的气压。
这种方式适用于所有的场所，但在北方寒冷地区，应在传动管的最低点设置冷凝器和汽水分离器，以保证传动管不会被冷凝水结冰堵塞。
二、按应用方式分类水喷雾灭火系统按应用方式可分为固定式水喷雾灭火系统、自动喷水—水喷雾混合配置系统和泡沫—水喷雾联用系统三种系统。
（一）固定式水喷雾灭火系统固定式水喷雾灭火系统由火灾自动报警系统、报警控制阀、供水水源、固定管道、水雾喷头等组成。
系统组成见上述图3-4-1 和图3-4-2。
（二）自动喷水—水喷雾混合配置系统自动喷水—水喷雾混合配置系统是在自动喷水系统的配水干管或配水管道上连接局部的水喷雾系统，系统组成如图3-4-3 所示。
（三）泡沫—水喷雾联用系统泡沫—水喷雾联用系统是在水喷雾系统的雨淋阀前连接泡沫储罐和泡沫比例混合器，再与火灾报警控制系统、雨淋阀、水雾喷头组成的一个完整的系统，在火灾发生时，先喷泡沫灭火，再喷水雾冷却或灭火。
系统组成如图3-4-4 所示。
第三节系统工作原理与适用范围本节主要介绍水喷雾灭火系统的工作原理、适用范围、设置场所和不适用的范围。
一、系统工作原理水喷雾系统的工作原理是：当系统的火灾探测器发现火灾后，自动或由手动打开雨淋报警阀组，同时发出火灾报警信号给报警控制器，并启动消防水泵，通过供水管网到达水雾喷头，水雾喷头喷水灭火。
系统的工作原理如图3-4-5 所示。
图3-4-5 水喷雾系统工作原理流程图二、系统适用范围水喷雾灭火系统按防护目的主要分为灭火控火和防护冷却两大类，其适用范围随不同的防护目的而设定。
（一）灭火控火的适用范围以灭火控火为目的的水喷雾系统主要适用于以下范围：1．固体火灾水喷雾系统适用于扑救固体火灾。
2．可燃液体火灾水喷雾系统可用于扑救闪点高于60℃的可燃液体火灾，如燃油锅炉、发电机油箱、输油管道火灾等。
3．电气火灾水喷雾系统的离心雾化喷头喷出的水雾具有良好的电气绝缘性，因此水喷雾系统可以用于扑灭油浸式电力变压器、电缆隧道、电缆沟、电缆井、电缆夹层等电气火灾。
（二）防护冷却的适用范围以防护冷却为目的的水喷雾系统主要适用于以下范围：1．可燃气体和甲、乙、丙类液体的生产、储存、装卸、使用设施和装置的防护冷却。
2．火灾危险性大的化工装置及管道，如加热器、反应器、蒸馏塔等的冷却防护。
三、设置场所根据应用方式，水喷雾系统可设置在不同的场所和部位。
（一）固定式水喷雾灭火系统固定式水喷雾灭火系统可设置在以下场所：1．建筑内燃油、燃气的锅炉房，可燃油油浸电力变压器室，充可燃油的高压电容器和多油开关室，自备发电机房；2．单台容量在40MW及以上的厂矿企业可燃油油浸电力变压器，单台容量在90MW及以上可燃油油浸电厂电力变压器，单台容量在125MW及以上的独立变电所可燃油油浸电力变压器。
（二）自动喷水—水喷雾混合配置系统自动喷水—水喷雾混合配置系统适用于用水量比较少，保护对象比较单一的室内场所，如建筑室内燃油、燃气锅炉房等。
对于设置有自动喷水灭火系统的建筑，为了降低工程造价，可以自动喷水灭火系统的配水干管或配水管作为建筑内局部场所应用的自动喷水—水喷雾混合配置系统的供水管。
（三）泡沫—水喷雾联用系统泡沫—水喷雾联用系统适用于采用泡沫灭火比采用水灭火效果更好的某些对象，或者灭火后需要进行冷却，防止火灾复燃的场所。
如，某些水溶性液体火灾，采用喷水和喷泡沫均可达到控火的目的，但单独喷水时，虽控火效果比较好，但灭火时间长，造成的火灾及水渍损失较大；单纯喷泡沫时，系统的运行维护费用又较高。
又如，金属构件周围发生的火灾，采用泡沫灭火后，仍需进一步防护冷却，防止泡沫灭火后因金属构件温度较高而导致火灾复燃，对于类似场所，可采用泡沫—水喷雾联用系统。
目前，泡沫—水喷雾联用系统主要用于公路交通隧道。
四、不适用范围（一）不适宜用水扑救的物质1．过氧化物如过氧化钾、过氧化钠、过氧化钡、过氧化镁等。
这类物质遇水后会发生剧烈分解反应，放出反应热并生成氧气。
当与某些有机物、易燃物、可燃物、轻金属及其盐类化合物接触能引起剧烈的分解反应，由于反应速度过快可能引起爆炸或燃烧。
2．遇水燃烧物质金属钾、金属钠、碳化钙（电石）、碳化铝、碳化钠、碳化钾等。
这类物质遇水能使水分解，夺取水中的氧与之化合，并放出热量和产生可燃气体造成燃烧或爆炸的恶果。
（二）使用水雾会造成爆炸或破坏的场所1．高温密闭的容器内或空间内当水雾喷入时，由于水雾的急剧汽化使容器或空间内的压力急剧升高，造成破坏或爆炸的危险。
2．表面温度经常处于高温状态的可燃液体当水雾喷射至其表面时会造成可燃液体的飞溅，致使火灾蔓延。
第四节系统设计参数水喷雾系统的设计基本参数应根据系统的保护对象和防护目的确定。
一、水雾喷头的工作压力用于灭火控火目的时，水雾喷头的工作压力不应小于0.35MPa；用于防护冷却目的时，水雾喷头的工作压力不应小于0.2MPa。
二、水喷雾灭火系统的响应时间响应时间是指由火灾报警设备发出信号至系统中最不利点水雾喷头喷出水雾的时间，它是系统由报警到实施喷水灭火的时间参数。
用于灭火控火目的时，系统的响应时间不应大于45s；用于液化气生产、储存装置或装卸设施的防护冷却目的时，系统响应时间不应大于60s，用于其他设施的防护冷却目的时，系统响应时间不应大于300s。
三、水喷雾灭火系统的保护面积保护面积是指保护对象的全部暴露外表面面积。
水喷雾系统主要用于保护室外的大型专用设施或设备，同时也用于保护建筑物内的设施或设备，保护面积可按以下原则确定：1.按保护对象的规则外表面面积确定；2.当保护对象的外表面面积不规则时，应按包容保护对象的最小规则形体的外表面积确定；3.变压器的保护面积除应按扣除底面面积以外的变压器外表面面积确定外，还应包括油枕、冷却器的外表面面积和集油坑的投影面积；4.分层敷设电缆的保护面积应按整体包容的最小规则形体的外表面面积确定；5.输送机皮带的保护面积应按上行皮带的上表面面积确定；6.开口可燃液体容器的保护面积应按液面面积确定；7.当水喷雾系统用于室内保护对象时，保护面积可按室内建筑面积或保护对象的外表面积确定。
四、喷雾强度和持续喷雾时间系统的设计喷雾强度和持续喷雾时间应符合表3-4-1 的规定。
由自动喷水配水干管或配水管供水的水喷雾系统，供水管所提供的水压和流量应满足《水喷雾灭火系统设计规范》的要求。
表3-4-1 设计喷雾强度和持续喷雾时间五、自动喷水—水喷雾混合配置系统设计自动喷水—水喷雾混合配置系统的设计应符合下列要求：1.自动喷水—水喷雾混合配置系统中自动喷水系统的设计应符合现行《自动喷水灭火系统设计规范》的规定，水喷雾系统的设计应符合现行《水喷雾灭火系统设计规范》的规定。
2.高层建筑内的用水量较小的水喷雾系统的供水管道可以由自动喷水灭火系统的配水干管或配水管直接引出。
3.由自动喷水配水干管或配水管供水的水喷雾系统，供水管提供的水压和流量应满足水喷雾系统的要求。
