神威气动 文档标题：亚德客标准气缸尺寸亚德客标准气缸尺寸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

标准气缸尺寸气缸是一种常见的液压传动元件，广泛应用于工程机械、农业机械、航空航天、汽车等领域。

气缸的尺寸标准化对于确保其性能和可靠性具有重要意义。

本文将介绍气缸的标准尺寸，包括直径、行程、安装尺寸等方面的内容。

首先，气缸的直径是指气缸筒体的直径，通常采用公称直径进行标注。

常见的气缸直径有32mm、40mm、50mm等多种规格，不同直径的气缸适用于不同的工作场合，用户在选择气缸时应根据具体工作要求来确定合适的直径尺寸。

其次，气缸的行程是指活塞在气缸筒内的往复运动距离，也是气缸工作时产生的有效推力距离。

行程长度一般由工作要求来确定，常见的气缸行程有50mm、100mm、200mm等多种规格可供选择，用户在选型时需根据工作行程要求来确定合适的尺寸。

此外，气缸的安装尺寸也是非常重要的，包括气缸的安装孔径尺寸、安装螺纹尺寸、气缸与其他部件的连接尺寸等。

合理的安装尺寸能够确保气缸在工作时的稳定性和可靠性，减少因安装不当而导致的故障和损坏。

除了上述几个方面的尺寸外，气缸的标准尺寸还包括气缸的工作压力、工作温度、密封件尺寸等内容。

这些尺寸标准的制定和遵循，对于气缸的设计、制造和使用都具有重要意义，能够确保气缸的性能和可靠性。

总之，气缸的标准尺寸是确保气缸性能和可靠性的重要保障，用户在选择和使用气缸时应严格遵循相关的标准和规范，合理选择气缸的直径、行程、安装尺寸等参数，以确保气缸在工作时能够发挥最佳的效果，提高工作效率，降低故障率，延长使用寿命。

同时，制造厂家在设计和生产气缸时也应严格按照标准尺寸进行制造，确保产品质量和性能达到标准要求，为用户提供可靠的产品和服务。

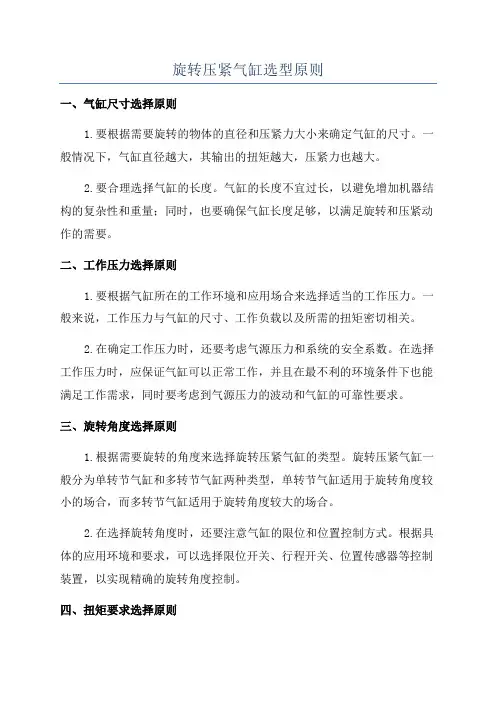

旋转压紧气缸选型原则一、气缸尺寸选择原则1.要根据需要旋转的物体的直径和压紧力大小来确定气缸的尺寸。

一般情况下，气缸直径越大，其输出的扭矩越大，压紧力也越大。

2.要合理选择气缸的长度。

气缸的长度不宜过长，以避免增加机器结构的复杂性和重量；同时，也要确保气缸长度足够，以满足旋转和压紧动作的需要。

二、工作压力选择原则1.要根据气缸所在的工作环境和应用场合来选择适当的工作压力。

一般来说，工作压力与气缸的尺寸、工作负载以及所需的扭矩密切相关。

2.在确定工作压力时，还要考虑气源压力和系统的安全系数。

在选择工作压力时，应保证气缸可以正常工作，并且在最不利的环境条件下也能满足工作需求，同时要考虑到气源压力的波动和气缸的可靠性要求。

三、旋转角度选择原则1.根据需要旋转的角度来选择旋转压紧气缸的类型。

旋转压紧气缸一般分为单转节气缸和多转节气缸两种类型，单转节气缸适用于旋转角度较小的场合，而多转节气缸适用于旋转角度较大的场合。

2.在选择旋转角度时，还要注意气缸的限位和位置控制方式。

根据具体的应用环境和要求，可以选择限位开关、行程开关、位置传感器等控制装置，以实现精确的旋转角度控制。

四、扭矩要求选择原则1.根据所需的扭矩大小来选择旋转压紧气缸。

扭矩大小与气缸尺寸和工作压力相关，可以通过气缸的直径、工作压力和推力来计算得到。

2.扭矩要求还与工作环境和需求密切相关。

在一些特殊环境下，如高温、低温、高湿度等恶劣条件下工作，扭矩要求可能会更高，此时需要选择扭矩输出能力更强的旋转压紧气缸。

五、其他选择原则1.要考虑气缸的工作速度。

工作速度与气缸的直径、工作压力、输入空气压力等因素有关。

在实际应用中，需要根据具体的需求来确定合适的工作速度。

2.另外，还应考虑气缸的结构和材质选择，以确保其在工作过程中的稳定性和耐用性。

同时，还要注意与其他机械装置的协调和配合，确保整个系统的正常运行。

综上所述，旋转压紧气缸选型应根据工作环境、所需扭矩、旋转角度、工作压力等多方面因素进行综合考虑，以确保选择合适的气缸满足机械设备的工作需求。

神威气动 文档标题：旋转气缸规格旋转气缸规格的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、神威气动 聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

神威气动 文档标题：sc标准气缸规格一、sc标准气缸规格的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

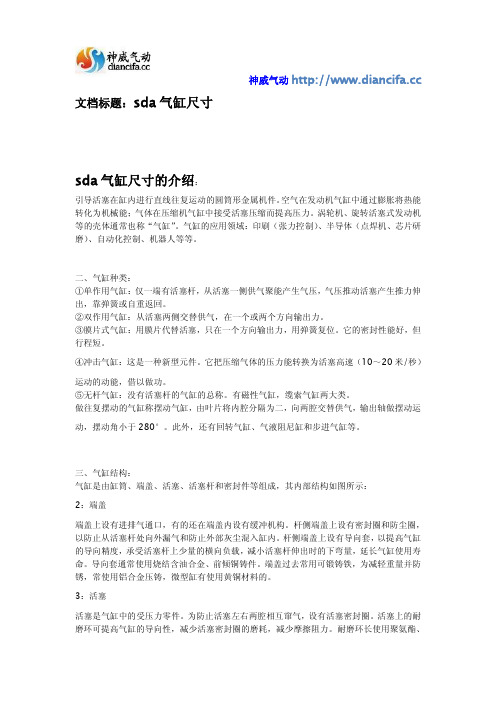

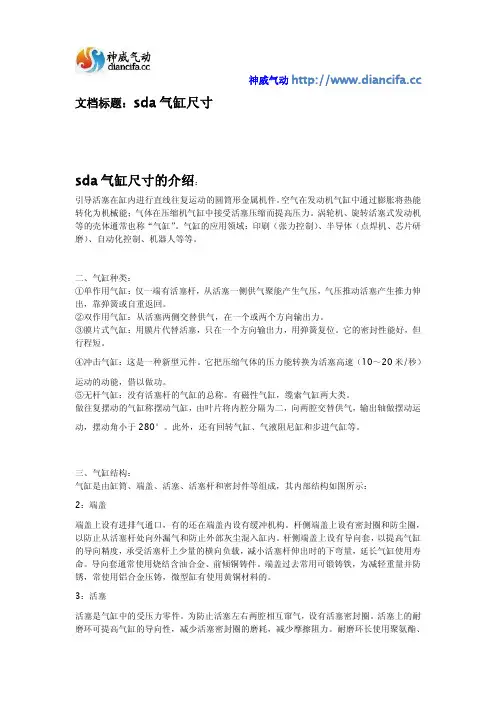

神威气动 文档标题：sda气缸尺寸sda气缸尺寸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、神威气动 聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

气缸标准缸径规格型号1. 引言气缸是一种用于产生机械运动的装置，常用于工业生产中的各种机械和设备。

气缸的缸径是指气缸内部活塞移动的直径，是气缸的重要参数之一。

本文将介绍气缸标准缸径规格型号的相关内容。

2. 气缸标准缸径气缸的标准缸径是根据国际标准规定的一系列标准尺寸。

在工业领域，常用的气缸标准缸径一般为20mm、25mm、32mm、40mm、50mm、63mm、80mm、100mm、125mm、160mm、200mm等。

不同的应用场景和工作要求可能需要不同尺寸的气缸缸径。

3. 气缸规格型号气缸的规格型号是根据不同的制造商和市场需求制定的，用于标识气缸的具体参数和特性。

常见的气缸规格型号一般由字母和数字组成，例如SC50X100，其中SC表示气缸的类型、50表示缸径为50mm、100表示活塞行程为100mm。

气缸的规格型号除了包括缸径和活塞行程，还可能包括其他重要参数，如安装形式、工作压力、工作温度、密封方式等。

不同的规格型号适用于不同的工作场景，用户可以根据具体需求选择合适的气缸。

4. 气缸的选择和应用在选择气缸的时候，需要根据实际工作要求综合考虑多个因素。

首先需要确定所需的缸径大小，根据所需的推力和速度来确定合适的缸径。

另外，还需要考虑气缸的工作压力、温度和密封方式等参数，以确保气缸能够正常工作并满足工作要求。

气缸广泛应用于各个行业的自动化设备和生产线中。

常见的应用包括机械制造、汽车制造、机床、冶金、航空航天等领域。

不同的行业和应用场景对气缸的要求可能会有所不同，因此在选择和应用气缸时需要仔细考虑。

5. 气缸标准缸径规格型号的优势气缸标准缸径规格型号的使用可以带来多个优势。

首先，标准缸径能够提高气缸的通用性，方便用户选择和替换。

其次，规格型号的标识清晰明确，便于识别和查询。

另外，标准化的设计和制造能够提高气缸的生产效率和质量稳定性。

6. 结论气缸标准缸径规格型号是气缸的重要参数之一，决定了气缸的工作性能和适用范围。

旋转气缸乃是由缸筒、端盖、活塞、活塞杆、螺栓、定位销、阀座阀芯、阀体、轴用弹性挡圈和密封件等结构组成。

普通气缸一般是缸体本身通过安装附件固定在机座上, 而由活塞往复运动带动活塞杆前进与后退,从而对负载实现推或拉的动作。

而旋转气缸则是将缸体本身固定在旋转体上与旋转负载一起旋转, 供气组件是固定不动的。

这样的结构与普通气缸的结构是不同的, 如果在一个旋转缸体与不旋转的供气阀之间采用轴承连接, 就可使旋转气缸很灵活地旋转。

(1)第一步, 复位。

从气口B 通人气压(0.1-0.8MPa), 同时从气口A 排大气, 活塞及活塞杆向后退回, 当活塞碰到缸体右端时便停止, 活塞杆端处于a点位置, 这种状态就是复位状态。

(2)第二步, 工作。

从气口A 通人气压(0.1-0.8MPa), 同时从气口B排大气, 活塞杆及活塞向前伸出。

当活塞碰到前盖时便停止运动。

此时活塞杆端处于b点位置, ab之间的距离就是活塞的行程S。

这种状态就是旋转气缸的工作状态。

重复第一步如此循环, 使缸体旋转, 活塞带活塞杆作往复移动。

旋转气缸如何选型：旋转气缸的工作状态是按一定的角度和方向到指定位置，然后线性压力，旋转压缸的原理是气动或液压驱动的使用，一个完整的旋转活塞在工作，等待设计完成压实再行动的位置和旋转角度后。

最常用的旋转角度是90度，45度，180度，360度的选择。

90度转角气缸：当活塞杆轴向运动时，气缸有一定的旋转行程，而旋转行程也产生变化，达到指定的90度角，完成直线夹紧行程。

主要模式包括：SRC，ACK，MKB等亚德客型和SMC旋转压紧气缸。

平面旋转气缸：气缸的旋转行程设计为零，即旋转运动在同一水平面上完成，夹紧运动在直接压力下完成。

JRO，JRK系列产品由天音实现压下压零行程的功能。

180度旋转气缸：这是一个360度的可循环旋转气缸。

普通回转筒需要按原轨道返回，旋转油缸不需要返回原来的轨道，而是360度无限循环。

同时可自由控制90度、180度、270度的停顿，用于工件的牵引、移动、加工和分度等功能。

SMC 气缸的选型指南气缸是很多行业中的常用元件，用于将流体能量转换为机械运动，从而驱动机械设备的运转。

SMC 气缸是市场上知名的品牌之一，其产品广泛应用于工业自动化、半导体制造、生产线自动化、医疗设备等领域。

在选择 SMC 气缸时，客户应当从以下几个方面考虑：1. 气缸类型SMC 气缸有多种类型可供选择，包括单动气缸、双动气缸、旋转气缸、薄型气缸等。

不同类型的气缸适用于不同的工作场景。

比如单动气缸适用于单向推动工作，而双动气缸适用于正反向推动；旋转气缸适用于需要进行旋转的工作场景，薄型气缸适用于空间受限的场合等。

因此，在选择气缸类型时，应依据实在的工作需求进行选择。

2. 气缸尺寸SMC 气缸有多种规格和尺寸可供选择，客户应依据需要选择合适的气缸尺寸。

气缸尺寸的选择应综合考虑气缸行程、内径、活塞杆的直径和工作环境等因素。

假如规格尺寸选择不当，可能会导致气缸无法充分工作需求，损坏设备，带来不必要的损失。

3. 工作压力和流量SMC 气缸的工作压力和流量也是选择气缸时需要考虑的紧要因素。

不同的工作场景需要不同的工作压力和流量。

一般而言，大流量气缸体积大、响应速度慢，适用于负载大、作业环境多而杂的场合；小流量气缸规格小、响应速度快，适用于负载小、作业速度快的场合。

在选择气缸时，应综合考虑工作压力和流量以充分生产线工作的需求。

4. 气缸质量质量是气缸选型时需要考虑的关键因素。

SMC 气缸质量牢靠，经过了严密的质量检验，符合国际标准。

但是它们是由不同的材料制成的，因此质量和性能也有所不同。

依据实在的设备和要求，客户应从不同选项中选择气缸质量的适当级别。

5. 其他因素在气缸的选择过程中，还需要考虑其他因素。

例如，气缸的连接方式、传感器的位置、安装方法等。

它们会影响气缸的使用效果和寿命，因此在选择过程中必需进行认真的综合分析和考虑。

总的来说，SMC 气缸的选型需要综合考虑多种因素，而以上列出的因素仅是使用 SMC 气缸时需要考虑的大多数事项。

气缸型号规格表
气缸型号直径行程进气口尺寸出气口尺寸
CYL001 50mm 100mm 1/4英寸1/4英寸
CYL002 63mm 125mm 3/8英寸3/8英寸
CYL003 80mm 150mm 1/2英寸1/2英寸
CYL004 100mm 200mm 3/4英寸3/4英寸
CYL005 125mm 250mm 1英寸1英寸
气缸特点：
•高品质材料：选用优质材料制造，保证气缸的稳定性和耐用性。

•精准规格：直径和行程按精确尺寸制造，适用于不同工程需求。

•标准接口：进气口尺寸和出气口尺寸符合国际标准，方便安装和连接。

使用场景：
1.机械制造：适用于各类机械设备的气动传动系统。

2.工业自动化：可应用于流水线自动化装配和搬运设备。

3.汽车制造：用于汽车生产线上的气动控制系统。

注意事项：
•安装前请检查气缸型号和规格是否匹配所需工作条件。

•使用过程中如有异常情况，请及时停止使用并检查维修。

结语
以上为气缸型号规格表及相关说明，希望能为您的工程和设备提供有效的气动控制解决方案。

如有任何疑问或需进一步咨询，请随时与我们联系。

神威气动 文档标题：标准气缸尺寸一、标准气缸尺寸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

详细介绍标准气缸选型及气缸安装尺寸内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.标准气缸应用领域很广泛，常用的规格尺寸国内外有亚德客型SC,SI,SU,SE,费斯托型DNC ，SMC型MBB，CP96,CS1,国产有QGB，QGS，JB等等标准气缸的主要特点1. 气缸的缸径由小到大，直径从32mm到250mm不等，气缸行程从5MM到4M，我们可满足不同用户不同的需求进行定制，也有大缸径250MM以上，欢迎详细了解。

2. 气缸前后端盖都有带缓冲调节，使气缸活塞在两端运行工作中，冲击力强以免撞坏前后端。

3. 气缸固定安装方式有各式各样，其目的是为了解决设备自动化的应用需求，下面会有详细的介绍气缸如何选型（气缸型号的选定）呢？先要根据气缸使用的主要功能、场所、安装要求及实地操作形式选定种类：标准气缸、迷你气缸、超薄气缸、双轴气缸、无杆气缸等等；要实际符合机械自动化设备使用的气缸内缸（缸径）及距离（行程）。

缸径：指的是缸筒内壁的直径，主要决定因素为气缸的负载及气源供气压力。

可以根据负载及系统正常工作压力计算出所需气缸推（拉）力；注意：在选用气缸时，其工作载荷应其在60%-80%之间为佳，在使用同等的气压情况下，内径越大，气缸的推力也越大。

行程：指的是将超过工件移动距离的小标准行程作为行程确定的依据。

如：实际使用时要求气缸将某工件移动的大距离为97mm，则安标准行程系列，超过97mm选用标准行程为100mm，还有认为这种方式：活塞杆伸出去与缩回后之间的误差间距，大多数以为气缸本身的外露也算是行程，其实这是错误的，不能计算为行程。

在国内常用的标准气缸的功能大致是差不多，主要是解决机械设备自动化的安装方式及所需要距离，下面小编整理出有关气缸的选型代表的方式，带您了解下气缸的基本知识及工作原理。

旋转气缸如何选型-斯麦特告诉您
旋转气缸需要如何选型呢?不了解的朋友们，今天斯麦特带大家一起了解一下。

1、首先旋转气缸选型一般是这样：首先先根据你需要的出力换算出气缸的活塞面积F=n*P*S，公式中F是所需要的输出力，P是系统压力，S就是活塞面积了，n是安全系数，一般气缸水平使用取0.7，垂直使用取0.5，活塞面积出来了再换算成活塞直径，一般气缸使用直径表示。

2、其次是根据运动的距离选择旋转气缸的行程，如果需要压紧，一般会吃进3~5mm。

然后根据安装方式选择你需要的安装，是角座，法兰还是耳环安装。

后选择是否需要行程检测开关等辅件就好了。

气缸主要的数据是缸径和行程。

3、旋转气缸在工作时受力情况受到很多因素的影响，气缸内外气体的压力差影响着它，同时气缸还要承受蒸汽流出静止时对静止部分的反作用力所以在气缸选型时需要特别注意，如果不能选择合适的气缸，不仅可能会损坏设备，同时也可能会耽误工作。

以上就是小编为大家介绍的旋转气缸如何选型，关于气缸的内容还有很多，希望小编的介绍可以为大家带来帮助，想学习更多内容请继续关注我们网站!。

emc旋转气缸参数emc旋转气缸产品是一种新型的电机控制的旋转气缸，它可以在低速度下迅速而准确地达到所需的位置和运动量。

它可以根据不同的应用需求，具有多种不同的参数以便满足不同类型的使用要求。

emc旋转气缸参数主要包括：最大转速、转动角度、加速度、最大运行压力、最大载荷、精度、重量、尺寸等参数。

1、最大转速：emc旋转气缸的最大转速一般在1000-3000rpm之间。

此参数决定着气缸的工作效率，转速越高，气缸的运行效率越高。

2、转动角度：emc旋转气缸的转动角度一般在45°-360°之间。

当使用emc旋转气缸时，转动角度的大小直接影响到气缸的运行效率，角度越大，气缸的运行效率越高。

3、加速度：emc旋转气缸的加速度一般在0.5-4.5m/s2之间。

这一参数决定着气缸的运行速度，加速度越大，气缸的运行速度越快，从而提高气缸的效率。

4、最大运行压力：emc旋转气缸的最大运行压力一般在0.7-1.0MPa之间。

这一参数决定着气缸的使用寿命，压力越大，气缸的使用寿命越长。

5、最大载荷：emc旋转气缸的最大载荷一般在0.3-1.2kg之间。

这个参数决定着气缸的工作效率，载荷越高，气缸的工作效率越高。

6、精度：emc旋转气缸的精度一般在±0.1mm以内。

这一参数决定着气缸的工作精度，精度越高，气缸的工作精度越高。

7、重量：emc旋转气缸的重量一般在1-8kg之间。

这个参数决定着气缸的安装方式，重量越轻，气缸的安装越方便。

8、尺寸：emc旋转气缸的尺寸一般在50-200mm之间。

这个参数决定着气缸的安装空间，尺寸越小，气缸的安装空间越小。

总之，emc旋转气缸参数包括最大转速、转动角度、加速度、最大运行压力、最大载荷、精度、重量、尺寸等参数，这些参数的选择都会直接影响到气缸的性能，因此，在使用emc旋转气缸时，应该根据实际情况选择合适的参数。

气缸的选型根据气缸推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸气缸推力计算公式：气缸推力F1=πD2P气缸拉力计算公式F2=π（D2-d2）P公式式中：D-气缸活塞直径（cm）d-气缸活塞杆直径（cm）P-气缸的工作压力（kgf/cm2）F1，F2-气缸的理论推拉力（kgf）上述出力计算适用于气缸速度50~500mm/s的范围内气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50%气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸双作用气缸输出力表单位Kgf缸径mm 气缸的理论输出力（推力）单位：KG/公斤使用空气压力MPa10 16 20 25 32 4050117137157 63125156187218250 80100151201251300352402 100157236314393471550628 125245368491615736859982 1604026038041005120614071608 18050876310181272152717812036 20062894212571571188521992514 250981147319632454294534363926 3201608241232164021482556296432 40025313796502662837539879610052选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。

当行程超过推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。

选定气缸缓冲方式：根据需要选择缓冲形式，无缓冲气缸，固定缓冲气缸，可调缓冲气缸选择润滑方式：有给油润滑气缸，无给油润滑气缸选择气缸系列：根据以上条件，按需选择适当系列的气缸选择气缸的安装形式：根据不同的用途和安装需要，选用适当的安装形式气缸附件的选择：前（后）法兰，脚架，单（双）悬耳，中间铰轴式，铰轴支座式。

气缸的规格尺寸及行程
气缸的规格尺寸及行程
气缸的尺寸规格主要以气缸的缸筒内径和活塞行程分类；也有按活塞杆直径和杆端螺纹尺寸分类的方法。

下面介绍下气缸的规格尺寸及行程。

气缸的缸筒内径尺寸见表5.4，摘自GB2348—80(IS03320)液压气动系统及元件一缸径及活塞杆外径系列。

气缸可按缸径进行如下分类：
1) Φ2.5～Φ6mm的为微型气缸；
2) Φ8～Φ25mm的为小型气缸；
3) Φ32～Φ320mm的为中型气缸；
4) 大于Φ320mm的为大型气缸。

气缸活塞行程系列按照优先次序分成三个等级顺序选用，如表5.4
所示。

国际标准IS06430、6431中推荐活塞公称行程允差见表5.5。

当行程>1250mm时，其公称行程允差由供需双方确定。

活塞杆外径尺寸系列如表5.6所示。

气缸活塞杆常用螺纹尺寸如表5.7所示。
