旋转气缸工作原理及工作示意图

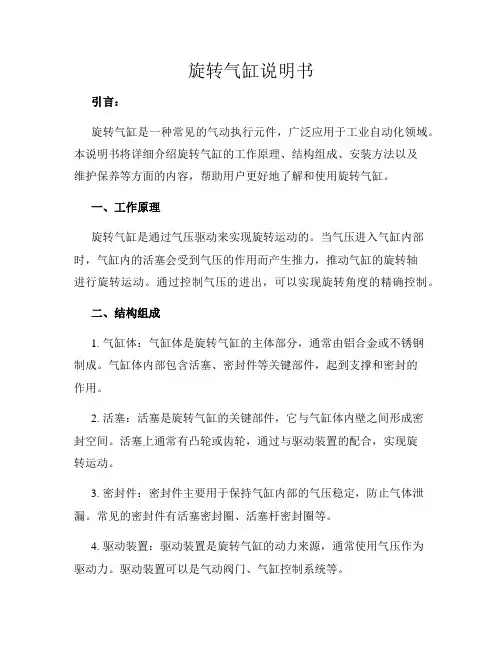

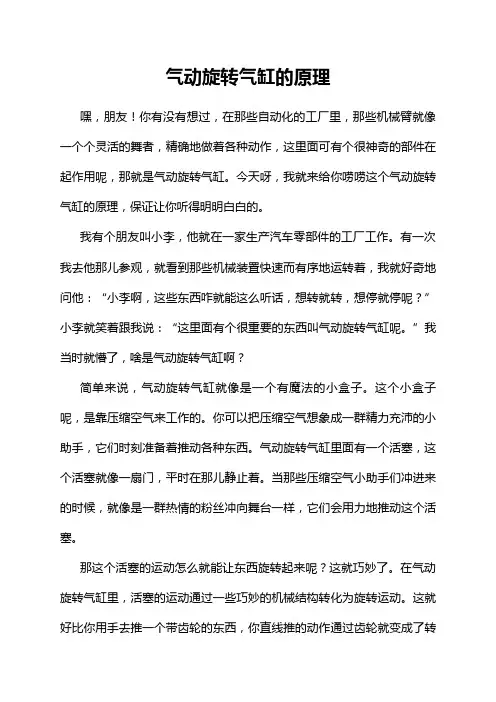

气动旋转气缸的原理嘿，朋友！你有没有想过，在那些自动化的工厂里，那些机械臂就像一个个灵活的舞者，精确地做着各种动作，这里面可有个很神奇的部件在起作用呢，那就是气动旋转气缸。

今天呀，我就来给你唠唠这个气动旋转气缸的原理，保证让你听得明明白白的。

我有个朋友叫小李，他就在一家生产汽车零部件的工厂工作。

有一次我去他那儿参观，就看到那些机械装置快速而有序地运转着，我就好奇地问他：“小李啊，这些东西咋就能这么听话，想转就转，想停就停呢？”小李就笑着跟我说：“这里面有个很重要的东西叫气动旋转气缸呢。

”我当时就懵了，啥是气动旋转气缸啊？简单来说，气动旋转气缸就像是一个有魔法的小盒子。

这个小盒子呢，是靠压缩空气来工作的。

你可以把压缩空气想象成一群精力充沛的小助手，它们时刻准备着推动各种东西。

气动旋转气缸里面有一个活塞，这个活塞就像一扇门，平时在那儿静止着。

当那些压缩空气小助手们冲进来的时候，就像是一群热情的粉丝冲向舞台一样，它们会用力地推动这个活塞。

那这个活塞的运动怎么就能让东西旋转起来呢？这就巧妙了。

在气动旋转气缸里，活塞的运动通过一些巧妙的机械结构转化为旋转运动。

这就好比你用手去推一个带齿轮的东西，你直线推的动作通过齿轮就变成了转动的动作。

这里面有各种零件的配合，就像一个团队一样，每个零件都有自己的任务。

我又问小李：“这就完了？就这么简单？”小李哈哈大笑说：“哪有那么简单呢。

”原来啊，气动旋转气缸的内部结构是经过精心设计的。

它有进气口和出气口，这就像人的呼吸一样，空气要能进得去出得来。

进气的时候，压缩空气带着压力进来，推动活塞朝着一个方向运动，然后在合适的时候，出气口把空气放出去，这样就可以让活塞或者相关的旋转部件完成一个动作循环。

我们再来说说这个活塞的形状和材质。

活塞的形状要设计得恰到好处，就像一把钥匙要能正好插进锁里一样。

如果形状不对，那空气推动它的时候就可能会漏气或者推不动。

材质呢，要既结实又轻便，就像一个运动员，要有力量还得灵活。

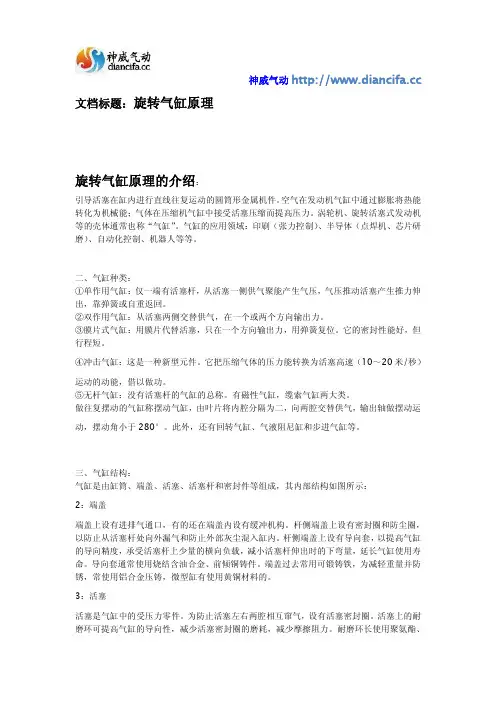

神威气动 文档标题：旋转气缸原理旋转气缸原理的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、神威气动 聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

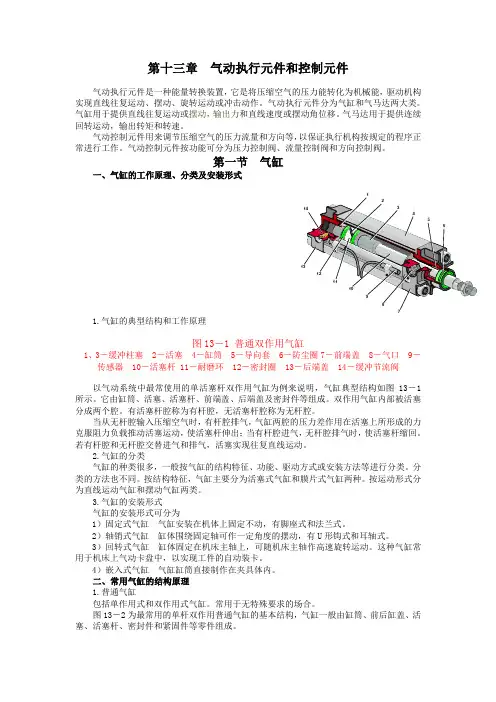

第十三章气动执行元件和控制元件气动执行元件是一种能量转换装置，它是将压缩空气的压力能转化为机械能，驱动机构实现直线往复运动、摆动、旋转运动或冲击动作。

气动执行元件分为气缸和气马达两大类。

气缸用于提供直线往复运动或摆动，输出力和直线速度或摆动角位移。

气马达用于提供连续回转运动，输出转矩和转速。

气动控制元件用来调节压缩空气的压力流量和方向等，以保证执行机构按规定的程序正常进行工作。

气动控制元件按功能可分为压力控制阀、流量控制阀和方向控制阀。

第一节气缸一、气缸的工作原理、分类及安装形式1.气缸的典型结构和工作原理图13－1 普通双作用气缸1、3－缓冲柱塞 2－活塞 4－缸筒 5－导向套 6－防尘圈7－前端盖 8－气口 9－传感器 10－活塞杆 11－耐磨环 12－密封圈 13－后端盖 14－缓冲节流阀以气动系统中最常使用的单活塞杆双作用气缸为例来说明，气缸典型结构如图13－1所示。

它由缸筒、活塞、活塞杆、前端盖、后端盖及密封件等组成。

双作用气缸内部被活塞分成两个腔。

有活塞杆腔称为有杆腔，无活塞杆腔称为无杆腔。

当从无杆腔输入压缩空气时，有杆腔排气，气缸两腔的压力差作用在活塞上所形成的力克服阻力负载推动活塞运动，使活塞杆伸出；当有杆腔进气，无杆腔排气时，使活塞杆缩回。

若有杆腔和无杆腔交替进气和排气，活塞实现往复直线运动。

2.气缸的分类气缸的种类很多，一般按气缸的结构特征、功能、驱动方式或安装方法等进行分类。

分类的方法也不同。

按结构特征，气缸主要分为活塞式气缸和膜片式气缸两种。

按运动形式分为直线运动气缸和摆动气缸两类。

3.气缸的安装形式气缸的安装形式可分为1）固定式气缸气缸安装在机体上固定不动，有脚座式和法兰式。

2）轴销式气缸缸体围绕固定轴可作一定角度的摆动，有U形钩式和耳轴式。

3）回转式气缸缸体固定在机床主轴上，可随机床主轴作高速旋转运动。

这种气缸常用于机床上气动卡盘中，以实现工件的自动装卡。

4）嵌入式气缸气缸缸筒直接制作在夹具体内。

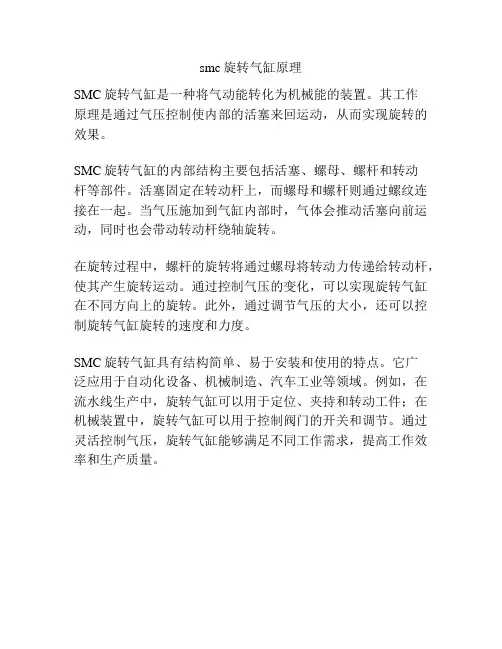

smc旋转气缸原理
SMC旋转气缸是一种将气动能转化为机械能的装置。

其工作
原理是通过气压控制使内部的活塞来回运动，从而实现旋转的效果。

SMC旋转气缸的内部结构主要包括活塞、螺母、螺杆和转动
杆等部件。

活塞固定在转动杆上，而螺母和螺杆则通过螺纹连接在一起。

当气压施加到气缸内部时，气体会推动活塞向前运动，同时也会带动转动杆绕轴旋转。

在旋转过程中，螺杆的旋转将通过螺母将转动力传递给转动杆，使其产生旋转运动。

通过控制气压的变化，可以实现旋转气缸在不同方向上的旋转。

此外，通过调节气压的大小，还可以控制旋转气缸旋转的速度和力度。

SMC旋转气缸具有结构简单、易于安装和使用的特点。

它广
泛应用于自动化设备、机械制造、汽车工业等领域。

例如，在流水线生产中，旋转气缸可以用于定位、夹持和转动工件；在机械装置中，旋转气缸可以用于控制阀门的开关和调节。

通过灵活控制气压，旋转气缸能够满足不同工作需求，提高工作效率和生产质量。

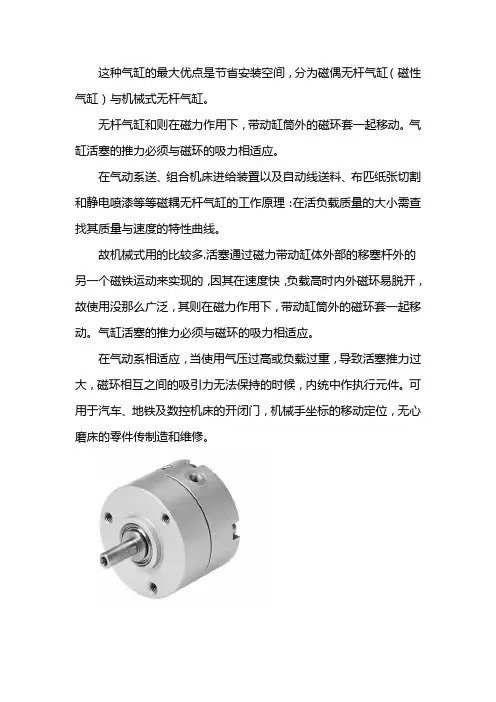

这种气缸的最大优点是节省安装空间，分为磁偶无杆气缸（磁性气缸）与机械式无杆气缸。

无杆气缸和则在磁力作用下，带动缸筒外的磁环套一起移动。

气缸活塞的推力必须与磁环的吸力相适应。

在气动系送、组合机床进给装置以及自动线送料、布匹纸张切割和静电喷漆等等磁耦无杆气缸的工作原理：在活负载质量的大小需查找其质量与速度的特性曲线。

故机械式用的比较多.活塞通过磁力带动缸体外部的移塞杆外的另一个磁铁运动来实现的，因其在速度快，负载高时内外磁环易脱开，故使用没那么广泛，其则在磁力作用下，带动缸筒外的磁环套一起移动。

气缸活塞的推力必须与磁环的吸力相适应。

在气动系相适应，当使用气压过高或负载过重，导致活塞推力过大，磁环相互之间的吸引力无法保持的时候，内统中作执行元件。

可用于汽车、地铁及数控机床的开闭门，机械手坐标的移动定位，无心磨床的零件传制造和维修。

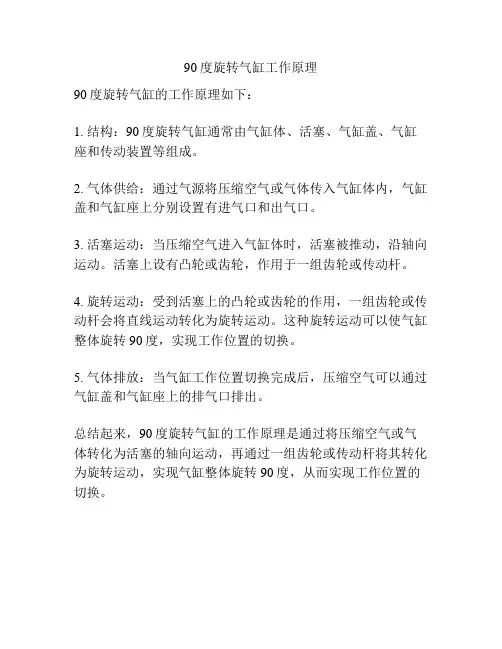

90度旋转气缸工作原理
90度旋转气缸的工作原理如下：
1. 结构：90度旋转气缸通常由气缸体、活塞、气缸盖、气缸座和传动装置等组成。

2. 气体供给：通过气源将压缩空气或气体传入气缸体内，气缸盖和气缸座上分别设置有进气口和出气口。

3. 活塞运动：当压缩空气进入气缸体时，活塞被推动，沿轴向运动。

活塞上设有凸轮或齿轮，作用于一组齿轮或传动杆。

4. 旋转运动：受到活塞上的凸轮或齿轮的作用，一组齿轮或传动杆会将直线运动转化为旋转运动。

这种旋转运动可以使气缸整体旋转90度，实现工作位置的切换。

5. 气体排放：当气缸工作位置切换完成后，压缩空气可以通过气缸盖和气缸座上的排气口排出。

总结起来，90度旋转气缸的工作原理是通过将压缩空气或气体转化为活塞的轴向运动，再通过一组齿轮或传动杆将其转化为旋转运动，实现气缸整体旋转90度，从而实现工作位置的切换。

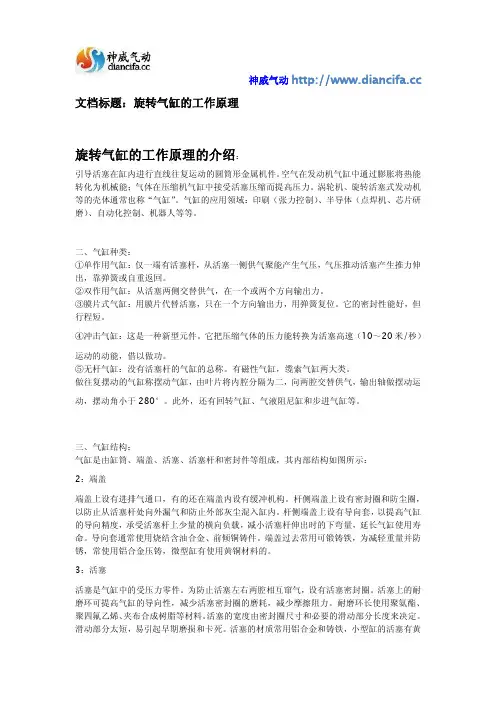

神威气动 文档标题：旋转气缸的工作原理旋转气缸的工作原理的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

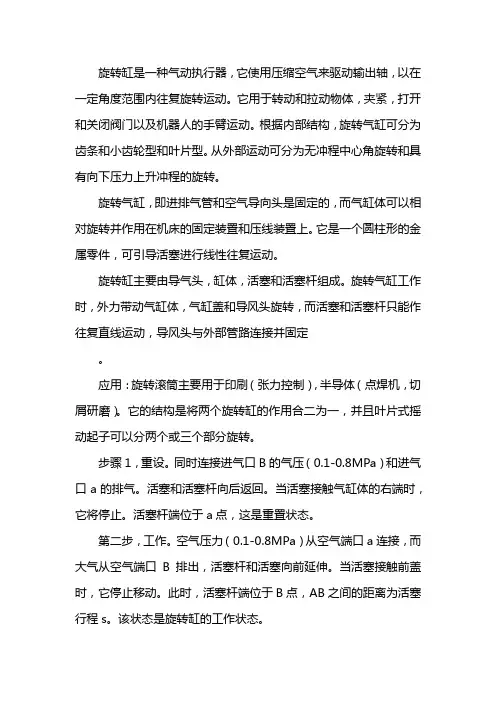

旋转缸是一种气动执行器，它使用压缩空气来驱动输出轴，以在一定角度范围内往复旋转运动。

它用于转动和拉动物体，夹紧，打开和关闭阀门以及机器人的手臂运动。

根据内部结构，旋转气缸可分为齿条和小齿轮型和叶片型。

从外部运动可分为无冲程中心角旋转和具有向下压力上升冲程的旋转。

旋转气缸，即进排气管和空气导向头是固定的，而气缸体可以相对旋转并作用在机床的固定装置和压线装置上。

它是一个圆柱形的金属零件，可引导活塞进行线性往复运动。

旋转缸主要由导气头，缸体，活塞和活塞杆组成。

旋转气缸工作时，外力带动气缸体，气缸盖和导风头旋转，而活塞和活塞杆只能作往复直线运动，导风头与外部管路连接并固定。

应用：旋转滚筒主要用于印刷（张力控制），半导体（点焊机，切屑研磨）。

它的结构是将两个旋转缸的作用合二为一，并且叶片式摇动起子可以分两个或三个部分旋转。

步骤1，重设。

同时连接进气口B的气压（0.1-0.8MPa）和进气口a的排气。

活塞和活塞杆向后返回。

当活塞接触气缸体的右端时，它将停止。

活塞杆端位于a点，这是重置状态。

第二步，工作。

空气压力（0.1-0.8MPa）从空气端口a连接，而大气从空气端口B排出，活塞杆和活塞向前延伸。

当活塞接触前盖时，它停止移动。

此时，活塞杆端位于B点，AB之间的距离为活塞行程s。

该状态是旋转缸的工作状态。

重复上述步骤，使气缸体旋转，活塞杆前后移动。

平面旋转是在某个中心点的角旋转。

常见的旋转缸是msqb，cr1a和crqb。

旋转角度范围为1到180度，最大为190度。

通过调节螺丝控制旋转角度，还可以安装缓冲器，操作更加稳定。

旋转（角）压紧缸可以完成角旋转动作并继续完成压紧和夹紧工作，并且可以重复操作。

常用于高精度自动生产车间，适合在狭窄空间环境下安装使用。

常见的有SRC拐角缸，MK拐角缸，ACK拐角气体等。

压缩空气是由活塞杆上的旋转槽和缸筒上的凸形槽共同驱动的。

当旋转角度时，行程随旋转角度的变化而变化，最后完成压制工作。
