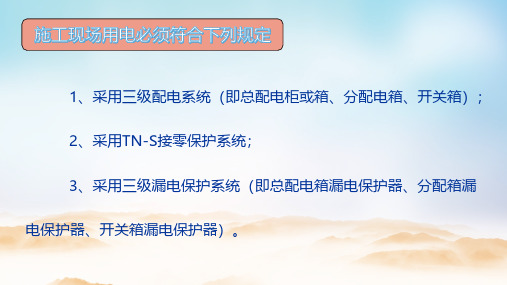

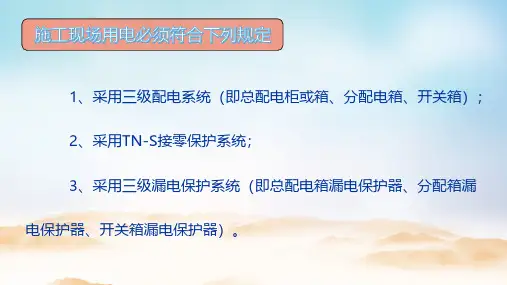

1、采用三级配电系统（即总配电柜或箱、分配电箱、开关箱）；2、采用TN-S接零保护系统；3、采用三级漏电保护系统（即总配电箱漏电保护器、分配箱漏电保护器、开关箱漏电保护器）。

02总配电房要求：1、配电房应自然通风，并应采用防止雨雪侵入和动物进入的措施。

配置必要的消防器材。

2、配电房布置应合理，且操作方便，符合安全要求。

配电房应张挂有总平面图、总系统图。

3、配电房的门向外开，并配锁。

4、配电房照明分别设置正常照明和事故照明。

5、配电柜或配电线路停电检修时，应悬挂“禁止合闸，有人工作”停电标志牌。

停电时必须由专人负责。

张挂电工操作规程。

电柜前地面设绝缘胶。

6、配电房沿墙周边设置接地等压带。

正立面图（单位：mm）平面图（单位：mm）平面图1-1剖面图装设电压表装设电流表装设电流表装设电流表总配电柜装设电度表总配电柜装设总隔离开关装设总断路器保护器总配电箱中的漏电保护器的额定漏电动作电流应大于30mA ,额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.s 装设分路总漏电保护器装设分路总隔离开关总配电柜设置N线连接端子设置PE线端子相线涂刷有色油漆，作标志分色电箱门与金属箱体采用编织软铜线做电气连接张帖系统接线图031、分配电箱的电器安装板上必须分设N线和PE线端子板。

2、分配电箱应装设总隔离开关、分路隔离开关，以及分路漏电保护器。

3、分配电箱不得安装插座做电气连接。

4、漏电保护器应装设在分配箱靠近负荷的一侧。

5、分配电箱与开关箱距离不得超过30m。

6、分配电箱的漏电开关额定漏电动作电流为100mA, 额定动作时间为0.1S。

分配电箱总隔离开关N线端子分路隔离开关分路漏电保护器PE线端子采用编织软铜线做电气连接分路隔离开关分路漏电保护器分路隔离开关分路漏电保护器分路隔离开关分路漏电保护器电线按相序分色绝缘底板接线端子分配电箱总隔离开关N线端子分路隔离开关分路漏电保护器PE线端子系统图采用编织软铜线做电气连接电线按相序分色绝缘底板接线端子分配电箱总隔离开关按相序分色分路隔离开关分路漏电保护器PE线端子绝缘电工板编制软铜线系统图工作零线端子分配电箱总隔离开关N线端子PE线端子分路隔离开关分路漏电保护器分路隔离开关分路漏电保护器电线按相序分色绝缘底板接线端子041、必须按“一机一隔离一漏一箱”设置。

《建筑施工技术》第一章：建筑施工概述教学目标：1. 了解建筑施工的基本概念、分类和流程。

2. 掌握建筑施工的主要环节和施工方法。

3. 熟悉建筑施工中的安全管理和质量控制。

教学内容：1. 建筑施工的基本概念和分类。

2. 建筑施工的流程和主要环节。

3. 建筑施工中的安全管理。

4. 建筑施工中的质量控制。

教学步骤：1. 导入：通过展示建筑施工现场的图片，引起学生对建筑施工的兴趣。

2. 讲解：详细讲解建筑施工的基本概念、分类和流程。

3. 案例分析：分析一些成功的建筑施工案例，让学生了解建筑施工的实际应用。

4. 讨论：让学生讨论建筑施工中的安全管理和质量控制的重要性。

教学资源：1. 建筑施工现场图片。

2. 建筑施工案例资料。

教学评估：1. 课堂问答：检查学生对建筑施工基本概念的理解。

2. 小组讨论：评估学生对建筑施工流程和安全管理的理解。

《建筑施工技术》第二章：建筑材料教学目标：1. 了解常见建筑材料的种类和特性。

2. 掌握建筑材料的使用方法和质量要求。

3. 熟悉建筑材料在施工过程中的储存和运输。

教学内容：1. 常见建筑材料的种类和特性。

2. 建筑材料的使用方法和质量要求。

3. 建筑材料在施工过程中的储存和运输。

教学步骤：1. 导入：通过展示不同建筑材料的样品，引起学生对建筑材料的兴趣。

2. 讲解：详细讲解常见建筑材料的种类、特性和使用方法。

3. 实验演示：进行建筑材料的实验演示，让学生了解建筑材料的质量要求。

4. 讨论：让学生讨论建筑材料在施工过程中的储存和运输的重要性。

教学资源：1. 不同建筑材料的样品。

2. 建筑材料实验设备。

教学评估：1. 课堂问答：检查学生对常见建筑材料的理解。

2. 实验报告：评估学生对建筑材料质量要求的掌握。

《建筑施工技术》第三章：建筑施工工艺教学目标：1. 了解常见建筑施工工艺的流程和操作方法。

2. 掌握建筑施工工艺的技术要求和质量控制。

3. 熟悉建筑施工工艺中的安全注意事项。

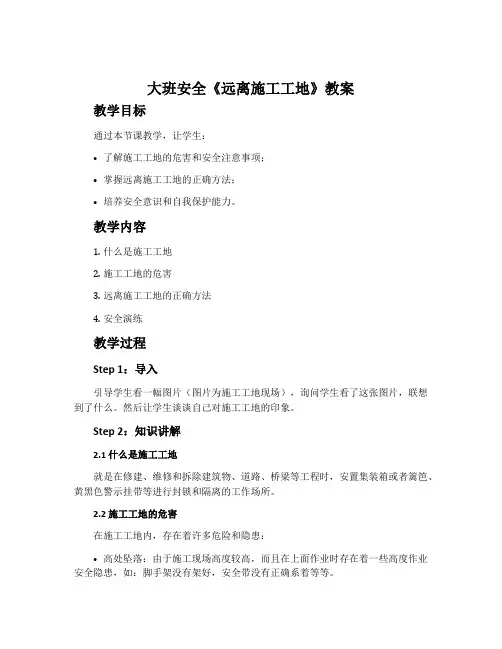

大班安全《远离施工工地》教案教学目标通过本节课教学，让学生：•了解施工工地的危害和安全注意事项；•掌握远离施工工地的正确方法；•培养安全意识和自我保护能力。
