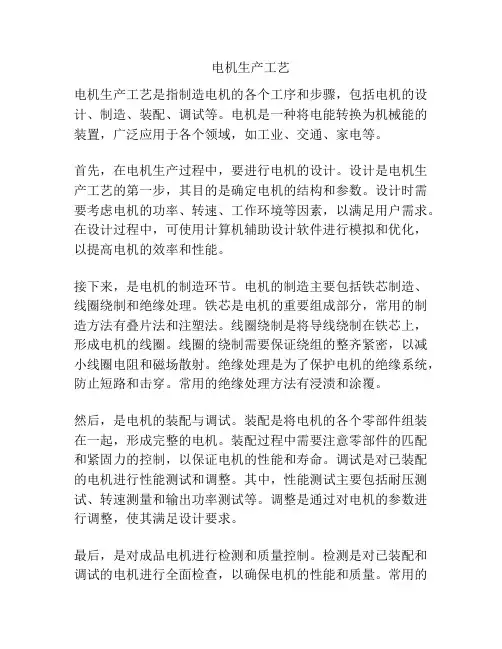

电机生产工艺

电机生产工艺电机生产工艺是指制造电机的各个工序和步骤，包括电机的设计、制造、装配、调试等。

电机是一种将电能转换为机械能的装置，广泛应用于各个领域，如工业、交通、家电等。

首先，在电机生产过程中，要进行电机的设计。

设计是电机生产工艺的第一步，其目的是确定电机的结构和参数。

设计时需要考虑电机的功率、转速、工作环境等因素，以满足用户需求。

在设计过程中，可使用计算机辅助设计软件进行模拟和优化，以提高电机的效率和性能。

接下来，是电机的制造环节。

电机的制造主要包括铁芯制造、线圈绕制和绝缘处理。

铁芯是电机的重要组成部分，常用的制造方法有叠片法和注塑法。

线圈绕制是将导线绕制在铁芯上，形成电机的线圈。

线圈的绕制需要保证绕组的整齐紧密，以减小线圈电阻和磁场散射。

绝缘处理是为了保护电机的绝缘系统，防止短路和击穿。

常用的绝缘处理方法有浸渍和涂覆。

然后，是电机的装配与调试。

装配是将电机的各个零部件组装在一起，形成完整的电机。

装配过程中需要注意零部件的匹配和紧固力的控制，以保证电机的性能和寿命。

调试是对已装配的电机进行性能测试和调整。

其中，性能测试主要包括耐压测试、转速测量和输出功率测试等。

调整是通过对电机的参数进行调整，使其满足设计要求。

最后，是对成品电机进行检测和质量控制。

检测是对已装配和调试的电机进行全面检查，以确保电机的性能和质量。

常用的检测方法包括外观检查、性能测试和寿命试验等。

质量控制是通过建立质量管理体系和采用合理的生产控制方法，确保电机生产过程的稳定性和一致性。

同时，对生产工艺进行不断改进和优化，提高电机的质量和工艺水平。

综上所述，电机生产工艺是一个复杂的过程，包括设计、制造、装配、调试、检测和质量控制等环节。

在电机生产过程中，需要严格按照工艺要求进行操作，确保电机的性能和质量。

通过不断改进和优化工艺，提高电机的生产效率和质量水平，进一步推动电机产业的发展。

电机制造工艺及装配pdf一、电机制造工艺概述电机作为电气能源转换的核心设备，在我国经济社会发展中具有举足轻重的地位。

电机制造工艺的发展与创新为电机性能的提升、节能减排目标的实现提供了有力保障。

本文将从电机分类及应用、电机制造工艺发展历程和电机制造工艺流程三个方面进行介绍。

1.电机分类及应用电机根据用途、结构、电压等级等多种方式进行分类。

常见的电机类型包括交流电机、直流电机、同步电机、异步电机等。

这些电机广泛应用于工业生产、家用电器、交通运输等领域，为各类设备提供了可靠的驱动力。

2.电机制造工艺发展历程电机制造工艺经历了从传统制造向现代制造的转变。

传统制造工艺以手工为主，生产效率低、质量不稳定。

随着科技的进步，电机制造工艺逐步实现了自动化、智能化，提高了生产效率和产品质量。

现代电机制造工艺主要包括绕组制造、铁芯制造、整机装配等环节。

3.电机制造工艺流程电机制造工艺流程主要包括以下几个环节：（1）原材料采购：根据电机性能要求，采购合适的钢材、硅钢片、绝缘材料等原材料。

（2）铁芯制造：采用先进的硅钢片切割、焊接等技术，制作符合性能要求的铁芯。

（3）绕组制造：选用优质导线，通过焊接、整形等工艺，制作出高品质的绕组。

（4）电机装配：将铁芯、绕组、轴承、机械密封等零部件组装成电机。

（5）电机试验：对电机进行电气、机械性能试验，确保电机性能达标。

（6）包装与出厂：对试验合格的电机进行包装，按规定程序办理出厂手续。

二、电机装配技术电机装配技术是电机制造的关键环节，直接影响到电机的性能和可靠性。

以下是电机装配基本要求、电机零部件装配和电机总装与调试的详细介绍。

1.电机装配基本要求（1）零部件清洗：清洗轴承、绝缘材料等零部件，确保清洁度。

（2）零部件检查：检查零部件尺寸、磨损情况，确保零部件质量。

（3）装配顺序：按装配顺序进行装配，确保电机结构完整。

2.电机零部件装配（1）轴承装配：将轴承与轴承座配合，调整轴承间隙，确保轴承工作稳定。

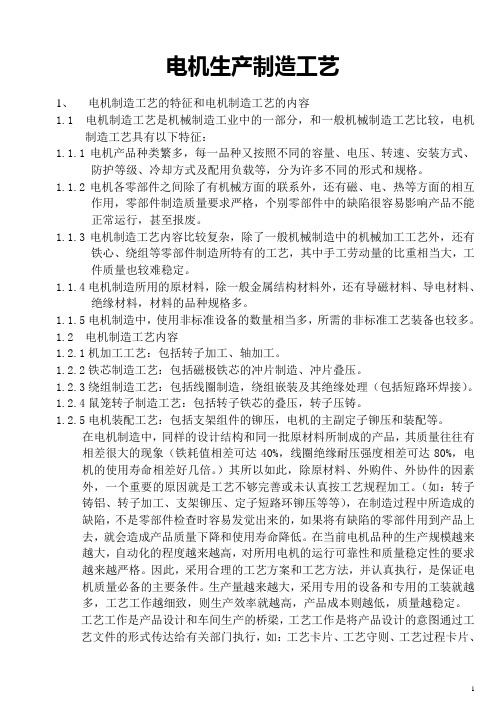

电机生产制造工艺1、电机制造工艺的特征和电机制造工艺的内容1.1 电机制造工艺是机械制造工业中的一部分，和一般机械制造工艺比较，电机制造工艺具有以下特征：1.1.1电机产品种类繁多，每一品种又按照不同的容量、电压、转速、安装方式、防护等级、冷却方式及配用负载等，分为许多不同的形式和规格。

1.1.2电机各零部件之间除了有机械方面的联系外，还有磁、电、热等方面的相互作用，零部件制造质量要求严格，个别零部件中的缺陷很容易影响产品不能正常运行，甚至报废。

1.1.3电机制造工艺内容比较复杂，除了一般机械制造中的机械加工工艺外，还有铁心、绕组等零部件制造所特有的工艺，其中手工劳动量的比重相当大，工件质量也较难稳定。

1.1.4电机制造所用的原材料，除一般金属结构材料外，还有导磁材料、导电材料、绝缘材料，材料的品种规格多。

1.1.5电机制造中，使用非标准设备的数量相当多，所需的非标准工艺装备也较多。

1.2 电机制造工艺内容1.2.1机加工工艺：包括转子加工、轴加工。

1.2.2铁芯制造工艺：包括磁极铁芯的冲片制造、冲片叠压。

1.2.3绕组制造工艺：包括线圈制造，绕组嵌装及其绝缘处理（包括短路环焊接）。

1.2.4鼠笼转子制造工艺：包括转子铁芯的叠压，转子压铸。

1.2.5电机装配工艺：包括支架组件的铆压，电机的主副定子铆压和装配等。

在电机制造中，同样的设计结构和同一批原材料所制成的产品，其质量往往有相差很大的现象（铁耗值相差可达40%，线圈绝缘耐压强度相差可达80%，电机的使用寿命相差好几倍。

）其所以如此，除原材料、外购件、外协件的因素外，一个重要的原因就是工艺不够完善或未认真按工艺规程加工。

（如：转子铸铝、转子加工、支架铆压、定子短路环铆压等等），在制造过程中所造成的缺陷，不是零部件检查时容易发觉出来的，如果将有缺陷的零部件用到产品上去，就会造成产品质量下降和使用寿命降低。

在当前电机品种的生产规模越来越大，自动化的程度越来越高，对所用电机的运行可靠性和质量稳定性的要求越来越严格。

电机生产工艺介绍电机是将电能转化为机械能的装置，广泛应用于各个领域，包括家用电器、工业机械、交通工具等。

电机的生产工艺包括原材料准备、加工制造、装配调试等环节，下面将详细介绍电机的生产工艺。

首先是原材料准备。

电机的主要原材料包括铁芯、线圈和绝缘材料。

铁芯是电机的重要组成部分，用于传递和集中磁场，常用的材料有硅钢片和铝合金。

线圈是电机的发电部分，需要用到导电良好的电磁材料，如铜线。

绝缘材料用于对电机进行绝缘，防止电脑短路，常用的材料有绝缘漆和绝缘纸。

在原材料准备过程中，需要对原材料进行仔细筛选和检验，确保其质量符合标准。

然后是加工制造。

首先是铁芯加工。

铁芯通常是由硅钢片或铝合金制成，其加工过程包括剪切、冲孔、弯曲等工序，以形成电机所需的形状和尺寸。

然后是线圈制造。

线圈制造包括绕线、焊接、压合等工序，以将导线制成各个线圈。

线圈的绕制工艺有半自动绕线机、全自动绕线机和手工绕线三种。

绝缘材料加工包括切割、复合、涂覆等工序，以形成电机绕组的绝缘层。

最后是定子和转子的加工制造。

定子是电机的不动部分，转子是电机的旋转部分。

定子的加工制造包括铺绝缘纸、绕线、钢管焊接等工序，转子的加工制造包括磨削、切割、平衡等工序。

加工制造过程中需要严格把控各个环节，确保产品的质量和效率。

最后是装配调试。

装配调试是将各个零部件组装成成品电机的过程。

主要包括定子、转子、轴承、端盖、外壳等部件的组装。

装配过程需要注意零部件的安装顺序和位置，以确保电机的正常运转。

装配完成后，需要进行调试，包括电气性能测试、机械性能测试等。

通过调试，可以检测电机的各项指标是否符合要求。

永磁电机生产工艺流程永磁电机生产工艺流程是指永磁电机产品从设计到生产的全过程。

下面是一个典型的永磁电机生产工艺流程：1. 设计阶段：在设计阶段，首先根据用户要求和市场需求，确定电机的规格和性能参数。

然后进行电磁设计，确定永磁电机的磁路结构和线圈排布，以及转子和定子的结构设计。

同时还需要进行热分析和结构强度计算等，确保设计的可靠性和可实施性。

2. 原材料采购：根据设计要求，采购各种原材料，包括电机铁芯、永磁材料、绝缘材料、线圈材料等。

对于永磁材料，通常需要进行磁化处理，使其具有一定的磁性。

3. 零部件加工：根据设计图纸，对各个零部件进行加工。

比如，对电机铁芯进行剪裁和冲压，对线圈进行绕制和绝缘处理，对转子和定子进行机械加工等。

同时还需要进行质量检验，确保加工质量符合要求。

4. 永磁装配：将加工好的转子和定子进行永磁装配。

首先将永磁材料粘贴或装配到转子上，然后进行磁化处理，使转子具有一定的磁性。

同时还需要进行质量检验，确保装配质量符合要求。

5. 绕制线圈：将加工好的线圈绕制到定子上，根据设计要求进行接线并进行绝缘处理。

同时还需要进行绝缘电阻测试和耐压测试，确保绕制质量符合要求。

6. 终装和调试：将装配好的转子和定子进行终装，包括固定定子和转子，安装轴承和安全装置等。

然后进行电机的电气调试和机械调试，测试电机的性能参数和工作状态。

7. 产品检验：对生产好的永磁电机进行产品检验，包括外观检查、功能测试、性能测试等，确保产品质量符合要求。

同时还需要进行产品标识和包装，以便销售和运输。

8. 出厂检验：对已检验好的产品进行出厂检验和质量控制，确保产品的可靠性和安全性。

对于大批量生产的永磁电机，还需要进行抽样检验和统计分析，确保生产的批次质量符合要求。

以上就是一个典型的永磁电机生产工艺流程。

当然，不同企业和不同类型的永磁电机可能会有些许差异，但总体上都涵盖了设计、原材料采购、零部件加工、永磁装配、绕制线圈、终装和调试、产品检验和出厂检验等环节，以确保生产出高质量的永磁电机产品。

电机制造工艺流程
《电机制造工艺流程》
电机制造是一个复杂的过程，涉及到多个工艺环节和技术要求。

在这个过程中，需要经过多道工艺流程，包括原材料采购、零部件加工、装配调试等环节。

下面就来介绍一下电机制造的工艺流程。

首先是原材料采购。

电机制造的原材料一般有铁芯、线圈、绝缘材料等。

这些原材料的质量和性能直接影响到最终产品的质量和性能。

因此，在采购阶段需要严格把控原材料的质量，确保符合产品的要求。

接着是零部件加工。

在电机制造过程中，需要进行铁芯、线圈、绝缘材料等零部件的加工。

这些零部件的加工需要采用专门的设备和工艺，确保精度和质量。

然后是装配调试。

在零部件加工完成后，需要进行装配和调试。

这个阶段需要将各个零部件组装在一起，并进行电气性能测试，确保电机的正常运转。

最后是包装出厂。

在电机制造完成后，需要进行包装出厂。

这个环节需要根据产品的特点和要求，选择合适的包装方式，确保产品能够安全送达客户手中。

总的来说，电机制造的工艺流程涉及到多个环节和工艺要求，
需要有一定的技术和经验。

只有严格按照工艺流程要求进行生产，才能生产出高质量的电机产品。

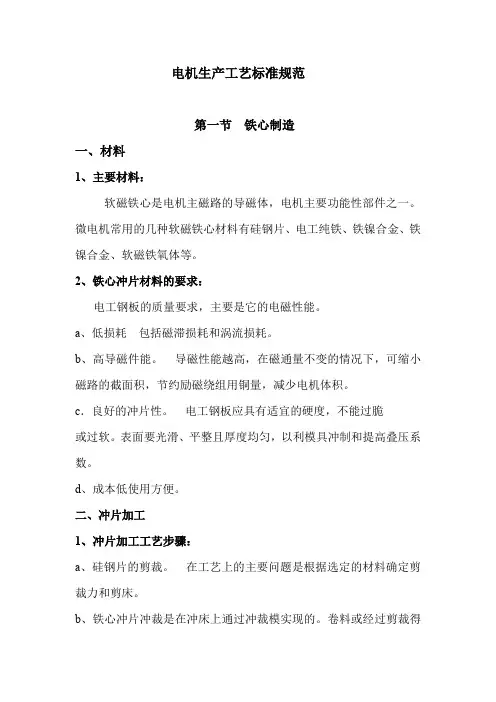

电机生产工艺标准规范第一节铁心制造一、材料1、主要材料：软磁铁心是电机主磁路的导磁体，电机主要功能性部件之一。

微电机常用的几种软磁铁心材料有硅钢片、电工纯铁、铁镍合金、铁镍合金、软磁铁氧体等。

2、铁心冲片材料的要求：电工钢板的质量要求，主要是它的电磁性能。

a、低损耗包括磁滞损耗和涡流损耗。

b、高导磁件能。

导磁性能越高，在磁通量不变的情况下，可缩小磁路的截面积，节约励磁绕组用铜量，减少电机体积。

c．良好的冲片性。

电工钢板应具有适宜的硬度，不能过脆或过软。

表面要光滑、平整且厚度均匀，以利模具冲制和提高叠压系数。

d、成本低使用方便。

二、冲片加工1、冲片加工工艺步骤：a、硅钢片的剪裁。

在工艺上的主要问题是根据选定的材料确定剪裁力和剪床。

b、铁心冲片冲裁是在冲床上通过冲裁模实现的。

卷料或经过剪裁得到的钢片条料，在冲床上经过冲模的冲裁即得到所需的冲片。

根据所用冲裁模的不同，相应有单式冲裁、复式冲裁、多工序组合冲裁、级进式冲裁等。

c、毛刺及其消除。

冲模间隙过大，冲模安装不当或冲模刃口磨钝等，都会使冲片产生毛刺。

减小毛刺的基本措施是：在冲模制造时，严格控制凸凹模的间隙，而且要保证冲裁时有均匀的间隙；冲裁过程中，要保持冲模工作正常，经常检查毛刺的大小。

d、冲片的退火处理。

软磁材料在出厂时，有的已具有标准规定的磁性能。

有的材料则需待加工后进行最后的退火处理才具有规定的磁性。

e、冲片加工的自动化：对大批量生产的微电机，冲片及铁心加工的自动化是提高生产效率、保证产品质量、降低产品成本的重要途径。

采用高速自动冲床和多工位级进式冲模、使用卷料钢片连续冲裁，这是比较先进冲裁方式。

2、铁心冲片的质量检查：冲片质量主要反映在四个方面：(1)冲片尺寸、形状的准确度。

(2)毛刺的大小。

(3)冲片绝缘层的质量。

(4)冲片的铁耗和导磁性能。

由于冲片绝缘不是经常检查以及一般只检查冲片叠压后的铁心损耗，故冲片加工质量的检查，主要是冲片的尺寸精度与毛刺。

电机的生产工艺和装配工艺概述及解释说明1. 引言1.1 概述电机是一个广泛应用于各种领域的重要设备，其生产工艺和装配工艺对于电机产品的性能和质量起着至关重要的作用。

本文将深入探讨电机的生产工艺和装配工艺，包括材料选择与准备、加工过程与技术、质量控制与检测等方面内容。

1.2 文章结构本文总共分为五个主要部分：引言、电机的生产工艺、电机的装配工艺、实例分析与案例研究以及结论与展望。

首先在引言部分进行整体概述，然后详细介绍电机的生产工艺和装配工艺。

接着通过实例分析与案例研究来深入了解这些工艺在实际应用中的情况。

最后，在结论与展望中对整篇文章进行总结，并对未来可能面临的挑战和发展方向进行展望。

1.3 目的本文旨在通过对电机生产工艺和装配工艺的深入研究和解释说明，为相关领域从业人员提供有关该领域最新技术和方法的信息。

同时，通过实例分析与案例研究，探讨问题解决和流程优化的方法，以提高电机生产工艺和装配工艺的效率和质量。

希望本文能够为电机制造业的进一步发展和创新提供有益的参考。

2. 电机的生产工艺：2.1 材料选择与准备：在电机的生产过程中，首先需要选择适合的材料，并对其进行准备工作。

常见的电机材料包括铁芯、线圈、绝缘材料等。

- 铁芯：铁芯是电机的核心部件之一，一般选用高品质硅钢片制成，以提高磁导率和降低磁耗。

在生产前需对铁芯进行切割、整形和表面处理等工艺，以保证其尺寸及表面质量满足要求。

- 线圈：线圈是电机中的重要元件，常用于产生磁场或接收电能。

线圈可以采用不同规格和类型的导线，在生产前需要根据设计要求选择合适的导线规格和型号，并进行预处理如剪切、去氧化等。

- 绝缘材料：绝缘材料主要用于隔离导体之间或导体与其他部件之间的直接接触。

绝缘材料通常为高温、耐压和阻燃性能较好的聚合物复合材料，如绝缘漆、纤维板等。

在制造过程中，需要对绝缘材料进行成型、切割和预处理等步骤。

2.2 加工过程与技术：电机的生产过程中，还需要进行各种加工工艺以及运用不同的技术来完成制造过程。

电机生产工艺简述及工艺流程图电机制造是整个机器制造业中的一个重要部门，电机除了具有和一般机器类似的结构部分之外，还具有特殊的导电、导磁和绝缘部分，因此，在电机制造的工艺过程中，除了具有一般机械制造中所共有的锻、铸、焊、金工加工和装配之外，还有电机制造所特有的工艺，如铁心的冲制和压装、换向器的制造以及绕组的制造（绕线、成形、绝缘、嵌线、浸漆和烘干）等.在电机制造业中，为了完成这些特殊的工艺过程，除了金属切削机床以外，还要具备大量的非标设备(专用设备)，例如铁心冲片涂漆和干燥（或铁心冲片的氧化处理）所用的专用设备；转子铸铝所用的熔铝炉、预热炉及压铸机（或离心铸铝机）、转子铜条（鼠龙结构）中频焊机；防爆电机壳体（即型腔）耐压试验设备；绕组制造中所用的绕线机、胀形机、包绝缘机、浸渍、烘干设备等，这些设备的制造质量和操作工艺过程的工作质量对电机的性能及工作的可靠性有着很大的影响.不但电机制造工艺具有多样性，而且所使用材料的种类也多样化，电机制造中不但要用到一般的金属材料，还要用到有色金属及其合金，以及各种绝缘材料.根据电机结构以及零部件的种类，可分为如下制造工艺过程：1电机零部件的金工加工：1.1转轴和转子的加工1.2端盖、油盖、出线盒的加工1.3机座的加工2定子、转子铁心制造2.1铁心冲片的冲制加工2.2冲片的绝缘处理2.3铁心的压装制造3电机的绕组制造3.1散嵌绕组的制造3.2绕组的绝缘处理3.3高压定子绕组的制造3.4绕线转子绕组的制造4笼型转子制造4.1离心铸铝4.2压力铸铝4.3铜端环与铜导条的中频焊接（或钎焊）5电机装配5.1转子铁心与转轴装配及动平衡5.2轴承装配5.3定子装配5.4电机的检验试验电机制造的另一个特点则是品种、规格多；电机的容量、电压、转速、几何尺寸等变化围很大，其用途、安装方式、冷却方式、防护形式多种多样，因此，在制造工艺上也不尽相同而各有其特点.综上所述，电机产品及制造工艺流程不会对大气造成污染.附：工艺流程图鑫瑞特电机机械制造二〇一四年五月二十八附图1单相鼠笼铸铝转子异步电动机生产工艺流程图附图三相鼠笼铸铝转子异步电动机生产工艺流程图. ... .c------------下面黄颜色是赠送的简历模板不需要的可以下载后编辑删除男| 已婚| 1988 年月生| 户口：| 现居住于-宝安区3年工作经验 | 团员|省市宝安区福永镇屋村2巷518101E-mail:. ... .c求职意向·工作性质：全职·期望职业：销售业务、销售管理、市场·期望行业：专业服务/咨询(财会/法律/人力资源等)、教育/培训/院校、通信/电信运营、增值服务·工作地区：·期望月薪：4001-6000元/月·目前状况：我目前处于离职状态，可立即上岗职业目标喜欢营销管理类工作，喜欢有挑战的工作，大学四年一直在挑战自己，挑战自己的极限，一直在做营销的兼职，坚信“也精于勤而荒于嬉”一直严于律己，在各方面都要从严要求自己。
