粉刷施工技术交底20页PPT

灰饼做法
1、小于2米的短墙不得少于2个竖排；
2、墙端部控制在0.3米左右，中间不大于2米
11
保温施工： 1、考虑到只有混凝土面设置保温，粉刷保温完成后，再做水泥砂
浆，最后统一做玻纤网抗裂砂浆罩面层。
12
2、
1）墙面平整度控制在0,3mm之内，(2米靠尺检查）公司标准
2）墙面垂直度控制在0,3mm之内，(2米靠尺检查）公司标准
3、不得拆除外架的拉结点，如必须要拆除的需经过项目部同意及边上重新设置 拉结；
4、拉结部位洞口的粉刷层先预留，在后期拆架前修补；预留尺寸50*50
5、同一类型的线条及其它凸出墙面的构件粉刷时，应统一尺寸外凸，不得凸出 尺寸不统一，凸出墙面尺寸以图纸为准；
6、拉结点修补用细石膨胀混凝土修补，第一次补至结构面平，挂钢丝网后再进 行粉刷至满层平整；
1.基底、拉毛、挂网：拉毛、挂网前基底已按要求处理，外墙孔洞（支模孔洞、对拉螺栓、脚手架预留洞、施工洞 口等）按要求封堵；不同材料交接处按要求挂钢丝网；拉毛粘结牢固、毛刺感强，密度、强度满足要求
2.★抹灰、防水、保温层：按要求分层抹灰；抹灰总厚度≥35mm时，中间增设加强网片；外墙满挂钢丝网且放于抹 灰中间层，钢丝网平整绷紧；防水层按设计要求施工，防水层厚度符合要求，防水层在门窗洞口、穿墙管、预埋件、 2.工艺要 分格缝及收头等细部节点做法，符合设计要求；防水层完成后打凿破坏及时修复；外墙构件（栏杆、铁艺等）、幕 求 墙或石材预埋件，在粉刷层施工前安装完成；严禁粉刷层完成后，再进行剔凿施工
金沙碧桂园粉刷技术交底
缺陷技术交底
一、 二、 三、 四、
外墙 内墙 楼梯 屋面
2
一、外墙篇（图纸工艺）
1； 15厚1：2.5水泥砂浆找平层（内掺 5%的防水剂），中间加复合钢丝网；（ 钢丝网规格12.7*12.7*0.9） 2；5厚1:2.5聚合物水泥防水砂浆防水层

Байду номын сангаас抹灰技术交底
目 1 图纸交底 录
2 做法交底
3 实测实量
4 质量通病防治
抹灰工具
抹灰常用工具： 手推车、铁锨、平锹、灰槽、胶皮管、喷壶、塑料抹子、木抹子、铁 抹子、靠尺板、刮尺、笤帚、粉线、线坠、阴阳角撸子等。
钢筋卡子
喷壶
捋角器
其它工具
红外线水平仪
空鼓锤
抹灰工具
塞尺
靠尺
抹灰工具
阴阳角尺
激光测距仪
0.40（加建筑胶适量）；③用1:2.5水泥砂浆在墙面上刮糙，即用铁抹子将砂浆刮成鱼鳞 状，厚度3；
2、页岩多孔砖、页岩空心砖：①抹灰前24小时在墙面上喷水2～3遍，每遍喷水之间 的间隔时间应不少于15分钟，喷水量以渗入砌体内深度8～10为宜，喷水面要均匀，不得 漏面；②抹灰前再喷水一遍，喷水后立即刷素水泥浆，水灰比1:0.37～0.40；③刷素水 泥浆后应立即抹灰，不得在浆面干燥后抹灰；
挂耐碱纤维网工艺：先将宽度为300mm、厚度为5mm聚合物砂浆抹在找平 层上，再将纤维网展平贴在聚合物砂浆上，并使聚合物砂浆均匀布满在纤维 网上，总厚度 3～5mm，纤维网应置于抹灰层表面下 3～5mm。
注：一般外墙均采用止水螺杆，这种 做法做法只做个别的洞口封堵方式
外墙洞口封堵
砼墙穿墙螺栓洞进行特别处理。 （1）清孔处理：清理将孔内浮浆、 残渣清理干净，并用水冲洗干净。砼墙 柱面上留下的螺栓孔，必须将PVC套管 凿除10-20mm。 （2）第一次水泥砂浆封堵：两人内 外配合操作，一人在内侧用比孔眼略小 的钢筋顶住孔眼内侧，一人在外侧用1 ：2干硬性微膨胀水泥砂浆封堵，一边 封堵，一边舂实，封堵1/2孔眼长度。 （3）防水处理：第一次封堵隐蔽验 收后，用防水油膏将对拉螺栓孔眼封堵 密实，油膏厚约5~10mm。 （4） 第二次水泥砂浆封堵 经对防水处理隐蔽验收，再用1：2 干硬性微膨胀水泥砂浆第二次封堵孔眼 至距外墙面1cm处。并将表面刮平，在 螺栓孔眼处作5mm厚30cm见方的灰饼 ，抹压密实。并涂刷防水涂料。 （5） 隐蔽验收

一、内墙抹灰（构造做法）：
内墙抹灰按普通抹灰要求，阳角找方，按标筋分层找平。墙面阳角处、门窗洞口及楼梯梁底部 做 2.1m 高 1:2 水泥砂浆护角，每边宽 6cm。抹灰工程大面积开展前先做样板间，待样板间符合要求 后再大面积开展。
二、外墙抹灰（构造做法）：
第 1 页1共 7 页
学海无 涯
外墙抹灰按普通抹灰要求。外墙抹灰时应挂通线并保证窗台上下口及外造型线脚在同一水平 面上，窗口侧边、外造型墙体阳角在同一垂直线上。
2、室内抹灰使用的木凳支架应搭设稳牢固，脚手板跨度不得大于 2m。架上堆放材料不得过于集 中，在同一跨度内不应超过两人。架体上抹灰工具要放平，防止倾覆，伤害自己或他人。
3、搅拌机运转时，严禁将工具伸进滚筒内。现场检修时，应固定好料斗切断电源。进入滚筒时， 外面应有人监护。搅拌机专人专用，每天上班前检查轴承，皮带是否完好，不准私自乱接施工用电。
2、喷浆： 喷浆前应将墙面分数遍浇水湿润，喷浆宜凸出墙面 2～5mm，喷点应均匀不对漏涂，喷浆后应至少
养护 48 小时。用手压能感觉喷浆面有毛刺感，墙面喷浆硬度、强度、密度以样板层为标准。
3、找方、放线： 先以跨度较大的两面墙体所在的轴线各找出一条控制线，然后以这两条控制线确定其它两条较
短 的控制线，相邻控制线间要互相垂直。根据控制线将线引到墙体、楼地面或其它易于识别的物体 上， 外墙从楼顶的四角及凸出外墙的阳台或楼梯间等向下悬垂线进行放线，同时在窗口上下悬挂水平通线 用于控制水平方向抹灰。
第 4 页4共 7 页
学海无 涯
项次
项目
普通抹灰
检验方法
1
立面垂直度
4
用 2m 垂直检测尺检查
2
表面平整度
4
用 2m 靠尺和塞尺检查

7
（1）单位工程交底---项目经理、总工组织技术交底， 涉及工程概况、合同工期和质量要求；主要施工方法 和施工任务的划分；施工依据的规范、操作规程和质 量标准；合同节点工期要求；保证质量、安全、精度 和降低成本的措施 ；
（2）工序交底---施工员进行工序技术交底，其内容 是：施工任务、施工图纸、施工工艺、操作规程、工 序质量控制要求、质量标准、安全要求等。是针对班 组级技术交底；
下：
1、土方工程：地基土的性质与特点；各种标桩的位置与保护办
法；挖填土的范围和深度，放边坡的要求，回填土与灰土等夯实办
法及容重等指标；地下水或地表水排除与处理方法；施工工艺与操
作规程中有关规定和安全技术措施。
2、砌筑工程：砌筑部位；轴线位置；各层水平标高；墙身厚度
及变化情况；砂浆强度等级，砂浆配合比及砂浆试验检验方法；各
涉及的与本工程相关法律法规等；
•
g 各种质量管理制度，至少包括：施工测量复核制度，施工图现
场核对制度，施工技术交底制度，开工报告申请制度，成品保护制
度，施工工艺流程设计、试验制度，基础技术资料管理制度，分包
和劳务用工管理制度，关键岗位培训、持证上岗制度，材料进场检
验及储存管理制度，设备、构配件进场检验及储存管理制度，检验
（1）施工项目的内容、范围和工程数量； （2）施工图纸解释（包括设计变更和设备材料代用情况及要求）; （3）施工步骤、操作方法和采用新技术的操作要领，工艺流程，施工图及施工大样图，施工手段，进入 结构的原材料规格、型号、数量； （4）质量标准和特殊要求，质量通病及保证质量的措施，检验、试验和质量检查验收评级依据和方法； （5）施工进度要求、工序搭接、施工部署与施工班组任务确定； （6）施工中所采用主要施工机械设备型号、数量及其进场时间、作业程序安排等有关问题； （7）新工艺、新结构、新材料的有关操作规程、技术规定及其注意事项； 安全技术标准和特殊要求，保证安全的措施，应急预案的启动和救援方法，作业人员职业健康和安全防护事 项等； （8）环境管理技术标准和相关要求，环境和水土保持的具体措施； （9）文明施工的标准、具体要求及相关措施； （10）责任成本的量化标准，工序作业时间，进入工程实体材料定额消耗指标、辅助材料定额消耗指标， 人工消耗指标，单机、单车设备消耗指标，定额核算方法，定额节超措施及奖罚办法； （11）施工记录的内容和要求。 （12）其它注意事项。

墙面抹灰工程施工技术交底
二、作业条件
(1)必需经过有关部门进行结构工程的验收，达到合格标准。
(2)抹灰前检查门窗框的位置是否正确，与墙体连接是否坚固。连接处的缝隙应用L3水泥砂浆或1：1：6水泥混 合沙浆分层嵌塞密实。若缝隙较大时，应在沙浆中掺入少量麻刀嵌塞，使其塞缝密实。铝合金门窗缝隙处理按设计 要求嵌塞。
(2)加气混凝土砌块、陶粒混凝土砌块墙面
不同材料基础交接处表面的抹灰应实行防止开裂的加强措施，通常在砌块墙与框架柱、梁的交接处实行钉钢丝 网方式进行加强，钢丝网与基体的搭接宽度每边不得小于100mm；将墙面上残存的砂浆、污垢、灰尘等清理干净,用 水浇墙，将墙面潮湿。
(3)红机砖、黏土空心砖墙面
将墙面上残存的砂浆、污垢、灰尘等清理干净，用水浇墙，将墙面潮湿。
(7)环境温度高于5℃。
三、操作工艺
.工艺流程
门窗框四周堵缝一墙面清理一浇水潮湿墙面一找规则一基层处理一抹底层砂浆一细门窗口角、垛、墙面等处吊垂直、套方抹灰饼、并按灰饼充筋，以灰饼和充筋确定会层厚度。
.基层处理
(1)混凝土墙面
若混凝土墙表面很光滑，应对其表面进行“毛化”处理，其方法有两种：一种是将其光滑的表面用尖塞剔毛，剔 去光面，使其表面粗糙不平，用水潮湿基层。另一种方法是将光滑的表面清扫干净，用10%火碱水除去混泥土表面 的污垢后，将碱液冲洗干净后晾干，采纳机器喷涂，或用省揭甩上一层1：1稀粥状细水泥砂浆(内掺适量胶粘剂，掺 量按试验确定)，使其凝固在光滑的基础表面，用手掰不懂时即可进行下一道工序。
.细部处理
有分格要求的墙面应按设计要求弹线，粘分隔条；有排水要求的部位应做滴水线(槽)，可
1、本表由施工单位填写，交底单位与接受交底单位各存一份。

施工工艺
16
4、浇水湿润、甩浆拉毛
液料：胶水：水=1:2
加入水泥
预拌均匀
机械充分搅拌均匀
浆料制作过程：重量配合比——胶水：水：水泥=1:2：20，先将胶水和水按配比调匀倒置容器中，按配比加入水
泥，先用铲预拌均匀，再用机械充分搅拌均匀，搅拌完成浆料成稠状。
施工工艺
17
5、吊垂直、套方、找规矩 外墙吊通垂线定基准，须保证大角垂直，墙面横线找平、立线顺直。高层建筑利用墙大角、门窗口两边，
6、贴灰饼 灰饼采用1：2.5水泥浆抹成50mm见方形状，施工时先在左右墙角上各做一个标准饼，然后用线锤吊垂直
线做墙下角两个标准饼，设在勒脚线上口。再在墙角左右两个标准饼面之间拉通线，做中间灰饼，间距 500mm，门窗口阴角等处上下增设灰饼。抹灰层厚度与灰饼相平，特别注意灰饼要避开砌体墙和剪力墙交界 处。
水平标筋应连起来，并相互垂直。
转角处冲筋控制规方
施工工艺
21
8、分层抹灰，多遍成活 外墙面采用20厚1:2.5水泥抗裂防水砂浆（掺水泥用量10％的TC-02防水剂、0.9kg/m³的聚丙烯纤维）分
抹灰前应办理准备工序检查验 收手续，并存档验收资料；
施工流程
7
工作面交接→基层处理→挂网→甩浆→外墙吊垂直、套方、找规矩→贴灰饼→设置冲筋→分层抹灰、 多遍成活→分隔条、滴水线随面层灰施工穿插完成→养护。
施工工艺
8
1、工作面交接 （1）外立面线条验收 （2）门窗洞口尺寸验收
施工工艺
9
2、基层处理
10
2、基层处理
灰缝有瞎缝和通光缝的必须先行堵塞， 基层修补 穿墙螺杆孔采用发泡聚氨酯或膨胀水泥 砂浆堵塞严实。
施工工艺

（2）、内墙为乳胶漆的房间踢脚：100高1:3水泥砂浆打底灰，4mm厚1:1水泥砂浆加水重20%建筑胶镶贴8厚的黑色玻化砖。
2、顶棚做法：顶板不粉砂浆层。
（1）、洗衣房，公共卫生间、盥洗间、及底层商业卫生间顶棚：楼板整理干净→局部刮腻子找平，磨光→白水泥浆两边向四周墙体下翻150mm。
（2）、宿舍卫生间、一层门厅、各层合用前室、走廊不做粉刷，由专业人员安装吊顶。
其他未尽事宜按图纸设计及规范执行，当此交底与设计相矛盾时详询交底人或栋号主管施工员。
技术负责人
交底人
接受交底人

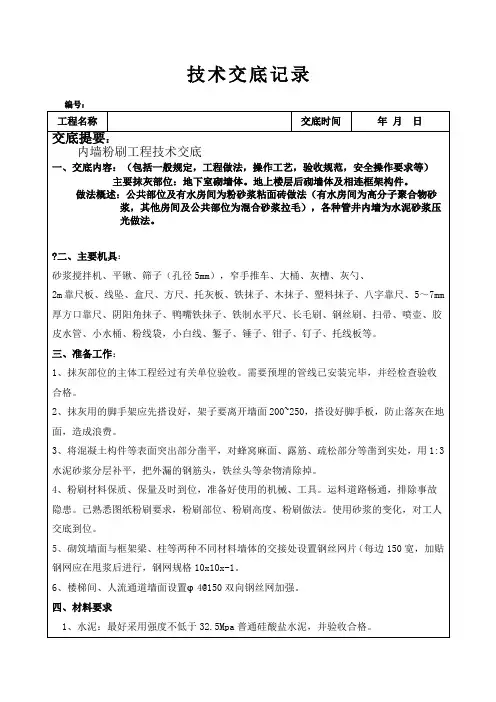

?二、主要机具：
砂浆搅拌机、平锹、筛子（孔径5mm），窄手推车、大桶、灰槽、灰勺、
2m靠尺板、线坠、盒尺、方尺、托灰板、铁抹子、木抹子、塑料抹子、八字靠尺、5～7mm厚方口靠尺、阴阳角抹子、鸭嘴铁抹子、铁制水平尺、长毛刷、钢丝刷、扫帚、喷壶、胶皮水管、小水桶、粉线袋，小白线、錾子、锤子、钳子、钉子、托线板等。
四、材料要求
1、水泥：最好采用强度不低于32.5Mpa普通硅酸盐水泥，并验收合格。
2、砂：宜用中砂，使用前必须通过5mm孔径筛，含泥量不超过3%，不得含有草根、树叶等杂质。
四、施工操作流程：
基层清理——湿润基层——甩浆——找规距做灰饼、冲筋——阳角做护角——打底灰——抹面层灰——清理——成品保护。
1、基层清理、湿润，甩浆：抹灰前应先进行基层清理、湿润，浇水面要均匀，不得漏浇，以喷水为宜，砌块水量以渗入砌块内深度8～10mm为宜，抹灰前最后一遍浇水（或喷水）宜在抹灰前一小时进行。
线用钢直尺检查
5
墙裙勒脚上口直线度
4
拉5m线不足5m线
用钢直尺检查
注：顶棚抹灰本表第2项表面平整度可不检查但应平顺

（2）外墙粉刷施工的技术要求
a、先检查砌体与柱、梁底的连接点是否有收缩，或梁底不密实的情况，如果有，必 须先处理完善合格后方可进行下一道工序施工。防止外墙渗水。 b、按照交底要求做好外墙粉刷的灰饼（尽量控制厚度）如遇超厚的部位必须采用水 泥砂浆分层抹平，砂浆强度应该为内强外弱，防止空鼓起壳。 c、所有柱、梁与砌体相交接处均采用300mm宽钢丝网片外墙钉与墙体连接铺贴（也 可采用水泥砂浆满铺钢丝网）。 d、对外墙上的所有的门窗洞口尺寸做好垂直控制线。 e、分包单位安装副框必须在内墙灰饼完成的前提下。 f 、副框安装后粉刷班组必须及时把副框四周用水泥砂浆补平（第一次只需要将副框 缝隙填平，不得突出副框外边）同时副框下口窗台位置做2公分坡水（该工作可同外 墙粉刷大面积施工同时进行），注意迎水面的门窗洞口副框边保温板铺贴时必须要留
六、验收标准
净开间、进深尺寸每个房间各测量不少于2处，测量部位宜在距墙角（纵横 墙交界处）50cm。净高尺寸每个房间测量不少于5处，测量部位宜为房间 四角距纵横墙50cm处及房间几何中心处 。地坪浇筑完成后地面不允许积 水，地面平整度控制在3mm之内。墙面垂直度：墙高小于3米的控制在 5mm之内，大于3米的控制在8mm之内。门洞尺寸偏差控制在5mm之内。

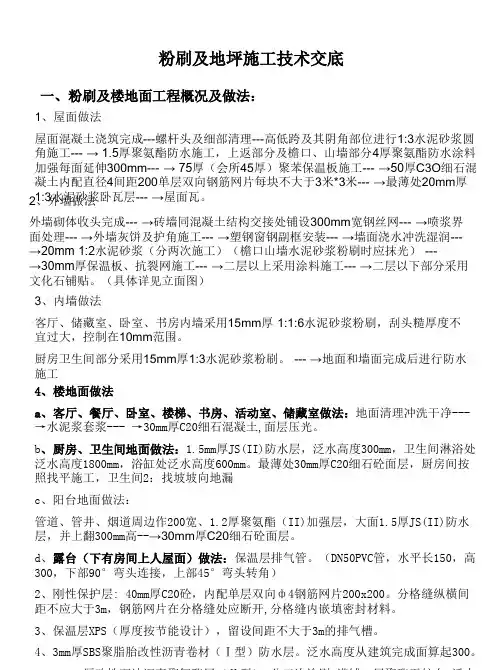

3、保温层XPS（厚度按节能设计），留设间距不大于3m的排气槽。
4、3mm厚SBS聚脂胎改性沥青卷材（Ⅰ型）防水层。泛水高度从建筑完成面算起300。
二、具体施工要求 （1）屋面
a、施工前先清理基层，后浇水检查屋面结构是否有渗水现象，下雨时候检查过的还 需要检查一遍将渗漏隐患排除，发现渗水情况必须在结构层上进行整改处理。 b、所有结构高低跨和山墙、檐口部位图纸要求做SBS加强层部位需要1:2防水砂浆进 行圆角处理，圆弧半径为5公分，应该做成顺滑，不得有孔洞和突出压痕。保证防水 施工的作业要求。 c 、在已经清理和圆角完成的结构层上进行1.5厚聚氨酯防水施工，要求厚度达到设计 要求。在檐口和山墙以及高低跨处加强处理，聚氨酯厚度为4mm阴角两面各延伸 300mm。

5、抹罩面灰
底层砂浆抹完后第二天才能面层施工，采用1:2水泥砂浆，厚度 约为5mm，在底灰六、七成干时开始抹罩面灰（抹时如底灰过干应浇 水湿润），罩面灰两遍成活，每次抹灰厚度约2mm，为避免面层空鼓 和収缩裂缝面层不宜过分压光和严禁用干水泥収干抹灰砂浆。
6：养护
抹灰完成终凝后必须进行喷雾器喷水养护、养护时间不少于七天。
22
五、细部做法
1、阴阳角处理： 阴阳角、门窗洞口边应采用两面敷杆抹灰，
并采用专用大撸子，无明显刀痕，保证阴阳角、 门窗线条顺直，尺寸一致。与大墙面抹灰同步， 一次成活，颜色均匀一致。（同一标号的门、窗 洞口必须尺寸统一，以防后按门框，尺寸不合适， 造成重复劳动）
23
2、卫生间部分 （1）沉箱式卫生间内墙面底部需预留60cm高不抹
面应平整。 3、抹灰层的总厚度应符合要求，表面应光滑，棱角应整齐。 4、屋面女儿墙有排水要求的部位应做滴水线（槽）。滴水线（槽）应整齐
顺直，滴水线，应内高外低，滴水槽的宽度和深度均不应小于10mm。
31
5、允许偏差项目：
32
6：抹灰工程质量控制流程
33
7：抹灰工程质量缺陷(空鼓）的3个原因 1：支模过程模板的脱模剂粘在砼表面抹灰前未认真清
4、做护角
做护角时间——室内墙柱面抹灰前、门窗洞口 护角位置——自地面以上两米（门洞处一次性到顶），护角宽度5cm， 门边小于200的一次性抹灰完成，避免阴阳角裂缝。 步骤：
第一步在阳角正面立上八字靠尺，靠尺要出阳角侧面，突出厚度 与成活抹灰面平。然后在阳角侧面，依靠尺边抹灰，并用铁抹子将其 抹平，按护角宽度将对于的砂浆铲除。
灰，且将接口切齐整，待防水做完后再施工。 （2）卫生间内地坪与内墙交接部分抹灰时必须做成

5，抹灰工程应分层进行,抹灰层与基层之间及各抹灰层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无裂缝。
6，粉刷部位：所有加气块部位，外连廊梁侧边及上口、阳台反坎上口及内侧、屋面花架、女儿墙内侧及上口、三层混凝土大线条、凸出外墙线条(含窗台压顶)全部粉刷、外墙大阳角部分两侧粉刷200mm。
7，允许偏差；1、立面垂直；4毫米，总高垂直度偏差不得超过20毫米。表面平整度；4毫米。2、阴阳角垂直4毫米。
8，施工时首先要清理好周围环境、防止尘土飞扬而影响抹灰质量;所有工人上吊篮施工时应佩带个人防护用品;登高前要做好上人前的检查工作;注意自身的安全防护工作;施工时注意检查楼层内的洞口防护及临边防护是否齐全,如发现不全,及时向项目安全员汇报、及时整改,以防高空坠落伤人进入施工现场必须戴安全帽,严禁吸烟、喝酒。
施工单位

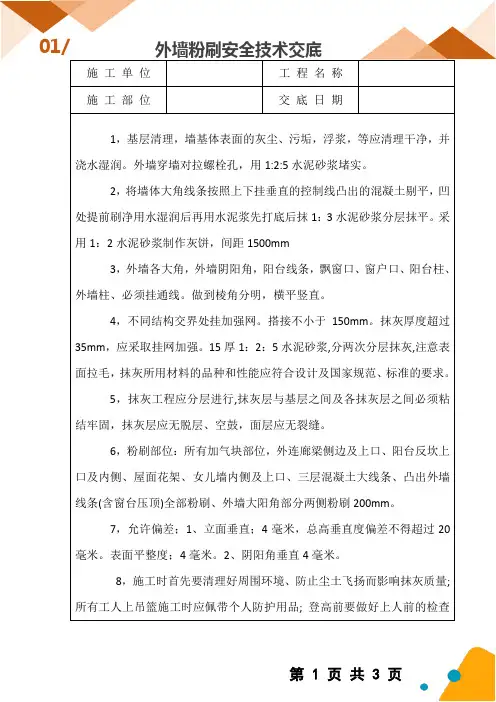

工程名称施工部位交日期1，基层清理，墙基体表面的灰尘、污垢，浮浆，等应清理干净，并浇水湿润。外墙穿墙对拉螺栓孔，用1:2:5水泥砂浆堵实。
2，将墙体大角线条按照上下挂垂直的控制线凸出的混凝土剔平，凹处提前刷净用水湿润后再用水泥浆先打底后抹1：3水泥砂浆分层抹平。采用1：2水泥砂浆制作灰饼，间距1500mm
3，外墙各大角，外墙阴阳角，阳台线条，飘窗口、窗户口、阳台柱、外墙柱、必须挂通线。做到棱角分明，横平竖直。
4，不同结构交界处挂加强网。搭接不小于150mm。抹灰厚度超过35mm，应采取挂网加强。15厚1：2：5水泥砂浆,分两次分层抹灰,注意表面拉毛，抹灰所用材料的品种和性能应符合设计及国家规范、标准的要求。
交底人
接受交底人

28
2、抹底灰、罩面灰压入玻纤网
用网眼塑料抹子搓毛，待其表面 收浆、无明水时用光面塑料抹子 沿同一方向压光收面，以保证面 层灰颜色一致，避免和减少收缩 裂缝。面层灰必须一次成活，不 得有接缝。
29
2、抹底灰、罩面灰压入玻纤网对吸水较快的ຫໍສະໝຸດ 体墙面可采 用软毛滚筒蘸水湿润墙面。
阴角、阳角分别采用阴角抹刀和阳 角抹刀修方正、修直。采用长铝合 金尺收阴阳角。
。
（4）加强网的布置必须进行隐蔽验收，杜绝漏挂或挂置不规范等现象发生，对墙面抹
灰施工造成开裂隐患。
1.3.3.5、搭设架子
抹灰前应先搭好脚手架或准备好高马凳，架子应离开墙面20—25cm，便于操作。
17
3、施工技术准备
抹灰控制线要求：利用砌体或主体结构的200控制线，作为抹灰的 185(180)控制线，如缺失或不清晰，
墙面冲筋：当灰饼及底糙灰砂浆达到七
温下为24小时（即隔夜），可开始
、八成干时，即可用与抹灰层相同砂浆
冲筋，冲筋宽度50mm，间距≤1500mm。
抹面层灰。
27
2、抹底灰、罩面灰压入玻纤网
抹面层灰：根据湿筋的高度抹面层灰，建 抹灰层厚度超过35㎜的部位，中间 议抹灰厚度控制在15mm以内，超过15mm时 增加钢丝网或耐碱玻纤网格布。 增加分层，搓抹密实。
抹灰收面后，须在抹灰干硬之前完成实 用钉子将测量数据标在墙上。做到随抹
测、整改。
、随测、随纠偏。
33
3、养护
养护：上午粉刷过的墙面，当天收工前即开始洒水养护，并将房间内地面浇湿；下午粉刷的 墙面，收工前必须将房间内的地面浇湿，墙面养护时间不少于七天，前三天每天不少于三次 ，以后每天不少于两次。
