工程质量实测实量操作指引一、前期准备工作1.预先调查在进行工程质量实测实量前，需要进行预先调查。
了解施工图设计要求、技术规范、工程量清单等文件，对工程质量实测实量的具体要求有一个清晰的认识。
2.确定实测实量项目根据工程项目的具体要求，确定需要进行实测实量的项目内容。
包括土建工程的基坑开挖、混凝土浇筑、砌体施工等，或者其他工程项目的具体要求。
3.准备实测实量工具根据实测实量项目的要求，准备相应的实测实量工具。
例如，钢卷尺、测量尺、测量仪器等。
二、实测实量操作步骤1.了解工程质量实测实量的方法和要求在实测实量项目开始之前，要确保对该项目的实测实量方法和要求有透彻的了解。
熟悉所需实测实量的具体内容、测量范围、测量方法、测量仪器以及测量精度等要求。
2.确定实测实量控制点根据实测实量项目的要求，在施工图上或施工现场上，确定实测实量的控制点。
控制点应充分代表要实测实量区域的特征，且易于定位。
3.进行实测实量操作根据实测实量项目的具体要求，进行实测实量操作。
操作应遵循规范，操作过程中应注意操作安全，测量仪器的使用也应符合规范。
4.记录实测实量数据在进行实测实量操作时，需要将实测实量数据进行及时、准确地记录。
包括实测实量数值、测量时间、测量人员等信息。
5.核对实测实量结果在实测实量操作完成后，应对实测实量结果进行核对。
核对的目的是确保实测实量结果的准确性和可靠性。
三、实测实量操作技巧与注意事项1.操作技巧(1)确定控制点时，要充分考虑施工现场的实际情况，选择容易控制、易于记录的点位。
(2)在进行实测实量操作时，要仔细熟悉测量仪器的使用说明书，确保正确操作。
(3)在进行实测实量操作时，要注意测量数据的准确性，保证测量结果的可靠性。
2.注意事项(1)在进行实测实量操作前，要确保工具和仪器的正常状态。
例如，钢卷尺的拉缩自如，测量尺的刻度清晰等。
(2)在进行实测实量操作时，要注意施工现场的安全。
遵守各项安全规定，佩戴好安全防护用品。
工程实体质量实测实量操作指导手册第一章结构实体检测第一条基本规定1．各分公司至少每季度对项目部工程抽测一次，覆盖所有在施项目部。
项目部应配备实测实量检测仪器每月自行开展实测实量工作。
2．有业主方施行实测实量的工程，检测指标的检测方法和允许偏差应按业主要求与集团公司中较严格的一方执行。
3．地方标准对手册中相关指标有要求的，按地方标准与集团公司中较严格的一方执行4．分公司和项目部检测的构件需具有代表性。
5．每次检测的检测区不应重复，相邻两次的检测区应具有一定的连续性。
6．现场实测的部位需进行明显标识，标明检测部位、检测指标、检测数据、检测人员、检测日期等，实测数据需填报实测记录— 1 —表。
第二条检测顺序与取样原则1．结构实体混凝土回弹强度单独检测，取样按地下结构、地上结构划分，选取有代表性的部位；2．结构实体钢筋保护层厚度、纵向受力钢筋间距两个检测项目可同时检测，其他现浇混凝土结构工程各检测项目可的同时检测，砌筑结构工程各检测项目可同时检测，抹灰工程各检测项目可同时检测，以上各检测指标取样原则为：公建：按楼层、区段划分，选取有代表性的部位；住宅：按楼层、户数划分，选取有代表性的部位；3．外墙面砖粘结强度单独检测，取样按楼栋、外立面划分，选取有代表性的部位。
4．后锚固件拉拔承载力单独检测，取样按后锚固件的类型和所在区域划分，选取有代表性的部位。
5．合格率=合格点数（构件数）/ 检测点数（构件数）×100% 超差率=偏差大于1.5倍允许偏差的点数 / 检测点数×100%— 2 —检测指标中，结构实体钢筋保护层厚度、砌体结构各项指标、抹灰工程各项指标，需统计超差率。
6．数据记录按各检测指标对应表格记录，并分别汇总到集团公司、分公司、项目部的汇总表，三种汇总表分别为：A1-实测实量合格率汇总表A2- 分公司实测实量合格率汇总表A3- 分公司项目部实测实量合格率汇总表7．实测实量指标一览表— 3 —— 4 —— 5 —— 6 —8．实测前，根据施工进度，随机选取2个已达到同条件养护龄期的楼层作为实体检测的实测层。
测量项目最终得分类型序号楼层房间编号设计/规范要求检测结果12345678910检测办法评分办法备注测量项目最终得分类型序号楼层房间编号设计/规范要求检测结果12345678910机电安装工程一、实测实量机电安装工程实测实量记录之一给、排水工程100给排水管道管件尺寸及材质检查合格率得分任意抽测10处管道，核查其尺寸及材质。
若无偏差即为“合格”；否得分=（合格项数/检查总项数）x 100，满分为100分机电安装工程实测实量记录之三给、排水工程给排水（器具）安装质量及通水能力检查合格率得分检测办法评分办法备注测量项目最终得分类型序号楼层房间编号设计/规范要求检测结果12345678910检测办法评分办法备注测量项目最终得分类型消防系统管道管件尺寸及材质检查序号楼层房间名称设计/规范要求检测结果12345678910合格率任意抽测10处，核查器具的通水能力。
若无偏差即为“合格”；否则得分=（合格项数/检查总项数）x 100，满分为100分机电安装工程实测实量记录之五暖通、空调工程冷凝水排放点高度及位置检查合格率得分任意抽测10处，核查其排放位置。
若无偏差即为“合格”；否则，定得分=（合格项数/检查总项数）x 100，满分为100分机电安装工程实测实量记录之七消防系统检测办法评分办法备注测量项目最终得分类型序号楼层房间名称设计/规范要求检测结果12345678910合格率检测办法评分办法备注测量项目最终得分类型序号楼层房间名称设计/规范要求检测结果12345678910任意抽测10处管道，核查其尺寸及材质。
若无偏差即为“合格”；否得分=（合格项数/检查总项数）x 100，满分为100分机电安装工程实测实量记录之九电气配电间系统的完整性、安全性，相序检查，三相平衡得分任意抽查10处点位或功能，核查其工作性能及状态。
若满足设计、规“合格”；否则，定为“不合格”。
得分=（合格项数/检查总项数）x 100，满分为100分机电安装工程实测实量记录之十一电气电气产品，包括灯具、开关、插座等的选型与所在环境整体相适应、相协调检测办法评分办法备注编号基准满分值实际满分值11.11001001.21001001.31001001.41001001.51001001.61001001.710010022.11001002.21001002.31001002.41001002.51001002.6100100得分任意抽测10处相关产品，核查其型式、规格。
目录1. 目的 (2)2. 适用范围 (2)3. 术语与定义 (2)4. 职责权限 (2)4.1. 工程管理部 (2)4.2. 项目工程部、监理公司 (2)4.3. 施工单位 (2)5. 作业说明 (2)5.1. 作业明细 (2)5.2. 混凝土结构工程 (4)5.3. 砌筑工程 (9)5.4. 抹灰工程 (16)5.5. 外窗防渗漏工程 (29)5.6. 涂饰工程 (33)5.7. 墙地面饰面砖工程 (38)5.8. 室内门及木地板、开关面板安装工程 (45)6. 实测实量记录要求 (55)7. 支持性文件 (56)1.目的：1.1.规范产品质量实测过程中的程序、取样方法、测量操作、数据处理等具体步骤和要求。
1.2.提供产品质量实测的操作方法，尽可能消除人为操作引起的偏差。
1.3.通过产品质量实测数据，客观反映施工单位、监理公司与项目工程部对现场质量管控能力。
1.4.通过产品质量实测机制，持续提升产品质量，同时也通过各项目、各监理、各施工单位之间的排名对比，形成相互之间的良好竞争态势。
1.5.通过产品质量实测实量，尽可能消除交楼隐患，避免不必要的业主投诉。
2.适用范围2.1.本指引适用于邯郸未来城在建工程（自结构±0.00 至交付完成）商住楼项目。
3.术语与定义无4.职责权限4.1.工程管理部工程管理部在每个季度（可拆分到每个月）对所有在建工程进行随机抽查实测并总结评估。
4.2.项目工程部、监理公司监理公司与项目工程部应在施工单位分项分批完成实测后1天内共同完成复测工作，在复测前随机定不低于施工单位实测户数的30%比例进行复测，并建立复测书面记录，其它实测区施工单位可进行下一道工序施工隐蔽。
分户复测的合格率与合作单位实测实量的合格率之间相差在10%范围内，视为合作单位原实测实量数据准确，若低于此标准，施工单位实测数据为之不准确。
监理与项目工程部在共同复测过程中，施工单位要共同参与。
4.3.施工单位4.3.1.施工单位在分户实测前，应由项目工程部、项目监理部、施工单位共同对需实测的户数进行编号，以便数据的归档管理。

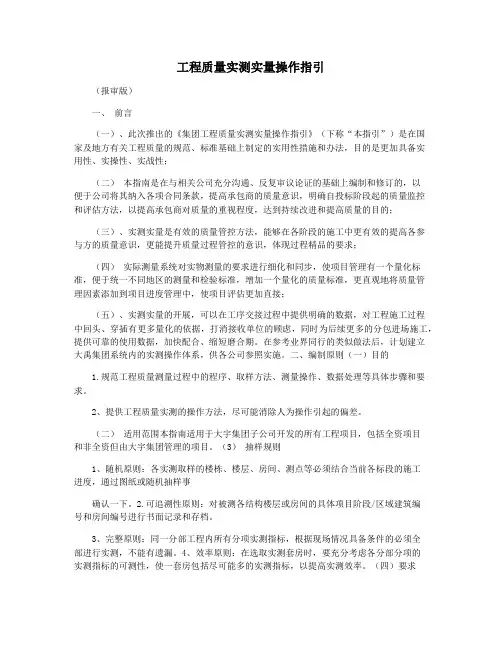

工程质量实测实量操作指引（报审版）一、前言（一）、此次推出的《集团工程质量实测实量操作指引》（下称“本指引”）是在国家及地方有关工程质量的规范、标准基础上制定的实用性措施和办法，目的是更加具备实用性、实操性、实战性；（二）本指南是在与相关公司充分沟通、反复审议论证的基础上编制和修订的，以便于公司将其纳入各项合同条款，提高承包商的质量意识，明确自投标阶段起的质量监控和评估方法，以提高承包商对质量的重视程度，达到持续改进和提高质量的目的；（三）、实测实量是有效的质量管控方法，能够在各阶段的施工中更有效的提高各参与方的质量意识，更能提升质量过程管控的意识，体现过程精品的要求；（四）实际测量系统对实物测量的要求进行细化和同步，使项目管理有一个量化标准，便于统一不同地区的测量和检验标准，增加一个量化的质量标准，更直观地将质量管理因素添加到项目进度管理中，使项目评估更加直接；（五）、实测实量的开展，可以在工序交接过程中提供明确的数据，对工程施工过程中回头、穿插有更多量化的依据，打消接收单位的顾虑，同时为后续更多的分包进场施工，提供可靠的使用数据，加快配合、缩短磨合期。
在参考业界同行的类似做法后，计划建立大禹集团系统内的实测操作体系，供各公司参照实施。
二、编制原则（一）目的1.规范工程质量测量过程中的程序、取样方法、测量操作、数据处理等具体步骤和要求。
2、提供工程质量实测的操作方法，尽可能消除人为操作引起的偏差。
（二）适用范围本指南适用于大宇集团子公司开发的所有工程项目，包括全资项目和非全资但由大宇集团管理的项目。
（3）抽样规则1、随机原则：各实测取样的楼栋、楼层、房间、测点等必须结合当前各标段的施工进度，通过图纸或随机抽样事确认一下。
2.可追溯性原则：对被测各结构楼层或房间的具体项目阶段/区域建筑编号和房间编号进行书面记录和存档。
3、完整原则：同一分部工程内所有分项实测指标，根据现场情况具备条件的必须全部进行实测，不能有遗漏。
项目实体质量实测实量标准及操作指引一、编制说明1、编制目的1.1规范非大客户类项目工程质量实测实量过程中的程序、方法、测量操作、数据记录和处理等具体步骤和方法。
1.2强化项目内部质量管理，增强管理人员质量意识,保证项目质量目标的顺利实现，满足业主单位对项目部的质量管理要求。
1.3作为公司和分公司对所属非大客户类项目进行实测实量检查的依据。
2、编制依据2.1《混凝土结构工程施工质量验收规范》GB50204-20152.2《砌体工程施工质量验收规范》GB50203-20152.3《建筑装饰装修工程质量验收规范》GB50210－20162.4《建筑工程施工质量验收统一标准》GB50300-20152.5中建一局集团质量管理办法2.6大客户建设单位提供的《在建项目第三方实测实量办法》二．整体要求1.整个实测实量检查体系包含工期监控实测实量，安全文明实测实量，实体质量实测实量，质量风险实测实量。
项目部应根据相应的制度对项目全覆盖检查。
2.本指引适用于公司所有非大客户项目的工程实体质量实测实量，所有非大客户项目应严格按照此指引进行工程实体质量实测实量。
3、项目部根据本操作指引中实测实量要求，项目部应按职责分工表制定实测实量责任分解，确保项目实测实量工作的有序进行。
4.非大客户项目与劳务分包签订合同时，应将此实测实量指引作为合同内容的一部分，在合同里明确分包单位在实测实量中的检测内容、标准和奖罚措施。
5、项目要加强实测实量工作的执行力，项目技术质量部对项目管理人员和劳务分包队伍人员进行详细的实测实量交底，并不折不扣的贯彻实施。
6、项目部应按照附件一要求将现场流水段划分对所有实测区内的各分项进行100%实测实量检查，并做好相应的检查数据记录。
7、项目应从检查结果中分析总结。
对存在的质量问题，要采取纠正和预防措施，持续改进。
8、公司每季度、分公司每月按照附件二要求对项目实体质量和实测实量执行情况进行检查。
三、检查要求1、公司检查要求：测量数据应反映项目的真实质量，避免为了片面提高实测指标而过度修补，实测取点时应规避相应位置。
实测实量操作指引实测实量是一种通过实地测量和实际操作来获取数据和信息的方法。
它可以用于各种领域，包括科学研究、工程设计和调查研究等。
下面是一份关于如何进行实测实量的操作指引，以帮助您进行实际操作：一、确定实测实量的目的和研究问题在进行实测实量之前，首先需要明确实测实量的目的和研究问题。
这有助于确定需要收集的数据和信息，以及实施实测实量的方法和手段。
二、选择合适的实测实量方法和工具根据实测实量的目的和研究问题，选择合适的实测实量方法和工具。
常用的实测实量方法包括观察法、测量法、实验法等。
根据需要，可以选择合适的工具和仪器，如测距仪、测温仪、称重器等。
三、制定实测实量计划在进行实测实量之前，制定一个详细的实测实量计划是很重要的。
实测实量计划应该包括实测实量的目标、方法和步骤、所需工具和仪器、实测实量的时间和地点等信息。
同时，还需要确定实测实量的样本大小和抽样方法。
四、进行实测实量在进行实测实量之前，需要对实测实量的操作进行充分准备。
这包括熟悉使用工具和仪器的方法、检查工具和仪器的状态和准确性、了解实测实量的操作步骤等。
在实测实量过程中，需要按照实测实量计划的要求进行操作，并记录所得数据和信息。
五、数据处理和分析在完成实测实量之后，需要对所得数据进行处理和分析。
这包括数据的整理和清理、数据的统计和描述、数据的分析和解释等。
根据实测实量的目的和研究问题，选择合适的数据分析方法和工具，如平均值计算、线性回归分析、方差分析等。
六、总结和归纳实测实量结果根据数据处理和分析的结果，总结和归纳实测实量的结果。
这包括总结实测实量的主要发现和结论，并进行解释和讨论。
如果有必要，可以对实测实量的不确定性和局限性进行说明和分析。
七、报告和呈现实测实量结果最后，根据实测实量的目的和研究问题，撰写实测实量报告或制作实测实量呈现。
实测实量报告应包括实测实量的背景和目的、实测实量的方法和步骤、实测实量的结果和分析、实测实量的结论和建议等信息。
机电设备安装实测实量1.1. 基本原则1.1.1. 实测前，根据同一标段内各楼栋进度随机选取处于抹灰或装修阶段2-4套房作为设备安装工程的实测套房。
户数最多的房型为必选。
1.1.2. 同一套房内具备条件的设备安装工程实测指标需全部检测。
当实测指标合格率计算点总数少于6个时，需增加实测套房数。
1.2. 室内给水管道及阀门安装1.2.1. 指标说明：该指标为水平管和垂直管线纵横方向弯曲和立管垂直度。
主要反应观感质量1.2.2. 合格标准：每米允许偏差1mm，全长25m以上不大于25mm1.2.3. 测量工具：水平尺和尺量，吊线和尺量1.2.4. 测量方法和数据记录：（1）一个楼层一个单元做为一个实测区，每一根管线做为一个实测点，累计测6个实测点，不满足6个时，需增加实测区（2）本指标需室内抹灰阶段完成后在进行安装和测量（3）实测前应按图纸确认水平管线起点实测位置，放水平尺再用直尺测量偏差尺寸，记录数据与合格标准进行对比，作为判断该实测指标合格率的1个计算点（4）垂直管线在每一层立管顶部吊线后放水平尺找平后用尺进行测量，记录数据与合格标准进行对比，作为判断实测指标合格率的1个计算点，计算合格率。
1.3. 室内排水和雨水管道安装1.3.1. 指标说明：该指标为水平管和垂直管线纵横方向弯曲和立管垂直度。
主要反应观感质量1.3.2. 合格标准如下：横管纵横方向弯曲：铸铁管每米不大于1mm，全长25m以上不大于25mm；钢管每米管径小于或等于100mm，允许偏差1mm，管径大于100mm，允许偏差1.5mm，全长25m以上不大于管径小于100mm不大于25mm，管径大于100mm不大于38mm；塑料管每一米允许偏差 1.5mm，全长25m以上的不大于38mm立管垂直度：铸铁管（塑料管）每米允许偏差3mm，全长5m以上允许偏差不大于15mm；钢管每米允许偏差3mm，全长5m以上允许偏差不大于10mm1.3.3. 测量工具：水平尺、直尺、拉线、吊线和尺量1.3.4. 测量方法和数据记录（1）一个楼层一个单元做为一个实测区，每一根管线做为一个实测点，累计测6个实测点，不满足6个时，需加实测区（2）本指标需室内抹灰阶段完成后在进行安装和测量（3）实测前应按图纸确认水平管线起点实测位置，放水平尺再用直尺测量偏差尺寸，记录数据与合格标准进行对比，作为判断该实测指标合格率的1个计算点（4）垂直管线在每一层立管顶部吊线后放水平尺找平后用尺进行测量，记录数据与合格标准进行对比，作为判断该实测指标合格率的1个计算点1.4. 卫生器具安装（座便坑距偏差）1.4.1. 指标说明：本指标实测值为墙面装修完成面与座便器预留管外壁的距离。
机电工程实测实量操作指引一、目的为统一公司各项目机电工程质量标准，通过数据反映实体质量与标准规范偏差来记录项目机电工程质量水平。
同时对偏差项进行整改，以满足规范要求，提升项目机电工程施工质量水平。
二、适用范围本指引适用于公司所有在施机电工程项目三、取样原则3.1 随机均匀原则：抽查时必须结合当前机电施工进度，通过图纸或随机抽样事前确定检测点，检测点应均匀分布。
3.2 可追溯原则：按分项工程区域、楼层或房间的具体轴线、楼栋号、房号做好书面记录并存档。
3.3 完整原则：同一分部工程内所有分项实测项，现场情况具备条件的必须全部进行实测，不能有遗漏。
3.4. 真实原则：测量数据应反映项目的真实质量，经修补的部位不参与实测。
3.5. 常态原则：各项目对施工实测项的质量管理要保持常态化。
严禁采用样板区施工样板作为实测区3.6．公正原则：对于弄虚作假、违反职业操守的行为，将严格按公司有关制度进行处理，并计入年度考核打分。
四、实测指引内容（一）预留预埋安装1．线盒标高1.1. 指标说明：该指标为同一房间内，各墙面相同标高位的电气底盒与同一水平线距离的极差。
主要反映观感质量。
1.2. 合格标准：[0，10]mm1.3. 测量工具：激光扫平仪、5米钢卷尺1.4. 测量方法和数据记录：（1）本指标原则上在抹灰阶段或底盒标高调整并固定完成测量。
（2）每一个功能房间作为1 个实测区，累计实测实量6 个实测区。
（3）在所选套房的某一功能房间内，使用激光扫平仪（或拉线）在墙面打出一条水平线。
以该水平线为基准，用钢卷尺测量该房间内同一标高各电气底盒上口内壁至水平基准线的距离。
选取其与水平基准线之间实测值的极差，作为判断该实测指标合格率的1 个计算点。
（4）所选2 套房中同一室内底盒标高差的实测区不满足6 个时，需增加实测套房数。
1.5. 示例：2．线管保护层厚度2.1. 指标说明：在施工作业面钢筋绑扎及配管完后，随即抽取板面、梁角处线管与同一垂直面模板间距离，或墙面管线与墙面浇注完成面之间的距离。
主要反映现场施工质量控制水平。
2.2. 合格标准：≥15mm2.3. 测量工具：5米钢卷尺2.4. 测量方法和数据记录：（1）本指标原则上在配管作业完成后测量，对已固定完成的管线可以在施工段进行测量。
（2）每一个作业段作为1 个实测区。
3．接地圆钢搭接焊接倍数3.1. 指标说明：在有接地分项施工的底板、均压环施工、配电间、屋面避雷带的焊接作业部位，随即抽取焊点进行搭接长度测量，主要反映现场施工质量控制水平。
3.2. 合格标准：≥6D,双面施焊3.3. 测量工具：5米钢卷尺3.4. 测量方法和数据记录：本指标原则上在焊接作业完成后测量，对焊点的选择应以易焊接施工的部位进行测量。
双面施焊是指除个别不宜焊接操作的点位外的要求，如全部单面焊接该项不合格。
4．接地扁钢搭接焊接倍数4.1. 指标说明：在有接地分项施工的底板、均压环施工、配电间、屋面避雷带的焊接作业部位，随即抽取焊点进行搭接长度测量，主要反映现场施工质量控制水平。
4.2. 合格标准：≥2b,三面施焊4.3. 测量工具：5米钢卷尺4.4. 测量方法和数据记录：本指标原则上在焊接作业完成后测量，对焊点的选择应以易焊接施工的部位进行测量。
三面施焊是指扁钢外侧及搭接两个侧面，如不是三面搭接该项不合格。
5. 空调孔洞位置5.1. 指标说明：该指标为预留标高、尺寸检查，同户型应为一个固定值，主要反映实际用途5.2. 合格标准：横向±格标准：；竖向±竖向±：5.3. 测量工具：5米卷尺5.4. 测量方法和数据记录：（1）一个楼层一个单元做为一个实测区，每一个孔洞做为一个实测点，累计测6 个实测点，不满足6 个时，需增加实测区；（2）本指标需砼拆模后在进行测量；（3）实测前应按图纸确认实测点，通过图纸确定管线位置进行实测；5.5. 示例空调预留孔洞重测示意6．进户管标高6.1. 指标说明：在外墙有电气进户管、水管套管的作业部位，随即抽取管中心距建筑设定标高值进行测量，主要反映现场施工质量控制水平。
6.2. 合格标准：[0，10]mm6.3. 测量工具： 5米钢卷尺6.4. 测量方法和数据记录：本指标原则上在拆模完成后测量，测量数据以相对差值与建筑设定的绝对值推算后与图纸要求的标高值对比。
（二）电气工程1.同一室内开关、插座面板高度偏差1.1. 指标说明：该指标反映同一类型并列电气面板上边平直程度。
主要反映观感质量。
1.2. 合格标准：[0，0.5]mm1.3. 测量工具：钢尺或其他辅助工具（平直且刚度大）、塞尺1.4. 测量方法和数据记录：（1）每一个功能房间作为1 个实测区，累计实测实量6 个实测区。
所选2 套房中并列面板高度偏差的实测区不满足6 个时，需增加实测套房数。
（2）同一实测区内选全数同一类型并列的面板，以钢尺或其他辅助工具紧靠并列面板上边。
以0.5mm 钢塞片插入钢尺与各面板之间的缝隙，如钢塞片能进入任一面板与钢尺之间的缝隙，则该测量点不合格。
反之则该测量点合格。
每个实测值都作为判断该实测指标合格率的1 个计算点。
（3）为数据统计方便和提高实测效率，不合格点均按0.7mm 记录，合格点均按0.3mm记录。
1.5. 示例：并排面板高度差测量示意2.开关底盒距门口距离2.1. 指标说明：该指标为同一房间内，各墙面开关底盒与门口（装饰前）距离。
主要反映使用功能要求。
2.2. 合格标准：[150，200]mm2.3. 测量工具：5米钢卷尺2.4. 测量方法和数据记录：（1）本指标原则上在抹灰阶段开关线盒固定后完成测量。
（2）每一个功能房间作为1 个实测区，累计实测实量6 个实测区。
（3）在所选套房的某一功能房间内，用钢卷尺测量该房间内开关底盒到门口的距离，作为判断该实测指标合格率的1 个计算点。
（4）所选区域内开关底与门口距离的实测区不满足6 个时，需增加实测套房数。
3.水平桥架支架间距3.1. 指标说明：在有水平桥架的施工区域，检测桥架支架设置的间距是否统一及间距要求。
主要反映现场施工质量控制水平。
3.2. 合格标准：[150，200]mm3.3. 测量工具：5米钢卷尺3.4. 测量方法和数据记录：（1）本指标原则上水平桥架支架设置完成，桥架固定安装后进行测量。
（2）每段桥架施工作为1 个实测段，累计实测实量3个实测段，每段选3~4个测试点。
（3）在所选测试点，用钢卷尺测量两个桥架支架的距离，作为判断该实测点指标合格率的1 个计算点。
4.竖向桥架支架间距4.1. 指标说明：在有竖向桥架的施工区域，检测桥架支架设置的间距是否统一及间距要求。
主要反映现场施工质量控制水平。
4.2. 合格标准：[150，300]cm4.3. 测量工具：5米钢卷尺4.4. 测量方法和数据记录：（1）本指标原则上竖向桥架支架设置完成，桥架固定安装后进行测量。
（2）每段桥架施工作为1 个实测段，累计实测实量3个实测段，每段选3~4个测试点。
（3）在所选测试点，用钢卷尺测量两个桥架支架的距离，作为判断该实测点指标合格率的1 个计算点。
5.配电箱柜垂直度5.1. 指标说明：配电箱柜垂直度为配电箱柜体在配电箱柜垂直长度方向的偏离度与垂直长度的的比值。
主要反映配电箱柜安装水平。
5.2. 合格标准：偏离度与配电箱柜垂直长度的比值不大于1.5‰5.3. 测量工具：5米钢卷尺、水平尺和尺量，吊线和尺量5.4. 测量方法和数据记录：（1）本指标原则上需配电箱箱体安装完毕，落地柜需固定就位完成后进行测量。
（2）每台配电箱柜可作为1 个测试点。
可选配电箱柜左上角（或右上角）为垂直基点，在该点吊线，吊线长度应大于同侧配电箱柜边长长度。
观察配电箱柜左下角（或右下角）与吊线的偏离距离，用水平尺测量并记录。
同时在所选测用钢卷尺测量配电箱柜的垂直边长度，用偏离度与垂直边长度的比值作为判断该实测点指标合格率的1 个计算点。
6.配电箱柜接缝间隙6.1. 指标说明：配电箱柜接缝间隙为成排配电箱柜体相互间的安装间隙距离。
主要反映配电箱柜安装水平。
6.2. 合格标准：相互间接缝不应大于2mm，且间隙距离应一致6.3. 测量工具：水平尺和尺量6.4. 测量方法和数据记录：（1）本指标原则上需成排配电箱箱体安装完毕，成排落地柜需固定就位完成后进行测量。
（2）两台配电箱柜间的安装间距可作为1 个实测点。
每个实测点可分上、中、下三个测试点进行间距测量，三个测试点同时满足标准，作为判断该实测点指标合格率的1 个计算点。
7.配电箱柜成列盘面间隙7.1. 指标说明：配电箱柜成列盘面间隙为成排配电箱柜体盘面间的相对间隙距离。
主要反映配电箱柜安装水平。
7.2. 合格标准：相互间盘面间隙不应大于5mm，且间隙距离应一致7.3. 测量工具：水平尺和尺量7.4. 测量方法和数据记录：（1）本指标原则上需成排配电箱箱体安装完毕，成排落地柜需固定就位完成后进行测量。
（2）两台配电箱柜间的盘面间隙可作为1 个实测点。
每个实测点可分上、中、下三个测试点进行间距测量，三个测试点同时满足标准，作为判断该实测点指标合格率的1 个计算点。
（三）给排水及采暖工程1. 室内给水管道安装1.1. 指标说明：该指标为水平管和垂直管线纵横方向弯曲和立管垂直度。
主要反应观感质量1.2. 合格标准：弯曲每米允许偏差钢管1mm（塑料复合管1.5mm、铸铁管2mm），全长25m以上不大于25mm；垂直度每米允许偏差钢管3mm，5米以上,不大于8mm（塑料复合管2mm，5米以上,不大于8mm；铸铁管3mm，5米以上,不大于10mm）1.3. 测量工具：水平尺和尺量，吊线和尺量1.4. 测量方法和数据记录：（1）一个楼层一个单元做为一个实测区，每一根管线做为一个实测点，累计测6 个实测点，不满足6 个时，需增加实测区。
（2）本指标需室内抹灰阶段完成后在进行安装和测量（3）实测前应按图纸确认水平管线起点实测位置，放水平尺再用直尺测量偏差尺寸，记录数据与合格标准进行对比，作为判断该实测指标合格率的1 个计算点（4）垂直管线在每一层立管顶部吊线后放水平尺找平后用尺进行测量，记录数据与合格标准进行对比，作为判断实测指标合格率的1 个计算点，计算合格率。
2. 室内排水和雨水管道安装2.1. 指标说明：该指标为水平管和垂直管线纵横方向弯曲和立管垂直度。
主要反应观感质量2.2. 合格标准如下：横管纵横方向弯曲：铸铁管每米不大于1mm，全长25m 以上不大于25mm；钢管每米管径小于或等于100mm，允许偏差1mm，管径大于100mm，允许偏差1.5mm，全长25m 以上不大于管径小于100mm 不大于25mm，管径大于100mm 不大于38mm；塑料管每一米允许偏差1.5mm，全长25m 以上的不大于30mm。
