HZS120型混凝土搅拌站

HZS120型混凝土搅拌站使用说明书一各种概述HZS120型混凝土搅拌站是应用国内外先进技术与科研成果设计的一种新型混凝土搅拌站，它采用JS2000双卧轴式混凝土搅拌机为主机，通过由工控机和可编程控制器所组成的自动控制系统，搅拌各种配比的混凝土，其生产率为120m3/h，卸料高度为3.8m，适用于中等规模的建筑、水电、公路、桥梁、港口、机场等工程建设及大中型混凝土预制厂和商品混凝土生产厂。

搅拌站由砂石配料系统、物料输送系统、计量系统、搅拌装置、供水系统、附加剂供给系统、气路系统及电控系统等部分组成，其工艺流程为：水泥筒仓内的水泥、粉煤灰通过螺旋输送机进入相应称量斗中，砂石料斗中的砂、石通过其仓底的弧形门投放到其下的水平皮带机上进行称量，并通过水平皮带机、斜皮带机输入到砂、石贮料斗内；水、附加剂则通过电泵送入到各自的称量斗中，配料完毕，进入搅拌机搅拌，搅拌后的混凝土通过混凝土集料斗直接卸入混凝土输送车中。

该站整机性能稳定可靠，称量精确，搅拌混凝土时间短，质量好。

具有手动和自动两种操作方式，自动化程度高。

可储存200种混凝土配方，配有打印机，便于生产管理。

为了正确使用HZS120型混凝土搅拌站，充分发挥该站的特点和工作效率，使用前，操作维修人员必须认真阅读随机提供的全套使用说明书，并接受操作培训，以了解和熟悉本站结构性能，掌握正确的操作和维修保养方法。

本产品执行GB10172-88标准。

本厂建立和实施了符合GB/T19001-2000-ISO9001:2000标准要求的质量体系。

二主要技术参数1 搅拌站的生产率120 m3/h2 卸料高度3800 mm3搅拌机型号JS2000出料容量 2 m3电机功率37X2 KW骨料粒径（砾石/卵石）40/60 4称量系统石料：型式电子秤计量范围50—2500kg计量方式单独计量砂：型式电子秤计量范围50—2500kg计量方式单独计量水泥：型式拉杆平衡秤计量范围20—1200kg计量方式二种料累计计量精度1%粉煤灰：型式拉杆平衡秤计量范围10—500kg计量方式单独计量计量精度1%掺合剂：型式拉杆平衡秤计量范围5—300kg计量方式单独计量计量精度1%水：型式拉杆平衡秤计量范围10—500kg计量方式单独计量计量精度1%附加剂：型式拉杆平衡秤计量范围1—70kg计量方式二种料累计计量精度1%5 物料输送装置水平皮带机输送机带宽1000 mm带速 1.6 m/s长度16000 mm电机功率11 kW 斜皮带输送机带宽1000 mm带速 1.8m/s长度39668 mm倾角230电机功率37 kW水泥螺旋输送机（3台）长度11430、9640、10480 mm直径323 mm 倾角26031.3028.60生产率100t/h电机功率18.5kW 粉煤灰螺旋输送机（1台）长度9060mm 直径273 mm 倾角32.30生产率80 t/h电机功率15kW掺和料螺旋输送机（1台）长度8060 mm 直径219 mm倾角37.10生产率50 t/h电机功率9.2 kW6供水系统水泵型号IS80-65-125流量50m3/h扬程20000mm功率 5.5 kw7附加剂供给系统水泵型号FB40-32-20流量 6.3 m3/h扬程20000mm功率0.75X2 kw8气动系统空压机型号w-1.0 2台排量 1.0 m3/min压力0.7 MPa功率７.５X2ＫＷ9砂、石贮料仓料仓容量：4X25 m3砂石种类４（三石一砂）种10水泥筒仓（共５套）２00ｔｘ３＋100ｔ＋５０ｔ11电气控制系统系统采用３８０Ｖ、５０Ｈｚ三相四线电源供电，供电变压器供电，供电变压器容量不小于５００ＫＶＡ。

混凝土拌合站操作规程一、作业前的准备1、电动机部分，按通用操作规程的有关规定执行。

2、检查电源电压是否同设备所需工作电压相匹配，其最大允许偏差为±5%。

3、检查各部连接螺栓是否松动，如有松动应予紧固。

4、检查拌和机有无异响，旋转方向是否正确，出料门的关闭和开启是否严密和到位。

5、检查空气压缩机有无异响和漏气现象。

压缩空气的压力保持在490~686Kpa的范围内时方能使用气动设备。

6、检查输送皮带的张紧度是否合适，是否跑偏。

7、检查水泵是否工作正常，水源是否清洁充足。

8、检查称量装置是否完好准确。

9、检查电缆是否有漏电的现象，各仪表是否正常，按钮是否灵活可靠。

10、经检修或停机时间较长的设备，在重新投入使用时，必须先经模拟生产程序手动空运转试车，确认正常后，方可自动循环生产。

11、根据生产要求，确定调整微机中各参数是否复合要求，各料仓是否按要求装料，是否选择适用的水泥罐。

12、检查漏电保护装置是否可靠有效。

13、检查碎罐车是否清理干净，罐内水是否放完，做好装料准备；14、检查装载机及其他施工人员是否到位；二、作业中的要求1、配料过程中，应注意各计量是否准确，如出现不正确的情况应进行检修调整。

2、操作室内要保持清洁。

不得打开门窗进行通风，以防灰尘进入微机。

3、与工作无关的人员不得进入拌和设备的工作场地，更不得进入操作室。

4、检查装载机上料是否按要求上料5、认真观察每一盘成品料是否符合规范要求，如有偏差，应及时调整拌和参数。

不合格成品料严禁出厂。

三、作业后的要求1、严格按照操作要求上规定的顺序停机。

2、检查搅拌器叶片的磨损情况，必要时应更换。

3、清理废料及油污，检查机械重要部位运行状况，如有必要，应及时维修；按照规定进行例保。

4、操作人员离岗下班前，应关掉拌和机总电源，关闭好操作室门窗，打扫完操作室卫生。

HZS120混凝土搅拌站介绍
以HZS120商品混凝土混凝土商砼站为例回答混凝土商砼站的出产技能流程。

所谓HZS120混凝土商砼站是指该每小时的计划出产才能可以抵达搅拌产出120m3 的合格的商品混凝土。

还有其他类型的混泥土商砼站，如60混泥土商砼站，90混凝土商砼站，180混凝土商砼站等。

以上所说的是单机站，即只需一台拌合机的出产线，假如在一个混凝土商砼站里有并联的两条出产线，则称为双机站。

HZS120商品混凝土混凝土商砼站运用的是2m的拌合机，即每搅拌一盘（亦称一拌，一锅）商品混凝土（搅拌商品混凝土亦称打灰）可产出2m3 的体积。

打灰的一个周期一般为60 秒钟，即 1 小时可以打60 盘，每盘出2m3 灰，602=120m3/h便由此得来。

我们一般总称的混凝土商砼站，其实有搅拌楼与混凝土商砼站之分。

所谓搅拌楼是指骨料经一次进步而结束全部出产流程的系统。

而混泥土商砼站是指骨料经二次或二次以上进步而结束全部出产流程的系统。

从核算上来看，大概有80%以上的用户缔造的是混泥土商砼站而不是搅拌楼，其首要原因是前者的总造价要低些。

作为一个出产公司，习惯上无论是搅拌楼仍是混凝土商砼站，一般都总称为混凝土商砼站。

对于一座混凝土商砼站的出产才能，也可很快预算出来：假如该站运用的是一台2m3 的搅拌机，每小时应产出120m3 商品混凝土，现按100 m3 核算，每天按机器工作12 小时，每月打灰20
天，每年按10 个月核算，那么一年可出产100122010=240000m3灰。

明显，上面核算所留的余量仍是比较大的.。

HZS120型混凝土搅拌站产品简述：HZS120系列混凝土搅拌站，整套设备包括双卧轴搅拌机、配料机、水泥仓和螺旋输送机，输送带，微机控制室。

采用JS系列双卧轴强制式搅拌机，属强制、高效型设备，可生产塑性、干硬性混凝土等多种混凝土，生产效率高，搅拌时间短，而且外形美观，广泛用于大、中型建筑施工、道路桥梁以及生产混凝土制品的预制厂中，是生产商品混凝土的理想设备。

HZS120搅拌站的理论生产率120m³/h,搅拌主机功率为74KW，搅拌机公称容量为2000L，配料机的仓格数为2格，配料能力3200L，2×200t，粉料仓容量水泥称量范围及精度(0～1200)±1%kg，外加剂称量范围及精度(0～50)±1%kg，骨料称量范围及精度为4×2000±2%，卸料高度为3.8米，装机总功率为145KW，以便满足生产需求。

标配参考总重量90×103kg。

HZS120系列混凝土搅拌站主要特点：HZS120/2HZS120混凝土搅拌站结构图：(一)采用模块式结构，整机安装、搬迁十分方便，设备造价低。

1.主机采用JS2000型双卧轴强制式混凝土搅拌机，搅拌质量好、效率高。

2.骨料采用配料机配料，计量准确，生产效率高。

3.水泥、水、液体外加剂的配料均采用电子秤计量，配料精度高。

4.供水系统采用水泵加压原理，使水流速加快，喷洒均匀5.骨料上料采用皮带式输送机，寿命长，工作效率高。

6.电气控制系统主要元器件全部采用进口，性能可靠，操作使用方便，有打印功能，带空调。

(二) 整体美观大方，安装、拆卸方便, 每层外包装侧面可打开，便于检修、更换配件；1.所有料秤均采用独立计量，一秤一表，提高了计量精度；2.骨料提升采用皮带机，动力强劲，便于维护；3.所有粉料在输送、计量、投放过程中都处于封闭状态，彻底杜绝粉尘排放各部位均采用性能可靠、传动平稳的传动机构，有效降低噪音；搅拌主楼及皮带机全部采用环保外包装，从而进一步降低了粉尘及噪音污染；4.先进的控制系统, 采用目前世界上最小的配料控制仪表，配料精确稳定，计算方法先进，有效控制误差；具有故障诊断系统，能指导并帮助用户进行故障排除；配方的储存及调用灵活机动，可随时调用任意配方。

**煤化30万吨/年乙二醇项目混凝土集中搅拌站项目策划方案策划人: 贵州******建筑工程有限责任公司（盖单位章）法定代表人或其授权代表: （签字）二○一一年十月十日目录一、编制依据~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~2~二、工程概况~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~2~三、混凝土搅拌站建设方案~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~2~四、搅拌站运营管理系统~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~9~五、混凝土供应措施~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~12~六、混凝土质量保证措施~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~12~七、HSE保证措施~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~22~八、生产工艺及设备选型~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~26~九、运输及泵送设备配置~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~29~十、项目组织机构及人员简历~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~29~十一、投资估算及节约资金估算~~~~~~~~~~~~~~~~~~~~~~~~~~~~~31~ 十二、服务承诺~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~34~十三、施工应急预案~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~35~ 十四、砼生产和控制应遵守的国家标准、行业标准~~~~~~~~~~~~~~~46~一、编制依据a) **煤化30万吨/年乙二醇项目设计施工图。

HZS120混凝土搅拌站序言非常感谢您选用中联重科制造的HZS120混凝土搅拌设备。

HZS120混凝土搅拌设备是中联重工科技发展股份有限公司最新开发的混凝土机械，能拌制出各类高质量水泥混凝土。

它吸收了当今国内外搅拌设备的先进技术，集中体现了几十年来我公司在混凝土机械领域所取得的科研成果和设计经验，机电一体化高度集中，主要配套件均选用世界著名品牌，产品性能高效可靠，具有安装简易、操作方便、环保节能等特点。

HZS120混凝土搅拌设备必将成为您理想的施工设备。

本使用说明书的目的，在于使设备主管及操作、维修人员熟悉机器，学会设备的正常使用与维修，确保设备运行可靠，延长使用寿命，减少维修费用和不必要的损失。

因此，我公司的技术服务人员将在现场指导安装、调试设备，并对操作、维修人员进行基本的培训。

除此之外，操作、维修人员在首次操作前，必须认真阅读本手册的全部内容。

本说明书的主要内容包括：·性能参数和结构原理·安全规则·操作使用说明·保养维护说明·故障原因及处理方法以下情况我公司对混凝土搅拌设备出现的质量问题不予保证：·不遵守操作规程的任何操作和维护。

·使用超出了本说明书所列范围的其它用途。

设备操作、维修人员不但要熟悉本说明书的安全指南，而且应遵守国家及当地的有关法规。

为保证混凝土搅拌设备的性能，请使用我公司提供的配件。

任何代用品或仿制品均有可能导致搅拌设备的严重损坏，对此我公司概不负责。

如果对设备出现的问题有任何疑问，请与我公司在当地的客户服务部联系。

在保证搅拌设备的性能前提下，我公司对产品将会不断改进，更改部分，恕不另行通知。

如设备与说明书有不相符之处，请以实物为准。

出厂编号：出厂日期：重要注意事项用户使用前请认真阅读说明书，并严格按照说明书的有关规定进行操作、维护与保养，同时应注意下列事项：➢严格执行国家及其所在地区的有关安全法规、法令、条例。

HZS120型周期式混凝土搅拌站技术规格书成都市新筑路桥机械股份有限公司一、 HZS120混凝土搅拌站简述HZS120型混凝土搅拌站是以分批方式搅拌水泥混凝土的搅拌站，该站控制系统采用了分布式集散控制系统。

整套系统使用自动配料机，生产过程完全自动化，只需通过计算机工作窗口的电子控制键或控制台按钮，就能实现对整个设备的自动运行控制。

本站沙石料系统采用四个料仓，每个料仓设有大小两个独立料门和两套执行气缸装置及一套称量装置，气缸在配料控制器控制下可以实现粗、精两级配料，配料精度准确、可靠。

沙石料提升采用皮带提升机加缓冲仓的方式，使沙石料提升系统的可靠性大为提高。

粉料系统采用了高支承，短螺旋输送机直接输料方案，使粉料配料速度大为提高。

搅拌主机采用双卧轴强制式搅拌器，搅拌强度大，均质性好，搅拌时间短，能够适应于搅拌高性能混凝土、建筑塑性混凝土、干硬性及半干硬性混凝土，以及泵送混凝土。

该站适应于中等规模的商品混凝土搅拌站，用于铁路、公路、桥梁、港口、水电、机场、市政等工程建设。

HZS120水泥混凝土搅拌站具有如下几个突出特点：1．整套设备自动配料,配料精度高，具有各级配料飞料补偿功能。

在工作的周期各种原料级配精度为要求配合比，控制系统先进可靠，可以实现生产过程全自动控制，计算机操作界面丰富，易掌握。

2．整套设备从配料、输送到搅拌均考虑有防尘、密封装置，整个粉料系统从进料、称重、输送至进入搅拌器，是一个全部密封的过程，加上仓顶除尘器、主机除尘器，使粉料得到回收，有效防止了粉尘的逸出，既环保又节约。

2．各骨料、粉料、水、添加剂均为单独计量。

3．四个骨料仓为独立式仓,仓容量大,减轻了装载机手的劳动强度,且上料方便,各原料互不掺和。

4．选用皮带机提升加缓冲仓方式确保每个工作循环有极高的工作效率。

5．称量后的水经喷管进入搅拌器,既保证水能均匀撒入搅拌器，又能起到除尘效果.6．本站所用搅拌器为强制式双卧轴搅拌器,搅拌时间短,混合料运动路径短,搅拌质量好，传动系统工作可靠、平稳、有缓冲大骨料冲击的结构。

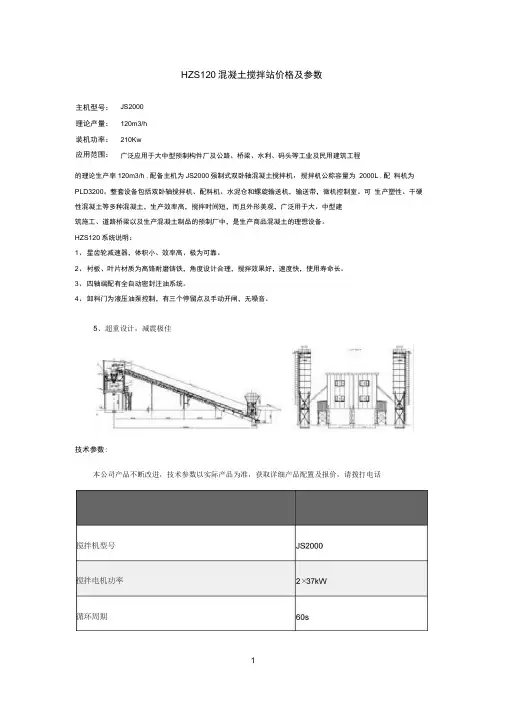

一套HZS120型商品混凝土搅拌站价格是根据您对设备整体配置的要求来决定的，该型号属于大型的搅拌站设备，特别是作为商混站来说，配置的比较齐全，相应的价格也会有所提高。

目前，该设备的市场价格大约在58-98万，有多种配置可以选择。

具体的价格要根据所配的设备来进行说明，不同配置参数其价格都是不同的。

HZS120站配备的搅拌主机是JS2000型的，而根据搅拌站的不同需求，以及客户的不同需求，JS2000又分为多种型号，一般价格在18万左右，配料机使用的是PLD3200配料机，支持四仓活三仓配料，客户可以根据需求选择，如果是商品混凝土搅拌站，我们建议选择四仓混凝土配料机，如果是工程混凝土搅拌站，主要以自身工程为需要来选择骨料仓数，不过一般情况下，四仓以上配料机均采用了分布式独立称量单元，称量精度更高。

除了必备设备以外，120型的钢材选择也有区别，一般来说，选用精品H钢结构的搅拌站工作稳定，使用寿命长，抗干扰性好，适用于工作环境比较恶劣的气候环境之中，如果工作环境好，并且维护及时，也可以使用标准型的120行
搅拌站，客户也要根据自身情况来进行选择。

最后就是品牌问题，国内大品牌设备售价高，而一些价格明显偏低的搅拌站质量有差，所以客户要根据自己的成本选择可靠的搅拌站厂家。

因为厂家不同，设备的配置也不同，而且要根据用户的实际需求来定制适合客户的，所以价格的差别是比较大的。

充分沟通用户实际需求后，可以核算出精准的搅拌设备价格。

汇鼎机械制造有限公司是一家专业生产大中小型混凝土搅拌机、混凝土搅拌站、稳定土拌和站等设备，集研发、生产、销售三位于一体的重工精工制造企业。

HZS120 型搅拌站安装作业指导书HZS120型搅拌站安装作业指导书一、前言HZS120型搅拌站是一种常见的混凝土生产设备，用于生产各种规格的混凝土。

本作业指导书旨在提供详细的安装步骤和注意事项，确保安装过程顺利进行，并保证搅拌站的正常运行。

二、安装准备1. 确认施工图纸：根据施工图纸，确认搅拌站的安装位置、尺寸和布置。

2. 准备设备和工具：准备所需的起重设备、安装工具和劳动保护用品。

3. 安装人员培训：确保安装人员具备相关技能和安全意识，了解搅拌站的结构和工作原理。

三、安装步骤1. 场地准备：a. 清理施工现场，确保场地平整，无杂物。

b. 根据施工图纸，标出搅拌站的安装位置和基础尺寸。

c. 按照设计要求施工基础，确保基础的稳固和平整。

2. 安装主机设备：a. 使用起重设备将主机设备分段吊装到安装位置。

b. 根据设备图纸，按照正确的顺序和方法进行设备的连接和固定。

c. 检查设备的连接件和固定件是否牢固，确保设备的稳定性和安全性。

3. 安装配套设备：a. 将配套设备按照设备图纸和安装要求进行安装和连接。

b. 检查配套设备的连接和固定，确保设备的正常运行和安全性。

4. 安装输送设备：a. 按照设备图纸和安装要求，将输送设备安装到适当的位置。

b. 连接输送设备和主机设备，确保输送设备的正常运行和安全性。

5. 安装电气控制系统：a. 安装电气控制柜和相关设备，按照电气图纸进行连接和固定。

b. 进行电气线路的接线和调试，确保电气控制系统的正常运行和安全性。

6. 安装水系统：a. 安装水泵和相关管道，确保水泵的正常运行和供水系统的稳定性。

b. 进行水系统的连接和调试，确保水系统的正常运行和安全性。

7. 安装气动系统：a. 安装气动元件和相关管道，确保气动系统的正常运行和稳定性。

b. 进行气动系统的连接和调试，确保气动系统的正常运行和安全性。

8. 安装控制室：a. 安装控制室设备和相关线路，确保控制室的正常运行和安全性。
