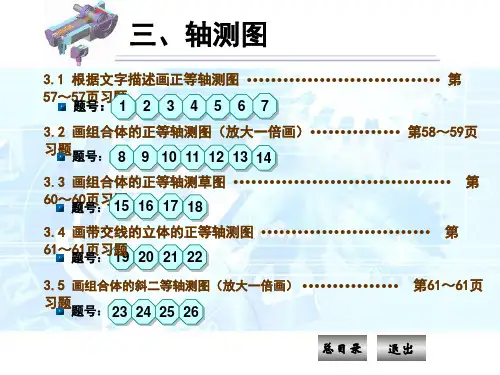

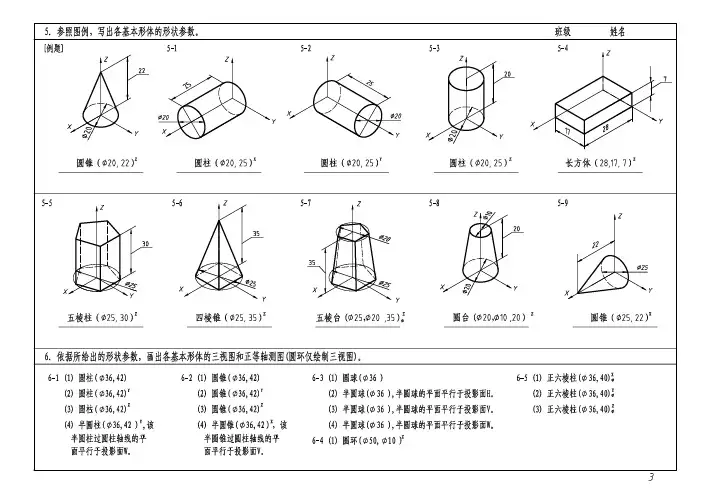

三、轴测图3.1 根据文字描述画正等轴测图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第57～57页习题3.2 画组合体的正等轴测图（放大一倍画）∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第58～59页习题 3.3 画组合体的正等轴测草图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第60～60页习题2345题号：题号：678910111213141516题号：1718192324252620212213.4 画带交线的立体的正等轴测图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第61～61页习题题号：3.5 画组合体的斜二等轴测图（放大一倍画）∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第61～61页习题题号：1.正六棱柱，侧棱铅垂，棱柱高20mm，底面中心位于点O，A为底边一个顶点。
（提示：先在另纸上作出XOY面上正六边形的平面图，再作其轴测图。
）2.正四棱台，底面中心位于点O，AB为底面一边，顶面边长20mm，棱台高20mm。
3.长方体顶面为ABCD，体高10mm，另一长方体底面DEFG与ABCD共面，体高20mm。
画出二体叠加后的正等轴测图。
*4.正三棱柱底面中心位于点O，A为底面一顶点，侧棱铅垂，棱高30mm，该棱柱被过点M的水平面和过点N的正平面切去前上部。
（提示：需先在另纸上作其底面之平面图，再作其轴测图。
）5.在正方体的正等轴测图上画其前、顶、左面的内切圆的轴测投影。
6.画以OZ轴为轴，底圆中心为O，直径40mm，顶圆直径20mm，高30mm的圆锥台的正等轴测图。
7.画轴线侧垂，外径40mm，内径30mm，长50mm的圆筒的正等轴测图。
8.9.10.11.12.13.14.15.16.17.18.三、轴测图 3.4 画带交线的立体的正等轴测图19.20.21.22.23.24.25.26.。
形体分析法画组合体视图的方法和步骤看组合体视图的方法和步骤标注组合体尺寸的方法组合体的构形设计组合体的视图线面分析法恢复原形法组合体的视图组合体由基本几何形体（棱柱、圆柱、棱锥、圆锥、圆球、圆环等）组合构成的立体。
视图机件向多面投影体系的各投影面做正投影所得的图形。
六个基本视图组合体的三视图六个基本视图主视图由前向后投射所得的视图俯视图由上向下投射所得的视图左视图由左向右投射所得的视图右视图由右向左投射所得的视图仰视图由下向上投射所得的视图后视图由后向前投射所得的视图六个基本视图的形成组合体的三视图组合体的三视图一般是指：主视图、俯视图、左视图。
三视图的投影规律——三等规律:主、俯视图——长对正；主、左视图——高平齐；俯、左视图——宽相等。
应用“三等规律”的要点:1. 机件的整体和局部都要符合“三等规律”。
示例2. 在俯、左视图上，远离主视图的一侧是机件的前面，靠近主视图的一侧是机件的后面。
示例3. 要特别注意宽度方向尺寸在俯、左视图上的不同方位。
示例“三等规律”是画图、看图的基本投影规律。
绘图时，应通过绘图工具或绘图软件的功能来保证“三等规律”的实现。
通过绘图工具实现“三等规律”形体分析法形体分析法假想把组合体分解为若干个基本几何形体（简称形体），并确定各形体之间的组合形式和相对位置的方法。
形体间的组合形式形体间的相对位置和邻接表面关系形体分析法应用举例形体组合的基本形式叠加、挖切形体组合形式举例形体间的相对位置形体叠加、挖切组合后，形体之间可能处于上下、左右、前后或对称、同轴等相对位置。
形体间的相对位置和邻接表面关系形体间邻接表面关系：共面、相切或相交1.共面当两形体邻接表面共面时，在共面处不应有邻接表面的分界线。
2.相切当两形体邻接表面相切时，相切处是光滑过渡。
相切处是光滑过渡，切线的投影规定不画。
注意:在某个视图上，当切线处存在回转面的转向线时，应画出该转向线的投影。
3. 相交两形体邻接表面相交时，邻接表面之间产生交线。
