轴流式压气机工作原理(伯努利方程)

轴流式压气机的工作原理
轴流式压气机是一种常见的流体机械，它主要通过对流动气体的动能进行转换来实现对气体的压缩。

轴流式压气机的工作原理如下：
1. 气体进入压气机通过进气口，进入压气机中的转子。

2. 转子上安装有一系列的叶片，这些叶片呈倾斜角度，使得气体在通过叶片时产生一个向前的推力。

3. 气体在经过叶片时，受到叶片的作用力，产生一个向前的冲力。

这个冲力使得气体的速度增加，同时也增加了气体的动能。

4. 当气体通过转子时，气体被推入下一个叶片组，重复上述的过程。

这样，气体在不断的通过叶片组，速度逐渐增加，并且产生了连续的推力。

5. 在气体通过压气机后，气体的动能转化为压力能，实现了气体的压缩。

此时，气体会通过出口口排出。

值得注意的是，轴流式压气机的工作原理与离心式压气机有所不同。

轴流式压气机通过叶片的作用将气体推向前进方向，而离心式压气机则通过离心力使得气体沿着轴线方向扩散。

由于工作原理的不同，轴流式压气机通常适用于需要高流量、低压比的应用，而离心式压气机则适用于需要高压比的应用。

轴流式压气机工作原理
轴流式压气机是一种常见的压缩空气设备，其工作原理可以简单描述如下：
轴流式压气机由套筒形外壳、转子和定子等组成。

外壳中央设有一轴向进气口和出气口，内部则安放有多个叶片形状不同的转子和定子。

进气口处的空气经过导向器，进入第一级叶轮。

叶轮由轴驱动，高速旋转，使空气产生离心力。

离心力使空气由轴向进气口向外发散。

离心力将空气推向下一个叶轮，再次产生离心力作用，使空气压缩并加速。

这样从第一级叶轮到最后一级叶轮，空气经过多次加速、压缩，进一步提高了压缩比和压缩气体的温度。

最后，压缩后的空气从出气口排出。

在整个过程中，压缩机的转子和定子配合紧密，使空气不断地被压缩、加速，并最终以高压形式排出。

轴流式压气机的工作原理主要依靠转子和定子之间的高速旋转和叶片的设计。

其主要特点是空气流动方向与压缩机的轴线平行。

相比其他类型的压气机，轴流式压气机具备体积小、结构简单、效率高等优点，可广泛应用于压缩空气或其他气体的供给与输送。

第三章 轴流压气机的工作原理压气机是燃气涡轮发动机的重要部件之一，它的作用是给燃烧室提供经过压缩的高压、高温气体。

根据压气机的结构和气流流动特点，可以把它分为两种主要型式：轴流式压气机和离心式压气机。

本章论述轴流式压气机的基本工作原理，重点介绍压气机基元级和压气机一级的流动特性及工作原理。

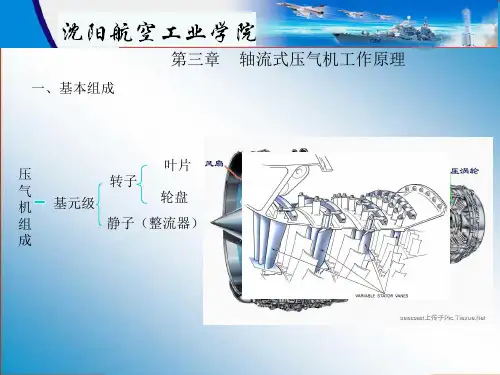

第一节 轴流压气机的增压比和效率轴流式压气机由两大部分组成，与压气机旋转轴相联接的轮盘和叶片构成压气机的转子，外部不转动的机匣和与机匣相联接的叶片构成压气机的静子。

转子上的叶片称为动叶，静子上的叶片称为静叶。

每一排动叶（包括动叶安装盘）和紧随其后的一排静叶（包括机匣）构成轴流式压气机的一级。

图3－1为一台10级轴流压气机，在第一级动叶前设有进口导流叶片（静叶）。

图3－1 多级轴流压气机压气机的增压比定义为 ***=1p p k k π （3－1） *k p ：压气机出口截面的总压；*1p ：压气机进口截面的总压；*号表示用滞止参数（总参数）来定义。

依据工程热力学有关热机热力循环的理论，对于燃气涡轮发动机来讲，在一定范围内，压气机出口的压力愈高，则燃气涡轮发动机的循环热效率也就愈高。

近六十年来，压气机的总增压比有了很大的提高，从早期的总增压比3.5左右，提高到目前的总增压比40以上。

图3－2 压气机的总增压比发展历程压气机的绝热效率定义为***=k adkkL L η （3－2） 效率公式定义的物理意义是将气体从*1p 压缩到*2p ，理想的、无摩擦的绝热等熵过程所需要的机械功*adk L 与实际的、有摩擦的、绝热熵增过程所需要的机械功k L *之比。

p 1*p k*1k adkL *k L *ad ksh *图3－3 压气机热力过程焓熵图 由热焓形式能量方程（2－5）式、绝热条件、等熵过程的气动关系式)1(11)(k k adk adk p p T T -****=和R k k c p 1-=可以得到 )1(1)(111--=-=-****k k k adk p adk RT k k T T c L π （3－3） )1(1)(111--=-=******T T RT k k T T c L k k p k （3－4） 将（3－3）和（3－4）式代入到（3－2）式，则得到1111--=**-**T T k k k k k πη （3－5）效率公式（3-5）式可以用来计算多级或单级压气机的绝热效率，也可以用来计算单排转子的绝热效率，只要*k p 和*k T 取相应出口截面处值即可。

轴流式压气机的工作原理轴流式压气机是一种常用于空气压缩和气体传输的设备，具有高效率、结构简单、体积小等优点。

它的工作原理主要涉及压力能量、动能和转动能量的转化过程。

轴流式压气机的工作原理基本上分为4个步骤：进气、压缩、扩散和排气。

第一步，进气：气体通过轴流式压气机的进气道进入，此时气体以低速度进入压气机中。

进气道的设计通常采用流线型的结构，以减小气流阻力和能量损失。

在进气道的入口处通常还会安装滤网，以过滤掉空气中的杂质和颗粒。

第二步，压缩：气体进入轴流式压气机后，经过压气机的旋转叶轮。

旋转叶轮上的叶片会将气体加速，并且将气体压缩。

叶轮上的叶片通常呈斜角，可以迅速将气体加速，并且将其推向下一个叶轮。

而叶轮的旋转则依靠电动机或者是燃气轮机提供的动力。

第三步，扩散：当气体通过轴流式压气机中的多个叶轮后，气体变得非常紧凑和高压。

然而，由于叶轮的旋转，气体的流动是一个轴向的。

为了使气体能够顺利地排出压气机，扩散器被用来将气体的轴向速度转化为静压能量，从而能够将气体尽可能地压缩。

第四步，排气：在扩散器将气体压缩后，气体排出压气机并进入下一个系统。

排气过程中，气体的流速逐渐减小，且流速与气体静压能量成反比。

此外，为了减小气体流动经过压气机后的尾流损失，通常还会在压气机的排气道中设置一些导流装置，以优化流动和减小能量损失。

总结来说，轴流式压气机的工作原理是通过进气、压缩、扩散和排气四个步骤来实现气体压缩和传输。

它利用旋转叶轮的运动和扩散器的转换作用，将气体的动能转化为压力能量，最终将气体排出。

这种工作原理使得轴流式压气机在各种应用领域中都表现出较高的效率和可靠性。

第三章 轴流压气机的工作原理压气机是燃气涡轮发动机的重要部件之一，它的作用是给燃烧室提供经过压缩的高压、高温气体。

根据压气机的结构和气流流动特点，可以把它分为两种主要型式：轴流式压气机和离心式压气机。

本章论述轴流式压气机的基本工作原理，重点介绍压气机基元级和压气机一级的流动特性及工作原理。

第一节 轴流压气机的增压比和效率轴流式压气机由两大部分组成，与压气机旋转轴相联接的轮盘和叶片构成压气机的转子，外部不转动的机匣和与机匣相联接的叶片构成压气机的静子。

转子上的叶片称为动叶，静子上的叶片称为静叶。

每一排动叶（包括动叶安装盘）和紧随其后的一排静叶（包括机匣）构成轴流式压气机的一级。

图3－1为一台10级轴流压气机，在第一级动叶前设有进口导流叶片（静叶）。

图3－1 多级轴流压气机压气机的增压比定义为***=1p p k kπ （3－1） *kp ：压气机出口截面的总压；*1p ：压气机进口截面的总压；*号表示用滞止参数（总参数）来定义。

依据工程热力学有关热机热力循环的理论，对于燃气涡轮发动机来讲，在一定范围内，压气机出口的压力愈高，则燃气涡轮发动机的循环热效率也就愈高。

近六十年来，压气机的总增压比有了很大的提高，从早期的总增压比3.5左右，提高到目前的总增压比40以上。

图3－2 压气机的总增压比发展历程压气机的绝热效率定义为***=k adkkL L η （3－2） 效率公式定义的物理意义是将气体从*1p 压缩到*2p ，理想的、无摩擦的绝热等熵过程所需要的机械功*adk L 与实际的、有摩擦的、绝热熵增过程所需要的机械功k L *之比。

p 1*p k*1k adkL *k L *ad ksh *图3－3 压气机热力过程焓熵图 由热焓形式能量方程（2－5）式、绝热条件、等熵过程的气动关系式)1(11)(k k adk adk p p T T -****=和R k k c p 1-=可以得到 )1(1)(111--=-=-****k k k adk p adk RT k k T T c L π （3－3） )1(1)(111--=-=******T T RT k k T T c L k k p k （3－4） 将（3－3）和（3－4）式代入到（3－2）式，则得到1111--=**-**T T k k k k k πη （3－5）效率公式（3-5）式可以用来计算多级或单级压气机的绝热效率，也可以用来计算单排转子的绝热效率，只要*k p 和*k T 取相应出口截面处值即可。

轴流式压气机的增压原理概述轴流式压气机是一种常见的气体压缩设备，主要用于提升气流的压力。

本文将详细介绍轴流式压气机的增压原理，包括工作原理、结构特点、增压效率等方面。

工作原理轴流式压气机的工作原理基于气体在机件中的连续流动和动量传递。

它由一系列纵向排列的叶片和转子组成，气体流经时会受到叶片的动量转移和增压作用。

具体的工作过程可以分为下述几个步骤：1.进气阶段：气体通过进气口进入压气机，此时气体处于低压状态。

2.叶片作用：气体流经转子和叶片时，受到叶片的加速作用。

叶片的设计和位置决定了气体流动的方向和速度。

3.动量传递：气体的动能会转移到叶片上，同时气体的速度也会随之增加。

叶片的形状和角度会影响动能转移的效率。

4.增压作用：通过一系列叶片和转子的作用，气体的压力逐渐增加。

叶片和转子的数量、尺寸和排列方式都会对增压效果产生影响。

5.出气阶段：增压后的气体通过出气口排出，此时气体处于高压状态。

结构特点轴流式压气机的结构特点主要体现在以下几个方面：叶片轴流式压气机的叶片通常呈螺旋形状，可以将气体的动能转移到压缩空气中。

叶片的材料通常选择高强度和耐磨损的合金材料，以保证其工作寿命和运行稳定性。

转子转子是压气机的核心部件，由多个叶片组成。

它通常由高强度的金属材料制成，同时也要考虑材料的轻量化和疲劳性能。

转子的数量和排列方式会对气体的增压效果产生重要影响。

导向器导向器的作用是引导气流的流向和流速，调节气体进入转子的角度。

导向器的设计和调整可以影响气体的流动状态，进而影响增压效果。

进出口进出口是气体流入和流出压气机的通道，通常需要设计合理的截面积和形状，以确保气体的流通畅顺并减小压力损失。

增压效率轴流式压气机的增压效率是评估其性能的重要指标之一。

增压效率由以下几个因素决定：叶片和转子设计合理设计的叶片和转子可以最大限度地实现动能转移和增压作用。

叶片的形状、角度和尺寸需要在设计过程中加以优化。

进出口设计进出口通道的设计应尽可能减小气流的损失，以提高增压效率。

进口、收缩器、导向叶片（导叶）、动叶片、转子、扩压器、出口增压原理：伯努利方程，气体从进口流入压气机，经收缩器时流速得到初步提高，进口导向叶片使气流改为轴向，同时还起扩压管的作用，使压力有所提高。

转子在外力作用下作高速转动，固装在转子上的动叶片推动气流，使气流获得很高的流速。

高速气流进入导叶（静叶），气流动能降低而压力升高，相邻导叶叶片间的通道相当于一个扩压管。

气体流经每一级连续进行类似的过程，使气体压力逐渐升高伯努利方程：理想正压流体在有势体积力作用下作定常运动时，运动方程（即欧拉方程）沿流线积分而得到的表达运动流体机械能守恒的方程。

因著名的瑞士科学家 D.伯努利于1738年提出而得名。

对于重力场中的不可压缩均质流体，方程为:式中p、ρ、v分别为流体的压强、密度和线性速度；h为铅垂高度；g为重力加速度；c为常量。

上式各项分别表示单位体积流体的压力能p、重力势能ρgh和动能(1/2)*ρv ^2，在沿流线运动过程中，总和保持不变，即总能量守恒。

但各流线之间总能量（即上式中的常量值）可能不同。

对于气体，可忽略重力，方程简化为p+(1/2)*ρv ^2=常量(p0)，各项分别称为静压、动压和总压。

显然，流动中速度增大，压强就减小；速度减小，压强就增大；速度降为零，压强就达到最大(理论上应等于总压)。

飞机机翼产生举力，就在于下翼面速度低而压强大，上翼面速度高而压强小，因而合力向上。

据此方程，测量流体的总压、静压即可求得速度，成为皮托管测速的原理。

在无旋流动中，也可利用无旋条件积分欧拉方程而得到相同的结果但涵义不同，此时公式中的常量在全流场不变，表示各流线上流体有相同的总能量，方程适用于全流场任意两点之间。

在粘性流动中，粘性摩擦力消耗机械能而产生热，机械能不守恒，推广使用伯努利方程时，应加进机械能损失项[1]。

轴流式压气机的增压原理一、引言轴流式压气机是航空发动机中常用的一种压气机，它通过旋转叶片将空气压缩，从而提高空气压力和温度，为燃烧室提供充足的空气量。

本文将详细介绍轴流式压气机的增压原理。

二、轴流式压气机的结构轴流式压气机由进口导叶、转子、静止导叶和出口导叶等部分组成。

进口导叶负责将空气引入转子，转子上的叶片将空气旋转并增加其动能，静止导叶则负责将动能转换为静能，并引导空气进入下一个级别。

最后，出口导叶将高速低压的空气再次加速并减少其速度，从而使得其静压升高。

三、轴流式压气机的增压原理1. 空气在进口导叶处被加速当空气经过进口导叶时，导叶会改变其方向和速度，并使其形成一个旋涡状。

这个旋涡会沿着转子旋转，并在每个级别上被不断加速。

2. 空气在转子上被压缩转子上的叶片将空气旋转并加速，从而增加其动能。

随着空气向前移动，叶片的曲率也会逐渐变化，这会使得空气被挤压并减少其体积。

这样一来，空气的静压就会随之升高。

3. 空气在静止导叶处被扩散当空气离开转子后，它的速度变得非常高。

为了将其转换为静能，并且引导其进入下一个级别，静止导叶需要将其扩散。

这个过程中，空气的速度会减慢并增加其静压。

4. 空气在出口导叶处被再次加速最后，在出口导叶处，空气会再次被加速，并且减少其速度。

这个过程中，由于速度减慢而产生的压力差会使得空气的静压升高。

四、结论轴流式压气机利用进口导叶、转子、静止导叶和出口导叶等部分共同作用来将空气压缩并增加其静压。

通过对轴流式压气机的增压原理进行深入的研究，我们可以更好地理解其工作原理，并为航空发动机的设计和优化提供有益的参考。
