甘肃联通基站建设施工标准及设备安装要求一、概述根据省分公司的要求，为使各市州公司工程建设人员明确建设施工的具体要求，规范工程建设和施工标准，特编制本建设施工标准及设备安装规范。

各市州公司应严格按照本规范执行，确保工程质量符合施工标准和规范。

本规范主要包括基站建设中的土建施工的要求、基站主设备及配套设备的安装要求、天馈线的安装要求。

二、基站机房建设土建施工要求1、租用机房改造要求1.1作为基站的房屋，须采用240cm砖墙将原窗口封闭，须加设抗震拉接筋，留出馈线窗，下沿距地高度2400mm，如有特殊情况可适当降低。

1.2改造机房室内的墙面需用白乳胶漆刷白，不得起皮、裂缝，表面光滑平整。

1.3机房内的暖气片一律拆除（包括其固定螺丝），要做到不漏水、不影响业主的正常供暖；室内不需要的东西，如：窗帘盒、原业主的照明灯及灯座和电线等全部拆除。

1.4机房的木门及门框要重新刷油漆，玻璃要干净，有压条，玻璃破损的要更换。

木门需密封，门外安装插销。

同时要安装防火防盗门，要求安装牢靠、门锁开关灵活。

门框启口缝需用水泥砂浆密封，不得有缝隙。

1.5室内地面用地砖铺设，原建筑已装水磨石、瓷砖、大理石、花岗岩等较高级或高级装修的地面不需重新处理。

防盗门槛与室内地面平齐，不留槽隙。

1.6室内屋面或管道漏水处须处理，原有的管道要涂刷银粉漆。

1.7室内墙面上的明线必须加盖白色PVC走线槽或PVC管，拐角要用弯头（包括业主不让拆除的线），线槽或线管走线要美观，横平竖直、固定牢固。

1.8室内照明开关的安装位置应在开门顺手处（不能安装在门背后）。

开关下沿距地面不得小于1400mm，距门框300mm。

1.9室内必须摆放消防器材，摆放位置要便于在紧急情况下使用方便（落地摆放）。

1.10室内采用40W日光照明灯，数量为2个，挂高一致且不影响走线架上的走线，安装方向与设备列架走向一致，安装位置为两灯相隔一定距离于设备列架前后，保证设备能前后照明；应急灯数量为1个，安装在设备的正面上方。

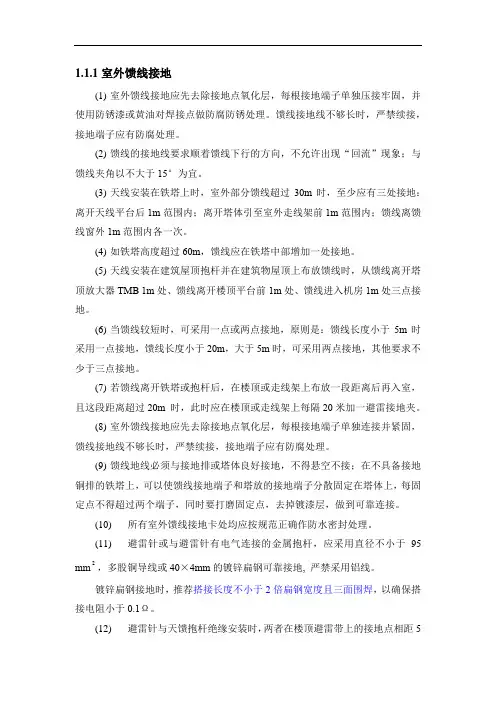

1.1.1 室外馈线接地(1)室外馈线接地应先去除接地点氧化层，每根接地端子单独压接牢固，并使用防锈漆或黄油对焊接点做防腐防锈处理。

馈线接地线不够长时，严禁续接，接地端子应有防腐处理。

(2)馈线的接地线要求顺着馈线下行的方向，不允许出现“回流”现象；与馈线夹角以不大于15°为宜。

(3)天线安装在铁塔上时，室外部分馈线超过30m时，至少应有三处接地：离开天线平台后1m范围内；离开塔体引至室外走线架前1m范围内；馈线离馈线窗外1m范围内各一次。

(4)如铁塔高度超过60m，馈线应在铁塔中部增加一处接地。

(5)天线安装在建筑屋顶抱杆并在建筑物屋顶上布放馈线时，从馈线离开塔顶放大器TMB 1m处、馈线离开楼顶平台前1m处、馈线进入机房1m处三点接地。

(6)当馈线较短时，可采用一点或两点接地，原则是：馈线长度小于5m时采用一点接地，馈线长度小于20m，大于5m时，可采用两点接地，其他要求不少于三点接地。

(7)若馈线离开铁塔或抱杆后，在楼顶或走线架上布放一段距离后再入室，且这段距离超过20m时，此时应在楼顶或走线架上每隔20米加一避雷接地夹。

(8)室外馈线接地应先去除接地点氧化层，每根接地端子单独连接并紧固，馈线接地线不够长时，严禁续接，接地端子应有防腐处理。

(9)馈线地线必须与接地排或塔体良好接地，不得悬空不接；在不具备接地铜排的铁塔上，可以使馈线接地端子和塔放的接地端子分散固定在塔体上，每固定点不得超过两个端子，同时要打磨固定点，去掉镀漆层，做到可靠连接。

(10)所有室外馈线接地卡处均应按规范正确作防水密封处理。

(11)避雷针或与避雷针有电气连接的金属抱杆，应采用直径不小于95 mm2，多股铜导线或40×4mm的镀锌扁钢可靠接地, 严禁采用铝线。

镀锌扁钢接地时，推荐搭接长度不小于2倍扁钢宽度且三面围焊，以确保搭接电阻小于0.1Ω。

(12)避雷针与天馈抱杆绝缘安装时，两者在楼顶避雷带上的接地点相距5米以上。

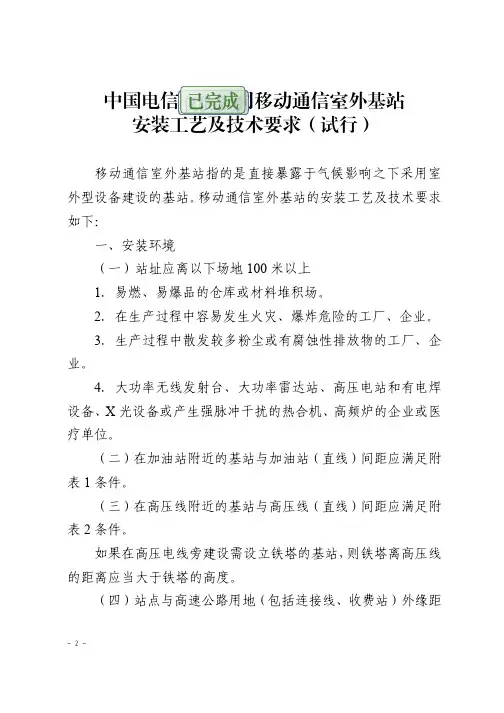

中国电信广西公司移动通信室外基站
安装工艺及技术要求（试行）
移动通信室外基站指的是直接暴露于气候影响之下采用室 外型设备建设的基站。移动通信室外基站的安装工艺及技术要求 如下：
一、安装环境
（一）站址应离以下场地 100 米以上
1．易燃、易爆品的仓库或材料堆积场。 2．在生产过程中容易发生火灾、爆炸危险的工厂、企业。 3．生产过程中散发较多粉尘或有腐蚀性排放物的工厂、企 业。 4．大功率无线发射台、大功率雷达站、高压电站和有电焊 设备、X 光设备或产生强脉冲干扰的热合机、高频炉的企业或医 疗单位。 （二）在加油站附近的基站与加油站（直线）间距应满足附 表 1 条件。 （三）在高压线附近的基站与高压线（直线）间距应满足附 表 2 条件。 如果在高压电线旁建设需设立铁塔的基站，则铁塔离高压线 的距离应当大于铁塔的高度。 （四）站点与高速公路用地（包括连接线、收费站）外缘距
2．其它要求 （1）室外站交流应就近接入，交流电源线载流量应至少有 50%的余量。 （2）交流电源线引入室外机柜内时，不能与光缆同一引入 孔，内部布放时按要求绑扎牢固，且用明显标牌提示危险。 （3）引入电源线在水泥杆和站台布放时，应用金属软管保 护，同时金属软管两端良好接地。 （4）交流电源线必须端接良好，不得有铜芯暴露在外。 （二）蓄电池配置 1．基站耗电 （1）RRU设备耗电情况 中兴及华为公司 RRU 设备功耗如附表 5 所示（目前 2 载波
-9-
八、基站平台、防盗铁笼制作及安装工艺要求
（一）基站平台工艺
1．落地式水泥平台工艺要求 （1）室外站机柜落地安装应设立机柜基座。 （2）传输及市电引入埋地，基座内应预留电源线、光电缆 引入管孔（洞）。 （3）水泥平台基础上层用 C20 混凝土灌注，下层用素土夯 实，表面用水泥砂浆抹平，混凝土中需做钢筋配筋网。 （4）水泥平台的大小应根据基站的实际环境情况进行建设： 水泥平台+防盗铁笼，水泥基础平台按照长边 2000mm～ 2500mm、短边 1500～1800mm；平台工艺要求参见附图 8。 2．H 杆架空平台工艺要求 （1）室外站机柜架空安装应安装在安全可靠的 H 杆站台内。 （2）站台的尺寸、材质及栽杆深度应结合室外机的重量、 体积和现场环境条件综合考虑。 （3）H 杆平台的工艺要求具体见附图 10、附图 11。 （二）防盗笼的制作及安装工艺见附图 9。 九、在本“要求”中未明确说明的工程内容要求，按《中国 电信广西公司移动基站建设施工规范（V1.0 版）》执行。 十、本“要求”由区公司移动建设部负责解释，自印发当日 起执行。

馈线安装要求和避雷架馈线：A、馈线的规格、型号应符合设计。

B、上塔必须携带安全带，在塔下作业时，必须戴安全帽；雷雨天气不得上塔作业。

C、布放馈线时路由应符合设计要求，馈线从塔顶应顺护栏边梯而下，走向合理，平滑、顺直，不得有交叉、扭曲、损坏情况的发生；水平时相邻馈线卡不大于1.5米；垂直时相邻馈线卡不大于1米；在接口处两端，至少要保证20cm以上笔直，馈线卡子也必需要远离接口处20cm 以上。

E、馈线进室前的入口应安装防水板，套好防水圈做好防水处理，并且穿过进户板时要有回水弯，防止雨水沿着馈线渗入机房，回水弯的切角大于60度。

F、馈线两头应有标志，具有永久性，字迹清楚端正，注明馈线的收发及所属小区和编号。

并应标明馈线长度，长度偏差不超过1米。

G、馈线接头制作时，一定要有专人用专用工具并戴手套负责制作，以减少馈线的驻波损耗；安装保证馈线内芯没有遗留金属废屑和其他异物。

H、馈线、小跳线不得交叉。

I、馈线窗至塔身的走线架安装时，应保持馈线窗处略高于与铁塔固定处。

J、室外1/2英寸馈线与7/8英寸馈线的连接头要牢固，且用防水胶带和PVC胶带密封3次。

K、做室内1/2跳线时用热缩套管热缩，室外7/8英寸馈线头时用注射枪注入防水胶。

L、天馈线安装完毕后应测驻波比，驻波比测试必须符合天线技术指标，且测量结果必须打印、存档（现场监理必须现场记录）。

M、小跳线型号、规格要符合要求。

N、天线小跳线应在两端接头处拧紧后做防水处理，先绕一层窄胶带，再缠胶泥，最外层绕三层防水胶带每圈压1/2，由下向上缠绕，缠绕方向应顺着天线与跳线接头拧紧的方向。

O、小跳线应固定在抱杆上，扎带不应过分扎紧。

P、室内1/2馈线平直、整齐、美观，标签齐全。

Q、室内1/2馈线（小跳线）布放1、布线应横平竖直，转弯处曲率半径符合设计要求。

2、不应接触尖锐物体。

3、布放不应交叉、扭曲。

4、接头处保持15cm无弯曲。

R、馈线接头制作1、馈线接头要按规定由专人用专用工具，并戴手套，保证馈线内无金属碎物和其他异物。
