接 地 装 置标准

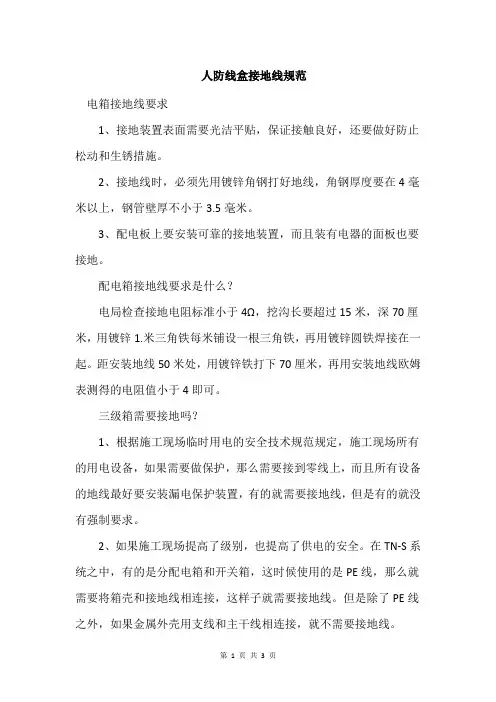

人防线盒接地线规范电箱接地线要求1、接地装置表面需要光洁平贴，保证接触良好，还要做好防止松动和生锈措施。

2、接地线时，必须先用镀锌角钢打好地线，角钢厚度要在4毫米以上，钢管壁厚不小于3.5毫米。

3、配电板上要安装可靠的接地装置，而且装有电器的面板也要接地。

配电箱接地线要求是什么？电局检查接地电阻标准小于4Ω，挖沟长要超过15米，深70厘米，用镀锌1.米三角铁每米铺设一根三角铁，再用镀锌圆铁焊接在一起。

距安装地线50米处，用镀锌铁打下70厘米，再用安装地线欧姆表测得的电阻值小于4即可。

三级箱需要接地吗？1、根据施工现场临时用电的安全技术规范规定，施工现场所有的用电设备，如果需要做保护，那么需要接到零线上，而且所有设备的地线最好要安装漏电保护装置，有的就需要接地线，但是有的就没有强制要求。

2、如果施工现场提高了级别，也提高了供电的安全。

在TN-S系统之中，有的是分配电箱和开关箱，这时候使用的是PE线，那么就需要将箱壳和接地线相连接，这样子就需要接地线。

但是除了PE线之外，如果金属外壳用支线和主干线相连接，就不需要接地线。

地线怎么接？1、按规范要求，线径等于或小于16mm2时接地线线径必须等同火，零线，就是说三根线经必须一致。

2、房屋安装水电时三根线(火，零，地)肯定都引到室内配电箱里了，那根黄绿相间的线就是地线。

3、除了照明外(有的图纸照明也是三根线)，其他所有插座，包括弱电箱的电源都是三根线。

4、水电验收的时候监理肯定要检查各回路，对于地线的检查用插座检验器一插就知道，没有接通地线是不能通过验收的。

5、接地线只能并联不允许串联，这就是要保证任何时候都要有接地以保证用电安全。

6、插座要有接地线这是最起码的施工常识和要求，施工队一般在线径上偷工减料，比方用1.5mm2的线代替4或者6mm2的，但是不敢不装地线，万一出了事他是要负责任的。

7、你仔细检查一下插座线盒里的线，看地线是否没有接到插座上。

8、没有地线并不影响电器的使用，但是一旦发生漏电那就很危险了。

等电位接地线的标准做法等电位接地线是一种用于保护人员和设备安全的重要措施。

它可以将电气设备的金属外壳与地面连接起来，以确保在设备发生故障时，电流能够安全地流回地面，而不会对人员和设备造成伤害。

本文将介绍等电位接地线的标准做法，以帮助读者了解如何正确地安装和维护等电位接地线。

一、等电位接地线的定义等电位接地线是一种连接电气设备金属外壳和地面的导线。

它的作用是将设备的金属外壳与地面保持相同的电位，以确保在设备发生故障时，电流能够安全地流回地面，而不会对人员和设备造成伤害。

二、等电位接地线的标准做法1. 等电位接地线的材料等电位接地线应使用铜线或铜带，其截面积应根据设备的额定电流和距离来确定。

一般来说，截面积应不小于设备额定电流的1.5倍。

如果等电位接地线的长度超过10米，则应使用铜带。

2. 等电位接地线的安装位置等电位接地线应安装在设备的金属外壳上，并与设备的内部电路连接。

如果设备的金属外壳不是连续的，则应在金属外壳的每个部分上安装等电位接地线，并将它们连接在一起。

等电位接地线应尽可能靠近设备的电源插座或开关。

3. 等电位接地线的接地方式等电位接地线应连接到地面上的接地电极或接地网上。

接地电极应埋在地下，深度应不小于1.5米。

接地电极的数量应根据设备的额定电流和距离来确定。

一般来说，每个接地电极的电阻应小于10欧姆。

4. 等电位接地线的维护等电位接地线应定期检查和维护，以确保其正常工作。

检查时应注意以下几点：（1）等电位接地线是否与设备的金属外壳紧密连接。

（2）等电位接地线是否受到损坏或腐蚀。

（3）接地电极是否受到损坏或腐蚀。

（4）接地电极的电阻是否符合要求。

如果发现等电位接地线存在问题，应及时更换或修复。

三、等电位接地线的注意事项1. 等电位接地线应与设备的内部电路连接，而不是与设备的电源插座或开关连接。

2. 等电位接地线应尽可能靠近设备的电源插座或开关。

3. 等电位接地线的长度应尽可能短，以减少电阻。

变频器接地线的标准要求
变频器正确接地是提高控制系统灵敏度、抑制噪音的重要手段，也是保障人身安全的必要措施。

通过正确接地，可以有效地将干扰和噪声从变频器中排出，从而提高控制系统的灵敏度，并抑制不必要的噪音。

变频器接地线的标准要求如下：
1.变频器金属壳体和电源地线接地必须有效。

2.一个变频器通过一个接地线来连接设备接地线和电源接地线。

3.接地线应尽量缩短，不能贯穿可燃物，特别是易燃易爆场所。

4.接地线与金属外壳的连接应确保牢固可靠，接触面应打磨光洁，使用螺丝
紧固和接线端子进行连接。

接地线不能与电源线和信号线混杂在一起，应分开布线。

5.接地系统的电阻应符合国家标准《电气装置接地设计标准》规定，即接地
电阻不得大于4欧姆。

地线怎么安装才标准
地线的安装是电气工程中非常重要的一环，它直接关系到电气
设备的安全运行和人身安全。

下面我们就来详细介绍一下地线的安
装标准及方法。

首先，地线的选材非常重要。

一般来说，地线选用裸铜线或镀
锌钢线，其截面积应符合国家标准，并且应保持一定的柔韧性，以
便于安装和使用。

其次，地线的安装位置也需要特别注意。

地线应该与电气设备
的金属外壳紧密连接，并且要尽量减少弯曲，以保证其导电性能。

在安装地线时，应避免与其他线路或管道交叉，并且要远离腐蚀性
物质，以免影响地线的使用寿命。

接下来，我们来谈谈地线的安装方法。

首先要确保地线的连接
牢固可靠，一般情况下，地线连接应采用专用的接地夹或接地螺栓，确保与金属外壳的接触良好。

其次，地线的敷设要符合规范，一般
情况下，地线应沿着电气设备的金属外壳敷设，并且要保持一定的
间距，以免发生短路或者其他安全事故。

在地线安装完成后，还需要进行一定的测试工作，以确保地线的导电性能符合要求。

一般情况下，可以采用接地电阻测试仪进行测试，确保地线的接地电阻在规定范围内。

另外，还需要进行一些外观检查，确保地线的安装质量符合标准要求。

总的来说，地线的安装标准非常重要，它直接关系到电气设备的安全运行和人身安全。

在进行地线安装时，我们需要特别注意选材、安装位置、安装方法以及测试工作，确保地线的安装质量符合标准要求，从而保障电气设备的安全运行和人身安全。

希望本文对大家有所帮助，谢谢阅读！。

外壳接地线的标1、如果电压在36V以上或者是绝缘保护层有所损坏的电气设备，其金属框架、外壳、铠装的电缆的钢带和铁丝都必须装有具有保护性的接地线；2、主要的接地线应在由耐腐蚀性能高的钢板制作而成的，并且它的面积不能小于0.75平方米，厚度也不能小于5毫米；3、接地线的电阻值不能大于2Ω；4、用来连接主要的接地线的接地母线应该由横截面不小于50平方毫米的软铜线制成，或者也可以用横截面不小于100平方毫米的镀锌铁线制成，也可以用厚度不小于4毫米以及横截面不小于100平方毫米的扁钢制成；法律依据：国家发改委《DL-T879-2004-带电作业用便携式接地和接地短路装置》5、接地及短路电缆用于接地和短路目的的电缆应该满足一些特殊要求，即重量要轻以及在--定温度范围内的柔韧性与高温时的性能。

绝缘护层应具备对机械、化学损伤的防护能力。

绝缘护层应耐受50V的有效值。

当短路时产生较大电动力以及短路电流引起温度升高时，电缆均应满足上述要求。

6、用于直接接地系统的接地电缆用于直接接地系统的接地电缆应该与相连的短路电缆或短路条具有相同的横截面。

接地线颜色在电力系统中，接地线是一种应用非常广泛的安全工器具，是在电力工作中不可缺少的一种工具。

接地线电源系统中停电的设备和电路发生意外电压时，是确保工人生命安全的重要工具，那么接地线颜色是什么颜色，三级配电箱接地线颜色规范要求有哪些？下面来学习下相关知识。

接地线颜色为了使交流电有很方便的动力转换功能，通常电力传输是以三相四线的方式，三相电的三根头称为相线。

三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案。

一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

一、机房内ODF机架接地要求1、光纤分配架应接保护地线，采用截面积不小于16 mm2的多股铜线，引到机房内地线排。

同机房的ODF机架保护地线可复接或T接。

2、光缆终端金属加强芯接地要求：ODF架光缆成端处的金属加强芯及金属铠装层必须良好接地，刮去金属加强芯上的绝缘层，将加强芯用螺栓或夹板固定，再用压接铜线铒使用截面积不小于35 mm2的多股铜线引到本机房内第一级接地汇流排(是与接地母线相连，并作为各类接地线连接端子的矩形铜排。

)或汇集线(作为接地导体的条状铜排（或扁钢等），在通信局（站）内通常作为接地系统的主干（母线），可以敷设成环形或线形。

)上。

3、接地线布放时应尽量短直,多余的线缆应截断,严禁盘绕。

4、接地线应采用良导体（铜）导线，要使用整线，中间不能有接口，且不准使用裸导线布放。

二、室外光交接地要求1、箱体高压防护接地装置（光缆固定板通过塑料垫圈与机架整体绝缘，防护接地线与整个固定板相连）与光缆中金属加强芯及金属护套相连，连接线的截面积应不小于6 mm2（在做底座前预埋一根地线棒，在做底座时敷设两根BV6 mm2单芯铜线必须要加以塑管保护。

一端与地线棒连接，连接处要采取防腐、防锈、防酸处理（即“三油一麻”处理）；一端与光交的地线接地排相连）。

2、箱体高压防护接地装置与地相连的连接端子的截面积应不小于35mm2。

3、箱体高压防护接地装置与箱体间绝缘，绝缘电阻不小于2×104MΩ/500V（直流）。

4、箱体高压防护接地装置与箱体及箱体间耐电压不小于3000V （DC），1min不击穿、无飞弧。

5、箱体高压防护接地装置应能可靠接地，接地处应有明显的接地标志。

三、室外一体机柜接地要求室外机柜安装时应有接地装置。

在做底座前预埋一根地线棒，在做底座时敷设两根35 mm2单芯铜线必须要加以塑管保护。

连接处做“三油一麻”处理，接地电阻不大于10Ω,在大地土壤电阻率较高的地区，接地电阻难以满足要求时，可设置辐射型接地体、使用液态降阻剂或使用专用接地棒。

接地埋深标准1. 引言接地系统是电气系统中的重要组成部分，用于保护人身安全和设备安全。

接地埋深标准则是规定了接地系统中接地极的埋设深度，以确保可靠的接地效果。

本文将探讨接地埋深标准的制定原则、国际标准以及在不同场景下的要求。

2. 制定原则制定接地埋深标准需要考虑以下几个原则：2.1 安全性原则首要考虑的是接地系统的安全性。

接地埋深应足够深，能够确保接地极良好地与地壤接触，从而降低电阻，确保电流能够有效地通过接地系统，保护人身和设备安全。

2.2 经济性原则接地系统的建设和维护需要耗费一定的成本，因此，制定接地埋深标准时需要兼顾经济性。

埋设过深会增加施工难度和成本，过浅则可能无法满足接地要求。

因此，需要在安全性和经济性之间找到一个平衡点。

2.3 地质条件原则地质条件对接地系统的影响很大。

不同地区的土壤电阻率差异较大，因此，接地埋深标准需要根据地质条件进行调整。

例如，土壤电阻率较高的地区需要更深的埋深，以确保足够的接地效果。

3. 国际标准国际电工委员会（IEC）为接地埋深制定了一些标准，其中最常用的是IEC 60364-4-41。

该标准规定了不同电气设备的最小接地深度。

3.1 IEC 60364-4-41标准概述IEC 60364-4-41标准是针对低电压电气装置的接地系统设计的，其中包括了接地埋深的规定。

该标准根据设备的用途和环境条件，将电气设备分为几个类别，并给出了相应的最小埋深要求。

3.2 接地埋深标准示例以下是IEC 60364-4-41标准中的一些接地埋深要求的示例：•一般建筑物的接地装置，埋深应达到0.8m；•高度易燃物质的存储或处理场所，埋深应达到1.2m；•带有高度电感负载的设备，埋深应达到1.5m。

4. 不同场景下的接地埋深要求在实际应用中，不同场景下的接地埋深要求可能有所差异。

以下是一些常见场景下的接地埋深要求的示例：4.1 工业领域工业领域中存在着复杂的电气设备和大电流负荷，因此接地系统的要求较高。

地面插座安全要求标准
地面插座的安全要求标准主要包括以下几个方面：
1.插座的接地要求：单相双孔插座，若双孔水平排列，面对插座左极接零线，右极接
相线。

若双孔垂直排列，则零线在下，相线在上。

单相三孔插座左侧接零线，右侧接相线，上侧接保护线。

三相四孔插座上方接零线，左、右、下侧接相线。

在采用工作零线与保护零线分开的配电系统中，插座的工作零线（N）与保护零线（PE）不得相连。

2.插座的离地面尺寸标准：在普通家庭住宅中，插座应该离地面高度在20cm~40cm之
间。

在厨房、卫生间等易碰到水的区域，插座的高度一般要比其他地方高出5~15cm，以便防止接触到水分而导致电器损坏或者人身电击事故的发生。

3.插座的接线要求：火线接入开关2个孔中的一个A标记，再从另一个孔中接出绝缘
线，接入下面的插座3个孔中的L孔内接牢。

零线直接接入插座3个孔中的N孔内接牢。

地线直接接入插座3个孔中的E孔内接牢。

4.严禁自做接地线接于煤气管道上，避免发生严重的火灾事故。

5.卫生间不宜安装普通的插座，由于用水较多，多以要选用防水的开关插座，避免造
成安全隐患。

6.插座在安装之前一定要设计好位置和走线的方式，在施工时也要严格遵守相关的安
装走线标准，最大程度地保证其安全性。

地线接地标准一、目的和范围本标准规定了地线接地的目的和范围，旨在确保电气设备和人身安全。

本标准适用于各种地线接地系统的设计和施工。

二、引用标准本标准引用了以下相关标准：1. GB/T 16895.3-2008 电气装置安装工程接地装置施工及验收规范2. GB 50169-2018 电气装置安装工程电气设备交接试验标准3. GB 50217-2018 电力工程电缆设计标准三、接地装置的分类和要求1. 接地装置可分为自然接地和人工接地两类。

自然接地包括利用建筑物钢筋混凝土基础、金属管道等；人工接地包括埋设接地极、连接导体等。

2. 接地装置应满足以下要求：a) 接地电阻值应符合相关规定；b) 接地导体应采用耐腐蚀、高导电材料；c) 接地装置的连接应牢固、接触良好；d) 接地装置的设置应便于检测和维护。

四、接地装置的安装和施工1. 接地装置的安装和施工应符合相关标准和设计要求。

2. 接地装置的安装位置应考虑到地形、地质、气候等因素的影响，并应采取相应的防护措施。

3. 接地装置的施工应按照设计图纸进行，严格控制施工质量。

4. 接地装置的安装和施工完成后，应进行检测和试验，确保其符合设计要求。

五、接地装置的验收和检测1. 接地装置的验收和检测应按照相关标准和设计要求进行。

2. 验收时，应对接地装置的外观进行检查，并对其电阻值进行测量。

3. 在投入运行前，应对接地装置进行检测，并定期进行巡视和维护。

4. 在运行过程中，应对接地装置进行定期检测和试验，确保其正常运转。

5. 当发现接地装置存在异常情况时，应及时进行处理，并对其进行检测和试验，确保其符合设计要求。

接地装置安装工程文帮接地装置安装1.1 一般规定1.1.1 接地装置安装工程应按已批准的设计进行施工。

1.1.2 接地装置安装应按以下程序进行：1 建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检查确认，才能支模或浇捣混凝土；2 人工接地体：按设计要求位置开挖沟槽，经检查确认，才能打入接地极和敷设地下接地干线；3 接地模块：按设计位置开挖模块坑，并将地下接地干线引到模块上，经检查确认，才能相互焊接；4 装置隐蔽：检查验收合格，才能覆土回填。

1.1.3 接地装置宜采用钢材。

接地装置的导体截面应符合热稳定和机械强度的要求，大中型发电厂、110kV及以上变电所或腐蚀性较强场所的接地装置应采用热镀锌钢材，或适当加大面积。

1.1.4 在地下不得采用裸铝导体作为接地体或接地线。

1.1.5 利用化学方法降低土壤电阻率时，采用的降阻剂应符合下列要求：1 材料的选择应符合设计要求。

2 使用的材料必须符合国家现行技术标准，并有合格证件。

3 严格按照生产厂家使用说明书规定的操作工艺施工。

1.1.6 锤击接地体时，应严格控制接地体的垂直度，使其与地面保持垂直，以防止接地体与土之间产生缝隙，增加接地电阻，而影响接地体的散流效果。

1.1.7 埋置深度。

打入深度以接地体顶端面距自然地面的距离，应符合设计要求，当无具体规定时，不宜小于600mm，垂直接地体埋置深度以2500mm左右为宜。

防止接地体受机械损伤及受到腐蚀。

1.1.8 接地体植入接地体沟时，两垂直接地体之间的间距不宜小于接地体长度的2倍。

接地体通常不小于两根，相互间的距离以2500~3000mm为宜。

1.1.9 在多岩石地区，接地体可以水平敷设，埋设深度通常不小于600mm。

在地下的接地体严禁涂刷防腐涂料。

1.2 施工准备1.2.1 技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 按施工图设计接地装置的位置进行放线、确定线路，经复核符合设计要求。
