电焊机接地线安装规范 (4)

《电气设备接地线安装施工方案》一、项目背景随着现代工业和科技的迅速发展，电气设备在各个领域的应用越来越广泛。

为了确保电气设备的安全可靠运行，防止电气事故的发生，正确安装接地线至关重要。

本项目涉及多个建筑物的电气设备接地线安装，包括工厂、办公楼、商业综合体等。

这些场所的电气设备种类繁多，功率大小不一，对接地线的要求也各不相同。

因此，制定一套科学合理的电气设备接地线安装施工方案，对于保障项目的顺利进行和设备的安全运行具有重要意义。

二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸和相关规范标准，了解电气设备的分布情况和接地要求。

- 编制施工方案，明确施工工艺和质量标准。

- 对施工人员进行技术交底，确保施工人员掌握施工方法和技术要求。

（2）材料准备- 根据施工图纸和材料清单，准备好所需的接地材料，如接地扁钢、接地极、接地线等。

- 对材料进行检验，确保材料的质量符合要求。

（3）机具准备- 准备好施工所需的机具设备，如电焊机、切割机、电钻等。

- 对机具设备进行检查和调试，确保其性能良好。

2. 接地极安装（1）根据施工图纸确定接地极的位置和数量。

（2）采用人工或机械的方式将接地极打入地下，接地极的深度应符合设计要求。

（3）接地极之间的间距应符合规范要求，一般不小于接地极长度的两倍。

3. 接地干线敷设（1）在地面上按照设计要求敷设接地干线，接地干线一般采用扁钢或圆钢。

（2）接地干线的连接应采用焊接或螺栓连接，焊接处应进行防腐处理。

（3）接地干线应与接地极可靠连接，连接点应不少于两处。

4. 电气设备接地支线敷设（1）根据电气设备的位置和接地要求，敷设接地支线。

（2）接地支线一般采用铜芯绝缘导线或电缆。

（3）接地支线应与接地干线可靠连接，连接点应牢固可靠。

5. 接地电阻测试（1）在接地极、接地干线和接地支线安装完成后，进行接地电阻测试。

（2）采用接地电阻测试仪进行测试，测试方法应符合规范要求。

（3）接地电阻值应符合设计要求，如不符合要求，应采取措施降低接地电阻。

电焊机是否需要重复接地，很多现场都会遇到这个问题。

然而规范里，并没有解释清楚。

1，如果利用导线将焊机外壳与大地连接起来，外壳漏电时，外壳与大地形成一条良好的电流通路，当人碰到外壳时，相对电压就可大为降低，就可以达到防止触电的目的，所以电焊机外壳需要接地。

下面说明如何做这个接地：
2，如果电源线路（开关箱至电焊机）有可靠接地线，将把开关箱的保护接零PE线接在电焊机外壳后面的接地螺丝上，电焊机外壳可靠接地就可以了，此时电焊机不需要重复接地。

相关要求见：JGJ46-2005《施工现场临时用电安全技术规范》
下图是一个实际图例展示：
3, 配电箱采用的是三相五线制，每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。

不得采用铝导体做接地体或地下接地线。

垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。

其它相关介绍：
TT系统中，用电设备外壳的就近直接接地叫做“保护接地”！
TN系统中，用电设备外壳接PEN线或PE线都叫做“保护接零”！
当然，目前用电设备外壳接PEN线的TN-C型式基本已经不被推崇了。

电焊机接地规范 Final revision by standardization team on December 10, 2020.
电焊机接地线接地要求
1、接地导线应大于4mm2，采用铜芯多股软线。

2、多台电焊机不得串联共用同一根接地线。

3、不得在易燃易爆气体、液体、蒸汽等金属管道上做接地。

4、电焊机短接地线必须接到电焊机专用接地接线端子上。

5、电焊机在土地面作业，使用长度500mm直径12mm圆钢或螺纹钢插入地下不少于
300mm，接地线用螺栓固定在螺纹钢或圆钢上。

6、电焊机在罐区、装置框架、水泥地面处作业，使用螺栓或U型卡等专用固定用具连接到钢框架或设备接地扁铁上，保证接地效果。

2012年10月24日。

电焊机规范电焊机规范是指在电焊机使用过程中需要遵守的一系列安全规定和操作规范。

以下是电焊机规范的一些重要内容：1. 安全操作：1.1 在使用电焊机前，应检查工作场所是否通风良好，避免因氧气不足或有毒气体引起危险。

1.2 在操作电焊机前，需要穿戴好防护用具，如防火服、防护眼镜、电焊手套等。

1.3 在操作电焊机时，应保持注意力集中，不得分神或进行其他与焊接无关的操作。

1.4 禁止将电焊机放置在易燃、易爆材料附近，以免引发火灾。

1.5 在电焊机操作时，不得使用积水或潮湿场地，以保证电焊机安全运行。

1.6 在操作过程中，禁止将嘴巴或手指靠近焊接弧光区域，以免造成触电或灼伤。

1.7 在使用电焊机时，必须阅读并遵守电焊机的使用说明书。

2. 电焊机安装：2.1 电焊机应安装在平稳的工作台面上，确保电焊机稳定且不易倾覆。

2.2 电焊机的电源插头应与电源插座相匹配，并保证插头、插座无生锈、破损等现象。

2.3 电焊机的电源线应远离水源和易燃材料，且电源线不得长时间接触高温物品。

2.4 安装电焊机时，需将接地线正确连接到设备接地端，确保操作人员的安全。

3. 电焊机操作：3.1 在操作前需检查焊接电缆是否损坏，如发现破损应及时更换。

3.2 在进行电焊操作前，应选择合适的电流和电压进行调节，以免引起事故。

3.3 在进行电焊时，应用干净的刷子将焊接区域的杂物清理干净，确保焊接质量。

3.4 在电焊过程中，应确保焊接区域的安全出口畅通，以便在发生意外时及时逃离。

3.5 电焊机使用完毕后，应将电源关闭，并确保焊接弧光完全熄灭，方可离开工作场所。

4. 维护保养：4.1 定期检查电焊机的连接线是否完好，如有破损应及时更换。

4.2 在清洁电焊机时，应先切断电源，使用干净的毛刷和清洁剂进行清洁，避免使用水洗涤。

4.3 电焊机长时间不用时，应妥善存放，避免氧化和损坏。

4.4 电焊机损坏时，应及时请专业人员进行维修，禁止自行拆卸和修理。

5. 废弃电焊机处理：5.1 废弃电焊机应交由专业的废品回收公司进行处理，禁止随意丢弃或与普通垃圾混合。

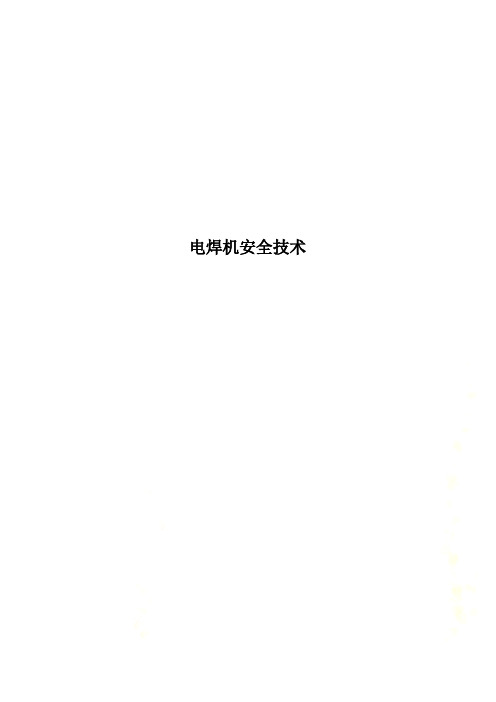

电焊机安全技术电焊机相关知识电焊机的一次线一般不超过5米，电焊机应尽量靠近开关箱。

一次线在和电焊机连接处应有防护罩防治以外触电。

电焊机的二次侧长度一般不应超过30米，最好不要有接头。

实在无法避免应采用压接方式，并有可靠的绝缘防护层，并不能接近易燃物。

二次线侧应等长，不得借用金属管道、钢管、轨道及结构钢筋作为回路线。

一、二次线的线径应满足负荷要求，不得采用铝芯导线。

施工现场临时用电安全技术规范JGJ46-2005》第9．5．2条交流弧焊机变压器的一次侧电源线长度不应大于5m，其电源进线处必须设置防护罩。

第9．5，4 条电焊机械的二次线应采用防水橡皮护套铜芯软电缆，电缆长度不应大于30m，不得采用金属构件或结构钢筋代替二次线的地线。

规范规定电焊机的一次线不大于5米，二次线不大于30米是从安全的角度考虑的。

另外规范笫8．1．3条规定每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制1台及1台以上用电设备(含插座)。

所以，电焊机也有专用的开关箱，电焊机的一次线不大于5米，主要是防止一旦有什么情况发生可以及时方便地关闭电源开关，二次线不大于30米主要是防止焊把线过长，中途破损，又不在操作人员视线下，一旦出现问题如火灾，跨步电压触电，短路等使事态扩大。

电焊机安全知识1．电焊机进场应经有关部门组织进行检查验收并记录存在问题及改正结果，确认合格。

2．按照电气的规定，设备外壳应做保护接零（接地），开关箱内装设漏电保护器。

3．关于电焊机二次侧安装空载降压保护装置问题。

（1）交流电焊机实际上就是一台焊接变压器，由于一次线圈与二次线圈相互绝缘，所以一次侧加装漏电保护器后，并未减轻二次侧电的触电危险。

（2）二次侧具有低电压，大电流的特点，以满足焊接工作的需要。

二次侧的工作电压只有20多伏，但为了引弧的需要，其空载电压一般为45~80V（高于安全电压），所以要求电焊工人戴帆布手套、穿胶底鞋，防止电弧熄灭和换焊条时，发生触电事故。

电焊机使用规范1.电焊机必须有完整的保护外壳，一次线接线柱处必须有保护罩2.现场使用电焊机应设有可防雨、防潮、防晒、防砸的机棚，并备有消防用品。

3.电焊机一次线不得超过3m，焊把线不得超过30m，接地线不得接在管道、暖气、阀门和建筑物金属框架或轨道上，接地电阻不大于4d4.焊接时，焊接和配合人员必须采取防止触电、高处坠落和火灾等事故的安全措施。

5.高处焊接或切割时，必须正确系好安全带，焊件周围和下方应采取防火措施并有专人监护。

6.雨天不得露天电焊。

在潮湿地带作业时，操作人员应站在铺有绝缘物品的地方并穿有绝缘鞋。

7.焊钳应与手把线连接牢固，不得用胳膊夹持焊钳。

清除焊渣时，面部应避开被清的焊缝。

8.施焊现场10m范围内不得堆放氧气瓶、乙炔瓶、木材等易燃物。

9.移动电焊机时，应切断电源，不得用拖拉电缆的方法移动电焊机，如焊接中突然停电，应切断电源。

10.作业后清理现场，灭绝火种，切断电源，锁好闸箱,消除焊料余热后方可离开。

随着供热的临近检修任务增加，鉴于往年各车间检修电焊作业时因现场粉尘、潮湿防护不良等度触电问题，热电公司夏季发生一次焊机爆炸，为避免类似问题发生，组织部分电焊机安全常识，供参考同时对工作状态不良的焊机进行排查，有问题的不能使用，及时报修。

建议组织检修工、焊工学习。

预防电焊机空载电压触电电焊机是一种特殊结构的降压变压器，某一次侧接入380V或220V的交流电源，二次侧输出供焊接用的较低电压的电源。

电焊就是将该电源的电能转化成热能作为热源来加热金属实现焊接的方法。

由于电焊作业中操作者每时每刻都要同电打交道，故危险因素较多，触电伤亡事故屡见不鲜。

本文以普遍使用的手工电弧焊为例，谈谈电焊机在空载状态下，二次侧输出电压正常时，其焊接回路致人触电的主要原因，并提出相应的预防措施。

(1)空载电压致人触电的原因我国目前生产的手弧电焊机的空载电压一般为55〜99V,工作电压为25〜40V。

显而易见，空载电压值已远远超过了安全电压范围，对于人的安全而言存在比较大的威胁。

电焊机的接地标准及安装方法
一、电焊机的接地标准
管线上。

二、电焊机的接地线安装方法如下：
1、将电焊机的接地线一端牢固的连接在电焊机外壳的接地螺栓上。

（可以有角钢或者圆钢插入地下做接地体，禁止使用螺纹钢）
3、检查接地装置各连接部位的紧固情况，如果电线有破皮情况，用绝缘胶布包裹或者更换一条新的接地线，用万用表检测一下接地系统
距离，防止雷电反击或雷电感应作用对电焊机或人员造成伤害。

5、电焊机接地线要用质量好的，不低于16平方的电缆线。

扩张资料：
1、电焊机是利用正负两极在瞬间短路时产生的高温电弧来熔化电焊条上的焊料和被焊材料，使被接触物相结合的目的。

其结构十分简单，就是一个大功率的变压器。

2、电焊机一般按输出电源种类可分为两种，一种是交流电源、一种是直流电源。

他们利用电感的原理，电感量在接通和断开时会产生巨大的电压变化，利用正负两极在瞬间短路时产生的高压电弧来熔化电焊条上的焊料，来使它们达到原子结合的目的。

3、接地线就是直接连接地球的线，也可以称为安全回路线，危险时它就把高压直接转嫁给地球，算是一根生命线。

在电力系统中接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。

按部颁规定，接地线必须是25mm2以上裸铜软线制成。

4、电焊机优点：电焊机使用电能源，将电能瞬间转换为热能，电焊机很普遍，电焊机适合在干燥的环境下工作，不需要太多要求，因体积小巧，操作简单，使用方便，速度较快，焊接后焊缝结实等优点广泛用于各个领域。

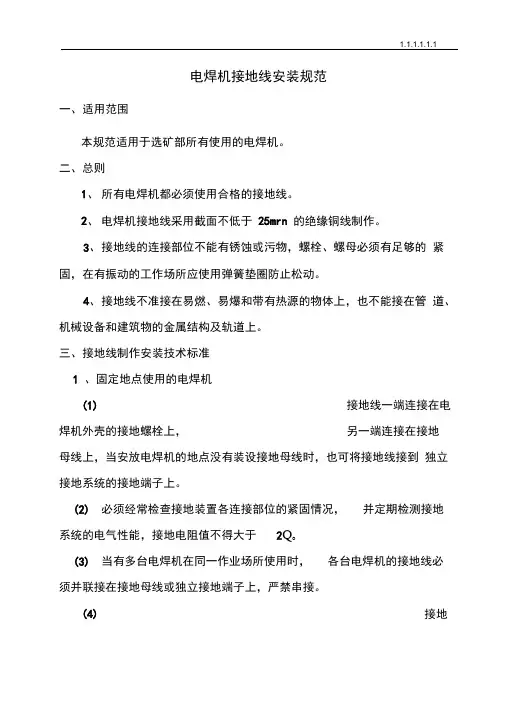

电焊机接地线安装规范
一、适用范围
本规范适用于选矿部所有使用的电焊机。

二、总则
1、所有电焊机都必须使用合格的接地线。

2、电焊机接地线采用截面不低于25mrn 的绝缘铜线制作。

3、接地线的连接部位不能有锈蚀或污物，螺栓、螺母必须有足够的紧固，在有振动的工作场所应使用弹簧垫圈防止松动。

4、接地线不准接在易燃、易爆和带有热源的物体上，也不能接在管道、机械设备和建筑物的金属结构及轨道上。

三、接地线制作安装技术标准
1 、固定地点使用的电焊机
(1)接地线一端连接在电焊机外壳的接地螺栓上，另一端连接在接地
母线上，当安放电焊机的地点没有装设接地母线时，也可将接地线接到独立接地系统的接地端子上。

(2)必须经常检查接地装置各连接部位的紧固情况，并定期检测接地系统的电气性能，接地电阻值不得大于2Q O
(3)当有多台电焊机在同一作业场所使用时，各台电焊机的接地线必须并联接在接地母线或独立接地端子上，严禁串接。

(4)接地
线的装设必须与附近的防雷接地网有足够的安全距离，防止
因雷电反击或雷电感应作用对电焊机或人员造成伤害。

2、非固定地点使用的电焊机
(1)非固定地点使用的电焊机必须采用独立接地系统的接地端子，接地端子连接在接地线上，连接紧固、无锈蚀。

(2)接地端子必须装设在导电性良好的地点，电焊机使用前必须检测接地系统的接地电阻。

电焊机的接地线为什么不能借用脚手架、塔吊、导轨、工程钢筋等设备、设施连接按照规定，金属外壳是不能作为导线使用的，因为外壳要是接触不良，会有电阻，导致外壳带电，发生触电事故使用交流电焊机应该遵循的电气安全原则1．交流电焊机的电气接线1.2使用前,应检查初、次级接线是否正确,出入电压符合电焊机名牌的规定。

接通电源后，严禁接触初级线路的带电部分。

1.3级抽头连接铜板应压紧，接线柱应有垫圈。

合闸前，应详细检查接线螺帽、螺栓及其它部件并保证完好齐全、无松动或损坏。

1.4多台电焊机集中使用时，应分别接在三相电源网络上，使三相负载平衡。

多台焊机的接地装置，应分别从接地极处引接，不得串联。

1.5移动电焊机时，应切断电源，不得用拖拉电缆的方法移动焊机。

当焊接中突然停电时，应立即切断电源。

1.6使用电焊机应采取正确的保护接零措施：a) 焊接变压器的二次线圈一端接地或接零时，则焊件本身不应再接地，也不应再接零，否则，一旦焊接回路接触不良，则二次焊接电流可能会通过焊件本身的接地线（接零线）将接地线（接零线）熔断，严重威胁人身安全并引起火灾。

因此规定，凡是在有接地（接零）线的工件上焊接时，应将焊件上的接地线（接零线）暂时拆除，焊完后再恢复。

在焊接与大地紧密相连的工件时，若焊件本身接地，接地电阻小于4Ω，则应将电焊机二次线圈一端的接地线（接零线）的接头暂时解开，焊完后再恢复。

总之，变压器二次端与焊件不应同时存在接地（接零）装置。

b) 为了防止高压窜入低压造成触电危害，交流电焊机二次侧应当接零（接地）。

但必须注意二次侧接焊钳的一端是不允许接零（接地）的，以免出现危险的电流。

因此，正确的接法应当将二次侧接工件的一端接零（接地）。

为了避免有害电流，焊接时最好把焊件与大地隔开。

2.安全措施2.1焊接机械的二次线:a) 宜采用YHS型橡皮护套铜芯软电缆，电缆的长度就不大于30m，并不准有接头。

因为接头处往往由于包扎不到电缆原有的防潮、抗拉、防机械损伤等性能，所以接头处不但有触电的危险，同时由于电流大，接头片过热，接近易燃物容易引起火灾。

接地线的设置按照建设部的相关规定，电焊机、配电箱采用的是三相五线制，保护接零接在PE线上；二、如电焊机或配电箱需要重复接地，接地极一般是用3根钢桩（钢筋、角钢、钢管等）打入地下，形成一组接地，别忘了进行电阻测试；螺纹钢筋是不可用作接地极的。

三、配电箱内的接地和保护接零是分开的；（PE线与接地线永不相交）四、如将接地接在基础的螺栓上或是基础外露的钢筋上也可以，但是要注意的是：如果电焊机的二侧线零线接在了钢结构上或是与螺栓、基础钢筋上，这个接地是不可用的。

五、建设部的JGJ46-2005《施工现场临时用电安全技术规范》要求，应采用双线接地。

如果利用导线将焊机外壳与大地连接起来，外壳漏电时，外壳与大地形成一条良好的电流通路，当人碰到外壳时，相对电压就可大为降低，就可以达到防止触电的目的，所以电焊机外壳要接地。

六、电网电源如为三相三线制或单相制时，焊机外壳和二次线圈引出线的一端，应安放保护接地线。

接地装置可以利用自然接地极(如与大地有可靠连接的建筑物的金属结构，敷设于地下的管道等)。

严禁以氧气、乙炔、煤气等易燃易爆气体管道作为接地极。

七、接地极还必须满足下列要求：1、必须接触良好，接地电阻值不得超过4Ω；2、接地用导线应具有良好的导电性，截面积不得小于12mm²(铁质)；3、接地线应用螺丝拧紧，为防止松弛，应加装弹簧垫圈；4、多台焊机排列一起时，接地线不准串联连接。

拓展资料1、按照建设部的相关规定，电焊机、配电箱采用的是三相五线制，保护接零接在PE线上；2、如电焊机或配电箱需要重复接地，接地极一般是用3根钢桩（钢筋、角钢、钢管等）打入地下，形成一组接地，别忘了进行电阻测试；螺纹钢筋是不可用作接地极的。

3、配电箱内的接地和保护接零是分开的；（PE线与接地线永不相交）4、如将接地接在基础的螺栓上或是基础外露的钢筋上也可以，但是要注意的是：如果电焊机的二侧线零线接在了钢结构上或是与螺栓、基础钢筋上，这个接地是不可用的。
