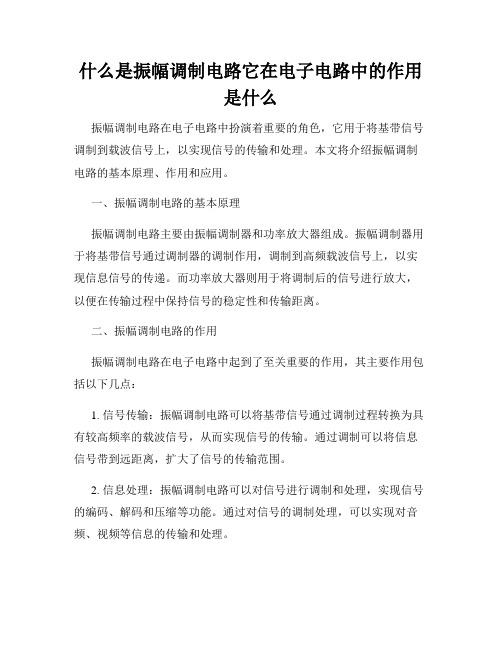

什么是振幅调制电路它在电子电路中的作用是什么振幅调制电路在电子电路中扮演着重要的角色，它用于将基带信号调制到载波信号上，以实现信号的传输和处理。
本文将介绍振幅调制电路的基本原理、作用和应用。
一、振幅调制电路的基本原理振幅调制电路主要由振幅调制器和功率放大器组成。
振幅调制器用于将基带信号通过调制器的调制作用，调制到高频载波信号上，以实现信息信号的传递。
而功率放大器则用于将调制后的信号进行放大，以便在传输过程中保持信号的稳定性和传输距离。
二、振幅调制电路的作用振幅调制电路在电子电路中起到了至关重要的作用，其主要作用包括以下几点：1. 信号传输：振幅调制电路可以将基带信号通过调制过程转换为具有较高频率的载波信号，从而实现信号的传输。
通过调制可以将信息信号带到远距离，扩大了信号的传输范围。
2. 信息处理：振幅调制电路可以对信号进行调制和处理，实现信号的编码、解码和压缩等功能。
通过对信号的调制处理，可以实现对音频、视频等信息的传输和处理。
3. 抗干扰性能：振幅调制电路对于外界电磁信号的干扰具有一定的抵抗能力。
通过调制和解调过程，可以减小信号受到干扰的程度，提高信号的抗干扰性能。
4. 节约资源：通过信号的调制和压缩处理，振幅调制电路可以减小信号的带宽，从而使得信号的传输需要的资源更少。
这对于网络传输和资源开销方面具有重要意义。
5. 数据传输：振幅调制电路可以将数字信号转换为模拟信号进行传输。
在数字通信中，振幅调制电路扮演着将数字信号转换为模拟信号的重要角色。
三、振幅调制电路的应用振幅调制电路在通信领域有着广泛的应用，主要体现在以下几个方面：1. 无线电广播：振幅调制电路在无线电广播领域是非常常见的应用之一。
广播电台通过振幅调制将音频信号调制到载波信号上，然后进行传输和接收。
这种调制方式可以使得广播信号传输的范围更大，并实现多路信号的同时传输。
2. 电视传输：振幅调制电路在电视传输中也是非常重要的一部分。
电视信号通常由音频和视频两个部分组成，振幅调制电路负责将这两部分信号调制到载波信号上，然后进行传输和接收。

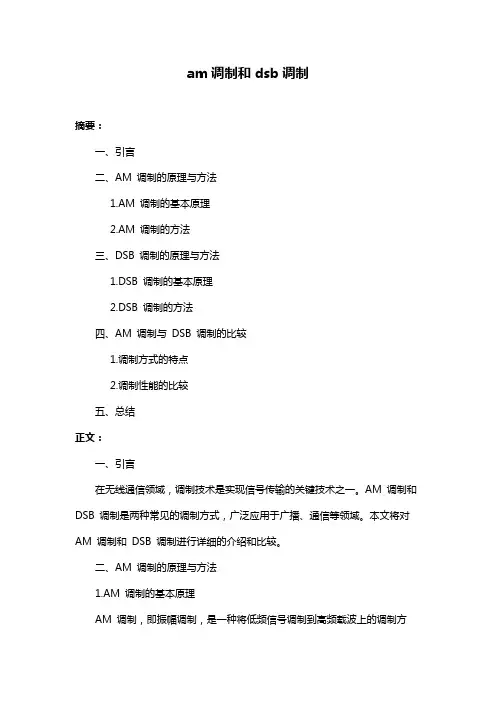

am调制和dsb调制摘要：一、引言二、AM 调制的原理与方法1.AM 调制的基本原理2.AM 调制的方法三、DSB 调制的原理与方法1.DSB 调制的基本原理2.DSB 调制的方法四、AM 调制与DSB 调制的比较1.调制方式的特点2.调制性能的比较五、总结正文：一、引言在无线通信领域，调制技术是实现信号传输的关键技术之一。
AM 调制和DSB 调制是两种常见的调制方式，广泛应用于广播、通信等领域。
本文将对AM 调制和DSB 调制进行详细的介绍和比较。
二、AM 调制的原理与方法1.AM 调制的基本原理AM 调制，即振幅调制，是一种将低频信号调制到高频载波上的调制方式。
在AM 调制过程中，低频信号的振幅随信息信号变化，而载波的频率和相位保持不变。
2.AM 调制的方法AM 调制方法主要有两种：一种是双边带调制（DSB），另一种是单边带调制（SSB）。
双边带调制是将低频信号的振幅调制到载波的两侧，而单边带调制是将低频信号的振幅调制到载波的一侧。
三、DSB 调制的原理与方法1.DSB 调制的基本原理DSB 调制，即双边带调制，是一种将低频信号调制到高频载波上的调制方式。
在DSB 调制过程中，低频信号的振幅和相位随信息信号变化，而载波的频率保持不变。
2.DSB 调制的方法DSB 调制方法是将低频信号的振幅调制到载波的两侧，从而实现信号传输。
DSB 调制具有较高的抗干扰性能，但在频谱利用方面相对较差。
四、AM 调制与DSB 调制的比较1.调制方式的特点AM 调制和DSB 调制都具有较好的抗干扰性能，但在频谱利用方面，AM 调制优于DSB 调制。
AM 调制在传输过程中，信号的能量分散在载波的整个频带范围内，而DSB 调制信号的能量主要集中在载波的两侧。
2.调制性能的比较在相同的信道条件下，AM 调制的传输距离较DSB 调制更远，抗干扰性能也更强。
但在频谱资源有限的情况下，DSB 调制具有更高的频谱利用率。
五、总结AM 调制和DSB 调制是两种常见的调制方式，在无线通信领域有着广泛的应用。
振幅调制原理
振幅调制（Amplitude Modulation，简称AM）是一种调制技术，它通过改变载波的振幅，来传输要调制的信号。
具体而言，振幅调制是将调制信号的幅度（即振幅）与高频载波信号相乘，得到一个新的带有调制信号特征的调制信号。
在振幅调制中，调制信号通常是音频信号，比如人声或者音乐。
而载波信号是具有固定频率和振幅的高频信号。
调制信号和载波信号相乘的结果，就是振幅调制信号。
振幅调制过程中，调制指数（也称调制深度）是一个关键参数。
调制指数是调制信号的幅度变化与载波幅度的比值。
调制指数的大小会影响到调制信号的功率和频谱分布。
振幅调制的原理可以用以下几个步骤来解释：
1. 调制信号：将要传输的音频信号作为调制信号。
2. 载波信号：选择一个高频信号作为载波信号。
3. 调制过程：将调制信号的幅度与载波信号相乘，得到一个新的调制信号。
4. 调制指数：调节调制指数，控制调制信号的幅度变化。
5. 传输信号：将调制后的信号传输到接收端。
在接收端，需要进行解调过程，将调制信号还原为原始的调制信号。
解调过程是振幅调制的逆过程，在解调过程中，通过将收到的调制信号与一个参考信号（通常是与发送端相同的载波信号）相乘，就可以获得原始的调制信号。
振幅调制在广播和电视等领域中得到了广泛应用。
它可以实现信号的远距离传输，同时具有一定的抗干扰能力。
然而，振幅调制也存在一些问题，比如在传输过程中容易受到噪声和干扰的影响，以及只能传输一个信号的限制。
因此，在一些特定的应用场景中，人们也使用其他调制技术，比如频率调制（FM）和相位调制（PM）。
高频电子线路实验报告（实验4 振幅调制器）班级：姓名：学号：实验四振幅调制器一、实验目的：1．掌握用集成模拟乘法器实现全载波调幅和抑止载波双边带调幅的方法。
2．研究已调波与调制信号及载波信号的关系。
3．掌握调幅系数测量与计算的方法。
4．通过实验对比全载波调幅和抑止载波双边带调幅的波形。
二、实验内容：1．观察模拟乘法器MC1496正常工作时的输出波形图。
2．实现全载波调幅，改变调幅度，观察波形变化并画出波形图。
3．实现抑止载波的双边带调幅波。
三、基本原理幅度调制就是载波的振幅（包络）受调制信号的控制作周期性的变化。
变化的周期与调制信号周期相同。
即振幅变化与调制信号的振幅成正比。
通常称高频信号为载波信号。
本实验中载波是由晶体振荡产生的10MHZ高频信号。
1KHZ的低频信号为调制信号。
振幅调制器即为产生调幅信号的装置。
在本实验中采用集成模拟乘法器MC1496来完成调幅作用，图4-1为MC1496芯片内部电路图，它是一个四象限模拟乘法器的基本电路，电路采用了两组差动对,由V1－V4组成，以反极性方式相连接，而且两组差分对的恒流源又组成一对差分电路，即V5与V6，因此恒流源的控制电压可正可负，以此实现了四象限工作。
D、V7、V8为差动放大器V5与V6的恒流源。
进行调幅时，载波信号加在V1－V4的输入端，即引脚的⑧、⑩之间；调制信号加在差动放大器V5、V6的输入端，即引脚的①、④之间，②、③脚外接1KΩ电位器，以扩大调制信号动态范围，已调制信号取自双差动放大器的两集电极（即引出脚⑹、⑿之间）输出。
图4-1 MC1496内部电路图用MC1496集成电路构成的调幅器电路图如图4－2所示，图中VR8用来调节引出脚①、④之间的平衡，VR7用来调节⑤脚的偏置。
器件采用双电源供电方式（＋12V，－9V），电阻R29、R30、R31、R32、R52为器件提供静态偏置电压，保证器件内部的各个晶体管工作在放大状态。
图4-2 MC1496构成的振幅调制电路四、硬件说明：1．本实验要用到“振荡器与频率调制”、“低频调制信号”、“振幅调制”三个实验模块，它们都在试验箱的左上角，分别找到这三个实验模块的位置。
