地基验槽(桩基)

验槽验槽就是在基础开挖至设计标高后，由设计、勘察、监理、甲方共同检验基础下部土质是否符合设计条件，有无地下障碍物及不良土层需处理，合格后方可进行基础施工。

一、简介验槽是建筑物施工第一阶段基槽开挖后的重要工序，也是一般岩土工程勘察工作最后一个环节。

验槽是为了普遍探明基槽的土质和特殊土情况，据此判断异常地基是否需要进行局部处理：原钻探是否需补充，原基础设计是否需修正，对自己所接受的资料和工程的外部环境进行确认。

当施工单位挖完基槽并普遍钎探后，由建设单位邀请相关部门到施工现场进行验槽。

所有建(构)筑物基坑均应进行施工验槽。

二、验槽目的(1) 检验勘察成果是否符合实际通常勘探孔的数量有限，布设在建筑物外围轮廓线4角与长边的中点。

基槽全面开挖后，地基持力层土层会完全暴露出来，首先检验勘察成果与实际情况是否一致，勘察成果报告的结论与建议是否正确和切实可行，地基土层是否到达设计时由地质部门给的数据的土层，是否有差别，如有不相符的情况，应协商解决，修改设计方案，或对地基进行处理等措施。

（2）基础深度是否达到设计深度，持力层是否到位或超挖，基坑尺寸是否正确，轴线位置及偏差、基础尺寸是否符合设计要求，基坑是否积水，基底土层是否被扰动。

（3）解决遗留和新发现的问题有时勘察成果报告遗留当时无法解决的问题，例如，某地质勘查单位对一幢学生宿舍楼的岩土工程勘察工作时，场地上有一个钉子户蛮不讲理，不让进院内钻孔，成为一个遗留问题，后来在验槽中解决。

三、验槽内容不同的建筑物对地基的要求不同，基础形式不同，验槽的内容也不同，主要有以下几点：(1)根据设计图纸检查基槽的开挖平面位置、尺寸、槽底深度；检查是否与设计图纸相符，开挖深度是否符合设计要求；(2)仔细观察槽壁、槽底土质类型、均匀程度和有关异常土质是否存在，核对基坑土质及地下水情况是否与勘察报告相符；(3)检查基槽之中是否有旧建筑物基础、古井、古墓、洞穴、地下掩埋物及地下人防工程等；(4)检查基槽边坡外缘与附近建筑物的距离，基坑开挖对建筑物稳定是否有影响；(5)检查核实分析钎探资料，对存在的异常点位进行复核检查四、工作开展验槽工作，是关系到整个建筑安全的关键。

目录1、验槽流程 (1)1.1验槽准备工作完毕，具备验槽条件 (1)1.1.1基槽条件 (1)1.1.2验槽时必须具备的资料和条件： (1)1.1.3无法验槽的情况： (1)1.1.4验槽前的准备工作： (1)1.2组织勘察、设计、质检、监理、施工单位 (2)1.3查看相关图纸和资料 (2)1.4验槽 (2)1.5出具验槽意见 (2)1.6根据意见修改 (2)1.7复验 (2)2、地基验槽记录 (2)3、工程管理专业在验槽过程中注意事项 (3)3.1浅基础的验槽 (3)3.2深基础的验槽 (3)3.3复合地基（人工地基）的验槽 (3)3.4桩基的验槽 (4)1、验槽流程1.1验槽准备工作完毕，具备验槽条件1.1.1基槽条件基槽(基坑)已开挖至设计基底标高，施工单位已进行自检完毕，并经过工程管理专业和监理单位初检完毕。

1.1.2验槽时必须具备的资料和条件：1.1.2.1勘察单位、设计单位、质量监督局、监理单位、施工单位及建设单位有关负责人员及技术人员到场；1.1.2.2附有基础平面和结构总说明的施工图阶段的结构图；1.1.2.3详勘阶段的岩土工程勘察报告；1.1.2.4开挖完毕、槽底无浮土、松土，条件良好的基槽。

1.1.2.5桩基的承载力试验和桩完整性试验报告。

1.1.3无法验槽的情况：有下列条件之一者，不能达到验槽的基本要求，无法验槽：1.1.3.1基槽底面与设计标高相差太大；1.1.3.2基槽底面坡度较大，高差悬殊；1.1.3.3槽底有明显的机械车辙痕迹，槽底土扰动明显；1.1.3.4槽底有明显的机械开挖、未加人工清除的沟槽、铲齿痕迹。

1.1.3.5现场没有详勘阶段的岩土工程勘察报告或附有结构设计总说明的施工图阶段的图纸。

1.1.4验槽前的准备工作：1.1.4.1察看结构说明和地质勘察报告，对比结构设计所用的地基承载力、持力层与报告所提供的是否相同；1.1.4.2询问、察看建筑位置是否与勘察范围相符；1.1.4.3察看场地内是否有软弱下卧层；1.1.4.4查看场地内是否有地下管线和相应的地下设施资料；1.2组织勘察、设计、质检、监理、施工单位由规划设计专业提前预约勘察单位、设计单位，由工程管理专业确定验收时间、地点，组织勘察、设计、质检有关人员，监理单位总监、施工单位项目经理及技术总工参加。

地基验槽注意事项验槽工作，尤其是岩土专业的技术人员验槽细致与否，是关系到整个建筑安全的关键。

验槽时一般应按下列方法、步骤进行：1 验槽时必须具备的资料和条件：1.1 勘察、设计、质监、监理、施工及建设方有关负责人员及技术人员到场；1.2 附有基础平面和结构总说明的施工图阶段的结构图；1.3 详勘阶段的岩土工程勘察报告；1.4 开挖完毕、槽底无浮土、松土（若分段开挖，则每段条件相同），条件良好的基槽。

基槽内不得有积水。

2 无法验槽的情况：有下列条件之一者，不能达到验槽的基本要求；无法验槽：2.1 基槽底面与设计标高相差太大；2.2 基槽底面坡度较大，高差悬殊；2.3 现场没有详勘阶段的岩土工程勘察报告或附有结构设计总说明的施工图阶段的图纸。

3 验槽前的准备工作：3.1察看结构说明和地质勘察报告，对比结构设计所用的地基承载力、持力层与报告所提供的是否相同；3.2 询问、察看建筑位置是否与勘察范围相符；3.3 察看场地内是否有软弱下卧层。

4、验槽时出现的问题4.1案例一：赣州市锦融望江景城桩基础。

楼房高十层左右，在此工程基桩（人工挖孔桩）施工过程中，我们多次到现场验槽，主要是挖孔桩人员反映，桩基挖到设计深度但岩质仍然很很软，我看了后，确实有几个孔，挖了十五六米，还是强风化的样子，别的孔桩早就很硬了（中风化），这些比较软的位置岩石（泥质粉砂岩）含砂量较高，很湿，很好挖，后来解释是岩质不均，风化不均，让施工方再挖深一些。

再有就是在一个部位出现与勘察剖面不符的地层，当时是一个山谷，填起来后地面是平的，钻孔没钻到低洼处，钻在两侧山坡上，剖面图中填土底面连成水平线，导致孔桩开控深度比设计深度加深大约十米。

4.2案例二：赣州市沙河工业园某厂区桩基础。

一层厂房，地面大面积厚填土，约5-10米，原始地貌是高低不平的丘坡与谷地。

基桩验槽时，施工方说他们亏死了，有几个孔挖出了流砂。

勘察报告中是填土下面直接为风化岩，那么怎么会有流砂呢？原来是在低洼的谷地处，也不是真的有第四系的砂层，仍然是风化层，是一积灰色的粉砂岩全风化，被水泡软，挖孔抽吸上层滞水，形成流砂。

新规基坑验槽怎么验？依据GB50202-2018《建筑地基基础工程施工质量验收标准规范》：地基基础工程必须进行验槽。

基坑（槽）挖至基底设计标高并清理后，施工单位必须会同勘察、设计、建设、监理等单位共同进行验槽，合格后方能进行基础工程施工。

➤勘察、设计、监理、施工、建设等各方相关技术人员应共同参加验槽。

➤验槽时，现场应具备岩土工程勘察报告、轻型动力触探记录（可不进行轻型动力触探的情况除外）、地基基础设计文件、地基处理或深基础施工质量检测报告等。

➤验槽应在基坑或基槽开挖至设计标高后进行，对留置保护土层时其厚度不应超过100mm；槽底应为无扰动的原状土。

1天然地基验槽➤天然地基验槽应检验下列内容：1）根据勘察、设计文件核对基坑的位置、平面尺寸、坑底标高；2）根据勘察报告核对基坑底、坑边岩土体和地下水情况；3）检查空穴、古墓、古井、暗沟、防空掩体及地下埋设物的情况，并应查明其位置、深度和性状；4）检查基坑底土质的扰动情况以及扰动的范围和程度；5）检查基坑底土质受到冰冻、干裂、受水冲刷或浸泡等扰动情况，并应查明影响范围和深度。

➤天然地基验槽前应在基坑或基槽底普遍进行轻型动力触探检验，检验数据作为验槽依据。

➤遇下列情况之一时，可不进行轻型动力触探：1）承压水头可能高于基坑底面标高，触探可造成冒水涌砂时；2）基础持力层为砾石层或卵石层，且基底以下砾石层或卵石层厚度大于1m时；3）基础持力层为均匀、密实砂层，且基底以下厚度大于1.5m时。

2地基处理工程验槽➤对于换填地基、强夯地基，应现场检查处理后的地基均匀性、密实度等检测报告和承载力检测资料。

➤对于增强体复合地基，应现场检查桩位、桩头、桩间土情况和复合地基施工质量检测报告。

➤对于特殊土地基，应现场检查处理后地基的湿陷性、地震液化、冻土保温、膨胀土隔水、盐渍土改良等方面的处理效果检测资料。

3桩基工程验槽➤设计计算中考虑桩筏基础、低桩承台等桩间土共同作用时，应在开挖清理至设计标高后对桩间土进行检验。

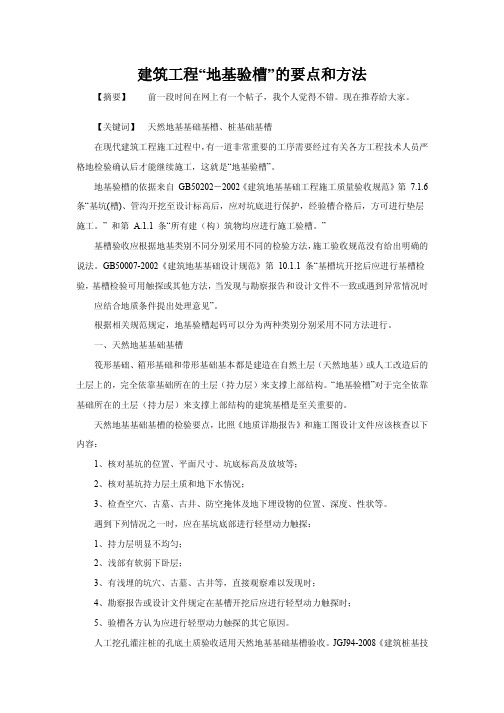

建筑工程“地基验槽”的要点和方法【摘要】 前一段时间在网上有一个帖子，我个人觉得不错。

现在推荐给大家。

【关键词】 天然地基基础基槽、桩基础基槽在现代建筑工程施工过程中，有一道非常重要的工序需要经过有关各方工程技术人员严格地检验确认后才能继续施工，这就是“地基验槽”。

地基验槽的依据来自GB50202－2002《建筑地基基础工程施工质量验收规范》第7.1.6 条“基坑(槽)、管沟开挖至设计标高后，应对坑底进行保护，经验槽合格后，方可进行垫层施工。

” 和第 A.1.1 条“所有建（构）筑物均应进行施工验槽。

”基槽验收应根据地基类别不同分别采用不同的检验方法，施工验收规范没有给出明确的说法。

GB50007-2002《建筑地基基础设计规范》第10.1.1 条“基槽坑开挖后应进行基槽检验，基槽检验可用触探或其他方法，当发现与勘察报告和设计文件不一致或遇到异常情况时应结合地质条件提出处理意见”。

根据相关规范规定，地基验槽起码可以分为两种类别分别采用不同方法进行。

一、天然地基基础基槽筏形基础、箱形基础和带形基础基本都是建造在自然土层（天然地基）或人工改造后的土层上的，完全依靠基础所在的土层（持力层）来支撑上部结构。

“地基验槽”对于完全依靠基础所在的土层（持力层）来支撑上部结构的建筑基槽是至关重要的。

天然地基基础基槽的检验要点，比照《地质详勘报告》和施工图设计文件应该核查以下内容：1、核对基坑的位置、平面尺寸、坑底标高及放坡等；2、核对基坑持力层土质和地下水情况；3、检查空穴、古墓、古井、防空掩体及地下埋设物的位置、深度、性状等。

遇到下列情况之一时，应在基坑底部进行轻型动力触探：1、持力层明显不均匀；2、浅部有软弱下卧层；3、有浅埋的坑穴、古墓、古井等，直接观察难以发现时；4、勘察报告或设计文件规定在基槽开挖后应进行轻型动力触探时；5、验槽各方认为应进行轻型动力触探的其它原因。

人工挖孔灌注桩的孔底土质验收适用天然地基基础基槽验收。

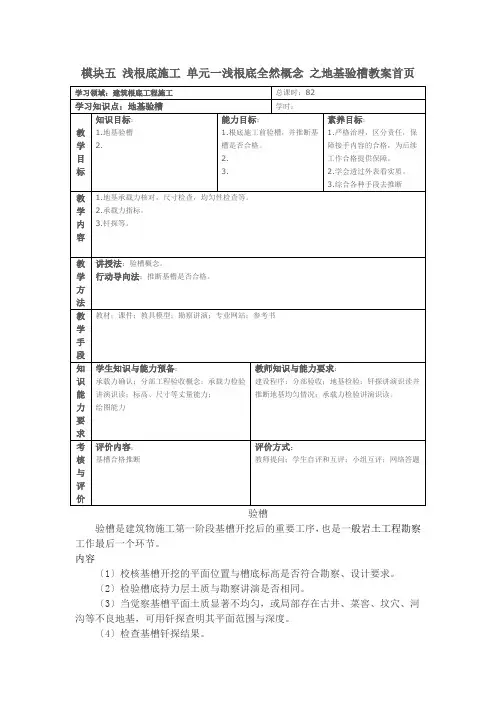

模块五浅根底施工单元一浅根底全然概念之地基验槽教案首页目的(1) 检验勘察结果是否符合实际通常勘探孔的数量有限，布设在建筑物外围轮廓线4角与长边的中点。

基槽全面开挖后，地基持力层土层会完全裸露出来，首先检验勘察结果与实际情况是否一致，勘察结果讲演的结论与建议是否正确和切实可行，地基土层是否到达设计时由地质局部给的数据的土层，是否有差异，如有不相符的情况，应协商解决，修改设计方案，或对地基进行处理等措施。

〔2〕根底深度是否到达设计深度，持力层是否到位或超挖，基坑尺寸是否正确，轴线位置及偏差、根底尺寸是否符合设计要求，基坑是否积水，基底土层是否被扰动。

〔3〕解决遗留和新觉察的问题有时勘察结果讲演遗留当时无法解决的问题，例如，某地质勘查单位对一幢学生宿舍楼的岩土工程勘察工作时，场地上有一户居民，不让进院内钻孔，成为一个遗留问题，后来在验槽中解决。

意义验槽是为了普遍探明基槽的土质和专门土情况，据此推断异常地基是否需要进行局部处理：原钻探是否需弥补，原根底设计是否需修正，对自己所同意的资料和工程的外部环境进行确认。

基坑验槽应在施工单位自检合格的根底上进行。

施工单位确认自检合格后提出验收申请，由总监理工程师或建设单位工程负责人组织建设、监理、勘察、设计及施工单位的工程负责人、技术质量负责人，共同按设计要求和有关规定进行。

工作开展验槽工作，尤其是岩土专业的技术人员验槽细致与否，是关系到整个建筑平安的关键。

每一位工程技术人员，对每一个基槽，都应作到慎之又慎，决不能出现任何疏忽，不能放过任何蛛丝马迹。

在建筑施工时，对平安要求为二级和二级以上的建筑物必须施工验槽。

验槽时的资料和条件验槽时必须具备的资料和条件：1 勘察、设计、质监、监理、施工及建设方有关负责人员及技术人员到场； 2 附有根底平面和结构总说明的施工图阶段的结构图；3 详勘阶段的岩土工程勘察讲演； 4 开挖完毕、槽底无浮土、松土〔假设分段开挖，那么每段条件相同〕，条件良好的基槽。

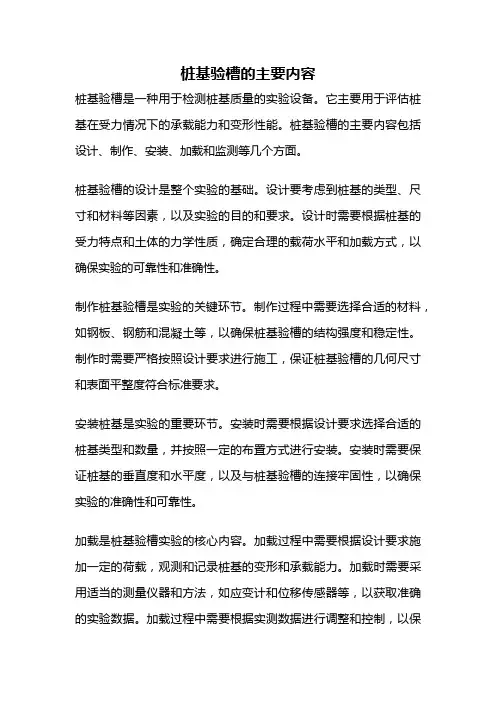

桩基验槽的主要内容桩基验槽是一种用于检测桩基质量的实验设备。

它主要用于评估桩基在受力情况下的承载能力和变形性能。

桩基验槽的主要内容包括设计、制作、安装、加载和监测等几个方面。

桩基验槽的设计是整个实验的基础。

设计要考虑到桩基的类型、尺寸和材料等因素，以及实验的目的和要求。

设计时需要根据桩基的受力特点和土体的力学性质，确定合理的载荷水平和加载方式，以确保实验的可靠性和准确性。

制作桩基验槽是实验的关键环节。

制作过程中需要选择合适的材料，如钢板、钢筋和混凝土等，以确保桩基验槽的结构强度和稳定性。

制作时需要严格按照设计要求进行施工，保证桩基验槽的几何尺寸和表面平整度符合标准要求。

安装桩基是实验的重要环节。

安装时需要根据设计要求选择合适的桩基类型和数量，并按照一定的布置方式进行安装。

安装时需要保证桩基的垂直度和水平度，以及与桩基验槽的连接牢固性，以确保实验的准确性和可靠性。

加载是桩基验槽实验的核心内容。

加载过程中需要根据设计要求施加一定的荷载，观测和记录桩基的变形和承载能力。

加载时需要采用适当的测量仪器和方法，如应变计和位移传感器等，以获取准确的实验数据。

加载过程中需要根据实测数据进行调整和控制，以保证实验的准确性和可靠性。

监测是桩基验槽实验的重要环节。

监测过程中需要对桩基的变形和承载能力进行实时监测和记录。

监测时需要采用合适的测量仪器和方法，如应变计、位移传感器和压力传感器等，以获取准确的实验数据。

监测过程中需要对实测数据进行分析和处理，以评估桩基的质量和性能。

桩基验槽是一种用于检测桩基质量的实验设备，其主要内容包括设计、制作、安装、加载和监测等几个方面。

通过桩基验槽的使用，可以评估桩基在受力情况下的承载能力和变形性能，为桩基施工提供科学依据和技术支持。

同时，桩基验槽的应用也为桩基工程的设计和施工提供了重要参考和指导。

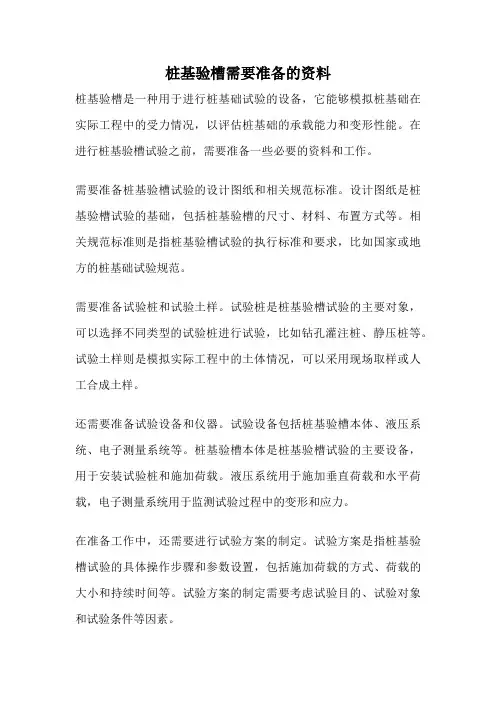

桩基验槽需要准备的资料桩基验槽是一种用于进行桩基础试验的设备，它能够模拟桩基础在实际工程中的受力情况，以评估桩基础的承载能力和变形性能。

在进行桩基验槽试验之前，需要准备一些必要的资料和工作。

需要准备桩基验槽试验的设计图纸和相关规范标准。

设计图纸是桩基验槽试验的基础，包括桩基验槽的尺寸、材料、布置方式等。

相关规范标准则是指桩基验槽试验的执行标准和要求，比如国家或地方的桩基础试验规范。

需要准备试验桩和试验土样。

试验桩是桩基验槽试验的主要对象，可以选择不同类型的试验桩进行试验，比如钻孔灌注桩、静压桩等。

试验土样则是模拟实际工程中的土体情况，可以采用现场取样或人工合成土样。

还需要准备试验设备和仪器。

试验设备包括桩基验槽本体、液压系统、电子测量系统等。

桩基验槽本体是桩基验槽试验的主要设备，用于安装试验桩和施加荷载。

液压系统用于施加垂直荷载和水平荷载，电子测量系统用于监测试验过程中的变形和应力。

在准备工作中，还需要进行试验方案的制定。

试验方案是指桩基验槽试验的具体操作步骤和参数设置，包括施加荷载的方式、荷载的大小和持续时间等。

试验方案的制定需要考虑试验目的、试验对象和试验条件等因素。

还需要准备相关的试验记录表格和数据处理软件。

试验记录表格用于记录试验过程中的各项数据和观测结果，比如试验荷载、试验变形和应力等。

数据处理软件用于对试验数据进行处理和分析，以获取桩基础的承载能力和变形性能等参数。

桩基验槽试验需要准备的资料包括设计图纸、规范标准、试验桩、试验土样、试验设备和仪器、试验方案、试验记录表格和数据处理软件等。

这些资料的准备工作是保证桩基验槽试验顺利进行和结果准确可靠的重要保障。

地基验槽”两面观在建筑工程施工过程中，为了确保上部结构的安全，有一道非常重要的隐蔽工程需要经过有关各方工程技术人员严格地检验确认后，才能进入下道工序的施工，这就是“地基验槽” ，规范上的叫法是“地基与基础施工勘察”。

筏形基础、箱形基础和带形基础基本都是建造在自然土层（天然地基）或人工改造后的土层上的，完全依靠基础所在的土层（持力层）来支撑上部结构。

“地基验槽”对于完全依靠基础所在的土层（持力层）来支撑上部结构的建筑是非常重要的。

“地基验槽”的比照标准是《地质详勘报告》和施工图设计文件。

《建筑地基基础工程施工质量验收规范》给出了天然地基基础基槽检验要点：1、核对基坑的位置、平面尺寸、坑底标高、（放坡）；2、核对基坑土质和地下水情况；3、空穴、古墓、古井、防空掩体及地下埋设物的位置、深度、性状。

又说：遇到下列情况之一时，应在基坑底普遍进行轻型动力触探：1、持力层明显不均匀；2、浅部有软弱下卧层；3、有浅埋的坑穴、古墓、古井等，直接观察难以发现时；4、勘察报告或设计文件规定应进行轻型动力触探时。

基槽检验应填写验槽记录或检验报告。

而与桩基础底部直接接触的土层人们显然是无法目测检验的。

桩基和人工改造以后的地基，则需要经过更为科学的检测方法、工具或设备来确定是否满足设计要求，仅靠人们的主观判断是不够的。

桩基础采用静载荷试验的方法进行特征承载力检验、采用低应变动力测试检验成桩的完整性。

桩基础的基槽检验要点可以归纳为：1、核对基坑的位置、平面尺寸、坑底标高、（放坡）；2、核对基坑地下水情况；3、空穴、古墓、古井、防空掩体及地下埋设物的位置、深度、性状；4、桩顶标高、桩位偏差。

因此，“天然地基”基槽和桩基基槽的验收内容和要点是不一样的。
