关于地下外墙计算及配筋建议

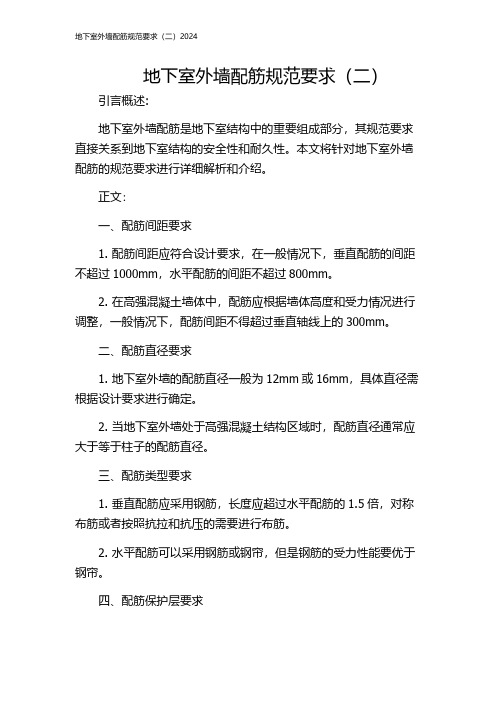

地下室外墙配筋规范要求（二）引言概述:地下室外墙配筋是地下室结构中的重要组成部分，其规范要求直接关系到地下室结构的安全性和耐久性。

本文将针对地下室外墙配筋的规范要求进行详细解析和介绍。

正文：一、配筋间距要求1. 配筋间距应符合设计要求，在一般情况下，垂直配筋的间距不超过1000mm，水平配筋的间距不超过800mm。

2. 在高强混凝土墙体中，配筋应根据墙体高度和受力情况进行调整，一般情况下，配筋间距不得超过垂直轴线上的300mm。

二、配筋直径要求1. 地下室外墙的配筋直径一般为12mm或16mm，具体直径需根据设计要求进行确定。

2. 当地下室外墙处于高强混凝土结构区域时，配筋直径通常应大于等于柱子的配筋直径。

三、配筋类型要求1. 垂直配筋应采用钢筋，长度应超过水平配筋的1.5倍，对称布筋或者按照抗拉和抗压的需要进行布筋。

2. 水平配筋可以采用钢筋或钢帘，但是钢筋的受力性能要优于钢帘。

四、配筋保护层要求1. 地下室外墙的配筋保护层厚度一般不得小于40mm，如果墙体暴露在外部环境中，保护层厚度应增加到50mm。

2. 在特殊环境中，如潮湿、腐蚀等条件下，配筋保护层厚度应进行相应调整，确保配筋不受到外界破坏。

五、配筋连接要求1. 配筋连接应采用焊接、机械连接等方式，连接部位应牢固可靠，确保连接处的强度和刚度符合设计要求。

2. 配筋连接的焊缝质量应符合相关标准，焊接接头不得有裂纹、缺陷等情况。

总结：地下室外墙配筋是地下室结构中不可忽视的一部分，其规范要求直接关系到地下室结构的安全性和耐久性。

配筋间距、配筋直径、配筋类型、配筋保护层和配筋连接都是地下室外墙配筋的重要要素，必须根据具体情况进行合理设计和施工，以确保地下室外墙的结构稳定和安全可靠。

完美执行上述规范要求，将为地下室外墙的使用和维护提供良好的基础。

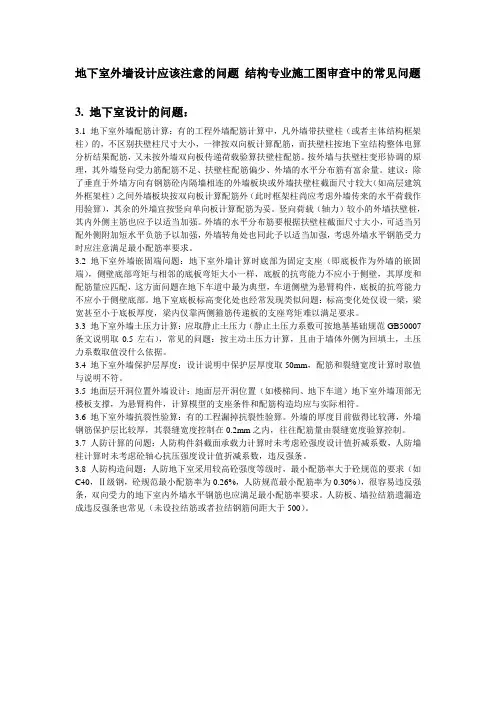

地下室外墙设计应该注意的问题结构专业施工图审查中的常见问题3. 地下室设计的问题：3.1 地下室外墙配筋计算：有的工程外墙配筋计算中，凡外墙带扶壁柱（或者主体结构框架柱）的，不区别扶壁柱尺寸大小，一律按双向板计算配筋，而扶壁柱按地下室结构整体电算分析结果配筋，又未按外墙双向板传递荷载验算扶壁柱配筋。

按外墙与扶壁柱变形协调的原理，其外墙竖向受力筋配筋不足、扶壁柱配筋偏少、外墙的水平分布筋有富余量。

建议：除了垂直于外墙方向有钢筋砼内隔墙相连的外墙板块或外墙扶壁柱截面尺寸较大（如高层建筑外框架柱）之间外墙板块按双向板计算配筋外（此时框架柱尚应考虑外墙传来的水平荷载作用验算），其余的外墙宜按竖向单向板计算配筋为妥。

竖向荷载（轴力）较小的外墙扶壁桩，其内外侧主筋也应予以适当加强。

外墙的水平分布筋要根据扶壁柱截面尺寸大小，可适当另配外侧附加短水平负筋予以加强，外墙转角处也同此予以适当加强，考虑外墙水平钢筋受力时应注意满足最小配筋率要求。

3.2 地下室外墙嵌固端问题：地下室外墙计算时底部为固定支座（即底板作为外墙的嵌固端），侧壁底部弯矩与相邻的底板弯矩大小一样，底板的抗弯能力不应小于侧壁，其厚度和配筋量应匹配，这方面问题在地下车道中最为典型，车道侧壁为悬臂构件，底板的抗弯能力不应小于侧壁底部。

地下室底板标高变化处也经常发现类似问题：标高变化处仅设一梁，梁宽甚至小于底板厚度，梁内仅靠两侧箍筋传递板的支座弯矩难以满足要求。

3.3 地下室外墙土压力计算：应取静止土压力（静止土压力系数可按地基基础规范GB50007条文说明取0.5左右），常见的问题：按主动土压力计算，且由于墙体外侧为回填土，土压力系数取值没什么依据。

3.4 地下室外墙保护层厚度：设计说明中保护层厚度取50mm，配筋和裂缝宽度计算时取值与说明不符。

3.5 地面层开洞位置外墙设计：地面层开洞位置（如楼梯间、地下车道）地下室外墙顶部无楼板支撑，为悬臂构件，计算模型的支座条件和配筋构造均应与实际相符。

地下室墙体配筋计算书（一）引言概述：地下室墙体配筋计算书是在地下室工程设计中非常重要的一项计算工作，主要用于确定墙体配筋材料和数量，以确保地下室墙体的结构安全性和稳定性。

本文将从五个大点出发，分别为墙体荷载计算、配筋设计、配筋布置、配筋间距计算和配筋钢筋计算，对地下室墙体配筋计算进行详细阐述。

正文：1. 墙体荷载计算1.1 确定地下室墙体所受荷载类型及大小1.2 根据设计标准计算荷载作用于墙体的力和力矩1.3 考虑地下室墙体的水平荷载（如地震力）对配筋的影响2. 配筋设计2.1 根据墙体的截面几何形状和计算荷载，确定墙体的受拉区和受压区2.2 采用受拉与受压设计法计算配筋数量和尺寸2.3 考虑抗震要求，确定墙体抗震性能级别，进行相应的配筋设计3. 配筋布置3.1 根据墙体结构图和配筋设计要求，在墙体纵向和横向布置配筋3.2 确定配筋的弯曲半径和弯曲位置，保证配筋的完整性和符合设计要求3.3 考虑墙体连接节点和开口处的配筋布置，增强墙体的整体强度和稳定性4. 配筋间距计算4.1 依据墙体的构造和设计要求，计算配筋的间距和跨距4.2 考虑墙体的构造节段，分析墙体不同部位的配筋需求和间距调整4.3 在计算配筋间距时，考虑施工和安装配筋的可行性和经济性5. 配筋钢筋计算5.1 根据地下室墙体的尺寸和设计要求，计算墙体所需的钢筋总量5.2 按照配筋设计要求，计算钢筋的截面积、直径和排布方式5.3 根据配筋布置和间距计算结果，确定每个配筋段的钢筋长度总结：地下室墙体配筋计算是地下室工程设计的重要环节。

通过墙体荷载计算、配筋设计、配筋布置、配筋间距计算和配筋钢筋计算五个大点的详细阐述，可以准确确定地下室墙体所需的配筋材料和数量，保证墙体的结构安全性和稳定性。

同时，建议在计算过程中综合考虑施工和经济性因素，以选择最合适的配筋方案。

地下室外墙配筋规范要求篇一：地下室外墙规定地下室外墙设计为了满足抗渗要求，地下室外墙（以下简称外墙）的厚度一般不应小于250mm，混凝土强度等级常用C20~C30。

1．荷载：竖向荷载有上部及各层地下室顶板传来的荷载和外墙自重；水平荷载有室外地坪活荷载、侧向土压力、地下水压力、人防等效静荷载。

（1）室外地坪活荷载：一般民用建筑的室外地面（包括可能停放消防车的室外地面），活荷载可取5kN/m2。

有特殊较重荷载时，按实际情况确定。

（京院技措2.0.6）地面活荷载对外墙产生的压力为沿墙高度方向的均布荷载Px， Px=qx.Ka= qx/3, qx为地面活荷载（2）水压力：水位高度可按最近3~5年的最高水位确定，不包括上层滞水。

（京院技措3.1.8）（3）土压力： a. 当地下室采用大开挖方式，无护坡桩或连续墙支护时，地下室外墙承受的土压力宜取静止土压力，土压力系数K0，对一般固结土可取K0=1-sinφ(φ为土的有效内摩擦角)，一般情况可取0.5。

（京院技措2.0.16） b. 当地下室施工采用护坡桩或连续墙支护时，地下室外墙土压力计算中可以考虑基坑支护与地下室外墙的共同作用，或按静止土压力乘以折减系数0.66近似计算，Ka=0.5x0.66=0.33，相当于主动土压力。

（京院技措2.0.16） c. 地下水位以下土的容重，可近似取11kn/m2。

（京院技措2.0.5）实际上，风荷载和地震区地面运动使土压力超过静态土压力而有所增加，但其对外墙平面外产生的内力较小，可以不予考虑。

2．荷载设计值：以前的算法地面活荷载取1.4外，其他包括水压力均取1.2。

现依据《建筑结构荷载规范，当活荷载占总荷载之比值不大于20%时，γG=1.35, γQ=1.40,ΨC=0.7，综合分析后外墙各项荷载分项系数均取1.30。

3．计算简图：（1）地下室无横墙或横墙间距大于层高2倍时，其底部与刚度很大的基础底板或基础梁相连，可认为是嵌固端；顶部的支座条件应视主体结构形式而定。

地下室外墙配置四排指定位置的配筋处理下图是新干线的网友提问的截图，此图我测试了好几种办法，最终使用自定义线和剪力墙进行组合才实现了设计要求的钢筋设置首选看上图800厚的剪力墙，钢筋要求布置四排，且18要求深度墙皮，而12的只要伸到墙中，广联达只能设置伸到对边弯折或者直接锚固，没有那个节点和设置可以实现把中间两排伸到墙中折断的。

我们按照常规思维，习惯的定义方法，按照下面的截图定义构件并按照图元前进方向的左侧为外墙外墙进行画图。

对图元进行汇总计算，在三维状态下查看，发现问题一，中间两排钢筋也伸到端头弯折了，没有按照设计要求伸到中心折断，问题二，直径18的钢筋不是不在两边，而是不在外侧连续两排，内侧两排是直径12的，明显不是设计要的设计意图，从受力的角度出发，应该设计直径18放两边，直径12的放中间两排。

下图是汇总计算以后的三维状态。

从汇总以后的节点看，钢筋全部伸到对边弯折了，两边弯折10d，中间弯折10d，我通过测试，使用剪力墙和自定义线进行组合，软件不但可以重复画图，也可以正常计算，还符合设计的意图，下图左边就是定义剪力墙时，截面按照设计的截面定义，钢筋仅输入两边的直径18的钢筋，中间的12直径的不输入，右侧截图是根据截面宽度放四排钢筋平分三个，取宽度300和剪力墙同高定义自定义线条，编辑直径12钢筋在自定义线条里，由于自定义构件不发生任何扣减，也不提示与任何构件重复，钢筋图元画到哪里就计算到哪里，钢筋形状是编辑什么形式就计算什么形式。

在看看我们编辑的自定义钢筋计算结果上图正好满足中间箍筋伸到墙中，而剪力墙的钢筋正常伸到对边弯猫12d，两个图元组合在一起，完美的处理了，四排钢筋双向布置的设计指定结构要求。

结束语软件仅仅是一个算量工具，不要把软件看成是万能的，会用软件很快，去培训一下，甚至看看操作说明就可以了，但要用精，用活软件，那不是一天两天的时间，没有诀窍，只有勤劳，多练习，多测试，用久了，就明白了。

钢筋混凝土地下室外墙承载力配筋计算姜学诗（中国建筑设计研究院审图所 北京 100044）泥用量大，易产生收缩裂缝，但高层建筑不应低于C30，多层建筑不应低于C25。

当地下室有防水要求时，地下室外墙的抗渗等级应由最大水头与墙厚之比确定，但任何情况下都不应低于0.6MPa。

1.2 确定作用于地下室外墙的荷载在实际工程中，地下室外墙的配筋主要由垂直于墙面的水平荷载（包括室外地面活荷载产生的侧压力、地基土的侧压力、地下水压力等）控制（见图1），近似按受弯构件设计。

地下室外墙在垂直于墙平面的地基土侧压力作用下，通常不会发生整体侧移，土压力类似于静止土压力，工程上一般取静止土压力系数K a ＝0.5来进行计算。

当地下室施工采用护坡桩时，静止土压力系数可以乘以折减系数0.66而取0.33。

1.3 确定地下室外墙的计算简图地下室外墙按支承条件可能是单向板，也可能是双向板，在实际工程中要对这些板块逐一进行计算是相当麻烦的，一般情况下也没必要这么做。

工程中常用做法是，视地下室楼板和基础底板为地下室外墙的支点，沿竖向取1m宽的外墙按单、双或多跨板（视地下室层数而定）来计算地下室外墙的弯矩配筋，计算简图见图2。

1.4 地下室外墙的配筋构造要求地下室外墙应双面双向配筋。

竖向配筋除满足计图1普通地下室外墙水平荷载 图2 地下室外墙计算简图地下室外墙的配筋宜采用变形钢筋（HRB335级或HRB400级），直径不应小于10mm，间距不应大于200mm；内外侧钢筋之间应设置直径不小于6mm、间距不大于600mm呈梅花形布置的拉结筋。

2 人防地下室外墙的设计步骤人防地下室外墙的设计步骤与普通地下室基本相同，不同之处主要体现为三方面。

2.1 作用于地下室外墙的水平荷载不同，见表1。

水平荷载及分项系数的比较 表1 荷载分项系数室外地面活荷载土压力水压力武器爆炸产生的人防等效静荷载普通地下室外墙 1.4 1.21.2 －人防地下室外墙－ 1.2 1.21.0（按《人防规范》）注：表中普通地下室外墙的荷载分项系数是指可变荷载效应控制的基本组合的分项系数。

地下室墙体配筋计算书一、工程概况本工程为某住宅小区的地下室，地下一层，层高 36m。

地下室墙体采用钢筋混凝土结构，墙体厚度为 300mm，混凝土强度等级为 C30，钢筋采用 HRB400 级。

地下室墙体主要承受土压力、水压力以及地下室内部的使用荷载。

二、荷载计算1、土压力根据地质勘察报告，地下室外墙所受土的重度为 18kN/m³，内摩擦角为 20°，粘聚力为 10kPa。

地下水位在地下室底板以下 15m 处。

主动土压力系数：Ka ＝ tan²(45° 20°／2) ＝ 049静止土压力系数：K0 ＝ 1 sin20°＝ 084地下室外墙顶部的土压力为 0，底部的土压力为：q1 ＝K0 × γ × h ＝ 084 × 18 × 36 ＝ 5443kN/m²考虑地下水的影响，水压力为：q2 ＝γw × hw ＝ 10 × 15 ＝ 15kN/m²2、地下室内部使用荷载地下室内部使用荷载按 5kN/m²考虑。

三、内力计算1、计算简图将地下室墙体视为下端固定、上端铰支的竖向悬臂构件。

2、弯矩计算根据荷载分布情况，采用结构力学方法计算墙体的弯矩。

最大弯矩位于墙体底部，其值为：Mmax ＝ 1/2 × q1 × h²＋ 1/2 × q2 × h²＋ 1/2 × 5 × h²＝ 1/2 × 5443 × 36²＋ 1/2 × 15 × 36²＋ 1/2 × 5 × 36²＝ 35167kN·m3、剪力计算墙体底部的剪力为：V ＝ q1 × h ＋ q2 × h ＋ 5 × h＝ 5443 × 36 ＋ 15 × 36 ＋ 5 × 36＝ 25275kN四、配筋计算1、正截面受弯配筋计算根据混凝土结构设计规范，相对受压区高度ξ ＝ x/h0，其中 x 为受压区高度，h0 为有效高度。

地下室外墙（挡土墙）的计算1 计算方法1.1计算简图①根据墙板长边与短边支承长度的比例关系，地下室外墙（挡土墙）、窗井外墙按双向板或单向板计算。

②对单层或多层地下室外墙，当基础底板厚度不小于墙厚时，可按底边固结于基础、顶边铰接于地下室顶板的单跨或连续板计算。

当基础底板厚度小于墙厚时，底边按铰接计算。

窗井外墙顶边按自由计算。

墙板两侧根据实际情况按固结或铰接考虑。

③墙板的支承条件应符合实际受力状态，作为墙板支座的基础和内墙（或扶壁柱），其内力和变形应满足设计要求。

1.2计算荷载图一地下室外墙压力分布地下室外墙承受竖向荷载和水平荷载。

竖向荷载包括地下室外墙自重、上部建筑（结构构件和围护构件）竖向荷载、地下室各层楼板传递的竖向荷载。

水平荷载包括土压力（地下水位以下为土水混合压力）、地下水压力、室外地面活荷载引起的侧压力、人防外墙等效静荷载。

2计算中需注意的问题2.1《全国民用建筑工程设计技术措施/结构/地基与基础》（2009年版）[1]第5.8.11条和《北京市建筑设计技术细则-结构专业》（2005版）[2]第2.1.6条对室外地面活荷载，建议取5kN/m2（包括可能停放消防车的室外地面）。

该规定适用于有上部结构的地下室外墙，且当考虑消防车时消防车重不超过30吨。

其出发点是行车道距离建筑物外墙总是有一定距离的，即一般情况下汽车不可能紧贴上部建筑外墙行驶（《城市居住区规划设计规范》、《建筑设计防火规范》等对室外行车道距离建筑物外墙的距离有明确规定），消防车更不可能紧贴上部建筑外墙进行消防扑救（因消防云梯车在工作时受云梯高度和仰角的制约必须与建筑物外墙保持一定距离）。

但是，对于没有上部结构的纯地下车库，或处于上部结构范围之外的地下室外墙，以及消防车重超过30吨的，笼统地按5kN/m2计算是有问题的，应当根据车道与地下室外墙的位置关系、地下室顶板覆盖层厚度及其应力扩散角、车辆轮压按实际情况计算。

2.2文[1]第5.8.5条计算水压力时，当勘察报告提供了地下室外墙水压力分布时，按勘察报告计算；当勘察报告未提供时，可取历史最高水位和近3~5年的最高水位的平均值（水位高度包括上层滞水），水压力按静止压力直线分布计算。

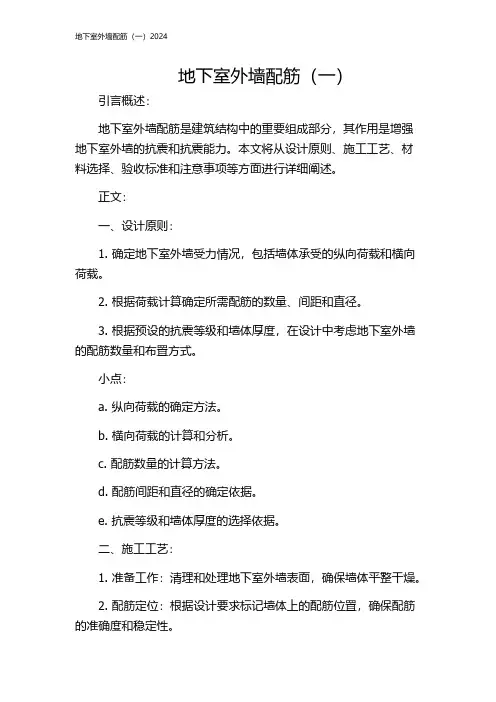

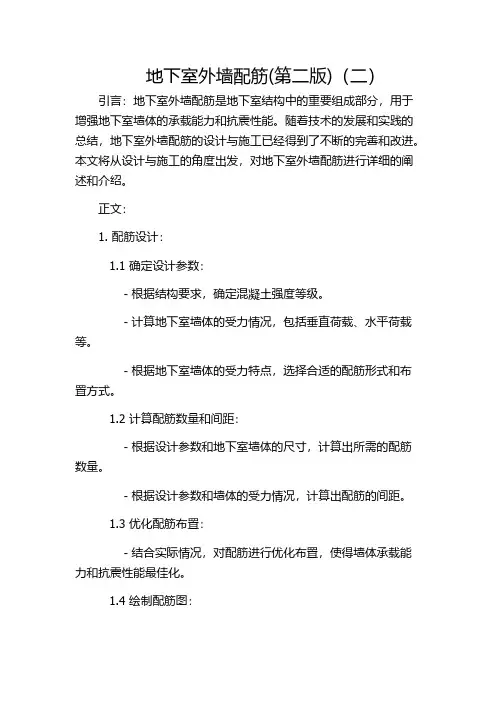

地下室外墙配筋（一）引言概述：地下室外墙配筋是建筑结构中的重要组成部分，其作用是增强地下室外墙的抗震和抗震能力。

本文将从设计原则、施工工艺、材料选择、验收标准和注意事项等方面进行详细阐述。

正文：一、设计原则：1. 确定地下室外墙受力情况，包括墙体承受的纵向荷载和横向荷载。

2. 根据荷载计算确定所需配筋的数量、间距和直径。

3. 根据预设的抗震等级和墙体厚度，在设计中考虑地下室外墙的配筋数量和布置方式。

小点：a. 纵向荷载的确定方法。

b. 横向荷载的计算和分析。

c. 配筋数量的计算方法。

d. 配筋间距和直径的确定依据。

e. 抗震等级和墙体厚度的选择依据。

二、施工工艺：1. 准备工作：清理和处理地下室外墙表面，确保墙体平整干燥。

2. 配筋定位：根据设计要求标记墙体上的配筋位置，确保配筋的准确度和稳定性。

3. 配筋安装：将钢筋根据设计要求安装到指定位置，并采取合适的固定措施。

4. 筋网连接：在交叉点将配筋进行连接，确保筋网的整体性和稳定性。

5. 翻模施工：在配筋完成后进行翻模施工，确保地下室外墙配筋的稳定性和整体强度。

小点：a. 清理和处理地下室外墙表面的注意事项。

b. 配筋定位的精确度要求。

c. 配筋安装的固定措施。

d. 筋网连接的方法和要求。

e. 翻模施工的安全性和稳定性。

三、材料选择：1. 配筋材料：选择合适的钢筋材料，如普通碳素钢筋、预应力钢筋等。

2. 筋网材料：选择适用于地下室外墙的筋网材料，如冷拉钢丝网等。

3. 粘结材料：选择高强度粘结材料，如钢筋胶粘剂等。

小点：a. 不同类型钢筋材料的特点和适用场景。

b. 筋网材料的规格和强度要求。

c. 粘结材料的选择原则。

d. 各类材料的施工工艺和质量要求。

四、验收标准：1. 采用相关标准和规范进行验收，如GB 50010-2010《混凝土结构设计规范》等。

2. 验收应包括配筋的数量、间距、直径等方面的检查。

3. 检查配筋与墙体的固定连接是否牢固稳定。

小点：a. 相关标准和验收规范的了解和应用。
