滑动变阻器阻值取值范围计算

滑动变阻器范围问题详解例题：如图所示，电源电压恒为4.5V ，定值电阻R 1规格为“10Ω 0.5A ”，滑动变阻器R 2规格为“20Ω 1A ”，电流表的量程为0~0.6A ，两个电压表的量程均为0~3V ，在保证电路安全的条件下，问：滑动变阻器的阻值范围以及电表取值范围？解析：详细过程如下：（1）先定性分析变化情况，再根据欧姆定律定量计算： 滑片滑向 滑动变阻器阻值R 2电流I定值电阻电压U 1 滑变电压U 2 向右变化 变（大） 变（小） 变（小）变（大） 定量 R 2max =I min = U 1min =U 2max =向左变化变（小） 变（大） 变（大） 变（小） 定量R 2min =I max =U 1max =3VU 2min =序号 原理 分析或演算过程1 R 总=U 总/I 当滑片向右滑动，阻值变（大），总电阻变（大），电流变（小）2 U 1=IR 1 定值电阻阻值不变，电流（小），定值电阻两端电压变（小）3 U 2=U －U 1 根据串联分压，电源电压U （不变），U 1（小），所以U 2变（大）4 由题意可知 表V 2的量程为0~3V ，所以U 2max 两端电压最大为（3V ）5 U 1=U －U 2 计算可得：U 1min =4.5V －3V=1.5V 6I =U 1/R 1计算可得：I 1min = U 1/ R 1=1.5V/10Ω=0.15A 7最大值R 2max =U 2max /I min =3V/0 .15A=20ΩR 总=U 总/I min =4.5V/0.15A=30Ω U 2=U －U 1=4.5V －1.5V=3V8 I =U 1/R 1 表V 1量程决定U 1max =3V ，I max =U 1max /R 1=3V/10Ω=0.3A 9U 2=U －U 1U 2min =U －U 1max =4.5V －3V=1.5V 10最小值R 2min =U 2min /I max =1.5V/0.3A=5ΩR 总=U 总/I max =4.5V/0.3A=15Ω U 2=U －U 1=4.5V －3V=1.5V真题演练1.（2023四川达州）如图所示，灯泡规格为“5V2.5W ”（灯丝电阻不随温度变化），滑动变阻器规格① ②③ ⑦⑥ ⑤ ④⑧⑩ ⑨为“50Ω1A”，电流表所选量程为“0~0.6A”，电压表所选量程为“0~3V”，电源电压恒为9V，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（）A.该电路消耗的最大功率为4.5WB.滑动变阻器允许连入电路的阻值范围为8Ω~50ΩC.通过移动滑动变阻器的滑片可以使小灯泡正常发光D.滑动变阻器两端的电压变化范围为6V~7.5V【答案】D2.（2023四川遂宁）如图甲所示电路，电源电压恒定，R1为定值电阻，滑动变阻器R2铭牌上标有“120Ω 0.8A”的字样，电流表量程0~0.6A，电压表量程0~15V。

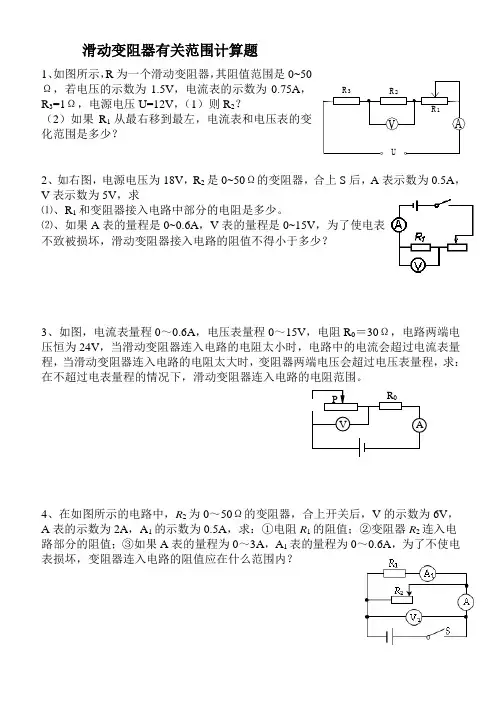

V U R 12R R 3A 滑动变阻器有关范围计算题
1、如图所示，R 为一个滑动变阻器，其阻值范围是0~50
Ω，若电压的示数为1.5V ，电流表的示数为0.75A ，R 3=1Ω，电源电压U=12V ，（1）则R 2？ （2）如果R 1从最右移到最左，电流表和电压表的变化范围是多少？
2、如右图，电源电压为18V ，R 2是0~50Ω的变阻器，合上S 后，A 表示数为0.5A ，V 表示数为5V ，求
⑴、R 1和变阻器接入电路中部分的电阻是多少。

⑵、如果A 表的量程是0~0.6A ，V 表的量程是0~15V ，为了使电表
不致被损坏，滑动变阻器接入电路的阻值不得小于多少？
3、如图，电流表量程0～0.6A ，电压表量程0～15V ，电阻R 0＝30Ω，电路两端电压恒为24V ，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。

4、在如图所示的电路中，R 2为0～50Ω的变阻器，合上开关后，V 的示数为6V ，A 表的示数为2A ，A 1的示数为0.5A ，求：①电阻R 1的阻值；②变阻器R 2连入电路部分的阻值；③如果A 表的量程为0～3A ，A 1表的量程为0～0.6A ，为了不使电表损坏，变阻器连入电路的阻值应在什么范围内？
V
R 0 P A。

如何求滑动变阻器的取值范围2019-10-07在初中物理电学的学习中，有⼀类习题经常要求确定接⼊电路中滑动变阻器的取值范围.滑动变阻器在电路中的作⽤主要是通过改变连⼊电路的电阻，进⽽改变电路中的电压和电流，其次是保护电路.滑动变阻器保护电路，受到⽤电器规格及电流表或电压表量程的限制，于是，要求滑动变阻器接⼊电路中的电阻必须控制在⼀定的范围内，使电路中的电表、⽤电器等元件不会因超过量程⽽损坏.此类问题具有较强的综合性、逻辑性，需要同时考虑诸多因素，因此成为电学学习的⼀个难点.同学们在解决此类问题时，经常感到⽆从下⼿，或者因考虑不周，思维⽚⾯⽽造成错解.下⾯笔者对此问题进⾏归类分析，希望能对你有所帮助.影响滑动变阻器取值范围的限制⼀般有四个：滑动变阻器最⼤阻值及允许通过的最⼤电流、电流表量程、电压表量程、⼩灯泡额定电压及额定电流.⼀、⽤电器与滑动变阻器串联此种情况有两种电路模式：如图A和图B.⽐较模式A和模式B可知它们的相同之处：都是定值电阻与滑动变阻器串联；不同之处：电压表是测定值电阻两端电压还是滑动变阻器两端电压.在图A中，当滑⽚P移动时，电压表与电流表的⽰数变化趋势相同，并且当⼀只电表的⽰数达到最⼤（或最⼩）值时，另⼀只电表的⽰数也相应达到某⼀最⼤（或最⼩）值.若将图A中的电压表改测滑动变阻器两端的电压，如图B所⽰，则电压表与电流表的⽰数变化趋势相反，即当⼀只电表的⽰数达到最⼤（或最⼩）值时，另⼀只电表的⽰数相应达到最⼩（或最⼤）值.理解这两种电路模式，可使解题速度与准确率⼤⼤提⾼.例1.如图1所⽰的电路中，电源电压U=6V且保持不变，灯泡电阻为8Ω，R是标有“20Ω1A”字样的滑动变阻器，电流表的量程为0～0.6A，电压表的量程为0～3V，为保证两电表都安全使⽤，滑动变阻器接⼊电路阻值的变化范围是多少？错解：S闭合后，灯L与R串联，电流相等.由于电流表允许通过的最⼤电流是0.6A，由欧姆定律I=U/R可知，R总最⼩时，I最⼤，R总=U/I=6V/0.6A=10Ω，⽽串联电路中R总=RL+R故有变阻器的最⼩电阻值Rmin=R总-RL=10Ω-8Ω=2Ω.所以，滑动变阻器接⼊电路的阻值范围是2Ω～20Ω.分析：造成上述解法错误的原因是认为电流表可以达到最⼤量程0.6A，其实这是错误的，当电流表⽰数为0.6A时，电压表的⽰数应该为UL=0.6A×8Ω=4.8V>3V，此时电压表就会烧坏，所以这种情况下应该以电压表的量程为准.正解：当电压表⽰数为3V时，电路中电流达到最⼤值，此时滑动变阻器分压也为3V，根据分压公式UL/UR=RL/R，可知，Rmin= 8Ω.因此，滑动变阻器阻值变化范围是8Ω～ 20Ω.锦囊妙计：此电路属于图A模式，滑动变阻器取最⼩值时电流表和电压表的⽰数最⼤，所以要综合考虑电流表和电压表所选的量程，以它们所给的量程为已知条件，确定滑动变阻器的最⼩值.⾄于滑动变阻器的最⼤值即滑动变阻器能够接⼊电路的最⼤阻值.例2.标有“4V 1 W”的⼩灯泡和“20Ω1A”的滑动变阻器，连接在如图2所⽰的电路中，已知电源电压为6V，电流表量程为“0～0.6A”，电压表量程为“0～3V”.为确保电路安全，闭合开关时，滑动变阻器接⼊电路的阻值应控制在什么范围内？（不考虑温度对电阻的影响）错解：由于电流表最⼤量程是0.6A，电压表的最⼤量程是3V，根据欧姆定律I=U/ R，得，R滑最⼩时，I最⼤，所以滑动变阻器的最⼩值为R滑=U/I=3V/0.6A=5Ω，因此，滑动变阻器接⼊电路的阻值范围是5Ω～20Ω.分析：错误原因在哪⼉呢？原来本题中有两个容易被忽略的条件：⼀个是“4V 1W”的⼩灯泡正常发光时的电流是I=P/U=1W/4V=0.25A正解：当⼩灯泡正常发光时，电路中的电流达到最⼤.此时根据欧姆定律I=U/R，可知，R总=U总/I=6V/0.25A=24Ω，所以滑动变阻器接⼊电路的最⼩值Rmin=R总-RL= 24Ω-16Ω=8Ω；当电压表⽰数为3V时，滑动变阻器接⼊电路的阻值为最⼤值，根据分压公式UL/UR=RL/R，可知，Rmax=RL=16Ω.因此，滑动变阻器接⼊电路的阻值范围为8Ω～16Ω.锦囊妙计：此电路属于图B模式，如果给滑动变阻器并联⼀个电压表，则应考虑电压表的所选量程，以所选量程为已知条件，再结合其它条件可求出滑动变阻器接⼊电路的最⼤值.⼆、⽤电器与滑动变阻器并联例3 .在如图3所⽰的电路中，电阻R1=12Ω，R2为0～20Ω的变阻器，合上开关后，电压表的⽰数为6V，如果A表的量程为0～3A，A1表的量程为0～0.6A，为了不使电表损坏，滑动变阻器连⼊电路的阻值应在什么范围？错解：设通过两电流表A、A1的电流均达到其量程，则通过变阻器的电流为I2=I-I1=3A-0.6A=2.4A.R2接⼊电路的最⼩阻值为R2=U/ I2= 6V/2.4A=2.5Ω.分析：错解的原因是认为通过两电流表的电流都能达到最⼤量程，实际上电流表A1的⽰数I1=U/R1=6V/12Ω=0.5A，因此A1的⽰数不变，达不到最⼤量程.变阻器R2的滑⽚移动时，只能改变R2中电流的⼤⼩，故本题只要考虑通过A表的电流不超过3A即可.正解：电流表A1的⽰数I1=U/R1=6V/ 12Ω=0.5A，根据并联电路的特点，则I=I1+U/R2=0.5A+6V/R2≤3A.解得R2≥2.4Ω，所以滑动变阻器接⼊电路的阻值范围为2.4Ω～20Ω.锦囊妙计：两⽤电器并联时，各⽀路的电流表不⼀定都能达到量程，只要考虑⼲路的电流表达到量程即可.从上述三例可以看出，在涉及滑动变阻器接⼊电路的阻值范围时，应认真审题，科学分析，全⾯考虑，解题过程要灵活.因为试题是多变的，所以思路应该是发散的.尽管⽅法是不同的，但知识是永恒的.只要掌握核⼼思想，就能遇乱不惊，沉稳应对.注：本⽂为⽹友上传，不代表本站观点，与本站⽴场⽆关。

17.4 欧姆定律在串并联电路中的应用（五）第5课时 滑动变阻器的取值范围当滑动变阻器移动时，会引起电路中的电流以及用电器两端的电压变化，如果电路中的电流或电压超过允许的最大值，则会损坏电路元件，所以为了保护电路元件的安全，滑动变阻器有最大值和最小值的限制。

一、串联电路中滑动变阻器的取值范围 （1）电压表与定值电阻并联当滑动变阻器取最小值时，电路中的电流达到最大值，所以滑动变阻器的最小值由电路中的允许通过的最大电流决定；滑动变阻器的最大值没有限制，取量程的最大值。

（2）电压表与滑动变阻器并联当滑动变阻器取最小值时，电路中的电流达到最大值，所以滑动变阻器的最小值由电路中的允许通过的最大电流决定。

当滑动变阻器连入电路的阻值变大时，电压表的示数也会变大，所以滑动变阻器的最大值由电压表的最大量程决定。

二、并联电路中滑动变阻器的取值范围并联电路中，由于各支路两端的电压等于电源电压，所以电压表的安全问题一般不会考虑。

滑动变阻器的阻值范围主要由支路或者干路的电流表的量程决定。

一、串联电路中滑动变阻器的取值范围 (1) 电压表与定值电阻并联例 1.标有“2V 0.5A ”字样的小灯泡和标有“20Ω1A ”字样的滑动变阻器。

连接在如图所示的电路中。

已知电源电压为6V ，电流表的量程为“00.6A -”。

电压表的量程为“03V -”。

闭合开关。

移动滑动变阻器滑片。

在不烧坏各元件的前提下求：滑片的移动方向所在支路电阻大（小）所在支路电流小（大）干路电流小（大）另一条支路电压、电阻和电流都不变，不受影响（1）电流表的取值范围； （2）变阻器的取值范围；【答案】：（1）变阻器的取值范围为8~20ΩΩ； （2）电流表的取值范围为0.25~0.5A A ； （3）电压表的取值范围为1~2V V 。

【解析】：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。

因串联电路中各处的电流相等，且灯泡的额定电流为0.5A ，电流表的量程为0~0.6A ，变阻器允许通过的最大电流为1A ，所以，电路中的最大电流0.5I A =大，此时灯泡两端电压表的示数最大2L U V =大，变阻器接入电路中的电阻最小， 由UI R=可得，电路中的总电阻和灯泡的电阻分别为： 6120.5U VR I A===Ω总大，240.5L L L U V R I A ===Ω， 因串联电路中总电阻等于各分电阻之和， 所以，变阻器接入电路中的最小阻值：1248L R R R =-=Ω-Ω=Ω总小。

专题：滑动变阻器的取值范围的计算1．如图所示,小灯泡电阻为12Ω且保持不变，滑动变阻器最大阻值为100Ω，电源电压恒为18V,要求闭合开关后两电表的示数均不超过所选量程(电流表所选量程0﹣0。

6A，电压表所选量程为0﹣15V）．滑动变阻器在移动过程中，下列说法正确的是( ）第1题图第2题图第3题图A．电压表跟电流表比值始终不变B．通过小灯泡的最大电流可为1.5AC．电压表的示数最小示数为0V D．滑动变阻器的取值范围为18Ω~60Ω2．如图甲所示,已知电流表的量程为0～0。

6A,电压表的量程为0～15V，滑动变阻器R2的规格为“50Ω 0。

5A"。

闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示，在保证电路安全的前提下，下列说法中正确的是（）A．电源电压为9V B．R1的阻值为20ΩC．滑动变阻器的取值范围是2Ω～50ΩD．电路中电流不能超过0。

6A3．如图所示的电路中,电源电压为4.5V 不变,电阻R1标有“6Ω 0.5A"，滑动变阻器R2标有“30Ω 1A”，电流表的量程为“0~0。

6A”，电压表的量程为“0～3V”,滑片移动时，为了保护各电表和元件，下列说法正确的是（）A．滑动变阻器阻值范围为3Ω～8ΩB．电压表变化范围为1V～3VC．电流表变化范围为0。

5A～0。

25A D．滑动变阻器的取值范围为6Ω～12Ω4．如图为小明做“伏安法测电阻”的实验电路图，图中有电流表（量程0﹣0.6A，0﹣3A）、电压表，（量程0﹣3V,0﹣15V)、滑动变阻器（最大阻值为12Ω)、被测电阻R x（约6Ω，按6Ω计算)及由三节新干电池串联组成的电源。

若实验要求电表指针不超过量程,且几次测量指针都偏过电表刻度盘的中线。

则变阻器连入电路的阻值取值范围是（）A．3Ω～12ΩB．15Ω～12ΩC．15Ω～9ΩD．3Ω～9Ω第4题图第5题图5．在“探究电流与电阻的关系"实验中,现有器材如下：电源（电压为4。

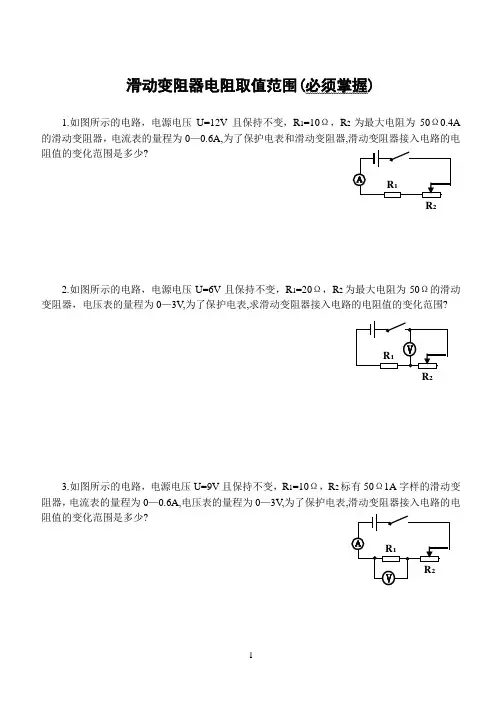

滑动变阻器电阻取值范围(必须掌握)
1.如图所示的电路，电源电压U=12V 且保持不变，R 1=10Ω，R 2为最大电阻为50Ω0.4A 的滑动变阻器，电流表的量程为0—0.6A,为了保护电表和滑动变阻器,滑动变阻器接入电路的电阻值的变化范围是多少?
2.如图所示的电路，电源电压U=6V 且保持不变，R 1=20Ω，R 2为最大电阻为50Ω的滑动变阻器，电压表的量程为0—3V ,为了保护电表,求滑动变阻器接入电路的电阻值的变化范围?
3.如图所示的电路，电源电压U=9V 且保持不变，R 1=10Ω，R 2标有50Ω1A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?
2
2
4. 如图所示的电路，电源电压U=6V 且保持不变，R 1=60Ω，R 2标有50Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?
5.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2为最大电阻为50Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?
6. 如图所示的电路，电源电压U=10V 且保持不变，R 1=50Ω，R 2标有100Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?。

滑动变阻器取值范围专题一、计算题1、如图所示，电源电压保持不变，R 1、R 2为定值电阻，开关S 3始终闭合。

闭合开关S 1、断开开关S 2，滑动变阻器的滑片置于某位置M 时（图中未标出），滑动变阻器的阻值为R M ，电流表的示数为I 1，滑动变阻器的电功率P M 为0.4W 。

保持开关S 1闭合、开关S 2断开，将滑动变阻器的滑片置于某位置N 时（图中未标出），滑动变阻器的阻值为R N ，电流表的示数为I 2，电压表的示数为U 1，滑动变阻器的电功率P N 仍为0.4W 。

断开开关S 1、闭合开关S 2，滑动变阻器的滑片仍置于位置N 时，电压表的示数变为U 2。

已知I 1:I 2=2:1，U 1:U 2=7:9。

求：（1）滑动变阻器接入电路的阻值R M 与R N 之比； （2）定值电阻R 1与R 2的阻值之比；（3）改变开关状态和调节滑动变阻器的阻值，使电路的电功率最大，求出电路的最大电功率。

2、如图所示，电源电压保持不变。

当开关1S 闭合、2S 断开，滑动变阻器的滑片P 移到右端时，电阻3R 的电功率为3P ，电流表的示数为1I ；当开关1S 断开、2S 闭合时，电阻3R 的电功率为3P '，电流表的示数为2I ；当开关1S 、2S 断开，滑动变阻器的滑片P 在中点时，电压表1V 的示数为1U ，电压表2V 的示数为2U ，滑动变阻器的电功率为2P 。

已知3316P P '=，212U U =，2 2.7W P =。

求：（1）12I I =∶？（2）电阻3R 的电功率3P ；（3）通过闭合或断开开关及移动滑动变阻器的滑片P ，求电路消耗的最大电功率。

3、如图所示的电路中，电阻R1=30欧，滑动变阻器R2标有“100欧 2A ”字样，电流表的量程为0~0.6安，电压表的量程为0~15伏。

闭合电键S 后，滑动变阻器的滑片处于某一位置时，电压表的示数为9伏，电流表的示数为0.5安。

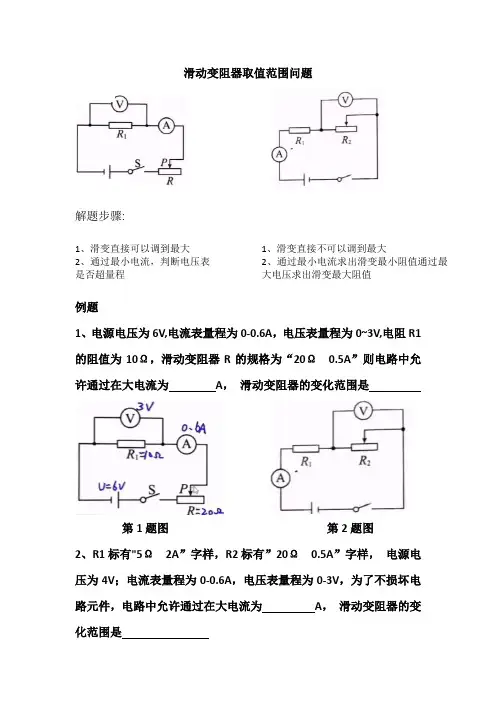

滑动变阻器取值范围问题
解题步骤:
1、滑变直接可以调到最大
2、通过最小电流，判断电压表
是否超量程
例题
1、电源电压为6V,电流表量程为0-0.6A ，电压表量程为0~3V,电阻R1的阻值为10Ω，滑动变阻器R 的规格为“20Ω 0.5A ”则电路中允
许通过在大电流为 A ， 滑动变阻器的变化范围是
第1题图 第2题图
2、R1标有"5Ω 2A ”字样，R2标有”20Ω 0.5A ”字样， 电源电压为4V ；电流表量程为0-0.6A ，电压表量程为0-3V ，为了不损坏电路元件，电路中允许通过在大电流为 A ， 滑动变阻器的变化范围是
1、滑变直接不可以调到最大
2、通过最小电流求出滑变最小阻值通过最大电压求出滑变最大阻值。

有关欧姆定律计算的题型及解题技巧欧姆定律是电学中的基本定律，它反映了电流、电压、电阻三者之间的定量关系。

此定律是电学的重点知识之一，也是今后学习电功率和家庭电路等知识的必备知识。

因此欧姆定律具有承上启下的作用，而且它的应用与技术和社会相关联。

所以同学们一定要打好基础。

有关欧姆定律的计算分为以下几种题型。

1.滑动变阻器的取值范围1、电压表在滑动变阻器两端例1、如图1，电源4.5V，R1为5Ω，滑动变阻器R2的最大阻值为20Ω，电流表量程0～0.6A，电压表量程0～3V。

为保护电路元件，则滑动变阻器允许接入电路的阻值范围为分析：首先分析电路，这是一个串联电路，电压表测的是滑动变阻器两端的电压，当滑动变阻器的阻值变小时，电压表的示数变小，而电流表的示数变大，为保护电流表，滑动变阻器取最小值，所以当电流表的示数为0.6A时，滑动变阻器接入电路的电阻最小，此时电路总电阻的最小值为R总min=U/Imax=4.5V/0.6A=7.5Ω，所以R滑min==R总min—R1=7.5Ω—5Ω=2.5Ω；当滑动变阻器的阻值变大时，电压表示数变大，而电流表示数变小，所以为了保护电压表，滑动变阻器取最大值，也就是说，当电压表示数为3V时，滑动变阻器的电阻最大。

所以U1min=U—U2max=4.5V—3V=1.5V，此时电路中的最小电流Imin=U1min/R1=1.5V/5Ω=0.3A，所以R滑max=U2max/Imin=3V/0.3A=10Ω，所以滑动变阻器允许接入电路的阻值范围为2.5Ω------10Ω解题思路：此类习题求滑动变阻器的最小值的方法：先求R总min=U/Imax 再求R滑min==R总min—R定；或者是先求定值电阻的电大电压，U定max=Imax.R定，再求滑动变阻器的最小电压U滑min=U—U定max，再求滑动变阻器的阻值R滑min=U滑min/Imax；或者根据串联电路的电压分配ImaxR定/（U—ImaxR定）=R定/R滑min，也可求解；求滑动变阻器的最大值的方法：先求Imin=（U—Umax）/R定，再求R滑max=Umax/Imin；或者先求Imin=（U—Umax）/R定，再求R总max=U/Imin再求R滑max=R总max—R定；或者是根据串联电路的电压分配（U—Umax）/Umax=R定/R滑max，也可求解。

中考物理培优专题—滑动变阻器阻值取值范围1.在这个电路中，电源电压为12V，R1为10Ω，R2为最大电阻为50Ω、0.4A的滑动变阻器。

为了保护电表和滑动变阻器，滑动变阻器接入电路的电阻值的变化范围是多少？2.在这个电路中，电源电压为6V，R1为20Ω，R2为最大电阻为50Ω的滑动变阻器，电压表的量程为-3V。

为了保护电表，求滑动变阻器接入电路的电阻值的变化范围？3.在这个电路中，电源电压为9V，R1为10Ω，R2标有50Ω、1A字样的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-3V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？4.在这个电路中，电源电压为6V，R1为60Ω，R2标有50Ω、2A字样的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-15V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？5.在这个电路中，电源电压为8V，R1为6Ω，R2为最大电阻为50Ω的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-3V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？6.在这个电路中，电源电压为8V，R1为6Ω，R2标有50Ω、0.4A字样的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-3V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？7.在这个电路中，电源电压为4.5V，R1为5Ω，R2为最大电阻为20Ω的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-3V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？8.在这个电路中，电源电压为10V，R1为50Ω，R2标有100Ω、2A字样的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-15V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？答案：1、(20Ω-50Ω) 2、(0Ω-20Ω) 3、(20Ω-50Ω) 4、(12Ω-50Ω)。

滑动变阻器的取值范围的计算集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）专题：滑动变阻器的取值范围的计算1．如图所示，小灯泡电阻为12Ω且保持不变，滑动变阻器最大阻值为100Ω，电源电压恒为18V，要求闭合开关后两电表的示数均不超过所选量程（电流表所选量程0﹣0.6A，电压表所选量程为0﹣15V）．滑动变阻器在移动过程中，下列说法正确的是（）第1题图第2题图第3题图A．电压表跟电流表比值始终不变 B．通过小灯泡的最大电流可为1.5AC．电压表的示数最小示数为0V D．滑动变阻器的取值范围为18Ω～60Ω2．如图甲所示，已知电流表的量程为0～0.6A，电压表的量程为的规格为“50Ω0.5A”。

闭合开关S后，调节滑0～15V，滑动变阻器R2动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示，在保证电路安全的前提下，下列说法中正确的是（）A．电源电压为9V B．R的阻值为20Ω1C．滑动变阻器的取值范围是2Ω～50Ω D．电路中电流不能超过0.6A3．如图所示的电路中，电源电压为 4.5V 不变，电阻 R标有“6Ω1标有“30Ω1A”，电流表的量程为“0～0.5A”，滑动变阻器 R20.6A”，电压表的量程为“0～3V”，滑片移动时，为了保护各电表和元件，下列说法正确的是（）A．滑动变阻器阻值范围为 3Ω～8Ω B．电压表变化范围为1V～3VC．电流表变化范围为 0.5A～0.25A D．滑动变阻器的取值范围为 6Ω～12Ω4．如图为小明做“伏安法测电阻”的实验电路图，图中有电流表（量程0﹣0.6A，0﹣3A）、电压表，（量程0﹣3V，0﹣15V）、滑动变阻器（最大阻值为12Ω）、被测电阻Rx（约6Ω，按6Ω计算）及由三节新干电池串联组成的电源。

若实验要求电表指针不超过量程，且几次测量指针都偏过电表刻度盘的中线。

则变阻器连入电路的阻值取值范围是（）A．3Ω～12Ω B．15Ω～12Ω C．15Ω～9Ω D．3Ω～9Ω第4题图第5题图5．在“探究电流与电阻的关系”实验中，现有器材如下：电源（电压为4.5V），四个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω），标有“×Ω1A”的滑动变阻器（阻值模糊不清），电压表（可用量程：0﹣3V、0﹣15V），电流表（可用量程：0﹣0.6A），导线，开关。

2024年中考物理专题复习—电路安全与电路元件的阻值范围一、电路安全技巧1.为了元件安全，串联电路中应选择最小的安全电流——串小流例1.不损坏电学元件情况下，求电源电压的最大值。

解：为了元件安全，最大电流I =0.8AU 总=IR 总=0.8A ×（20Ω+40Ω）=48V∴U 总max =48V技巧2.为了元件安全，并联电路中应选择最小的安全电压——并小压例2.不损坏电学元件情况下，求电源电压的最大值以及总电流。

解：U １=I １R １=1A ×20Ω=20VU 2=I 2R 2=0.8A ×40Ω=32V∵R 1、R 2并联，U 1=U 2=U 总为了元件的安全，电源电压取20V ∴11120V 1A 20U I R ===Ω，22220V 0.5A 40U I R ===Ω总电流：I 总=I 1+I 2=1A+0.5A=1.5A例3.灯泡铭牌标有“4.8V 0.3A ”，电源电压为6V ，为使灯泡正常发光，需串联多大电阻。

解：U R =6V －4.8V=1.2V ，I =0.3A1.2V 40.3AR U R I ===Ω例4.上题中，若串联的是最大阻值为20Ω的滑动变阻器，求：滑动变阻器的变化范围。

解：（1）当滑片P 向左移，R 滑↓，电流I ↑电路中的最大电流I =0.3.A滑动变阻器的电压U 滑=U 总－U 灯=6V －4.8V =1.2V 此时：滑动变阻器有最小电阻：min 1.2V 40.3AU R I ===Ω滑滑（2）当滑片P 向右移，R 滑↑，电流I ↓，灯泡不被损坏此时：滑动变阻器有最大电阻：R 滑max =20Ω综上所述：滑动变阻器的阻值变化范围：4Ω~20Ω二、滑动变阻器的变化范围问题1.电压表并联在定值电阻两端例5.已知：定值电阻R 1=6Ω，滑动变用器最大阻值是50Ω，电流表量程是0~0.6A ，电压表量程是0~3V ，为保护电表及电路元件，求：滑动变阻器的阻值变化范围。
