(整理)音量电位器阻值的选取

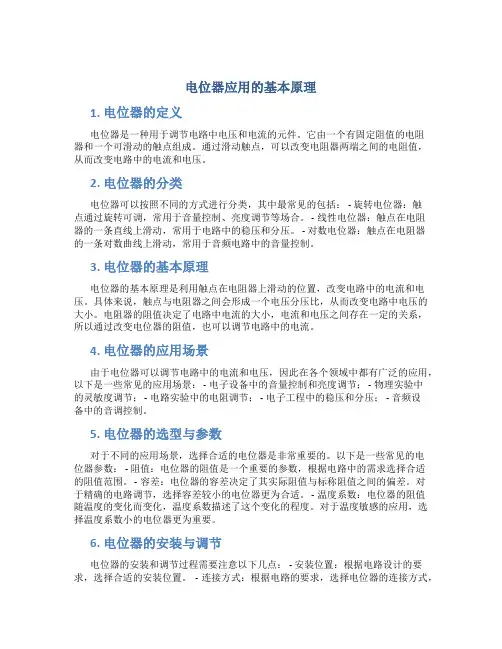

电位器应用的基本原理1. 电位器的定义电位器是一种用于调节电路中电压和电流的元件。

它由一个有固定阻值的电阻器和一个可滑动的触点组成。

通过滑动触点，可以改变电阻器两端之间的电阻值，从而改变电路中的电流和电压。

2. 电位器的分类电位器可以按照不同的方式进行分类，其中最常见的包括： - 旋转电位器：触点通过旋转可调，常用于音量控制、亮度调节等场合。

- 线性电位器：触点在电阻器的一条直线上滑动，常用于电路中的稳压和分压。

- 对数电位器：触点在电阻器的一条对数曲线上滑动，常用于音频电路中的音量控制。

3. 电位器的基本原理电位器的基本原理是利用触点在电阻器上滑动的位置，改变电路中的电流和电压。

具体来说，触点与电阻器之间会形成一个电压分压比，从而改变电路中电压的大小。

电阻器的阻值决定了电路中电流的大小，电流和电压之间存在一定的关系，所以通过改变电位器的阻值，也可以调节电路中的电流。

4. 电位器的应用场景由于电位器可以调节电路中的电流和电压，因此在各个领域中都有广泛的应用，以下是一些常见的应用场景： - 电子设备中的音量控制和亮度调节； - 物理实验中的灵敏度调节； - 电路实验中的电阻调节； - 电子工程中的稳压和分压； - 音频设备中的音调控制。

5. 电位器的选型与参数对于不同的应用场景，选择合适的电位器是非常重要的。

以下是一些常见的电位器参数： - 阻值：电位器的阻值是一个重要的参数，根据电路中的需求选择合适的阻值范围。

- 容差：电位器的容差决定了其实际阻值与标称阻值之间的偏差。

对于精确的电路调节，选择容差较小的电位器更为合适。

- 温度系数：电位器的阻值随温度的变化而变化，温度系数描述了这个变化的程度。

对于温度敏感的应用，选择温度系数小的电位器更为重要。

6. 电位器的安装与调节电位器的安装和调节过程需要注意以下几点： - 安装位置：根据电路设计的要求，选择合适的安装位置。

- 连接方式：根据电路的要求，选择电位器的连接方式，包括串联和并联等。

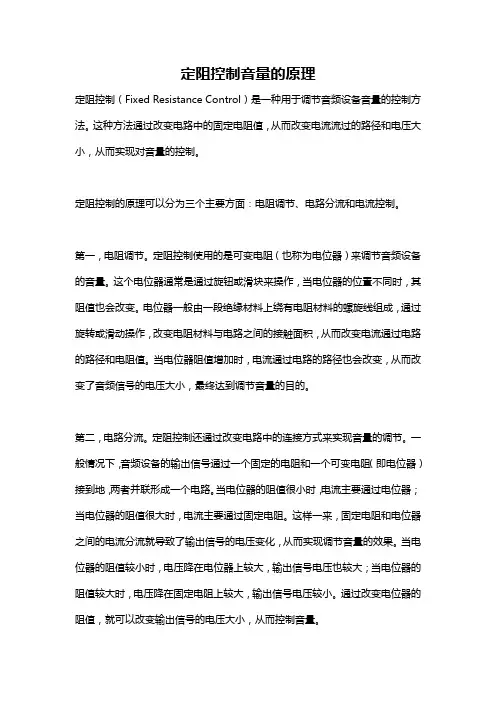

定阻控制音量的原理定阻控制（Fixed Resistance Control）是一种用于调节音频设备音量的控制方法。

这种方法通过改变电路中的固定电阻值，从而改变电流流过的路径和电压大小，从而实现对音量的控制。

定阻控制的原理可以分为三个主要方面：电阻调节、电路分流和电流控制。

第一，电阻调节。

定阻控制使用的是可变电阻（也称为电位器）来调节音频设备的音量。

这个电位器通常是通过旋钮或滑块来操作，当电位器的位置不同时，其阻值也会改变。

电位器一般由一段绝缘材料上绕有电阻材料的螺旋线组成，通过旋转或滑动操作，改变电阻材料与电路之间的接触面积，从而改变电流通过电路的路径和电阻值。

当电位器阻值增加时，电流通过电路的路径也会改变，从而改变了音频信号的电压大小，最终达到调节音量的目的。

第二，电路分流。

定阻控制还通过改变电路中的连接方式来实现音量的调节。

一般情况下，音频设备的输出信号通过一个固定的电阻和一个可变电阻（即电位器）接到地，两者并联形成一个电路。

当电位器的阻值很小时，电流主要通过电位器；当电位器的阻值很大时，电流主要通过固定电阻。

这样一来，固定电阻和电位器之间的电流分流就导致了输出信号的电压变化，从而实现调节音量的效果。

当电位器的阻值较小时，电压降在电位器上较大，输出信号电压也较大；当电位器的阻值较大时，电压降在固定电阻上较大，输出信号电压较小。

通过改变电位器的阻值，就可以改变输出信号的电压大小，从而控制音量。

第三，电流控制。

音频设备在输出信号的形成过程中，会通过放大器等电路对输入信号进行放大。

因此，定阻控制还是通过控制输入信号的电流大小，从而间接地控制输出信号的电流和音量。

当电位器的阻值较小时，输入信号的电流较大，经过放大之后，输出信号的电流也较大，音量也就较大；当电位器的阻值较大时，输入信号的电流较小，经过放大之后，输出信号的电流也较小，音量也就较小。

通过改变电位器的阻值，可以改变输入信号的电流大小，从而控制输出信号的电流和音量。

电位器阻值范围摘要：一、电位器的基本概念与作用二、电位器的阻值范围含义与选择三、电位器阻值与实际应用关系的探讨正文：一、电位器的基本概念与作用电位器，又称为可调电阻，是一种电子元件，具有可调阻值特性。

它的工作原理是通过改变电阻丝的长度来调整阻值，从而实现对电路中电流、电压等参数的调节。

电位器广泛应用于各种电子设备中，如音响、仪器、电风扇等，以满足不同场合对电阻需求的变化。

二、电位器的阻值范围含义与选择电位器的阻值范围是指电阻丝在调整到最大和最小阻值时所覆盖的阻值区间。

例如，一款标称值为100K的电位器，其阻值范围理论上为0~100K。

在实际应用中，电位器的阻值选择需根据电路需求和设备性能来确定。

对于可调电位器的阻值选择，一般原则是：阻值应小于或等于负载设备的阻值，功率要大于负载设备的功率。

以电风扇为例，如果电位器的阻值过大，会导致电风扇转速过低；阻值过小，则可能导致电风扇转速过高。

因此，在选择电位器时，应根据负载设备的实际需求来确定合适的阻值。

三、电位器阻值与实际应用关系的探讨在实际应用中，电位器的阻值选择直接影响到电路的性能。

以音响设备为例，如果电位器的阻值选择不当，可能导致音质受损、设备容易过热等问题。

因此，在音响设备中，一般会选择阻值范围在27-30欧姆的电位器，以保证音响设备的性能和稳定性。

此外，在某些特定场合，如高精度仪器、传感器等，电位器的阻值选择尤为重要。

因为这些设备对电阻的稳定性、线性度等指标有较高要求，选用合适的电位器有助于提高测量精度、减少误差。

总之，电位器的阻值选择应根据实际应用需求和设备性能来确定，以实现最佳的使用效果。

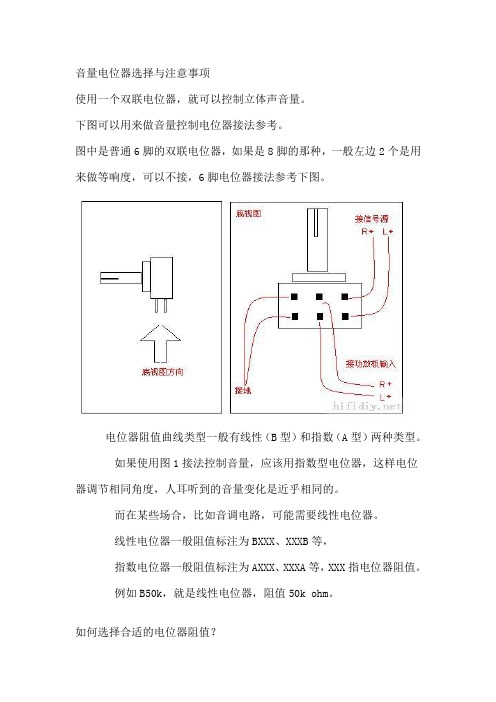

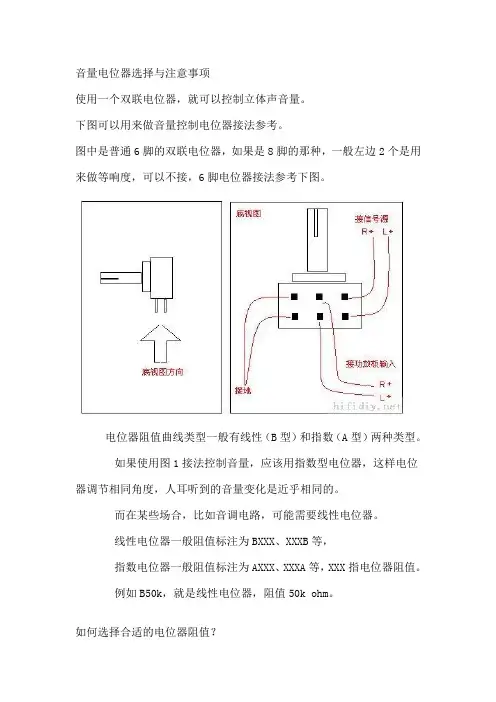

音量电位器选择与注意事项
使用一个双联电位器，就可以控制立体声音量。

下图可以用来做音量控制电位器接法参考。

图中是普通6脚的双联电位器，如果是8脚的那种，一般左边2个是用来做等响度，可以不接，6脚电位器接法参考下图。

电位器阻值曲线类型一般有线性（B型）和指数（A型）两种类型。

如果使用图1接法控制音量，应该用指数型电位器，这样电位器调节相同角度，人耳听到的音量变化是近乎相同的。

而在某些场合，比如音调电路，可能需要线性电位器。

线性电位器一般阻值标注为BXXX、XXXB等，
指数电位器一般阻值标注为AXXX、XXXA等，XXX指电位器阻值。

例如B50k，就是线性电位器，阻值50k ohm。

如何选择合适的电位器阻值？
应该根据前后级电路的输出、输入阻抗来定。

例如一般集成芯片功放（如对称3886功放板），输入阻抗都在100k，搭配的双运放前级输出阻抗不超过几k欧姆，所以用50～100k欧姆电位器即可达到阻抗匹配。

补充：电位器使用除了要按上图正确接线，还要注意外壳（金属柄）要接地；如果电位器已经安装在金属机壳上，机壳做接地即可。

故障判断：良好的电位器和正确的接法应该有以下特征：
1、旋动旋钮音量增减均匀（顺时针音量增，逆时针音量减）；
2、旋动过程扬声器不应产生“沙沙……”、“咯咯……”噪音，否则是电位器不良；
3、音量旋到最小，应该听不到任何声音（俗称：声音关死了-_-）；
4、电位器旋动手感良好，有均匀的阻力。

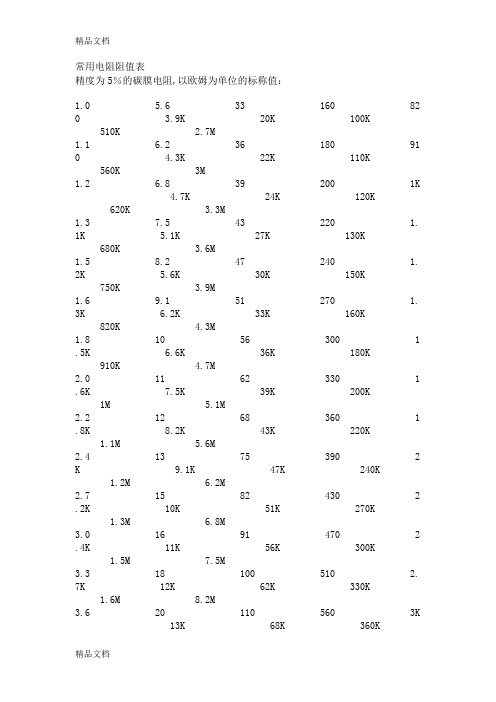

常用电阻阻值表精度为5％的碳膜电阻,以欧姆为单位的标称值：1.0 5.6 33 160 82 0 3.9K 20K 100K510K 2.7M1.1 6.2 36 180 91 0 4.3K 22K 110K560K 3M1.2 6.8 39 200 1K4.7K 24K 120K620K 3.3M1.3 7.5 43 220 1. 1K 5.1K 27K 130K 680K 3.6M1.5 8.2 47 240 1. 2K 5.6K 30K 150K 750K 3.9M1.6 9.1 51 270 1. 3K 6.2K 33K 160K 820K 4.3M1.8 10 56 300 1 .5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1 .6K 7.5K 39K 200K 1M 5.1M2.2 12 68 360 1 .8K 8.2K 43K 220K1.1M 5.6M2.4 13 75 390 2 K 9.1K 47K 240K1.2M 6.2M2.7 15 82 430 2 .2K 10K 51K 270K1.3M 6.8M3.0 16 91 470 2 .4K 11K 56K 300K1.5M 7.5M3.3 18 100 510 2. 7K 12K 62K 330K1.6M 8.2M3.6 20 110 560 3K13K 68K 360K1.8M 9.1M3.9 22 120 620 3. 2K 15K 75K 390K 2M 10M4.3 24 130 680 3. 3K 16K 82K 430K2.2M 15M4.7 27 150 750 3. 6K 18K 91K 470K2.4M 22M5.1 30精度为1％的金属膜电阻,以欧姆为单位的标称值：10 33 100 3321K 3.32K 10.5K 34K 107K 357K10.2 33.2 102 340 1.0 2K 3.4K 10.7K 34.8K110K 360K10.5 34 105 348 1 .05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.0 7K 3.57K 11.3K 36K115K 374K11 35.7 110 357 1 .1K 3.6K 11.5K 36.5K 118K 383K11.3 36 113 360 1 .13K 3.65K 11.8K 37.4K120K 390K11.5 36.5 115 365 1.1 5K 3.74K 12K 38.3K121K 392K11.8 37.4 118 374 1.1 8K 3.83K 12.1K 39K124K 402K12 38.3 120 383 1 .2K 3.9K 12.4K 39.2K 127K 412K12.1 39 121 390 1 .21K 3.92K 12.7K 40.2K130K 422K12.4 39.2 124 392 1.2 4K 4.02K 13K 41.2K133K 430K12.7 40.2 127 402 1.2 7K 4.12K 13.3K 42.2K137K 432K13 41.2 130 412 1 .3K 4.22K 13.7K 43K 140K 442K13.3 42.2 133 422 1.3 3K 4.32K 14K 43.2K143K 453K13.7 43 137 430 1 .37K 4.42K 14.3K 44.2K147K 464K14 43.2 140 432 1 .4K 4.53K 14.7K 45.3K150K 470K14.3 44.2 143 442 1.4 3K 4.64K 15K 46.4K154K 475K14.7 45.3 147 453 1.4 7K 4.7K 15.4K 47K158K 487K15 46.4 150 464 1 .5K 4.75K 15.8K 47.5K160K 499K15.4 47 154 470 1 .54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.5 8K 4.99K 16.2K 49.9K165K 523K16 48.7 160 487 1 .6K 5.1K 16.5K 51K 169K 536K16.2 49.9 162 499 1.6 2K 5.11K 16.9K 51.1K174K 549K16.5 51 165 510 1 .65K 5.23K 17.4K 52.3K178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K180K 562K17.4 52.3 174 523 1.7 4K 5.49K 18K 54.9K182K 576K17.8 53.6 178 536 1.7 8K 5.6K 18.2K 56K187K 590K18 54.9 180 549 1 .8K 5.62K 18.7K 56.2K191K 604K18.2 56 182 560 1 .82K 5.76K 19.1K 57.6K196K 619K18.7 56.2 187 562 1.8 7K 5.9K 19.6K 59K200K 620K19.1 57.6 191 565 1.9 1K 6.04K 20K 60.4K205K 634K19.6 59 196 578 1 .96K 6.19K 20.5K 61.9K210K 649K20 60.4 200 590 2 K 6.2K 21K 62K 215K 665K20.5 61.9 205 604 2.0 5K 6.34K 21.5K 63.4K220K 680K21 62 210 6192.1K 6.49K 22K 64.9K221K 681K21.5 63.4 215 620 2.1 5K 6.65K 22.1K 66.5K226K 698K22 64.9 220 634 2 .2K 6.8K 22.6K 68K 232K 715K22.1 66.5 221 649 2.2 1K 6.81K 23.2K 68.1K237K 732K22.6 68 226 665 2 .26K 6.98K 23.7K 69.8K240K 750K23.2 68.1 232 680 2.3 2K 7.15K 24K 71.5K243K 768K23.7 69.8 237 681 2.3 7 7.32K 24.3K 73.2K249K 787K24 71.5 240 698 2 .4K 7.5K 24.9K 75K 255K 806K24.3 73.2 243 715 2.4 3K 7.68K 25.5K 76.8K261K 820K24.7 75 249 732 2 .49K 7.87K 26.1K 78.7K267K 825K24.9 75.5 255 750 2.5 5K 8.06K 26.7K 80.6K270K 845K25.5 76.8 261 768 2.6 1K 8.2K 27K 82K 274K 866K26.1 78.7 267 787 2.6 7K 8.25K 27.4K 82.5K280K 887K26.7 80.6 270 806 2.7 K 8.45K 28K 84.5K287K 909K27 82 274 8202.74K 8.66K 28.7K 86.6K294K 910K27.4 82.5 280 825 2.8 K 8.8K 29.4K 88.7K300K 931K28 84.5 287 845 2 .87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.9 4K 9.09K 30.1K 91K309K 976K29.4 88.7 300 887 3.0 K 9.1K 30.9K 93.1K316K 1.0M30 90.9 301 909 3 .01K 9.31K 31.6K 95.3K324K 1.5M30.1 91 309 910 3 .09K 9.53K 32.4K 97.6K330K 2.2M30.9 93.1 316 931 3.1 6K 9.76K 33K 100K332K31.6 95.3 324 953 3.2 4K 10K 33.2K 102K340K电阻本身的阻值常用的有161种1，1.1，1.2，1.3，1.5，1.6，1.82，2.2，2.4，2.7，3，3.3，3.6，3.94.3，4.75.1，5.66.2，6.87.58.29.110，11，12，13，15，16，1820，22，24，2730，33，36，3943，4751，5662，687582，81100，110，120，130，150 ，160，180 200，220，240，270300，330，360，390430，470510，560620，6807508209101K，1.1K，1.2K，1.3K，1.5K，1.6K，1.8K 2K，2.2K，2.4K，2.7K3K，3.3K，3.6K，3.9K4.3K，4.7K5.1K，5.6K6.2K，6.8K，7.5K8.2K9.1K10K，11K，12K，13K，15K，16K，18K20K，22K，24K，27K30K，33K，36K，39K43K，47K51K，56K62K，68K75K82K91K100K，110K，120K，130K，150K，160K，180K200K，220K，240K，270K，300K，330K，360K，390K430K，470K510K，560K620K，680K750K，820K910K1M，1.1M，1.2M，1.3M，1.5M，1.6M，1.8M2M，2.2M，2.4M，2.7M3M，3.3M，3.6M，3.9M4.4M，4.7M几种常用电位器型号与规格1．有机实芯电位器由导电材料与有机填料、热固性树脂配制成电阻粉，经过热压，在基座上形成实芯电阻体。

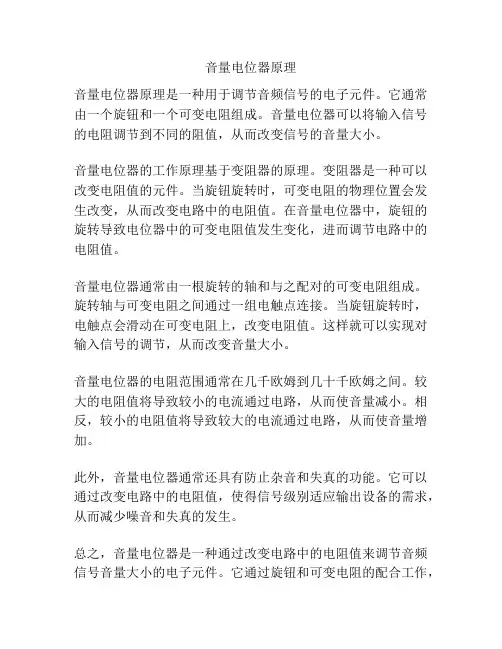

音量电位器原理
音量电位器原理是一种用于调节音频信号的电子元件。

它通常由一个旋钮和一个可变电阻组成。

音量电位器可以将输入信号的电阻调节到不同的阻值，从而改变信号的音量大小。

音量电位器的工作原理基于变阻器的原理。

变阻器是一种可以改变电阻值的元件。

当旋钮旋转时，可变电阻的物理位置会发生改变，从而改变电路中的电阻值。

在音量电位器中，旋钮的旋转导致电位器中的可变电阻值发生变化，进而调节电路中的电阻值。

音量电位器通常由一根旋转的轴和与之配对的可变电阻组成。

旋转轴与可变电阻之间通过一组电触点连接。

当旋钮旋转时，电触点会滑动在可变电阻上，改变电阻值。

这样就可以实现对输入信号的调节，从而改变音量大小。

音量电位器的电阻范围通常在几千欧姆到几十千欧姆之间。

较大的电阻值将导致较小的电流通过电路，从而使音量减小。

相反，较小的电阻值将导致较大的电流通过电路，从而使音量增加。

此外，音量电位器通常还具有防止杂音和失真的功能。

它可以通过改变电路中的电阻值，使得信号级别适应输出设备的需求，从而减少噪音和失真的发生。

总之，音量电位器是一种通过改变电路中的电阻值来调节音频信号音量大小的电子元件。

它通过旋钮和可变电阻的配合工作，
实现对输入信号的调节。

在实际应用中，音量电位器还能够减少噪音和失真，提供更好的音频体验。

如何选用合适的电位器电位器是一种常见的电子元器件，用于调节电路中的电压或电流。

它具有调节范围广、可靠性高的特点，因此在电子设备中得到广泛应用。

选择合适的电位器是确保电路正常工作的重要步骤，下面将介绍一些选用电位器的基本原则和注意事项。

首先，确定你所需的电位器类型。

常见的电位器类型有可变电阻式电位器和可变电容式电位器。

可变电阻式电位器用于调节电路中的电压，而可变电容式电位器主要用于调节电路中的电流。

所以，你需要根据你的具体需求选择合适的电位器类型。

接下来，确定所需的电位器值。

电位器的阻值通常由电阻值表示，单位为欧姆（Ω）。

正确选择电位器值很重要，因为它将直接影响到电路的工作性能。

较大的电位器值可以提供更大的调节范围，但可能会导致电阻的不稳定性增加。

较小的电位器值可以提供更高的精确性，但调节范围较小。

因此，你需要根据你的具体需求，权衡这两个方面，选择合适的电位器值。

此外，还需要注意电位器的功率。

电位器的功率指的是它能够承受的最大功率。

选择合适的电位器功率是确保电路正常工作的关键。

如果电位器功率较低，可能会导致过热和烧毁。

因此，你需要根据电路中的功率需求，选择能够承受该功率的电位器。

还有一个需要考虑的因素是电位器的尺寸。

电位器的尺寸通常由宽度、高度和深度表示。

选择合适的电位器尺寸是确保电位器能够适应你的电路的物理空间要求的重要因素。

如果电位器尺寸太大，可能无法安装在电路板上，而太小的电位器可能无法提供足够的调节范围。

因此，你需要根据你的电路的物理空间要求，选择合适的电位器尺寸。

最后，还需要考虑电位器的可靠性和稳定性。

电位器的可靠性是指它在长时间使用过程中能够保持其性能不变的能力。

电位器的稳定性是指它在不同工作条件下能够提供相同的调节范围和阻值的能力。

选择具有高可靠性和稳定性的电位器是确保电路正常工作的关键。

通常，你可以通过查看电位器的技术规格和选择来评估其可靠性和稳定性。

综上所述，选择合适的电位器是确保电路正常工作的关键步骤。

如何正确选择电路中的电位器电位器，也称为可调电阻器或电压分压器，是电路中常用的元件之一。

它可以用来调节电路中的电压、电流和功率等参数，起到精确控制的作用。

正确选择电路中的电位器对于电路的正常运行和性能优化至关重要。

本文将介绍如何正确选择电路中的电位器。

一、电位器的基本原理电位器是由一个可变的电阻组成的，其内部结构通常包括一个旋转轴和一个旋转电阻。

通过旋转电阻器，可以改变电位器两个接口之间的电阻值，从而实现对电路中电流和电压的调节。

二、选择电位器的参数在选择电位器时，我们需要考虑以下几个参数：1. 额定电阻值：电位器具有一定的电阻范围，我们需要根据具体的电路要求选择合适的额定电阻值。

一般来说，额定电阻值应略大于电路中实际使用的电阻值，以确保能够满足电路的需求。

2. 额定功率：电位器的额定功率是指其能够承受的最大功率。

在选择电位器时，需要根据电路中的电流和电压来确定合适的额定功率。

若电路中的功率较高，应选择功率较大的电位器以避免过载和损坏。

3. 分辨率：电位器的分辨率是指电位器调节时的最小变化量。

在一些对调节精度要求较高的电路中，需要选择分辨率较高的电位器，以确保能够满足精确调节的需求。

4. 温度系数：电位器的温度系数是指在不同温度下电位器电阻值变化的比例。

在一些对温度变化敏感的电路中，需要选择温度系数较小的电位器，以确保调节的稳定性。

三、选择不同类型的电位器根据具体的电路应用需求，我们可以选择不同类型的电位器，如下所示：1. 旋转电位器：旋转电位器是最常见的一种类型，其通过旋转变化电阻值。

根据旋转轴的不同位置，可以分为单圈和多圈两种。

单圈旋转电位器适用于调节幅度较小的电路，而多圈旋转电位器适用于需要大范围调节的电路。

2. 滑动电位器：滑动电位器是通过滑动触点变化电阻值。

它适用于一些对调节灵敏度和稳定性要求较高的电路，如音量调节器等。

3. 数字电位器：数字电位器是指使用数字信号来控制电位器的调节，具有较高的精度和稳定性，适用于一些对调节精度要求较高的电路，如高精度测试仪器等。

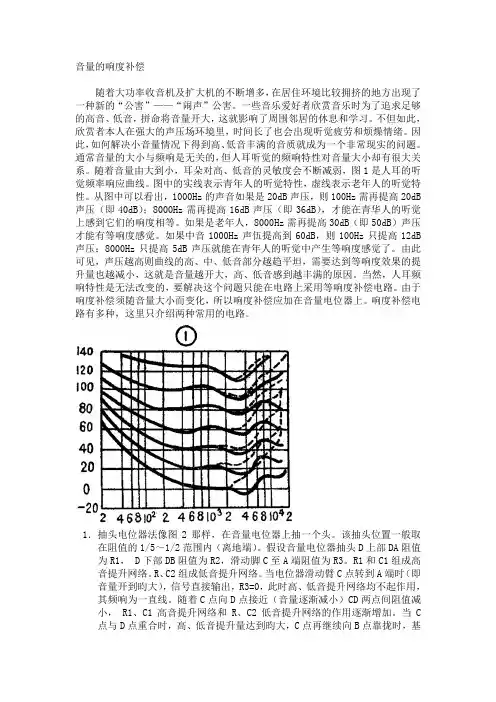

音量的响度补偿随着大功率收音机及扩大机的不断增多，在居住环境比较拥挤的地方出现了一种新的“公害”——“闹声”公害。

一些音乐爱好者欣赏音乐时为了追求足够的高音、低音，拼命将音量开大，这就影响了周围邻居的休息和学习。

不但如此，欣赏者本人在强大的声压场环境里，时间长了也会出现听觉疲劳和烦燥情绪。

因此，如何解决小音量情况下得到高、低音丰满的音质就成为一个非常现实的问题。

通常音量的大小与频响是无关的，但人耳听觉的频响特性对音量大小却有很大关系。

随着音量由大到小，耳朵对高、低音的灵敏度会不断减弱，图1是人耳的听觉频率响应曲线。

图中的实线表示青年人的听觉特性，虚线表示老年人的听觉特性。

从图中可以看出，1000Hz的声音如果是20dB声压，则100Hz需再提高20dB 声压（即40dB）；8000Hz需再提高16dB声压（即36dB），才能在青华人的听觉上感到它们的响度相等。

如果是老年人，8000Hz需再提高30dB（即50dB）声压才能有等响度感觉。

如果中音1000Hz声伍提高到60dB，则100Hz只提高12dB 声压；8000Hz只提高5dB声压就能在青年人的听觉中产生等响度感觉了。

由此可见，声压越高则曲线的高、中、低音部分越趋平坦，需要达到等响度效果的提升量也越减小，这就是音量越开大，高、低音感到越丰满的原因。

当然，人耳频响特性是无法改变的，要解决这个问题只能在电路上采用等响度补偿电路。

由于响度补偿须随音量大小而变化，所以响度补偿应加在音量电位器上。

响度补偿电路有多种，这里只介绍两种常用的电路。

1．抽头电位器法像图2那样，在音量电位器上抽一个头。

该抽头位置一般取在阻值的1/5～1/2范围内（离地端）。

假设音量电位器抽头D上部DA阻值为R1， D下部DB阻值为R2，滑动脚C至A端阻值为R3。

R1和C1组成高音提升网络。

R、C2组成低音提升网络。

当电位器滑动臂C点转到A端时（即音量开到昀大），信号直接输出，R3=0，此时高、低音提升网络均不起作用，其频响为一直线。

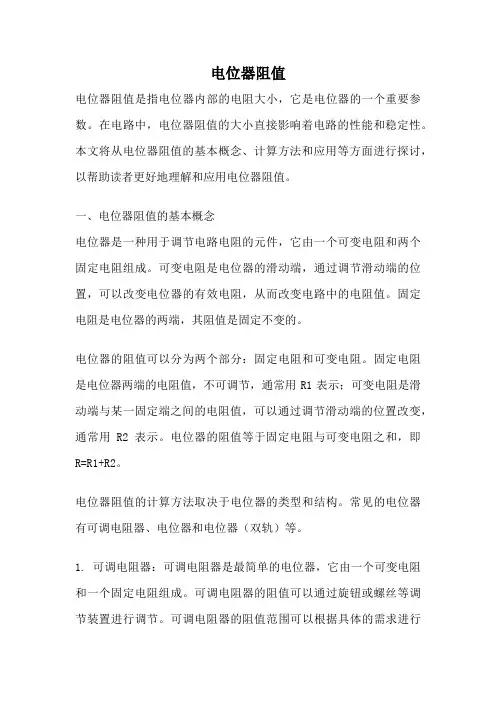

电位器阻值电位器阻值是指电位器内部的电阻大小，它是电位器的一个重要参数。

在电路中，电位器阻值的大小直接影响着电路的性能和稳定性。

本文将从电位器阻值的基本概念、计算方法和应用等方面进行探讨，以帮助读者更好地理解和应用电位器阻值。

一、电位器阻值的基本概念电位器是一种用于调节电路电阻的元件，它由一个可变电阻和两个固定电阻组成。

可变电阻是电位器的滑动端，通过调节滑动端的位置，可以改变电位器的有效电阻，从而改变电路中的电阻值。

固定电阻是电位器的两端，其阻值是固定不变的。

电位器的阻值可以分为两个部分：固定电阻和可变电阻。

固定电阻是电位器两端的电阻值，不可调节，通常用R1表示；可变电阻是滑动端与某一固定端之间的电阻值，可以通过调节滑动端的位置改变，通常用R2表示。

电位器的阻值等于固定电阻与可变电阻之和，即R=R1+R2。

电位器阻值的计算方法取决于电位器的类型和结构。

常见的电位器有可调电阻器、电位器和电位器（双轨）等。

1. 可调电阻器：可调电阻器是最简单的电位器，它由一个可变电阻和一个固定电阻组成。

可调电阻器的阻值可以通过旋钮或螺丝等调节装置进行调节。

可调电阻器的阻值范围可以根据具体的需求进行选择。

2. 电位器：电位器是一种常用的电阻调节元件，它由一个可变电阻和两个固定电阻组成。

电位器通常用于电路中的电压分压和电流调节等应用。

电位器的阻值可以通过滑动端的位置确定，滑动端越接近一个固定端，电位器的阻值越小，滑动端越接近另一个固定端，电位器的阻值越大。

3. 电位器（双轨）：电位器（双轨）是一种特殊的电位器，它由两个可变电阻和两个固定电阻组成。

电位器（双轨）可以同时调节两个电阻的阻值，适用于一些特殊的电路调节需求。

根据不同的电位器类型和结构，可以采用不同的计算方法来计算电位器阻值。

在实际应用中，可以根据电路的要求选择合适的电位器类型和结构，并根据具体的电路参数进行计算。

三、电位器阻值的应用电位器阻值在电路中有着广泛的应用。
