圆锥曲线图解

圆锥曲线概述圆锥曲线包括椭圆，双曲线，抛物线。

其统一定义：到定点的距离与到定直线的距离的比e 是常数的点的轨迹叫做圆锥曲线。

当0<e<1时为椭圆：当e=1时为抛物线；当e>1时为双曲线。

圆锥曲线的由来两千多年前，古希腊数学家最先开始研究圆锥曲线，并且获得了大量的成果。

古希腊数学家阿波罗尼采用平面切割圆锥的方法来研究这几种曲线。

用垂直于锥轴的平面去截圆锥，得到的是圆；把平面渐渐倾斜，得到椭圆；当平面倾斜到“和且仅和”圆锥的一条母线平行时，得到抛物线；当平面再倾斜一些就可以得到双曲线。

阿波罗尼曾把椭圆叫“亏曲线”，把双曲线叫做“超曲线”，把抛物线叫做“齐曲线”。

事实上，阿波罗尼在其著作中使用纯几何方法已经取得了今天高中数学中关于圆锥曲线的全部性质和结果。

定义几何观点用一个平面去截一个圆锥面，得到的交线就称为圆锥曲线。

通常提到的圆锥曲线包括椭圆，双曲线和抛物线，但严格来讲，它还包括一些退化情形。

具体而言：1) 当平面与圆锥面的母线平行，且不过圆锥顶点，结果为抛物线。

2) 当平面与圆锥面的母线平行，且过圆锥顶点，结果退化为一条直线。

3) 当平面只与圆锥面一侧相交，且不过圆锥顶点，结果为椭圆。

4) 当平面只与圆锥面一侧相交，且不过圆锥顶点，并与圆锥面的对称轴垂直，结果为圆。

5) 当平面只与圆锥面一侧相交，且过圆锥顶点，结果退化为一个点。

6) 当平面与圆锥面两侧都相交，且不过圆锥顶点，结果为双曲线的一支（另一支为此圆锥面的对顶圆锥面与平面的交线）。

7) 当平面与圆锥面两侧都相交，且过圆锥顶点，结果为两条相交直线。

代数观点在笛卡尔平面上，二元二次方程ax^2+bxy+cy^2+dx+ey+f=0的图像是圆锥曲线。

根据判别式的不同，也包含了椭圆，双曲线，抛物线以及各种退化情形。

焦点-准线观点（严格来讲，这种观点下只能定义圆锥曲线的几种主要情形，因而不能算是圆锥曲线的定义。

但因其使用广泛，并能引导出许多圆锥曲线中重要的几何概念和性质。

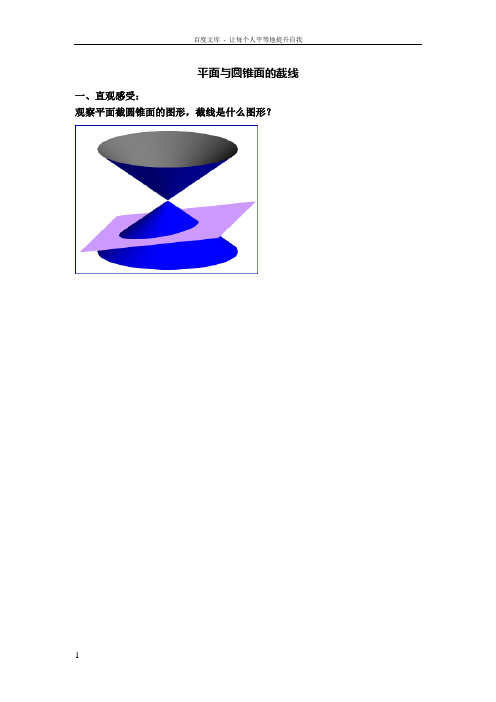

平面与圆锥面的截线一、直观感受：观察平面截圆锥面的图形，截线是什么图形？改变平面的位置，可得到三种曲线，它们统称为圆锥曲线（下图由软件《立几画板》制作）：二、分类探究：从平面图形入手，开始讨论一条直线与等腰三角形的位置关系：将等腰三角形拓广为圆锥，直线拓广为平面。

如果用一平面去截一个正圆锥，而且这个平面不通过圆锥的顶点，会出现哪些情况呢？如下图：归纳提升：定理在空间中，取直线l为轴，直线l'与l相交于O点，其夹角为α，l'围绕l旋转得到以O为顶点，l'为母线的圆锥面，任取平面π，若它与轴l交角为β（π与l平行，记作β＝0），则：（1）β＞α，平面π与圆锥的交线为椭圆；（2）β＝α，平面π与圆锥的交线为抛物线；（3）β＜α，平面π与圆锥的交线为双曲线。

三、证明结论：利用Dandelin双球（这两个球位于圆锥的内部，一个位于平面的上方，一个位于平面的下方，并且与平面及圆锥均相切）证明：β＞α，平面与圆锥的交线为椭圆.如图，利用切线长相等，容易证明PF1+PF2=PQ1+PQ2＝Q1Q2=定值.下面证明：β＝α时，平面与圆锥面的交线为抛物线。

下面讨论当平面与圆锥面的交线为双曲线时准线的及离心率：换个角度看图：容易知道：截得的圆锥曲线的离心率等于截面和圆锥轴的夹角的余弦与圆锥顶角一半的余弦之比.四、知识运用用图霸制作三维直观图：解答参看下图：五、图形制作三种曲线的丹迪林Dandelin双球图可以在《几何图霸》中统一到一幅图中，主要制作步骤如下：1.作全自由点O，过点O作平行于z轴上的点B，过B作平行于x轴上的点C，作点B、C 关于O的对称点B’、C'.2.选取点O、B、C，作圆锥，选取点O、B’、C’，作圆锥.3.在圆B上任取点D，作D关于B对称点，连接OD，OD’，在OD上任取一点E，以E为圆心画过点D’、D的心点圆，在圆E上任取点F，连EF，它表示截面的位置，可以绕点E转动.4.作角OEF的平分线，与轴BB’交于O1；作角DEF的平分线，与轴BB’交于O2，它们就是双球的球心.5.过球心O1、O2分别作边EF的垂线，垂足分别为F1、F2，它们就是焦点.6.选取点O1、F1，作球O1（图中显示大圆，光照后显示为球），同法作球O2.7.取线EF上的点G、H，作GDO垂线上的伸缩点I，作点I关于点G的对称点I’，按向量GH平称点I、I’，得点I2、I".添加面II2I"I’，连接四边，表示截面.它的长宽可以用点G、H、I控制；点F控制其转动.8.添加下底圆上的点J，连结OJ交截面于点K，选取点J、K，添加轨迹，它就是截线，如上图中的椭圆.9.点E按向量OD’平移得点E’，EE’交圆于点G1，EG1平行于母线OD’，添加点F到点G1的动画，名为“抛物线”.10.参看前面各图添加其它图元.后在“对象浏览器”中查看各对象.课件下载：相关文章：12更多文章：几何图霸网站：。

平面与圆锥面的截线一、直观感受：观察平面截圆锥面的图形，截线是什么图形？改变平面的位置，可得到三种曲线，它们统称为圆锥曲线（下图由软件《立几画板》制作）：二、分类探究：从平面图形入手，开始讨论一条直线与等腰三角形的位置关系：将等腰三角形拓广为圆锥，直线拓广为平面。

如果用一平面去截一个正圆锥，而且这个平面不通过圆锥的顶点，会出现哪些情况呢？如下图：归纳提升：定理在空间中，取直线l为轴，直线l'与l相交于O点，其夹角为α，l'围绕l旋转得到以O为顶点，l'为母线的圆锥面，任取平面π，若它与轴l交角为β（π与l平行，记作β＝0），则：（1）β＞α，平面π与圆锥的交线为椭圆；（2）β＝α，平面π与圆锥的交线为抛物线；（3）β＜α，平面π与圆锥的交线为双曲线。

三、证明结论：利用Dandelin双球（这两个球位于圆锥的内部，一个位于平面的上方，一个位于平面的下方，并且与平面及圆锥均相切）证明：β＞α，平面与圆锥的交线为椭圆.如图，利用切线长相等，容易证明PF1+PF2=PQ1+PQ2＝Q1Q2=定值.下面证明：β＝α时，平面与圆锥面的交线为抛物线。

下面讨论当平面与圆锥面的交线为双曲线时准线的及离心率：换个角度看图：容易知道：截得的圆锥曲线的离心率等于截面和圆锥轴的夹角的余弦与圆锥顶角一半的余弦之比.四、知识运用用图霸制作三维直观图：解答参看下图：五、图形制作三种曲线的丹迪林Dandelin双球图可以在《几何图霸》中统一到一幅图中，主要制作步骤如下：1.作全自由点O，过点O作平行于z轴上的点B，过B作平行于x轴上的点C，作点B、C 关于O的对称点B’、C'.2.选取点O、B、C，作圆锥，选取点O、B’、C’，作圆锥.3.在圆B上任取点D，作D关于B对称点，连接OD，OD’，在OD上任取一点E，以E 为圆心画过点D’、D的心点圆，在圆E上任取点F，连EF，它表示截面的位置，可以绕点E转动.4.作角OEF的平分线，与轴BB’交于O1；作角DEF的平分线，与轴BB’交于O2，它们就是双球的球心.5.过球心O1、O2分别作边EF的垂线，垂足分别为F1、F2，它们就是焦点.6.选取点O1、F1，作球O1（图中显示大圆，光照后显示为球），同法作球O2.7.取线EF上的点G、H，作GDO垂线上的伸缩点I，作点I关于点G的对称点I’，按向量GH平称点I、I’，得点I2、I".添加面II2I"I’，连接四边，表示截面.它的长宽可以用点G、H、I控制；点F控制其转动.8.添加下底圆上的点J，连结OJ交截面于点K，选取点J、K，添加轨迹，它就是截线，如上图中的椭圆.9.点E按向量OD’平移得点E’，EE’交圆于点G1，EG1平行于母线OD’，添加点F到点G1的动画，名为“抛物线”.10.参看前面各图添加其它图元.下载图霸文件后在“对象浏览器”中查看各对象.课件下载：共享文件下载中心相关文章：1 利用丹迪林Dandelin双球证明平面与圆锥面的截线定理2平面与圆柱面的截线更多文章：《几何图霸》文章列表几何图霸网站：。
