ABB变频器故障代码指南
本文档旨在提供ABB变频器故障代码的详细指南,帮助用户
快速识别和解决变频器故障。
以下是常见的ABB变频器故障代码
及其可能的原因和解决方法。
1. 故障代码 101
- 可能原因:电源电压异常,电源故障。
- 解决方法:检查电源电压是否正常,如果不正常,请修复电
源问题。
2. 故障代码 201
- 可能原因:变频器过载。
- 解决方法:检查负载是否过重,减少负载或增加变频器容量。
3. 故障代码 301
- 可能原因:变频器输出短路。
- 解决方法:检查变频器输出线路是否短路,修复短路问题。
4. 故障代码 401
- 可能原因:变频器过热。
- 解决方法:检查变频器散热器是否清洁,确保良好的散热。
如果需要,增加散热器或降低负载。
5. 故障代码 501
- 可能原因:变频器通信故障。
- 解决方法:检查通信线路是否正常连接,确保通信参数设置正确。
请注意,以上仅为常见的故障代码示例,实际情况可能有所不同。
在解决故障时,请参考ABB变频器的用户手册和技术资料,以获得更详细和准确的信息。
如果您遇到其他故障代码或需要更深入的技术支持,请联系ABB的服务团队或专业技术人员。

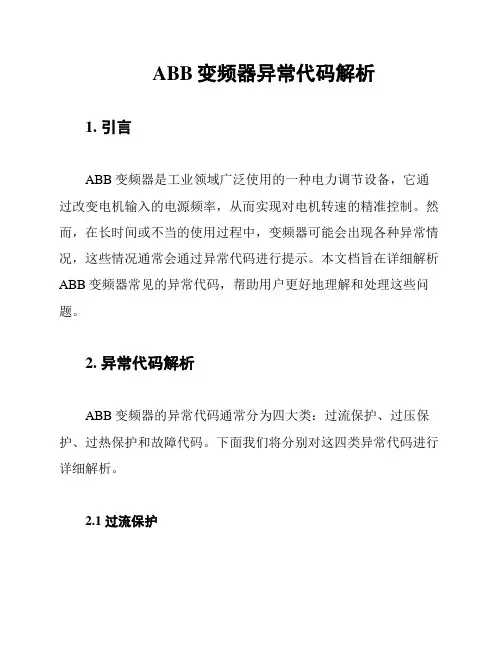

ABB变频器异常代码解析1. 引言ABB变频器是工业领域广泛使用的一种电力调节设备,它通过改变电机输入的电源频率,从而实现对电机转速的精准控制。
然而,在长时间或不当的使用过程中,变频器可能会出现各种异常情况,这些情况通常会通过异常代码进行提示。
本文档旨在详细解析ABB变频器常见的异常代码,帮助用户更好地理解和处理这些问题。
2. 异常代码解析ABB变频器的异常代码通常分为四大类:过流保护、过压保护、过热保护和故障代码。
下面我们将分别对这四类异常代码进行详细解析。
2.1 过流保护过流保护是变频器最常见的一种保护机制,主要是为了防止电机因电流过大而损坏。
当变频器检测到过流时,会立即停止输出,并通过异常代码进行提示。
常见的过流保护代码有:- 代码 "101":输入侧相间短路。
- 代码 "102":输出侧相间短路。
- 代码 "103":对地短路。
- 代码 "104":电机过载。
2.2 过压保护过压保护主要是为了防止电机因电压过高而损坏。
当变频器检测到过压时,会立即停止输出,并通过异常代码进行提示。
常见的过压保护代码有:- 代码 "201":输入电压过高。
- 代码 "202":输出电压过高。
2.3 过热保护过热保护是针对变频器自身的一种保护机制,主要是为了防止变频器因长时间工作在高温环境下而损坏。
当变频器检测到过热时,会立即停止输出,并通过异常代码进行提示。
常见的过热保护代码有:- 代码 "301":内部温度过高。
2.4 故障代码故障代码是变频器检测到某些严重故障时发出的提示。
当变频器显示故障代码时,需要立即停机并进行检修。
常见的故障代码有:- 代码 "901":主控板故障。
- 代码 "902":驱动板故障。
- 代码 "903":电源板故障。
ABB变频器应用非常广泛,使用过程中难免出现各种故障。
一般处理ABB变频器故障有两种方法(其他变频器故障处理亦相似):故障代码分析法和主电路分析法。
1、故障代码分析法ABB变频器有故障的话,在操作面板上都有相应的故障代码,一般处理变频器故障时,必须在操作面板上找到它的故障代码,根据故障代码再做深层次的分析。
下面根据个人在变频器维修过程中的经验和一些常见的故障代码,浅谈一些常见故障处理方法。
1.1故障代码:BRAKEFLT故障原因:制动器故障,制动器打开超时或制动器打开不到位。
处理方法:在现场打开制动器的罩子,程序中分别强制打开制动器线圈,观察制动器限位打开状态,如果制动器打不开或机构卡劲,更换制动器;如果限位打开距离限位感应片距离远,调整感应片的距离并确保其紧固(根据笔者多年的设备管理经验,电子感应式接近开关的故障率远低于机械开关,本部门大部分重要限位均由安装前的机械开关改进为电子感应式接近开关);如果制动器打开超时,可采用两种方法:①制动器打开稍微缓慢的情况下,把制动器打开延时时间加长;②制动器打开非常缓慢,此时必须更换新的制动器液力推杆。
1.2故障代码:MFCOMMERR故障原因:主、从总线通讯无效。
处理方法:检查主、从总线连接和主机CH:到从机CH:之间的光纤连接。
看看连接是否紧密,如果松动,需重新插入并确认连接可靠。
另外,还需检查光纤通讯是否正常以及光纤头是否清洁等,如果达不到要求的话,必须用精密电子仪器清洗剂清洗或者更换质量良好的光纤。
如果上述情况都正常还是无法消除故障的话,在程序中强制变频器接触器输出线圈动作5min左右,故障即可消除。
1.3故障代码:SHORTCIRCUIT故障原因:外部连接的电机电缆故障或变频器自身硬件故障。
处理方法:脱开变频器的输出线,用兆欧表测量三相对地绝缘情况和三相电组,如果电机或电缆有问题,更换电机和电缆;如果输出正常的话,就检查变频器的主回路,主要检查IGBT.逆变块和整流桥等。
ABB变频器(ACS401001132)故障代码表代码显示描述过流1)负载太大1OVEACURAENT2)加速时间太短(参数2201ACCELERTIME1和2203ACCELERTIME2)3)电机或电机电缆故障或连接错误DC过压1)检查电源是否长期或瞬间过压2DCOVERVOCTAGE2)减速时间太短(参数2202DECELERTIME1和2204DECELERTIME2)3)启动斩波器大小与变频器不匹配ACS400温度过高(散热器),使用限制值为95摄氏度3ACS400OVEATEMP1)检查通风和风扇的运行2)检查电机功率是否匹配电流故障4SHORTCIRCJIT1)电机或电机电缆短路2)电源波动5OUTPUTOVERLOAD 变频器过载,ACS400的输出电流超过所给的额定值DC欠压6DCUNDEAVOLTAGE1)电源缺相2)溶短器故障7ANALOGUEINPUT1 A/1故障.A/1小于AI1FLTLINT(3022) 参看参数3001AI<MINFUNCTION8ANALOGUEINPUT2 A/2故障.A/2小于AI2FLTLINT(3023) 参看参数3001AI<MINFUNCTION9MOTCRCVEATEMP 电机温度过高(ACS400估计)参看参数3004-3008操作盘丢失,正在接受来自操作盘的起停和方向信号时,操作盘断开1)传动处于本地控制(控制盘上显示LOC)10PANELLOSS 2)传动处于远程控制(REM)但启动/停止,方向指令以及给定来自于控制盘.参看参数组10 COMMANDINPUTS和11REFERENCESELECT3)参看参数3002PANELLOSS参数不匹配1)MINIMUNAI1>MAXMUNAI1(参数11PARAMETERING1301,1302)2)MINMUNAI2>MAXMUNAI2(参数1304,1305)3)MINMUNFREO>MAXMUNFREO(参数2007,2008)4)PFC宏需要使用I/O扩展模块(NDIO),但DDCS的参数设置不正确12MOTORSTALL 电机堵转,可能由负载太大或电机功率不足引起.参看参数3009-3012串行通讯丢失13SERIALCOMNLOSS 1)检查外部控制系统和ACS400内的连接2)参考参数5003COMNFAULTTIME和5004COMNFAULTFUNC14EXTERNALFAULTSIGNAL外部故障连锁.参看参数3003EXTERNALFAULT输出接地故障,供电电源负载不平衡15OUTPUTEARTRFAULT1)电机或电机电缆故障2)电机电缆过长1)DC回路脉动太大2)电源缺相16DCBUSRIPPLE3)熔断器故障17UNDERLOAD 电机负载太小.检查传动机构是否正常,参看参数3013-301518保留DDCS通讯故障1)检查DDCS模块和光纤2)检查现场总线适配器状态,参考相应的现场总19DDCSLINK线适配器手册3)检查外部控制系统和适配器之间的连接4)检查PFC控制所需的I/O扩展模块(NDIO)的状态20AICUTOFRANGE模拟输入信号超出范围,请检查A1信号21-26HARDWAREEAROR硬件错误,联系供应商注:1)全屏幕闪动(ACS100-PAN),CONMLOSS(ACS-PAN).串行通讯故障,控制盘与ACS400连接故障2)红色LED闪烁,需断电复位.。
