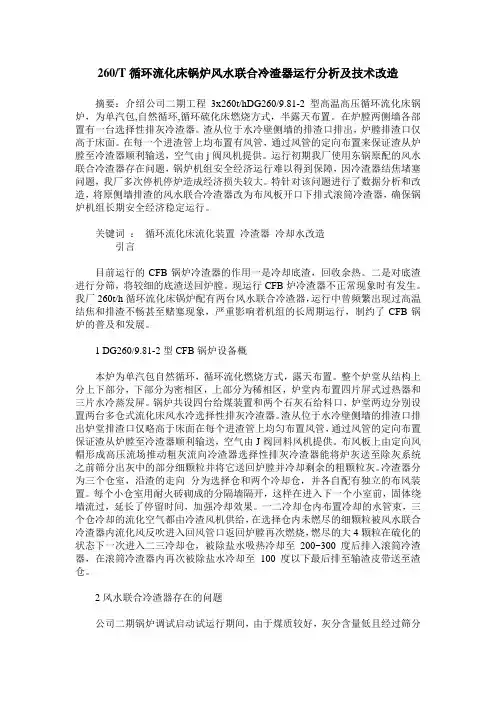

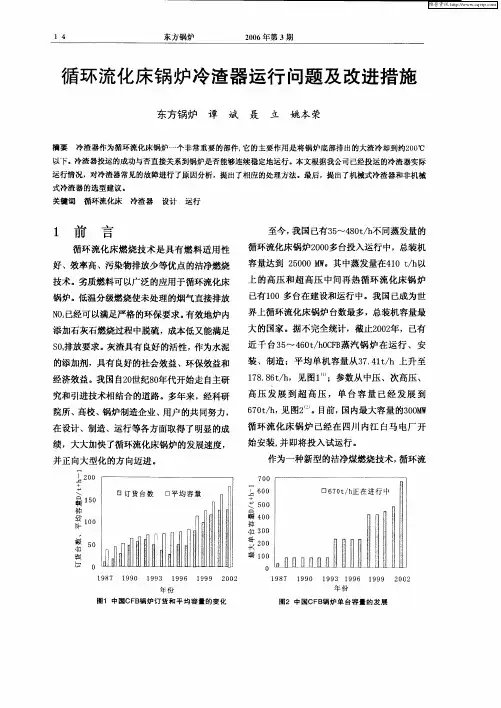

260/T循环流化床锅炉风水联合冷渣器运行分析及技术改造摘要:介绍公司二期工程3x260t/hDG260/9.81-2型高温高压循环流化床锅炉,为单汽包,自然循环,循环硫化床燃烧方式,半露天布置。
在炉膛两侧墙各部置有一台选择性排灰冷渣器。
渣从位于水冷壁侧墙的排渣口排出,炉膛排渣口仅高于床面。
在每一个进渣管上均布置有风管,通过风管的定向布置来保证渣从炉膛至冷渣器顺利输送,空气由j阀风机提供。
运行初期我厂使用东锅原配的风水联合冷渣器存在问题,锅炉机组安全经济运行难以得到保障,因冷渣器结焦堵塞问题,我厂多次停机停炉造成经济损失较大。
特针对该问题进行了数据分析和改造,将原侧墙排渣的风水联合冷渣器改为布风板开口下排式滚筒冷渣器,确保锅炉机组长期安全经济稳定运行。
关键词:循环流化床流化装置冷渣器冷却水改造引言目前运行的CFB锅炉冷渣器的作用一是冷却底渣,回收余热。
二是对底渣进行分筛,将较细的底渣送回炉膛。
现运行CFB炉冷渣器不正常现象时有发生。
我厂260t/h循环流化床锅炉配有两台风水联合冷渣器,运行中曾频繁出现过高温结焦和排渣不畅甚至赌塞现象,严重影响着机组的长周期运行,制约了CFB锅炉的普及和发展。
1 DG260/9.81-2型CFB锅炉设备概本炉为单汽包自然循环,循环流化燃烧方式,露天布置。
整个炉堂从结构上分上下部分,下部分为密相区,上部分为稀相区,炉堂内布置四片屏式过热器和三片水冷蒸发屏。
锅炉共设四台给煤装置和两个石灰石给料口,炉堂两边分别设置两台多仓式流化床风水冷选择性排灰冷渣器。
渣从位于水冷壁侧墙的排渣口排出炉堂排渣口仅略高于床面在每个进渣管上均匀布置风管,通过风管的定向布置保证渣从炉膛至冷渣器顺利输送,空气由J阀回料风机提供。
布风板上由定向风帽形成高压流场推动粗灰流向冷渣器选择性排灰冷渣器能将炉灰送至除灰系统之前筛分出灰中的部分细颗粒并将它送回炉膛并冷却剩余的粗颗粒灰。
冷渣器分为三个仓室,沿渣的走向分为选择仓和两个冷却仓,并各自配有独立的布风装置。
第10卷(2008年第7期)电力安全技术〔摘要〕介绍了梅县发电厂2台循环流化床锅炉排渣系统的基本情况以及在生产运行中出现的冷渣器不正常运行的问题,分析了2种冷渣器不能正常运行的具体原因,根据分析结论,提出了有针对性的改造实施方案。
〔关键词〕循环流化床锅炉;冷渣器;调整;改造梅县发电厂三期2台循环流化床锅炉于2005年6月开始进行分部调试,同年9月投入商业运行。
该锅炉是上海锅炉厂为燃用本地无烟煤而设计制造的440t/h 循环流化床锅炉,调试阶段和投入商业运行后均出现因冷渣器结焦,排渣困难等故障,导致机组减负荷运行或停炉的异常情况,严重影响到循环流化床锅炉运行的安全性和经济性。
1设备概况梅县发电厂5,6号锅炉是上海锅炉厂以引进的ABB-CE 公司循环流化床锅炉的技术为基础进行改进设计的,采用单锅筒自然循环、平衡通风、绝热式旋风气固分离器、循环流化床燃烧方式,炉膛前墙布置有4个给煤口,从4台给煤机来的煤粒经播煤风送入炉膛进行燃烧;设计燃用煤质的主参数为:收到基灰分28.39%,收到基碳58.6%,收到基硫0.76%,收到基氢0.7%,收到基氮0.54%,全水分8.8%,低位发热量19887kJ/k g 。
5号炉排渣系统为炉膛A ,B 侧各安装1台以水冷为主、风冷为辅的风水联合冷却流化床冷渣器;排渣流程为炉内灰渣靠炉膛背压,通过控制调节排渣阀的开度,将920℃左右的灰渣自流进入冷渣器,分别经过冷渣器的2个冷却室进行冷却,将出渣温度降至150℃以下,再通过输渣系统输送至渣仓。
冷渣器的冷却水系统由汽机凝结水轴封加热器后引出,对冷渣器I 、II 室的灰渣进行冷却,再返回汽机3号低加进口或出口。
冷渣器的风冷系统配置2台冷渣器流化风机,每台冷渣器流化风机设计风量为15900m 3/h ,此冷却风通过调节I 、II 室底部的4个流化风手动门分别进入冷渣器I 、II 室。
正常运行中单台流化风机即能满足运行所需风量,另1台作备用。
浅谈310t/h循环流化床锅炉冷渣器的改进當前,循环流化床锅炉燃烧技术是已基本实现大型化和商业化的洁净煤燃烧技术,由于具有燃烧效率高、燃烧强度高、脱硫效率高、氮氧化物排放低、燃料适应性好、负荷调节范围大、负荷调节快等优点,在世界各主要工业国家得到大力发展和推广应用,并取得了重大的经济效益、社会效益和环境效益。
冷渣器作为循环流化床锅炉高效运行的重要辅助部件。
它的不正常运行是导致被迫停炉和减负荷运行的主要原因之一,因此冷渣器的可靠运行关乎循环流化床锅炉能否可靠、长周期经济运行。
本文从我司循环流化床锅炉冷渣器投运以来所出现的一些问题以及改造状况做一个介绍,以期对循环流化床锅炉冷渣器的改造与运行有所帮助。
1 设备概况1.1 装置简介本装置是泉州石化项目的主要系统配套装置,是全厂蒸汽平衡的重要产汽及调节装置,采用的是美国FW公司生产的2台310t/h的高温高压的CFB锅炉,锅炉燃料为正常可燃用100%的石油焦也可掺烧80%的燃煤。
锅炉系统配套烟气脱硫除尘系统,烟气脱硫除尘系统包括为2台310t/h CFB锅炉排放的2×286000Nm3/h烟气配套的除尘装置(包括布袋除尘器和引风机)、湿式洗涤脱硫脱硝装置(包括洗涤塔系统、臭氧发生系统、污水处理系统、NaOH供应系统)。
每台锅炉排放的含有SO2、NOx和烟尘的热烟气通过烟道输送每台锅炉配套的布袋除尘器,除尘后经引风机送至EDV®系统进行脱硫脱硝。
EDV®系统在EDV®洗涤塔的入口冷却部分将烟气冷却至它的饱和温度,在洗涤塔的洗涤部分除去SO2、NOx和烟尘。
在通过洗涤单元后,烟气进入位于喷雾塔内包含15个旋风单元的旋风组件。
每个旋风单元间离心力分离烟气中的残留水滴。
脱除水滴后的烟气排放至位于洗涤塔顶部的烟囱,然后排放大气。
1.2 燃料特性本锅炉实际掺烧的燃料为90%石油焦与10%燃煤。
石油焦与燃煤的特性如下:(1)石油焦水分在0~3.5%(重量)之间,燃煤水分在7%~9%(重量)之间;(2)石油焦灰分在0.2%~2.5%(重量)之间,燃煤灰分在15%~25%(重量)之间;(3)石油焦挥发分在9.5%~11.5%(重量)之间,燃煤挥发分在30%~50%(重量)之间;(4)石油焦低位发热量在31.9~34.2(MJ/kg)之间,燃煤低位发热量在18.5~23(MJ/kg)之间。
循环流化床锅炉冷渣器渣问题的探讨殷涛涛发布时间:2021-09-07T03:59:49.529Z 来源:《中国电业》(发电)》2021年第11期作者:殷涛涛[导读] 我厂CFB锅炉冷渣器为风冷式冷渣器,冷渣器共分为四室,即分离室、冷却Ⅰ室、冷却Ⅱ室、冷却Ⅲ室,四室之间分别有三堵分隔墙,高度为1.5M、1.2M、1.2M,墙的下部有一200Х200mm的孔供粗渣通过,由于孔的位置呈对应状态,在定向风帽的作用下,灰渣在冷渣器内呈S型流动,增加了冷却的行程,在第一堵和第三堵分隔墙的上部,各有内径为700mm的圆形气固出口返回炉膛,以保证冷渣器良好的流化和分选。
天津天保热电有限公司天津 300000摘要:近年来,循环流化床锅炉凭借洁净煤燃烧技术,以其燃料适应性广、脱硫效果好、NOx排放量低、负荷调节性能好等优点在电力生产中的应用日益广泛。
但是循环流化床锅炉在运行中还存在不能连续排渣、排渣器堵塞等共同性问题,连续运行周期短等实际问题,本文着重对热电厂循环流化床(CFB)锅炉的设备进行讲解,并针对在实际运行中排渣器问题进行的设备改造进行探讨。
关键词:循环流化床锅炉;冷渣器;排渣一、设备概况:我厂CFB锅炉冷渣器为风冷式冷渣器,冷渣器共分为四室,即分离室、冷却Ⅰ室、冷却Ⅱ室、冷却Ⅲ室,四室之间分别有三堵分隔墙,高度为1.5M、1.2M、1.2M,墙的下部有一200Х200mm的孔供粗渣通过,由于孔的位置呈对应状态,在定向风帽的作用下,灰渣在冷渣器内呈S型流动,增加了冷却的行程,在第一堵和第三堵分隔墙的上部,各有内径为700mm的圆形气固出口返回炉膛,以保证冷渣器良好的流化和分选。
分离室布置98只FW标准型定向风帽;冷却Ⅰ室布置123只定向风帽;冷却Ⅱ室布置134只定向风帽;冷却Ⅲ室布置169只定向风帽。
而冷渣器风室有三室,都使用冷一次风作为流化介质。
(也可使用再循环烟气进行冷却)。
分离室与冷却Ⅰ室各独自使用一个风室,冷却Ⅱ室和冷却Ⅲ室共用一个风室。
膜式滚筒水冷冷渣器的改造与运行摘要】本文主要介绍了膜式滚筒冷渣器在循环流化床锅炉中使用效果及此冷渣器运行特性【关键词】循环流化床锅炉;膜式;滚筒冷渣器;改造;运行1、简介广东宝丽华电力有限公司梅县荷树园电厂2×135MW机组采用DG440/13.7-II9型循环流化床锅炉,锅炉为单汽包、自然循环、超高压循环流化床燃烧方式,岛式露天布置,主要由一个膜式水冷壁炉膛,两台汽冷式旋风分离器和一个由汽冷包墙包覆的尾部竖井三部分组成。
锅炉共设六台给煤机和三个石灰石给料口,全放置在炉前,在前部水冷壁下部收缩段沿宽度方向均匀布置。
炉膛两侧对称布置2台滚筒式冷渣机,采用变频调节,连续排渣,炉渣从位于水冷壁侧墙的排渣口排入冷渣机,排渣口下部与床面平齐。
炉底渣经锅炉冷渣机冷却后先经过埋刮板输送机,再用斗式提升机提升至中转渣仓,定期用汽车外运。
2、原滚筒冷渣器出现的问题每台锅炉原安装的两台出力为20吨的滚筒冷渣器,从2005年投产至今,原滚筒冷渣器陆续出现以下问题:2.1出力不足原滚筒冷渣器设计出力为20t/h,进渣温度950℃,排渣温度150℃,进水压力2.5Mpa。
但在实际运行中,冷渣器出力远远达不到设计值,特别是燃用热值较低的劣质煤时,床压过高冷渣器无法满足排渣的需要,机组被迫降负荷运行;且排渣温度过高,对埋刮板输渣机和斗提机的寿命产生直接影响。
2.2旋转接头易漏水且晃动严重(如图)原冷渣器的旋转接头处密封不严,存在漏水现象,经改造无效。
只能在底部加装托盘将水集中后接软管排走。
且因筒体与支撑圈不同心晃动严重,发生多起旋转接头断裂的事件2.3冷渣机的支撑圈、托滚、挡轮磨损较快,致使滚筒运行时平衡破坏,震动大。
2.4进渣管与滚筒连接处不严密处有漏灰渣现象。
进渣管与滚筒连接处尘灰飞扬,对周边环境造成严重污染,也是影响文明生产的罪魁祸首。
2.5滚筒内叶片磨损变形较严重。
滚筒内部叶片磨损严重,必须频繁进行修复或更换,否则影响冷渣器出力。
循环流化床锅炉冷渣器运行和改造
发表时间:2017-09-06T10:39:58.820Z 来源:《电力设备》2017年第14期作者:刘佳明
[导读] 。
冷渣器内部采用多通道射流床结构,采用阶梯密封板型布风板并辅以吹扫结构、悬空隔板技术、分别排渣技术等措施,实际应用情况良好。
(阜新金山煤矸石热电有限公司辽宁省阜新市 123000)
摘要:冷渣器是循环流化床锅炉的重要辅机之一,其作用是采用水或空气将循环流化床锅炉排出的900e左右的高温灰渣冷却至200e以下,回收一部分灰渣的物理显热,提高锅炉效率,它的正常运行直接影响到循环流化床锅炉的安全可靠和经济连续运行,而冷渣器能否维持正常排渣与冷渣器结构、设计有关外,也与运行人员的操作水平有关,故循环流化床锅炉的排渣系统运行不正常,故障率高是导致循环流化床锅炉不能带满负荷运行或被迫停炉的直接原因之一对大型循环流化床锅炉冷渣器存在流化风量不足、渣无法流化、冷渣器内结渣、排渣口螺旋给料阀卡涩等问题进行了分析,有针对性地对全风冷冷渣器进行了重新设计和改造。
冷渣器内部采用多通道射流床结构,采用阶梯密封板型布风板并辅以吹扫结构、悬空隔板技术、分别排渣技术等措施,实际应用情况良好。
关键词:循环流化床锅炉;排渣系统;冷渣器;调整;改造
前言
近年来循环流化床锅炉因其燃料适应性广、燃烧效率、脱硫效率高等优点得到了迅速的发展,但是循环流化床锅炉普遍存在着受热面磨损、进料难和出渣难的问题,特别是循环流化床锅炉的排渣问题直接影响着锅炉的安全稳定运行[1]。
1.原冷渣器存在的问题
冷渣器流化风量不足,各风室的渣无法流化起来,尤其能翻过隔墙的渣量非常少。
由于设计的风机压头不足,进入冷渣器的风量较小,在炉膛渣量较多放下来时,各个风室的渣很难流化起来,尤其三、四风室之间的隔墙更难翻过去,因而冷渣器内的渣得不到充分的冷却,冷却水温几乎没有变化,严重时引起冷渣器内结渣;同时各个风室上下部温度相差较大,上部有时达到300℃,而下部有时仅仅只有30℃。
冷渣器大渣排渣口螺旋给料阀容易发生卡涩。
原设计的大渣排渣口采用的是螺旋给料机,出口的给料阀在出渣时很容易卡涩,所配电机多次被烧坏。
在电机烧坏时引起大渣堆积,进而使冷渣器内结渣。
炉底输渣刮板机故障频繁。
设计在冷渣器底部有一输渣刮板机,用来把渣输送到渣仓里面,但由于渣量大,颗粒粗,刮板机经常出现电机过载现象,使得输渣机频频跳闸,同时也使得输渣系统运行时冒灰特别严重,使得现场烟雾迷漫,环境卫生恶劣。
冷渣器对大渣的排放能力较弱。
由于煤种变化及碎煤系统的问题,入炉煤的颗粒较大,且煤中石头较多,使得排入冷渣器的渣粒相当一部分大于10 mm,在这种情况下,进入冷渣器的颗粒很难实现流化,也使得冷渣器内较容易堵塞结渣[2]。
2.全风冷冷渣器的改造
2.1 改造设计思想
针对存在的问题,改造设计时要求冷渣器具有传热系数高和连续冷却的功能,能及时连续有效地把排放出来的炉底渣迅速冷却到安全温度下;并且希望能达到以下目的:运行故障少,检修工作量少,做到长期稳定、安全、可靠地运行;能有效地回收炉渣的余热,提高锅炉的热效率;能改善流化质量,改善燃烧工况,提高锅炉燃烧效率;尽可能减少环境污染,提高灰渣的利用率;成本低、体积小、运行费用少;便于实现自动化、智能化和大型化。
2.2 改造遵循的原理
以宽筛分颗粒流态化时的流体动力特性为改造设计依据。
从直观上看,密相气体流化床与处于沸腾状态的液体非常相像,在许多方面具有液体一样的特性。
当4个分室床体通过悬空隔板在水平方向连通后,根据粒位均一化原理,颗粒从料位较高的第一床层逐步流向料位较低的床层,另外对各分室采用不同的风速,在分室之间造成微压差,推动床料由第一床层向下一床层流动,最终从溢流口自由排出床外;而对于难以流化的较大颗粒则被高压流化风吹向排大渣口顺利排出,从而实现了冷渣器的顺利排渣[3]。
2.3 改造采用的技术特点
改造采用一种全新的思路,与原来锅炉厂家设计有很大的区别。
把新改造的冷渣器简称为多通道射流床全风冷冷渣器。
2.3.1 主要特点
冷渣器内部采用多通道射流床结构。
渣室用隔板分开,风室分隔为若干个独立的风箱,每个风箱有单独的进风管和调节挡板,使冷渣器内部形成若干个独立的流化床结构;对于各射流床的配风,在保证料层良好流化的基础上采用不均匀布风,使各分床之间存在一定的风速差,从而实现渣由第一分床向下一分床的顺利流动[4]。
2.3.2 布风板的改造
摒弃了传统的风帽式布风板,采用阶梯密孔板型布风板,使布风更加均匀,无死角;无风帽的布风板结构减少了因风帽磨损、烧坏带来的停运次数,提高了设备的可靠性;阶梯型密孔布风板在布置时略向出渣口方向倾斜,减少渣在各床层间流动时的阻力,保证大渣的顺利排放。
2.3.3 辅助吹扫结构的考虑
在阶梯型密孔布风板的前端,设计辅助吹扫结构,对于沉积在布风板上的,难以流化的较大物料,采用高压射流风进行定期吹扫,使其到达大渣排放口,顺利排出。
采用辅助吹扫技术,有效解决大渣沉积的难题,减少了冷渣器内部结焦的可能,适应锅炉燃煤品质差、入炉煤颗粒度不均匀的状况。
2.3.4 研究采用悬空隔板技术
在阶梯型布风板上布置悬空分室隔板,把冷渣器内部分成若干个独立的流化床,保证了颗粒从一个床层顺利流向另一个床层,同时为排大渣提供了通道。
根据流化床整个床层温度分布均匀的性质,采用悬空隔板结构,提高冷渣器内各个分床的温度梯度,使高温渣按照一定的温降梯度冷却,防止高温红渣直接喷出,造成冷渣器内部结焦。
2.3.5 精心设计排渣口
根据物料颗粒大小,采用分别排渣技术,对粒度较小的颗粒,从溢流口喷射状自动溢出;而较大颗粒则从布风板排大渣口排出,从根本上杜绝了只有一个排渣口而出现的堵塞现象。
2.3.6 热风回风口有所不同
热风回风口设计在锅炉密相区的二次风位置,把冷却渣后的热风和其携带的极细的颗粒带入炉膛,这不仅能回收热量,还可以改善锅炉的流化质量和燃烧工况,提高锅炉燃烧效率。
2.4 冷渣器改造的实施
拆除原有的风帽式布风板结构,改为密孔布风板结构;拆除原隔墙改为悬空隔板结构;取消冷渣器内部冷却水管,把原有的风箱改为4个分风室,拆除原有的L阀及附属管道,把冷渣器进渣管改为风控进渣,风源取自高压流化风。
将原冷渣器的出渣端改为进渣端,原进渣端改为出渣端,在溢流排渣管的下部安装旋转给料阀控制冷却后的渣流量。
在布风板出渣端下部安装大渣排放管并安装电动翻板门和电动插板门,控制大渣排放量。
回风管改安装在第三风室的上部。
3 改造后运行情况
改造后,冷渣器进渣量的大小可以通过控制进渣管上的高压流化风量来实现,在锅炉满负荷(排渣量约为15 t/h),排渣温度在100~140e之间,回风温度可达350e以上。
在煤质变化较大(给煤量增加20%~30%,设计值)的情况下,1台冷渣器也可保证锅炉排渣要求,冷渣器可实现连续、均匀、可靠排渣,改造达到预期的效果。
从运行情况来看,1台冷渣器即可满足锅炉最大负荷的需要,排渣温度在85~135e之间,回风温度达到350e以上,并且可以实现连续安全可靠排渣,改造取得圆满成功。
4.结束语
通过对原有的冷渣器进行技术改造,采用多通道射流床技术设计的新的冷渣器,具有结构简单、磨损小、排大渣能力强、冷却效果好、运行安全可靠、维护量小、煤种适应性强的优点。
实际应用表明,本次改造是成功的,有效地解决了循环流化床锅炉的排渣难题,多通道射流床全风冷冷渣器技术值得推广应用。
参考文献:
[1] 王乐华.循环流化床锅炉冷渣器的调整与改造[J].工业加热,2007,36(5):26-28.
[2] 陈金利.480t/h循环流化床锅炉风水联合冷渣器运行问题分析及改造[J].锅炉技术,2012,43(2):59-62.
[3] 王海豹.保德神东发电公司2×480t/h循环流化床锅炉锥形排渣阀吹扫风的改造[C]// 全国电力行业cfb机组技术交流服务协作网年会.2009.
[4] 卢广盛,刘中阳,赵海峰,等.大型循环流化床锅炉冷渣器的改造及运行效果[J].广西电力,2006,29(4):20-21.。
