天宝全站仪介绍

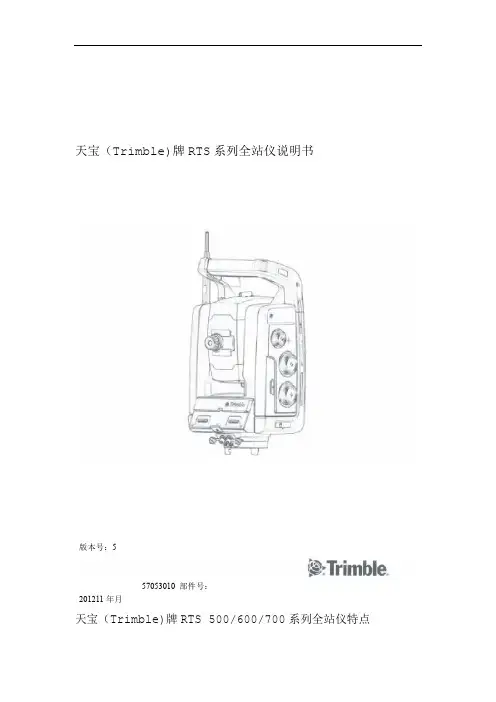

天宝（Trimble)牌RTS系列全站仪说明书版本号：557053010 部件号：201211年月天宝（Trimble)牌RTS 500/600/700系列全站仪特点可拆卸式把手1. 粗测观察窗2. 对焦钮3.仪器高度标志4.垂直移动伺服钮5.水平移动伺服钮6.底部仪器高度标志7.关键和触发键开/8.连接器通讯(COM)9.(12V)连接器10.电源并非所有型号均配备)11.控制单元附件( 目镜12. 激光束调节口13.天线14.内部电池舱15.2第面显示器16.2面键盘17.第)光学对点器(并非所有型号均配备18.)随型号不同而不同19.跟踪灯光学器件( 20.角度和距离测量用同轴光学器件、跟踪器及激光指示器21.拆卸把手用螺钉天宝（Trimble)牌RTS 800系列全站仪特点可拆卸式把手1. (12V)连接器2.电源连接器通讯(COM)3. 关键和触发键开/4. 底部仪器高度标志5.拆卸把手用螺钉6. 7. 角度和距离测量用同轴光学器件、跟踪器、红色激光指示器及绿色激光指示器摄像头光学器件8.面显示器9. 第2 2面键盘10. 第内部电池舱11.12. 天线天宝（Trimble)牌RTS系列全站仪仪器电池当心-在给电池充电或连接电池之前, 请阅读《天宝（Trimble)牌RTS系列全站仪用户指南》中的电池安全信息。

注意在将电池与仪器连接之前请先为电池充电。

-连接内部电池插入电池之前，打开电池舱门，用仪器内顶端对着的电池连接器将电池滑入仪器，如下图所示。

只需现场应用软件中会显示仪器电池的状态。

电池状态也可以通过内置的电池量表来查看。

按下电池顶部的按钮即可查看电池状态。

连接外部电池外部电池系列全站仪相连接。

牌RTS（外部电池可以通过一根标准电池电线与天宝Trimble) 12V端口上的。

是连接到位于仪器底座上的当心-连接电线与仪器和多电池适配器时只能使用天宝（Trimble)公司生产的带6-针Hirose连接器的灰色电线。

S6 操作说明北京麦格天渱科技发展有限公司一 , 主机介绍 二 , 功能介绍 三,控制器 四,TSC软件介绍 1,新建项目 2,测站设置 3,点放样和直线放样 4, 表面扫描 五,数据导出 六,I.S.ROVERS6 操作说明一，主机介绍可移动把手调焦伺侯旋钮仪器高度标记 目镜 垂直移动伺侯旋钮 开、关k键与触发器按钮 概略瞄准 控制器固定装置 水平移动伺侯旋钮通讯（COM）连接端口 电源（PWR）连接端口角度与距离测量、跟 踪器和指针激光用同 轴光学部件天线连接器跟踪光 内部电池 光学对中器 第二显示器面板第二显示器键盘拆卸按钮顶部标记仪器底部量取标记电池电池托架电源接口 挂钩电池托架电量显示按钮（查看电量）二，功能介绍• MagDrive ™磁驱伺服 • MultiTrack™多目标跟踪 • SurePoint™自动更正仪器照准 • Trimble I.S 流动站集成 • 表面扫描三，控制器 Trimble CU控制器TSC2控制器四，TSC软件介绍主菜单Files(文件） Key In（键入） Configuration（参数 设置） Survey测量 Cogo坐标几何 Instrument仪器 Quick Keys 快捷键 Job 名/菜单名 Status Icons 状态图标Exit退出Enter/Measure/Accept 进入/测量/接受显示数据1，新建项目⑴,在“主菜单”里面点击 “文件”—“新任务” ⑵,输入任务名称（****） 点击“坐标系统” ⑶,在坐标系统里面选择 “只比例系数” ⑷,选择比例系数点击“存储”⑴ ⑵ ⑶ ⑷2,测站设置测站设立分为以下四种方式 ⑴, 测站设立 ⑵,多后视点建站 ⑶,后方交会 ⑷,参考线⑴, 测站设立①,在 “测量菜单”里面点击 “VX&S Series” ②,选择“测站设立” ③,自动弹出“改正”输入测 量环境的温度 ④,输入仪器站点名(****)和 仪器高度 ⑤,在仪器高度框选择量高 方式（查看第七页）， 并且输入仪器点坐标① ② ③ ④ ⑤⑥,输入后视点(名称)和 (高度)和选择(方法) ⑦,确认后视高度 ⑧,确定棱镜量高方式和 目标 ⑨,选择后视棱镜类型 ⑩, 使用Trimble棱镜还可 以显示棱镜图片，如果 使用的是Trimble 代ID 棱镜在此项里面可以 “添加”ID 点击“接受”可以进行测量⑥ ⑦ ⑧ ⑨ ⑩已知点已知点已知点测站点已知，一个或多个后视点都已知.⑵,多后视点建站①,选择“多后视点建站” ②,自动弹出“改正”输入测量 环境的温度 ③,输入仪器站点名(****)和仪 器高度 ④, 输入后视点(名称)和(高度) 和选择(方法) ⑤,棱镜类型和量高方式① ② ③ ④ ⑤⑥,查看多后视点测量水平角和 垂直角和斜距或其他显示 ⑦,显示标准误差方位改正已知点已知点已知点未知点测站未知，几个后视已知.⑶,后方交会 ①,选择“后方交会” ②,自动弹出“改正”输入测 量环境的温度 ③,输入仪器站点名(****)和 仪器高度 ④, 输入后视点(名称)和(高 度)和选择(方法) 点击“回车”① ② ③ ④⑤,输入后视点(名称)和(高度) 点击“测量” ⑥,同上方式添加其他后视点 ⑦,点击“结果”显示(水平角) 和(垂直角)和(其他信息)相对于一条基线得到测站 位置⑷,参考线①,选择“参考线” ②,自动弹出“改正”输入测量 环境的温度 ③,输入仪器站点名(****)和 仪器高度 ④, 输入参考线的其中一个 点(名称)和(高度)和选择 (方法)测量，然后在输入 另一个点 ⑤,点击“测量”，然后“存储”① ③ ⑤ ② ④ ⑥3,点放样和直线放样 ⑴,点放样 测站 建立成功后 ①,点击“测量”,选择“放样” ②,选择“点放样” ③,选择要放样的点名称 ④, 提示旋转角度 ⑤,提示变化量 ⑥,放样到点上就会提示此 信息① ③ ⑤ ② ④ ⑥⑵,直线放样测站建立成功后 ①,点击“测量”,选择“放样” ②,选择“线放样” ③,选择要放样的线名称 ④, 提示状态① ③ ④② ④ ④4, 表面扫描⑴,在“测量菜单”里选择“表面扫描” ⑵,输入起始点名和代码，间距和 相关信息，点击“开始”建议使用 TPK模式是 最快的一个扫描方法：水平垂直角间隔扫描方法：矩形平面扫描方法：线和偏移量特殊应用举例1• 立柱面内面扫描其内面为一个圆柱面特殊应用举例• 在油罐设施内部架设仪器选用HA VA interval（水平角、垂直角间隔扫描） 1. 左上、右下点设定在同一条垂直线上 2. 设定水平角、垂直角间隔。

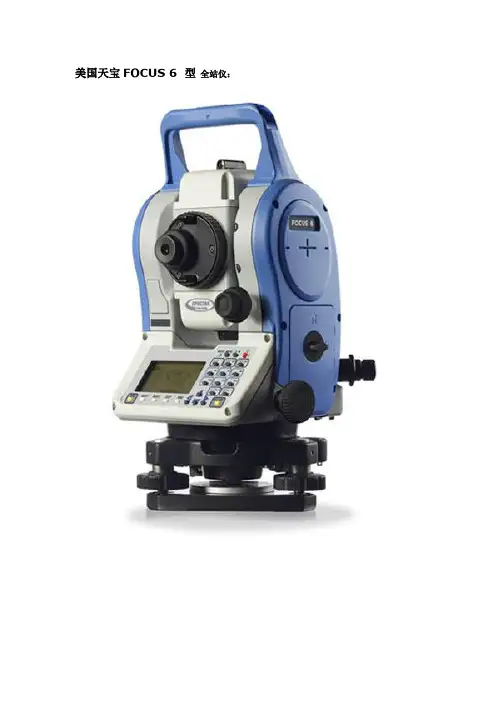

美国天宝FOCUS 6 型全站仪：
测角精度：2" 角度显示：1"/5"/10"
测距精度：棱镜模式±2mm+2ppm 免棱镜模式±3mm+2ppm
测程：免棱镜300米单棱镜3000米
测角精度：3" 角度显示：1"/5"/10"
测距精度：棱镜模式±3mm+2ppm 免棱镜模式±3mm+2ppm
测程：免棱镜300米单棱镜3000米
测角精度：5" 角度显示：1"/5"/10"
测距精度：棱镜模式±3mm+2ppm 免棱镜模式±3mm+2ppm
测程：免棱镜300米单棱镜3000米
特点简介：* 流线型设计，小巧轻便* 128×64像素LCD * 高精度免棱镜测距* 可见激光束方便施工测量* 操作系统图文并茂，易学易用* 磨擦制动、无限位微动* 内置软件校正2C、指标差、补偿器* 双电池交替供电，单块时间≥19小时* 标配RS232C，可选配Bluetooth * 可选光学或激光对点器* IP66级防水防尘* 绝对编码度盘。

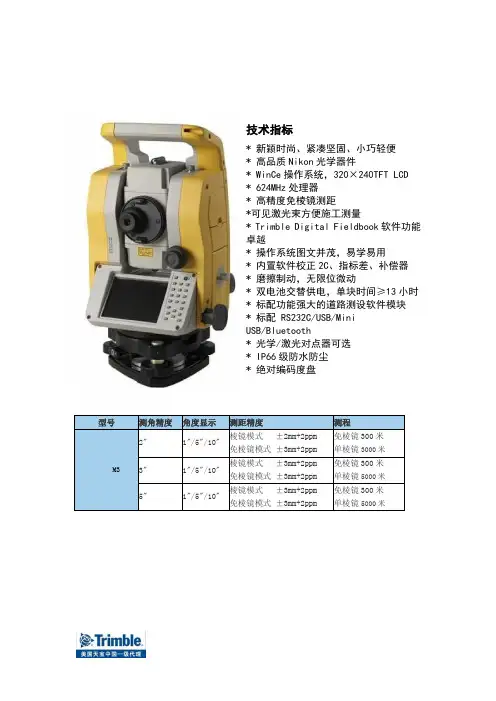

天宝全站仪M3简易操作流程技术指标*新颖时尚、紧凑坚固、小巧轻便*高品质N i k o n光学器件*W i n C e操作系统，320×240T F T L C D*624M H z处理器*高精度免棱镜测距*可见激光束方便施工测量*T r i m b l e D i g i t a l F i e l d b o o k软件功能卓越*操作系统图文并茂，易学易用*内置软件校正2C、指标差、补偿器*磨擦制动，无限位微动*双电池交替供电，单块时间≥13小时*标配功能强大的道路测设软件模块*标配 R S232C/U S B/M i n iU S B/B l u e t o o t h*光学/激光对点器可选*I P66级防水防尘*绝对编码度盘型号测角精度角度显示测距精度 测程M32"1"/5"/10"棱镜模式 ±2m m+2p p m免棱镜模式 ±3m m+2p p m免棱镜300米单棱镜3000米 3"1"/5"/10"棱镜模式 ±3m m+2p p m免棱镜模式 ±3m m+2p p m免棱镜300米单棱镜5000米 5"1"/5"/10"棱镜模式 ±3m m+2p p m免棱镜模式 ±3m m+2p p m免棱镜300米单棱镜5000米打开机身上的电源键，进入开机原始界面双击界面上的TDFB软件，电子整平界面自动跳出来，按照要求整平即可，整平以后点击接受如果只需要测距测角的功能可以直接在跳转的界面中完成，如果需要数据采集或者放样，则必须建站，点击屏幕左下角的ESC可以进行下面的建立测站工作新建任务进入下图，T r i m b l e D i g i t a l F i e l d b o o k软件原始界面如果需要新建一个任务，点击文件—新任务，如果要打开以前的任务，可以点击文件—打开任务，然后根据提示框选择原有任务即可输入任务名称，坐标系统选择默认的比例：1就行，别的设置均采用默认即可然后点击屏幕右下角存储并接受软件自动跳转到原始界面此时，新任务建立完成，从屏幕左上角可以看到当前正在使用的任务名称。

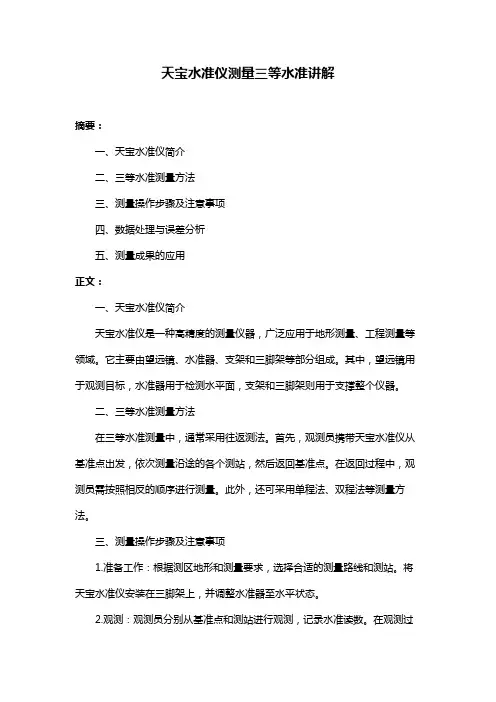

天宝水准仪测量三等水准讲解摘要：一、天宝水准仪简介二、三等水准测量方法三、测量操作步骤及注意事项四、数据处理与误差分析五、测量成果的应用正文：一、天宝水准仪简介天宝水准仪是一种高精度的测量仪器，广泛应用于地形测量、工程测量等领域。

它主要由望远镜、水准器、支架和三脚架等部分组成。

其中，望远镜用于观测目标，水准器用于检测水平面，支架和三脚架则用于支撑整个仪器。

二、三等水准测量方法在三等水准测量中，通常采用往返测法。

首先，观测员携带天宝水准仪从基准点出发，依次测量沿途的各个测站，然后返回基准点。

在返回过程中，观测员需按照相反的顺序进行测量。

此外，还可采用单程法、双程法等测量方法。

三、测量操作步骤及注意事项1.准备工作：根据测区地形和测量要求，选择合适的测量路线和测站。

将天宝水准仪安装在三脚架上，并调整水准器至水平状态。

2.观测：观测员分别从基准点和测站进行观测，记录水准读数。

在观测过程中，应注意保持仪器稳定，避免振动和阳光直射。

3.数据记录：记录各测站的水准读数时，需注明观测时间、气温、气压等辅助信息。

4.换算：将观测到的水准读数换算为高程值，以便进行后续数据处理。

5.注意事项：在测量过程中，严格遵守操作规程，确保测量数据的准确性。

同时，定期检查仪器状态，保证测量精度。

四、数据处理与误差分析1.数据处理：对观测数据进行加权平均，得到各测站的高程值。

在此基础上，绘制高程曲线，分析测区地形特征。

2.误差分析：误差主要包括仪器误差、观测误差和环境因素误差。

通过对误差进行分析，评估测量成果的精度。

五、测量成果的应用三等水准测量成果广泛应用于地质勘查、工程建设、城市规划等领域。

通过对测量成果的分析，可以为各类工程项目提供可靠的数据支持。

总之，天宝水准仪在三等水准测量中具有重要作用。

通过对仪器的操作和测量数据的处理，可以为各类工程项目提供精确的高程数据。

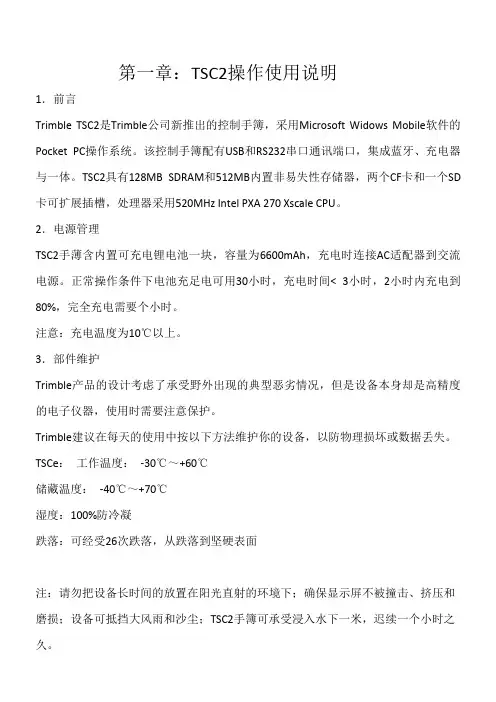

第一章：TSC2操作使用说明1．前言Trimble TSC2是Trimble公司新推出的控制手簿，采用Microsoft Widows Mobile软件的Pocket PC操作系统。

该控制手簿配有USB和RS232串口通讯端口，集成蓝牙、充电器与一体。

TSC2具有128MB SDRAM和512MB内置非易失性存储器，两个CF卡和一个SD卡可扩展插槽，处理器采用520MHz Intel PXA 270 Xscale CPU。

2．电源管理TSC2手薄含内置可充电锂电池一块，容量为6600mAh，充电时连接AC适配器到交流电源。

正常操作条件下电池充足电可用30小时，充电时间< 3小时，2小时内充电到80%，完全充电需要4.5个小时。

注意：充电温度为10℃以上。

3．部件维护Trimble产品的设计考虑了承受野外出现的典型恶劣情况，但是设备本身却是高精度的电子仪器，使用时需要注意保护。

Trimble建议在每天的使用中按以下方法维护你的设备，以防物理损坏或数据丢失。

TSCe：工作温度： -30℃～+60℃储藏温度： -40℃～+70℃湿度：100%防冷凝跌落：可经受26次跌落，从1.22m跌落到坚硬表面注：请勿把设备长时间的放置在阳光直射的环境下；确保显示屏不被撞击、挤压和磨损；设备可抵挡大风雨和沙尘；TSC2手簿可承受浸入水下一米，迟续一个小时之久。

4．触摸屏维护用略沾干净水或玻璃清洁剂的柔软湿布擦拭控制器，不要把清洁剂直接用在屏幕上，把清洁剂倒在软布上然后轻轻擦拭屏幕。

TSCe&ACU手薄长时间使用后可更换屏幕保护膜注：不要使用研磨清洁剂。

5．常用键说明①Power电源键：除了具有电源开关功能之外，还有其它重要功能。

背景灯开关：按下Fn键后再按Power电源键。

Power电源键菜单：按住电源键大约3秒屏幕出现一个记时界面，如果这时继续按住电源键直到记时为零，手簿进行软启动。

如果这时松开电源键，出现下面对话框，按OK退出该界面，进入系统主界面。

第一章：TSC2操作使用说明1．前言Trimble TSC2是Trimble公司新推出的控制手簿，采用Microsoft Widows Mobile软件的Pocket PC操作系统。

该控制手簿配有USB和RS232串口通讯端口，集成蓝牙、充电器与一体。

TSC2具有128MB SDRAM和512MB内置非易失性存储器，两个CF卡和一个SD 卡可扩展插槽，处理器采用520MHz Intel PXA 270 Xscale CPU。

2．电源管理TSC2手薄含内置可充电锂电池一块，容量为6600mAh，充电时连接AC适配器到交流电源。

正常操作条件下电池充足电可用30小时，充电时间< 3小时，2小时内充电到80%，完全充电需要个小时。

注意：充电温度为10℃以上。

3．部件维护Trimble产品的设计考虑了承受野外出现的典型恶劣情况，但是设备本身却是高精度的电子仪器，使用时需要注意保护。

Trimble建议在每天的使用中按以下方法维护你的设备，以防物理损坏或数据丢失。

TSCe：工作温度：-30℃～+60℃储藏温度：-40℃～+70℃湿度：100%防冷凝跌落：可经受26次跌落，从跌落到坚硬表面注：请勿把设备长时间的放置在阳光直射的环境下；确保显示屏不被撞击、挤压和磨损；设备可抵挡大风雨和沙尘；TSC2手簿可承受浸入水下一米，迟续一个小时之久。

4．触摸屏维护用略沾干净水或玻璃清洁剂的柔软湿布擦拭控制器，不要把清洁剂直接用在屏幕上，把清洁剂倒在软布上然后轻轻擦拭屏幕。

TSCe&ACU手薄长时间使用后可更换屏幕保护膜注：不要使用研磨清洁剂。

5．常用键说明①Power电源键：除了具有电源开关功能之外，还有其它重要功能。

背景灯开关：按下Fn键后再按Power电源键。

Power电源键菜单：按住电源键大约3秒屏幕出现一个记时界面，如果这时继续按住电源键直到记时为零，手簿进行软启动。

如果这时松开电源键，出现下面对话框，按OK退出该界面，进入系统主界面。

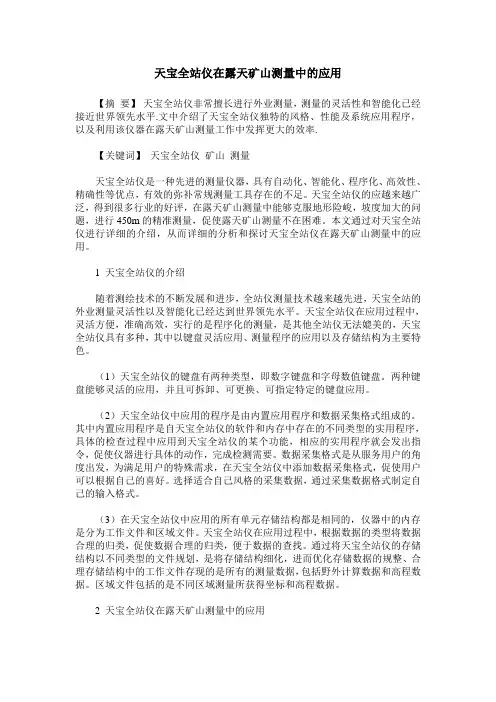

天宝全站仪在露天矿山测量中的应用【摘要】天宝全站仪非常擅长进行外业测量，测量的灵活性和智能化已经接近世界领先水平.文中介绍了天宝全站仪独特的风格、性能及系统应用程序，以及利用该仪器在露天矿山测量工作中发挥更大的效率.【关键词】天宝全站仪矿山测量天宝全站仪是一种先进的测量仪器，具有自动化、智能化、程序化、高效性、精确性等优点，有效的弥补常规测量工具存在的不足。

天宝全站仪的应越来越广泛，得到很多行业的好评，在露天矿山测量中能够克服地形险峻，坡度加大的问题，进行450m的精准测量，促使露天矿山测量不在困难。

本文通过对天宝全站仪进行详细的介绍，从而详细的分析和探讨天宝全站仪在露天矿山测量中的应用。

1 天宝全站仪的介绍随着测绘技术的不断发展和进步，全站仪测量技术越来越先进，天宝全站的外业测量灵活性以及智能化已经达到世界领先水平。

天宝全站仪在应用过程中，灵活方便，准确高效，实行的是程序化的测量，是其他全站仪无法媲美的，天宝全站仪具有多种，其中以键盘灵活应用、测量程序的应用以及存储结构为主要特色。

（1）天宝全站仪的键盘有两种类型，即数字键盘和字母数值键盘。

两种键盘能够灵活的应用，并且可拆卸、可更换、可指定特定的键盘应用。

（2）天宝全站仪中应用的程序是由内置应用程序和数据采集格式组成的。

其中内置应用程序是自天宝全站仪的软件和内存中存在的不同类型的实用程序，具体的检查过程中应用到天宝全站仪的某个功能，相应的实用程序就会发出指令，促使仪器进行具体的动作，完成检测需要。

数据采集格式是从服务用户的角度出发，为满足用户的特殊需求，在天宝全站仪中添加数据采集格式，促使用户可以根据自己的喜好。

选择适合自己风格的采集数据，通过采集数据格式制定自己的输入格式。

（3）在天宝全站仪中应用的所有单元存储结构都是相同的，仪器中的内存是分为工作文件和区域文件。

天宝全站仪在应用过程中，根据数据的类型将数据合理的归类，促使数据合理的归类，便于数据的查找。

天宝电子水准仪使用说明书xx年xx月xx日•引言•设备介绍•使用方法目录•数据处理和输出•常见问题及解决方案•安全注意事项和维护保养•本说明书的其他参考信息01引言天宝电子水准仪是用于测量两点之间高程差或进行水准网施测、高程测量的仪器。

目的随着测绘技术的发展，电子水准仪已经成为现代测绘技术中不可或缺的测量仪器之一，其具有高精度、高效率、易操作等优点。

背景目的和背景使用范围本使用说明书适用于天宝电子水准仪的各项功能和使用方法，包括高程测量、水准网施测、数据存储、传输等。

使用者本使用说明书适用于具有一定测量基础和操作经验的测量人员和技术人员，同时也可供相关领域研究人员参考使用。

使用范围和使用者02设备介绍天宝电子水准仪是一种高精度的测量设备，用于测量地形、建筑和道路等工程中的高程变化。

它是一种集成了传感器、数据处理单元和显示单元的仪器，能够实现高精度的测量和数据记录。

设备概述设备特点和优势天宝电子水准仪采用了先进的测量技术，能够实现高精度的测量，测量精度可达±0.3mm。

高精度测量自动化程度高操作简单适应性强该仪器采用了自动化技术，能够实现自动测量、自动记录、自动计算和自动校准等功能。

天宝电子水准仪设计简洁大方，操作简单易懂，方便用户使用。

该仪器支持多种测量模式，可以适应不同的测量需求。

天宝电子水准仪的外观主要由传感器、数据处理单元和显示单元组成。

数据处理单元用于处理测量数据，计算出高程变化，并将结果显示在显示单元上。

显示单元用于显示测量结果、设置参数和操作菜单等。

此外，天宝电子水准仪还配备了多种功能键，方便用户进行操作和设置。

传感器部分包括支架、尺子、望远镜和感应器等部件，用于实现高精度测量。

设备外观和功能概述03使用方法确保设备充满电在使用天宝电子水准仪之前，需要检查设备是否充满电，以保证设备在使用过程中不会因电量不足而中断。

检查仪器配件打开包装盒，确认包含的配件是否齐全，如有缺失需及时联系商家或厂家。

天宝SPS930全站仪在公路面层摊铺施工中的应用作者：李伟伟来源：《科技创新与应用》2015年第13期摘要：随着技术的发展，先进的测绘仪器越来越多的应用于工程建设领域。

通过这些新仪器的使用，不仅提高了工程施工质量，更重要的是给施工单位带来了经济效益。

文章通过对比公路面层摊铺过程中采用传统施工方式和采用天宝SPS930全站仪施工方式，来体现天宝SPS930全站仪的优势。

关键词：SPS930全站仪；面层摊铺；平整度；标高公路路面行车舒适性和施工质量主要通过公路路面摊铺平整度来反映，摊铺质量的好坏直接影响着路面的施工质量和行车的舒适性。

影响路面摊铺平整度的因素很多，其中现场标高的控制是一个重要因素。

在路面摊铺过程中，如果标高偏差较大，则直接影响路面摊铺质量，造成工程质量差或者增加施工成本。

因此，在路面摊铺过程中必须要控制好标高。

1 传统施工方式传统公路面层施工一般先利用普通全站仪（或RTK）进行放桩，直线段桩距20m，弯道段间距10m，使用钢丝基准线控制高程。

然后利用水准仪测量某一桩号点的实际高程，将桩号输入已编好程序的计算器（CASIO5800）中，得到设计高程，再考虑虚铺系数后可以计算出虚铺标高，然后架设钢丝支架挂钢丝线，最后用水准仪慢慢调整。

标高的控制主要是利用水准仪，因人为因素的影响较大故而精度不高，且需要多名测量人员分工合作，效率低且人工成本较高。

在摊铺过程中检测标高主要是用一方形铝梁靠尺放在物料表面，顺着坡度拉到钢线处做比较，再通过人工调节摊铺机的厚度调节器做适当调整（转一圈上下调整2mm）。

由于摊铺机需要一段时间反应，因此调整的过程存在滞后性，且调整的量是根据经验进行控制，质量难以保障。

这种检测方法相当粗糙，纯粹靠施工员的经验，存在较大误差。

摊铺过后不能实时检测表面质量，只能在压实过后根据之前放出来的桩，用皮尺拉出偏距分别为2米、7米、12米、16.5米的点，利用水准仪复测该点的高程，记录下数据后回室内做内业处理才能知道摊铺质量，存在滞后性。
