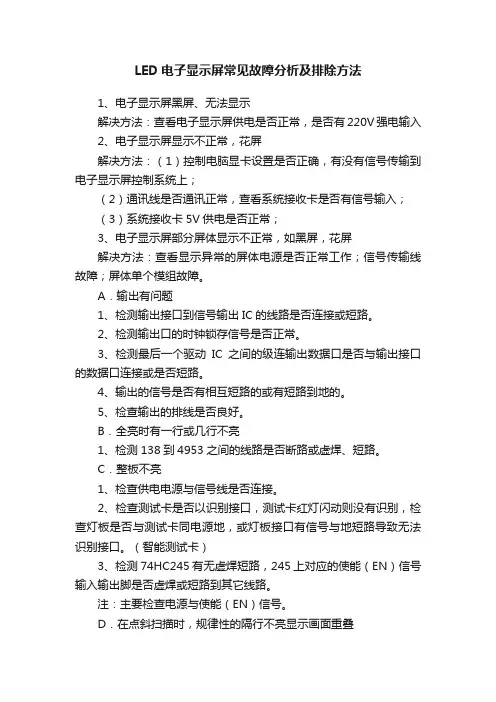

显示屏常见故障维修指引本维修指引重点对以下内容进行分析：一，单元板故障二，显示屏（模组）维护三，整屏故障判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。
在确定电源输入端无短路的情况下，方可进行各部分的带电测试，避免将简单问题复杂化。
短路应为最高优先级。
1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。
2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。
3、短路检测法，将万用表调到短路检测挡（有的是二极管压降档或是电阻档，一般具有报警功能），检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。
该法必须在电路断电的情况下操作，避免损坏表。
4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。
一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。
该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。
单元板故障：A．整板不亮1、检查供电电源与信号线是否连接。
2、检查控制卡接口是否接错，控制卡信号灯闪烁是否正常，检查灯板是否与控制卡同电源地，或灯板接口有信号与地短路导致无法输入信号3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。
注：主要检查电源与使能（EN）信号。
B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
注：主要检测ABCD行信号。
C．全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。
D．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路。
2、检测4953输出端是否与其它输出端短路。
E．全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。
2、更换该模块或单灯。
F．全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC （MIB5024/TB62726、、、）输出端连接。
G．有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。
2、检测该行是否与电源正极短路。
3、更换其驱动IC。
H．显示混乱，但输出到下一块板的信号正常1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。
I．显示混乱，输出不正常1、检测时钟CLK锁存STB信号是否短路。
2、检测245的时钟CLK是否有输入输出。
3、检测时钟信号是否短路到其它线路。
注：主要检测时钟与锁存信号。
J．显示缺色1、检测245的该颜色的数据端是否有输入输出。
2、检测该颜色的数据信号是否短路到其它线路。
3、检测该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。
注：可使用电压检测法较容易找到问题，检测数据口的电压与正常的是否不同，确定故障区域。
K．输出有问题1、检测输出接口到信号输出IC的线路是否连接或短路。
2、检测输出口的时钟锁存信号是否正常。
3、检测最后一个驱动IC之间的级连输出数据口是否与输出接口的数据口连接或是否短路。
4、输出的信号是否有相互短路的或有短路到地的。
5、检查输出的排线是否良好。
L. 单元板出现八点或16点行、列或单点不亮、长亮、暗亮。
1、目测故障所对应的模块引脚及引线有无短路、虚焊、断路。
2、每小区（单元板共分上下两小区）的上下、左右模块之间共用连接线是否正常（将万用表置与响铃端，测量模块行输入端及各个控制输入端的引线连接），若是则判断为模块坏，如否，可直接用细电线代替接通即可消除。
3、可用万用表直接测量单个模块是否正常，如是，则判断为电路板与模块间的内部短路，如否则判断为模块坏，用同型号模块替换。
M．单元板出现几行或整小区（单元板共分上下两小区）不亮、长亮、暗亮。
1、目测所对应的行驱动模块、电感、集成电路是否虚焊、短路、断路，如是，将短路处断开及虚焊、断路处重新焊好。
2、用万用表测量各个行驱动输出端电压是否正常（万用表测量方法：黑表笔接GND、红表笔去测量各个管脚的电压）；如是，则判断行输出端与所对应的模块管脚断路；如否，测量行驱动模块的输入端是否正常；如是，则行驱动模块坏、用同型号驱动换之；如否，测量所对应HC138的输出端是否正常；如是，则判断HC138的输出端与行管的输入端断路；如否，则判断HC138坏。
3、用好的16P排线替换试一下，测量HC138地址输入端1、2、3引脚电压、选通端4、5（低电平有效）、6（高电平有效）及集成电路供电是否正常，如是，则判断为HC138坏，再则以（2）续查。
（4）两小区之间的5V连接线是否断开，如是，可直接用同等电源线连通（一般现象为整小区不亮、暗亮）。
4、测量单元板输入端的四组行信号有无内部短路、断路及输入HC245后驱动是否正常，如是，则测量经HC245驱动输入HC138的信号是否正常，再以（2）续查，如否，则判断为HC245坏，用同型号的集成电路替换。
N. 单元板出现小区（单元板共分上下两小区）无红色或无绿色。
1、目测故障所对应的集成电路、16P排线有无虚焊、断路及5V电源供电是否正常（可直接用好的16P排线替换）。
2、单元板之间的16P连接线以及前面的单元板输出（判断方法：拿一根长的16P排线交叉互换连接出现正常，则判断为后面有问题；反之，则前面有问题）是否正常，如是，再测量输入到HC245红信号，驱动后送至MBI5024的3脚是否正常（如是，并且MBI5024其它引脚都正常，则判断MBI5024坏，用同型号的集成电路换上）如否，则检查16P排线有问题及输入不正常。
显示屏（模组）维护说明1、一排串接的模组连续不亮或有异常：检查信号方向第一块不正常模组的排线和电源线是否接触良好，如模组无LED亮，则表明无电源输入，请检查电源部分（可用万用表检查），如出现花色（有色彩混乱的亮点）则表明模组无信号输入，请检查第一块不正常模组的排线的输入端是否接触紧密，可多次拔插测试，如问题依旧可以调换新的排线。
2、单模组不亮：检查该模组的电源供应是否良好，主要是检查模组上的电源插座是否有松动。
如整块模组出现颜色混乱或者色彩不一致（但有信号输入，有正确的画面）则为信号传输排县接触不良，重新插拔排线，或者更换测试过的排线。
如更换良好的排线仍有同样问题，请察看PCB板的接口是否出现问题。
3 、单灯不亮问题检测方法：用万用表检查LED是否损坏，如果灯坏了就按下面第5项换灯。
具体测灯方法：把万用表打到电阻X1档，指针式万用表黑表笔接LED的正极，红表笔接负极（数字表黑笔接负，红笔接正），如果LED亮，所测的灯是好的，如果灯不亮，所测的灯是坏的。
4、LED坏点维护（失控点）：经过单灯检测确认为LED损坏，则根据实际需求，选择性采用下列维护方法。
4-1正面维护：用对应型号的螺丝刀从正面将固定面罩螺丝去除掉（注留好意保螺丝），取下面罩，进行换灯（请按照下面换灯方法换灯），换灯和胶体密封结束后，将原面罩复原，上紧螺丝（上螺丝时请注意不要压住灯），最后如有胶体残留在LED表面请细心清除胶体。
4-2 背面维护：用对应型号的螺丝刀从背面将螺丝去除掉（注留好意保螺丝），拔掉信号排线，为安全请不要拔掉电源连接线，以防止意外，小心将模组从钣金孔中取出，移到箱体背面，然后依照正面维护方法对单个模组进行维护换灯（请按照下面换灯方法换灯）或者检修其它。
5、换灯：将损坏LED周围的胶体用尖利工具（如镊子）去除掉，并使LED针脚清楚的表露在视线中，右手用镊子夹住LED，左手用烙铁（温度大约为340度左右，过高温度将对LED造成损伤）接触焊锡，并做稍许停留（不超过3秒钟，如超过时间但并不达到拆卸要求，请冷却后再重新尝试）将焊锡融化，用镊子将LED去掉。
将符合要求的LED灯正确的插入PCB 电路板的孔中，（LED灯的长脚为正极，短脚为负极，PCB上“方孔”为LED正极针脚插孔，“圆孔”为LED的负极针脚插孔），将少许焊锡丝融化，黏合在烙铁头上，用镊子调整好LED方向，使其平稳，将焊锡焊于LED和PCB相连处，用相同类型的胶体密封好LED。
整屏故障：A.整屏不亮（黑屏）1、检测供电电源是否通电。
2、检测通讯线是否接通，有无接错。
（同步屏）3、同步屏检测发送卡和接收卡通讯绿灯有无闪烁。
4、电脑显示器是否保护，或者显示屏显示领域是黑色或纯蓝。
（同步屏）B.整块单元板不亮（黑屏）1、连续几块板横方向不亮，检查正常单元板与异常单元板之间的排线连接是否接通；或者芯片245是否正常，2、连续几块板纵方向不亮，检查此列电源供电是否正常。
C.单元板上行不亮1、查行脚与4953输出脚是否有通。
2、查138是否正常。
3、查4953是否发烫或者烧毁。
4、查4953是否有高电平。
5、查138与4953控制脚是否有通。
D.单元板不亮1、查245是否正常。
2、查上下模块对应通脚是否接通。
3、查245输出脚到模块脚是否有通。
E.单元板缺色1、查245 R.G.B数据是否有输出。
2、查正常的5024输出SDO脚与异常的5024输入SDI脚是否有通。
1、检测A、B、C、D各信号之间是否短路。
2、检测4953输出端是否与其它输出端短路。
E．全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。
2、更换模块或单灯。
