TN-S / TN-C / TN-C-S / TT / IT 接地系统的接线图解
TN-S接地系统 （整个系统的中性线和保护线是分开的）
TN-C接地系统 （整个系统的中性线和保护线是合一的）
TT接地系统（TT接地系统有一个直接接地点，电气装置外露可导电部分则是接地）
TN-C-S接地系统 （整个系统有一部分的中性线和保护线是合一的）
IT接地系统 （IT接地系统的带电部分与大地间不直接连接，而电气装置的外露可导电部分则是接地的）
字母标识
第一字母表示 电力系统的对地关系
T-----一点接地
I-----所有带电部分与地绝缘，或一点经阻抗接地
第二字母表示装饰的外露可导电部分对地关系
T-----外露可导电部分对地直接电气连接，与电力系统的任何接地点无关
N-----外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点）如果后面还有字母，这个字母表示中性线和保护线的组合
S-----中性线和保护线是分开的
C-----中性线和保护线是合一的（PEN线）
来自: /f231617794/blog/item/28bdee8e942eaff2503d92ef.html
TN-C系统、TN-S系统、TN-C-S系统、TT系统的区别：
建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。国际电工委员会（ IEC ）对此作了统一规定，称为 TT 系统、 TN 系统、 IT 系统。其中 TN 系统又分为 TN-C 、 TN-S 、 TN-C-S 系统。下面内容就是对各种供电系统做一个扼要的介绍。
TT 系统 TN-C
供电系统→ TN 系统→ TN-S
IT 系统 TN-C-S
（一）工程供电的基本方式
根据 IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即
TT 、 TN 和 IT 系统，分述如下。
第五节 电力系统的接线方式和电压等级
一、电力系统的接线方式
（一） 系统发展的基本结构型式
近代电力系统的接线是很复杂的，这是由于一个具有一定规模的电力系统常常是逐步发展壮大的，往往包括了各种新旧设备，反映了新老技术的结合，这是电力系统的有一个特点。下面首先从发展的角度来研究系统结构的基本型式。
通常，根据电源位置、负荷分布等的不同，电力系统的结构是各不相同的，但大致可区别为下列两类。
（1）大城市型。这类系统是面向大城市为中心的负荷密度很高的地区供电的电力系统，它以围绕城市周围的环形系统作为主干（见图1—9）。其电源中既有一些地区性火电厂，也有从远方水电厂、矿口火电厂以及核能电厂输送来的功率。
（2）远距离型。这类系统一般是指通过远距离输电线路把远处的大型水电厂、矿口火电厂、核能电厂的功率送往负荷中心的开式系统，如图1—10所示。这这种大容量、远距离的功率输送，既可以采用超高压交流输电线路，也可以用超高压直流或交、直流并列的输电线路。
（二） 电力网络的接线
电力网络的接线大致可以分为无备用和有备用两种类型。
（1）无备用网络接线。用户只能从一个方向取得电源的接线方式，也成为开始电力网。这类接线方式可以分为单回路放射式、单回路干线式、单回路链式等，如图1—11所示。
无备用接线的主要优点是简单、经济、运行方便，主要缺点是可靠性差，因而不能用于对重要用户供电。
（2）有备用网络接线。它是指用户可以从两个或两个以上方向取得电源的接线方式，如双回路的放射式、环网以及两端供电网络等，如图1—12所示。
有备用接线的特点是供电可靠，缺点是运行操作和继电保护复杂、经济性也较差。但是由于保证对用户不间断供电是电力系统的首要目标之一，所以目前以有备用网络接线（尤其是两端供电方式）采用较多。
二、电力系统的额定电压等级
我们知道，电力系统中的电机、电器和用电设备都规定有额定电压，只有在额定电压下运行时，其技术经济性能才最好，也才能保证安全可靠运行。此外，为了使电力工业和电工制造业的生产标准化、系列化和统一化，世界上的许多国家和有关国际组织都制定有关于额定电压等级的标准。我国所制定的1000V以上电压的额定电压的国家标准如表1—1所示。

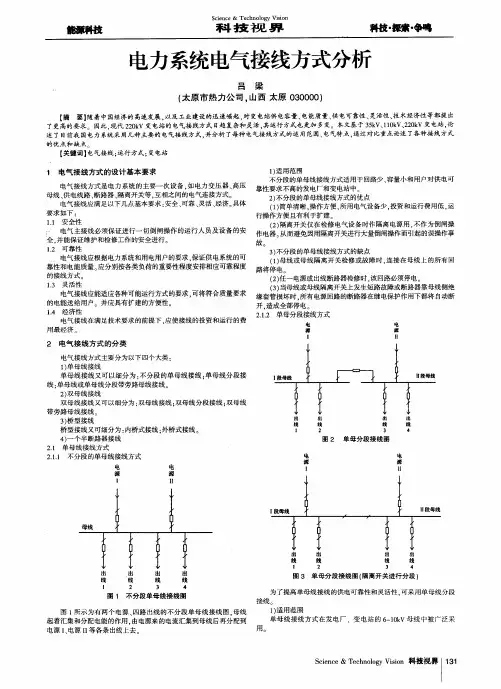

Ｓｃｉｅｎｃｅ＆Ｔｅｃｈｎｏｌｏｇｙ Ｖｉｓｉｏｎ 科技视界 科技・探索・争呜
电力系统电气接线方式分析
吕梁
（太原市热力公司，山西太原０３００００）
【摘要】随着中国经济的高速发展，以及工业建设的迅速崛起，对变电站供电容量、电能质量、供电可靠性、灵活性、技术经济性等都提出
了更高的要求。因此，现代２２０ｋＶ变电站的电气接线方式日趋复杂和灵活，其运行方式也更加多变。本文基于３５ｋＶ、１ｌＯｋＶ、２２０ｋＶ变电站，论
述了目前我国电力系统采用几种主要的电气接线方式．并分析了每种电气接线方式的适用范围、电气特点，通过对比重点论述了各种接线方式
的优点和缺点。
【关键词】电气接线；运行方式；变电站
１ 电气接线方式的设计基本要求
电气接线方式是电力系统的主要一次设备，如电力变压器、高压
母线、供电线路、断路器、隔离开关等，互相之间的电气连接方式。
电气接线应满足以下几点基本要求：安全、可靠、灵活、经济。具体
要求如下：
１．１安全性
电气主接线必须保证进行一切倒闸操作的运行人员及设备的安
全．并能保证维护和检修工作的安全进行。
１．２可靠性
电气接线应根据电力系统和用电用户的要求．保证供电系统的可
靠性和电能质量 应分别按各类负荷的重要性程度安排相应可靠程度
的接线方式
１．３灵活性
电气接线应能适应各种可能运行方式的要求．可将符合质量要求
的电能送给用户。并应具有扩建的方便性。
１．４经济性
电气接线在满足技术要求的前提下．应使接线的投资和运行的费
用最经济
２电气接线方式的分类
电气接线方式主要分为以下四个大类：
１）单母线接线
单母线接线又可以细分为：不分段的单母线接线：单母线分段接
线：单母线或单母线分段带旁路母线接线。
２）ｇ２母线接线
双母线接线又可以细分为：双母线接线；双母线分段接线；双母线
带旁路母线接线
３）桥型接线
桥型接线又可细分为：内桥式接线；外桥式接线。
４）一个半断路器接线
电力系统运行接线方式
电力系统运行接线方式就是调度部门制定的发电厂、变电所、换流站和输配电线路之间的连接方式。
1一次回路接线种类
变电站一次回路接线是指输电线路进入变电站之后，所有电力设备（变压器及进出线开关等）的相互连接方式。其接线方案有：线路变压器组，桥形接线，单母线，单母线分段，双母线，双母线分段，环网供电等。
1） 线路变压器组
变电站只有一路进线与一台变压器，而且再无发展的情况下采用线路变压器组接线。
2） 桥形接线
有两路进线、两台变压器，而且再没有发展的情况下，采用桥形接线。针对变压器，联络断路器在两个进线断路器之内为内桥接线，联络断路器在两个进线断路器之外为外桥接线。
3） 单母线
变电站进出线较多时，采用单母线，有两路进线时，一般一路供电、一路备用（不同时供电），二者可设备用电源互自投，多路出线均由一段母线引出。
4） 单母线分段
有两路以上进线，多路出线时，选用单母线分段，两路进线分别接到两段母线上，两段母线用母联开关连接起来。出线分别接到两段母线上。单母线分段运行方式比较多。一般为一路主供，一路备用（不合闸），母联合上，当主供断电时，备用合上，主供、备用与母联互锁。备用电源容量较小时，备用电源合上后，要断开一些出线。这是比较常用的一种运行方式。对于特别重要的负荷，两路进线均为主供，母联开关断开，当一路进线断电时，母联合上，来电后断开母联再合上进线开关。单母线分段也有利于变电站内部检修，检修时可以停掉一段母线，如果是单母线不分段，检修时就要全站停电，利用旁路母线可以不停电，旁路母线只用于电力系统变电站。
5） 双母线 双母线主要用于发电厂及大型变电站，每路线路都由一个断路器经过两个隔离开关分别接到两条母线上，这样在母线检修时，就可以利用隔离开关将线路倒在一条件母线上。双母线也有分段与不分段两种，双母线分段再加旁路断路器，接线方式复杂，但检修就非常方便了，停电范围可减少。
2 母线接线
