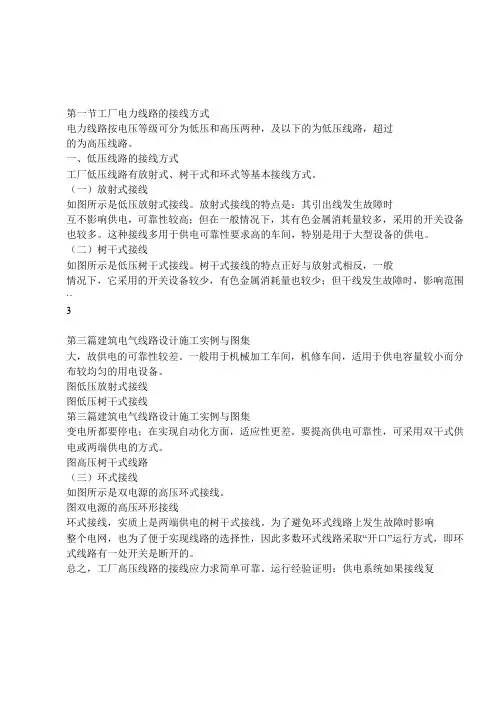

第一节工厂电力线路的接线方式
电力线路按电压等级可分为低压和高压两种，及以下的为低压线路，超过
的为高压线路。
一、低压线路的接线方式
工厂低压线路有放射式、树干式和环式等基本接线方式。
（一）放射式接线
如图所示是低压放射式接线。放射式接线的特点是：其引出线发生故障时
互不影响供电，可靠性较高；但在一般情况下，其有色金属消耗量较多，采用的开关设备
也较多。这种接线多用于供电可靠性要求高的车间，特别是用于大型设备的供电。
（二）树干式接线
如图所示是低压树干式接线。树干式接线的特点正好与放射式相反，一般
情况下，它采用的开关设备较少，有色金属消耗量也较少；但干线发生故障时，影响范围
··
3
第三篇建筑电气线路设计施工实例与图集
大，故供电的可靠性较差。一般用于机械加工车间，机修车间，适用于供电容量较小而分
布较均匀的用电设备。
图低压放射式接线
图低压树干式接线
第三篇建筑电气线路设计施工实例与图集
变电所都要停电；在实现自动化方面，适应性更差。要提高供电可靠性，可采用双干式供
电或两端供电的方式。
图高压树干式线路
（三）环式接线
如图所示是双电源的高压环式接线。
图双电源的高压环形接线
环式接线，实质上是两端供电的树干式接线。为了避免环式线路上发生故障时影响
整个电网，也为了便于实现线路的选择性，因此多数环式线路采取“开口”运行方式，即环
式线路有一处开关是断开的。
总之，工厂高压线路的接线应力求简单可靠。运行经验证明：供电系统如果接线复

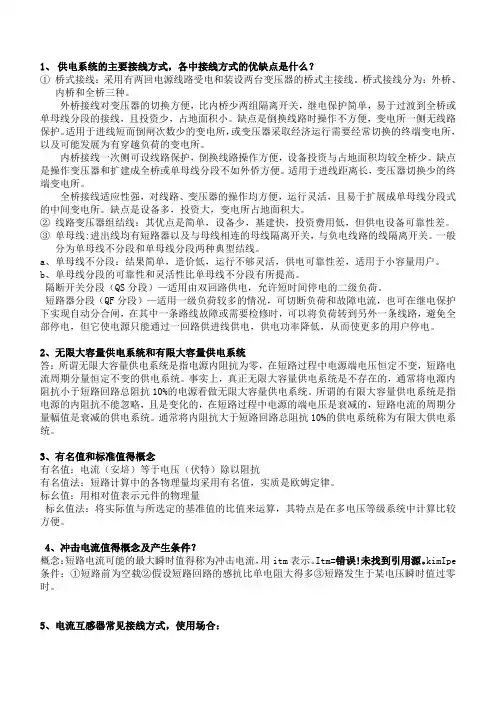

1、 供电系统的主要接线方式，各中接线方式的优缺点是什么？
① 桥式接线：采用有两回电源线路受电和装设两台变压器的桥式主接线。桥式接线分为：外桥、内桥和全桥三种。
外桥接线对变压器的切换方便，比内桥少两组隔离开关，继电保护简单，易于过渡到全桥或单母线分段的接线，且投资少，占地面积小。缺点是倒换线路时操作不方便，变电所一侧无线路保护。适用于进线短而倒闸次数少的变电所，或变压器采取经济运行需要经常切换的终端变电所，以及可能发展为有穿越负荷的变电所。
内桥接线一次侧可设线路保护，倒换线路操作方便，设备投资与占地面积均较全桥少。缺点是操作变压器和扩建成全桥或单母线分段不如外侨方便。适用于进线距离长，变压器切换少的终端变电所。
全桥接线适应性强，对线路、变压器的操作均方便，运行灵活，且易于扩展成单母线分段式的中间变电所。缺点是设备多，投资大，变电所占地面积大。
② 线路变压器组结线：其优点是简单，设备少，基建快，投资费用低，但供电设备可靠性差。
③ 单母线:进出线均有短路器以及与母线相连的母线隔离开关，与负电线路的线隔离开关。一般分为单母线不分段和单母线分段两种典型结线。
a、单母线不分段：结果简单，造价低，运行不够灵活，供电可靠性差，适用于小容量用户。
b、单母线分段的可靠性和灵活性比单母线不分段有所提高。
隔断开关分段（QS分段）—适用由双回路供电，允许短时间停电的二级负荷。
短路器分段（QF分段）—适用一级负荷较多的情况，可切断负荷和故障电流，也可在继电保护下实现自动分合闸，在其中一条路线故障或需要检修时，可以将负荷转到另外一条线路，避免全部停电，但它使电源只能通过一回路供进线供电，供电功率降低，从而使更多的用户停电。
2、无限大容量供电系统和有限大容量供电系统
答：所谓无限大容量供电系统是指电源内阻抗为零，在短路过程中电源端电压恒定不变，短路电流周期分量恒定不变的供电系统。事实上，真正无限大容量供电系统是不存在的，通常将电源内阻抗小于短路回路总阻抗10%的电源看做无限大容量供电系统。所谓的有限大容量供电系统是指电源的内阻抗不能忽略，且是变化的，在短路过程中电源的端电压是衰减的，短路电流的周期分量幅值是衰减的供电系统。通常将内阻抗大于短路回路总阻抗10%的供电系统称为有限大供电系统。
第三章 配电系统的接线方式
第一节 放射式接线
一、放射式接线
1.定义：从电源点用专用开关及专用线路直接送到用户或设备的受电端，沿线没有其他负荷分支的接线称为放射式接线，也称专用线供电。
2．使用场合：用电设备容量大、负荷性质重要、潮湿及腐蚀性环境的场所供电。
3．分类：单电源单回路放射式、双回路放射式接线，
二、单电源单回路放射式
1．接线
如图3-1所示，该接线的电源由总降压变电所的6～10kV母线上引出一回线路直接向负荷点或用电设备供电，沿线没有其他负荷，受电端之间无电的联系。
1-低压配电屏 2-主配电箱 3-分配电箱
图3-1 单电源单回路放射式
2．特点
（1）当出线线路发生故障，线路之间互不影响，供电可靠性高；
（2）线路简单易于操作维护，保护装置简单，易于实现自动化；
（3）开关设备数量较多，线路有色金属消耗量大，初次投资较大；
（4）当电源或母线出现故障或检修时，将导致所有出线停电；
（5）当某条出线发生故障、变压器故障及开关设备停电检修时，该线路负荷停电。
3．适用范围
此接线方式适用于可靠性要求不高的二级、三级负荷。
三、单电源双回路放射式
1．接线
如图3-2所示，同单电源单回路放射式接线相比，该接线采用了对一个负荷点或用电设备使用两条专用线路供电的方式，即线路备用方式。
图3-2 单电源双回路放射式
2．特点 （1）由于每个负荷点或用电设备采用两条线路供电，当一条线路故障或开关检修时，另一条备用线路可以投入运行；
（2）由于采用备用方式，要求在选择这两条线路及其开关设备应相同，增大了投资量；
（3）当电源或母线出现故障或检修时，仍会导致所有负荷停电；
（4）同单电源单回路放射式相比提高了线路供电可靠性。
1 变电所常见进线及主接线方式
一.常见进线
1.隔离开关引入
电缆进线，露天变电所变压器容量在1000KVA及以下。室内变电所，变电所变压器容量在315KVA及以下，常用于小容量三级负荷，常用于线路－变压器组接线方式。
2.跌落式熔断器引入
多用于露天变电所，架空进线，变电所变压器容量在630KVA及以下，常用于线路－变压器组接线方式。
3.电力电缆直接引入
适用于通常建筑物内及彼此距离较近，变电所变压器容量1000KVA及以下，常用于线路－变压器组接线方式。
4.隔离开关与接地开关组引入
隔离开关分断时，接地开关同时接地，确保人身和设备平安。
5.负荷开关与熔断器引入
用于线路－变压器组接线方式时，适于变电所变压器560 KVA～1000KVA，当熔断器不能满意继电爱护要求时，宜选用断路器。
配电所专用电源线的进线开关设备当无继电爱护和自动装置要求,可采纳；环网柜常用。
6.隔离开关与断路器引入
目前使用广泛。 2 7.增加避雷器引入
架空进线及电缆进线30m引入。
二.6～10KV配电所常见主接线
1.单电源单母线不分断接线
适用于三级负荷供电，如有备用电源时也可对二级负荷供电。
a.优点：线路简洁，使用设备少，造价低；
b.缺点：供电的牢靠性和敏捷性差，母线或母线隔离开关故障检修时造成用户停电。
2.双电源单母线不分断接线（明备用）
用在负荷较大的二级负荷或负荷较小的一级负荷，若为一级负荷，备用电源应采纳自动投入方式。
3.双电源单母线分断接线（明备用）
某段母线故障和检修时，不影响另段母线正常运行，系统相对敏捷些。
4.双电源单母线分断接线（暗备用）
常用在大型民用建筑中，每路进线应能带全部一级负荷及重要二级负荷，常取总负荷的70％。
5.环网接线
相当于双电源树干式供电，一般采纳开口运行，通常采纳以负荷开关为主的高压环网柜。虽牢靠性高些，但继电爱护简单整定协作困难，而且查找故障麻烦，一般用在比较密集的居民小区，小型加工工业等三级负荷或容量较小的二级负荷。 3
