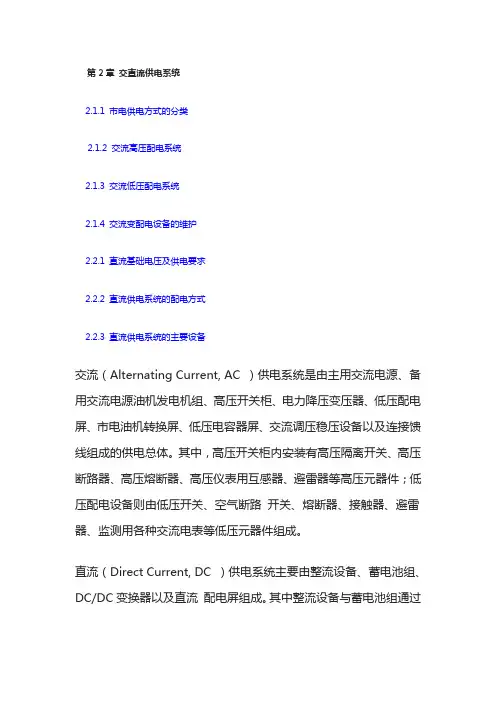

第2章 交直流供电系统
2.1.1 市电供电方式的分类
2.1.2 交流高压配电系统
2.1.3 交流低压配电系统
2.1.4 交流变配电设备的维护
2.2.1 直流基础电压及供电要求
2.2.2 直流供电系统的配电方式
2.2.3 直流供电系统的主要设备
交流（Alternating Current, AC ）供电系统是由主用交流电源、备
用交流电源油机发电机组、高压开关柜、电力降压变压器、低压配电
屏、市电油机转换屏、低压电容器屏、交流调压稳压设备以及连接馈
线组成的供电总体。其中，高压开关柜内安装有高压隔离开关、高压
断路器、高压熔断器、高压仪表用互感器、避雷器等高压元器件；低
压配电设备则由低压开关、空气断路 开关、熔断器、接触器、避雷
器、监测用各种交流电表等低压元器件组成。
直流（Direct Current, DC ）供电系统主要由整流设备、蓄电池组、
DC/DC变换器以及直流 配电屏组成。其中整流设备与蓄电池组通过与直流配电屏并联向负载供电，以实现不间断供电和稳定供电的目
的。
2.1 交流供电系统
交流供电系统包括交流高压配电系统（6kV或10kV系统）和交
流低压配电系统 （380/220V系统）。其中，来自国家电网的市电
作为主用交流电源，通信局（站）自备的油机发电机组则作为备用交
流电源。大中型通信局（站）都采用10kV高压市电，经电力变压器
降为380/220V低压后，再供给整流器、不间断电源设备、通信设备、
空调设备和建筑用 电设备等。
2.1.1 市电供电方式的分类
依据通信局（站）所在地区的供电条件、线路引入方式及运行状
态，将市电供电方式分为下述4类。
1.一类市电供电方式
一类市电供电方式为从两个稳定可靠的独立电源引入两路供电
线，两路供电线不应有同时检修停电的供电情况。
两路供电方式宜配置备用电源自动投入装置。 一类市电供电方式的不可用度指标：平均月市电故障次数应≤1
第二章 电力系统的接线
一、填空题
1．有母线的主接线的形式有 单母线
和 双母线
。其中单母线分为
单母线无分段 、 单母线有分段 、 单母线分段带旁路母线 等，双母线分为 普通双母线 、 双母线分段 、 3/2断路器 、 双母线带旁路母线 等。
3．开关电器按功能分为 断路器 、 隔离开关 、 熔断器 、 负荷开关 以及 自动重合器 和 自动分段器 。
4．高压断路器按所采用的灭弧介质分为 油断路器 、 压缩空气断路器 、和 真空断路器 、六氟化硫断路器 。
5．6SF断路器灭弧室的结构分为 单压式 和 双压式 。
6. 电力系统的中性点接地方式有 直接接地
，不接地，经消弧线圈接地 。
7. 电力网接线方式通常按供电可靠性分为 无备用 接线和 有备用 接线。
二、判断题
1．电气主接线图是反映电气一次设备连接情况的图纸。( √ )
2．电气主接线图中所有设备均用单线代表三相 。( × )
3．隔离开关与断路器在操作时应满足 “ 隔离开关先通后断 ” 原则。 ( √ )
4．一台半断路器接线当任意一组母线发生短路故障时 , 均不影响各回路供电。( √)
5．单母线带旁路母线接线中旁路母线的作用是作为母线的备用。 ( × )
6．桥形接线与单母不分段接线相比节省了一台断路器 。 (√)
7．内桥接线适用于变压器需要经常切换的发电厂。(×)
8．内桥接线适用于线路有穿越功率的发电厂 。(×)
9．主接线方案的经济比较主要是比较综合投资和年运行费用。 (√)
10．发电厂和变电站的自身用电量很小 , 因此不重要。 (×)
11、 保护接零是在 380/220 低压系统中 , 将电气设备的金属外壳与工作零线相连。 (√)
12、 开关电器分为以下四类:: 断路器、隔离开关、负荷开关、接触器。（×）
13、 高压断路器在电网中起控制与保护作用。（√ ）
14、 高压断路器既能开断负荷电流又能开断短路电流。 （√ ）
第二章 电气主接线
第一节 电气主接线的基础知识
电气主接线是指发电厂、变电站、电力系统中传送电能的通路。发电厂电气主接线是由各种电气设备通过连接线，按其功能要求组成的接受和分配电能的电路。它不仅标明了各主要设备的规格、数量，而且反映各设备的作用、连接方式和各回路间的相互联系，构成了发电厂电气部分的主体。如果用规定的设备文字和图形符号将发电机、变压器、母线、开关、刀闸及测量、保护电器等有关电气设备，按工作顺序排列，详细表示电气设备的组成和连接关系的接线图，称为电气接线图。
电气接线图分为一次接线图和二次接线图。一次接线图是表示一次设备的连接方式，也称电气主系统图；二次接线图是表示二次设备的连接方式。发电厂主接线是电气运行人员进行各种操作和事故处理的重要依据之一，因此，发电厂电气运行人员必须熟悉主接线图，了解电路中各种电气设备的用途、性能及维护、检查项目和进行操作的步骤等，以保证安全发供电。
一．对主接线的基本要求
电气主接线的连接方式对系统的安全、经济运行和稳定、灵活及配电装置的布置、机电保护和控制方式等有着非常重要的关系。因此，电气主接线必须满足以下基本要求。
1． 运行的可靠性
发、供电的安全可靠性，是电力生产和分配的基本要求。因为电能的发、送、用是在同一时刻进行的，电力系统中任何一个环节故障，都将影响
到整体。所以，主接线若不能保证安全可靠的工作，发电厂就不能完成生产和输送以及保证电能的质量。主接线的可靠性不是只对发电厂来说的，应考虑到发电厂在系统中的地位、作用以及用户的负荷性质等。因此，对主接线的可靠性可从以下几个方面分析。
⑴短路器检修时是否影响供电。
⑵设备或线路故障或检修时，停电线路数目的多少和停电时间的长短，以及能否保证对重要用户的供电。
⑶有没有使全厂停电的可能性。
⑷与系统的潮流分布是否合理。
2． 具有一定的灵活性
主接线不但在正常运行情况下，能根据调度的要求，灵活地改变运行方式，达到调度的目的；而且在各种事故或设备检修时，能尽快地退出设备、切除故障，使停电时间最短、影响范围最小，并且在检修时能保证检修人员的安全。
电力系统运行接线方式
电力系统运行接线方式就是调度部门制定的发电厂、变电所、换流站和输配电线路之间的连接方式。
1一次回路接线种类
变电站一次回路接线是指输电线路进入变电站之后，所有电力设备（变压器及进出线开关等）的相互连接方式。其接线方案有：线路变压器组，桥形接线，单母线，单母线分段，双母线，双母线分段，环网供电等。
1） 线路变压器组
变电站只有一路进线与一台变压器，而且再无发展的情况下采用线路变压器组接线。
2） 桥形接线
有两路进线、两台变压器，而且再没有发展的情况下，采用桥形接线。针对变压器，联络断路器在两个进线断路器之内为内桥接线，联络断路器在两个进线断路器之外为外桥接线。
3） 单母线
变电站进出线较多时，采用单母线，有两路进线时，一般一路供电、一路备用（不同时供电），二者可设备用电源互自投，多路出线均由一段母线引出。
4） 单母线分段
有两路以上进线，多路出线时，选用单母线分段，两路进线分别接到两段母线上，两段母线用母联开关连接起来。出线分别接到两段母线上。单母线分段运行方式比较多。一般为一路主供，一路备用（不合闸），母联合上，当主供断电时，备用合上，主供、备用与母联互锁。备用电源容量较小时，备用电源合上后，要断开一些出线。这是比较常用的一种运行方式。对于特别重要的负荷，两路进线均为主供，母联开关断开，当一路进线断电时，母联合上，来电后断开母联再合上进线开关。单母线分段也有利于变电站内部检修，检修时可以停掉一段母线，如果是单母线不分段，检修时就要全站停电，利用旁路母线可以不停电，旁路母线只用于电力系统变电站。
5） 双母线 双母线主要用于发电厂及大型变电站，每路线路都由一个断路器经过两个隔离开关分别接到两条母线上，这样在母线检修时，就可以利用隔离开关将线路倒在一条件母线上。双母线也有分段与不分段两种，双母线分段再加旁路断路器，接线方式复杂，但检修就非常方便了，停电范围可减少。
2 母线接线
