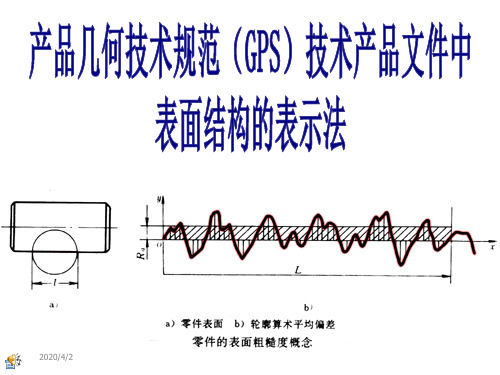

表面粗糙度的标注方法有了新规定——华科大教师团队部资料表面粗糙度是工程图样和技术文件中的重要容，GB/T 131‐2006《产品几何技术规（GPS）技术产品文件中表面结构的表示法》等同采用国际标准，于2007‐02‐01 起代替GB/T131‐1993。
一、表面粗糙度在工程图样中的标注方法1. 新标准规定，当表面粗糙度有单一要求和补充要求时，应使用长边上有一条横线的完整图形符号，完整符号有三种（见图1）。
（a）允许任何工艺（b）去除材料（c）不去除材料图1表面粗糙度各项要求标注的位置如图2 所示：图2单一要求：a ——第一个表面粗糙度要求（传输带/取样长度参数代号数值）b ——第二个表面粗糙度要求（传输带/取样长度参数代号数值）补充要求：c ——加工方法（车、铣、磨、涂镀等）d ——表面纹理和方向e ——加工余量例1（见图3）：图3含义：上限值Ra=50μm；下限值Ra=6.3μm；U 和L 分别表示上限值和下限值，当不会引起歧义时，也可不标注U、L；极限值规则均为“16%规则”；两个传输带均为0.008mm—4mm（其中4mm 为取样长度）；评定长度中含有5 个取样长度（默认），5×4mm = 20 mm；加工方法为铣；表面纹理符号c（表示表面纹理呈近似同心圆，且圆心与表面中心相关）；加工余量为3mm。
例2（见图4）：图4含义：第一个表面粗糙度要求Ra 的上限值为1.6μm（符合16%规则），其取样长度为0.8mm；第二个表面粗糙度要求Rz 的上限值为12.5μm（符合最大规则），其取样长度为2.5mm，Rz 的下限值为3.2μm（符合最大规则），其取样长度为2.5mm，其中U、L 在不会引起歧义时也可不标注。
例3（传输带/取样长度为默认值，评定长度中所含取样长度的个数不是默认的5，而是含有3 个取样长度，见图5）：图5含义：传输带/取样长度为默认值；评定长度为3 个取样长度；默认Rz 为上限值要求，Rz = 6.3μm，符合最大规则。

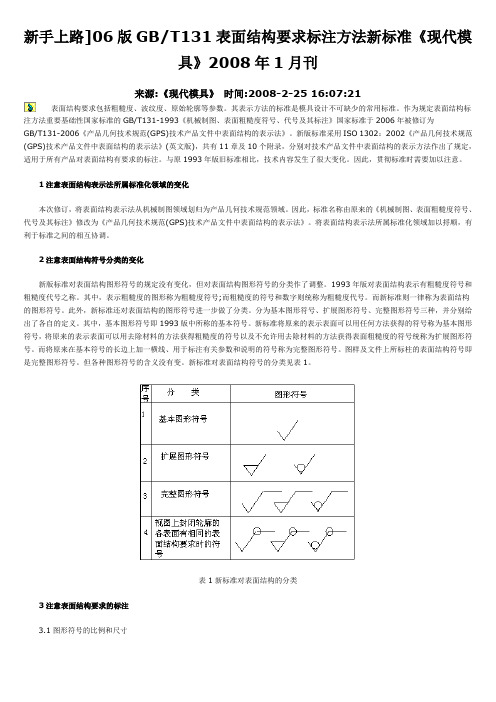

新手上路]06版GB/T131表面结构要求标注方法新标准《现代模具》2008年1月刊来源:《现代模具》时间:2008-2-25 16:07:21表面结构要求包括粗糙度、波纹度、原始轮廓等参数。
其表示方法的标准是模具设计不可缺少的常用标准。
作为规定表面结构标注方法重要基础性国家标准的GB/T131-1993《机械制图、表面粗糙度符号、代号及其标注》国家标准于2006年被修订为GB/T131-2006《产品几何技术规范(GPS)技术产品文件中表面结构的表示法》。
新版标准采用ISO 1302：2002《产品几何技术规范(GPS)技术产品文件中表面结构的表示法》(英文版)，共有11章及10个附录，分别对技术产品文件中表面结构的表示方法作出了规定，适用于所有产品对表面结构有要求的标注。
与原1993年版旧标准相比，技术内容发生了很大变化。
因此，贯彻标准时需要加以注意。
1注意表面结构表示法所属标准化领域的变化本次修订，将表面结构表示法从机械制图领域划归为产品几何技术规范领域。
因此，标准名称由原来的《机械制图、表面粗糙度符号、代号及其标注》修改为《产品几何技术规范(GPS)技术产品文件中表面结构的表示法》。
将表面结构表示法所属标准化领域加以捋顺，有利于标准之间的相互协调。
2注意表面结构符号分类的变化新版标准对表面结构图形符号的规定没有变化，但对表面结构图形符号的分类作了调整。
1993年版对表面结构表示有粗糙度符号和粗糙度代号之称。
其中，表示粗糙度的图形称为粗糙度符号;而粗糙度的符号和数字则统称为粗糙度代号。
而新标准则一律称为表面结构的图形符号。
此外，新标准还对表面结构的图形符号进一步做了分类。
分为基本图形符号、扩展图形符号、完整图形符号三种，并分别给出了各自的定义。
其中，基本图形符号即1993版中所称的基本符号。
新标准将原来的表示表面可以用任何方法获得的符号称为基本图形符号，将原来的表示表面可以用去除材料的方法获得粗糙度的符号以及不允许用去除材料的方法获得表面粗糙度的符号统称为扩展图形符号。
06版GB/T131表面结构要求标注方法新标准来源:《现代模具》时间:2008-2-25 16:07:21表面结构要求包括粗糙度、波纹度、原始轮廓等参数。
其表示方法的标准是模具设计不可缺少的常用标准。
作为规定表面结构标注方法重要基础性国家标准的GB/T131-1993《机械制图、表面粗糙度符号、代号及其标注》国家标准于2006年被修订为GB/T131-2006《产品几何技术规范(GPS)技术产品文件中表面结构的表示法》。
新版标准采用ISO 1302：2002《产品几何技术规范(GPS)技术产品文件中表面结构的表示法》(英文版)，共有11章及10个附录，分别对技术产品文件中表面结构的表示方法作出了规定，适用于所有产品对表面结构有要求的标注。
与原1993年版旧标准相比，技术内容发生了很大变化。
因此，贯彻标准时需要加以注意。
1注意表面结构表示法所属标准化领域的变化本次修订，将表面结构表示法从机械制图领域划归为产品几何技术规范领域。
因此，标准名称由原来的《机械制图、表面粗糙度符号、代号及其标注》修改为《产品几何技术规范(GPS)技术产品文件中表面结构的表示法》。
将表面结构表示法所属标准化领域加以捋顺，有利于标准之间的相互协调。
2注意表面结构符号分类的变化新版标准对表面结构图形符号的规定没有变化，但对表面结构图形符号的分类作了调整。
1993年版对表面结构表示有粗糙度符号和粗糙度代号之称。
其中，表示粗糙度的图形称为粗糙度符号;而粗糙度的符号和数字则统称为粗糙度代号。
而新标准则一律称为表面结构的图形符号。
此外，新标准还对表面结构的图形符号进一步做了分类。
分为基本图形符号、扩展图形符号、完整图形符号三种，并分别给出了各自的定义。
其中，基本图形符号即1993版中所称的基本符号。
新标准将原来的表示表面可以用任何方法获得的符号称为基本图形符号，将原来的表示表面可以用去除材料的方法获得粗糙度的符号以及不允许用去除材料的方法获得表面粗糙度的符号统称为扩展图形符号。
表面粗糙度的标注方法有了新规定表面粗糙度是工程图样和技术文件中的重要内容，GB/T 131‐2006《产品几何技术规范（GPS ）技术产品文件中表面结构的表示法》等同采用国际标准，于2007‐02‐01起代替GB/T 131‐1993。
一、表面粗糙度在工程图样中的标注方法1. 新标准规定，当表面粗糙度有单一要求和补充要求时，应使用长边上有一条横线的完整图形符号，完整符号有三种（见图1）。
（a ）允许任何工艺 （b ）去除材料 （c ）不去除材料图1表面粗糙度各项要求标注的位置如图2所示：图2例1（见图3）：图3例2（见图4）：图4例3（传输带/取样长度为默认值，评定长度中所含取样长度的个数不是默认的5，而是含有3个取样长度，见图5）：图5例4（见图6）：图62. 表面粗糙度的注写和读取方向要与尺寸的注写和读取方向一致（见图7），并标注在轮廓线上（轮廓线的延长线上）或指引线上（见图8和图9）。
图7 图8（a ） （b ）图93. 必要时也可标注在特征尺寸的尺寸线上（见图10和图11）或形位公差的框格上（见图12）。
图10（a） （b）图11（a） （b）图124. 当多个表面有相同要求或图纸空间有限时，可采用简化注法（见图13～图15）。
注：图示的表面粗糙度符号是指对图形中封闭轮廓的周边六个面的共同要求（不包括前后面）。
图13（a） （b）注：多数表面有相同要求，可统一标注在标题栏的附近，而不是标注在图形的右上角。
图14（a）（b）注：用带字母或不带字母的图形符号，以等式的形式注写在图形或标题栏附近。
图155. 两种或多种工艺获得的同一表面的注法（见图16）。
注：同时给出镀覆前后的表面粗糙度要求的注法。
图16二、标注表面粗糙度以前应弄清楚的几个问题1. 什么是传输带/取样长度？其具体数值是多少？在图样上如何标注？在什么情况下可不标注？2. 什么是评定长度？它与取样长度有什么关系？在图样上如何标注？在什么情况下可不标注？3. 极限值的两个判断规则是什么？在图样上如何表示？4. 单向极限和双向极限在图样上如何表示？在什么情况下可省略“U”、“L”？5. Rz的含义是什么？它与原Ry是什么关系？参考资料GB/T 131-2006产品几何技术规范（GPS）技术产品文件中表面结构的表示法李震、崔长德 2007-05-20。
