表面粗糙度的定义及表示参考

表面粗糙度符号及其标注说明粗糙度是衡量零件表面粗糙程度的参数，它反映的是零件表面微观的几何形状误差，必须借助放大镜等进行测量。

它是由于零件加工过程中刀具与加工表面之间的摩擦、挤压以及加工时的高频振动等方面的原因造成的。

表面粗糙度对零件的工作精度、耐磨性、密封性、耐蚀性以及零件之间的配合都有着直接的影响。

粗糙度的评定常用轮廓算术平均偏差Ra、轮廓最大高度Ry、微观不平度十点高度Rz三个参数表示。

数值越小，零件的表面越光滑，数值越大零件的表面越粗糙。

1、轮廓算术平均偏差Ra取样长度：取样长度是指具有粗糙度几何特征的一段长度，在取样长度内应该具有几个波峰和波谷。

测量时可选5倍的取样长度作为测量长度进行测量。

Ra是指在取样长度内，轮廓偏距绝对值的算术平均值，可以表示为：关于表面粗糙度的数值和表面特征、获得方法、应用举例请参见下表。

从上图中也可以看出,粗糙度参数的数值.基本上成倍数的关系。

标注时应当选用这些数值，不能选用其他的数值。

2、轮廓最大高度Ry3、轮廓不平度十点高度Rz标注2.1代号及意义粗糙度代号可以分为：符号，粗糙度项目及数值。

常用标注参数是Ra, 标注Ra时Ra可以省略，标注Rz和Ry时，在粗糙度数值前加对应的符号Rz和Ry。

2.2 标注原则1)、在同一图样上每一表面只注一次粗糙度代号，且应注在可见轮廓线、尺寸界线、引出线或它们的延长线上，并尽可能靠近有关尺寸线。

2）、当零件的大部分表面具有相同的粗糙度要求时，对其中使用最多的一种，代（符）号，可统一注在图纸的右上角。

并加注“其余”二字。

3）、在不同方向的表面上标注时，代号中的数字及符号的方向必须下图的规定标注。

4)、代号中的数字方向应与尺寸数字的方向一致。

5)、符号的尖端必须从材料外指向表面。

标注举例：6)、齿轮、蜗轮齿面对于齿轮、蜗轮齿面的粗糙度，应标注在表示分度圆的点画线上。

如果图形中的位置有限，粗糙度也可以引出标注或注在尺寸线的延长线上。

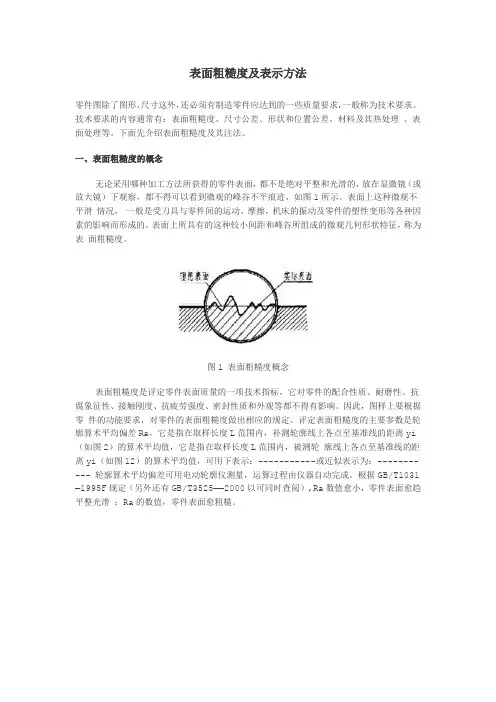

表面粗糙度及表示方法零件图除了图形、尺寸这外，还必须有制造零件应达到的一些质量要求，一般称为技术要求。

技术要求的内容通常有：表面粗糙度、尺寸公差、形状和位置公差、材料及其热处理、表面处理等。

下面先介绍表面粗糙度及其注法。

一、表面粗糙度的概念无论采用哪种加工方法所获得的零件表面，都不是绝对平整和光滑的，放在显微镜（或放大镜）下观察，都不得可以看到微观的峰谷不平痕迹，如图1所示。

表面上这种微观不平滑情况，一般是受刀具与零件间的运动、摩擦，机床的振动及零件的塑性变形等各种因素的影响而形成的。

表面上所具有的这种较小间距和峰谷所组成的微观几何形状特征，称为表面粗糙度。

图1 表面粗糙度概念表面粗糙度是评定零件表面质量的一项技术指标，它对零件的配合性质、耐磨性、抗腐象征性、接触刚度、抗疲劳强度、密封性质和外观等都不得有影响。

因此，图样上要根据零件的功能要求，对零件的表面粗糙度做出相应的规定。

评定表面粗糙度的主要参数是轮廓算术平均偏差Ra，它是指在取样长度L范围内，补测轮廓线上各点至基准线的距离yi（如图2）的算术平均值，它是指在取样长度L范围内，被测轮廓线上各点至基准线的距离yi （如图12）的算术平均值，可用下表示：-----------或近似表示为：----------- 轮廓算术平均偏差可用电动轮廓仪测量，运算过程由仪器自动完成。

根据GB/T1031—199 5F规定（另外还有GB/T3525——2000以可同时查阅）,Ra数值愈小，零件表面愈趋平整光滑；Ra的数值，零件表面愈粗糙。

图2 轮廓算术平均编差图3 轮廓算术平均编差值二、表面粗糙度的选用表面粗糙度参数值的选用，应该既要满足零件表面的功能要求，又要考虑经济合理性。

具体选用时，可参照已有的类似零件图，用类比法确定。

在满足零件功能要求前提下，应尽量选用较大的表面粗糙度参数值，以降低加工成本。

一般地说，零件的工作表面、配合表面、密封表面、运动速度高和单位压力大的摩擦表面等，对表面平整光滑程度要求高，参数值应取小些。

表面粗糙度及其标注粗糙度是衡量零件表面粗糙程度的参数，它反映的是零件表面微观的几何形状误差，必须借助放大镜等进行测量。

它是由于零件加工过程中刀具与加工表面之间的摩擦、挤压以及加工时的高频振动等方面的原因造成的。

表面粗糙度对零件的工作精度、耐磨性、密封性、耐蚀性以及零件之间的配合都有着直接的影响。

取样长度:取样长度是指具有粗糙度几何特征的一段长度，在取样长度内应该具有几个波峰和波谷。

测量时可选5倍的取样长度作为测量长度进行测量。

粗糙度的评定常用轮廓算术平均偏差Ra、轮廓最大高度Ry、微观不平度十点高度Rz三个参数表示。

数值越小，零件的表面越光滑，数值越大零件的表面越粗糙。

1、轮廓算术平均偏差RaRa是指在取样长度内，轮廓偏距绝对值的算术平均值，可以表示为:关于表面粗糙度的数值和表面特征、获得方法、应用举例请参见下表从上图中也可以看出,粗糙度参数的数值.基本上成倍数的关系。

标注时应当选用这些数值，不能选用其他的数值。

2、轮廓最大高度Ry3、轮廓不平度十点高度Rz1、代号及意义粗糙度代号可以分为:符号，粗糙度项目及数值。

常用标注参数是Ra, 标注Ra时Ra可以省略，标注Rz和Ry时，在粗糙度数值前加对应的符号Rz和Ry。

2、标注原则1)、在同一图样上每一表面只注一次粗糙度代号，且应注在可见轮廓线、尺寸界线、引出线或它们的延长线上，并尽可能靠近有关尺寸线。

2)、当零件的大部分表面具有相同的粗糙度要求时，对其中使用最多的一种，代(符)号，可统一注在图纸的右上角。

并加注“其余”二字。

3)、在不同方向的表面上标注时，代号中的数字及符号的方向必须下图的规定标注。

4)、代号中的数字方向应与尺寸数字的方向一致。

5)、符号的尖端必须从材料外指向表面。

标注举例:6)、齿轮、蜗轮齿面对于齿轮、蜗轮齿面的粗糙度，应标注在表示分度圆的点画线上。

如果图形中的位置有限，粗糙度也可以引出标注或注在尺寸线的延长线上。

7)、两个表面的粗糙度要求相同，也可以一个符号使用两个指引线。

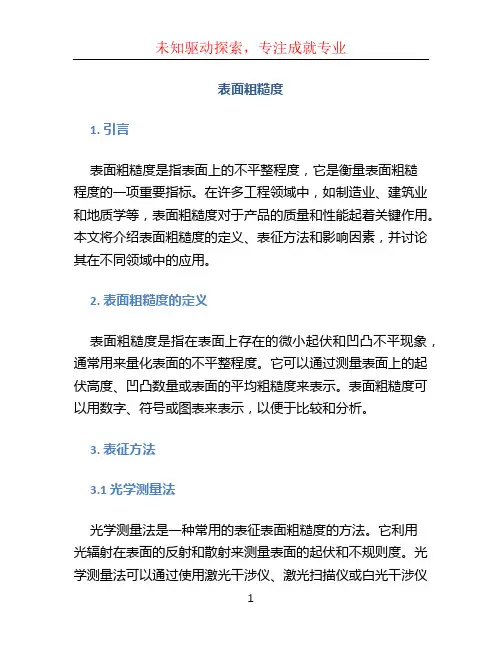

表面粗糙度1. 引言表面粗糙度是指表面上的不平整程度，它是衡量表面粗糙程度的一项重要指标。

在许多工程领域中，如制造业、建筑业和地质学等，表面粗糙度对于产品的质量和性能起着关键作用。

本文将介绍表面粗糙度的定义、表征方法和影响因素，并讨论其在不同领域中的应用。

2. 表面粗糙度的定义表面粗糙度是指在表面上存在的微小起伏和凹凸不平现象，通常用来量化表面的不平整程度。

它可以通过测量表面上的起伏高度、凹凸数量或表面的平均粗糙度来表示。

表面粗糙度可以用数字、符号或图表来表示，以便于比较和分析。

3. 表征方法3.1 光学测量法光学测量法是一种常用的表征表面粗糙度的方法。

它利用光辐射在表面的反射和散射来测量表面的起伏和不规则度。

光学测量法可以通过使用激光干涉仪、激光扫描仪或白光干涉仪等设备来实现。

这些设备可以在微米级别测量表面的高度和形状。

3.2 接触式测量法接触式测量法是通过物体与表面接触并测量物体在表面上滑动的方式来确定表面粗糙度。

常用的接触式测量设备包括触针探头、压力探头和扫描探头等。

这些设备可以测量表面的高度差异、坡度和曲率等信息，并生成相应的表面粗糙度参数。

3.3 声学测量法声学测量法是一种通过声波的传播和反射来测量表面粗糙度的方法。

它利用声波在不同表面上的反射和散射特性原理来确定表面的粗糙度和结构。

常见的声学测量设备包括声波探头、超声波传感器和声纳测量系统等。

这些设备可以测量表面的声波反射时间、幅度和频率等参数，以评估表面的粗糙度。

4. 影响因素表面粗糙度受多种因素的影响，包括材料的性质、加工工艺和环境条件等。

以下是一些常见的影响因素：•材料硬度：硬度较高的材料通常具有较低的表面粗糙度。

•加工方法：不同的加工方法会产生不同程度的表面粗糙度，如铣削、磨削和打磨等。

•切削速度：切削速度越高，产生的切削热量越大，从而导致较高的表面粗糙度。

•环境湿度：高湿度环境下，材料容易出现氧化和腐蚀，从而增加表面的粗糙度。

表面粗糙度的标注方法表面粗糙度是衡量物质表面质量的一个重要指标。

在工业、机械制造、汽车、电子、医疗、军事等多个领域中，表面粗糙度都起着重要的作用。

表面粗糙度的量化标准主要是通过测量表面数据来实现的，一般需要进行标注及分类。

本文将介绍表面粗糙度的标注方法和相关参考内容，以帮助读者更好地理解和应用表面粗糙度的概念。

1. 表面粗糙度的标注方法（1）符号法：符号法是用符号及数字表示表面粗糙度参数。

例如：Ra 0.4μm，表示表面平均粗糙度值 Ra 为 0.4 微米。

符号中常见的有Ra、Rq、Rz三个参数。

（2）数字法：数字法是用数字表示表面粗糙度参数。

例如：0.4μm，表示表面平均粗糙度值 Ra为 0.4 微米。

数字法常用于一些简单的次要标注。

（3）文字说明法：文字说明法是用文字叙述表面粗糙度参数。

例如：表面平滑、表面粗糙或表面粗糙不均匀等。

（4）图形法：图形法是用图形表示表面粗糙度变化。

例如：采用等高线图或颜色图来反映表面粗糙度特征。

2. 表面粗糙度的分类方法（1）粗糙度种类：根据表面的特征，包括纵向的余量和横向的余量两种。

（2）表面形状：包括凹凸、光洁和平坦三种形状。

（3）表面变化特征：根据板材或工件的物理特性，可将表面粗糙度分为局部和全局两种变化。

局部的表面粗糙度变化常见于工件上某些部分，全局的表面粗糙度变化常见于整个工件表面。

3. 相关参考内容（1）ISO 4287:1997 Geometrical Product Specifications (GPS) -- Surface texture: Profile method -- Terms, definitions and surface texture parameters（2）ISO 25178:2016 Geometrical Product Specifications (GPS) -- Surface texture: Areal -- Terms, definitions and surface texture parameters（3）GB/T 7066-2003 表面粗糙度的测量和评定（4）JIS B 0601:2001 Surface roughness -- JIS method（5）ASTM E112-13 Standard Test Methods for Determining Average Grain Size（6）ASME B46.1 Surface Texture (Surface Roughness, Waviness, and Lay)（7）EN 10025-1994: Hot rolled Products of non-alloy Structural steels; Technical delivery conditions。

表面粗糙度表面粗糙度(surface roughness)是指加工表面具有的较小间距和微小峰谷的不平度 [1]。

其两波峰或两波谷之间的距离（波距）很小（在1mm以下），它属于微观几何形状误差。

表面粗糙度越小，则表面越光滑。

通常把波距小于1mm 尺寸的形貌特征归结为表面粗糙度，1~10mm尺寸的形貌特征定义为表面波纹度，大于10mm尺寸的形貌特征定义为表面形貌表面粗糙度一般是由所采用的加工方法和其他因素所形成的，例如加工过程中刀具与零件表面间的摩擦、切屑分离时表面层金属的塑性变形以及工艺系统中的高频振动等。

由于加工方法和工件材料的不同，被加工表面留下痕迹的深浅、疏密、形状和纹理都有差别。

表面粗糙度与机械零件的配合性质、耐磨性、疲劳强度、接触刚度、振动和噪声等有密切关系，对机械产品的使用寿命和可靠性有重要影响。

我国国家标准有GB/T 131-2006《表面结构的表示法》，规定了表面粗糙度的表示方法，适用于表面粗糙度的标注和图样标注；GB/T 1031-2009《表面结构轮廓法表面粗糙度参数及其数值》，规定了表面粗糙度的参数及其数值，适用于机械加工表面质量的评定，也可用于制定机械加工工艺规程和设计模具等。

一、发展历史为研究表面粗糙度对零件性能的影响和度量表面微观不平度的需要，从20年代末到30年代，德国、美国和英国等国的一些专家设计制作了轮廓记录仪、轮廓仪，同时也产生出了光切式显微镜和干涉显微镜等用光学方法来测量表面微观不平度的仪器，给从数值上定量评定表面粗糙度创造了条件。

从30年代起，已对表面粗糙度定量评定参数进行了研究，如美国Abbott就提出了用距表面轮廓峰顶的深度和支承长度率曲线来表征表面粗糙度。

1936年出版了Schmaltz论述表面粗糙度的专著，对表面粗糙度的评定参数和数值的标准化提出了建议。

但粗糙度评定参数及其数值的使用，真正成为一个被广泛接受的标准还是从40年代各国相应的国家标准发布以后开始的。

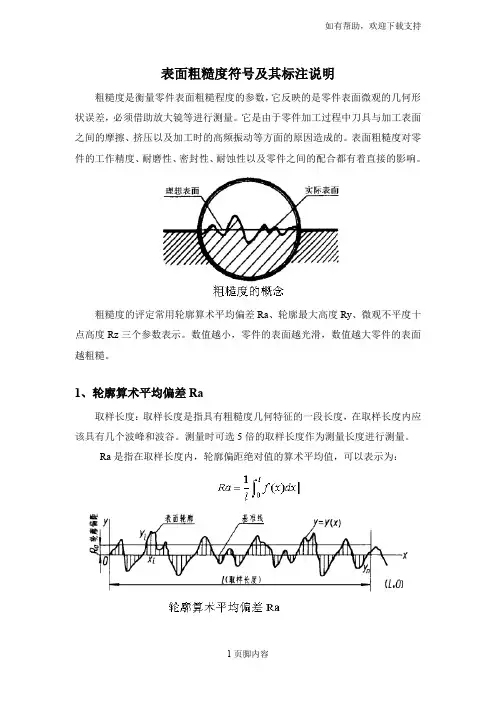

表面粗糙度符号及其标注说明粗糙度是衡量零件表面粗糙程度的参数，它反映的是零件表面微观的几何形状误差，必需借助放大镜等进行测量。

它是由于零件加工进程中刀具与加工表面之间的摩擦、挤压和加工时的高频振动等方面的缘故造成的。

表面粗糙度对零件的工作精度、耐磨性、密封性、耐蚀性和零件之间的配合都有着直接的阻碍。

粗糙度的评定经常使用轮廓算术平均误差Ra、轮廓最大高度Ry、微观不平度十点高度Rz三个参数表示。

数值越小，零件的表面越滑腻，数值越大零件的表面越粗糙。

一、轮廓算术平均误差Ra取样长度：取样长度是指具有粗糙度几何特点的一段长度，在取样长度内应该具有几个波峰和波谷。

测量时可选5倍的取样长度作为测量长度进行测量。

Ra是指在取样长度内，轮廓偏距绝对值的算术平均值，能够表示为：关于表面粗糙度的数值和表面特点、取得方式、应用举例请参见下表。

从上图中也能够看出,粗糙度参数的数值.大体上成倍数的关系。

标注时应被选用这些数值，不能选用其他的数值。

二、轮廓最大高度Ry3、轮廓不平度十点高度Rz标注代号及意义粗糙度代号能够分为：符号，粗糙度项目及数值。

经常使用标注参数是Ra, 标注Ra时Ra能够省略，标注Rz和Ry时，在粗糙度数值前加对应的符号Rz和Ry。

标注原那么1)、在同一图样上每一表面只注一次粗糙度代号，且应注在可见轮廓线、尺寸界限、引出线或它们的延长线上，并尽可能靠近有关尺寸线。

2）、当零件的大部份表面具有相同的粗糙度要求时，对其中利用最多的一种，代（符）号，可统一注在图纸的右上角。

并加注“其余”二字。

3）、在不同方向的表面上标注时，代号中的数字及符号的方向必需以下图的规定标注。

4)、代号中的数字方向应与尺寸数字的方向一致。

5)、符号的尖端必需从材料外指向表面。

标注举例：6)、齿轮、蜗轮齿面关于齿轮、蜗轮齿面的粗糙度，应标注在表示分度圆的点画线上。

若是图形中的位置有限，粗糙度也能够引出标注或注在尺寸线的延长线上。

7）、两个表面的粗糙度要求相同，也能够一个符号利用两个指引线。

表面粗糙度的概念和表面粗糙度符号表面粗糙度的概念和表面粗糙度符号1．表面粗糙度的基本概念经过机械加工的零件表面，总会出现一些宏观和微观上几何形状误差，零件表面上的微观几何形状误差，是由零件表面上一系列微小间距的峰谷所形成的，这些微小峰谷高低起伏的程度就叫零件的表面粗糙度。

表面粗糙度是衡量零件表面加工精度的一项重要指标，零件表面粗糙度的高低将影响到两配合零件有接触表面的摩擦、运动面的磨损、贴合面的密封、配面的工作精度、旋转件的疲劳强度、零件的美观等等，甚至对零件表面的抗腐蚀性都有影响。

在工程中，评定表面粗糙度的高度参数，有轮廓算术平均偏差<R），微观不平度十b5E2RGbCAP图１轮廓算术平均偏差轮廓算术平均偏差的定义是：在取样长度L<用上判别具有表面粗糙度特征的一段基准线长度）内,轮廓偏距绝对值的算术平均值即为R ａ，如图1所示。

在图中，x轴为基准线，轮廓线上的各点到基准线之间的偏距为Y1,Y2,…Yp…Yn,Rs只为轮廓算术平均偏差值，则其数学表达式为式中 n 测点数；Yi 峰谷任一测点到基准的偏距。

Rs的值越大，表面就越粗糙。

轮廓算术平均偏差Rs的数值见表1设计时应优先选用表中的第一系列值。

在图纸上规定表面粗糙度要求时，还必须给出测定粗糙度的取样长度，必要时还可以叙定其它附加条件和要求。

但是，若测量R时的取样长度按表2的对应值选取时。

在图样上L值可省略不标。

p1EanqFDPw2．表面粗糙度的符号、代号在图件上对零件表问质量的要求，用表面粗糙度符号、代号表示。

国家标准<GB131－93）规定了表面粗糙度的符号、代号及其注法。

同时指出，图样上所标注的粗糙度符号、代号是指该表面加工后的要求。

<l）表面粗糙度的符号。

图样上表示表面粗糙度的符号，如表3所示。

表面粗糙度参数值的注写表面粗糙度高度参数轮廓算术平均偏差r值的标注见表4 r在代号中用数值表示<单位为微M），参数值前可不标注参数代号。

表面粗糙度符号及其标注说明粗糙度是衡量零件表面粗糙程度的参数，它反映的是零件表面微观的几何形状误差，必须借助放大镜等进行测量。

它是由于零件加工过程中刀具与加工表面之间的摩擦、挤压以及加工时的高频振动等方面的原因造成的。

表面粗糙度对零件的工作精度、耐磨性、密封性、耐蚀性以及零件之间的配合都有着直接的影响。

粗糙度的评定常用轮廓算术平均偏差Ra、轮廓最大高度Ry、微观不平度十点高度Rz三个参数表示。

数值越小，零件的表面越光滑，数值越大零件的表面越粗糙。

1、轮廓算术平均偏差Ra取样长度：取样长度是指具有粗糙度几何特征的一段长度，在取样长度内应该具有几个波峰和波谷。

测量时可选5倍的取样长度作为测量长度进行测量。

Ra是指在取样长度内，轮廓偏距绝对值的算术平均值，可以表示为：关于表面粗糙度的数值和表面特征、获得方法、应用举例请参见下表。

从上图中也可以看出,粗糙度参数的数值.基本上成倍数的关系。

标注时应当选用这些数值，不能选用其他的数值。

2、轮廓最大高度Ry3、轮廓不平度十点高度Rz标注2.1代号及意义粗糙度代号可以分为：符号，粗糙度项目及数值。

常用标注参数是Ra, 标注Ra时Ra可以省略，标注Rz和Ry时，在粗糙度数值前加对应的符号Rz和Ry。

2.2 标注原则1)、在同一图样上每一表面只注一次粗糙度代号，且应注在可见轮廓线、尺寸界线、引出线或它们的延长线上，并尽可能靠近有关尺寸线。

2）、当零件的大部分表面具有相同的粗糙度要求时，对其中使用最多的一种，代（符）号，可统一注在图纸的右上角。

并加注“其余”二字。

3）、在不同方向的表面上标注时，代号中的数字及符号的方向必须下图的规定标注。

4)、代号中的数字方向应与尺寸数字的方向一致。

5)、符号的尖端必须从材料外指向表面。

标注举例：6)、齿轮、蜗轮齿面对于齿轮、蜗轮齿面的粗糙度，应标注在表示分度圆的点画线上。

如果图形中的位置有限，粗糙度也可以引出标注或注在尺寸线的延长线上。

表面粗糙度及表面粗糙度的标注方法表面粗糙度是指物体表面的不平整程度，是衡量表面质量和加工精度的重要指标。

在工业制造领域，精确的表面粗糙度标注方法对于保证产品质量和功能至关重要。

本文将介绍表面粗糙度的概念、影响因素以及常用的表面粗糙度标注方法。

一、表面粗糙度的概念及影响因素表面粗糙度是指物体表面的不规则度程度，通常用Ra值表示，其单位为微米（μm）。

表面粗糙度的大小与加工工艺、材料性质、加工机床、刀具等因素密切相关。

较大的表面粗糙度会增加摩擦、磨损和腐蚀等问题，同时也会影响产品的外观和功能。

二、表面粗糙度的标注方法为了测量和标注表面粗糙度，人们设计了多种方法和仪器。

以下是常用的四种表面粗糙度标注方法：1. Ra值标注法Ra值（平均粗糙度）是最常用的表面粗糙度标注方法之一。

它通过测量表面纵向高度偏差与参考线的平均值来表示表面的粗糙度。

Ra值越小，表面越光滑。

根据国际标准ISO 4287，Ra值的单位为μm。

2. Rz值标注法Rz值（最大峰谷值）是指表面上最高峰和最低谷之间的垂直距离。

Rz值可以反映表面的不规则程度，是评价表面粗糙度变化的重要指标之一。

同样，根据国际标准ISO 4287，Rz值的单位也为μm。

3. Rq值标注法Rq值（均方根粗糙度）是通过计算表面各点高度偏差的平方和的平均值来表示表面的粗糙度。

Rq值能够反映表面粗糙度的整体分布情况，对于一些特殊需求的产品尤为重要。

单位同样为μm。

4. Rt值标注法Rt值（最大峰谷差）是指表面上最高峰和最低谷之间的总距离。

Rt 值可以直观地反映出表面是否有较大的凹凸不平，常用于对表面质量要求较高的产品。

单位同样为μm。

三、表面粗糙度的测量仪器为了准确测量表面粗糙度并进行标注，现代工业通常使用表面粗糙度测量仪器。

常见的测量仪器有：1. 表面粗糙度仪表面粗糙度仪是一种能够测量表面粗糙度的便携仪器，它通过传感器接触并扫描测量物体表面，然后将数据转化为相应的粗糙度数值，并进行显示和记录。

表面粗糙度一．定义。

表面粗糙度是指零件在机械加工过程中由于不同的加工方法、机床与工具的精度、振动及磨损等因素在加工表面上所形成的具有较小间距和较小峰谷的微观不平状况，它属微观几何误差。

二．表面粗糙度对机械零件及设备功能的影响。

1．影响耐磨性。

要根据材料，配合，运动状态等进行选择表面粗糙度。

过于粗糙或过于光滑都可能会有反作用。

2．影响零件的耐腐蚀性。

通常情况下，越光滑，耐腐蚀性越好。

3．影响零件的抗疲劳强度。

4．影响零件的接触刚度。

5．影响零件的配合性能。

6．影响零件的密封性。

7．影响零件的测量精度。

三．表面粗糙度的数值。

通常情况下我们所用的表面粗糙度：是指评定轮廓的算术平均偏差（Ra）。

单位：μm （微米）。

表一：常用零件表面的粗糙度参数值表二：常用加工方法能达到的Ra值端面铣0.2-25车外圆0.2-25车端面0.4-25磨外圆0.025-1.6磨平面0.025-1.6研磨0.012-1.6抛光0.012-1.6四．表面粗糙度符号、代号及其标注。

正确的应用表面粗糙度符号、代号及正确的标注在图纸上。

可以让加工者明确，正确的理解设计者所表达出的零件的表面粗糙度要求。

表三：符号含义符号意义说明基本符号，表示可用任何加工方法获得。

仅适用于简化代号标注。

表示用去除材料的方法获得。

表示用不去除材料的方法获得。

基本性能同上，加一横线用于标注说明表示所有表面具有相同的表面粗糙度要求代号含义a1.a2----粗糙度高度参数代号、数值（μm）b-----加工要求，表面处理及其它说明c-----取样长度或波纹度（μm）d----加工纹理方向符号e-----加工余量（mm）f------粗糙度间距参数值（mm）或轮廓支承长度率说明：１，以上匀参考《机械设计手册》2004年8月第３版。

２，以上为本人所理解和整理出的一份自认为实用，简捷的资料。

３，如任何人以此为准作设计，一切不良后果使用人自己承担。

殷春龙2005/6/7。
