2020学年度人教版九年级全册第十九章《生活用电》测试卷

第十九章《生活用电》测试卷一、单选题(共12小题)1.在家庭电路中，下列情况不会造成触电现象的是()A．人站在地上，一只手接触火线B．人站在地上，两只手同时接触火线C．人站在地面上，两只手接触零线D．人站在绝缘凳上，一只手接触火线，一只手接触零线2.关于保险丝，下列说法正确的是()A．电路中有了保险丝就能起到保险作用B．选用额定电流越小的保险丝，就越安全C．选择适当规格的保险丝，才能够既不妨碍供电，又起到保险作用D．当电路被保险装置切断时，不用检查电路，直接恢复供电，就可以了3.家庭电路主要组成其中组合正确的是()A．电能表电压表电流表开关电灯B．电能表闸刀开关保险盒插座用电器C．闸刀开关保险盒电压表电流表灯泡D．灯泡插座电压表电流表闸刀开关4.关于家庭电路，下列说法中正确的是()A．家庭电路中，同时工作的用电器越多，总电阻越大B．家用电能表上的示数显示了家庭用电器的总功率C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时电炉丝热得发红，而与之相连的导线却没有明显发热，原因是电炉丝远比导线产生的热量多5.电源短路带来的危害是()A．用电器烧毁B．开关烧毁C．电路中电流变小D．电源烧毁6.安装照明电路时，发现开关一闭合，保险丝马上熔断，原因可能是()A．灯泡里的钨丝断了B．开关接触不良C．开关内两接线柱短路D．灯头里两接线柱短路7.如图是家庭电路的一部分，则()A．元件“1”是电能表，“2”是保险丝，“3”是闸刀开关B．元件“1”“2”“3”正确的连接顺序为“2”“1”“3”C．图中接错的元件是“4”和“5”D．图中电路元件连接完全正确8.某教学楼中有7间教室，每间装有“220 V－40 W”电灯6盏，安装总保险时，应选用() A． 5 A的保险丝B． 6 A的保险丝C． 3 A的保险丝D． 10 A的保险丝9.下列是小明和小雨看到的一些现象，其中正确的是()A．在不使用家用电器时，及时切断电源B．用湿手触摸用电器C．在高压电线附近玩耍D．夏天离开家时不关空调10.如图所示，根据家庭电路的接线方法(规则)可以肯定a、b中()A．a是火线B．b是火线C．a、b都是火线D．a、b都是零线11.如图，将插线板的插头插入家庭电路的三孔插座使用时，下列说法正确的是()A．插线板插孔L与N之间的电压是220 VB．插线板插孔E与零线连接C．可以用湿手拔插用电器的插头D．插线板指示灯不亮时不能提供电压12.用电安全是天大的事，在某地曾发生过这样一幕惨剧，某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场触电身亡．下面说法不正确的是()A．此高压线是裸露导线(导线外没有绝缘皮)B．钓鱼杆接触到了火线C．钓鱼杆导电了D．小鸟只能落在零线上，落在火线上同样会触电身亡二、填空题(共3小题)13.小丽家有电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是________联在家庭照明电路中．若小丽家的保险丝突然熔断，换上的同规格保险丝后又立即熔断，这种现象说明电路中存在________，或是用电器的________．14.如图所示是小科家部分线路连接图．当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的________线相连接；当闭合开关S，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路________(填“开路”或“短路”)．15.人们把电路中用电器总功率超过额定值的情况叫做________．三、实验题(共1小题)16.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、计算题(共2小题)17.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？18.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)五、作图题(共1小题)19.请用笔画线表示导线，将图中的插座(插座准备接大功率用电器)接入家庭电路中．答案解析1.【答案】C【解析】A、由于大地是导体，所以人站在地上，一只手接触火线时，会有电流通过人体，故发生触电事故；B、由于大地是导体，所以人站在地上，两只手同时接触火线时，会有电流通过人体，故发生触电事故；C、由于理论上说，零线和大地之间没有电压，所以人站在地面上，两只手接触零线不会发生触电事故；D、由于人体是导体，所以人站在绝缘凳上，一只手接触火线，一只手接触零线，此时会有电流通过人体，故发生触电事故；2.【答案】C【解析】A、说法错误，只有合适的保险丝才能起到保护作用；B、说法错误，小了容易造成断电；C、说法正确；D、说法错误，应先检查故障的原因．3.【答案】B【解析】根据家庭电路的组成解答．一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒．进入家庭的进户线后家庭电路组成有：电能表、总开关、保险装置、插座、用电器——电灯组成．进户线进入用户，首先经过电能表，然后再接总开关，防止偷电；保险丝一定接在总开关后面，方便更换保险丝．电能表、总开关、保险丝的顺序不能颠倒．为了保证各用电器之间互不影响，各个用电器间和插座是并联的．故选B.4.【答案】D【解析】A、家庭电路中，同时工作的用电器越多，并联的用电器越多，总电阻越小，故A错误；B、家庭电路中的电能表上的示数显示了家庭电路的总电能，故B错误；C、如果庭电路中不安装保险丝，当发生短路时，电流不会通过用电器，此时导线中电流过大会引发火灾，所以C错误；D、电炉在使用时，电炉丝和导线串联，即I电炉丝＝I导线，通电时间t相同，根据焦耳定律公式Q＝I2Rt可知，R电炉丝＞R导线，所以电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象，故D正确．5.【答案】D【解析】电源短路是指电源两极不经过用电器直接连通的电路，当电源短路时，电路中的电流很大，可能会烧坏电源，而电路中的用电器没有电流通过，不会烧坏．6.【答案】D【解析】A、灯泡里的钨丝断了属于电路断路，电路中没有电流，保险丝不会熔断；B、开关接触不良属于电路断路，电路中没有电流，保险丝不会熔断；C、开关短路相当于开关闭合，保险丝不会熔断．D、灯座短路，会造成电路电流过大，保险丝熔断．7.【答案】C【解析】根据下列知识判断：(1)家庭电路的连接是进户线、电能表、总开关、保险丝和用电器，顺序不能颠倒．(2)两孔插座的接法：左孔接零线，右孔接火线．(3)灯泡的接法：开关与灯泡串联，并且开关应该接在火线上．A、元件“1”是电能表，“2”是闸刀开关，“3”是保险丝，故A错；B、元件“1”“2”“3”的正确连接顺序为“1”“2”“3”，故B错；C、开关应接在火线和电灯之间，插座应该左零右火，故C正确；D、C正确，有接错的，故D错．8.【答案】D【解析】一盏电灯的电流是：I＝＝≈0.18 A；总共是42盏灯，故总电流是：I＝0.18 A×42≈7.64 A；所以分析四选项可知，D选项符合题意．9.【答案】A【解析】A、在不使用家用电器时，应时切断电源，这样既可以节约电能，也可以保证电路安全，故A正确；B、生活用水是导体，用湿手触摸用电器容易造成触电事故，故B错误；C、在高压电线附近玩耍容易造成高压电弧触电，故C错误；D、夏天离开家时不关空调会造成电能的浪费，同时也不利于用电安全，故D错误．10.【答案】A【解析】由于在家庭电路中，开关接在火线和用电器之间，两孔插座左孔接零线，右孔接火线．所以分析如图所示家庭电路可知，a是火线，b是零线．11.【答案】A【解析】A、因为插线板N接零线，L接火线，所以插孔L与N之间的电压是220 V，故A正确；B、插线板插孔E与地线连接，而不是与零线连接，故B错误；C、用湿手拔插用电器的插头容易造成触电事故，故C错误；D、插线板指示灯与插孔间是并联的，互不影响，因此指示灯不亮时也能提供电压，故D错误．12.【答案】D【解析】钓鱼杆触及电线，钓鱼者当场被电死，说明电线、鱼竿、人体与大地组成闭合回路，流过人体的电流较大；A、高压线是裸导线，如果高压线不是裸线，不会形成闭合回路，人不会触电身亡，故A正确；B、钓鱼竿接触到的是火线，如果是零线，不会有电流流过人体，不会造成触电事故的发生，故B 正确；C、鱼竿导电了，如果鱼竿不导电，不会有电流流过人体，故C正确；D、鸟落在火线上时，小鸟与两脚间的火线并联，两脚间的电压较小，流过小鸟的电流较小，小鸟不会被电死，故D错误．13.【答案】并短路的地方总功率过大【解析】由于并联的用电器互不影响，所以在家庭电路中，电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是并联的；若小丽家的保险丝突然熔断，即说明家庭电路中的电流过大，若换上的同规格保险丝后又立即熔断，这种现象说明电路中存在短路的地方或是用电器的总功率过大造成的；14.【答案】火开路【解析】因为小科用测电笔接触插座的右孔时，氖管发光，因此右孔与电源的火线相连；因为闭合开关S，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，因此可以说明是灯泡所在的支路出现故障，如果短路，整个电路都不会工作，因此是灯泡发生断路．15.【答案】超负荷运行【解析】人们把电路中用电器总功率超过额定值的情况叫做超负荷运行．16.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：17.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．18.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．19.【答案】【解析】三孔插座的上面的孔接地线，左孔接入零线，右孔解火线．。

第十九章《生活用电》测试卷一、单选题(共12小题)1.使用测电笔时，有电流通过人体，为了安全，必须使通过人体的电流很小，起到这个作用的元件是()A．金属电极B．绝缘外壳C．高电阻D．氖管2.熔断器盒内的熔丝断了，不可能的原因是()A．熔丝的额定电流太大B．熔丝额定电流太小C．用电器的功率过大D．电路中某处发生短路3.关于保险丝，下列说法正确的是()A．电路中有了保险丝就能起到保险作用B．选用额定电流越小的保险丝，就越安全C．选择适当规格的保险丝，才能够既不妨碍供电，又起到保险作用D．当电路被保险装置切断时，不用检查电路，直接恢复供电，就可以了4.下列几种选择熔丝的方法，其中正确的是()A．电路中最大正常工作电流等于或略小于熔丝额定电流B．电路中最大正常工作电流等于或略大于熔丝额定电流C．电路中最大正常工作电流等于或略小于熔丝熔断电流D．电路中最大正常工作电流等于或略大于熔丝熔断电流5.一旦发现有人触电，下列做法中正确的是()A．立即去找电工B．立即去拉电线C．立即去拉触电人D．立即去切断电源6.制成家用保险丝的材料是()A．电阻率较大而熔点较高的铅锑合金B．电阻率较大而熔点较低的铅锑合金C．电阻率较小而熔点较高的铅锑合金D．电阻率较小而熔点较低的铅锑合金7.如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试a、d两点时，氖管都发光，测试b、c两点时，两点都不能使氖管发光，则故障可能是()A．火线与零线短路B．a、d之间某处断路C．电灯的灯丝断了D．b、c之间某处断路8.关于保险丝，下列说法正确的是()A．做保险丝的材料应该电阻较大熔点高B．做保险丝的材料应该电阻较大熔点低C．做保险丝的材料应该电阻较小熔点低D．必要时找段铜丝代替9.下列关于安全用电的说法中，错误的是()A．电压越高越危险B．避雷针可以防雷C．人出汗后，人体的电阻没有改变D．家庭电路中用电器的金属外壳应接地10.欢欢家的电路简化后如图所示，由该电路可知()A．a线是零线，b线是火线B．电能表是测量用电器总功率的C．电路中的用电器都是并联在电路中的D．三孔插座中上边的那个孔可以不接地11.下列家庭电路中，开关S和电灯L的接线正确的是()A．B．C．D．12.一只鸟落在高压输电线的裸线上不会触电，是由于()A．鸟是绝缘体B．鸟的生命力特别强，能耐高压C．鸟只停在一根电线上，两爪之间的电压很小，通过的电流很小D．电线的电压是安全电压二、填空题(共3小题)13.如图1所示是某商店被查下架的两脚排插，该产品在使用过程中存在着严重的安全隐患，是________．根据国际新标准，插座的双口和三角插口必须分开．如图2所示，目前旧排插已禁止销售使用，旧排插的一孔多用容易造成松动，致使接触不良，铜片发热，塑料绝缘体碳化变成导体，引起电路________．排插面板上的指示灯与后面的插孔是________．(填“串联”或“并联”)14.三孔插座和三脚插头(1)左________右________中________；(2)家用电器的金属外壳一定要________．15.引起家庭电路中电流过大的原因：一是______________，二是___________．经验证明只有___________的电压才是安全的．三、实验题(共1小题)16.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、计算题(共2小题)17.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)18.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？五、作图题(共3小题)19.将下列符号填入图所示的电路图空缺处．20.请将如图所示的三孔插座正确地连接在电路中．21.请用笔画线表示导线，将图中的插座(插座准备接大功率用电器)接入家庭电路中．答案解析1.【答案】C【解析】当通过人体的电流过大时，会造成对人体的危害，串联一个高值电阻后，由欧姆定律可知，电路中的电流较小，不会对人体造成伤害．即串联高值电阻的目的是限制使用测电笔时通过人体的电流．2.【答案】A【解析】A、熔丝的额定电流太大，比电路中的最大电流大，熔断器的熔丝不会熔断，故符合题意；B、熔丝的额定电流太小，比电路中的最大电流小，熔断器的熔丝会熔断；故不符合题意；C、用电器的功率过大会导致家庭电路中电流过大，导致熔丝熔断，故不符合题意；D、电路中某处发生短路会导致家庭电路电流过大，导致熔丝熔断，故不符合题意；3.【答案】C【解析】A、说法错误，只有合适的保险丝才能起到保护作用；B、说法错误，小了容易造成断电；C、说法正确；D、说法错误，应先检查故障的原因．4.【答案】A【解析】保险丝串联在电路中，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，故应使保险丝的额定电流等于或略大于电路中的最大正常工作电流.5.【答案】D【解析】A、当人体触电后能够承受的电流是有限的，电流达到100 mA时，3 s的时间就可以使人窒息，心脏停止跳动，立即去找电工不符合触电急救措施，所以选项A不正确．B、人是导体，有人触电时用手去拉电线，人体间接接触火线同样会发生触电事故，所以选项B不正确．C、人是导体，有人触电时用手去拉触电人，人体间接接触火线同样会发生触电事故，所以选项C 不正确．D、发现有人触电立即去切断电源，符合触电急救措施，所以选项D正确．6.【答案】B【解析】保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作，故选项B符合题意，选项ACD不符合题意．7.【答案】C【解析】如图，闭合开关后，发现电灯L不亮用测电笔测试时，发现在a、d两处时，氖管都发光，说明a、d都与火线连通；测b、c两点时，氛管都不发光，说明b、c处不与火线连通，则故障可能是c、d之间发生了断路，故选项C符合题意．8.【答案】B【解析】A、根据焦耳定律可知保险丝应由电阻大、熔点低的材料制成；故A、C错误，B正确；D、铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路，故D错误．9.【答案】C【解析】A、由欧姆定律得，电压越高越危险，A正确；B、避雷针可以将雷中带的电引到地下，可以防雷，B正确；C、人出汗后，人体的电阻会发生改变，C错误；D、家庭电路中用电器的金属外壳应接地，这样可以防止外壳漏电而发生触电事故，D正确．10.【答案】C【解析】A、据题意和图中的标注可知，用电器的开关应该接在火线上，所以和开关相连的那根线是火线，即a线是火线，b线是零线，故A错误；B、电能表是测量电路中消耗电能的仪器，不是测量电功率的，故B错误；C、家庭电路中各个用电器是互不影响的，所以是并联的关系，故C正确；D、三孔插座的接法是左零右火上接地，故三孔插座中上边的那个孔接地线，故D错误．11.【答案】D【解析】A、开关与灯泡并联，闭合开关后会造成电源短路，故A错误；B、开关与灯泡都串联在了火线上，无法形成电流回路，故B错误；C、开关接在了灯泡与零线之间，断开开关时，灯泡处仍带电，这样不安全，故C错误；D、开关与灯泡串联，且开关要接在火线与灯泡之间，故D正确．12.【答案】C【解析】落在高压线上的鸟儿不会触电死亡，是因为鸟儿双脚落在同一条导线上，几乎没有电流流过鸟的身体，所以不会被电死，故A、B、D不符合题意，只有C符合题意；13.【答案】排插没有接地线短路并联【解析】(1)根据图1可知，排插中有三孔插座，而插头只有两角，因此排插没有接地线；无法将用电器的金属外壳与大地相连，存在安全隐患．(2)旧排插的一孔多用容易造成松动，致使接触不良，铜片发热，塑料绝缘体碳化变成导体，引起电路短路．(3)由生活经验可知，如果指示灯损坏，各插孔仍能工作，说明它们互不影响，是并联的．14.【答案】零火接地接地线【解析】(1)三孔插座的口决是：左零右火中接地；(2)家用电器的金属外壳一定要接地线．15.【答案】电路总功率过大电路发生短路不高于36 V【解析】引起家庭电路中电流过大的原因：一是电路总功率过大，二是电路发生短路．经验证明只有不高于36 V的电压才是安全的．16.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：17.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．18.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．19.【答案】【解析】开关接在电灯与火线之间是为在开关断开时，灯座上没有电，熔断器的作用是在电路中电流过大时，自动切割电源，防止事故的发生．20.【答案】【解析】由图可知：最下面的线带地线标志，为地线；开关所接的线为火线；中间为零线；三孔插座接线方法左零右火上接地21.【答案】【解析】三孔插座的上面的孔接地线，左孔接入零线，右孔解火线．。

人教版2020年九年级物理全一册第十九章生活用电综合测试卷姓名:________ 班级:________ 成绩:________一、单选题1 . 图是某家庭电路的一部分，下列说法正确的是A．电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光C．保险丝烧断后可用铜丝代替D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路2 . 下列物理量的估计最接近实际的是（）A．人体的正常体温约为37℃B．家用空调的额定功率约为50WC．我国家庭照明电路的电压为1.5VD．体育考试中所用实心球质量约为10 kg3 . 归纳和推理是学习科学时常用的思维方法，必须科学严谨。

以下说法正确的是（）A．春分日全球昼夜平分，则全球昼夜平分一定是春分日B．家庭电路中发生短路时保险丝会熔断，则保险丝熔断一定是发生了短路C．单质是由同种元素组成的纯净物，则由同种元素组成的纯净物一定是单质D．显微镜使用中转动反光镜可使视野变亮，则视野变亮一定是转动了反光镜4 . 关于家庭电路和安全用电，下列说法中正确的是A．保险丝烧断一定是发生了短路B．只有220V电压才能引起人触电C．家用电路接触不良也可能引起电火灾D．开关一定要接在零线上5 . 安全用电越来越被人们所重视，下列符合安全用电要求的是A．家庭电路中的保险丝可用铜丝代替B．多个大功率用电器同时使用一个插座C．发现有人触电时，应尽快用手拉开他D．更换灯泡时先断开电源6 . 有关生活用电知识，下列说法正确的是A．正常情况下火线与大地间的电压为零B．家里的空气开关“跳闸”了是电路发生了短路C．电器设备失火时，先断开电源再灭火D．使用测电笔时，手不能接触笔尾的金属体7 . 如图所示，表示两盏白炽灯的两只插座的安装电路图，其中一项安装错误的是：A．插座C B．插座DC．A灯及开关D．B灯及开关8 . 下列说法不合理的是（）A．家用电器金属外壳要接地B．不能在高压线附近放风筝C．使用试电笔时，手要按住笔卡且不能碰到笔尖D．家庭电路中的保险丝可用铜丝代替9 . 身边处处有科学，科学与我们的生产、生活密切相关．请根据你的生活经验和所学的科学知识判断，下列做法合理的是A．因用电器短路着火，立即用水扑灭B．在冰箱里放入活性炭，除去冰箱里的异味C．室内烤火取暖放一盆水，防止CO中毒D．在食品袋里充入氧气，延长食品的保质期二、多选题10 . 关于家庭电路及安全用电，下列说法不正确的是A．不是所有的家用电器的外壳都需要接地B．测电笔是用来测试物体是带正电还是带负电的C．只有人体接触带电体时才会发生触电事故D．低于220V的电压对人体都是安全的11 . 以下关于安全用电的说法，正确的是A．用电壶烧水时，其金属外壳必须通过三孔插座接地B．使用测电笔时，手不能接触笔上任何金属C．保险丝熔断了，是发生了短路或电路中电流过大D．开关的塑料外壳是不导电的，用湿手拨动开关不会触电12 . 如图是一些研究电或磁现象的实验，关于这些实验的叙述正确的是A．图中橡胶棒被吸引，说明橡胶棒带有负电荷B．图中条形磁铁被吸引，说明铁棒可能具有磁性C．图中灯L2比L1更亮，说明灯L2的实际功率比L1大D．图中用试电笔测试插座插孔的方法正确，若氖管发光，说明该插孔接通了火线13 . 下列器件中属于省力杠杆的是（）A．B．C．D．三、填空题14 . 小王学完家庭用电知识后，某房间安装的照明电路如图所示，经检查发现有三处错误，它们是_____、_____、_______．(填写字母代号)15 . 小明用测电笔接触家里的电冰箱的外壳时，发现测电笔的氖管会发出辉光，这说明电冰箱的外壳跟________ 线相通，为了防止发生触电事故，应该把电冰箱的外壳________ ．16 . 家庭电路如果电流过大，会导致温度升高，造成火灾，电流过大有两个原因，一是________，二是________17 . 小红家里安装的电能表，如图所示，根据表盘上的信息，为了保证安全，小红家的所有用电器的总功率不得超过_____，从安装这个电能表到现在，小红家总共用了____度电．18 . 小明家的家用电能表的表盘面上有“3000revs/kW•h"字样。

第十九章生活用电章末测试卷(时间：90分钟满分：100分)一、选择题(本大题共12个小题，每小题只有一个正确选项，每小题3分，共36分) 1．如图描述的是生活中与“电”有关的现象，其中符合安全用电常识的是A．用湿手按开关B．同时使用多个大功率用电器C．发现有人触电应先切断电源D．冰箱外壳没有接地2．在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。

下图中插线板电路连接符合上述现象及安全用电要求的是3．小雨家的空气开关发生了跳闸，则一定是电路中A．发生了断路B．用电器电阻过大C．电压高于220V D．总电流过大4．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。

A．（1）和（2）B．（2）和（3）C．（1）和（3）D．（2）和（4）5．下列关于生活用电的说法错误的是A．保险丝不可以用铁丝来代替B．更换灯泡，搬动电器前必须断开电源开关C．多个大功率用电器最好同时用一个插座D．用试电笔辨别火线和零线，手要接触笔尾的金属体6．如图是正常家庭电路的一部分。

不列说法正确的是A．导线B与大地之间的电压为220VB ．测电笔先后插入插座的左右插孔，氖管都发光C ．电冰箱的插头插人三孔插座能使电冰箱的金属外壳接地D ．断开开关S 后，站在地上的人接触a 点或b 点一定不会触电7．一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是A ．试电笔可用来测试物体是带正电还是带负电B ．试电笔通常也用来检查电气设备的外壳是否带电C ．使用时手指不能碰到金属笔卡D ．使用时人不会触电是因为试电笔氖管中的氖气不会导电8．如图所示，符合安全用电原则的是9．如图所示的家庭电路中，连接错误的元件是A ．开关B ．两孔插座C ．电灯D ．三孔插座10．安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。

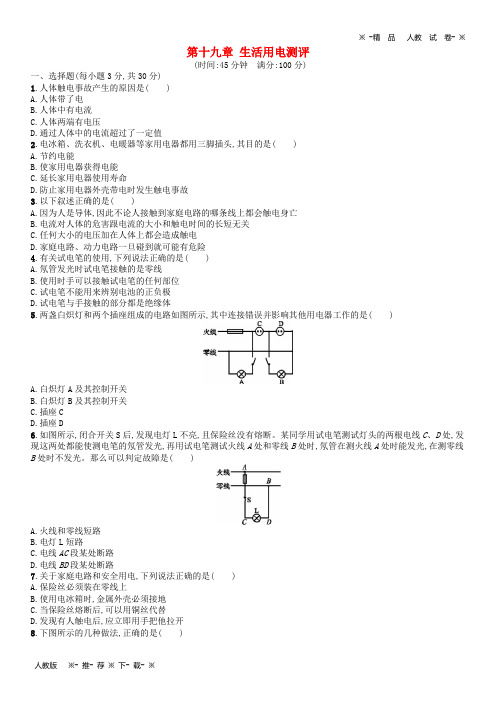

第十九章生活用电测评(时间:45分钟满分:100分)一、选择题(每小题3分,共30分)1.人体触电事故产生的原因是()A.人体带了电B.人体中有电流C.人体两端有电压D.通过人体中的电流超过了一定值2.电冰箱、洗衣机、电暖器等家用电器都用三脚插头,其目的是()A.节约电能B.使家用电器获得电能C.延长家用电器使用寿命D.防止家用电器外壳带电时发生触电事故3.以下叙述正确的是()A.因为人是导体,因此不论人接触到家庭电路的哪条线上都会触电身亡B.电流对人体的危害跟电流的大小和触电时间的长短无关C.任何大小的电压加在人体上都会造成触电D.家庭电路、动力电路一旦碰到就可能有危险4.有关试电笔的使用,下列说法正确的是()A.氖管发光时试电笔接触的是零线B.使用时手可以接触试电笔的任何部位C.试电笔不能用来辨别电池的正负极D.试电笔与手接触的部分都是绝缘体5.两盏白炽灯和两个插座组成的电路如图所示,其中连接错误并影响其他用电器工作的是()A.白炽灯A及其控制开关B.白炽灯B及其控制开关C.插座CD.插座D6.如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断。

某同学用试电笔测试灯头的两根电线C、D处,发现这两处都能使测电笔的氖管发光,再用试电笔测试火线A处和零线B处时,氖管在测火线A处时能发光,在测零线B处时不发光。

那么可以判定故障是()A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路7.关于家庭电路和安全用电,下列说法正确的是()A.保险丝必须装在零线上B.使用电冰箱时,金属外壳必须接地C.当保险丝熔断后,可以用铜丝代替D.发现有人触电后,应立即用手把他拉开8.下图所示的几种做法,正确的是()9.某家庭电路的组成如图所示,下列说法正确的是()A.控制灯泡的开关可以接在零线上B.图中的四个插座中有三个是并联的C.有金属外壳的家用电器必须使用三孔插座,以确保安全D.彩灯接入电路后都不亮,可能是其中的一个小彩灯短路10.下列防止发生事故或处理事故的措施正确的是()A.发现高压线断头落地时,应立即将它捡起B.当电器设备失火时,应选用泡沫灭火器C.家庭电路中的熔丝熔断时,可换用不易熔断的铜丝或铁丝D.若家中使用燃料天然气,燃气报警器应安装在燃气灶的上方二、填空题(每空2分,共28分)11.对人体来说,安全电压一般不高于 V。

一、选择题1．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”一定是用电器总功率过大B．同时工作的用电器越多，总电阻越大C．控制电灯的开关接在火线上D．电能表是测量总电功率的2．“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。

下列有关安全用电的说法，不符合要求的是（）A．发现有人触电立即切断电源B．不用湿手接触用电器C．雷雨天气尽快在大树底下避雨D．用电器达到使用寿命后及时更换3．用电水壶烧水时，导线突然起火，正确的做法是（）A．立即切断电源B．快速用水灭火C．取湿巾纸盖住D．取灭火器灭火4．关于家庭电路和安全用电，下列说法中正确的是（）A．用电器失火时，应先灭火，再切断电源B．用电器的金属外壳接零线即可，不需要接地C．家庭电路中若安装了漏电保护器，无需再安装空气开关D．家庭电路中，控制用电器的开关应接在火线和用电器之间5．如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是（）A．家庭电路中使用的是直流电，电压是220VB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正确接触M和N点时，试电笔的氖管均不发光6．下列关于家庭电路的说法，正确的是（）A．220V的家庭电路电压对人体是安全的B．家庭电路中控制电灯的开关应与零线相连C．家庭电路中各用电器之间是串联的D．家庭电路的火线和零线可以用测电笔来辨别7．如图中的家庭电路元件，连接顺序正确的是（）A．B．C．D．8．下列四种做法，符合安全用电原则的是（）A．用湿抹布擦拭正亮着的灯泡B．雷雨天气可以站在大树下避雨C．发生触电事故，应先切断电源再救人D．多个大功率用电器同时使用一个插座9．英国《镜报》报道，美国一名14岁的少女把手机装在裤后口袋里，不慎将手机压坏，导致手机起火．女孩因烧伤被送医院，幸无大碍．下列对手机起火原因的分析，正确的是（）A．压力使手机变形，导致电路断路B．压力使手机变形，导致电路短路C．手机在口袋里受热膨胀D．口袋里温度太高，导致手机塑料件燃烧10．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1200W，乙的额定功率为1800W。

第十九章《生活用电》测试卷一、单选题(共12小题)1.在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰②开关里的两线头相碰③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是()A．①②B．①③C．②③D．①②③2.在家庭电路中安装保险丝的目的()A．在电路中电流过大时自动切断电路B．在发生触电事故时自动切断电路C．在某用电器外壳带电时自动切断电路D．在电路上电阻过大时自动切断电路3.制成家用保险丝的材料是()A．电阻率较大而熔点较高的铅锑合金B．电阻率较大而熔点较低的铅锑合金C．电阻率较小而熔点较高的铅锑合金D．电阻率较小而熔点较低的铅锑合金4.某同学想设计一个家庭厨房电路，现在有2 000 W的电磁炉一个，800 W的微波炉一个，800 W 的电饭锅一个，100 W的抽油烟机一台，10 W的节能灯四盏，设计的导线横截面积合理．现给整个厨房电路配一个独立的空气开关，下列哪个规格的空气开关较合理()A． 16 AB． 20 AC． 32 AD． 40 A5.家庭电路主要组成其中组合正确的是()A．电能表电压表电流表开关电灯B．电能表闸刀开关保险盒插座用电器C．闸刀开关保险盒电压表电流表灯泡D．灯泡插座电压表电流表闸刀开关6.某家庭电路中安装有“220 V10 A”的空气开关(未画出)，如图是电路中的四种情况，图中所有用电器额定电压为220 V，开关全部闭合后，不会引起空气开关“跳闸”(相当于熔丝断)的是()A．B．C．D．7.如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，图中接线情况正确的是()A．B．C．D．8.电源短路带来的危害是()A．用电器烧毁B．开关烧毁C．电路中电流变小D．电源烧毁9.在家庭电路中，下列情况不会造成触电现象的是()A．人站在地上，一只手接触火线B．人站在地上，两只手同时接触火线C．人站在地面上，两只手接触零线D．人站在绝缘凳上，一只手接触火线，一只手接触零线10.小浩帮母亲煮饭时，当电饭锅的插头插入插座并按下开关时，发现空气开关立即跳闸(或熔断器内熔丝立即熔断)，你认为出现这种情况的原因可能是()A．插座短路B．插座接触不良C．电饭锅内部电路出现开路D．电饭锅内部电路出现短路11.下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是()A．S1B．甲C．S2D．乙12.如图是三线插头的照片，留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些．插头在长度设计上的这种差异，主要是考虑下列哪一因素()A．使插头的造型更美观B．有利于识别火线和零线插头C．操作时，可确保接地插头先接地D．插入插座中更稳固二、填空题(共3小题)13.当人身体的不同部分同时接触到家庭电路中的________和_________时，人就触电了．14.如图所示，与A、B、C相接的分别是________线________线和________线．15.在日常生活中，安全用电的基本原则是：不直接接触________带电体，不靠近________带电体．三、实验题(共1小题)16.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、计算题(共2小题)17.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？18.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)五、作图题(共3小题)19.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．20.将下列家庭电路元件连接到电路中，要求符合安全用电原则．21.某教室天花板上有多组“220 V15 W”的节能灯，均符合安全用电要求，且一个开关同时控制两盏灯，每盏灯都能正常发光，请将图中的灯泡和开关连入电路．答案解析1.【答案】B【解析】①灯座里的两个线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断；②开关里两线头相碰，开关闭合，电路接通，用电器正常工作，不会引起保险丝熔断．③两孔插座中的两线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断．2.【答案】A【解析】保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用．因此选项B、C、D的说法不正确．3.【答案】B【解析】保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作，故选项B符合题意，选项ACD不符合题意．4.【答案】B【解析】家庭所有用电器的总功率P总＝2 000 W＋800 W＋800 W＋100 W＋10 W×4＝4 100 W；由公式P＝UI得，这些用电器同时工作时，电路中的电流：I＝＝≈18.6 A，所选择空气开关允许的最大电流应略大于这一数值，且不宜太大，故只有B选项的20 A最合适．5.【答案】B【解析】根据家庭电路的组成解答．一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒．进入家庭的进户线后家庭电路组成有：电能表、总开关、保险装置、插座、用电器——电灯组成．进户线进入用户，首先经过电能表，然后再接总开关，防止偷电；保险丝一定接在总开关后面，方便更换保险丝．电能表、总开关、保险丝的顺序不能颠倒．为了保证各用电器之间互不影响，各个用电器间和插座是并联的．故选B.6.【答案】D【解析】A、如图的电路中有大功率用电器，且用电器较多，开关闭合容易造成总功率过大，引起空气开关“跳闸”，不合题意；B、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，不合题意；C、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，不合题意；D、图中闭合开关后，其中一只灯泡被短路，但另一只灯泡仍能工作，电源不会短路，不会引起空气开关“跳闸”，符合题意.7.【答案】C【解析】插座是三孔插座，上面的一孔接入黄绿色地线，左孔接入蓝色零线，右孔接入红色火线．8.【答案】D【解析】电源短路是指电源两极不经过用电器直接连通的电路，当电源短路时，电路中的电流很大，可能会烧坏电源，而电路中的用电器没有电流通过，不会烧坏．9.【答案】C【解析】A、由于大地是导体，所以人站在地上，一只手接触火线时，会有电流通过人体，故发生触电事故；B、由于大地是导体，所以人站在地上，两只手同时接触火线时，会有电流通过人体，故发生触电事故；C、由于理论上说，零线和大地之间没有电压，所以人站在地面上，两只手接触零线不会发生触电事故；D、由于人体是导体，所以人站在绝缘凳上，一只手接触火线，一只手接触零线，此时会有电流通过人体，故发生触电事故；10.【答案】D【解析】当电饭锅的插头插入插座并按下开关时，发现家里的空气开关“跳闸”时，不应是总功率过大引起的，应该是由于电饭锅内部短路造成的．11.【答案】A【解析】根据上面的分析对照，可以判断S1开关接错，当断开开关时，火线和灯泡还相连，接触灯泡，人会接触火线，容易发生触电事故．12.【答案】C【解析】插头制作的长一些的要接地线的，可以使用电器在与火线接通之间先使外壳与地线相通，或在拔插头时，先使插头与火线相脱离．13.【答案】火线零线【解析】家庭电路中的触电事故都是由人直接和间接与火线接触造成的；当人身体的不同部分同时接触到家庭电路中的火线和零线时，电流会通过人体形成回路，人就触电了．14.【答案】地零火【解析】三孔插座的接线规则是“左零右火中接地”，故A孔接地线，B孔接零线，C孔接火线．15.【答案】低压高压【解析】在日常生活中，安全用电的基本原则是：不直接接触低压线路，不靠近高压线路．16.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：17.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．18.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．19.【答案】【解析】据上面的分析可知，用电器的开关应该接到火线和用电器之间，即据体的接法是：火线首先过开关，再到用电器，回到零线上．20.【答案】【解析】(1)三孔插座的连接：上孔接地线，当金属外壳的用电器插入插座时，使金属外壳接地，防止金属外壳漏电发生触电事故．左孔接零线，右孔接火线．(2)灯泡的连接方法：火线首先接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套．开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断了火线，安全的更换灯泡．21.【答案】【解析】开关接在火线上，两只“220 V15 W”节能灯在家庭电路中应并联才能正常工作，又因为开关同时控制两灯，所以开关在干路上，即灯泡并联后再与开关串联，灯泡的另一端接在零线上．。

《生活用电》检测题一、单选题1．关于家庭电路和安全用电的知识，下列说法中正确的是（）A．家庭电路中空气开关“跳闸”，是因为电路中用电器的总功率过大B．家庭电路安装漏电保护器、用电器使用三线插头都是防止漏电而采取的安全措施C．发现高压输电线掉落在地面上时，可以走近用木棍挑开D．试电笔不能用来检查电气设备的外壳是否带电2．某同学家的保险保险丝熔断了，其原因A．一定是用电器的额定电压过高B．一定是用电器的额定功率太大C．一定是电路中某处断路D．以上说法均不对3．我国照明电路电压值是A．1.5伏B．24伏C．110伏D．220伏4．初中物理中有很多物理知识可以用简洁生动的语言来描述.下面关于家庭电路的相关“语录”，你认为其中对应关系不合理的是A．保险丝──牺牲我一个，保大家平安B．电源──我对任何一个家用电器都是平等的C．灯泡并联── 一荣俱荣，一损俱损D．闸刀开关──在家庭电路中我就是“老大”5．关于电学知识，下列说法正确的是()A．只要电子在运动，电路中就一定有电流B．验电器的原理是异种电荷相互吸引C．使用测电笔时应用手触摸笔尾金属体D．金属外壳用电器接地线，是为了牢固6．下列说法正确的是（）A．电荷的移动形成电流B．用电器失火时，先用水灭火，再切断电源C．用试电笔辨别火线和零线，手要接触笔尾的金属体D．家中的空气开关跳闸一定是发生了短路7．在家庭电路中，以下情况会引起熔丝熔断的是（）A．电路中用电器总功率过大B．连接电路时误将接地线与零线接通C．将开关用导线接通D．用测电笔接触火线8．下列做法中，符合安全用电原则的是A．在电线上晾晒衣服B．电灯的开关装在火线上C．不切断总开关就进行电路维修D．将洗衣机的三脚插头改为两脚插头使用9．我们日常生活中离不开电．下列有关安全用电的说法中正确的是（）A．家庭电路的开关，接在零线或火线上都可以B．放风筝时，应远离高压输电线C．空气开关跳闸后，应立即合上D．使用试电笔时，不接触笔尾金属体，会发生触电事故10．今年小明家造了新房，电工师傅安装完成家庭电路，部分线路如图。

人教版2020年九年级物理全一册第十九章生活用电综合测试卷姓名:________ 班级:________ 成绩:________一、单选题1 . 下列说法符合安全用电原则的是A．将控制电灯的开关安装在火线与灯之间B．有金属外壳的家用电器可以使用双孔插座C．使用试电笔时，手不能接触试电笔上的金属部分D．发现用电器有灰可用湿抹布擦干净2 . 下列说法中，正确的是A．每一节干电池的电压都与电池组总电压相同B．四节干电池都串联时，总电压跟任何一节电池电压一样大C．四节干电池并联时，总电压等于四节电池的和D．四节干电池可组成6V的电源3 . 我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障．如果使用不当也会给我们带来危害，下列做法符合安全用电要求的是A．手机充电器永久地插在插座上B．使用测电笔时，手直接接触它的笔尖C．断开电源后，再更换灯泡D．开关接在零线和灯泡之间4 . 关于家庭电路和安全用电，下列说法正确的是（）A．控制用电器的开关应接在用电器与火线之间B．保险丝烧毁后，可用铁丝来代替保险丝C．使用试电笔时，手指不能触碰试电笔上端的金属帽D．若空气开关“跳闸”，一定是电路中出现了短路5 . 下列说法符合安全用电的是（）A．家庭电路中可使用任意大功率用电器B．可用湿手触摸插座C．金属外壳的用电器要接地线D．可用铜线代替保险丝6 . 关于家庭电路和安全用电，下列说法正确的是A．发现有人触电应立即用手将人拉开B．有金属外壳的家用电器，金属外壳必须接地C．使用测电笔时，手不要接触笔尾金属体，以免触电D．空气开关“跳闸”，一定是发生了短路，立即闭合开关即可7 . 在如图的各种情况下，不会造成人体触电的是A．A B．B C．C D．D8 . 某同学家里的保险丝经常熔断，其中可能的原因是A．用电器额定电压太小B．用电器额定功率太小C．保险丝额定电流太小D．保险丝额定电流太大9 . 现要安装“220V 25W”灯泡25只，应选择的保险丝规格是A．熔断电流为3A的保险丝B．额定电流为3A的保险丝C．熔断电流为5A的保险丝D．额定电流为5A的保险丝二、多选题10 . 关于家庭电路和安全用电常识，下列说法中正确的是A．人体安全电压为不高于220VB．使用试电笔时，手应接触笔尾金属体C．只有接触高压线路才会发生触电事故D．家里的空气开关“跳闸”，可能是发生了短路11 . “珍爱生命，注意安全”是同学们日常生活中必须具备的意识．下列有关安全用电的说法，不符合要求的是（）A．用试电笔辨别火线、零线时，手指不能接触笔尾金属体B．更换灯泡，搬动电器前要先断开电源开关C．放风筝时要远离高压电线D．雷雨天气要尽快到大树下避雨12 . 下列知识结构中，正确的是A．B．C．D．13 . 下列做法中符合安全用电常识的是（）A．使用中的用电器起火迅速浇水灭火B．用电器三脚插头改成两脚插头使用C．控制灯的开关接在灯与火线之间D．使用试电笔时手接触笔尾金属体三、填空题14 . 小明家买了新房，他为自己房间安装一盏照明灯和一个插座，如图所示是他设计的电路．图中虚线框1和2是电灯或开关的位置，则开关应装在方框_____中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试d、e、f点时，测电笔的氖管都发光，则电路的故障为_____________．当发现家用电器或电线着火时，必须先_______电源，然后再救火．15 . 家庭电路中，控制各灯具的开关应接在______（选填“火线”“零线”或“地线”）上，如图所示为小文家使用的电能表，他将铭牌模糊不清的电烤箱单独接在家庭电路中正常工作，电能表表盘刚好转了120转，不考虑电路中能量损失，则该电烤箱正常工作时的电功率为______。

第十九章《生活用电》测试卷一、单选题(共15小题)1.关于短路及其危害，下列说法中不正确的是()A．短路就是连接电路用的导线很短B．用电器短路时，该用电器不能继续工作C．家庭电路中，一个用电器短路时，其它用电器仍能工作D．电源短路时，电源会因发热而烧坏2.如图是一条刚装好的家庭电路，在末安装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光．则下列判断正确的是(四只灯泡的额定电压均为220 V)()A．灯泡L1所在支路正常B．灯泡L2所在支路正常C．灯泡L3所在支路正常D．装好保险丝，合上所有开关后，灯泡都能正常发光3.在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰①开关里的两线头相碰①两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是()A． ①①B． ①①C． ①①D． ①①①4.某家庭电路中，已有电饭煲、电风扇、电视机、电灯四个用电器在正常工作，如果用餐时，只关闭了电视机，断开了电饭煲，那么此时家庭电路中的()A．总电压变小，总电阻变大B．总电压变大，总电阻变大C．总功率变大，总电流变小D．总功率变小，总电流变小5.家庭电路中，开关、电灯、插座的接法最合理的是()A．开关、电灯、插座都串联B．开关与插座串联再与电灯并联C．开关、电灯、插座都并联D．开关与电灯串联再与插座并联6.在家庭电路中，插座、螺口节能灯和开关的连接正确的是()A ．AB ．BC ．CD ．D7.如图是家庭电路简图，两个灯泡均标有“220 V ,100 W”，下面说法中不符合安全用电原则的是( )A ． 图中甲的位置应安装电能表B ． 电灯与插座之间是并联的C ． 电灯与开关应串联，且开关控制连接火线的一端D ． 保险丝熔断后在短时间内可以用铜丝代替8.小浩帮母亲煮饭时，当电饭锅的插头插入插座并按下开关时，发现空气开关立即跳闸(或熔断器内熔丝立即熔断)，你认为出现这种情况的原因可能是( ) A ． 插座短路 B ． 插座接触不良C ． 电饭锅内部电路出现开路D ． 电饭锅内部电路出现短路9.家庭电路主要组成其中组合正确的是( ) A ． 电能表 电压表 电流表 开关 电灯 B ． 电能表 闸刀开关 保险盒 插座 用电器 C ． 闸刀开关 保险盒 电压表 电流表 灯泡 D ． 灯泡 插座 电压表 电流表 闸刀开关10.电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( ) A ． 一手接触到火线 B ． 两只手都接触到火线C ． 一只手接触火线，另一只手接触到水泥墙壁D ． 一只手接触零线，另一只手接触到水泥墙壁 11.关于家庭电路，下列说法中正确的是( )A ． 家庭电路中，同时工作的用电器越多，总电阻越大B ． 家用电能表上的示数显示了家庭用电器的总功率C ． 如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D ． 电炉工作时电炉丝热得发红，而与之相连的导线却没有明显发热，原因是电炉丝远比导线产生的热量多12.照明电路的电压和一般情况下的安全电压分别是( ) A ． 380伏 60伏 B ． 220伏 60伏以下C ． 380伏 36伏以下D ． 220伏 36伏以下13.下列做法中，符合安全用电要求的是( ) A ． 雷雨天气躲在大树底下避雨 B ． 发现有人触电时，立即用手把人拉开C ． 玩耍时远离高压带电体D ． 用湿抹布擦拭正在发光的灯泡 14.小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A ． 开关和电灯是并联的B ． 电灯、电视和台灯是并联的C ． 各个小彩灯之间是并联的D ． 插座中的火线和零线是连通的15.一只鸟落在高压输电线的裸线上不会触电，是由于( ) A ． 鸟是绝缘体B ． 鸟的生命力特别强，能耐高压C ． 鸟只停在一根电线上，两爪之间的电压很小，通过的电流很小D ． 电线的电压是安全电压二、填空题(共3小题)16.如图所示的4个严重违反安全用电原则的触电事故，都是由人体直接或间接接触________引起的．17.在家庭电路中发生的触电事故，通常是人体________或________跟________ 连通造成的．人们需要用________来辨别火线与零线．18.如图所示的电路是用来检查家庭电路短路故障的．闭合闸刀开关，再逐个合上各用电器开关，若校验灯发出暗红色的光，则该支路________；若校验灯正常发光，则该支路________．(选填“正常”、“短路”“断路”)三、实验题(共1小题)19.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、计算题(共2小题)20.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)21.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？答案解析1.【答案】A【解析】A、短路是指导线将用电器两端或电源两极直接连接在一起的电路，故A错误；B、用电器短路时，改用电器中没有电流通过，该用电器不能继续工作，故B正确；C、家庭电路中，各用电器并联连接，因此一个用电器短路时，其它用电器仍能工作，故C正确；D、电源短路时，电路中电流很大，电源会因发热而烧坏，故D正确．2.【答案】A【解析】A、当只闭合S1时，L0和L1都偏暗，L1所在支路正常，故A正确；B、当只闭合S2时，L0正常发光，说明该支路存在短路，故B错误；C、当只闭合S3时，L3不发光，说明L3所在支路断路，故C错误；D、根据上述分析可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误．3.【答案】B【解析】①灯座里的两个线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断；①开关里两线头相碰，开关闭合，电路接通，用电器正常工作，不会引起保险丝熔断．①两孔插座中的两线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断．4.【答案】D【解析】家庭电路中各用电器是并联，则U＝U1＝U2，电源电压U不变，用餐时，关闭了电视机，断开了电饭锅，由公式P＝P1＋P2可知，总功率P变小，又因为电源电压U不变，总功率P变小，由公式I＝可知，总电流I变小，由公式R＝可知，总电阻R变大．综上分析，ABC错误，D正确．5.【答案】D【解析】开关要控制电灯，应与电灯串联，插座是为了方便接入用电器，应与开关控制的电灯并联．6.【答案】B【解析】A、两孔插座左孔接地线，右孔接零线；接线错误，故A错．B、三孔插座左孔接零线，右孔接火线，上孔接地线．接线正确，故B正确．CD、火线直接接入灯泡顶端的金属点，而开关接在零线与灯之间，当断开开关时，灯不亮，人会认为没电，其实等于与火线相连，此时人若接触灯，易发生触电；若像D图，火线首先进开关，再接入灯泡顶端的金属点，零线直接接螺旋套，就避免前面的现象发生，故CD错误．7.【答案】D【解析】A、家庭电路中，进户线应先进入电能表．故图中甲的位置应安装电能表，故A符合安全用电原则；B、电灯与插座之间是并联的，这样工作时才会互不影响，故B符合安全用电原则；C、电灯与开关应串联，且开关控制连接火线的一端，故C符合安全用电原则；D、保险丝熔断后如果用铜丝代替，则不能对电路起到保护作用，故D不符合安全用电原则．8.【答案】D【解析】当电饭锅的插头插入插座并按下开关时，发现家里的空气开关“跳闸”时，不应是总功率过大引起的，应该是由于电饭锅内部短路造成的．9.【答案】B【解析】根据家庭电路的组成解答．一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒．进入家庭的进户线后家庭电路组成有：电能表、总开关、保险装置、插座、用电器——电灯组成．进户线进入用户，首先经过电能表，然后再接总开关，防止偷电；保险丝一定接在总开关后面，方便更换保险丝．电能表、总开关、保险丝的顺序不能颠倒．为了保证各用电器之间互不影响，各个用电器间和插座是并联的．故选B.10.【答案】C【解析】A、电工站在干燥的椅子上一手接触到火线，电流无法形成回路，不会造成触电，故不合题意；B、电工站在干燥的椅子上两只手都接触到火线，电流无法形成回路，不会造成触电，故不合题意；C、一只手接触火线，另一只手接触到水泥墙壁，在火线、人体、大地之间形成回路，会造成触电，是不安全的，符合题意；D、一只手接触零线，另一只手接触到水泥墙壁，没有电流流过人体，不会造成触电，故不合题意．11.【答案】D【解析】A、家庭电路中，同时工作的用电器越多，并联的用电器越多，总电阻越小，故A错误；B、家庭电路中的电能表上的示数显示了家庭电路的总电能，故B错误；C、如果庭电路中不安装保险丝，当发生短路时，电流不会通过用电器，此时导线中电流过大会引发火灾，所以C错误；D、电炉在使用时，电炉丝和导线串联，即I电炉丝＝I导线，通电时间t相同，根据焦耳定律公式Q＝I2Rt可知，R电炉丝＞R导线，所以电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象，故D正确．12.【答案】D【解析】我国照明电路的电压是220 V，经验表明，对人体的安全电压是不高于36 V，故只有选项D的数据是正确的．13.【答案】C【解析】A、如果在户外遇到雷雨天气，为了避免遭雷击，应注意在大树下避雨，不在高大建筑物下避雨，不在湖里游泳B、发现有人触电时，首先要切断电源，不能直接用手把触电者拉开，否则自己也会触电，不符合安全用电的原则；C、玩耍时远离高压带电体，符合安全用电的原则；D、水是导体，用湿抹布擦抹电器是比较危险的，容易发生触电事故，不符合安全用电的原则；14.【答案】B【解析】A、开关控制灯泡时，开关与灯泡串联连接，故A错误；B、家庭电路中各用电器并联连接，因此灯、电视和台灯是并联的，故B正确；C、根据图示可知，各个小彩灯顺次连接，因此各个小彩灯之间是串联连接，故C错误；D、如果插座中的火线和零线连通，那么将形成电源短路，故插座中的火线和零线不连通，故D错误．15.【答案】C【解析】落在高压线上的鸟儿不会触电死亡，是因为鸟儿双脚落在同一条导线上，几乎没有电流流过鸟的身体，所以不会被电死，故A、B、D不符合题意，只有C符合题意；16.【答案】火线【解析】由于火线与大地和零线的电压为220 V，当人体直接或间接与火线接触时，就会造成触电．17.【答案】直接间接火线测电笔【解析】家庭电路中发生触电事故，通常都是人体直接或间接接触火线所造成的；人们常用测电笔来辨别火线与零线．18.【答案】正常短路【解析】若该支路正常工作，则校验灯与其串联，校验灯上电压小于电源电压，既小于额电压，故发光不正常，发出暗红色的光；当该支路短路时，校验灯直接接电源，达到额定电压故正常发光；19.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：20.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．21.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．。
