第十九章《生活用电》练习题

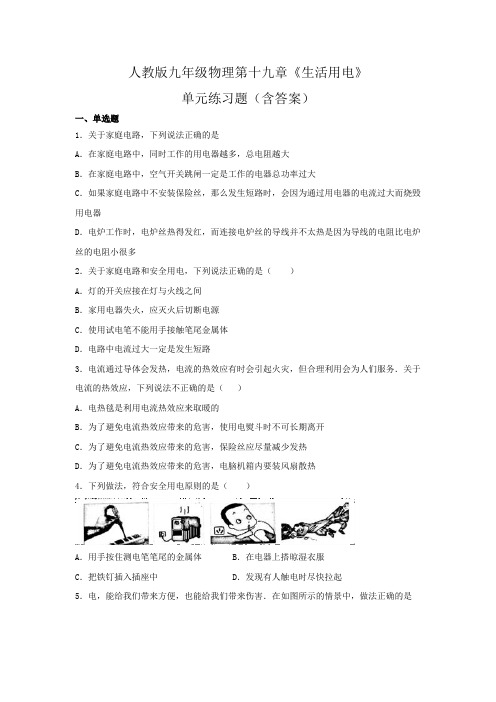

人教版九年级物理第十九章《生活用电》单元练习题（含答案）一、单选题1．关于家庭电路，下列说法正确的是A．在家庭电路中，同时工作的用电器越多，总电阻越大B．在家庭电路中，空气开关跳闸一定是工作的电器总功率过大C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多2．关于家庭电路和安全用电，下列说法正确的是（）A．灯的开关应接在灯与火线之间B．家用电器失火，应灭火后切断电源C．使用试电笔不能用手接触笔尾金属体D．电路中电流过大一定是发生短路3．电流通过导体会发热，电流的热效应有时会引起火灾，但合理利用会为人们服务．关于电流的热效应，下列说法不正确的是（）A．电热毯是利用电流热效应来取暖的B．为了避免电流热效应带来的危害，使用电熨斗时不可长期离开C．为了避免电流热效应带来的危害，保险丝应尽量减少发热D．为了避免电流热效应带来的危害，电脑机箱内要装风扇散热4．下列做法，符合安全用电原则的是（）A．用手按住测电笔笔尾的金属体 B．在电器上搭晾湿衣服C．把铁钉插入插座中 D．发现有人触电时尽快拉起5．电，能给我们带来方便，也能给我们带来伤害．在如图所示的情景中，做法正确的是A．在电车顶上玩耍 B．用湿手插拔电源C．雷雨天远离大树 D．高压线下快乐的钓鱼6．下列选项中符合安全用电要求的是（）A．用湿手拨动空气开关B．电线的绝缘皮破损时应及时更换C．在未断开电源开关的情况下更换灯泡D．把用电器的三脚插头改为两脚插头接在两孔插座上使用7．如图所示，是小刚家里部分电路的示意图．当闭合开关S后，发现电灯L不亮，检查保险丝没有熔断．小刚同学用测电笔分别测试电灯L接口的两根电线C点和D点，发现这两处都能使测电笔的氖管发光；他再用测电笔分别测试火线A点和零线B点时，氖管在测火线A 点时能发光，在测零线B点时不发光．你判定此电路故障应是（）A．火线和零线短路 B．电灯L短路C．电线AC段某处断路 D．电线BD段某处断路8．关于家庭电路及安全用电，下列说法正确的是（）A．低于220V的电压对人体都是安全的B．用电器使用三线插头是防止漏电而采取的安全措施C．试电笔是用来测试物体是带正电还是带负电的D．只有人体接触带电体时才会发生触电事故9．关于家庭电路，下列说法正确的是A．我国家庭电路的电压是110VB．家庭电路中电流过大时，空气开关会自动断开C．只有36V的电压对人体才是安全的D．家庭电路总电流过大，一定是电路中出现了短路10．我们的学习和生活都离不开电，在日常生活中应该树立安全用电的意识．如图所示的各种做法中，正确的是A．B．C．D．二、填空题11．在家庭电路中不能用湿手触摸开关，因为在潮湿的情况下，人体的电阻会变小，在电压一定的情况下，通过人体的电流会（填“变大”“变小”或“不变”）。

人教版物理九年级全一册第十九章生活用电全章练习题1. 电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( ) A．一手接触到火线B．两只手都接触到火线C．一只手接触零线，另一只手接触到水泥墙壁D．一只手接触火线，另一只手接触到水泥墙壁2. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。

其原因可能是( )A. 插头插入这个插座时，导致火线和零线相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 这个插座的火线和零线原来就相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸3. 下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1 B．甲 C．S2 D．乙4. 对生活用电常识的认识，以下说法正确的是( )A. 可以用湿手拔插头B. 发生触电事故时应先切断电源C. 空气开关“跳闸”一定是用电器发生了短路D. 使用试电笔时，手不能接触笔尾金属体5. 下列符合安全用电的做法是( )A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用B. 将开关接在家庭电路的零线上C. 家庭电路出现故障，断电后进行检修D. 拔插头时用手直接拽插头上的电线6. “注意安全，珍惜生命”是大家的共同心愿。

下列一些做法符合安全用电的是( )7. 如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是( )A．开关和三孔插座的连接都是错误的 B．试电笔接触M点，氖管不发光C．灯泡和两孔插座是串联的 D．试电笔插入两孔插座的左孔，氖管发光8. 关于安全用电，下列说法正确的是( )A. 保险丝熔断后，可以用铜丝代替B. 发现有人触电，直接用手把他拉开C. 有金属外壳的用电器，其外壳要接地D. 家庭电路中，开关连接火线或零线都可以9. 图中有关家庭电路的连接完全正确的是( )10. 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的 B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的 D．插座中的火线和零线是连通的11. 我国家庭电路的电压是____________。

一、选择题1．如图所示的做法中，符合安全用电原则的是（）A．插排上使用多个大功率电器B．冰箱的金属外壳一定要接地C．使用绝缘层破损的电线供电D．使用电暖气烘烤湿潮的衣物2．小明同学在家里将一个台灯插头插入墙上的插座。

闭合台灯开关的瞬间，家里的空气开关“跳闸”了。

对此现象的分析，可能性最大的是（）A．台灯的插头处导线相碰造成短路B．台灯的灯座内导线相碰造成短路C．台灯的开关里导线相碰造成短路D．台灯造成电路的总功率过大3．用电水壶烧水时，导线突然起火，正确的做法是（）A．立即切断电源B．快速用水灭火C．取湿巾纸盖住D．取灭火器灭火4．关于家庭电路及安全用电，下列说法中正确的是（）A．用湿布擦拭正在工作的电视机B．在未断开电源的情况下更换电源插座C．空气开关跳闸，一定是发生了短路现象D．有人触电时应首先切断电源5．有关家庭电路和安全用电，下列说法正确的是（）A．使用试电笔时，手不能接触笔尾的金属体B．经验证明，人体安全电压为36VC．控制用电器的开关串联在用电器和火线之间D．接在同一个插线板上的各用电器是串联的6．如图中的家庭电路元件，连接顺序正确的是（）A．B．C．D．7．下列关于电学知识说法错误的是（）A．干电池给电路供电时将化学能转化为电能B．熔断丝应该选用熔点低，电阻率大的合金材料制成C．功率越大的用电器，单位时间产生的热量一定越多D．使用测电笔辨别火线和零线时，手应该接触笔尾金属体8．下列做法中，符合安全用电要求的是（）A．用湿布擦正在工作的台灯B．更换灯泡前先断开电源开关C．发现有人触电时，用手直接把触电的人拉开D．用电器着火时，先用水把火浇灭，再切断电源9．关于家庭电路及安全用电，下列说法正确的是（）A．电能表是测量消耗电能的仪表B．家庭电路中的各个插座是串联的C．家用电器着火，要先灭火后断电D．人触电时，保险丝会立即切断电路10．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器或开关。

一、选择题1．关于家庭电路和安全用电，下列说法正确的是（）A．使用测电笔时，手不能接触笔尖金属体，防止触电B．用电器的金属外壳不用接地线C．家庭电路中，插座和各用电器之间是串联的D．家里的空气开关跳闸了，一定是电路中的总功率过大A解析：A【分析】(1)使用测电笔时，应让手与笔尾的金属体接触，不能与笔尖金属体接触。

(2)有金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故。

(3)家庭电路中各用电器是并联的。

(4)家庭电路中电流过大的原因：短路或用电器总功率过大。

A．使用测电笔时，手接触笔尾金属体，笔尖金属体接触电线，手不能接触笔尖金属体，否则会触电，故A正确；B．家用电器的金属外壳要接地，防止金属外壳漏电，发生触电事故，故B错误；C．家庭电路中，插座和各用电器在工作时互不影响，则它们之间是并联的，故C错误；D．家庭电路中出现了空气开关“跳闸”，可能是短路引起的，也可能是用电器的总功率过大引起的，故D错误。

故选A。

【点睛】本题主要考查学生对安全用电知识、触电的应急措施的了解与掌握，加强用电安全意识，学会自我保护。

2．用电水壶烧水时，导线突然起火，正确的做法是（）A．立即切断电源B．快速用水灭火C．取湿巾纸盖住D．取灭火器灭火A解析：A电路起火在救护时应首先立即切断电源，让导线中没有电流，不再发热，阻止绝缘层继续燃烧，同时也能在灭火时防止触电事故发生。

故选A。

3．小明家的家庭电路如图所示，小明闭合开关S，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，则小明家电路出现的故障可能是（）A．进户零线断路B．进户火线断路C．AB间断路D．BC间断路C解析：CA．若进户零线断路，不能形成闭合回路，电灯不可能正常发光，故A不符合题意；B．若进户火线断路，不能形成闭合回路，电灯不可能正常发光，故B不符合题意；C．若AB间断路，灯能正常工作，两个插座不能正常工作，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，故C符合题意；D．若BC间断路，灯和插座P都能正常工作，故D不符合题意；故选C。

一、选择题1．下列说法正确的是（）A．电荷的移动形成电流B．用电器失火时，先用水灭火，再切断电源C．用试电笔辨别火线和零线，手要接触笔尾的金属体D．家中的空气开关跳闸一定是发生了短路2．如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障，小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡L0，当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（）A．L1灯头断路B．L1灯头短路C．L2灯头短路D．L2灯头断路3．如下图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔测插座的两孔，发现只有插入右孔时氖管才发光，用测电笔检测A点氖管发光，检测B点氖管不发光。

发生这一现象的原因可能是（）A．灯泡短路B．开关接触不良C．插座短路D．灯泡灯丝断4．“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。

下列有关安全用电的说法，不符合要求的是（）A．发现有人触电立即切断电源B．不用湿手接触用电器C．雷雨天气尽快在大树底下避雨D．用电器达到使用寿命后及时更换5．如图是某同学家使用插座时的情形，下列做法可行的是（）A．不需理会继续使用B．减少同时使用的大功率用电器C．在供电箱的熔断器中更换更粗的熔丝D．在该插座上再插入一个插座供其它用电器使用6．如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是（）A．家庭电路中使用的是直流电，电压是220VB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正确接触M和N点时，试电笔的氖管均不发光7．下列关于安全用电的说法正确的是（）A．使用测电笔时，手指必须接触笔尾金属体B．为了防止触电，必须把用电器的开关装在零线上C．电器起火，应该第一时间用水扑灭D．光波炉是用光波和微波加热，所以外壳不用接地8．下列做法中，符合安全用电要求的是（）A．用湿布擦正在工作的台灯B．更换灯泡前先断开电源开关C．发现有人触电时，用手直接把触电的人拉开D．用电器着火时，先用水把火浇灭，再切断电源9．下列有关生活用电的说法正确的是（）A．家庭电路中，电视与空调是串联的B．使用螺丝刀形状试电笔时，手指不能接触其尾部的金属帽C．发生触电事故时，不能用手去拉触电者，而应先切断电源D．电能表只准接在空气开关之后10．下列做法中，正确的是（）A．无人的教室内开着灯B．尽量少开启电冰箱门C．夏天将空调温度调得很低D．用铁丝代替保险丝11．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。

人教版九年级物理第十九章《生活用电》单元练习题（含答案）1．近年全国发生多起古城楼起火，雄伟的古楼建筑被毁，直接原因为电气线路故障引燃周围可燃物，蔓延扩大造成火灾，安全用电知识的普及势在必行，下列关于安全用电，你认为正确的是（）A．家里或公场合，使用尽可能细的导线，增大电阻减小电流，从而保证电路安全B．为节约成本，功率较大的电器可以不用三孔插头C．为了电路安全，电路中一定要安装保险丝，且与火线串联D．电线着火时，应该立刻拿湿毛巾覆盖在着火的位置2．在家庭电路中，以下情况会引起熔丝熔断的是A．用测电笔接触火线 B．电路中零线断路C．将开关用导线接通 D．连接电路时误将火线与零线接通3．有关家庭电路及安全用电的说法正确的是A．漏电保护器和空气开关作用相同可以相互替代B．不同时触摸到火线和零线也可能触电C．电灯开关短路时，可引起空气开关跳闸D．使用试电笔时手必须接触笔尖金属体4．家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备．家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用．漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是( )A． B．C．D．5．下列做法符合安全用电原则的是（）A．家用保险丝熔断后，可用铁丝或铜丝代替B．雷雨天气可以站在大树下避雨C．选用插座时，所有家用电器都使用两孔插座D．搬动电器前应断开电源开关6．下图所示过程发生化学变化的是（）A．A B．B C．C D．D 7．下列几种情况符合安全用电原则的是（）A．绝缘层破损的导线，仍然可以继续使用B．不用湿抹布擦拭正在工作的家用电器C．高压输电线只要不接触，就不会发生触电事故D．为了节省空间，可以将多个大功率用电器接在同一个插排上8．关于家庭电路与安全用电，下列说法正确的是( )A．家庭电路中各用电器间是串联关系B．家用电器的金属外壳不应该用导线接地C．电热毯的电阻丝断了，将电阻丝的两个断头接上后还可以安全使用D．人的双脚站在绝缘体上时，一只手接触火线另一只手同时接触零线会触电9．如图所示的做法符合安全原则的是A．A B．B C．C D．D 10．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”的原因可能是用电器发生了短路B．使用试电笔时，手不要接触笔尾金属体，以免触电C．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D．家庭电路中开关接在火线或零线上都可以二、填空题11．在我国家庭电路的电压是______V，家中电视机、电冰箱、电灯等用电器之间的连接方式是______(选填“串”或“并”)联的．当关掉电路中的一盏电灯时，其他的电灯和用电器________受到影响（选填“会”或“不会”）．12．如图，一个三孔插座，其中有一个插孔的导线是与室外大地相连的，请把这个插孔与图中代表大地的记号E用线连起来．如果连这个插孔的导线断了，使用这个插座还能使洗衣机转动，但存在的问题是：．13．如图所示的家庭电路，火线与零线间的电压应该为________．当闭合开关，灯泡不亮，用测电笔分别测试、、三点氖管均发光，又利用测电笔测试插座的两插孔氖管都发光，该电路可能发生的故障可能是________．（填对应的序号）（①“插座内部短路”或②“进户零线断路”或③“导线间断路”）14．一盏白炽灯泡铭牌上标有“220V 100W”字样，则这盏灯正常发光时的灯丝电阻为_____Ω．灯泡正常发光1min，灯丝消耗的电能为_____J．如果灯丝断了之后重新将灯丝搭上，灯丝电阻变为440Ω，通电后灯泡消耗的功率为_____W．15．家庭中电风扇正常工作时电压为___V；一节干电池的电压是_______V；家里的电灯、电视、电冰箱等家用电器的连接方式是______的(填“串联”或“并联”)。

九年级物理第十九章《生活用电》测试卷-人教版（含答案）一．选择题（共12小题）1．（2022•丹东）下列说法正确的是（）A．摩擦起电现象中，物体由于得到正电荷而带正电B．家庭电路中，电能表是测量电功率大小的仪表C．利用超导材料可以制作二极管D．家庭电路中，电流过大的原因可能是发生短路2．（2022•辽宁）如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。

下列说法正确的是（）A．②处应接开关B．电能表应接在空气开关后C．若开关短路，空气开关会切断电路D．用试电笔接触a孔中的金属片，氖管会发光3．（2022•雨花区校级三模）关于家庭电路和安全用电，下列说法中错误的是（）A．家庭电路中火线与零线的电压为220V，零线与大地之间没电压B．三脚插头中与金属外壳连接的那个插脚稍长些，是为了让电器通电时外壳先接地，断电时外壳后离地C．一个电源插线板上接过多的用电器，可能会造成插线板电流过大被烧坏D．220V的电压对人来说是安全的4．（2022•盘锦）关于安全用电，下列说法正确的是（）A．控制电灯的开关要连接在电灯和火线之间B．用电器达到使用寿命可以继续使用C．在发生触电事故现场，可以用手去拉触电的同伴D．辨别零线火线时，手指不能触碰试电笔上的任何金属体5．（2022•长春）下列做法中，符合安全用电原则的是（）A．不用湿手摸开关B．在电线上晾衣服C．电冰箱没有接地线D．用铜丝代替保险丝6．（2022•徐州）如图所示为某家庭中接线板的使用情况，下列说法正确的是（）A．符合使用规范B．可以正常使用C．这是超负荷运行D．不会引起安全事故7．（2022•牡丹江）小冰家的电能表标有“220V 10（20）A”，家中正使用着一台100W的电冰箱、两盏40W的日光灯。

当小冰将一个60W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳闸”。

发生这种现象的原因可能是（）A．日光灯断路B．台灯插头处短路C．电冰箱断路D．用电器的总功率过大8．（2022•玉林）如图所示的四种做法中，符合安全用电原则的是（）A．在同一个插座中同时使用多个大功率用电器B．用湿抹布擦发光的灯泡C．家用冰箱的金属外壳已接地D．在电线上晾晒湿衣服9．（2022•锦州）如图所示是小明设计的部分家庭电路，下列说法正确的是（）A．灯泡与开关的连接符合安全用电要求B．若保险丝熔断，可以用铜丝替换C．闭合开关，若灯泡不亮，一定是灯泡短路D．三孔插座的连接符合安装要求10．（2022•十堰）如图是一般住宅户内配电系统方框图，下列说法正确的是（）A．E处应接入空气开关，F处接入电能表B．若空气开关自动跳闸，一定是发生了短路C．发现有人触电，应立即用手拉开D．控制电灯的开关连接错误11．（2022•鼓楼区校级模拟）在家庭用电中，下列做法符合安全用电原则的是（）A．电水壶工作时，金属外壳应接地B．人站地上用手触摸裸露的火线C．控制电灯的开关接在零线上D．未断开电源，用湿布擦拭电视机12．（2022•武昌区模拟）关于家庭电路和安全用电，下列说法正确的是（）A．图甲的连接方式符合安全用电的原则B．图乙中如果测电笔接触插座左、右两孔氖管都发光可能是进户零线断路C．如果发生人体触电事故，图丙中空气开关一定会跳闸D．图丁洗衣机的三脚插头中的E脚接地线二．填空题（共8小题）13．（2022•聊城）如图所示，控制灯泡的开关要接在（选填“1”或“2”）处。

人教版九年级物理下学期第十九章《生活用电》测试题（含答案）一．选择题1．如图所示，a图中甲站在干燥的木桌上，一只手接触到火线上；b图中乙站在干燥的木桌上，一只手接触到火线上，此时另有丙站在地面上用手去拉乙。

则甲、乙、丙三人谁会触电？（）A．甲B．乙和丙C．甲和乙D．甲、乙和丙2．小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是（）20A 220V额定漏电电流30mA额定不漏电电流15mA漏电分断时间小于0.1sA．漏电电流大于30mA，保护器会在0.1秒之内切断电源B．漏电持续时间超过0.1秒时保护器才能动作C．当漏电电流达到15mA时就能起到可靠的保护作用D．只有当进户电压大于220V或用电电流大于20A时，才能起保护作用3．如图是一个电热电器电路，电热丝，指示灯，开关组成串联电路，接在电源上，已知该电路有一个元件断路，一个元件短路，但不知道是哪个有故障，今用一个校验电灯分别接在各处得到。

下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点af ab cd ef ad cf发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．指示灯断路，开关短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．开关断路，指示灯短路4．关于家庭电路和安全用电，下列说法正确的是（）A．站在地上的人接触火线就会使空气开关跳闸B．用测电笔检查电路时，手不能接触笔尾金属体C．开关中的两个线头相碰不会引起空气开关跳闸D．家庭电路中的空气开关跳闸了，一定是发生了短路5．如图所示，关于家庭电路和安全用电，下列说法正确的是（）A．电冰箱接入三孔插座后，灯和电冰箱是串联在一起的B．断开灯泡的开关后，用试电笔接触A点时，氖管发光C．若空气开关“跳闸”，一定是电路的总功率过大造成的D．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地6．如图所示，当开关S闭合时，灯L正常发光。

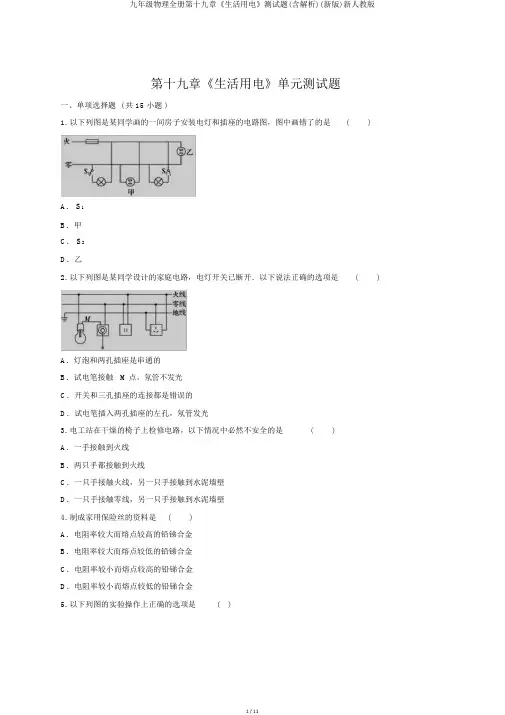

第十九章《生活用电》单元测试题一、单项选择题 ( 共 15 小题 )1. 以下列图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是()A．S1B．甲C．S2D．乙2. 以下列图是某同学设计的家庭电路，电灯开关已断开．以下说法正确的选项是()A．灯泡和两孔插座是串通的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插入两孔插座的左孔，氖管发光3. 电工站在干燥的椅子上检修电路，以下情况中必然不安全的是()A．一手接触到火线B．两只手都接触到火线C．一只手接触火线，另一只手接触到水泥墙壁D．一只手接触零线，另一只手接触到水泥墙壁4. 制成家用保险丝的资料是()A．电阻率较大而熔点较高的铅锑合金B．电阻率较大而熔点较低的铅锑合金C．电阻率较小而熔点较高的铅锑合金D．电阻率较小而熔点较低的铅锑合金5. 以下列图的实验操作上正确的选项是()A．B．C．D．6. 物理学中有好多重要的数据，很有必要记住它们．以下物理数据记忆错误的选项是() A．光在真空中的流传速度是3×10 8m/sB．我国家庭电路电压是220 VC．水的密度是 1.0 ×10 3kg/m 3D． 1 标准大气压等于76 mm水银柱产生的压强7.某同学想设计一个家庭厨房电路，现在有2 000 W 的电磁炉一个， 800 W 的微波炉一个， 800 W 的电饭锅一个，100 W 的抽油烟机一台，10 W 的节能灯四盏，设计的导线横截面积合理．现给整个厨房电路配一个独立的空气开关，以下哪个规格的空气开关较合理()A． 16AB． 20AC． 32AD． 40A8.我校某办公室总合有 60 W 的电灯 4 盏， 40 W 电灯 2 盏，它的进户线上应该采用额定电流为多大的保险丝比较合适 ( )A． 3AB． 1.1 AC． 1.4 AD． 1.8 A9.某同学想设计一个家庭厨房电路，现在有2 000 W 的电磁炉一个， 800 W 的微波炉一个， 800 W的电饭锅一个，100 W 的抽油烟机一台，10 W 的节能灯四盏，设计的导线横截面积合理．现给整个厨房电路配一个独立的空气开关，以下哪个规格的空气开关较合理()A． 16AB． 20AC． 32AD． 40A10. 以下说法中，正确的选项是()A．为了安全，家庭电路中的熔丝越细越好B．用户增加了大功率用电器后，必然要换用较粗的熔丝C．电路上的电压越高，使用的熔丝要越粗D．绝不一样意用铜丝来代替家庭电路中的熔丝11. 小明家的电路简化后以下列图，观察该电路，以下说法中正确的选项是()A．开关和电灯是并联的B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的D．插座中的火线和零线是连通的12. 以下关于生活用电知识的认识中，不正确的选项是()A．发生触电事故时，人体必然直接或间接接触了火线B．在走廊和楼道使用声光控开关能够节约用电C．家中的空气开关跳闸必然是由于发生了短路D．少用家用电器的待机功能是一种优异的习惯13. 在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰②开关里的两线头相碰③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是()A．①②B．①③C．②③D．①②③14. 小明、小红学习了电学的知识后，有了以下对话，其中正确的有()A．小明：家里的电灯开关应接在零线和灯泡之间B．小红：发现有人触电要马上切断电源C．小明：把三脚插头最上面一个脚弄断后，插入两孔插座同样能安全地使用D．小红：用试电笔检测电路时，只有站在干燥的木凳上才能防范触电15. 发现有人触电，应先( )A．报警或喊人B．迅速扶起，并送往医院C．找电工或专业人员抢救D．想方法切断电源二、填空题(共3小题)16. “漏电保护器”的作用是____________________ ．17. 在平常用电中，需要特别警惕本来不该带电的物体__________，本来绝缘的物体________，因此应该注意：防范绝缘部分________，防范电线跟其他金属物体________．A 点与大地18.(1) 闭合开关S，电灯L 发光，人拿测电笔测试 A 点时，由于A点与零线相连，因此之间的电压为0 V ，故经过人体的电流为0 mA，测电笔的氖管也不会发光；(2) 若此时将零线保险丝拔掉，人拿测电笔试 A 点时，电流会经人体、测电笔流向大地，因此测电笔的氖管发光，若是此时人体触碰 A 点，人体不安全．三、实验题(共1小题)19. 认识短路的危害设计实验目的：认识短路的危害器材：低压电源( 直流 6 V) 、开关、额定电流为 1 A 的保险丝、额定电压为 6 V 的灯泡、导线、电流表( 演示电流表，0～5 A 档 )进行实验(1)在图中， CD间接上一段保险丝， AB间接入电流表，其他部分按图所示连接好电路．(2)当开关闭合时，灯泡 ________( 填“发光”或“不发光” ) ，电流表 ________( 填“有”或“无” ) 示数．(3)断开开关，在 B、 D间接一根粗铜丝，当闭合开关的刹时，你将会观察到________A．电流表的指针迅速摇动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数牢固不变，灯泡正常发光D．电流表读数牢固不变，灯泡不亮解析论证、D 间接入铜丝时，灯泡被短路．依照欧姆定律知道，闭合开关的刹时，线路中的电流________ ，B经过保险丝和导线的电流________ ，但是保险丝的电阻比导线大好多，在电流同样时，导体的电功率跟电阻成 ________比，因此保险丝的电功率比铜丝的电功率大得多，使保险丝的温度高升，这本质是我们学过的电流的________效应．四、简答题 (共3小题)20.目前新建的家庭电路中宽泛采用空气开关代替过去的保险丝，使用起来特别方便，从工作原理看，二者有什么差异？21.据报道：有好多重要火灾都是因输电线老化，绝缘性能降低出现短路所造成的，教训十分深刻．(1)请你解析因电线短路而产生火灾的原因．(2)请你就电线老化发生火灾的问题，向用户提出一个合理的建议．22.电给我们的生活带来便利，不正确使用却带来危害．请你写出两个生活中安全用电的实例．五、计算题 (共2小题)23. 炎炎夏天马上来临，显然家新购置了一台 1 kW 的空调．已知他家原适用电器的总功率是 1 020 W，电能表上标有“ 220 V 10 A ”的字样．请你经过计算说明：(1)使用这台空调时，经过它的电流是多少？(2)从安全用电的角度考虑，显然家的电路可否赞同安装这样一台空调？24.在用电巅峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了检查研究．如图供电电源的电压向来是220 V ，当用户的总功率是8.6 KW时，用户本质获取的电压是215 V ．试求：(1)此时，标有“ 220 V 100 W ”的白炽灯的本质电功率是多少？解析灯泡的亮度将如何变化？(2) 当用户的总功率是8.6 KW 时，经过输电线的电流是多少？输电线的电阻是多少？在 3 h 内输电线上耗资的电能是多少？( 忽略温度对灯丝电阻的影响)答案解析1.【答案】 A【解析】依照上面的解析比较，能够判断S1开关接错，当断开开关时，火线和灯泡还相连，接触灯泡，人会接触火线，简单发生触电事故．2. 【答案】 C【解析】 A、灯泡和两孔插座是互不影响的，因此是并联的，故 A 错误；B、M点经过灯泡与火线连接，因此试电笔接触M点，氖管发光，故 B 错误；C、据图可知，开关接到了零线和用电器之间；三孔插座的左孔接的是地线，故均错误，故 C 说法正确；D、两孔插座的左孔是零线，因此试电笔插入两孔插座的左孔氖管不发光，故 D 错误；3.【答案】 C【解析】 A、电工站在干燥的椅子上一手接触到火线，电流无法形成回路，不会造成触电，故不合题意；B、电工站在干燥的椅子上两只手都接触到火线，电流无法形成回路，不会造成触电，故不合题意；C、一只手接触火线，另一只手接触到水泥墙壁，在火线、人体、大地之间形成回路，会造成触电，是不安全的，吻合题意；D、一只手接触零线，另一只手接触到水泥墙壁，没有电流流过人体，不会造成触电，故不合题意．4.【答案】 B【解析】保险丝的作用是在电流异常高升到必然的高度的时候，自己熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的资料制作，应选项 B 吻合题意，选项 ACD不吻合题意．5.【答案】 A【解析】 A、用测电笔来鉴别火线与零线．使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光．B、熄灭酒精灯的方法是用灯帽盖灭，不能够用嘴吹灭，故 B 错；C、托盘天平称量物质时要左物右码，故 C 错；D、测量液体温度的时候，温度计的玻璃泡不能够接触到容器的底和侧壁，故D错误；6. 【答案】 D【解析】A、光是一种电磁波，光在真空中的流传速度是3×108m/s. 不吻合题意．B、我国家庭电路电压是220 V ．不吻合题意．C、水的密度是 1.0 ×10 3kg/m 3. 不吻合题意．D、标准大气压等于76 cm 水银柱产生的压强．吻合题意．7. 【答案】 B【解析】家庭所适用电器的总功率P 总＝2 000 W ＋800 W ＋800 W＋100 W ＋10 W×4＝ 4 100 W ；由公式P＝UI 得，这些用电器同时工作时，电路中的电流：I ＝＝≈18.6 A ，所选择空气开关赞同的最大电流应略大于这一数值，且不宜太大，故只有 B 选项的20 A 最合适．8. 【答案】 D【解析】各用电器总功率P＝60 W×4＋40 W×2＝320 W我校照明电路中的最大正常工作电流I ＝＝＝ 1.45 A，找出电流稍大于 1.45 A的保险丝．9.【答案】 B【解析】家庭所适用电器的总功率P 总＝2 000 W＋800 W＋800 W＋100 W＋10 W×4＝4 100 W；由公式＝UI 得，P这些用电器同时工作时，电路中的电流：I ＝＝≈18.6 A ，所选择空气开关赞同的最大电流应略大于这一数值，且不宜太大，故只有 B 选项的 20 A 最合适．10. 【答案】 D【解析】当电路中有过大电流经过时，保险丝发热温度迅速高升到熔点自动消融，切断电路；采用保险丝的标准：规格合适的保险丝；同样长度的情况下，比较细的保险丝电阻大，易熔断，使电路中电器不能够正常工作；比较粗的电阻丝电阻小，不易熔断，起不到保护电路的作用，故AB 错误；要依照电路的需要( 赞同经过的最大电流) 选择规则合适的保险丝，与电压没关，故C错误；铜丝的电阻率小、熔点高，代替保险丝不能够熔断，起不到保险作用，故 D 正确．11.【答案】 B【解析】 A、开关控制灯泡时，开关与灯泡串通连接，故 A 错误；B、家庭电路中各用电器并联连接，因此灯、电视和台灯是并联的，故 B 正确；C、依照图示可知，各个小彩灯按次连接，因此各个小彩灯之间是串通连接，故 C 错误；D、若是插座中的火线和零线连通，那么将形成电源短路，故插座中的火线和零线不连通，故 D 错误．12.【答案】 C【解析】 A、发生触电事故时，人体必然直接或间接接触了火线． A 正确．B、在走廊和楼道使用声光控开关能够节约用电． B 正确．C、家中的空气开关跳闸原因可能是发生了短路，也可能是用电器的总功率过大． C 不正确．D、少用家用电器的待机功能是一种优异的习惯． D 正确．13.【答案】 B【解析】①灯座里的两个线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断；②开关里两线头相碰，开关闭合，电路接通，用电器正常工作，不会引起保险丝熔断．③两孔插座中的两线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断．14.【答案】 B【解析】 A、家里的电灯开关应接在火线和灯泡之间更安全．此选项错误；B、发现有人触电要马上切断电源．此选项正确；C、把三脚插头最上面一个脚弄断后，插入两孔插座使用，当金属外壳的用电器漏电时，简单发生触电事故．此选项错误；D、用试电笔检测电路时，只要用手接触笔尾金属体，不接触笔尖金属体，站在地上使用也是安全的．此选项错误．15.【答案】 D【解析】一旦发生触电事故，应马上断开电源开关，或用绝缘体将电线挑开，使触电者与电源脱离，并进行现场抢救．16.【答案】电流对人体造成伤害时，自动切断电路，对人起保护作用【解析】若是站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用．17.【答案】带了电导了电破坏接触【解析】在平常用电中，需要特别警惕本来不该带电的物体带了电，本来绝缘的物体导了电，因此应该注意：防范绝缘部分破坏，防范电线跟其他金属物体接触．18.【答案】不发发不安全【解析】19. 【答案】 (2) 发光有(3) A很大同样正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串通，因此灯泡发光，电流表有示数．(3)断开开关，在 B、 D 间接一根粗铜丝，此时灯泡被短路，电流经过保险丝后，直接经电流表回到电源负极，因此当闭合开关的刹时，将会观察到电流表的指针迅速摇动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有 A 吻合题意；解析论证当 B、D 间接入铜丝时，灯泡被短路．依照欧姆定律I ＝可知，闭合开关的刹时，线路中的电流很大，经过保险丝和导线的电流同样，但是保险丝的电阻比导线大好多，由公式P＝ I 2R 可知，在电流同样时，导体的电功率跟电阻成正比，因此保险丝的电功率比铜丝的电功率大得多，使保险丝的温度高升，这本质是我们学过的电流的热效应．故答案为：20. 【答案】保险丝是利用电流的热效应空气开关是利用电流的磁效应【解析】在家庭电路中安装一个当电路中的电流过大时，能起到自动断开电路，保护电路的装置，保险丝或空气开关就能起到这个作用；即：当电路中的电流过大时，保险丝( 或空气开关 ) 自动熔断 ( 断开 ) ，保护电路．保险丝是靠电流经过时产生的电热来加热，达到自动熔断的目的，是利用电流的热效应．空气开关是利用电流的磁效应，将开关上的闸刀吸引，而断开电路的．21.【答案】答： (1) 当电线发生短路时，电路的总电阻很小，电流很大，由焦耳定律可知，短时间内会产生好多热量，使电线的温度急剧上升，引燃周边易燃物品．(2)例：及时更换老化的电线．在电线周边不要堆放易燃物品．【解析】依照欧姆定律可知，当发生短路时，电路中电流会很大；依照焦耳定律可知，当电路中电流很大时，导体产生的热量会更多．22.【答案】答： (1) 雷雨天气不能够在大树下避雨，由于树比较高，而且树上带有水，树木就成了导体，简单将雷电引下来，人在树下避雨即可能会触电．(2)将家用电器的金属外壳与大地连接起来，能够防范用电器漏电，防范发生触电事故．【解析】依照安全用电的原则：不接触低压带电体；不凑近高压带电体．结合生活本质列举实例．23.【答案】解： (1) 由P＝UI可得，使用这台空调时经过的电流：I1＝＝≈4.55 A ；(2)电能表赞同家用电器同时工作的最大功率P＝ UI＝220 V×10 A＝2 200 W，因 P＞ P1＋ P2＝1×103W＋1 020 W＝2 020 W，所有，显然家的电路赞同安装这样一台空调．答： (1) 使用这台空调时，经过它的电流是 4.55 A ；(2)从安全用电的角度考虑，显然家的电路赞同安装这样一台空调．【解析】 (1) 依照P＝UI求出空调使用时经过的电流；(2) 由电能表的参数可知正常工作电压和赞同经过的最大电流，依照P＝ UI 求出赞同家用电器同时工作的最大功率，尔后与所有家用电器的总功率对照较，尔后得出答案．九年级物理全册第十九章《生活用电》测试题(含解析)(新版)新人教版 11 / 1124. 【答案】解： (1) 灯泡的电阻为 R ＝ ＝＝ 484 Ω， 灯泡的本质功率为 P 实＝ ＝＝95.5 W ， 由于 P 实＜P 额因此灯泡亮度将变暗．(2) 经过输电线的电流为 I ＝ ＝＝40 A ，由于输电线与用户是串通，因此电流相等，输电线两端的电压为U 线＝ 220 V － 215 V ＝5 V ，输电线的电阻为 R 线＝ ＝ ＝0.125 Ω ，输电线上耗资的电能为6W 线 ＝ U 线 It ＝5 V ×40 A ×3×3 600 s ＝2.16 ×10 J. 答：灯的本质功率95.5 W ，灯泡亮度将变暗；输电线的电流 40 A ，电阻 0.125 Ω ，耗资的电能 2.16 ×10 6J.【解析】 (1) 已知灯泡的额定电压和额定功率，依照R ＝ 求出灯泡的电阻，再依照 P ＝ 求出灯泡的本质功率，依照灯泡的亮暗取决于灯泡的本质功率解析灯泡亮度的变化．(2) 依照 I ＝ 求出经过输电线的电流，依照串通电路电压特点求出输电线分得的电压，再依照欧姆定律求出输电线的电阻，最后依照W ＝UIt 求出在 3 h 内输电线上耗资的电能．。

人教版九年级物理上册第十九章《生活用电》测试卷（含答案）一、单选题1．关于家庭电路和安全用电，下列说法准确的是（）A．控制各灯具的开关都应该安装在零线上B．有金属外壳的用电器都使用两脚插头C．应该定期对漏电保护器进行例行试验D．不接触高压设备就不会引起触电事故2．图为试电笔的结构及使用方法．下列说法正确的是（）A．试电笔可以判断物体是带正电还是带负电B．若氖管发光，说明人体成为了电流的通路C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体D．在两种使用试电笔的方法中，甲是正确的，乙是错误的3．如图是家庭电路简图，两个灯泡均标有“220V，100W”．下列说法中不符合安全用电原则的是A．图中甲的位置应安装电能表B．电灯与插座之间是并联的C．电灯与开关应串联，且开关控制连接火线的一端D．保险丝熔断后在短时间内可以用铜丝代替4．下列说法正确的是A．电源是电能转化为其它形式能的装置B．决定电阻大小的因素是导体长度和横截面积，实验研究方法是控制变量法C．在火线和零线同时安装保险丝，不一定有保险作用D．只要不接触高压带电体就一定不会触电5．下列数据符合实际情况的是（）A．我国家庭电路的电压为220VB．家用空调的额定功率为100WC．家用电扇的额定功率为500WD．台式计算机的额定功率为2000W6．下列符合家庭电路用电安全原则的是A．B．C．D．7．关于安全用电，图中错误的是A．使用测电笔的方法B．开关接在火线上C．螺口灯的螺旋金属接在零线上D．三孔插座应有接地线8．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线．此时，丁站在地面上用手去拉丙．则（）A．甲、乙都会触电B．甲、丙都会触电C．乙、丁都会触电D．丙、丁都会触电9．插线板使用不当会带来安全隐患甚至引发火灾，下列说法正确的是( )A．在插线板上可以同时使用多个大功率用电器B．插线板可以放置在家中的任何位置C．使用或购买插线板时要关注其相关技术参数D．用电器的插脚无需与插孔中的金属片完全接触10．电磁炉是利用高频电流在磁炉内部线圈中产生磁场，磁化铁质铁锅，从而形成无数个小涡流（即电流），加速锅底分子运动，使锅底自身发热达到加热食品的目的．它具有安全可靠．节能环保等优点，是现代家庭中的理想灶具，其工作原理如图所示．下列说法错误的是A．该电磁炉若以1000W的功率连续工作30min，耗电0.5Kw•hB．家庭电路因接入电磁炉可能会超负荷运行而熔断熔丝C．电磁炉能将电能100%转化为锅内食物的内能D．用电磁炉煮食物时，没有明火和烟尘，安全，洁净11．如图所示，是某家庭电路的一部分，下列说法正确的是A．电冰箱连入三孔插座后，电灯与电冰箱是串联B．正常状况下，用试电笔接触A点会使氖管发光C．为用电安全，应在甲处安装电灯，乙处安装开关D．站在地上的人若用手直接接触A点，不会有触电危险二、填空题12．测电笔可以测试导线是火线还是零线。
