19人教版初中物理第十九章《生活用电》

人教版九年级物理全册第十九章《生活用电》教学教案我设计这节课的初衷，是希望通过讲解和实践活动，让学生深入了解和掌握生活用电的基本知识和安全用电的原则。

在设计这节课时，我采用了理论讲解和实践操作相结合的方式，希望通过这种思路，让学生能够更直观、更深刻地理解和掌握知识。

本节课的教学目标是让学生掌握家庭电路的组成、电压的概念、触电的急救方法等基本知识，同时培养学生安全用电的意识和习惯。

在教学难点和重点上，我将其放在了家庭电路的组成和电压的概念上，因为这两个知识点是理解其他生活用电知识的基础。

为了更好地进行教学，我准备了相关的教学教具和学具，如电源、电线、灯泡等，同时，我也准备了一些安全用电的宣传资料，以便在课堂上进行教学。

在活动过程中，我会通过一些实例引入课题，让学生了解生活用电的重要性。

接着，我会讲解家庭电路的组成和电压的概念，并通过实际操作，让学生了解触电的急救方法。

我会进行课堂小结，强调安全用电的重要性。

在活动的重难点上，我主要是通过实际操作，让学生了解和掌握家庭电路的组成和电压的概念，同时，我也要求学生在日常生活中，能够做到安全用电。

在课后反思和拓展延伸上，我会要求学生对自己的学习进行反思，看看自己是否真正掌握了家庭电路的组成和电压的概念，同时，我也会让学生在课后，观察和了解生活中的用电情况，提高他们的实践能力。

总的来说，我希望通过这节课，让学生能够真正理解和掌握生活用电的知识，提高他们的安全意识，做到安全用电。

重点和难点解析：在上述教案中，有几个关键的细节是需要我们重点关注的。

我通过实例引入课题的方式，旨在激发学生的兴趣，并让他们了解生活用电的重要性。

这个环节是至关重要的，因为它能够帮助学生建立对课题的兴趣和认识。

讲解家庭电路的组成和电压的概念是本节课的重点。

我将会使用简洁明了的语言，结合实际的操作，让学生直观地理解和掌握这些知识点。

我会特别强调电压的概念，因为它是理解触电事故发生原因的关键。

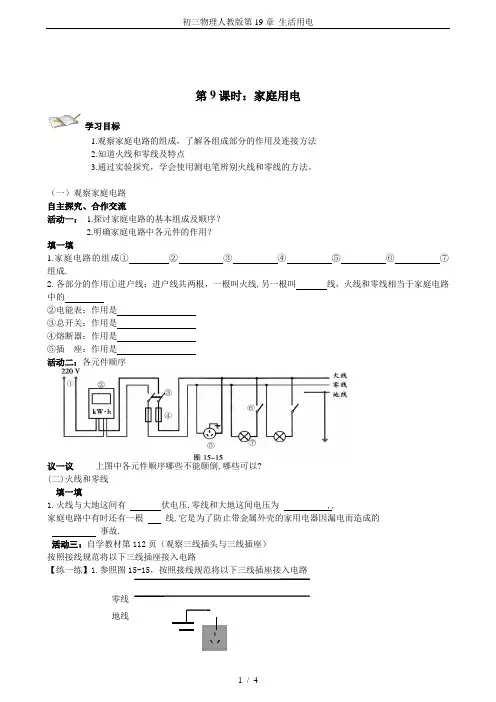

地线第9课时：家庭用电学习目标1.观察家庭电路的组成，了解各组成部分的作用及连接方法2.知道火线和零线及特点3.通过实验探究，学会使用测电笔辨别火线和零线的方法。

（一）观察家庭电路自主探究、合作交流活动一： 1.探讨家庭电路的基本组成及顺序？2.明确家庭电路中各元件的作用？填一填1.家庭电路的组成①②③④⑤⑥⑦组成.2.各部分的作用①进户线：进户线共两根，一根叫火线,另一根叫线，火线和零线相当于家庭电路中的②电能表：作用是③总开关：作用是④熔断器：作用是⑤插座：作用是活动二：各元件顺序议一议上图中各元件顺序哪些不能颠倒,哪些可以?(二)火线和零线填一填1.火线与大地这间有伏电压,零线和大地这间电压为 ,,家庭电路中有时还有一根线,它是为了防止带金属外壳的家用电器因漏电而造成的事故.活动三：自学教材第112页（观察三线插头与三线插座）按照接线规范将以下三线插座接入电路【练一练】1.参照图15-15，按照接线规范将以下三线插座接入电路零线议一议: 有金属外壳的家用电器为什么要接接地线?(三) 测电笔活动四：了解测电笔构造及使用方法1、自学书本，观察测电笔，写出它的构造：2.测电笔的作用3、测电笔的正确握法：4、使用测电笔辨别火线与零线议一议：1.人能否接触笔尖金属来测量？1.测电笔测量火线时氖管为什么会发光而测零线时氖管为什么不发光?【练一练】在图2所示的电路中，当开关S接通后，电灯L不亮，若用测电笔在A、B、C、D各点检查后，发现B、C、D三点氖泡都发光，在A点氖泡不发光，则可以断定线路故障( ).A．在导线AB段断路B．在导线BC段断路C．在导线CD段断路D．在导线CD段短路【达标测试】1. 正常情况下零线与地之间的电压为____伏，火线与零线之间的电压为____伏。

日常生活中用_______来分辨火线与零线，使用时，______与待测导线接触，_____应与人体接触，如果是火线，观察到的现象是____________。

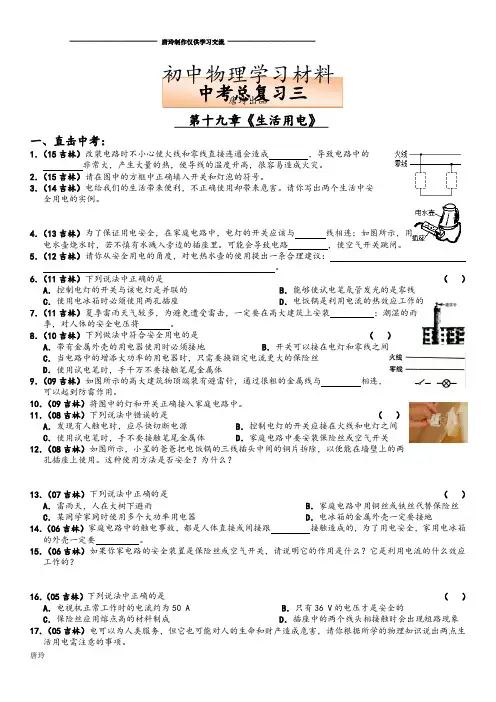

中考总复习三 初中物理学习材料 唐玲出品第十九章《生活用电》一、直击中考：1．（15吉林）改装电路时不小心使火线和零线直接连通会造成 ，导致电路中的非常大，产生大量的热，使导线的温度升高，很容易造成火灾。

2．（15吉林）请在图中的方框中正确填入开关和灯泡的符号。

3．（14吉林）电给我们的生活带来便利，不正确使用却带来危害。

请你写出两个生活中安全用电的实例。

4．（13吉林）为了保证用电安全，在家庭电路中，电灯的开关应该与 线相连；如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里。

可能会导致电路 ，使空气开关跳闸。

5．（12吉林）请你从安全用电的角度，对电热水壶的使用提出一条合理建议： 。

6．（11吉林）下列说法中正确的是 （ ）A ．控制电灯的开关与该电灯是并联的B ．能够使试电笔氖管发光的是零线C ．使用电冰箱时必须使用两孔插座D ．电饭锅是利用电流的热效应工作的7．（11吉林）夏季雷雨天气较多，为避免遭受雷击，一定要在高大建筑上安装 ；潮湿的雨季，对人体的安全电压将 。

8．（10吉林）下列做法中符合安全用电的是 （ ）A ．带有金属外壳的用电器使用时必须接地B ．开关可以接在电灯和零线之间C ．当电路中的增添大功率的用电器时，只需要换额定电流更大的保险丝D ．使用试电笔时，手千万不要接触笔尾金属体9．（09吉林）如图所示的高大建筑物顶端装有避雷针，通过很粗的金属线与 相连，可以起到防雷作用。

10．（09吉林）将图中的灯和开关正确接入家庭电路中。

11．（08吉林）下列说法中错误的是 （ ）A ．发现有人触电时，应尽快切断电源B ．控制电灯的开关应接在火线和电灯之间C ．使用试电笔时，手不要接触笔尾金属体D ．家庭电路中要安装保险丝或空气开关12．（08吉林）如图所示，小星的爸爸把电饭锅的三线插头中间的铜片拆除，以便能在墙壁上的两孔插座上使用。

这种使用方法是否安全？为什么？13．（07吉林）下列说法中正确的是 （ ）A ．雷雨天，人在大树下避雨B ．家庭电路中用铜丝或铁丝代替保险丝C ．某同学家同时使用多个大功率用电器D ．电冰箱的金属外壳一定要接地14．（06吉林）家庭电路中的触电事故，都是人体直接或间接跟 接触造成的，为了用电安全，家用电冰箱 的外壳一定要 。

九年级物理第十九章《生活用电》测试题（含答案）姓名：班级：得分：一、单项选择题（每小题3分，共45分）1、在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。

若电路中只有一处故障，则发生故障的是（）A．插座发生短路1 B．灯泡发生短路C．de间断路1 D．ef间断路2、2022年新冠疫情期间，各学校积极开展了“停课不停学”线上教学活动，老师们当上了“网络主播”。

小明在家上网课时突然断电，通过检查发现空气开关跳闸了，于是他分析可能是以下几种原因导致跳闸，其中不可能的是（）A．可能是房间电灯开关短路了B．可能是家人启用了大功率用电器C．可能是弟弟不小心把水洒在插排上了D．可能是电线绝缘层破了火线零线相碰了3、如图所示是某同学家的电路简化图，下列说法中正确的是（）A．电能表的读数为 1234kW•hB．控制灯泡的开关和灯泡的位置可以互换C．将试电笔插入三孔插座的甲孔中，氖管可以发光D．用户保险熔断一定是因为家庭电路中发生了短路4、如图所示是检测电路故障时使用的测电笔内部构造图，下列关于测电笔的说法正确的是（）A．测电笔中的高电阻可以用铁丝代替B．氖管发光时测电笔接触的是火线C．使用测电笔时手只能接触绝缘体D．氖管发光时没有电流通过人体5、下列家庭电路的连接图中，连接正确且符合安全用电的是（）A．B．C．D．6、一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座，下列说法正确的是（）A．插座通电后可用湿布擦去表面灰尘B．插座内只连接火线和零线，即可连接使用三脚插头的用电器C．当多个用电器插入该插座时，各用电器之间相互不影响D．标有“220V 3000W”的电热水器可使用该插座7、小明在家里看电视时突然断电，通过检查发现空气开关跳闸了。

对于以上情景，下列说法正确的是（）A．空气开关可以代替漏电保护器发挥作用B．家庭电路安装空气开关是防止漏电而采取的安全措施C．空气开关跳闸后，应立即合上D．空气开关跳闸的原因可能是电线绝缘层破了，导致火线与零线相碰了8、下列现象中：①短路、②开关中的两个线头相碰、③电路中增加了大功率的用电器、④灯丝烧断，可能引起家中保险丝熔断的是（）A．①②2B．②③2C．①③2D．②④9、当前，为了进一步改善学生学习环境，在宜昌市所有学校实施“清凉工程”，即在教室安装空调。

2023-2024学年九年级物理第19章《生活用电》综合测试卷一、选择题（每小题3分，共30分）1．小刚家中的几盏电灯突然全部熄灭了，检查保险丝发现并未烧断，用测电笔测试各处电路时，氖管都发光．他对故障作了下列四种判断，其中正确的是（）A．灯泡全部都烧坏B．进户零线断路C．室内线路发生短路D．进户火线断路2．家庭电路中，下列操作符合要求的是（）A．输电线进户后，应先接电能表B．家庭电路的开关，接在零线或火线上都可以C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D．空气开关跳闸后，应立即合上3．下列说法正确的是（）A．家里熔丝熔断，一定是电路超负荷运行造成的B．开关短路也会造成熔丝熔断C．使用测电笔时，手一定要与笔尖的金属电极接触D．电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故4．下列做法符合安全用电常识的是（）A．雷雨天在树下避雨B．用湿抹布擦发光的灯泡C．多个用电器同时工作D．将冰箱的金属外壳接地5．小陈学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起试电笔测试如图中的a、b、c、d四点时，四点氖管都发光，请你帮他分析可能发生的故障是（）A．电灯的灯丝断了B．a、d之间某处断路C．b、c之间某处断路D．b点到进户线的零线某处断路第5题图第7题图第9题图6．晚上昊昊想用台灯照明看书，把台灯的插头插入插座后，当闭合开关时，室内所有用电器全部停止工作．用测电笔测双孔插座的两个孔时，氖管都不发光，则故障可能是（）A．插座短路B．灯座短路C．进户零线断路D．台灯灯丝熔断7．如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（）A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插入两孔插座的左孔，氖管发光8．下列有关生活用电常识的认识中，正确的是（）A．用电器的金属外壳不需接地B．搬动电器前，应将电源断开C．电灯的开关接在零线上D．保险丝熔断后用铜丝代替9．关于如图所示的三孔插座，下列说法正确的是（）A ．插孔a 与地线相连B ．插孔b 与地线相连C ．插孔c 与地线相连D ．插孔c 与火线相连10．小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是（ ）二、填空题（每空1分，共24分）11．家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L 作为“校验灯”，与熔断的熔丝并联，然后只闭合S 、S 1，若 L 发出暗红色的光（发光不正常），说明L 1 ；只闭合S 、S 2，若L 正常发光，说明L 2 ，若此时L 无反应，说明L 2 ．（选填“正常”、“短路”或“断路”）．12．家庭电路中开关和它所控制的电灯是 联；将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的 （填“火”、“零”或“地”）线相连，防止发生触电事故．13．小明给手机充电时，刚把充电插头插入插座，家里空气开关就跳闸了．小明猜想原因可能是插头内部 导致火线和零线相接触，从而使干路 过大，空气开关跳闸．14．在家庭电路中冰箱与空调是 （选填“并”或“串”）联的；为了安全起见，灯的开关应连接在（选填“火”或“零”）线上，为了防止雷击，高大建筑物顶端应安装 ．15．家庭电路中接触会引起触电事故，而靠近高压线和高压设备处也会引起的触电事故，因此，安全用电的基本原则是：① ，② ．16．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 （选填“C”或“D”）插脚接火线，该灯泡正常工作一段时间后，灯丝热的发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与 有关．17．家庭电路中空气开关的作用是 ，当电路中发生短路或 时会引起空气开关跳闸．18．在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是 线（选填“火”、“零”或“地”）．为确保安全用电，控制用电器的开关必须安装在 线上，电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与 线连接起来．借助电能表测量家庭中电吹风的额定功率，小明还需要一个工具（或器材）是 ．19．我国家庭电路的电压是 ．如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动．根据你的生活经验，你认为较易损坏，这是因为按动这种开关的 较小，按动需要的力较大，墙壁开关应与所控制的电灯 联．A B C D 第11题图 第16题图第19题图三、计算题（共12分）20．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题．下表提供了一组人体电阻数据．如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A 的熔丝．求：测量项目完全干燥时出汗或潮湿时手与手之间的电阻200kΩ5kΩ手与脚之间的电阻300kΩ8.8kΩ手与塑料鞋底之间的电阻8000kΩ10kΩ（1）只有用电器R接入电路时，通过熔丝的电流为多少A．（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少A（上表电阻数据适用此人）．（3）熔丝不会“救”人命的原因是什么？四、简答题（每小题3分，共6分）21．商场中，一位顾客和一位卖微波炉的售货员出现了不同意见．售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉一开就“烧保险”．他们各是从什么角度说的？应该怎样用科学术语表达他们的意思？22、小明同学发现洗衣机用的是三脚插头如图所示，其铭牌上标有“10A250V”字样，问：（1）其中的“10A”表示什么意思？（2）标有“E”字的插脚比其它两脚稍长一些，有什么好处？五．作图与实验探究题（共28分）23．（4分）图甲是某宾馆的房卡，它相当于一个开关．只有房卡插入卡槽里，房间内的灯和插座才能工作．图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关．为使灯和插座正常工作，请将图乙中的电路图补充完整．第23题图第24题图24．（5分）如图所示，请利用“光控开关”（天黑时才自动闭合）和“声控开关”（有人走动发出声音时才自动闭合）设计“智能化”楼道照明电路，用笔画线代替导线将图中元件接入电路．25．（8分）利用电流的热效应，家庭电路中加入了熔丝．（1）家庭电路中的熔丝熔断，可能的原因是（填写序号）：①使用的用电器总功率过大；②拉线开关中两根导线的线头相碰了；③插座中的两根导线的线头相碰了；④灯丝烧断了．（2）熔丝是由电阻率较大、熔点较的铅锑合金制成的；同一个家庭电路中，熔丝（选填“太粗”或“太细”）容易断，理由是．26．（8分）小明想在家里安装一盏照明灯，他设计的电路如图所示．图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在（填写“A”或“B”）处．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氛管都发光，则可能是电路的段发生（选填“断路”或“短路”）故障，站在地上的人用于直接接触f点时，他（选填“会”或“不会”）触电．27．（3分）小明家买了一台“220V1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V6A”字样的多功能插座、标有“220V10A”字样的双脚插头以及导线，组装了一个多孔的移动插座．请问：（1）这台热水器与其他家用电器之间的连接方式；（2）从安全用电的角度指出这个移动插座存在问题的两个地方并说明原因：①；②．参考答案一、选择题1、B2、A3、D4、D5、D6、B7、C8、B9、C 10、B二、填空题11、正常；短路；断路；12．串；地．13．短路；电流．14．并；火；避雷针．15．①不接触低压带电体；②不靠近高压带电体．16、D；电阻．17、保护电路；总功率过大．18、火；火；地；秒表．19、220V；甲；力臂；串.三、计算题20、解：（1）∵P=UI，∴I===5A；（2）由表中数据得出潮湿时，手与脚之间的电阻R′=8.8kΩ=8800Ω，I′= = = 0.025A；（3）由（2）可知发生触电时，通过人体的电流远小于保险丝熔断电流（10A），即：人已触电，但保险丝未断，所以熔丝不会“救”人命．答：（1）只有用电器R接入电路时，通过熔丝的电流为5；（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是0.025；（3）通过人体的电流远小于保险丝熔断电流，人已触电，但保险丝未断．四、简答题21、答：顾客是从电功率的角度说的；微波炉的电功率较大，由公式I=可知，工作时通过的电流较大，容易使保险丝熔断，这就是顾客所说的“费电”．售货员是从电能角度说的；通常情况下，微波炉的工作时间较短，由公式W=Pt可知，微波炉消耗的电能不多，这就是售货员所说的“省电”．22、答：（1）铭牌上标有“10A250V”字样，其中的“10A”表示允许通过的最大电流为10A．（2）标有“E”字的插脚为接地线，比其它两脚稍长一些．这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电．五、作图与实验探究题23、24、25、（1）①③；（2）低；太细；熔丝太细，电阻较大，故当电流相同时，根据焦耳定律可知，电阻大的产生的热量多，越容易烧断26、B；gf；断路；会．27、（1）并联；（2）①插座：允许通过的电流小于热水器正常工作时的电流；②插头：两脚插头没有接地线．。

第1节家庭电路第十九章生活用电人教版九年级物理（初中）我们家中的空调、电视、电冰箱、手机、油烟机、微波炉、电饭锅、热水壶、洗衣机、电脑、.....都离不开电，电是怎样送到家，又怎样分配到用电器的？我们家里用的电是怎样从电厂输送进来，又怎样提供给用电器的？从发电厂到用户的送电过程示意图1.由进户线、电能表、总开关、保险装置、用电器、导线等组成。

零线地线闸刀开关开关..220V火线零线火线电能表保险丝两孔插座电灯...三孔插座2.家庭电路的电路图（1）电能表①作用：测量用电器消耗电能的多少。

②安装：安装在干路上，总开关之前。

③读数：前后两次读数之差；红色方框中(最后一位)是小数。

如图：3135.7 kw ·h3.各部分的作用（1）作用：：控制整个电路的通断（2）总开关：电源线静触头动触头（2）安装：串联在干路中；闸刀开关安装时，静触头一定要在上边，切不可倒装。

（3）保险装置-----熔丝①作用：②材料：③选用：选用额定电流等于或稍大于最大的工作电流规格的保险丝，不能用铜丝或者铁丝代替。

电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。

由电阻率较大、熔点较低的铅锑合金制成。

插入式保险盒闸刀开关保险丝①作用：控制整个电路的通断，以便检测电路更换设备。

（4）保险装置-----空气开关电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸。

空气开关②安装：家庭电路的干路上，空气开关的静触点接电源线二、火线和零线1.进户线：为用户提供电能来源2.试电笔（1）作用：辨别火线和零线。

（2）种类:笔形测电笔螺丝刀形测电笔（3）构造：（4）测试原理氖管中充有稀薄的氖气，两端是两个金属电极。

当电极间的电压达到一定值时，氖气会导电。

当电流从一个电极流到另一个电极时，氖气会发光。

如果试电笔的氖管发光，则被测导线是火线；如果试电笔的氖管不发光，则被测导线是零线。

为什么手触笔尾金属体时氖管会发光，而人不会触电呢？验电笔的电路中串联一个几兆欧的电阻. 笔尖接触火线时，220V 的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流小于：,这个电流可以使氖管发光，但对人体是没有危害的.6220V 0.22mA 10U I R ===Ω（5）使用方法:用手接触笔尾的金属体、笔尖金属体接触被测导线。
