第19章 生活用电动手动脑学物理参考答案

人教版物理九年级全一册第十九章生活用电全章练习题1. 电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( ) A．一手接触到火线B．两只手都接触到火线C．一只手接触零线，另一只手接触到水泥墙壁D．一只手接触火线，另一只手接触到水泥墙壁2. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。

其原因可能是( )A. 插头插入这个插座时，导致火线和零线相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 这个插座的火线和零线原来就相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸3. 下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1 B．甲 C．S2 D．乙4. 对生活用电常识的认识，以下说法正确的是( )A. 可以用湿手拔插头B. 发生触电事故时应先切断电源C. 空气开关“跳闸”一定是用电器发生了短路D. 使用试电笔时，手不能接触笔尾金属体5. 下列符合安全用电的做法是( )A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用B. 将开关接在家庭电路的零线上C. 家庭电路出现故障，断电后进行检修D. 拔插头时用手直接拽插头上的电线6. “注意安全，珍惜生命”是大家的共同心愿。

下列一些做法符合安全用电的是( )7. 如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是( )A．开关和三孔插座的连接都是错误的 B．试电笔接触M点，氖管不发光C．灯泡和两孔插座是串联的 D．试电笔插入两孔插座的左孔，氖管发光8. 关于安全用电，下列说法正确的是( )A. 保险丝熔断后，可以用铜丝代替B. 发现有人触电，直接用手把他拉开C. 有金属外壳的用电器，其外壳要接地D. 家庭电路中，开关连接火线或零线都可以9. 图中有关家庭电路的连接完全正确的是( )10. 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的 B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的 D．插座中的火线和零线是连通的11. 我国家庭电路的电压是____________。

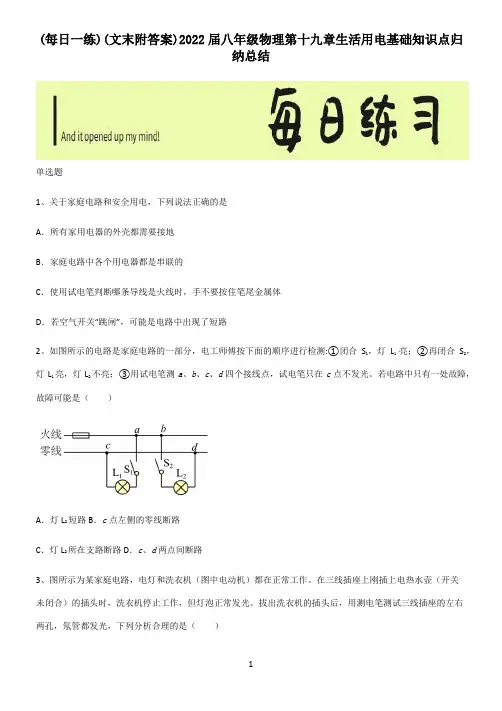

(每日一练)(文末附答案)2022届八年级物理第十九章生活用电基础知识点归纳总结单选题1、关于家庭电路和安全用电，下列说法正确的是A．所有家用电器的外壳都需要接地B．家庭电路中各个用电器都是串联的C．使用试电笔判断哪条导线是火线时，手不要按住笔尾金属体D．若空气开关“跳闸”，可能是电路中出现了短路2、如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。

若电路中只有一处故障，故障可能是（）A．灯L2短路B．c点左侧的零线断路C．灯L2所在支路断路D．c、d两点间断路3、图所示为某家庭电路，电灯和洗衣机（图中电动机）都在正常工作。

在三线插座上刚插上电热水壶（开关未闭合）的插头时，洗衣机停止工作，但灯泡正常发光。

拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，下列分析合理的是（）A．一定是a、b两点间断路B．一定是零线上的熔丝熔断了C．一定是洗衣机所在支路某处断路D．一定是e、f两点间断路4、“注意安全，珍惜生命”是大家共同的心愿。

下列这些在生活中的做法，符合安全用电原则的是（）A．家用电器着火，立即用水扑灭B．在高压电线下放风筝C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D．保险盒安装在总开关后面5、下列说法正确的是（）A．绝缘体不容易导电的原因是因为绝缘体内部几乎没有电荷B．实际电功率大的用电器在相同的工作时间内消耗的电能多C．家庭电路中电流过大的原因一定是因为火线与零线碰到了一起D．通电时电炉丝热的发红，而跟电炉丝连接的导线却不太热，通过电炉丝的电流更大6、某家庭电路如图所示，下列说法正确的是（）A．灯泡两端的电压是36VB．灯泡L1和L2串联C．开关S1的位置正确D．开关S2只控制灯泡L27、下列电学知识说法正确的是（）A．使用测电笔时，手要接触笔尖金属体B．做功越快的用电器相同时间消耗的电能越多C．家庭电路中只有发生短路，才会使电路中电流过大D．伏安法测电阻时，定值电阻的阻值与加在它两端的电压成正比多选题8、关于安全用电，下列做法错误．．的是（）A．在高压线附近的空地上放风筝B．发生触电事故时，首先切断电源C．可以用湿毛巾擦拭正在工作的插线板D．使用测电笔时手指必须接触笔尖金属体9、下列关于生活用电的叙述说法正确的是（）A．控制灯的开关一端要接火线，螺丝口灯座的螺旋外套要接零线B．三孔插座的中间的孔是接火线的C．有金属外壳的用电器，金属外壳一定要接地线D．站在地上的人接触了火线并且与大地构成通路时，“漏电保护器”会自动切断电流10、关于家庭电路和安全用电，下列说法正确的是（）A．控制灯具的开关都应该安装在火线上B．有金属外壳的用电器必须使用三脚插头C．应该定期对漏电保护器进行例行试验D．不接触高压设备就不会引起触电事故综合题11、现代家庭电器化的程度越来越高，用电的安全问题十分重要，下表是小明同学通过查阅资料获得的一些数据：（1）分析表格中的数据，可以得到的正确认识是___________。

2020春人教物理九下第19章生活用电附答案*人教物理第十九章-生活用电*1、如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S 1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。

若电路中只有一处故障，则是（）A．灯L2短路B．灯L2所在支路开路C．c、d两点间开路D．c点左侧的零线开路2、如图所示的家庭电路中,正常发光的两盏灯突然全部熄灭,经检查保险丝完好,用试电笔分别插入插座的两孔,氖管均发光,造成这一现象的原因可能是()A.插座发生短路了B.进户的火线断了C.进户的零线断了D.某盏电灯的灯丝断了3、有一只“220 V10 A”的电能表，按规定最多可接“220 V40 W”的电灯( )A．50盏 B．54盏 C．56盏 D．60盏4、随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。

有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。

电工检测发现：开关处确实断开，但水泵和井水都带电。

由此可知。

陈家抽水电路的实际连接方式为下图中的（）A．B．C．D．5、如图所示是一条刚装好的家庭电路,在未安装保险丝之前,先把灯泡L0接在装保险盒的两个接线柱上。

当只闭合S1时,L0和L1发光都偏暗;当只闭合S2时,L0正常发光;当只闭合S3时,L0不发光。

则下列判断正确的是(四只灯泡的额定电压均为220 V) ()A.灯泡L1所在支路正常B.灯泡L2所在支路正常C.灯泡L3所在支路正常D.装好保险丝,闭合所有开关后,灯泡都能正常发光6、小明用如图所示电路做“探究熔丝熔断原因”的实验．闭合开关，灯正常发光．下列方法能使熔丝熔断的是( )A．用一根导线连接A、B B．用一根导线连接B、DC．用一根导线连接C、D D．用灯泡替代AB间导线接入电路7、下列做法符合安全用电要求的是（）A．有金属外壳的用电器使用两脚插头B．使用测电笔时，手不能接触笔尾的金属体C．发生触电事故时，立即切断电源D．当干路中电流过大时，漏电保护器就会自动切断电路8、在家庭电路中,从进户开始要顺次安装下列元件再接用电器,其先后次序正确的是（）A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置9、用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时( )A．并联用电器增多，电路的总电阻增大B．并联用电器增多，电路的总电流减小C．并联用电器增多，家用电器的实际功率减小D．并联用电器增多，家用电器的额定功率减小10、下列做法中不符合安全用电要求的是（）A．用电器金属外壳接地B．开关接在火线上C．家电着火时，先切断电源再救火D．用湿抹布擦发光的灯泡11、如图所示,闭合开关,电灯不亮,用试电笔接触D点时氖管发光,接触E点时不发光,说明D、E间。

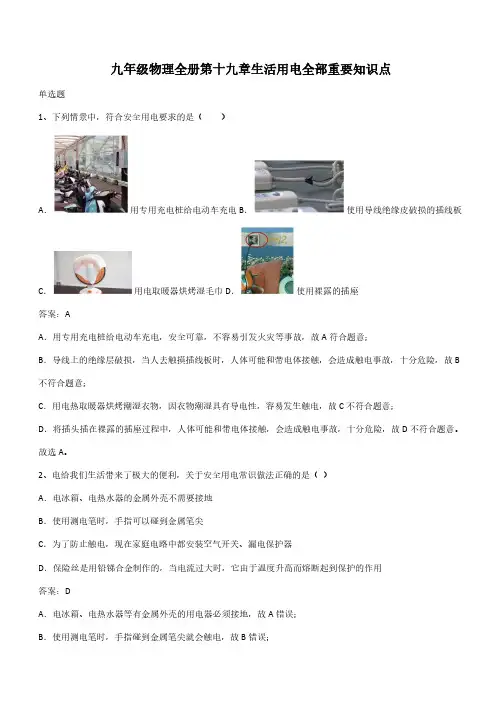

九年级物理全册第十九章生活用电全部重要知识点单选题1、下列情景中，符合安全用电要求的是（）A．用专用充电桩给电动车充电B．使用导线绝缘皮破损的插线板C．用电取暖器烘烤湿毛巾D．使用裸露的插座答案：AA．用专用充电桩给电动车充电，安全可靠，不容易引发火灾等事故，故A符合题意；B．导线上的绝缘层破损，当人去触摸插线板时，人体可能和带电体接触，会造成触电事故，十分危险，故B 不符合题意；C．用电热取暖器烘烤潮湿衣物，因衣物潮湿具有导电性，容易发生触电，故C不符合题意；D．将插头插在裸露的插座过程中，人体可能和带电体接触，会造成触电事故，十分危险，故D不符合题意。

故选A。

2、电给我们生活带来了极大的便利，关于安全用电常识做法正确的是（）A．电冰箱、电热水器的金属外壳不需要接地B．使用测电笔时，手指可以碰到金属笔尖C．为了防止触电，现在家庭电路中都安装空气开关、漏电保护器D．保险丝是用铅锑合金制作的，当电流过大时，它由于温度升高而熔断起到保护的作用答案：DA．电冰箱、电热水器等有金属外壳的用电器必须接地，故A错误；B．使用测电笔时，手指碰到金属笔尖就会触电，故B错误；C．家庭电路中安装空气开关是为了防止电路中的电流过大时造成安全事故，使用漏电保护器是为了防止触电事故，故C错误；D．保险丝是用铅锑合金制作的电阻较大，根据热量公式Q=I2Rt可知，当电流过大时，它由于温度升高而熔断起到保护的作用，故D正确。

故选D。

3、如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮，断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光．则故障可能是（）A．ac间断路B．bd间断路C．灯泡L2断路D．b点到零线之间断路答案：BA．保持S2闭合，用测电笔插入插座上孔氖管发光，则插座上孔与火线之间电路正常，故A错误；BC．测电笔插入插座下孔氖管发光，正常情况下插座下孔氖管不发光，所以插座下孔与灯泡串联接入火线电路，则灯泡L2未断路，零线部分bd间断路。

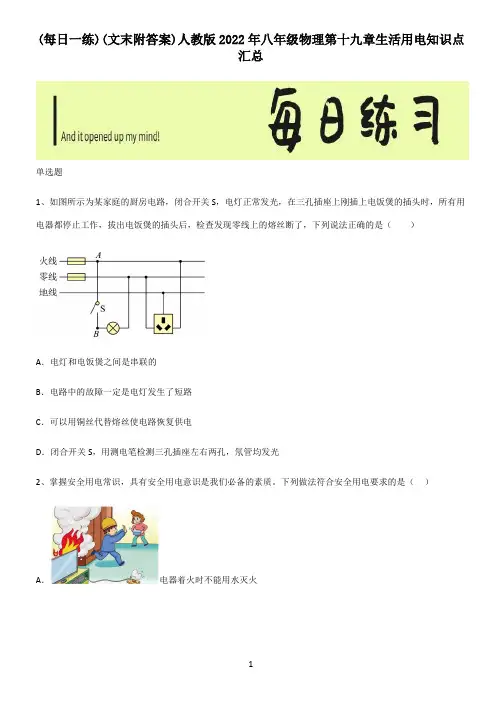

(每日一练)(文末附答案)人教版2022年八年级物理第十九章生活用电知识点汇总单选题1、如图所示为某家庭的厨房电路，闭合开关S，电灯正常发光，在三孔插座上刚插上电饭煲的插头时，所有用电器都停止工作，拔出电饭煲的插头后，检查发现零线上的熔丝断了，下列说法正确的是（）A．电灯和电饭煲之间是串联的B．电路中的故障一定是电灯发生了短路C．可以用铜丝代替熔丝使电路恢复供电D．闭合开关S，用测电笔检测三孔插座左右两孔，氖管均发光2、掌握安全用电常识，具有安全用电意识是我们必备的素质。

下列做法符合安全用电要求的是（）A．电器着火时不能用水灭火B．电线上晾衣物C．照明电路的安装方式D．大功率家用电器同时使用3、下列说法正确的是（）A．绝缘体不容易导电的原因是因为绝缘体内部几乎没有电荷B．实际电功率大的用电器在相同的工作时间内消耗的电能多C．家庭电路中电流过大的原因一定是因为火线与零线碰到了一起D．通电时电炉丝热的发红，而跟电炉丝连接的导线却不太热，通过电炉丝的电流更大4、关于生活用电，下列做法正确的是（）A．在电线上晾晒衣服B．使用绝缘皮破损的插头C．将开关接在零线与灯泡之间D．将家庭电路的电灯与插座并联5、如图所示，关于家庭电路和安全用电，下列说法正确的是（）A．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地B．断开灯泡的开关后用试电笔接触A点时，氖管发光C．若空气开关跳闸，一定是电路的总功率过大造成的D．灯和电冰箱串联在家庭电路中也可以都能正常工作6、某家庭电路如图所示，下列说法正确的是（）A．灯泡两端的电压是36VB．灯泡L1和L2串联C．开关S1的位置正确D．开关S2只控制灯泡L27、小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（）A．书房插座B．台灯插头C．台灯灯座D．台灯开关多选题8、关于家庭电路及安全用电的知识下列说法中正确的是（）A．家庭电路中安装大功率的用电器时必须要使用三脚插头及三孔插座B．使用测电笔辨别火线和零线时，手应与笔尖金属体接触C．在家庭电路中，同时工作的用电器越多，总电阻越小D．发生火灾时，应先切断电源再去救火9、欢欢家的电路简化后如图所示，由该电路可知（）A．a线是零线，b线是火线B．台灯和电视是并联在电路中的C．电能表是测量家庭电路中用电器的总功率的仪表D．三孔插座中上边的那个孔是将用电器的金属外壳与大地相连10、生活处处有物理，留心观察皆学问。

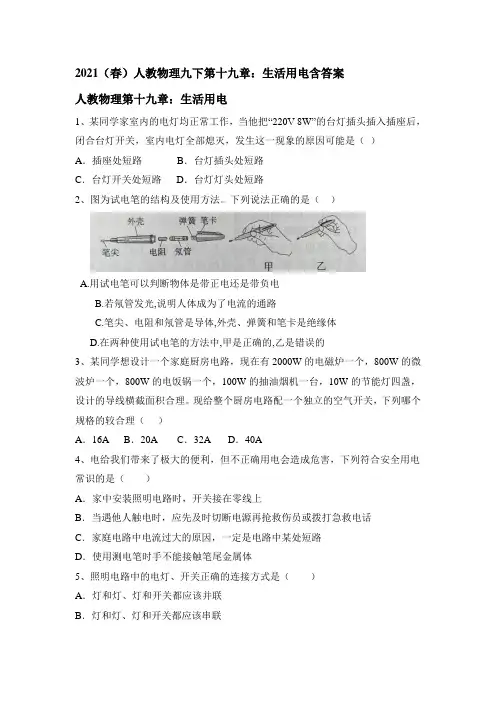

2021（春）人教物理九下第十九章：生活用电含答案人教物理第十九章：生活用电1、某同学家室内的电灯均正常工作，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（）A．插座处短路B．台灯插头处短路C．台灯开关处短路D．台灯灯头处短路2、图为试电笔的结构及使用方法。

下列说法正确的是（）A.用试电笔可以判断物体是带正电还是带负电B.若氖管发光,说明人体成为了电流的通路C.笔尖、电阻和氖管是导体,外壳、弹簧和笔卡是绝缘体D.在两种使用试电笔的方法中,甲是正确的,乙是错误的3、某同学想设计一个家庭厨房电路，现在有2000W的电磁炉一个，800W的微波炉一个，800W的电饭锅一个，100W的抽油烟机一台，10W的节能灯四盏，设计的导线横截面积合理。

现给整个厨房电路配一个独立的空气开关，下列哪个规格的较合理（）A．16A B．20A C．32A D．40A4、电给我们带来了极大的便利，但不正确用电会造成危害，下列符合安全用电常识的是（）A．家中安装照明电路时，开关接在零线上B．当遇他人触电时，应先及时切断电源再抢救伤员或拨打急救电话C．家庭电路中电流过大的原因，一定是电路中某处短路D．使用测电笔时手不能接触笔尾金属体5、照明电路中的电灯、开关正确的连接方式是（）A．灯和灯、灯和开关都应该并联B．灯和灯、灯和开关都应该串联C．灯和灯应串联，灯和开关应并联D．灯和灯应并联，灯和开关应串联6、小明晚上做功课,把台灯插头插入书桌边的插座上,闭合台灯开关,发现台灯不亮。

为了找出故障原因,小明把台灯插头插入其他插座,发现台灯能正常发光,用试电笔插入书桌边的插座孔进行检查,发现其中一个孔能使试电笔的氖管发光,故障原因可能是( )A.进户线火线上的保险丝烧断B.进户线零线断了C.书桌边的插座与零线断开D.书桌边的插座与火线断开7、某同学买了一盏台灯，将开关断开的台灯的插头插入原先插电磁炉的插座中，家中其他正常工作的用电器全部停止工作，检查保险丝被熔断，发生这一现象最有可能的原因可能是（）A．台灯的电功率过大 B．台灯插的插座处原来有短路C．插头处有短路 D．台灯的灯座处有短路8、关于家庭安全用电，下列说法不正确的是（）A．使用试电笔时，手不要接触金属笔尾B．一旦发生触电事故，应先切断电源再进行抢救C．电脑、电视机等用电器长时间待机，应切断电源D．同时使用大功率用电器前，必须先考虑电能表、保险丝等的承受能力9、某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是( )A．火线上的保险丝应该改装到零线上B．甲处应装用电器,乙处应装开关C．当用电器功率增大时,通过保险丝的电流就增大D．当保险丝熔断后,可以用铜丝代替10、在家庭电路中，从进户线起连接顺序正确的是（）A．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座D．电能表、保险盒、闸刀开关、插座11、家庭电路中，闭合开关，灯泡只闪了一下就熄灭了，但另外的用电器仍正常工作，说明电路中（）A．有大功率用电器接入电路 B．灯丝断了C．灯被短路了 D．保险丝断了12、关于家庭电路和安全用电，下列说法错误的是（）A．发现有人触电交房，立即切断电源B．三脚插头的用电器也可插入两孔插座工作C．高大建筑的顶端安装避雷针D．空气开关跳闸，可能是电路中出现了短路13、测电笔的组成：________、________、________、________、________、________．14、如图所示是家庭电路中造成电线燃烧的两种常见情况，其中图（填“甲”或“乙”）所示的情况是过载，其中图（填“甲”或“乙”）所示的情况是短路；15、电跟我们的关系十分密切,生产和生活中都离不开它。

2020 人教版物理九全第19 章生活用电练习含答案人教物理第十九章 -生活用电1、如下图是家庭电路中的三孔插座和三线插头表示图。

以下说法中正确的是()A.三线插头的三个脚同样长B.插孔 E 是用来接零线的C.插孔 L 是用来接零线的D. 标有“ E的”插脚能保证插头插入插座时用电器外壳先接地【参照答案】 D2、对于家庭电路，以下说法中正确的选项是（）A. 电能表应放在家庭电路的干路上，电能表上的示数显示了家庭用电的总功率B.在家庭电路中，同时工作的用电器越多，总电阻越小C.假如家庭电路中不安装保险丝，那么发生短路时．会因为经过用电器的电流过大而烧毁用电器D.电炉子工作时，电炉丝热得发红，而连结电炉子的导线其实不太热，是因为导线的电阻比电炉丝的电阻小【答案】 B,D【考点】家庭电路的构成【分析】A、电能表上显示的是电路中所耗费的电能，故 A 错误；B、因为家庭电路中各用电器并联连结，所以家庭电路中工作的用电器越多，相当于电阻的横截面积越大，故总电阻将变小，故 B 正确；C、假如庭电路中不安装保险丝，当发生短路时，电流不会经过用电器，此时导线中电流过大会引生气灾，故 C 错误；D、电炉在使用时，电炉丝和导线串连，I 电炉丝 =I 导线，通电时间t同样，因为 Q=I2Rt，R 电炉丝＞R 导线，所以电流产生的热量：Q 电炉丝＞Q 导线，进而出现电炉丝放出大批的热，而输电导线几乎不发热的现象；故 D 正确．应选 BD．【剖析】 A、电能表是丈量一段时间内电路中耗费电能多少的仪表；B、并联电路相当于增添了电阻的横截面积，所以并联电路的总电阻比此中任何一个电阻都小；C、假如庭电路中不安装保险丝，当发生短路时，电流不会经过用电器；D、由焦耳定律知道，电流经过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比．电炉丝和连结的导线串连在电路中（经过的电流相等），通电时间是同样的，而电炉丝的电阻比导线的电阻大．3、下边相关用电安全的做法错误的选项是()A．防止同时使用过多的大功率用电器B．用铁丝代替保险丝以节俭成本C．空气开关跳闸后先检查电路，确立电路没有问题再复位D．购置金属外壳的电器尽量采用三脚插头的【答案】 B【分析】A．多个大功率用电器同时使用会造成干路电流过大，所以，要防止同时使用过多的大功率用电器，故 A 正确； B. 铁丝的熔点高，其熔断电流很大，不可以起到保险作用，故B 错误；C.空气开关跳闸后先检查电路，确立电路没有问题再复位，假如直接复位仍存在安全隐患，故C 正确；D.有金属外壳的用电器，金属外壳必定要经过三孔插座接地，以防用电器外壳带电，会危及人身安全，所以，购置金属外壳的电器尽量采用三脚插头的，故 D 正确。

教材习题参考答案第十九章 生活用电
第1节 家庭电路
1．如图所示
2．指示灯与开关是串联的，电路如图所示．
3．试电笔内部的电阻约一百万欧，即R ＝106 Ω.接触火线时流过试电笔的电流为I ＝U R
＝220 V 106 Ω＝2.2×10－4 A ．25 W 的灯正常工作时的电流I ′＝P ′U ＝25 W 220 V ＝0.11 A ，I I ′＝2.2×10－
4 A 0.11 A ＝1500
. 4．空气开关是安装在干路的火线上，空气开关断开时，用电器与火线脱离，可防止触电．
第2节 家庭电路中电流过大的原因
1．甲中造成电流过大的原因是接入电路的用电器的总功率过大；乙中造成电流过大的原因是短路．
2．电焊机工作时的输出电流为I ＝P U ＝2000 W 40 V
＝50 A ．故应选横截面积为10 mm 2，安全载流量为68 A 的输出导线．
3．电阻较大的材料作保险丝，当电流过大时，由Q ＝I 2Rt 可知，相同时间内产生的热量多；材料的熔点低，是为了在电流过大时更快到达熔点而切断电路．
第3节 安全用电
1．开关接在火线与灯泡之间，当开关断开时，灯泡与火线脱离，人接触灯泡不会导致触电．如果开关接在零线与灯泡之间，开关断开时，火线仍与灯泡连接，人接触灯泡仍可接触到火线，会导致触电．
2．不接触低压带电体，不靠近高压带电体；更换灯泡或移动用电器时应断开开关；不弄湿用电器，不损坏绝缘层；用电器外壳应接地等．
3．某处短路时，与甲地间的两根输电线的总电阻为R ＝U I ＝30 V 0.5 A
＝6 Ω 输电线的总长度为L ＝ 6 Ω0.2 Ω/km
＝30 km. 短路处到甲地的距离S ＝L 2＝30 km 2
＝15 km。

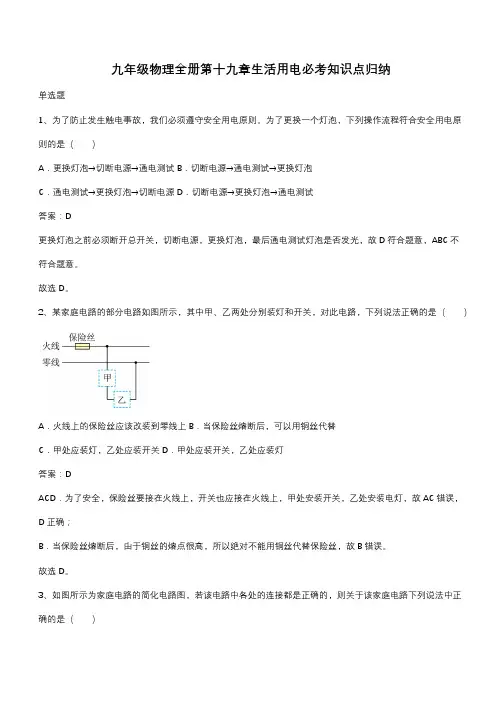

九年级物理全册第十九章生活用电必考知识点归纳单选题1、为了防止发生触电事故，我们必须遵守安全用电原则。

为了更换一个灯泡，下列操作流程符合安全用电原则的是（）A．更换灯泡→切断电源→通电测试B．切断电源→通电测试→更换灯泡C．通电测试→更换灯泡→切断电源D．切断电源→更换灯泡→通电测试答案：D更换灯泡之前必须断开总开关，切断电源，更换灯泡，最后通电测试灯泡是否发光，故D符合题意，ABC不符合题意。

故选D。

2、某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．当保险丝熔断后，可以用铜丝代替C．甲处应装灯，乙处应装开关D．甲处应装开关，乙处应装灯答案：DACD．为了安全，保险丝要接在火线上，开关也应接在火线上，甲处安装开关，乙处安装电灯，故AC错误，D正确；B．当保险丝熔断后，由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝，故B错误。

故选D。

3、如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（）A．电能表是测量家庭电路中用电器总功率的仪表B．a线是零线，b线是火线C．开关是串联在火线与灯泡L之间的D．电视机与电风扇是串联在电路的答案：CA．电能表是测量家庭电路中用电器消耗的总电能的仪表，故A错误；B．开关接在火线与用电器之间，且两孔插座的接法是左零右火，故a为火线，b为零线，故B错误；C．开关是串联在火线与灯泡L之间的，保证了开关断开后，没有电流经过灯泡，避免断开开关后，人接触到灯泡而触电，故C正确；D．电视机与电风扇独立工作，互不影响，故是并联关系，故D错误。

故选C。

4、如图所示是现在一般标准住宅户内配电系统方框图。

下列说法不正确的是（）A．若插座被短路，漏电保护器会迅速切断电流，保护电路安全B．当站在地上的人不小心单手接触了火线发生触电事故时，漏电保护器会自动断开，迅速切断电流（如图）C．空气开关“跳闸”后，在找出电流过大的原因并把问题解决之后，重新闭合就可以了D．若插座中有两孔使试电笔的氖管发光，可能是某处零线断路了答案：AA．若插座被短路，电路中的电流过大，空气开关会迅速切断电流，故A 错误，A符合题意；B．当有人发生触电事故时，电流经过人体流入大地，漏电保护器会迅速切断电流，迅速切断电流，对人身起到保护作用，故B正确，B不符合题意；C．空气开关“跳闸”后，在找出电流过大的原因并把问题解决之后，重新闭合就可以了，故C正确，C不符合题意；D．若插座中有两孔使试电笔的氖管发光，可能是某处零线断路了，说明这两个孔和火线之间都是接通的，所以故障为零线断路，故D正确，D不符合题意。

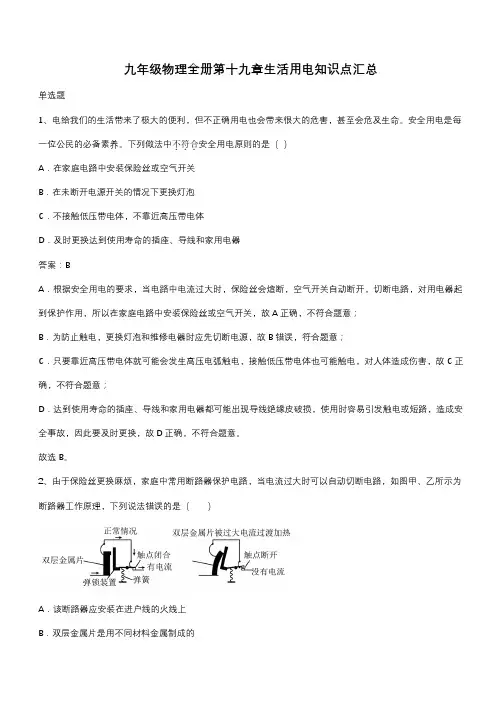

九年级物理全册第十九章生活用电知识点汇总单选题1、电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。

安全用电是每一位公民的必备素养。

下列做法中不符合．．．安全用电原则的是（）A．在家庭电路中安装保险丝或空气开关B．在未断开电源开关的情况下更换灯泡C．不接触低压带电体，不靠近高压带电体D．及时更换达到使用寿命的插座、导线和家用电器答案：BA．根据安全用电的要求，当电路中电流过大时，保险丝会煊断，空气开关自动断开，切断电路，对用电器起到保护作用，所以在家庭电路中安装保险丝或空气开关，故A正确，不符合题意；B．为防止触电，更换灯泡和维修电器时应先切断电源，故B错误，符合题意；C．只要靠近高压带电体就可能会发生高压电弧触电，接触低压带电体也可能触电，对人体造成伤害，故C正确，不符合题意；D．达到使用寿命的插座、导线和家用电器都可能出现导线绝缘皮破损，使用时容易引发触电或短路，造成安全事故，因此要及时更换，故D正确，不符合题意。

故选B。

2、由于保险丝更换麻烦，家庭中常用断路器保护电路，当电流过大时可以自动切断电路，如图甲、乙所示为断路器工作原理，下列说法错误的是（）A．该断路器应安装在进户线的火线上B．双层金属片是用不同材料金属制成的C．该断路器是利用电生磁的原理工作的D．当电路断开后，双层金属片逐渐冷却复原答案：CA．为了用电的安全，电路断开时应该使用电器与火线断开，所以该断路器应安装在进户线的火线上，故A正确，A不符合题意；B．双层金属片受热时弯曲度不同，说明膨胀系数不同，所以是用不同材料金属制成的，故B正确，B不符合题意；C．断路器工作原理是不同材料的膨胀系数不同，当电流过大时，产生热量过多，使双金属片形变程度增大，触动簧锁装置，使触点断开，没有利用电生磁的原理，故C错误，C符合题意；D．当电路断开后，电路中无电流，双层金属片不再发热，逐渐冷却复原，故D正确，D不符合题意。

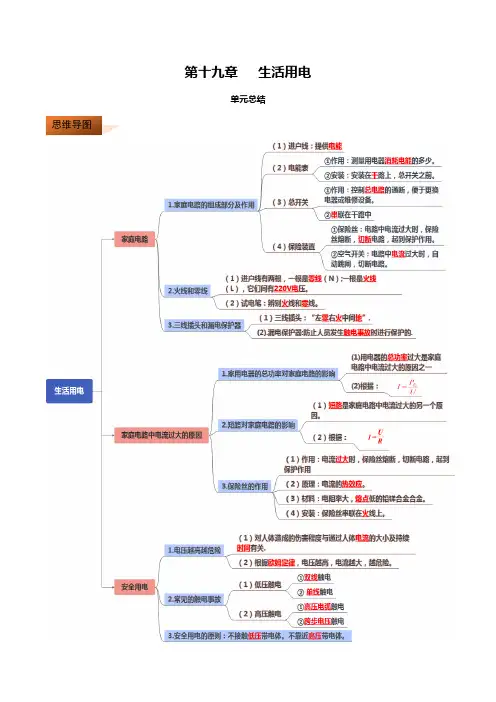

第十九章生活用电单元总结思维导图和前面分析电路故障一样，一般有两方面原因：①电路断路；②电路短路。

在供电电压正常的情况下，若用测电笔测试两线时，发现氖管均都发光，则可能是零线在某处开路；若氖管均不发光，则可能是火线某处开路。

（2019山东潍坊市）．在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。

若电路中只有一处故障，则故障可能是（）A．零线上保险丝烧断B．火线上保险丝烧断C．灯丝烧断D．插座短路【答案】A【解析】在家庭电路中只有一处故障时，用试电笔检测，氖管发光的接触的是火线，氖管不发光的接触的是零线。

将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管发光，说明蓝色线是通的（即插孔的左孔通过灯泡、开关与火线相连，如下图）；插孔的右孔能使氖管发光，说明红色线是通的（即火线是完好的），综合分析可知是A点左侧的零线断路（可能是零线上保险丝烧断）。

知识要点(2019 常德市)如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。

某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。

那么可以判定故障是( )A．火线和零线短路B．电线AC段某处断路C．电线BD段某处断路D．电灯L短路【答案】C【解析】A选项，在用试电笔测火线A时氖管能发光说明火线正常，故A选项错误。

B选项，如果AC段某处有断路，则用试电笔测D点时氖管不会发光，故B选项错误。

C选项，由以上分析可知，A至D处都没有问题，所以问题一定是在电线BD段；当用试电笔测B时不发光，说明B处没有与D处相连通，所以有BD段某处断路，故C选项正确。

D选项，如果灯泡被短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，故D选项错误。

九年级物理全册第十九章生活用电总结(重点)超详细单选题1、2020年11月，国务院办公厅印发《新能源汽车产业发展规划》，提出新能源汽车发展战略计划。

如图是新能源汽车的充电桩，下列有关说法符合安全用电的是（）A．每个充电桩在安装时都要装漏电保护器B．安装充电桩时，不连接地线也可以C．万一有充电桩起火，应迅速浇水扑灭D．有经验的电工在安装充电桩时不必断开电源答案：AA．为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故A符合题意；B．安装充电桩时，为了安全，要接地线，故B不符合题意；C．万一有充电桩起火，应先关闭电源再施救，故C不符合题意，D．安装充电桩时必须断开电源，故D不符合题意。

故选A。

2、小明根据洗衣机的脱水功能设计如下电路。

有两开关S1、S2，要合上电源开关S1，而且洗衣机盖子不打开（打开会断开开关S2），洗衣机才会脱水。

以下设计电路正确的是（）A．B．C．D．答案：C由题意知，要合上电源开关S1，而且闭合开关S2，洗衣机才会脱水。

故S1、S2同时闭合时，洗衣机才脱水，两开关串联，且为了安全起见，开关接在火线上，所以C符合题意，ABD不符合题意。

故选C。

3、“珍爱生命，安全用电”。

下列事例符合安全用电的是（）A．发现有人触电时，一定要立即用手把他拉开B．用湿抹布擦拭正在工作的电饭煲C．在高压线附近放风筝D．用试电笔辨别火线时，手接触笔尾的金属体答案：DA．发现有人触电时，首先要切断电源，使触电者脱离电路，不能直接用手把触电者拉开，否则自己也会触电，故A不符合题意；B．生活中的水不纯净，是导体，用湿抹布擦拭正在工作的电饭煲可能使水流入电路，容易发生触电事故，故B不符合题意；C．在高压线附近放风筝时，风筝靠近高压线容易引起高压电弧触电，故C不符合题意；D．使用测电笔辨别火线时，必须用手触碰到测电笔尾端的金属部分，当测电笔接触火线时，电流经过测电笔、人体形成回路，有电流流过，使氖管发光，以此来辨别火线和零线，符合安全用电的要求，故D符合题意。

2022春人教版物理九年级下册第19章生活用电习题选含答案*人教第十九章生活用电*一、选择题。

1、如图所示是刚装好的家庭电路,在未安装保险丝之前,先把灯泡L0接在装保险盒的两个接线柱上。

当只闭合S1时,L0和L1发光都偏暗;当只闭合S2时,L0正常发光;当只闭合S3时,L0不发光。

则下列判断正确的是(四只灯泡的额定电压均为220 V) ()A.灯泡L1所在支路正常B.灯泡L2所在支路正常C.灯泡L3所在支路正常D.装好保险丝,闭合所有开关后,灯泡都能正常发光2、以下做法中，符合安全用电原则的是（）A．熔丝熔断后，用铜丝来代替B．将家用电器的金属外壳接地C．用湿布擦抹电器D．小区停电，不切断总开关就进行电路维修3、下列说法正确的是（）A．发现有人触电，应立即用手将触电人拉开B．温度计的玻璃泡应与被测液体充分接触C．使用测电笔时不能用手接触笔尾金属体D．家用电风扇额定功率约1.2kW4、下列做法中符合安全用电要求的是（）A．用电器电线绝缘皮破损了仍继续使用B．在未断开电源的情况下更换灯泡C．在家庭电路中安装空气开关或保险丝D．在高压线附近放风筝5、某家庭电路中安装有“220V10A”的空气开关（未画出），如图所示是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是（）A. B.C. D.6、如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（）A．灯泡L1所在支路正常B．灯泡L2所在支路断路C．灯泡L3所在支路短路D．装好保险丝，合上所有开关后，灯泡都能正常发光7、有关安全用电，下列做法错误的是（）A．使用验电笔时手要接触验电笔后端金属部分B．为了使用方便，可以剪掉三脚插头中保护接地线的插脚C．接入漏电保护器，可以在导线漏电、电器短路等故障时断开电路起保护作用D．高压线发生断线落地时，人不能靠近落地处8、关于家庭电路和安全用电，下列说法准确的是（）A．控制各灯具的开关都应该安装在零线上B．有金属外壳的用电器都使用两脚插头C．应该定期对漏电保护器进行例行试验D．不接触高压设备就不会引起触电事故9、对照明电路，下列哪一个说法是正确的（）A. 火线与零线间的电压通常是36VB. 电灯的开关一定要安装在零线上C. 站在干燥的木凳上一手接触火线，另一手同时接触零线，一般不会发生触电事故D. 有金属外壳的家用电器应接在三孔插座上使用10、家庭电路中电流过大的原因，除发生短路的因素外，另一个因素是（）A．用电器消耗的电能过多 B．用电器的总功率过大C．用电器工作时间过长D．用电器的总电阻过大11、随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。

九年级物理全册第十九章生活用电考点总结单选题1、家庭电路中，空气开关发生“跳闸”的原因是（）A．总功率过大B．发生短路C．电流过大D．电流过小答案：C在家庭电路中，当电路中电流过大时，会导致空气开关“跳闸”，而电流过大的原因是发生短路或用电器的总电功率过大，故C符合题意，ABD不符合题意。

故选C。

2、燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S，灯L 亮，测电笔氖管发光；断开厨房开关S，灯L熄灭，测电笔氖管不发光，该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（）A．B．C．D．答案：BA．闭合厨房开关S，灯L亮，电流经过灯泡后，直接到零线，而不选择经过试电笔中的电阻流入大地，所以测电笔氖管不发光，故A不符合题意；B．闭合厨房开关S，电路有两条支路，一条经过灯L，所以灯L亮，另一条路经过测电笔中的电阻流入大地，所以测电笔氖管发光，故B符合题意；C．断开厨房开关S，测电笔仍可以通过灯泡连上火线，所以测电笔氖管发光，故C不符合题意；D．断开厨房开关S，测电笔仍可以直接连上火线，所以测电笔氖管发光，故D不符合题意。

故选B。

3、关于家庭电路和安全用电，下列说法正确的是（）A．我国家庭电路的电压是380VB．用电器的开关要连接在零线和用电器之间C．更换灯泡无需断开电源开关D．家庭电路中各用电器是并联的答案：DA．我国家庭电路的电压是220V，故A错误；B．在家庭电路连接中，用电器的开关要连接在火线和用电器之间，故B错误；C．更换灯泡需先断开电源开关，防止在更换灯泡的过程中发生触电事故，故C错误；D．我国各家用电器的额定电压均为220V，且用电器使用之间互不影响，所以家庭电路中各用电器是并联的，故D正确。

故选D。

4、如图所示是现在一般标准住宅户内配电系统方框图。

关于空气开关和漏电保护器的作用，下列分析正确的（）A．当插座漏电时，空气开关①将跳闸B．当空调电流过大时，空气开关②将跳闸C．当电灯电流过大时，漏电保护器会迅速切断电路D．空气开关跳闸，问题解决后需更换新的空气开关答案：BA．当插座漏电时，漏电保护器会断开电路，由于此时电路中的电流不会过大，所以空气开关①不会跳闸，故A错误；B．当空调电流过大时，空调电路的电流超过一定值后，空气开关②就会跳闸，故B正确；C．当电灯电流过大时，与灯泡串联的空气开关③会跳闸，由于火线和零线的电流相同，所以漏电保护器不会切断电流，故C错误；D．空气开关跳闸，问题解决后闭合空气开关即可，不需要更换新的空气开关，故D错误。

2020【春】人教物理九下第19章生活用电练习及答案*人教物理第十九章-生活用电*1、在如图所示家庭电路中,插座、螺口节能灯和开关的连接正确的是()2、教学楼里安装了40 W的电灯54盏，现在该照明电路的总保险丝熔断了，而备用的只有额定电流为5 A的保险丝，那么比较合适的做法是( )A．将两根保险丝并联使用B．将三根保险丝并联使用C．将保险丝接长使用D．将一根保险丝接入电路3、人体触电事故发生的原因是()A.人体带了电B.人体中有电流C.人体中有电压D.通过人体的电流超过一定值4、一种试电笔的构造如图所示,下列关于它的作用和使用描述正确是()A.试电笔可用来测试物体是带正电还是带负电B.试电笔通常也用来检查电气设备的外壳是否带电C.使用时手指不能碰到金属笔卡D.使用时人不会触电是因为试电笔氖管中的氖气不会导电5、保险丝在城乡家庭电路中仍然较为常用，以下关于保险丝的说法中正确的是（）A．只要电路里装了保险丝，就能起到保险作用B．选用额定电流越小的保险丝就越安全C．只有用适当的保险丝，才能既不妨碍供电，又能起到保险作用D．保险丝熔断时可用同样粗细的铜丝代替6、如图所示,甲站在干燥的木凳上,一只手接触到裸露的零线,丙站在干燥的木凳上,一只手接触到裸露的火线,此时另有乙和丁站在地面上用手分别去拉甲和丙。

则甲、乙、丙、丁四人中可能触电的是()A.丙和丁B.甲和丙C.都不会D.全都会7、如图所示是家庭电路中的三孔插座和三线插头示意图。

下列说法中正确的是()A.三线插头的三个脚一样长B.插孔E是用来接零线的C.插孔L是用来接零线的D.标有“E”的插脚能保证插头插入插座时用电器外壳先接地8、某同学想设计一个家庭厨房电路，现在有2000W的电磁炉一个，800W的微波炉一个，800W的电饭锅一个，100W的抽油烟机一台，10W的节能灯四盏，设计的导线横截面积合理。

现给整个厨房电路配一个独立的空气开关，下列哪个规格的较合理（）A．16A B．20A C．32A D．40A9、如果高压线断了,落在地上,那么不要靠近,更不能用手去捡,应该派人看守,并赶快找电工处理,这是因为()A.靠近会造成跨步电压触电B.高压线会把人吸过去C.靠近会造成高压电弧触电D.高压线会把人弹出去10、夏天的傍晚，小明家的空气开关经常“跳闸”（空气开关自动断开），原因可能是（）A．用电器使用时间过长B．有的灯泡灯丝断了C．有的用电器与线路接触不良D．因同时使用了大功率的家用电器11、关于如图所示甲、乙两种做法的判断,正确的是()A.甲正确B.乙正确C.甲和乙都正确D.甲和乙都不正确12、如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管________（选填“发光”或“不发光”）；为了防止漏电，避免对人体造成伤害，C孔应接______线．13、如图所示，是家庭电路中可能会出现的电流过大的一种情形，我们把它称为________．14、如表格中电路图所示，闭合开关S后，发现两灯均不亮，其中一个灯损坏，现提供导线、电压表，请选用上述器材时行检测．请你出检测电路（画在下面的电路图上）实验现象实验结论15、家庭电路主要由进入家庭的进户线(电源线)、________、________、________、开关、插座、用电器组成．为了保证各用电器之间互不影响，各个用电器间是________联的(填“串”或“并”)．16、暑期持续高温，居民家里的空调、电扇、冰箱都闲不住，导致电路火灾时有发生，调查发现，起火原因是：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：“超负荷”是指电路中的________(填“电流”或“电阻”)过大，其原因是________________．17、如下图，是供电设备向居民楼用户输电的示意图，为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证为220V。

人教版九上期末复习《生活用电》一、选择题1.下列关于家庭电路的说法正确的是( )A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路2.不同粗细的保险丝,允许通过的电流是不同的。

一座教学楼的总保险盒中的保险丝,允许通过的电流为25 A,楼里共有20间教室,每间教室装了40 W的日光灯6盏,在全部日光灯都亮时,能再接上100 W的电风扇( )A.7台B.8台C.9台D.10台3.如图所示,家庭电路中闭合开关后灯泡不亮。

用试电笔检测插座的两孔,发现只有插入右孔时氖管才发光。

用试电笔检测A点氖管发光,检测B点氖管不发光。

发生这一现象的原因可能是( )A.灯泡被短接B.灯丝断了C.开关接触不良D.插座被短接4.下列做法符合安全用电规范的是（）A.使用绝缘皮破损的插头B.电灯接在火线和控制开关之间C.电冰箱的金属外壳接地D.用湿抹布擦发光的电灯5.家庭电路中的电灯昏暗,电能表表盘却转得飞快,这种现象说明电路发生的情况可能是( )A.短路B.总功率过大C.漏电D.电源电压不足6.小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。

于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。

则电路故障是（）A.a点与火线之间断路B.a点与b点之间断路C.c点与d点之间断路D.d点与零线之间断路7.将图所示完好的接线板连入家庭电路中，闭合某插座控制开关S，其对应指示灯D发光。

再将台灯插头插入该插座，台灯与指示灯能同时发光。

则（）A.该接线板的内部连接线只有火线和零线两根导线B.图中B、C两孔间电压为220 VC.将试电笔插入图中A孔，试电笔氖管发光D.若图中指示灯D损坏，则台灯不亮8.某家庭电路如图所示，以下说法中不正确的是（）A.若保险丝熔断，则可能是短路引起的B.三孔插座的连接方式符合安全用电的原则C.若仅b、c间断路，开关S闭合，灯泡L不会发光D.若在a、b间接入一个灯泡L1，则它与灯泡L是并联关系9.如图所示,三孔插座的接法中正确的是( )10.某家庭电路如图所示，下列说法正确的是（）A.灯泡两端的电压是36VB.灯泡L1和L2串联C.开关S1的位置正确D.开关S2只控制灯泡L211.下列关于生活用电常识的认识中,符合要求的是( )A.使用试电笔时,手指不能碰到笔尾的金属帽,以免触电B.三脚插头的用电器也可插入两孔插座C.家庭电路中开关接在火线或零线上都可以D.输电线进户后应先接电能表12.某家庭电路的部分电路如图所示，其中甲。
