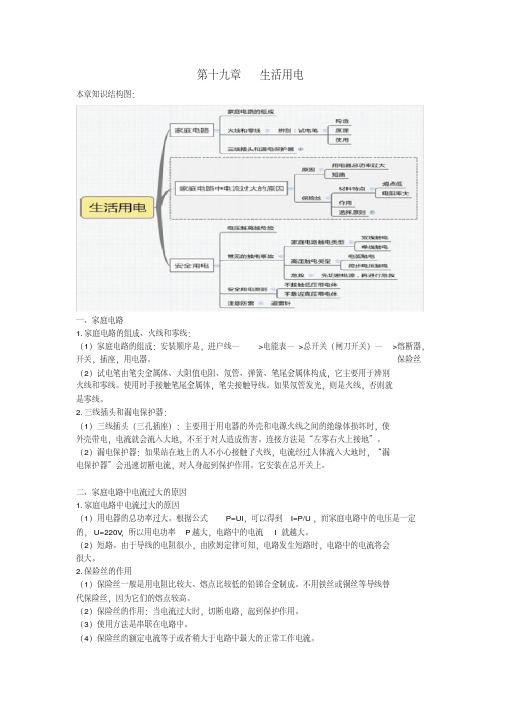

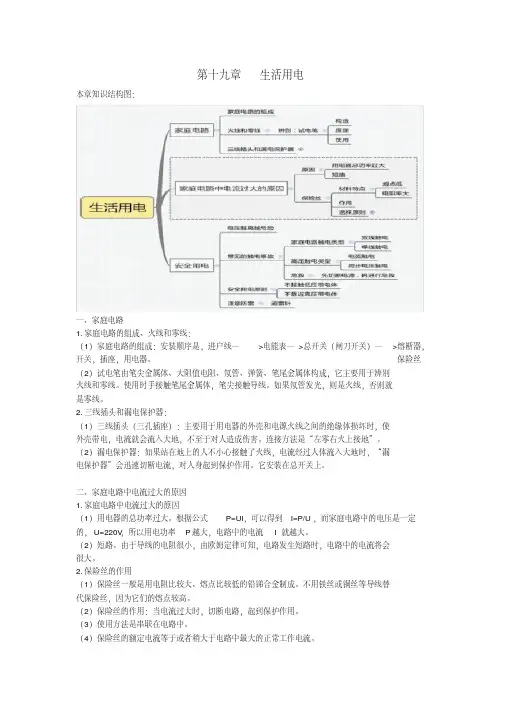

第十九章生活用电本章知识结构图：一、家庭电路1.家庭电路的组成、火线和零线：（1）家庭电路的组成：安装顺序是，进户线—>电能表—>总开关（闸刀开关）—>熔断器，开关，插座，用电器。
保险丝（2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于辨别火线和零线。
使用时手接触笔尾金属体，笔尖接触导线。
如果氖管发光，则是火线，否则就是零线。
2.三线插头和漏电保护器：（1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地，不至于对人造成伤害。
连接方法是“左零右火上接地”。
（2）漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地时，“漏电保护器”会迅速切断电流，对人身起到保护作用。
它安装在总开关上。
二、家庭电路中电流过大的原因1.家庭电路中电流过大的原因（1）用电器的总功率过大。
根据公式P=UI，可以得到I=P/U，而家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。
（2）短路。
由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。
2.保险丝的作用（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。
不用铁丝或铜丝等导线替代保险丝，因为它们的熔点较高。
（2）保险丝的作用：当电流过大时，切断电路，起到保护作用。
（3）使用方法是串联在电路中。
（4）保险丝的额定电流等于或者稍大于电路中最大的正常工作电流。
三、安全用电1.人体的安全电压是不高于36V。
2.电压越高越危险。
3.常见的触电事故：（1）家庭电路中，双线触电，单线触电。
（2）高压触电。
（3）急救：立即切断电源，然后进行急救。
4.注意防雷：雷电是大气中一种剧烈的放电现象。
防雷装置：避雷针。
第二十章电与磁本章知识结构图：一、磁现象磁场1.磁现象（1）能吸引铁、钴、镍的性质叫做磁性。
（2）具有磁性的物体叫做磁体。
第十九章生活用电本章知识结构图：一、家庭电路1.家庭电路的组成、火线和零线：（1）家庭电路的组成：安装顺序是，进户线—>电能表—>总开关（闸刀开关）—>熔断器，开关，插座，用电器。
保险丝（2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于辨别火线和零线。
使用时手接触笔尾金属体，笔尖接触导线。
如果氖管发光，则是火线，否则就是零线。
2.三线插头和漏电保护器：（1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地，不至于对人造成伤害。
连接方法是“左零右火上接地”。
（2）漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地时，“漏电保护器”会迅速切断电流，对人身起到保护作用。
它安装在总开关上。
二、家庭电路中电流过大的原因1.家庭电路中电流过大的原因（1）用电器的总功率过大。
根据公式P=UI，可以得到I=P/U，而家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。
（2）短路。
由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。
2.保险丝的作用（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。
不用铁丝或铜丝等导线替代保险丝，因为它们的熔点较高。
（2）保险丝的作用：当电流过大时，切断电路，起到保护作用。
（3）使用方法是串联在电路中。
（4）保险丝的额定电流等于或者稍大于电路中最大的正常工作电流。
三、安全用电1.人体的安全电压是不高于36V。
2.电压越高越危险。
3.常见的触电事故：（1）家庭电路中，双线触电，单线触电。
（2）高压触电。
（3）急救：立即切断电源，然后进行急救。
4.注意防雷：雷电是大气中一种剧烈的放电现象。
防雷装置：避雷针。
第二十章电与磁本章知识结构图：一、磁现象磁场1.磁现象（1）能吸引铁、钴、镍的性质叫做磁性。
（2）具有磁性的物体叫做磁体。
第十九章生活用电本章知识结构图：一、家庭电路1.家庭电路的组成、火线和零线：（1）家庭电路的组成：安装顺序是，进户线—>电能表—>总开关（闸刀开关）—>熔断器，开关，插座，用电器。
保险丝（2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于辨别火线和零线。
使用时手接触笔尾金属体，笔尖接触导线。
如果氖管发光，则是火线，否则就是零线。
2.三线插头和漏电保护器：（1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地，不至于对人造成伤害。
连接方法是“左零右火上接地”。
（2）漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地时，“漏电保护器”会迅速切断电流，对人身起到保护作用。
它安装在总开关上。
二、家庭电路中电流过大的原因1.家庭电路中电流过大的原因（1）用电器的总功率过大。
根据公式P=UI，可以得到I=P/U，而家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。
（2）短路。
由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。
2.保险丝的作用（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。
不用铁丝或铜丝等导线替代保险丝，因为它们的熔点较高。
（2）保险丝的作用：当电流过大时，切断电路，起到保护作用。
（3）使用方法是串联在电路中。
（4）保险丝的额定电流等于或者稍大于电路中最大的正常工作电流。
三、安全用电1.人体的安全电压是不高于36V。
2.电压越高越危险。
3.常见的触电事故：（1）家庭电路中，双线触电，单线触电。
（2）高压触电。
（3）急救：立即切断电源，然后进行急救。
4.注意防雷：雷电是大气中一种剧烈的放电现象。
防雷装置：避雷针。
第二十章电与磁本章知识结构图：一、磁现象磁场1.磁现象（1）能吸引铁、钴、镍的性质叫做磁性。
（2）具有磁性的物体叫做磁体。
第十九章生活用电考点一：家庭电路的组成1．家庭电路的组成示意图①进户线②③总开关④⑤开关⑥电灯⑦插座注意：当家庭电路需要修理时，必须断开总开关．2．火线和零线火线与零线之间的电压为V，零线在入户之前已经和大地相连．3.试电笔结构图原理使用试电笔时，手接触试电笔的金属电极，使火线、试电笔、人体与大地构成一个，这时有微弱电流通过试电笔，因此氖管会发光作用用来辨别火线与零线：当试电笔的笔尖接触电线(或与电线连通的导体)时，氖管发光，表示接触的是；氖管不发光，表示接触的是注意事项当试电笔的笔尖接触电线时，绝不允许用手或身体的其他部分再去接触使用方法人手要握住试电笔的绝缘杆部分，同时要用手接触笔尾的金属体，切不可用手直接接触金属笔尖，否则会有触电的危险(1)三线插头(三孔插座)(如图所示)：标有“L”字样的插头接线，标有“N”字样的接线，标有“E”字样的接线，插头上标着“”字样的导线和用电器的金属外壳相连，插座上相应的导线和室外的相连．带有金属外壳的家用电器其金属外壳必须接地．(2)漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速电流，对人身起到．考点二：家庭电路中电流过大的原因1．电流过大的原因(1)用电器的总功率过大：①大功率用电器的使用；②多个用电器同时使用．(2)短路：①火线和零线直接连通造成短路；②电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化．2．保险丝作用当通过保险丝的电流大于额定电流时，保险丝，从而切断电路．保险丝用铅锑合金制成，熔点，电阻，不能用铜丝、铁丝代替保险丝，不能用更粗的保险丝代替原保险丝．考点三：安全用电1．触电事故当人体成为电路的一部分时，就会有电流通过，如果电流达到一定大小，就会发生触电事故．2．触电(1)低压触电(2)高压触电：高压电弧触电、跨步电压触电．(3)触电急救措施：立即电源，再进行施救．(4)安全电压：人体的安全电压36 V.3．安全用电原则(1)不低压带电体，不高压带电体；(2)更换灯泡、搬动电器前应断开开关；(3)不弄湿用电器，不损坏绝缘层；(4)保险装置、插座、导线、家用电器等达到使用寿命应；(5)为了防止触电，安装家庭电路时，开关应接在线上，螺丝口灯泡的螺旋套接线柱应接线．4．注意防雷高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做．高压输电线最上面的两条导线也是用来防雷的．检测题：1．(2018·昆明)关于安全用电，图中错误的是( )A.使用测电笔的方法B.开关接在火线上C.螺丝口灯的螺旋金属接在零线上D.三孔插座应有接地线2．(2016·云南)空调工作时应选用图中的孔插座．3．(2019·昆明)如果家庭电路中发生短路，那么( )A．用电器仍然正常工作B．灯泡烧坏C．电灯发暗D．保险丝烧断4. 生活中既要利用电热，又要防止电热带来的危害．如图中，通过插座接入电路的用电器同时工作时，电路中的总功率，引起干路中的电流，根据焦耳定律可知，干路上的电流产生的热量，使导线的温度急剧升高，从而烧坏插座．(填“变大”“变小”或“不变”)4．(2019·曲靖)在图中，请用笔画线表示导线，将电灯和开关正确接入家庭电路中．5．(2015·昆明)将图中的灯和控制灯的开关连入电路．。
第十九章 生活用电 知识归纳第1节 家庭电路一、家庭电路的组成：由进户线、电能表、总开关、保险装置、用电器、导线等组成。
1、进户线★1）进户线有两根，一根是火线（也称端线），另一根是零线。
正常情况下，火线与零线之间有220V 的电压。
2）辨别：试电笔①作用：辨别火线和零线②构造：氖管、电阻★③使用：用手接触笔尾的金属体、笔尖金属体接触 被测电路。
若氖管发光，则接触的是火线，否则为零线。
2、电能表1）安装在干路上，在总开关之前。
2）读数： K W ·h （最后一位为小数） 3、总开关串联在干路中，控制室内全部电路的通与断。
4、保险装置 （保险盒、空气开关）作用：电路中电流过大时，熔丝（保险丝）会熔断，切断电路，对用电器起到保护作用。
★5、用电器、插座与零线、火线的连接 1）各用电器（插座）并联在电路中。
2）控制用电器的开关要连接在火线和用电器之间。
（开关与所控制用电器串联）3）螺口灯泡，尾部接火线，侧面节零线。
4）插座：左零右火上地（左零右火上帝保佑我） 6、漏电保护器装在控制插座的总开关上。
当站在地上的人不小心接触了火线，电流经过人体流入大地时，漏电保护器会迅速切断电流，对人身起到保护作用。
例：如又图，闭合开关后，灯不亮，用试电笔测图中的ABCDEF 点，1)若只有A 点发光则发生的故障是（）。
2)若AB 发光CDEF 不发光则发生的故障是（）。
3)若ABCD 发光EF 不发光则发生的故障是（）。
4)若ABCDEF 均发光则发生的故障是（） A 、AB 之间某处断路 B 、开关断路 C 、灯断路 D 、零线断路★ 故障发生在最后一个亮与第一个不亮之间（特殊情况，若零线上的点发光则零线断路）第2节 家庭电路中电流过大的原因 一、家庭电路中电流过大的原因★ 1、用电器的总功率过大是家庭电路中电流过大的原因之一。
家庭电路中的总功率：P = P 1+ P 2 + …+ P n氖管电阻 笔尖金属体笔尾金属体弹簧 火线 零线火线 零线★2、短路是家庭电路中电流过大的另一个原因。
九年级物理全一册“第十九章生活用电”必背知识点一、家庭电路的组成家庭电路主要由进户线、电能表、总开关 （闸刀开关或空气开关）、保险装置 （保险丝或空气开关）、用电器、开关、插座和导线等组成。
1. 进户线：有两条，一条是火线（端线），另一条是零线。
火线与零线之间的电压是220V，火线与地面间的电压也为220V，而零线与地之间无电压。
2. 电能表：安装在家庭电路的干路上，用于显示所消耗的电能。
3. 总开关：安装在电能表的后面，控制整个电路的通断。
4. 保险装置：通常安装在总开关的后面，用于在电流过大时自动切断电路，保护用电器。
保险丝是由电阻率大、熔点低的铅锑合金制成的，不能用铜丝、铁丝等代替。
新建楼房中常采用空气开关作为保险装置，当电流过大时自动断开，俗称“跳闸”。
二、家庭电路的连接方式1. 各用电器连接方式：家庭电路中各用电器之间是并联的，这样各用电器可以独立工作，互不影响。
2. 开关与用电器的连接方式：开关应与用电器串联，且开关必须串联在火线上，以确保在断开开关时，用电器与火线断开连接，防止触电。
3. 插座的连接方式：插座有二孔和三孔之分，三孔插座中的第三个孔是接地线，用于将用电器的金属外壳与大地相连，防止外壳带电引起的触电事故。
三、安全用电1. 触电类型：单线触电：人站在地上，直接或间接接触火线。
双线触电：人同时接触火线和零线。
高压触电：包括高压电弧触电和跨步电压触电。
2. 触电急救：发现有人触电时，应立即切断电源或用绝缘棒将电线挑开，使触电者尽快脱离电源。
若发生电火灾，务必先切断电源再救火。
3. 安全用电原则：不接触低压带电体，不靠近高压带电体。
更换灯泡、搬动电器前应断开电源开关。
不弄湿用电器，不损坏绝缘层。
保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
四、三线插头和漏电保护器1. 三线插头：插头上标有 “L”的接火线，标有 “N”的接零线，标有“E”的接地线。
接地线用于将用电器的金属外壳与大地相连，防止外壳带电引起的触电事故。

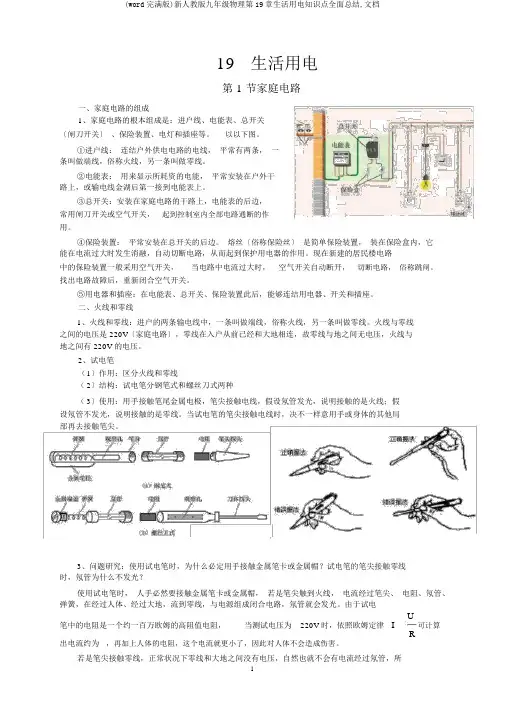

19生活用电第 1 节家庭电路一、家庭电路的组成1、家庭电路的根本组成是：进户线、电能表、总开关〔闸刀开关〕、保险装置、电灯和插座等。
以以下图。
①进户线：连结户外供电电路的电线，平常有两条，一条叫做端线，俗称火线，另一条叫做零线。
②电能表：用来显示所耗资的电能，平常安装在户外干路上，或输电线金湖后第一接到电能表上。
③总开关：安装在家庭电路的干路上，电能表的后边，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。
④保险装置：平常安装在总开关的后边。
熔丝〔俗称保险丝〕是简单保险装置，装在保险盒内，它能在电流过大时发生消融，自动切断电路，从而起到保护用电器的作用。
现在新建的居民楼电路中的保险装置一般采用空气开关，当电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸。
找出电路故障后，重新闭合空气开关。
⑤用电器和插座：在电能表、总开关、保险装置此后，能够连结用电器、开关和插座。
二、火线和零线1、火线和零线：进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。
火线与零线之间的电压是 220V〔家庭电路〕，零线在入户从前已经和大地相连，故零线与地之间无电压，火线与地之间有 220V 的电压。
2、试电笔（1〕作用：区分火线和零线（2〕结构：试电笔分钢笔式和螺丝刀式两种（3〕使用：用手接触笔尾金属电极，笔尖接触电线，假设氖管发光，说明接触的是火线；假设氖管不发光，说明接触的是零线。
当试电笔的笔尖接触电线时，决不一样意用手或身体的其他局部再去接触笔尖。
3、问题研究：使用试电笔时，为什么必定用手接触金属笔卡或金属帽？试电笔的笔尖接触零线时，氖管为什么不发光？使用试电笔时，人手必然要接触金属笔卡或金属帽，若是笔尖触到火线，电流经过笔尖、电阻、氖管、弹簧，在经过人体、经过大地，流到零线，与电源组成闭合电路，氖管就会发光。
由于试电U笔中的电阻是一个约一百万欧姆的高阻值电阻，当测试电压为220V 时，依照欧姆定律I可计算R出电流约为，再加上人体的电阻，这个电流就更小了，因此对人体不会造成伤害。
第十九章：生活用电第一节：家庭电路：家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险丝、开关、电灯、插座、导线等组成。
家庭电路中各部分电路及作用：1、进户线：进户线有两条，一条是端线，也叫火线，一条是零线。
火线与零线之间的电压是220V 。
火线与地面间的电压为220V 。
正常情况下，零线之间和地线之间的电压为0V 。
2、电能表：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
3、闸刀开关：闸刀开关安装在家庭电路的干路上，控制整个电路的通断。
4、保险丝： 电路符号：材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。
（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。
）保险丝规格：保险丝越粗，额定电流越大。
选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
电能表、闸刀开关和保险丝是按照顺序依次连接在家庭电路干路上的。
5、插座种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。
安装：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
（万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。
）6、用电器（电灯）和开关：家庭电路中各用电器是并联的。
开关和用电器串联，开关必须串联在火线中。
与灯泡的灯座螺丝口相接的必须是零线。
7、测电笔：用试电笔可以辨别火线和零线。
使用时笔尖接触被测的导线，手必须接触笔尾的金属体。
用试电笔测火线时氖管会发光；测零线时不会发光。
8、家庭电路中触电的原因：一是站在地上的人触到火线（单线触电），二是站在绝缘体上的人同时接触到火线和零线（双线触电）。
第十九章生活用电本章知识结构图：一、家庭电路1.家庭电路的组成、火线和零线：（1）家庭电路的组成：安装顺序是，进户线—>电能表—>总开关（闸刀开关）—>熔断器，开关，插座，用电器。
保险丝（2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于辨别火线和零线。
使用时手接触笔尾金属体，笔尖接触导线。
如果氖管发光，则是火线，否则就是零线。
2.三线插头和漏电保护器：（1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地，不至于对人造成伤害。
连接方法是“左零右火上接地”。
（2）漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地时，“漏电保护器”会迅速切断电流，对人身起到保护作用。
它安装在总开关上。
二、家庭电路中电流过大的原因1.家庭电路中电流过大的原因（1）用电器的总功率过大。
根据公式P=UI，可以得到I=P/U，而家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。
（2）短路。
由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。
2.保险丝的作用（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。
不用铁丝或铜丝等导线替代保险丝，因为它们的熔点较高。
（2）保险丝的作用：当电流过大时，切断电路，起到保护作用。
（3）使用方法是串联在电路中。
（4）保险丝的额定电流等于或者稍大于电路中最大的正常工作电流。
三、安全用电1.人体的安全电压是不高于36V。
2.电压越高越危险。
3.常见的触电事故：（1）家庭电路中，双线触电，单线触电。
（2）高压触电。
（3）急救：立即切断电源，然后进行急救。
4.注意防雷：雷电是大气中一种剧烈的放电现象。
防雷装置：避雷针。
第二十章电与磁本章知识结构图：一、磁现象磁场1.磁现象（1）能吸引铁、钴、镍的性质叫做磁性。
（2）具有磁性的物体叫做磁体。
（3）磁极：磁体上磁性最强的部分。
北极（N），南极（S）。
同极相斥，异极相吸。
（4）磁化：物体在磁体或电流作用下获得磁性的现象。
2.磁体与带电体的异同：（1）带电体：能吸引轻小物体，有正、负电荷之分，同种电荷相互排斥，异种电荷相互吸引，电荷能单独存在。
（2）磁体：吸引磁性物质，有南、北极之分，但磁极不能单独存在。
同名磁极相互排斥，异名磁极相互吸引。
3.磁场（1）磁场：磁体周围存在的一种物质，叫做磁场。
对放入其中的铁、钴、镍等物体有力的作用。
方向：放在某点的小磁针静止时N极指向。
（2）磁感线：不是客观存在的，只是为了描述磁场而引入的。
磁感线不是磁场。
（3）磁感线的分布特点：a.在磁体外部，从N极出发，回到S极；b.磁体周围的磁感线的分布都是立体的，而不是平面的；c.磁体两极处磁感线最密，表示两极处磁场最强，中间弱；d.空间中的任何两条磁感线绝对不会相交。
4.地磁场：（1）概念：地球本身是一个巨大的磁体，它周围存在着磁场——地磁场。
（2）地磁场的分布特点：地磁场的形状跟条形磁体的磁场相似，地磁的北极在地理的南极附近（稍有偏离），地磁的南极在地理的北极附近（稍有偏离），但是地理的两极和地磁的两极并不重合。
（3）指南针工作原理：由于受到地磁场的作用，小磁针静止时南极总是指向南方（地磁北极），北极总是指向北方（地磁南极）。
二、电生磁1.电流的磁场：（1）奥斯特实验：1820年，丹麦物理学家奥斯特通过实验证实了通电导体和磁体一样，周围存在磁场，从而揭示了电和磁之间的联系。
（2）电流的磁场方向跟电流的方向有关。
电流方向改变，则磁场方向改变。
（3）电流的磁效应：任何导体中有电流通过时，其周围空间均会产生磁场，这种现象叫做电流的磁效应。
2.通电螺线管的磁场和安培定则（1）通电螺线管的磁场：通过螺线管周围存在着磁场，通电螺线管的磁感线方向在螺线管外部是从N极到S极，在螺线管内部是从S极到N极，构成闭合曲线。
（2）安培定则：用右手握住螺线管，让四指弯曲的方向跟螺线管中电流的方向一致，则大拇指所指的那端就是通电螺线管的N极。
应用：a.由安培定则可知，知道了螺线管中电流的方向，可以判断通电螺线管两端的极性；b.由通电螺线管两端的极性，用安培定则可以判断螺线管中的电流方向；c.根据通电螺线管的南北极以及电源的正负极，画出螺线管的绕线方向。
（3）通电螺线管的磁场与条形磁体的磁场相似，其异同点：条形磁体通电螺线管不同点磁性长期保持，是永久磁体通电时才有磁性，断电时没有磁性N、S极是固定不变的N、S极与电流方向有关，能够改变磁性强弱是不变的磁性强弱与电流大小和线圈匝数有关相同点①它们都具有吸铁性；②它们都具有指向性；③它们的磁场分布相同；④它们都有两个磁极，且都具有同名相斥、异名相吸的特点。
（4）磁场中的“三向一致”：在磁场中某点的磁场方向、磁感线方向、小磁针静止时北极的指向三个方向一致。
三、电磁铁电磁继电器1.电磁铁：（1）构造：带有铁芯的通电螺线管；（2）工作原理：铁芯被磁化，使磁性增强；（3）影响磁性强弱的因素：电流大小、线圈匝数（外形相同）、有无铁芯；（4）优点：a.磁性的有无可以由通、断电流来控制；b.磁性强弱可以由电流大小或线圈匝数来控制；c.磁极的转换可以由改变电流方向来控制。
2.电磁继电器：（1）概念：电磁继电器是利用低电压、弱电流电路的通断，来间接控制高电压、强电流电路通断的装置。
（2）构造：（3）电磁继电器的工作原理：电磁铁通电时，把衔铁吸下来，使动触点和静触点接触，工作电路闭合，开始工作。
电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路。
（4）电磁继电器的应用：a.通过低电压、弱电流电路的通断来间接控制高电压、强电流电路；b.进行远距离操纵；c.实现自动控制。
四、电动机1.磁场对通电导线的作用：通电导线在磁场中受到力的作用，力的方向跟电流的方向和磁感线的方向都有关系。
（1）由于通电导体周围存在磁场（这时的导体就相当于一个磁体），所以把通电导体放在磁场中，就会受到磁力的作用。
实际上，是磁体之间通过磁场而发生作用。
（2）如果电流的方向和磁感线的方向同时改变，则通电导线受力方向不变。
【重点】判断通电导体在磁场中的受力方向左手定则：将左手摊平，放入磁场中，使磁感线穿过手心，四指指向电流方向，这时大拇指所指的方向就是通电导体的受力方向。
延伸：用左手定则，只要知道“磁场方向”、“电流方向”和“导体的受力方向（运动方向）”中的两个方向，就能判断出第三个方向。
2.电动机的基本构造：（1）组成：能够转动的转子，固定不动的定子。
（2）工作原理：通电线圈在磁场中受到力的作用而发生转动。
（3）能量转化：电能转化为机械能。
（4）换向器五、磁生电1.电磁感应：（1）概念：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体就会产生电流，这种现象叫做电磁感应，产生的电流叫做感应电流。
该现象最早由英国科学家法拉第发现。
（2）产生感应电流的条件：a.电路是闭合的；b.一部分导体在磁场中做切割磁感线运动。
（3）能量转化情况：电磁感应现象中，消耗了机械能，得到了电能。
（4）影响感应电流方向的因素：在电磁感应现象中，感应电流的方向跟磁场方向和导体做切割磁感线的运动方向有关。
若磁场方向和导体切割磁感线运动的方向中有一个改变，则感应电流方向也随之改变。
若上述方向同时改变，则感应电流方向不变。
2.电磁感应和磁场对电流的作用的区别3.发电机：（1）直流电动机和交流发电机的区别（2）交流电：方向和大小周期性改变的电流。
频率是用来表示交流电特点的物理量，是指发电机中每秒钟内线圈转动的圈数，单位是“赫兹”，周期是频率的倒数。
我国使用的交流电的频率是50Hz，即发电机内线圈转一周需要0.02秒，或者说1秒钟内线圈改变方向100次。
第二十一章信息的传递本章知识结构图：一、电话1.电话（1）电话是由美国发明家贝尔于1876年发明。
（2）电话的构造：最简单的电话是由话筒和听筒串联在电路里组成的。
工作流程：声音—>话筒—>变化的电流—>听筒—>声音。
2.电话交换机（1）两部电话要实现通话，就要架设一对电话线。
如果有n部电话要实现相互通话，就必须假设n（n—1）/2对电话线。
（2）打电话时“占线”的主要原因：对方正在给他人打电话；他人正在给对方打电话；对方正在给自己打电话；对方电话未放好；电话交换机之间线路忙。
3.模拟通信和数字通信：信号电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样，就好像“模仿”声信号。
这种电流传递的信号叫做模拟信号。
使用模拟信号的通信方式叫做模拟通信。
二、电磁波的海洋1.电磁波的产生：迅速变化的电流能在周围的空间中产生电磁波。
只有变化的电流才能在周围的空间产生电磁波，稳定电流则不能产生电磁波。
在生活中，开关电器、雷电等所形成的电流变化也会产生电磁波。
2.电磁波的传播（1）电磁波可以在固体、液体、气体和真空中传播。
（2）传播速度：电磁波在真空中的传播速度最大，大约是s，在其他物质中的传3108m/播速度都要小于这个数值。
3.电磁波的频率和波长（1）电磁波的波速公式：电磁波的波速c、波长λ和频率f的关系是c=λ⨯f。
由于电磁波波速c是一个定值，所以波长和频率成反比例关系。
（2）单位：频率f的单位为赫兹（Hz），还有千赫（kHz），波长λ的单位为m。
4.电磁波的分类：一般根据波长来划分，波长从大到小依次是长波、中波、短波、微波、红外线、可见光、紫外线、X射线、λ射线等。
它们的本质都是电磁波，不同的是波长的不同。
5.电磁波的应用：无线电广播、雷达、微波炉、紫外线消毒杀菌等。
三、广播、电视和移动通信1.无线电广播信号的发射和接收2.电视的发射和接收：三种信号：音频信号、视频信号和射频电流。
3.移动通信：（1）工作原理：将声音信号转变成交变的电信号，再把带有声音信息的电信号由空间的电磁波来传递的通信方式就是移动通信。
（2）工作过程：移动电话既是无线电发射台又是无限电接收台。
当人们讲话时，一方面将声音转变为高频电信号（电磁波）发射到空中，同时它又能捕捉到空中的电磁波，使得用户接收到对方送来的信息。
四、越来越宽的信息之路1.微波通信（1）微波：是指波长在10m～1mm之间的电磁波，其频率在30MHz～300000MHz之间。
（2）微波的特点优点：微波的频率高，可加载的信息量大。
缺点：微波的性质更接近光波，大致沿直线传播，它不能沿地球表面绕射，而必须建设一些中转站来转发信号。
信号要想传递得越远，需要的中转站越多。
2.卫星通信（1）组成：卫星通信系统由通信卫星、地面站和传输系统三部分组成。
（2）作用：通信卫星是一个空中微波中转站，它从一个地面站接收发射来的电信号，经过放大变频后，再发射到一个或几个地面站。
