简述电力继电保护技术电力系统的快速发展，供电可靠性的要求不断的提高，电力系统对继电保护技术的要求也在不断提高，而现今计算机技术、通信技术与数字信号处理技术的飞速发展又为继电保护技术的发展不断地注入了新的活力，微机保护装置的应用普及，继电保护二次系统的自动化水平得到不断提高，打破了继电保护的传统格局。
电网是一个不可分割的整体，对整个电网的一、二次设备信息进行综合利用，对保证电网安全稳定运行具有重大的意义，从而要求继电保护及防护装置必需具有很高的可靠性。
一、继电保护的基本要求继电保护应满足可靠性、选择性、灵敏性和速动性的要求。
可靠性是指继电保护装置在保护范围内该动作时应可靠动作，在正常运行状态时，不该动作时应可靠不动作。
任何电力设备（线路、母线、变压器等）都不允许在无继电保护的状态下运行，可靠性是对继电保护装置性能的最根本的要求，主要由配置合理、性能优良的装置以及正常的维护和管理来保证;选择性指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护来切除故障。
上、下级电网（包括同级）继电保护之间的整定，应遵循逐级配合的原则，以保证电网发生故障时有选择性地切除故障。
切断系统中的故障部分，而其它非故障部分仍然继续供电;灵敏性是指设备或线路在被保护范围内发生金属性短路时，保护装置应具有必要的灵敏系数;速动性是指保护装置应尽快地切除短路故障，以减轻损坏程度，指保护装置应尽快切除短路故障，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围，提高自动重合闸和备用设备自动投入的效果。
电气设备根据功能不同可分为一次设备和二次设备，其中电气二次设备主要包括继电保护、自动装置、故障录波器、就地监控和远动等。
随着一次设备状态检修的推广，线路不停电检修技术的应用，因检修设备而导致的停电时间将越来越短，从客观上对电气二次设备检修提出了新的要求。
中华人民共和国电力行业标准静态方向比较式纵联保护装置技术条件DL 481-921 主题内容与适用范围本标准规定了静态方向比较式纵联保护装置的技术要求和试验方法。
本标准适用于 l10kV 及以上中性点直接接地系统的输电线路的静态方向比较式纵联保护装置(以下简称装置)。
2 引用标准GB 7261 继电器及继电保护装置基本试验方法GB 6l62 静态继电器及保护装置的电气干扰试验SD l89 静态继电保护及安全自动装置通用技术条件本标准未提及的均应符合国家标准 DL 478《静态继电保护及安全自动装置通用技术条件》和其他有关的国家标准的规定。
3 产品分类及标准规定3.1产品分类按产品构成型式可分为分立元件式和集成电路式两种。
3.2产品标准规定产品标准规定出以下内容：3.2.1产品型号、规格。
3.2.2产品型号的表示方法及含义。
4 技术要求4.1额定数据4.1.1输入激励量额定值。
4.1.1.1 交流电压额定值：l00V。
4.1.1.2交流电流额定值：1A、5A。
4.1.1.3频率额定值：50Hz。
4.1.2辅助激励量额定值。
4.1.2.1直流电压额定值：l10V、220V。
4.1.2.2逆变电源输出额定值：由企业产品标准规定。
4.1.2.3 直流电压的允许波动范围,额定电压的 80%～ll0%(l15%)。
4.2过载能力4.2.1交流电压回路。
见 DL 478《静态继电保护及安全自动装置通用技术条件》的规定。
4.2.2交流电流回路。
见 DL 478《静态继电保护及安全自动装置通用技术条件》的规定。
4.3功率消耗4.3.1 交流电压回路。
额定电压下每相功率消耗：I 类产品应不大于 4VA；Ⅱ类产品应不大于 1VA。
4.3.2 交流电流回路。
额定电流下每相和零序回路总的功率消耗：I 类产品应不大于 8VA；Ⅱ类产品应不大于 2VA。
4.3.3直流回路。
在额定电压下不大于 60W。
4.4环境条件4.4.1 基准环境条件。
Q/CSG 中国南方电网有限责任公司企业标准继电保护通用技术规范（2018年试行版）General specification for power system protection中国南方电网有限责任公司发布目录前言.................................................................................................................................................. I II 1范围. (1)2规范性引用文件 (1)3术语和定义 (2)4缩略语 (3)5总则 (3)6装置技术要求 (4)7屏柜要求 (22)8直流电源配置技术原则 (26)9二次回路及抗干扰技术要求 (27)10试验方法 (30)11检验规则 (35)12标志、包装、运输和贮存 (36)13其他 (37)14与相关标准的衔接 (38)附录A （资料性附录）保护定值信息文件化规范 (39)附录B （资料性附录）保护档案文件化规范 (56)附录C （资料性附录）保护状态信息文件化规范 (60)附录D （资料性附录）保护告警信息文件化规范 (63)附录E （资料性附录）网络压力测试方案 (71)附录F （资料性附录）IED物理端口描述及站控层双网配置示例 (74)附录G （资料性附录）装置对外通讯映射目录汇总 (76)附录H （资料性附录）文件化信息点汇总 (77)II前言本技术规范遵循《南方电网电力装备技术导则》（Q/CSG 1203005-2015）规定的技术原则，根据GB/T 1.1-2009相关规则编制。
本规范旨在通过规范南方电网10kV~500kV线路及辅助保护、断路器保护、T区（短引线）保护、母线保护、变压器保护、高压并联电抗器保护、低压补偿装置保护、发电机保护、智能录波器（故障录波装置）、行波测距、智能终端等装置的通用技术条件、基本要求，提高继电保护设备的标准化水平，为继电保护的制造、设计、运行、管理和维护工作提供有利条件，提升继电保护运行、管理水平。
QB微机保护检验规程胜利石油管理局电力管理总公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 总则 (1)4 检验种类及周期 (1)5 检验前的准备工作 (3)6 电流、电压互感器的检验 (3)7 二次回路检验 (4)8 屏柜及装置检验 (5)前言随着微机保护装置在胜利油田电力系统中广泛应用，微机保护及其二次回路接线检验规程没有统一的标准。
结合电力管理总公司目前广泛使用的微机型保护装置的特点以及设计、运行管理和现场检验的经验。
为了适应微机保护及其二次回路接线调试、验收的需要,保证电力系统的安全稳定运行制定本规程。
本标准由胜利石油管理局电力管理总公司标准化委员会提出并归口。
本标准由胜利石油管理局电力管理总公司修试中心负责起草。
本标准主要起草人：李兆军张志刚微机保护检验规程1 范围本标准规定了微机保护及其二次回路接线（以下简称微机保护）检验的周期、内容及要求。
本标准适用于胜利石油管理局所辖变电站、配电室的微机保护的检验。
有关设计、安装调试单位及部门均应遵守本规程。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB50171—1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB/T7261-2000 继电器及继电保护装置基本试验方法GB14285—93(2002) 继电保护和安全自动装置技术规程GB/T14598-1998 电气继电器GB/T15145-1994 微机线路保护装置通用技术条件DL400-1991 继电保护和安全自动装置技术规程DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T527-2002 静态继电保护装置逆变电源技术条件DL/T587-96 微机继电保护装置运行管理规程DL/T995—2006 继电保护及电网安全自动装置检验规程3 总则本标准是微机保护在检验过程中应遵守的基本原则。
继电保护和电网安全自动装置检验规程1 范围本标准规定了电力系统继电保护和电网安全自动装置及其二次回路接线(以下简称装置)检验的周期、内容及要求。
本标准适用于电网企业、并网运行发电企业及用户负责继电保护运行维护和管理的单位。
有关规划设计、研究制造、安装调试单位及部门均应遵守本标准。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB／T 7261—2000 继电器及装置基本试验方法GB／T 14285—2006 继电保护及安全自动装置技术规程DL/527—2002 静态继电保护装置逆变电源技术条件3 总则3.1 本标准是继电保护及电网安全自动装置在检验过程中应遵守的基本原则。
3.2 本标准中的电网安全自动装置，是指在电力网中发生故障或出现异常运行时，为确保电网安全与稳定运行，起控制作用的自动装置，如自动重合闸、备用电源或备用设备自动投入、自动切负荷、低频和低压自动减载、电厂事故减出力、切机等。
3.3 110 kV及以上电压等级电力系统中电力设备及线路的微机型继电保护和电网安全自动装置，必须按照本标准进行检验。
对于其他电压等级或非微机型继电保护装置可参照执行。
3.4 各级继电保护管理及运行维护部门，应根据当地电网具体情况并结合一次设备的检修合理地安排年、季、月的保护装置检验计划。
相关调度部门应予支持配合，并作统筹安排。
3.5 装置检验工作应制定标准化的作业指导书及实施方案，其内容应符合本标准。
3.6 检验用仪器、仪表的准确级及技术特性应符合要求，并应定期校验。
3.7 微机型装置的检验，应充分利用其“自检”功能，着重检验“自检”功能无法检测的项目。
4 检验种类及周期4.1 检验种类检验分为三种：a) 新安装装置的验收检验；b) 运行中装置的定期检验(简称定期检验)；c) 运行中装置的补充检验(简称补充检验)。

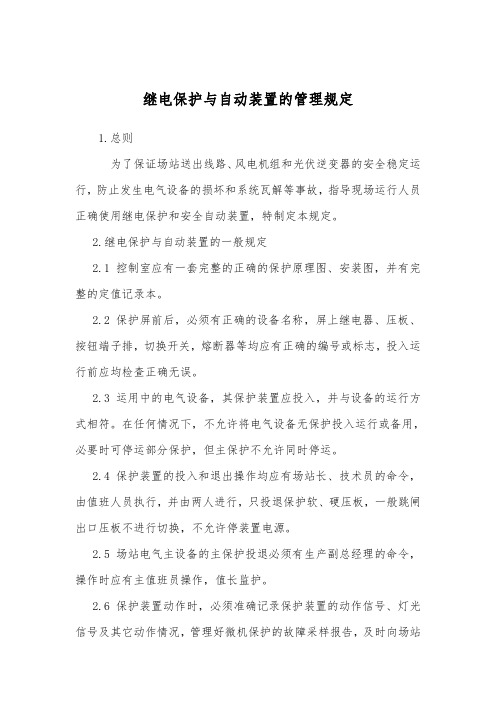

继电保护与自动装置的管理规定1.总则为了保证场站送出线路、风电机组和光伏逆变器的安全稳定运行，防止发生电气设备的损坏和系统瓦解等事故，指导现场运行人员正确使用继电保护和安全自动装置，特制定本规定。
2.继电保护与自动装置的一般规定2.1控制室应有一套完整的正确的保护原理图、安装图，并有完整的定值记录本。
2.2保护屏前后，必须有正确的设备名称，屏上继电器、压板、按钮端子排，切换开关，熔断器等均应有正确的编号或标志，投入运行前应均检查正确无误。
2.3运用中的电气设备，其保护装置应投入，并与设备的运行方式相符。
在任何情况下，不允许将电气设备无保护投入运行或备用，必要时可停运部分保护，但主保护不允许同时停运。
2.4保护装置的投入和退出操作均应有场站长、技术员的命令，由值班人员执行，并由两人进行，只投退保护软、硬压板，一般跳闸出口压板不进行切换，不允许停装置电源。
2.5场站电气主设备的主保护投退必须有生产副总经理的命令，操作时应有主值班员操作，值长监护。
2.6保护装置动作时，必须准确记录保护装置的动作信号、灯光信号及其它动作情况，管理好微机保护的故障采样报告，及时向场站长、技术员和有关领导汇报。
运行人员检查微机保护装置打印机的打印纸储量不足时，应及时联系检修进行补充，故障录波器动作后，应做好记录，通知保护人员进行处理，并向调度汇报。
2.7保护、自动装置及二次回路有工作时，值班人员必须审核工作人员的工作票及安全措施，变更定值和变更接线要有变更定值通知单和经安全生产部主任批准后图纸方可允许工作，在保护工作完毕后，值班人员应对作业内容及现场进行验收，并由保护人员将作业项目、接线和定值改变情况作详细记录。
值班人员核对验收，技术员或场站长同意，由值长汇报调度后，方可投运。
2.8值班人员对保护装置和自动装置及其二次回路进行定期巡视检测、对时，如发现可能使保护误动的异常情况时，应及时向值长汇报并联系保护人员，紧急情况下，可先断开保护压板，事后立即汇报；发现保护装置及二次回路存在缺陷或不正常时，应作好记录，联系保护人员进行处理。
继电保护和电网安全自动装置检验规程1 范围本标准规定了电力系统继电保护和电网安全自动装置及其二次回路接线(以下简称装置)检验的周期、内容及要求。
本标准适用于电网企业、并网运行发电企业及用户负责继电保护运行维护和管理的单位。
有关规划设计、研究制造、安装调试单位及部门均应遵守本标准。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB／T 7261—2000 继电器及装置基本试验方法GB／T 14285—2006 继电保护及安全自动装置技术规程DL/527—2002 静态继电保护装置逆变电源技术条件3 总则3.1 本标准是继电保护及电网安全自动装置在检验过程中应遵守的基本原则。
3.2 本标准中的电网安全自动装置，是指在电力网中发生故障或出现异常运行时，为确保电网安全与稳定运行，起控制作用的自动装置，如自动重合闸、备用电源或备用设备自动投入、自动切负荷、低频和低压自动减载、电厂事故减出力、切机等。
3.3 110 kV及以上电压等级电力系统中电力设备及线路的微机型继电保护和电网安全自动装置，必须按照本标准进行检验。
对于其他电压等级或非微机型继电保护装置可参照执行。
3.4 各级继电保护管理及运行维护部门，应根据当地电网具体情况并结合一次设备的检修合理地安排年、季、月的保护装置检验计划。
相关调度部门应予支持配合，并作统筹安排。
3.5 装置检验工作应制定标准化的作业指导书及实施方案，其内容应符合本标准。
3.6 检验用仪器、仪表的准确级及技术特性应符合要求，并应定期校验。
3.7 微机型装置的检验，应充分利用其“自检”功能，着重检验“自检”功能无法检测的项目。
4 检验种类及周期4.1 检验种类检验分为三种：a) 新安装装置的验收检验；b) 运行中装置的定期检验(简称定期检验)；c) 运行中装置的补充检验(简称补充检验)。
电力系统继电保护及安全自动装置反事故措施要求姓名：XXX部门：XXX日期：XXX电力系统继电保护及安全自动装置反事故措施要求1.3由不合熔断器供电或不合公用端子对供电的两套庇护装置的直流逻辑回路间不承诺有任何电的联系，如有需求，必需经空接点输入。
12.3一切的继电庇护定值实验，都必需以适合正式运转前提（如加上盖子，关好门等等）为准。
1.4找直流接地，应断开直流熔断器或断开由公用端子对到直流熔断器的联贯，并在操作前，先停用由该直流熔断器或由该公用端子对放纵的一切庇护装置，在直流回路复原优秀后再复原庇护装置的运转。
1.1.5采用ldquo;近后备rdquo;绳尺只要一套纵联庇护和一套后备庇护的线路，纵联庇护与后备庇护的直流回路应别离由公用的直流熔断器供电。
８．１电流互感器及电压互感器的二次回路必需别离有且只能有一点接地。
（１）每一断路器的操作回路应别离由公用的直流熔断器供电。
７．４动力线、电热线等强电线路不得与二次弱电回路共用电缆。
12.7不宜用调整极化继中的接点不改动其起动值与前往值；厂家应庇护质量并应对继电器加封。
9.2新设想变电所，不应采用储能电源作操作电源。
对现有零碎，其操作电源应分为如下的各自力组，并按期作操作。
５．５跳（合）闸引出端子应与正电源适本地离隔。
15.1为了保证静态庇护装置的普通运转，最高的周围情况温度不跨越＋40℃，装置的室内温度不得跨越＋１30℃，如不知足请求应装设空调装备。
第 2 页共 7 页（１）引入高压变电所开关场的扶引线电缆部门，应采用双层绝缘护套的公用电缆，两头为金属屏障层，屏障层对外皮的耐压水平可选用１５ｋｖ，５０ｈｚ，１分钟。
（２）关于短线路，能够上述公用电缆直接联通两侧的扶引线庇护，但寄望：15.4弊端录波器盘的电流电压回路及其接线端子等，必需知足继电庇护二次回路质量请求，其接入电流应取自不饱和的仪表用的电流互感器的回路，不然取自后备庇护的电流回路，并接到电流互感器二次回路的开头。
保护装置技术规范1 使用环境条件1.1 海拔海拔≤3000m。
1.2 大气压力80kPa～106kPa。
1.3 最大相对湿度日平均：95%。
月平均：90%。
1.4 工作温度站控层设备：-5℃～+45℃。
间隔层设备（户内安装）：-10℃～+55℃。
间隔层设备（户外安装）：-25℃～+70℃，无温度调节设备时：-40℃～+85℃。
1.5 抗地震能力水平加速度0.3g，垂直加速度0.15g，同时作用。
1.6 安装方式户内安装：安装于户内智能控制柜或预制舱。
户外安装：安装于户外智能控制柜。
2 工作条件及额定参数2.1 额定值2.1.1 电源额定参数额定交流电压：220V，允许偏差为-20%～+15%。
额定直流电压：220V/110V，允许偏差为-20%～+15%，电压纹波系数小于5%。
UPS电压：AC 220V。
额定交流频率：50Hz，允许偏差±5%。
站控层计算机设备采用AC 220V不间断电源；间隔层设备采用DC 220V/DC- 1 -110V电源；交换机设备采用DC 220V/DC 110V，为调试方便，交换机也应支持AC 220V供电。
2.1.2 保护装置功率消耗正常工作时，就地保护不大于50W；保护动作时，不大于80W。
供方投标时必须提供确切数值，并在技术规范专用部分的“投标人技术偏差表”中列出。
2.1.3 时间同步装置电源主时钟、时钟扩展单元应采用双电源供电功能，能同时适应以下供电电源：1）交流电源。
a．额定电压：220V，允许偏差为-20%～+15%。
b．频率：50Hz，允许偏差±5%。
c．交流电源波形为正弦波，谐波含量小于5%。
2）直流电源。
a．额定电压：220V、110V、48V，允许偏差为-20%～+15%。
b．直流电源电压纹波系数小于5%。
2.2 接地与隔离要求保护控制系统设置等电位接地网，等电位接地网与变电站主接地网连接。
系统的机箱、机柜以及电缆屏蔽层均应可靠接地。
中华人民共和国电力行业标准静态继电保护装置逆变电源DL/T527—93技术条件中华人民共和国电力工业部1993-12-22批准1994-05-01实施1主题内容与适用范围本标准规定了用于静态继电保护装置逆变电源的技术要求、试验方法、检测规则及包装贮运要求等。
本标准适用于静态继电保护装置使用的直流逆变电源。
2引用标准DL478静态继电保护及安全自动装置通用技术条件GB6162静态继电器及保护装置电气干扰试验GB7261继电器及继电保护装置基本试验方法3术语3.1额定输出功率rated power output输入电压在允许偏差的范围内，逆变电源的长期允许输出功率。
各输出端输出功率之和应不大于额定输出功率。
3.2基准电压basic rated voltage output在正常试验大气条件下，输入额定电压和输出额定负荷时，稳压输出端的实测电压。
3.3基准误差basic error基准电压和额定电压的差值与基准电压比值的百分数。
4产品型式、额定参数及外形尺寸4.1型式a.本产品的构成原理为静态型。
b.安装方式为插件嵌入式。
4.2额定参数4.2.1输入直流额定电压48、110、220V。
4.2.2输出直流额定电压输出直流额定电压在下列数值中选择或组合：＋5、±12、±15、＋18、＋24V(包括附加输出端)。
4.2.3输出功率额定输出功率：5、10、15、20、30、45、(60)、100W。
10s输出功率：相应额定输出功率的1.5倍。
4.3外形及安装尺寸应与相应配套装置的要求相符，由企业标准确定。
5技术要求5.1工作大气条件a.环境温度：－5～＋40℃；b.相对湿度：5%～95%；c.大气压力：86～106kPa。
5.2仲裁大气条件a.环境温度：20±2℃；b.相对湿度：60%～70%；c.大气压力：86～106kPa。
5.3正常试验大气条件a.环境温度：15～35℃；b.相对湿度：45%～75%；c.大气压力：86～106kPa。
5.4贮存、运输极限环境温度贮存、运输及安装允许的极限环境温度为－25～＋70℃，在未施加直流工作电压的条件下，不出现不可逆变化，温度恢复后，性能应符合本技术要求。
5.5周围环境使用地点应无爆炸危险、无腐蚀性气体及导电尘埃、无严重霉菌、无剧烈冲击振动源，有防御雨、雪、风、砂、尘及防静电措施。
5.6输入直流电压a.额定电压：48、110、220V；b.允许电压波动范围：－20%～＋10%；c.纹波系数：小于5%。
5.7输出直流电压波动范围5.7.1基准误差。
稳压输出端的基准电压与额定电压的相对误差应不大于±1.5%。
5.7.2在额定负载(参照第6.2.1条)和110%额定输入电压下，稳压端输出电压，对基准电压的波动应不大于±1%。
5.7.3在额定负载(参照第6.2.1条)和80%额定输入电压下，稳压端输出电压，对基准电压的波动应不大于±1.5%。
5.7.4在轻负载(参照第6.2.2条)和110%额定输入电压下，稳压端输出电压对基准电压的波动应不大于±1.5%。
5.7.5在轻负载(参照第6.2.2条)和80%额定输入电压下，稳压端输出电压，对基准电压的波动应不大于±1%。
5.7.6运行环境温度在－5℃及＋40℃时，第5.7.2～第5.7.5条任一项的稳压端输出电压对基准电压的波动应不大于±3%。
运行环境温度在－10℃及＋50℃时，稳压端输出电压对基准电压的波动应不大于±4%。
5.7.7任何工作状况下，附加输出端输出电压对该端额定电压的变化应在－10%～＋20%范围内。
5.8直流输出电压的交流分量5.8.1在额定输入电压和输出功率下，串联稳压输出端交流分量(纹波系数)应不大于该输出端额定电压值的0.3%；开关稳压输出端交流分量(纹波系数)应不大于该输出端额定电压值的0.5%。
5.8.2在额定输入电压和输出功率下，串联稳压输出端交流分量峰—峰值(U p-p)应不大于该输出端额定电压值的1%；开关稳压输出端交流分量峰—峰值(U p-p)应不大于该输出端额定电压值的2%。
5.8.3附加输出端交流分量(纹波系数)应不大于该输出端额定电压值的3%。
5.9电源的保护5.9.1短路保护。
当稳压输出端发生短路故障，短路保护应使电源在10ms内停止工作。
5.9.2电压保护。
当稳压输出端电压偏离额定值±20%时，电压保护必须使电源在10ms内停止工作。
5.9.3附加输出回路的保护。
附加输出回路必须设置短路保护，其它保护应根据安全要求设置。
5.9.4控制回路保护。
因控制回路故障导致电源工作不正常时，该保护应在10ms内使电源停止工作。
5.9.5任一输出回路保护的动作都应及时发出中央报警信号。
5.10电源的启动5.10.1从空载到额定负载，输入电压在额定电压的80%～110%范围内，接通输入电源，逆变电源必须可靠启动。
5.10.2输出电压的稳定建立时间应不大于35ms。
5.11输入电压和负载冲击5.11.1在额定负载下(参照第6.2.1条)输入电压在80%和110%额定电压值之间交替切换，稳压端输出电压的波动应不大于±10%，电压恢复时间应不大于2ms。
5.11.2在额定输入电压和规定负载下(参照第6.2.1条)，断、合附加输出端负载，稳压端输出电压的波动应不大于±10%，电压恢复时间应不大于2ms。
5.12绝缘性能5.12.1绝缘电阻。
电源的输入回路、信号输出回路、电压输出回路对外壳之间，分别用开路电压为500V 的兆欧表测量绝缘电阻，其值应不小于10MΩ。
5.12.2介质强度。
a.电源输入回路对信号回路、电压输出回路、外壳，信号回路对输出回路和外壳，应能承受工频幅值为2000V，历时1min的介质强度试验。
b.电压输出回路对外壳应能承受工频幅值为2000V，历时lmin的介质强度试验。
c.试验过程中，应无绝缘击穿、闪络及元器件损坏现象。
5.13高频电气干扰逆变电源装置的直流电源输入回路应能承受GB6162规定的高频干扰试验，试验电源频率为1MHz和100kHz。
电压幅值：共模2500V；差模1000V的衰减振荡波。
在被试装置施加额定输入电压，输入端同时叠加干扰试验波时，装置内应无元器件损坏，其性能应符合本标准。
5.14温升当周围介质温度为40℃，电源带额定负载时，应能长期工作且无绝缘或其他元器件损坏现象发生。
5.15机械振动、冲击、碰撞、耐湿热机械振动、冲击、碰撞、耐湿热等应与配套装置的规定相符合。
6试验方法6.1试验条件试验应在第5.3条规定的正常试验大气条件下进行，试验环境的大气条件应相对稳定。
6.2输出功率分配6.2.1额定输出功率a.集成电路保护电源：＋12、－12、24V端分别接入相应额定输出功率50%、15%、35%的模拟负载。
b.晶体管分立元件保护电源：＋18、＋24V端分别接入相应额定功率50%的模拟负载，－1.5V端空载。
c.微机保护电源：＋5、＋12、－12、＋24V端分别接入相应额定功率50%、10%、5%、35%的模拟负载。
当＋12V端设计输出功率小于额定功率的10%时，应按设计指标接入负载，－12V负载按比例减小。
6.2.2轻输出负载a.集成电路保护电源：＋12V端接入相应额定输出功率15%的模拟负载，－12、＋24V 端空载。
b.晶体管分立元件保护电源：＋18V端接入相应额定输出功率15%的模拟负载，－1.5、＋24V端空载。
c.微机保护电源：＋5V端接入相应额定输出功率15%的模拟负载，±12、＋24V端空载。
6.2.3冲击负载a.集成电路保护电源：＋12、－12V端分别接入相应额定功率50%、15%的模拟负载。
＋24V85%的模拟负载。
b.晶体管分立元件保护电源：＋18V端接入相应额定输出功率50%的模拟负载。
24V端断合相应于额定输出功率85%的模拟负载。
c.微机保护电源：＋5V端接入相应额定输出功率50%的模拟负载，24V端断合相应于额定输出功率85%的模拟负载。
6.2.4当稳压输出端和附加输出端允许输出功率不能满足第6.2.1～第6.2.3条功率分配方式时，应按设计指标和实际应用方式确定模拟负载。
6.3电气试验接线图6.3.1集成电路保护电源试验接线图集成电路保护电源试验接线图见图1。
6.3.2晶体管分立元件保护电源试验接线图试验接线同第6.3.1条中的图1，其中R3为＋18V输出端模拟负载，－1.5V输出端空载。
6.3.3微机保护电源试验接线图微机保护电源试验接线图见图2。
图1图26.3.4试验接线图中的符号及用途S1——输入电源断、合开关；S2——电压切换开关；S3——冲击负荷断合开关；R1——输入电压调节滑线电阻；R2、R3、R4、R5——模拟负载电阻。
6.4试验仪器记忆示波器：1台；高精度数字万用表：1台；高频毫伏表：1台。
6.5技术性能试验6.5.1输入电压波动范围的测试按第5.7条规定的顺序和试验条件，分别测量输出电压的波动范围，测试结果应符合规定。
6.5.2直流输出电压的交流分量测量按第5.8条规定的试验条件，测量输出直流电压的交流分量，测量结果应符合规定。
6.5.3电源保护性能试验按第5.9条规定的逐项进行电源各种保护功能和报警信号的检查。
6.5.4电源启动性能按第5.10条规定的试验条件，进行电源启动性能检验。
6.5.5输入电压和负载冲击试验按第5.11条规定的试验条件，进行输入电压和负载冲击试验，试验过程中，输出电压波动及电压恢复时间应符合本标准。
6.6绝缘性能试验按DL478第4.6条的规定进行绝缘电阻和介质强度试验，试验结果应符合第5.12条的规定。
6.7电气干扰试验根据第5.13条的规定，按GB6162的试验方法，进行高频电气干扰试验，试验后进行复测。
6.8温升试验按第5.14条规定的试验条件和要求，进行温升试验，试验后进行复查。
6.9振动、冲击、碰撞、潮湿试验振动、冲击、碰撞、潮湿性能应符合配套装置的规定，与配套装置一起进行相应试验。
6.10温度贮存试验温度贮存试验应按GB7261第22章的规定进行，严酷等级采用第22.2.1条方法1。
低温温度：-25℃；高温温度：+70℃；循环次数：1次；每一温度下试验持续时间：3h；从低温转为高温的转换时间：2～3min。
试验后，装置的电气性能应满足第5.4条的规定。
7检验规则应符合配套装置的检验规则并与配套装置一起进行试验。
8标志、包装、运输、贮存应与配套装置统一考虑并符合相应规定。
_____________________附加说明；本标准由中华人民共和国电力工业部提出。
本标准由全国静态继电保护标准化分技术委员会归口。
