《继电保护和电网安全自动装置检验规程》试题及答案

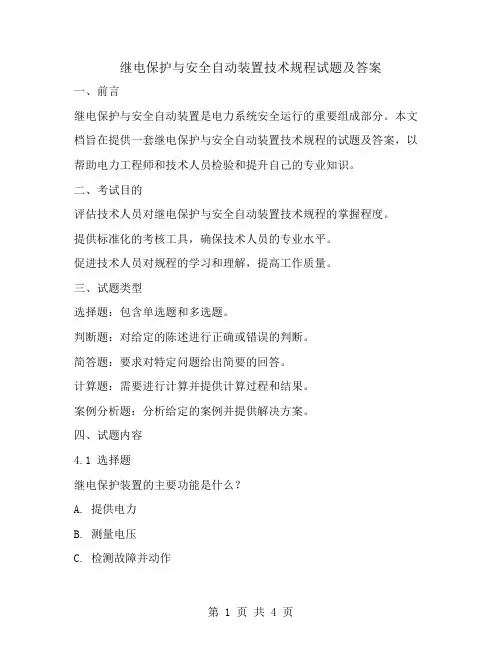

继电保护与安全自动装置技术规程试题及答案一、前言继电保护与安全自动装置是电力系统安全运行的重要组成部分。

本文档旨在提供一套继电保护与安全自动装置技术规程的试题及答案，以帮助电力工程师和技术人员检验和提升自己的专业知识。

二、考试目的评估技术人员对继电保护与安全自动装置技术规程的掌握程度。

提供标准化的考核工具，确保技术人员的专业水平。

促进技术人员对规程的学习和理解，提高工作质量。

三、试题类型选择题：包含单选题和多选题。

判断题：对给定的陈述进行正确或错误的判断。

简答题：要求对特定问题给出简要的回答。

计算题：需要进行计算并提供计算过程和结果。

案例分析题：分析给定的案例并提供解决方案。

四、试题内容4.1 选择题继电保护装置的主要功能是什么？A. 提供电力B. 测量电压C. 检测故障并动作D. 控制电源开关答案：C安全自动装置的作用包括以下哪项？A. 提高电力供应的稳定性B. 降低电力成本C. 仅在故障时工作D. 以上都是答案：A4.2 判断题所有继电保护装置都应具备自检功能。

（正确/错误）答案：正确安全自动装置不需要定期维护。

（正确/错误）答案：错误4.3 简答题简述继电保护装置的基本原理。

答案：继电保护装置的基本原理是通过检测电力系统中的电流、电压等参数的变化，一旦检测到异常，立即发出信号，使断路器动作，切断故障部分，以保护电力系统的安全稳定运行。

4.4 计算题如果某电力线路的额定电流为100A，故障电流为1200A，请计算继电保护装置的动作时间（假设动作时间为故障电流的1.5倍）。

答案：动作时间 = 1200A * 1.5 = 1800秒（示例答案，实际应根据具体规程计算）4.5 案例分析题某变电站在运行中突然发生故障，请描述如何使用安全自动装置进行故障处理。

答案：首先，应立即检查故障报警信号，确认故障类型和位置。

然后，根据故障类型启动相应的安全自动装置，如断路器或隔离开关，切断故障部分。

同时，记录故障信息，为后续分析提供数据支持。

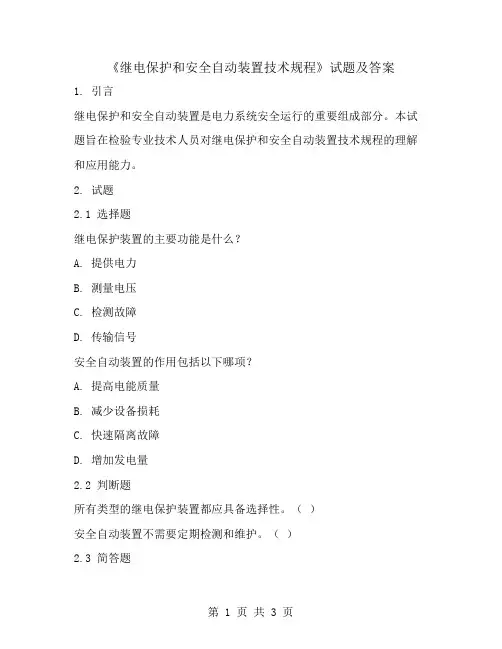

《继电保护和安全自动装置技术规程》试题及答案1. 引言继电保护和安全自动装置是电力系统安全运行的重要组成部分。

本试题旨在检验专业技术人员对继电保护和安全自动装置技术规程的理解和应用能力。

2. 试题2.1 选择题继电保护装置的主要功能是什么？A. 提供电力B. 测量电压C. 检测故障D. 传输信号安全自动装置的作用包括以下哪项？A. 提高电能质量B. 减少设备损耗C. 快速隔离故障D. 增加发电量2.2 判断题所有类型的继电保护装置都应具备选择性。

（）安全自动装置不需要定期检测和维护。

（）2.3 简答题简述继电保护装置的分类及其各自的特点。

说明安全自动装置在电力系统中的应用及其重要性。

2.4 计算题假设一个电力系统中，某条线路的继电保护装置设定了时间-电流特性曲线，请根据给定的数据计算在特定故障电流下的保护动作时间。

2.5 案例分析题给出一个具体的电力系统故障案例，要求分析故障原因，并说明继电保护和安全自动装置是如何动作以保护系统的。

3. 答案2.1 选择题正确答案：C. 检测故障正确答案：C. 快速隔离故障2.2 判断题答案：错误。

解释：继电保护装置应具备选择性，以确保故障时只隔离故障部分，不影响其他正常运行的部分。

答案：错误。

解释：安全自动装置需要定期检测和维护，以确保其在需要时能够可靠地动作。

2.3 简答题答案要点：过电流保护：用于检测过电流故障，具有快速动作的特点。

差动保护：用于变压器或发电机的内部故障检测，具有高选择性和快速性。

距离保护：基于故障点与保护装置之间的距离来动作，适用于长距离输电线路。

答案要点：安全自动装置能够快速响应系统故障，自动隔离故障部分，防止故障扩大。

在电力系统中，安全自动装置如自动重合闸、自动切机等，可以提高系统的稳定性和可靠性。

2.4 计算题答案：根据时间-电流特性曲线，结合给定的故障电流值，利用公式计算保护动作时间。

2.5 案例分析题答案：根据案例具体情况，分析故障原因，说明继电保护和安全自动装置的动作逻辑和效果。

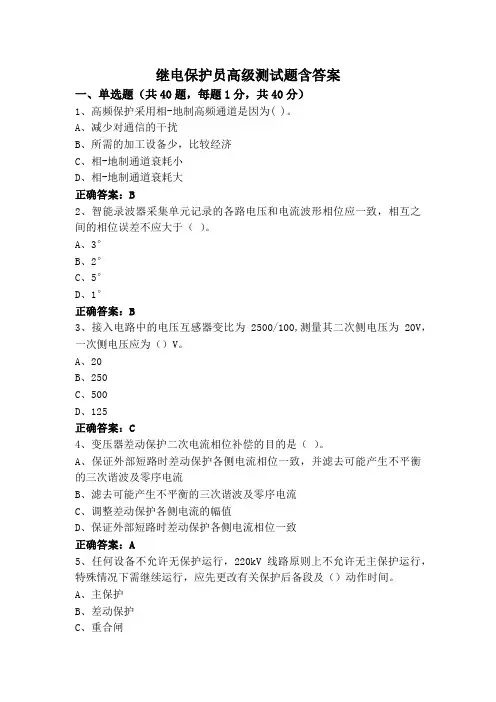

继电保护员高级测试题含答案一、单选题（共40题，每题1分，共40分）1、高频保护采用相-地制高频通道是因为( )。

A、减少对通信的干扰B、所需的加工设备少，比较经济C、相-地制通道衰耗小D、相-地制通道衰耗大正确答案：B2、智能录波器采集单元记录的各路电压和电流波形相位应一致，相互之间的相位误差不应大于（）。

A、3°B、2°C、5°D、1°正确答案：B3、接入电路中的电压互感器变比为2500/100,测量其二次侧电压为20V，一次侧电压应为（）V。

A、20B、250C、500D、125正确答案：C4、变压器差动保护二次电流相位补偿的目的是（）。

A、保证外部短路时差动保护各侧电流相位一致，并滤去可能产生不平衡的三次谐波及零序电流B、滤去可能产生不平衡的三次谐波及零序电流C、调整差动保护各侧电流的幅值D、保证外部短路时差动保护各侧电流相位一致正确答案：A5、任何设备不允许无保护运行，220kV线路原则上不允许无主保护运行，特殊情况下需继续运行，应先更改有关保护后备段及（）动作时间。

A、主保护B、差动保护C、重合闸D、零序保护正确答案：C6、220kV采用单相重合闸的线路使用母线电压互感器。

事故前负荷电流700A，单相故障双侧选跳故障相后，按保证100欧过渡电阻整定的方向零序Ⅳ段在此非全相过程中（）。

A、虽零序方向继电器动作，但零序电流继电器不动作，故Ⅳ段不出口B、零序方向继电器会动作，零序电流继电器也动作，故Ⅳ段可出口C、虽零序电流继电器动作，但零序方向继电器不动作，故Ⅳ段不出口D、零序方向继电器动作，零序电流继电器也动作，但Ⅳ段不会出口正确答案：D7、本线路的限时电流速断保护与下级线路瞬时电流速断保护范围有重叠区，当在重叠区发生故障时由（）A、均不动作B、均动作跳闸C、本线路的限时电流速断保护跳闸D、由下级线路瞬时电流速断保护正确答案：D8、变压器差动保护差动继电器内的平衡线圈消除哪一种不平衡电流( )。

继电保护练习题（含答案）一、判断题（共100题，每题1分，共100分）1.母线差动保护的暂态不平衡电流比稳态不平衡电流小。

A、正确B、错误正确答案：B2.距离保护第I段的保护范围，一般是被保护线路的一半。

A、正确B、错误正确答案：B3.无功电流和电压产生的功率称为无功功率，用Q表示。

A、正确B、错误正确答案：A4.经本单位批准允许单独巡视高压设备的人员巡视高压设备时，如果确因工作需要，可临时移开或越过遮栏，事后应立即恢复。

A、正确B、错误正确答案：B5.同步发电机励磁绕组加反向直流电流，转子的转向不变，则定子三相交流电动势的相序变为负序。

A、正确B、错误正确答案：B6.在安装RCS9700数据库时，若系统中配置了多台数据库服务器，则“备数据源计算机名”和“主数据源计算机名”应不同。

A、正确B、错误正确答案：A7.国家电网生技[2005]172号《直流电源系统运行规范》规定，交流电源突然中断，直流母线应连续供电，电压波动应不大于额定电压的10％。

A、正确B、错误正确答案：A8.D/A的含义是模数转换。

A、正确B、错误正确答案：B9.对于单端带电的切换压板，在压板断开情况下，活动端可以带电。

A、正确B、错误正确答案：B10.现场使用的安全工器具应符合有关要求。

A、正确B、错误正确答案：B11.3/2开关接线方式的一串中的中间断路器拒动，应将该串两个边断路器跳开即可。

A、正确B、错误正确答案：B12.在机房中应配备专用工业空调，房间内的湿度要控制在适宜范围20%~30%以内，如果房间内过于干燥，就会容易产生静电，对处于弱电环境下运行的设备不利。

A、正确B、错误正确答案：B13.二进制计数中各位的基是2，不同数位的权是2的幂。

A、正确B、错误正确答案：A14.设备安装施工中的接线图主要是指单元接线图。

A、正确B、错误正确答案：B15.零序网中零序电流的流通情况，与网络结构，特别是变压器的接线方式及中性点接地情况有密切的关系。

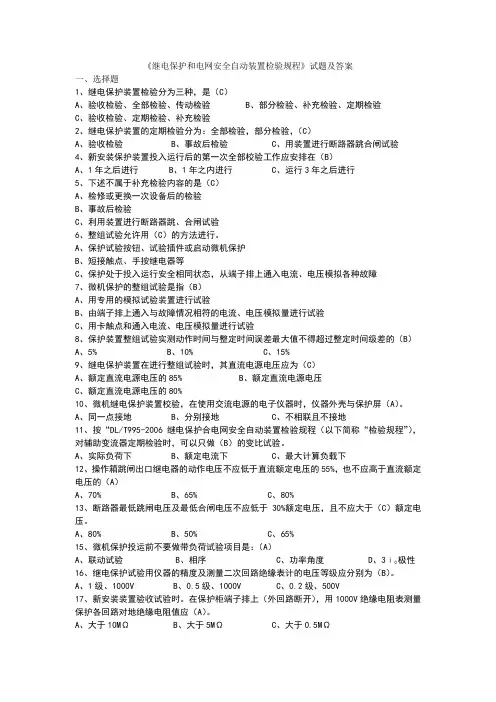

《继电保护和电网安全自动装置检验规程》试题及答案一、选择题1、继电保护装置检验分为三种，是（C）A、验收检验、全部检验、传动检验B、部分检验、补充检验、定期检验C、验收检验、定期检验、补充检验2、继电保护装置的定期检验分为：全部检验，部分检验，（C）A、验收检验B、事故后检验C、用装置进行断路器跳合闸试验4、新安装保护装置投入运行后的第一次全部校验工作应安排在（B）A、1年之后进行B、1年之内进行C、运行3年之后进行5、下述不属于补充检验内容的是（C）A、检修或更换一次设备后的检验B、事故后检验C、利用装置进行断路器跳、合闸试验6、整组试验允许用（C）的方法进行。

A、保护试验按钮、试验插件或启动微机保护B、短接触点、手按继电器等C、保护处于投入运行安全相同状态，从端子排上通入电流、电压模拟各种故障7、微机保护的整组试验是指（B）A、用专用的模拟试验装置进行试验B、由端子排上通入与故障情况相符的电流、电压模拟量进行试验C、用卡触点和通入电流、电压模拟量进行试验8、保护装置整组试验实测动作时间与整定时间误差最大值不得超过整定时间级差的（B）A、5%B、10%C、15%9、继电保护装置在进行整组试验时，其直流电源电压应为（C）A、额定直流电源电压的85%B、额定直流电源电压C、额定直流电源电压的80%10、微机继电保护装置校验，在使用交流电源的电子仪器时，仪器外壳与保护屏（A）。

A、同一点接地B、分别接地C、不相联且不接地11、按“DL/T995-2006继电保护合电网安全自动装置检验规程（以下简称“检验规程”），对辅助变流器定期检验时，可以只做（B）的变比试验。

A、实际负荷下B、额定电流下C、最大计算负载下12、操作箱跳闸出口继电器的动作电压不应低于直流额定电压的55%，也不应高于直流额定电压的（A）A、70%B、65%C、80%13、断路器最低跳闸电压及最低合闸电压不应低于30%额定电压，且不应大于（C）额定电压。

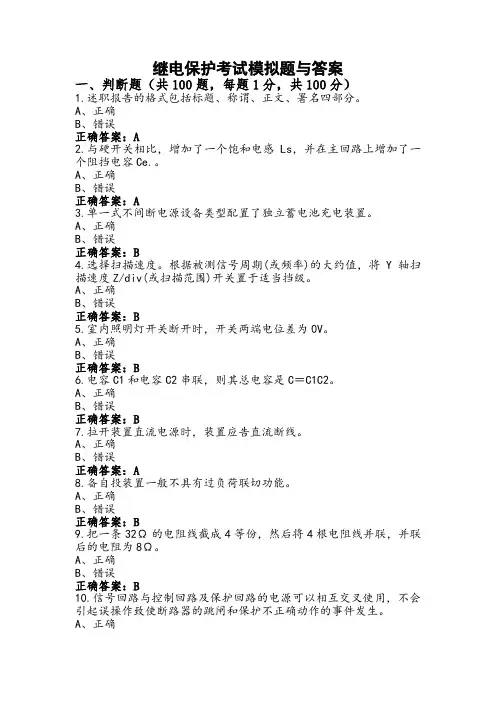

继电保护考试模拟题与答案一、判断题（共100题，每题1分，共100分）1.述职报告的格式包括标题、称谓、正文、署名四部分。

A、正确B、错误正确答案：A2.与硬开关相比，增加了一个饱和电感Ls，并在主回路上增加了一个阻挡电容Ce.。

A、正确B、错误正确答案：A3.单一式不间断电源设备类型配置了独立蓄电池充电装置。

A、正确B、错误正确答案：B4.选择扫描速度。

根据被测信号周期(或频率)的大约值，将Y轴扫描速度Z/div(或扫描范围)开关置于适当挡级。

A、正确B、错误正确答案：B5.室内照明灯开关断开时，开关两端电位差为0V。

A、正确B、错误正确答案：B6.电容C1和电容C2串联，则其总电容是C＝C1C2。

A、正确B、错误正确答案：B7.拉开装置直流电源时，装置应告直流断线。

A、正确B、错误正确答案：A8.备自投装置一般不具有过负荷联切功能。

A、正确B、错误正确答案：B9.把一条32Ω的电阻线截成4等份，然后将4根电阻线并联，并联后的电阻为8Ω。

A、正确B、错误正确答案：B10.信号回路与控制回路及保护回路的电源可以相互交叉使用，不会引起误操作致使断路器的跳闸和保护不正确动作的事件发生。

A、正确B、错误正确答案：B11.比较测量法，就是用一己知的标准电压波形与被测电压波形进行比较求得被测电压值。

调节的被测电压输出幅度，使它显示与被测电压相同的幅度。

此时，标准电压的输出幅度等于被测电压的幅度。

A、正确B、错误正确答案：B12.任何电路的电源频率高于谐振频率时，电路都呈感性.电源频率低于谐振频率时，电路都呈容性。

A、正确B、错误正确答案：B13.变压器的复合电压方向过流保护中，三侧的复合电压接点并联是为了提高该保护的动作可靠性。

A、正确B、错误正确答案：B14.电压互感器二次侧自动开关瞬时脱扣器的动作电流，应按大于电压互感器二次回路的最大短路电流来整定。

A、正确B、错误正确答案：B15.在蓄电池组中允许有部分电池承担额外负荷的现象。

《继电保护和电网安全自动装置检验规程》试题及答案一、选择题1、继电保护装置检验分为三种，是（C）A、验收检验、全部检验、传动检验B、部分检验、补充检验、定期检验C、验收检验、定期检验、补充检验2、继电保护装置的定期检验分为：全部检验，部分检验，（C）A、验收检验B、事故后检验C、用装置进行断路器跳合闸试验4、新安装保护装置投入运行后的第一次全部校验工作应安排在（B）A、1年之后进行B、1年之内进行C、运行3年之后进行5、下述不属于补充检验内容的是（C）A、检修或更换一次设备后的检验B、事故后检验C、利用装置进行断路器跳、合闸试验6、整组试验允许用（C）的方法进行。

A、保护试验按钮、试验插件或启动微机保护B、短接触点、手按继电器等C、保护处于投入运行安全相同状态，从端子排上通入电流、电压模拟各种故障7、微机保护的整组试验是指（B）A、用专用的模拟试验装置进行试验B、由端子排上通入与故障情况相符的电流、电压模拟量进行试验C、用卡触点和通入电流、电压模拟量进行试验8、保护装置整组试验实测动作时间与整定时间误差最大值不得超过整定时间级差的（B）A、5%B、10%C、15%9、继电保护装置在进行整组试验时，其直流电源电压应为（C）A、额定直流电源电压的85%B、额定直流电源电压C、额定直流电源电压的80%10、微机继电保护装置校验，在使用交流电源的电子仪器时，仪器外壳与保护屏（A）。

A、同一点接地B、分别接地C、不相联且不接地11、按“DL/T995-2006继电保护合电网安全自动装置检验规程（以下简称“检验规程”），对辅助变流器定期检验时，可以只做（B）的变比试验。

A、实际负荷下B、额定电流下C、最大计算负载下12、操作箱跳闸出口继电器的动作电压不应低于直流额定电压的55%，也不应高于直流额定电压的（A）A、70%B、65%C、80%13、断路器最低跳闸电压及最低合闸电压不应低于30%额定电压，且不应大于（C）额定电压。

继电保护考试题（含答案）一、单选题（共100题，每题1分，共100分）1.母线充电保护（）。

A、利用母联断路器给另一母线充电的保护B、只是在母线充电时才投入使用，因此，属于后备保护的一种C、母线故障的后备保护D、是指利用母线上任一断路器给母线充电的保护正确答案：A2.绝缘监视装置给出信号后，用（，方法查找故隊线路，因此该装置适用子（情况。

A、检测零序电流，出线多B、依次拉闸，出线少C、依次拉闸，出线多D、检测零序电压，出线少正确答案：B3.同期继电器是反映母线电压和线路电压的（）重合闸。

A、幅值之差B、相位之差C、矢量之差D、以上都不对正确答案：C4.（）的出现，是接地故障区别于正常运行、过负荷、系统振荡及相间短路的基本特征A、短路电流B、正序分量C、负序分量D、零序分量正确答案：D5.阻抗继电器中受振荡影响最小的是（A、全阻抗继电器B、方向阻抗继电器C、功率方向继电器D、椭圆特性阻抗继电器正确答案：D6.双母线的电流差动保护，当故障发生在母联断路器与母联TA之间时出现动作死区，此时应该（）A、启动远方跳闸B、启动母联失灵（或死区）保护C、启动失灵保护远方及远方跳闸D、启动母联电流相位比较式母线差动保护正确答案：B7.采用90°接线的功率方向继电器，是采用( ）作为参考量去判断电流相位的。

A、零序电压B、非故障相间电压C、非故障相电流D、故障相电压正确答案：B8.在电力系统中，采用快速保护、自动重合闸装置、自动按频率减负荷装置等都是保证(）的重要措施。

A、保护的灵敏性B、保护的可靠性C、系统稳定D、保证负荷在故障时不停电正确答案：C9.电力系统继电保护是反映线路的（），并且动作于断路器跳闸将故障切除A、故障B、正常运行状态C、过负荷D、异常运行状态正确答案：A10.中性点不按地电网的单相找地故障出现较多时，为反应单相接地故障，常买用（）A、零序电流保护B、零序功率方向保护C、零序电压保护D、绝缘监视装置正确答案：A11.比率制动保护中设置比率制动的原因是（A、提高保护动作速度B、使继电器动作电流随外部不平衡电流增加而提高C、使继电器动作电流不随外部不平衡电沆增加而提高D、提高内部故障时保护动作的可靠性正确答案：B12.下面的说法中正确的是(）A、系统发生振荡时电流和电压值都往复摆动，并且三相严重不对称B、零序电流保护在电网发生振荡时容易误动作C、有一电流保护其动作时限为D、距离保护在系统发生振荡时容易误动作，所以系统发生振荡时应断开距离保护投退连正确答案：C13.从滅小系统振荡的影响出发,距离保护的测量元件应采用（，阻抗继电器。

一、填空题1.继电保护安全运行分析以月为周期进行，对重大问题应立即组织专题分析。

2.继电保护发生不正确动作时，立即组织调查分析，制定防范措施并整改。

3.继电保护发现严重隐患时，立即组织分析，查明原因，制定防范措施并整改。

4.继电保护发现一般隐患时，尽快组织分析，积极采取对策，防止隐患扩大。

5.保护安全隐患和安全生产工作情况、继电保护运行情况的分析应在次月第3个工作日前完成。

6.保护动作，应及时查看动作设备和故障录波器动作报告，检查、判断设备动作行为是否正确。

7.投运率分析，要重点从装置、通道和外部因素三个大的方面分析，制定针对性整改措施。

8.区调定期发布调管范围内允许入网的微机保护软件有效版本。

9.微机保护软件应包含软件版本号、校验码及程序生成时间共同构成软件版本的确定标识，以便于现场查对。

10.220千伏及以上系统的微机保护入网运行前必须经国家权威机构检测合格。

检测报告应注明被检测微机保护的完整软件版本信息。

11.各级继电保护机构在微机保护的招投标、订货及验收过程中均应明确微机保护的软件版本。

12.在发生继电保护设备缺陷后3个工作日内，相关单位应在继电保护统计分析及运行管理系统填写继电保护缺陷记录，24小时内仍无法消除的严重和危急缺陷，运行单位应立即向区调继电保护处电话汇报，必要时以传真件或电子邮件形式进行汇报，并做好预防措施。

13.机组涉网保护（不含零序保护）的定值由有关调度运行方式部门负责管理。

14.交界面继电保护定值整定应依据有关国家标准及规程、规定要求。

原则上，局部电网应服从整个电网，下级电网服从上一级电网，可能条件下尽量照顾局部电网和下级电网的需要。

15.调度部门负责向发电企业及重要用户提供保护定值整定所需有关参数，主要包括母线等值阻抗、发变组对出线正序、零序分支系数等。

16.110kV以上系统计算所需的设备及线路参数应采用实测值。

17.继电保护定值通知单（以下简称定值单）实行三级或四级责任制，定值单经计算人、校核人、审核人、批准人签字并盖有继电保护部门整定计算专用章方能生效。

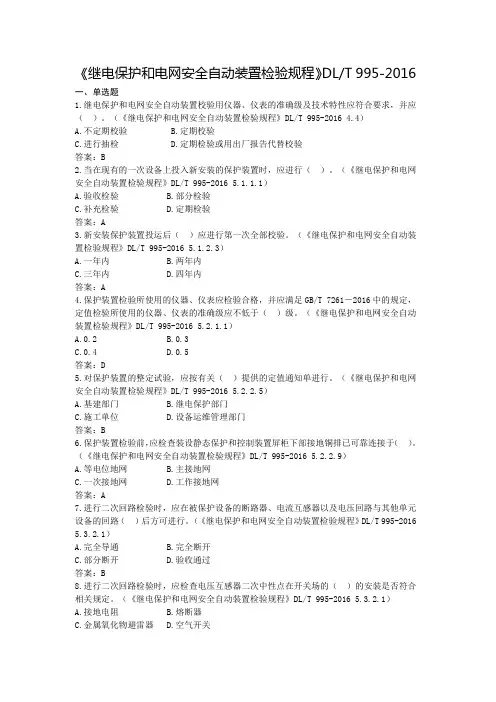

《继电保护和电网安全自动装置检验规程》DL/T 995-2016一、单选题1.继电保护和电网安全自动装置校验用仪器、仪表的准确级及技术特性应符合要求，并应（）。

（《继电保护和电网安全自动装置检验规程》DL/T 995-2016 4.4）A.不定期校验B.定期校验C.进行抽检D.定期检验或用出厂报告代替校验答案：B2.当在现有的一次设备上投入新安装的保护装置时，应进行（）。

（《继电保护和电网安全自动装置检验规程》DL/T 995-2016 5.1.1.1）A.验收检验B.部分检验C.补充检验D.定期检验答案：A3.新安装保护装置投运后（）应进行第一次全部校验。

（《继电保护和电网安全自动装置检验规程》DL/T 995-2016 5.1.2.3）A.一年内B.两年内C.三年内D.四年内答案：A4.保护装置检验所使用的仪器、仪表应检验合格，并应满足GB/T 7261－2016中的规定，定值检验所使用的仪器、仪表的准确级应不低于（）级。

（《继电保护和电网安全自动装置检验规程》DL/T 995-20165.2.1.1）A.0.2B.0.3C.0.4D.0.5答案：D5.对保护装置的整定试验，应按有关（）提供的定值通知单进行。

（《继电保护和电网安全自动装置检验规程》DL/T 995-2016 5.2.2.5）A.基建部门B.继电保护部门C.施工单位D.设备运维管理部门答案：B6.保护装置检验前，应检查装设静态保护和控制装置屏柜下部接地铜排已可靠连接于（）。

（《继电保护和电网安全自动装置检验规程》DL/T 995-2016 5.2.2.9）A.等电位地网B.主接地网C.一次接地网D.工作接地网答案：A7.进行二次回路检验时，应在被保护设备的断路器、电流互感器以及电压回路与其他单元设备的回路（）后方可进行。

（《继电保护和电网安全自动装置检验规程》DL/T 995-20165.3.2.1）A.完全导通B.完全断开C.部分断开D.验收通过答案：B8.进行二次回路检验时，应检查电压互感器二次中性点在开关场的（）的安装是否符合相关规定。

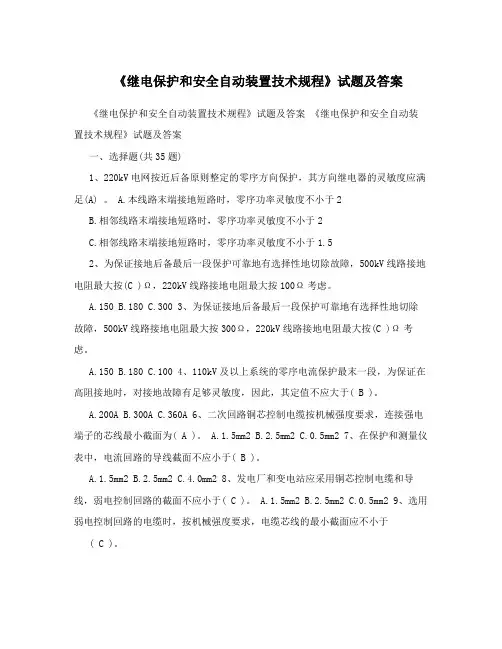

《继电保护和安全自动装置技术规程》试题及答案《继电保护和安全自动装置技术规程》试题及答案《继电保护和安全自动装置技术规程》试题及答案一、选择题(共35题)1、220kV电网按近后备原则整定的零序方向保护，其方向继电器的灵敏度应满足(A) 。

A.本线路末端接地短路时，零序功率灵敏度不小于2B.相邻线路末端接地短路时，零序功率灵敏度不小于2C.相邻线路末端接地短路时，零序功率灵敏度不小于1.52、为保证接地后备最后一段保护可靠地有选择性地切除故障，500kV线路接地电阻最大按(C )Ω，220kV线路接地电阻最大按100Ω考虑。

A.150B.180C.300 3、为保证接地后备最后一段保护可靠地有选择性地切除故障，500kV线路接地电阻最大按300Ω，220kV线路接地电阻最大按(C )Ω考虑。

A.150B.180C.100 4、110kV及以上系统的零序电流保护最末一段，为保证在高阻接地时，对接地故障有足够灵敏度，因此，其定值不应大于( B )。

A.200AB.300AC.360A 6、二次回路铜芯控制电缆按机械强度要求，连接强电端子的芯线最小截面为( A )。

A.1.5mm2 B.2.5mm2 C.0.5mm2 7、在保护和测量仪表中，电流回路的导线截面不应小于( B )。

A.1.5mm2B.2.5mm2C.4.0mm2 8、发电厂和变电站应采用铜芯控制电缆和导线，弱电控制回路的截面不应小于( C )。

A.1.5mm2 B.2.5mm2 C.0.5mm2 9、选用弱电控制回路的电缆时，按机械强度要求，电缆芯线的最小截面应不小于( C )。

A.5mm2B.1mm2C.0.5mm2 10、芯线截面为4mm2 的控制电缆，其电缆芯数不宜超过( A )芯。

A.10 B.14 C.6 11、在电压回路最大负荷时，保护和自动装置的电压降不得超过其额定电压的( B ) A.2% B.3% C.5% 12、高压断路器控制回路中防跳继电器的动作电流应小于断路器跳闸电流的( A )，线圈压降应小于10%额定电压。

2024年继电保护考试题及答案(完整版)1、【判断题】变压器油箱外故障包括绕组间的线间故障、引出线的套管闪络故障及套管破碎通过外壳发生的单相接地故障等。

(×)2、【判断题】过电压维电器的动作、返回过程与电流继电器相同。

(√)3、【判断题】当通过电流继电渊的电流大于动作电流时,继电器动作,动合触点闭合。

(√)4、【判断题】重合仲I成功率计匏为重合仲I失败次数除以重合网应该动作的总次数的百分数。

(×)5、【判断题】电力系统短路中发生单相短路的儿率最大。

(√)6、【判断题】低压配电网中中性线的代号为N°(√)7、【判断网】断路器位贸信号中，当断路器被自动重合闸动作合闸时红灯闪。

8、【判断题】备用电源自动投入装置工作时，备用电源投入到持续性故障上，备用电源断路器将加速断开。

(√)9、【判断题】当电气装置或设备发生火灾或引燃附近可燃物时，首先要切断电源。

(J)10、【判断题】变压器气体保护的主要元件是电流继电器∙(×)II、【判断题】电压继电器在继电保护装置中反应电压变化而动作。

(J)12、【判断题】变电站中将交流一次侧高电压转换成：次电压,供给控制、测量、保护等二次设备使用的电气设备是电流互感器。

＜X）13、【判断题】继电保护动作时将故障部分切除，使非故障部分继续运行,停电范围尽可能小,这是指保护具有较好的可靠性.（X）14、【判断题】电动机过热保护由过热告警、过热跳闸、过热禁止再起动构成。

（√）15、【判断题】备用电源自动投入装置应保证工作电源断开后，工作线路才能投入。

（X）16、【判断题】自动重合闸实质上是通过将非正常跳开的断路涔试探性合闸，实现线路上发生永久性故障时臼动恢第运行。

（X）17、【判断题】外部故障时变压器差动保护中，流入差动继电泯的电流为不平衡电流。

（J）18、【判断腿】变压器正常运行时励磁电潦一般约为变压器额定电流的68倍。

（X）19、【判断题】按功能模块设计,采用主从CPU协同工作方式,各功能模块之间无通讯，由监控主机与各功能了•系统通讯的方式称为集中式变电站自动化系统。

《继电保护和电网安全自动装置检验规程》试题及答案一、选择题1、继电保护装置检验分为三种，是（C）A、验收检验、全部检验、传动检验B、部分检验、补充检验、定期检验C、验收检验、定期检验、补充检验2、继电保护装置的定期检验分为：全部检验，部分检验，（C）A、验收检验B、事故后检验C、用装置进行断路器跳合闸试验4、新安装保护装置投入运行后的第一次全部校验工作应安排在（B）A、1年之后进行B、1年之内进行C、运行3年之后进行5、下述不属于补充检验内容的是（C）A、检修或更换一次设备后的检验B、事故后检验C、利用装置进行断路器跳、合闸试验6、整组试验允许用（C）的方法进行。

A、保护试验按钮、试验插件或启动微机保护B、短接触点、手按继电器等C、保护处于投入运行安全相同状态，从端子排上通入电流、电压模拟各种故障7、微机保护的整组试验是指（B）A、用专用的模拟试验装置进行试验B、由端子排上通入与故障情况相符的电流、电压模拟量进行试验C、用卡触点和通入电流、电压模拟量进行试验8、保护装置整组试验实测动作时间与整定时间误差最大值不得超过整定时间级差的（B）A、5%B、10%C、15%9、继电保护装置在进行整组试验时，其直流电源电压应为（C）A、额定直流电源电压的85%B、额定直流电源电压C、额定直流电源电压的80%10、微机继电保护装置校验，在使用交流电源的电子仪器时，仪器外壳与保护屏（A）。

A、同一点接地B、分别接地C、不相联且不接地11、按“DL/T995-2006继电保护合电网安全自动装置检验规程（以下简称“检验规程”），对辅助变流器定期检验时，可以只做（B）的变比试验。

A、实际负荷下B、额定电流下C、最大计算负载下12、操作箱跳闸出口继电器的动作电压不应低于直流额定电压的55%，也不应高于直流额定电压的（A）A、70%B、65%C、80%13、断路器最低跳闸电压及最低合闸电压不应低于30%额定电压，且不应大于（C）额定电压。

继电保护检修练习题库与参考答案一、单选题（共50题，每题1分，共50分）K绝缘监测仪遭受交流入侵,处理方法错误的是（一）。

A、A.首先要将侵入的交流电源排除B、B.更换低频信号隔离变压器C、C.首先进行直流接地精度的调试D、D.更换耦合电容器正确答案：C2、某一正弦交流电的表达式i=Imsin（3t+e0）=IXsindOOOt+30o）A,则其有效值I=（—）AoA^A.0.5B、B.0.707C、C.1.414D、D.2.828正确答案：B3、阀控式蓄电池充电采用定电流、恒电压的两阶段充电方式，充电时间最长不超过（—）。

A、Λ.12hB、B.24hC、C.36hD、D.48h正确答案：B4、直流系统过电压故障处理方法，应首先（一）。

A、Λ.检查模块的告警信号B、B.将此模块退出运行C、C.更换此电源模块D、D.将充电装置退出运行正确答案：A5、高压室的钥匙至少应有（一）,由运行人员负责保管，按值移交。

A、Λ.三把B、B.四把C>C.五把正确答案：A6、手车式断路器无论在工作位置还是在试验位置A、A.机械联锁B、B.电气联锁C、C.逻辑联锁D、D.不需联锁正确答案：A7、已知R=3Q,X1=5Ω,XC=IΩ,将它们串联连接时，总阻抗Z等于（）oA、A.9QB、B.7ΩC、C.5QD、D.IQ正确答案：C8、作业人员因故间断电气工作连续（一）月以上者，应重新学习《安规》，并经考试合格后，方能恢复工作。

A、A.一月B、B.三月C、C.六月D、D十二月正确答案：B9、在R1串联的交流电路中，阻抗的模Z是（—）。

A、A.R+XB、B.（R+X）2C、C.R2+X2D、D.√（R2+X2）正确答案：D10、蓄电池放电时电压下降过早的原因不包括（一）。

A、A.电解液的密度和温度低于正常值B、B.电解液不足C、C.极板硫化及隔离物的内阻大D、D极板弯曲正确答案：D11、中性点经消弧线圈接地系统，应运行于（一）状态。

继电保护试题 1题 号 一 二 三 四 五 六 总 分 审核分 得 分 阅 卷一、判断题（每题0.5分，共30题15分） 1、 对220kV 及以上电网不宜选用全星形自耦变压器,以免恶化接地故障后备保护的运行整定。

（√）2、 在同一套保护装置中，闭锁、起动、方向判别和选相等辅助元件的动作灵敏度，应小于所控制的测量、判别等主要元件的动作灵敏度。

（×）3、 继电保护装置检验分为验收检验、定期检验和事故检验三种。

（×）4、 继电保护装置试验所用仪表的精确度应为0.2级。

（x ）5、 在保护和测量仪表中，电流回路的导线截面不应小于4mm 2。

（×）6、 需要变更工作成员时，必须经过工作票签发人同意。

（×）7、 保护装置的二次接线变动时或改动时，应严防寄生回路的存在。

没用的线必须切除。

变动直流二次回路后，应进行相应传动试验，还必须模拟各种故障进行整组试验。

（×）8、 跳闸出口继电器的动作电压一般应为额定电压的50%----70% 。

（√）9、 工作票签发人可以兼任该项工作的工作负责人。

（×）10、暂态稳定是指电力系统受到小的扰动（如负荷和电压较小的变化）后，能自动地恢复到原来运行状态的能力。

（×）11、测定保护装置整定的动作时间为自向保护屏通入模拟故障分量起至断路器跳闸为止的全部时间。

（x ）12、为了使用户停电时间尽可能短，备用电源自动投入装置可以不带时限。

（×）13、在全部停电或部分停电的电气设备上工作，经值班员执行停电和验电后，可以不再装设接地线，悬挂标示牌和装设遮栏。

（×）14、当需将保护的电流输入回路从电流互感器二次侧断开时,必须有专人监护,使用绝缘工具, 并站在绝缘垫上，断开电流互感器二次侧后，便用短路线妥善可靠地短接电流互感器二次绕组。

（×） 15、助增电流的存在，使距离保护的测量阻抗增大，保护范围缩短。

题目一二三四总分分数说明：1.请在密封线左侧填写姓名及单位，在试卷规定位置上填写答案。

2.考试形式为闭卷，参试人员不得携带书籍、资料和纸张进入考场。

答卷用圆珠笔或钢笔，字迹要工整。

试卷上除答案外，不得做任何其它标记，否则试卷作废。

3.试题中“反措要点”指原电力工业部1994年颁发的《电力系统继电保护及安全自动装置反事故措施要点》4.试题中“检验条例”指原水利电力部发《继电保护及电网安全自动装置检验条例》一、填空题（在下列各题的空格内填入恰当的内容，共30分，每题1分）：1.继电保护现场工作时，其工作人员不得少于2人。

2.在一次设备运行而停用部分保护进行工作时，应特别注意断开不经连接片的跳、合闸线及与运行设备安全有关的连线。

3.330KV设备带电时的安全距离为 4 米。

4.在电气设备上工作时，保证安全的组织措施有工作票制度、工作许可制度、工作监护制度及工作间断、转移和终结制度。

5.测量保护交流回路对地绝缘电阻时，应使用1000V摇表，绝缘电阻阻值应大于10M欧姆。

6.继电保护人员在输入定值时，应停用整套微机继电保护装置。

7.微机继电保护装置程序更换应严格按主管调度继电保护专业部门签发的程序变更通知执行。

8.继电保护交流电流回路导线的截面积应不小于 2.5 MM2。

9.实际工作中，只能用整组试验的方法检验保护回路和整定值的正确性。

10.继电保护装置试验所用仪表的精度应为0.5级。

11.信号回路应有专用熔断器供电，不得与其它回路混用。

12.在带电的CT二次回路上工作,短接CT二次绕组时,必须使用短路片或短路线,短接应妥善可靠。

严禁用导线缠饶。

13.高频保护投入运行时，以能开始保证保护可靠工作的收信电平值为基值，保护的收信电平裕量不得低于8.68dB。

14.电压互感器二次回路通电试验时，为防止二次侧向一次侧反充电，应将二次回路断开，还应取下一次熔断器（保险）或断开隔离开关。

15.保护跳闸连接片开口端应装在上方，接断路器的跳闸线圈回路。
