电气控制与PLC应用技术》期末试卷C卷

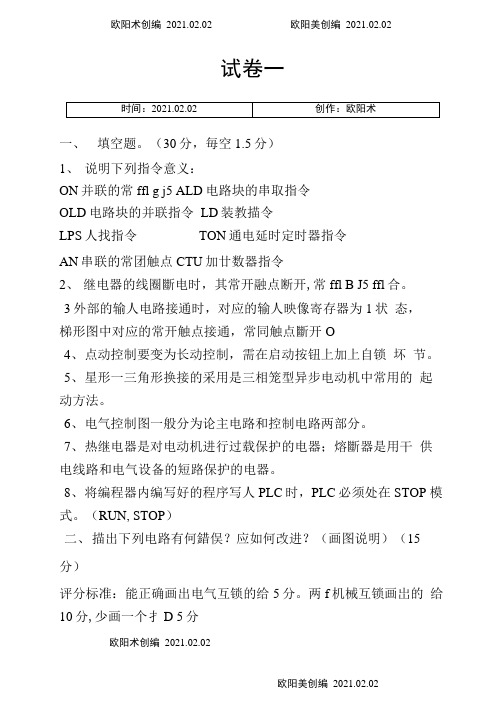

欧阳术创编2021.02.02 欧阳美创编2021.02.02试卷一一、填空题。

（30分，毎空1.5分）1、说明下列指令意义：ON并联的常ffl g j5 ALD电路块的串取指令OLD电路块的并联指令LD装教描令LPS人找指令TON通电延时定时器指令AN串联的常团触点CTU加廿数器指令2、继电器的线圈斷电时，其常开融点断开,常ffl B J5 ffl合。

3外部的输人电路接通时，对应的输人映像寄存器为1状态，梯形图中对应的常开触点接通，常同触点斷开O4、点动控制要变为长动控制，需在启动按钮上加上自锁坏节。

5、星形一三角形换接的采用是三相笼型异步电动机中常用的起动方法。

6、电气控制图一般分为论主电路和控制电路两部分。

7、热继电器是对电动机进行过载保护的电器；熔斷器是用干供电线路和电气设备的短路保护的电器。

8、将编程器内编写好的程序写人PLC时，PLC必须处在STOP 模式。

（RUN, STOP）二、描出下列电路有何錯俣？应如何改进？（画图说明）（15分）评分标准：能正确画出电气互锁的给5分。

两f机械互锁画岀的给10分,少画一个扌D 5分欧阳术创编2021.02.02三、写出下图培句表。

（10分）四、简答题（15分）试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，述需要中间继电器吗？（5分）相同:电磁机构相同;（5分）不相同：用途不同。

接触器用于自动接通和斷开大电流负荷电路。

中间继电器用于增加控制点数或信号放大。

不需要。

（5分）五、设汁控制一台电动机长动和点动的电气控制电路。

（主电路6分，控制电路9分,共15分）要求：1.有启动和停止及点动按钮；2.有短路和过载保护。

请画岀主电路和控制电路。

评分标准：画出主电路的给6分，没有画保险的加2分, 顒器没有正确换向的扣4分。

没有画过载保护的扣2分接接控制电路：没有启动按JOttl分，没有停止按钮的扌II分。

没有酉自锁的扣分没有画电气互锁的ftl分穴、试用PLC来实现第五题的控制。

2009-2010学年第二学期0819班电气控制与PLC考试试题B卷一、填空题（每空1.5分，总分30分）1、美国数字设备公司（DEC）于1969 年率先研制出第一台可编程序控制器，在通用汽车公司的自动装配线上使用获得成功。

2、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。

3、热继电器是利用___ 电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的__ 过载保护_。

4、机床上常用的电气制动控制线路有两种即___ 反接制动__和__ 能耗制动。

5、笼型异步电动机减压起动控制方式有定子串接电阻，Y- 三角联接转换和自耦变压器起动。

6、PLC采用循环周期扫描的工作方式，一个完整的工作过程可分为三个阶段，分别是输入采样、程序执行、输出刷新。

7、PLC的基本结构由CPU 、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

8、PLC常用的编程语言有：梯形图、指令表、高级语言。

9、F1-40E是F1系列PLC的扩展单元。

（基本单元，扩展单元）。

10、说明下列指令意义。

RST 复位指令，CT是计数指令，SR是左移寄存器指令。

11、S7-200PLC的程序有主程序、子程序和中断程序三种。

二、选择题（每题2分，总分20分）1、判断交流或直流接触器的依据是：（B ）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2、现有两个交流接触器，它们的型号相同，额定电压相同，则在电气控制线路中其线圈应该（ B ）A、串联连接B、并联连接C、既可串联又可并联D、混连3、下列电器中不能实现短路保护的是（B ）A、熔断器B、热继电器C、过电流继电器D、空气开关4、甲乙两个接触器，欲使现互锁控制，则应（ C ）A、在甲接触器的线圈电路中串入乙接触器的常闭触点B、在乙接触器的线圈电路中串入甲接触器的常闭触点C、在两个接触器的线圈电路中互串入对方的常闭触点D、在两个接触器的线圈电路中互串入对方的常开触点5、同一电器的各个部件在图中可以不画在一起的图是（A ）A、电气原理图B、电器布置图C、电气安装接线图D、电气系统图6、分析电气原理图的基本原则是：（ C ）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路7、下列对PLC软继电器的描述，正确的是：（ A ）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确8、下述对PLC存储器描述错误的是：（A）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序9、OR指令的作用是：（D）A、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接10、用于驱动线圈的指令是：（D）A、LDB、ANDC、ORD、OUT四、简答题（每题4分，共20分）1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?答：熔断器和热继电器的作用各不相同，在电动机为负载的电路中，熔断器是一种广泛应用的最简单有效的短路保护电器，它串联在电路中，当通过的电流大于规定值时，使熔体熔化而自动分断电路，它分断的电流大，要求它作用的时间短，以保护负载。

试卷一一、填空题。

（30 分，每空 1.5 分）1、说明下列指令意义：ON 并联的常闭触点ALD 电路块的串联指令OLD 电路块的并联指令LD 装载指令LPS 入栈指令TON 通电延时定时器指令AN 串联的常闭触点CTU 加计数器指令2、继电器的线圈断电时，其常开触点断开，常闭触点闭合。

3 外部的输入电路接通时，对应的输入映像寄存器为 1 状态，梯形图中对应的常开触点接通，常闭触点断开。

4、点动控制要变为长动控制，需在启动按钮上加上自锁环节。

5、星形—三角形换接的采用是三相笼型异步电动机中常用的起动方法。

6、电气控制图一般分为论主电路和控制电路两部分。

7、热继电器是对电动机进行过载保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。

8、将编程器内编写好的程序写入PLC时，PLC必须处在STOP 模式。

（RUN，STOP）二、指出下列电路有何错误？应如何改进？（画图说明）（15 分）评分标准：能正确画出电气互锁的给 5 分。

两个机械互锁画出的给10 分，少画一个扣 5 分三、写出下图语句表。

（10 分）四、简答题（15 分）试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC 控制，还需要中间继电器吗？（ 5 分）相同：电磁机构相同；（5 分）不相同：用途不同。

接触器用于自动接通和断开大电流负荷电路。

中间继电器用于增加控制点数或信号放大。

不需要。

（5 分）五、设计控制一台电动机长动和点动的电气控制电路。

（主电路 6 分，控制电路9 分，共15分）要求：1．有启动和停止及点动按钮；2．有短路和过载保护。

请画出主电路和控制电路。

评分标准：画出主电路的给 6 分，没有画保险的扣 2 分，没有画过载保护的扣 2 分接接触器没有正确换向的扣4 分。

控制电路：没有启动按钮的扣分，没有停止按钮的扣分。

没有画自锁的扣分没有画电气互锁的扣分六、试用PLC来实现第五题的控制。

要求1。

画出I/O 分配图；2。

试卷一一、填空题。

（ 分，每空 分）、说明下列指令意义：并联的常闭触点 电路块的串联指令电路块的并联指令 装载指令入栈指令 通电延时定时器指令串联的常闭触点 加计数器指令、继电器的线圈断电时，其常开触点断开，常闭触点闭合。

外部的输入电路接通时，对应的输入映像寄存器为 状态，梯形图中对应的常开触点 接通 ，常闭触点 断开 。

、点动控制要变为长动控制，需在启动按钮上加上 自锁 环节。

、星形—三角形换接的采用是三相笼型异步电动机中常用的 起动 方法。

、电气控制图一般分为论 主 电路和 控制 电路两部分。

、热继电器是对电动机进行 过载 保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。

、将编程器内编写好的程序写入 时， 必须处在 模式。

（ ， ）二、指出下列电路有何错误？应如何改进？（画图说明）（ 分）评分标准：能正确画出电气互锁的给5分。

两个机械互锁画出的给10分，少画一个扣5分三、写出下图语句表。

（10分）四、简答题（15分）试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗？（5分）相同：电磁机构相同；（5分）不相同：用途不同。

接触器用于自动接通和断开大电流负荷电路。

中间继电器用于增加控制点数或信号放大。

不需要。

（5分）五、设计控制一台电动机长动和点动的电气控制电路。

（主电路6分，控制电路9分，共15分）要求：1．有启动和停止及点动按钮；2．有短路和过载保护。

请画出主电路和控制电路。

评分标准：画出主电路的给6分，没有画保险的扣2分，没有画过载保护的扣2分接接触器没有正确换向的扣4分。

控制电路：没有启动按钮的扣分，没有停止按钮的扣分。

没有画自锁的扣分没有画电气互锁的扣分六、试用PLC来实现第五题的控制。

要求1。

画出I/O分配图；2。

画出梯形图或写出语句表。

（I/O分配图5分，画出梯形图或写出语句表 10分）评分标准：没有画出扣I/O分配图5分，其中少一输入和输出扣1分。

《电气控制与PLC应用技术》期末试卷C卷《电气控制与PLC应用技术》期末试卷C卷1分，共33分）1、热继电器是一种保护用继电器，主要用作三相电动机的保护和保护.使用中发热元件应串联在电路中，常闭触点应串联在电路中.2、接触器主要由、、组成.可用于地接通或分断交直流.其符号分别是、和.PLC3的编程语言有.、、、4、PLC处于正常运行时，不断地重复扫描过程.其扫描过程分为、和三个阶段.5、PLC的三种输出方式是：、、.6、三相异步电动机调速依据是n=(1-s)60f1/p，调速方法有：、、.7、通电延时间继电器的线圈和触点符号分别是：、、.8、Y-D减压起动适用于接法的电动机，起动时先把定子绕组接成接法，经一定时间再把定子绕组改接成接法.其起动电压为额定电压的，起动电流为全压起动时的，起动转矩为全压起动时的.分，共20分）1、自动空气开关电磁脱扣器的保护作用是（）.A．过载保护 B. 短路保护 C. 失压保护2．有专用变压器的场合，设P N是直接起动额定功率，S N是变压器额定功率（容量），则电动机采用直接起动的条件是（）.A．P N≤ (10~20)%S N B.P N≤ (20~30)% S N C.P N≤ (30~40)% S N3．控制电动机反接制动的电器应是（）.A．电流继电器 B. 时间继电器 C. 速度继电器4、按下复合按钮或接触器线圈通电时，其触点动作顺序是（）.A．常闭触点先断开 B. 常开触点先闭合 C. 两者同时动作5、PLC内部只能由外部信号驱动的器件是（）.A、内部继电器B、输入继电器C、输入继电器6、自锁控制电路具有失压保护功能，实现该功能的电器是（）.A．按钮 B. 热继电器 C. 熔断器 D. 接触器7、PLC输出继电器供接通外部执行元件的触点数为（）.A、1个B、2个C、无限个8、各电器线圈的接法（）.A．只能并联 B. 只能串联 C. 根据需要可以并联或串联9、某三相异步电动机额定电流为10A，用于短路保护的熔断器熔体额定电流应为（）.A． 10A B. 25A C. 50A10、控制工作台自动往返的控制电器是（）.A．自动空气开关 B. 时间继电器 C. 行程开关分，共10分）分析下列电路能否实现自锁控制，若不能则指出操作中产生的现象.1、根据梯形图写出其对应的指令语句表.（8分）2、根据下列指令程序画梯形图.（6分）LD X0OR Y0ANI X1OR R0LD X2ANI R0OR X3ANBOR R10OUT Y1END3、根据下列时序图，画出相应梯形图并写出指令程序.（6分）1．图1所示是电动机正反转有限位保护控制线路，试分析正转起动至正转正常停止的控制过程.（5分）2．根据图1完成图2的FX2N系列PLC输入输出端子接线图，并画出相应梯形图.（6分）3.编写上题所对应的指令程序.(6分)江苏信息职业技术学院《电气控制与PLC应用技术》期末试卷C卷答案1分，共33分）1、热继电器是一种保护用继电器，主要用作三相电动机的过载保护和断相保护.使用中发热元件应串联在主电路中，常闭触点应串联在控制电路中.2、接触器主要由电磁系统、.可用于频繁地接通或分断交直流主电路.3、X62W万能铣床中采用联锁环节有a 进给运动与主运动见间的顺序联锁b 工作台六个方向间的联锁、c 长工作台与圆工作台间的连锁.4、PLC处于正常运行时，不断地重复扫描过程.其扫描过程分为输入采样、程序执行和输出刷新三个阶段.5、PLC的三种输出方式是：继电器输出、晶体管输出、晶闸管输出.6、三相异步电动机调速依据是n=(1-s)60f1/p，调速方法有：变级调速、变频调速、变转差率调速.7、通电延时间继电器的线圈和触点符号分别是：.8、Y-D减压起动适用于D接法的电动机，起动时先把定子绕组接成Y 接法，经一定时间再把定子绕组改接成 D 接法.其起动电压为额定电压的31/，起动电流为全压起动时的1/3 ，起动转矩为全压起动时的1/3 .分，共20分）1、自动空气开关电磁脱扣器的保护作用是（ B ）.A．过载保护 B. 短路保护 C. 失压保护2．有专用变压器的场合，设P N是直接起动额定功率，S N是变压器额定功率（容量），则电动机采用直接起动的条件是（ B ）.A．P N≤ (10~20)%S N B.P N≤ (20~30)% S N C.P N≤ (30~40)% S N3．控制电动机反接制动的电器应是（C ）.A．电流继电器 B. 时间继电器 C. 速度继电器4、按下复合按钮或接触器线圈通电时，其触点动作顺序是（ A ）.A．常闭触点先断开 B. 常开触点先闭合 C. 两者同时动作5、PLC内部只能由外部信号驱动的器件是（ B ）.A、内部继电器B、输入继电器C、输入继电器6、自锁控制电路具有失压保护功能，实现该功能的电器是（ D ）.A．按钮 B. 热继电器 C. 熔断器 D. 接触器7、PLC输出继电器供接通外部执行元件的触点数为（A ）.A、1个B、2个C、无限个8、各电器线圈的接法（ A ）.A．只能并联 B. 只能串联 C. 根据需要可以并联或串联9、某三相异步电动机额定电流为10A，用于短路保护的熔断器熔体额定电流应为（ B ）.A． 10A B. 25A C. 50A10、控制工作台自动往返的控制电器是（ C ）.A．自动空气开关 B. 时间继电器 C. 行程开关分，共10分）分析下列电路能否实现自锁控制，若不能则指出操作中产生的现象.a) 不能，只能点动b) 能c) 能自锁但不能停止d) 不能按SB1出现短路e) 不能接通电源KM就不断地吸合与释放1、根据梯形图写出其对应的指令语句表.（8分）LD X0 OUT T1 K2LD T1 OR Y2OR Y0 OUT Y2ANI X1 MCR N0OUT Y0ANI Y2OUT T0 K10LD Y0MC NO M100LDI T0ANI Y2OUT Y1LDI Y1ANI Y22、根据下列指令程序画梯形图.（6分）LD X0OR Y0ANI X1OR R0LD X2ANI R0OR X3ANBOR R10OUT Y1END3、根据下列时序图，画出相应梯形图并写出指令程序.（6分）LD X0OR Y0ANI X1OUT Y0END1．图1所示是电动机正反转有限位保护控制线路，试分析正转起动至正转正常停止的控制过程.（5分）2．根据图1完成图2的FX2N系列PLC输入输出端子接线图，并画出相应梯形图.（6分）3.编写上题所对应的指令程序.(6分)LD X0OR Y0ANI X2 ANI X3 ANI X4 ANI Y1 OUT Y0 LD X1 OR Y1 ANI X2 ANI X3 ANI X5 ANI Y0 OUT Y1 END。

电气控制与plc应用技术考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑单元D. 可编程逻辑设备答案：A2. 电气控制中，用于实现顺序控制的器件是（）。

A. 继电器B. 接触器C. 定时器D. 计数器答案：A3. 在PLC中，用于存储程序的存储器是（）。

A. RAMB. ROMC. EPROMD. EEPROM答案：B4. PLC中，用于实现逻辑运算的指令是（）。

A. 算术指令B. 比较指令C. 逻辑指令D. 移位指令答案：C5. 电气控制中，用于实现过载保护的器件是（）。

A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：C6. PLC中，用于实现数据比较的指令是（）。

A. LDB. CMPC. MOVD. AND答案：B7. 电气控制中，用于实现短路保护的器件是（）。

A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：B8. PLC中，用于实现数据移动的指令是（）。

A. LDB. MOVC. ANDD. OR答案：B9. 电气控制中，用于实现电压控制的器件是（）。

A. 继电器B. 接触器C. 电压继电器D. 电流继电器答案：C10. PLC中，用于实现数据转换的指令是（）。

A. LDB. MOVC. SWAPD. AND答案：C二、多项选择题（每题3分，共15分）11. PLC的特点包括（）。

A. 高可靠性B. 易于编程C. 灵活性高D. 价格低廉答案：ABC12. 电气控制中，常用的控制元件包括（）。

A. 继电器B. 接触器C. 按钮D. 指示灯答案：ABCD13. PLC中，常用的数据类型包括（）。

A. 布尔型B. 整型C. 浮点型D. 字符串型答案：ABCD14. 电气控制中，用于实现速度控制的器件是（）。

A. 变频器B. 调速器C. 电机D. 变速器答案：AB15. PLC中，常用的编程语言包括（）。

电气控制与PLC应用期末复习资料C一．填空题（每题两空，每空一分，20%）1．对于电磁式时间继电器，当电磁线圈通电或断电后，经一段时间，延时触都头状态才发生变化，即延时触头才动作。

2. 热继电器是电流通过发热元件加热使双金属片弯曲，推动执行机构动作的电器。

主要用来保护电动机或其它负载免于过载以及作为三相电动机的断相保护。

3. 熔断器是一种当电流超过规定值一定时间后,以它本身产生的热量使熔体熔化而分断电路的电器.广泛应用于低压配电系统及用电设备中作短路和过电流保护.4．低压断路器又称自动开关或空气开关。

它相当于刀开关、熔断器、热继电器和欠电压继电器的组合，是一种既有手动开关作用又能自动进行欠压、失压、过载和短路保护的电器。

5. 塑壳式低压断路器根据用途分为配电用断路器、电动机保护用和其它负载用断路器。

6．塑壳式低压断路器用作配电线路、电动机、照明电路及电热器等设备的电源控制开关及保护。

7. 主令电器主要用来接通或断开控制电路，以发布命令或信号，改变控制系统工作状况的电器。

常用的主令电器有控制按钮、行程开关、万能转换开关、主令控制器等。

8. 行程开关又称限位开关，能将机械位移转变为电信号，以控制机械运动。

种类按运动形式分为直动式、转动式；按结构分为直动式、滚动式、微动式。

9. 接近开关又称无触头开关，当机械运动部件运动到接近开关一定距离时发出动作信号的主令电器。

10．万能转换开关是具有更多操作位置和触点、能够换接多个电路的一种手动控制电器。

由于它能控制多个回路，适应复杂线路的要求，故有“万能”转换开关之称。

二．选择题（每题四个选项，每题二分。

20%）1. 速度继电器是根据 A 原理制成的，它的套有永久磁铁的轴与被控电动机的轴相联，用以接受转速信号A．电磁感应。

B.天人感应；C.引力效应；D.超距作用；2．常用的电气控制系统图有电气原理图、 C 图与安装接线图。

A. 电器布局；B.电器配置：C. 电器布置。

电气控制与PLC应用考试试卷（3）一、填空题（将正确答案填入下列空白处，每题1分，共10分）1、电磁机构由吸引线圈、铁心、衔铁等几部分组成。

2、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和操作机构等部分组成。

3、交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。

4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期过载保护。

5、熔断器主要作为电路的短路保护元件。

6 、触头的接触形式有：点接触、线接触、面接触。

7、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。

8、PLC的基本结构由CPU、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

9、PLC的软件由系统程序和用户程序两大部分组成。

10、PLC常用的编程语言有：梯形图、指令表、高级语言。

二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）1、判断交流或直流接触器的依据是：（B）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2、用于使自动空气开关远距离断开电路的是：（C）A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器3、电磁机构中，吸引线圈的作用是：（ A ）A、将电能转化成磁场能量B、将磁场能转化成电能4、熔断器作为短路保护的电器，它是（ B ）于被保护电路中的。

A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（ C ）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点6、下述对PLC存储器描述错误的是：（A）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序7、分析电气原理图的基本原则是：（ C ）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路8、自动空气开关的电气符号是：（B）A、SBB、QFC、FRD、FU9、下列对PLC软继电器的描述，正确的是：（ A ）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确10、ST指令的作用是：（ A ）A、用于单个常开触点与母线连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接四、问答题（每题10分，共３0分）1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?因为熔断器的主要作用是作为电路的短路保护元件，而热继电器的主要作用是作为电动机的长期过载保护元件，所以在电动机的主电路中装有熔断器，还需要装热继电器。

电气控制与PLC应用考试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。

[A 1200 V；B 1500 V］2．对于交流电磁铁，铁心（A ），线圈（A ），吸引线圈做成（A ），且设线圈骨架，线圈与铁心非接触，易于铁心散热。

[A 发热；B不发热。

A 发热；B不发热。

A 短而厚的矮胖型；B 高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小与气隙（ A ），动作过程中为恒磁通工作，其吸力随气隙的减小而（A ）。

[A 无关；B成正比。

A增大；B减小]4．中间继电器实质是一种（ B ）继电器，触点对数（ A ），触点容量（A），动作灵敏度高。

[A 电流;B电压。

A多;B 少。

A大；B小]5. 电压继电器的线圈与负载（ B ）。

线圈匝数（ A ），导线( B)。

[A 串联；B并联。

A多；B 少。

A粗；B细]1.在电气控制系统图指的是三种类型的图，分别为：1.电气原理图；2、电器布置图；电气安装接线图。

2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热.继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。

分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。

2. 断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压; 过载; 短路等保护作用。

3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、LDI（取反）、OUT （输出）4.FX系列有几条逻辑运算指令？（6分）答：辑运算指令AND （与）、ANI （与非）、OR （“或”）、ORI （“或非”）、ANB （块“与”）、ORB （块“或”）电气控制与PLC应用考试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。

电气控制与plc应用考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程控制逻辑器2. 下列哪个不是PLC的基本功能（）。

A. 输入/输出控制B. 定时/计数C. 数据处理D. 模拟信号处理3. PLC的扫描周期主要取决于（）。

A. 程序复杂度B. 硬件性能C. 外部负载D. 电源电压4. 在PLC中，常闭触点的符号是（）。

A. 常开触点B. 常闭触点C. 常开/常闭触点D. 无符号5. PLC的输入/输出模块通常采用（）接口。

A. 并行接口B. 串行接口C. 网络接口D. USB接口6. PLC的编程语言不包括（）。

A. 梯形图B. 语句列表C. 功能块图D. 汇编语言7. PLC的存储器中，用于存储用户程序的是（）。

A. 只读存储器B. 随机存取存储器C. 可编程只读存储器D. 非易失性存储器8. PLC的输出模块中，晶体管输出适用于（）负载。

A. 交流B. 直流C. 感性D. 容性9. PLC的输入模块中，光电耦合器的作用是（）。

A. 隔离输入信号B. 放大输入信号C. 转换输入信号D. 滤波输入信号10. PLC的通信协议中，Modbus协议主要用于（）。

A. 以太网通信B. 串行通信C. 无线通信D. 光纤通信二、多项选择题（每题3分，共15分）1. PLC的特点包括（）。

A. 可靠性高B. 编程简单C. 灵活性好D. 价格低廉2. PLC的输入设备包括（）。

A. 按钮B. 传感器C. 继电器D. 显示器3. PLC的输出设备包括（）。

A. 接触器B. 指示灯C. 电机D. 变频器4. PLC的编程语言包括（）。

A. 梯形图B. 布尔表达式C. 功能块图D. 结构化文本5. PLC的通信方式包括（）。

A. 串行通信B. 并行通信C. 以太网通信D. 无线通信三、判断题（每题2分，共20分）1. PLC的扫描周期是固定的。
