电气控制与PLC应用技术复习资料

一、填空1. 低压电器是指工作在直流（1500）伏或交流（1200）伏以下的电器。

2. 低压电器按动作性质分可分（手动控制）电器和（自动控制）电器两种。

3. 触点的接触形式有（点）接触、线接触、（面）接触三种。

4. 三相笼型异步电动机的启动有（全压）启动和（降压）启动两种。

5. PLC的基本结构有（CPU）、存储器、（输入/输出单元）、电源、编程模块组成。

6. PLC的工作方式采用（周期循环）扫描方式。

7.定时器定时时间到时，其常开接点（闭合），常闭接点（断开）。

8.循环指令中，（FOR）表示循环开始，（END）表示循环结束。

1. 低压电器一般由两个部分组成，一个是（感受部分）另一个是（执行部分）。

2. 电磁式低压电器的电磁机构由（线圈）、(铁芯)和(衔铁)等组成。

3. 一般选用熔体的额定电流约等于电动机额定电流的（1.5-2.5）倍。

4. 一平方铝芯线最大可承受（6）安电流；一平方铜芯线最大可承受（8）安电流。

5. 线绕式异步电动机转子串电阻降压启动控制电路使用于（重载）的场合。

6. 接触器除通断电路外，还具有（欠压）和（失压）保护作用。

7. PLC的工作状态有两种，分别是（运行）状态和（停止）状态。

8. 被SET指令置位的继电器只能用（RST）指令才能复位。

9.加1指令的指令写法为（INCP）。

二选择（D）1. 全压启动允许的电机功率大小（）【A】5KW以上【B】5KW以下【C】10KW以上【D】10KW以下（C）2. 接触器的主要结构有电磁机构、触头系统（）及其他部件组成。

【A】动合触头【B】动断触头【C】灭弧系统【D】弹簧支架（A）3. 停止和急停按钮必须是红色；启动按钮必须是绿色；点动按钮必须是（）【A】黑色【B】灰色【C】蓝色【D】黄色（D）4. 延时断开常闭触点的图形符号是( )。

【A】【B】【C】【D】（A） 5.甲乙两个接触器，若要求甲工作后方允许乙接触器工作，则应（）。

【A】在乙接触器的线圈电路中串入甲接触器的动合触点；【B】在乙接触器的线圈电路中串入甲接触器的动断触点；【C】在甲接触器的线圈电路中串入乙接触器的动断触点；【D】在甲接触器的线圈电路中串入乙接触器的动合触点。

《电气控制与PLC 应用技术》课程总复习一、基本常识与概念在计算机技术中，常用的进制主要有二进制、八进制、十进制和十六进制等几种，任意进制（N 进制）数展开式的通式为：∑⨯=i i N k D )0(n n i -≤≥=之间任意整数式中，N 为计数的基数，i k 为第i 位的系数，i N 为第i 位的权（简称位权），这就是按权位展开再求和即可。

1、任意N 进制数转换为十进制将任意N 进制数按上述通式展开，再求和，就可得到该N 进制数对应的十进制数。

例1：将二进制数（1010）2转换成十进制数。

解：321021010(1010)12021202(82)(10)=⨯+⨯+⨯+⨯=+=例2：将八进制数531.6转换成十进制数。

解：1010128)75.345(75.012432086818385)6.531(=+++=⨯+⨯+⨯+⨯=-2、十进制数转换成任意N 进制数 十进制数的整数部分与小数部分转换方法不同，可将其分别转换，然后再将两部分合来即可。

（1）整数部分转换方法：除基取余法。

第一个余数为N 进制数最低位即第0位的数码D0 。

（2）小数部分转换方法：乘基取整法。

第一个整数即为N 进制小数部分中小数点后第一位的数码D-1。

例3：将十进制数12.24转换成二进制数（小数部分取4位小数的近似值）。

解:(1)整数部分12÷2=6 除基取余数0(LSD)6÷2=3 除基取余数03÷2=1 除基取余数11÷2=0 除基取余数1(MSD)整数部分为:1100(2)小数部分0.24×2=0.48 乘基取整0(N-1)0.48×2=0.96 乘基取整00.96×2=1.92 乘基取整10.92×2=1.84 乘基取整1（3）以上两部分全起来得：（12.24）10=(1100.0011)23、二进制数与八进制、十六进制数之间的转换（1）二进制数转换成八进制、十六进制数转换方法：从小数点开始，分别向左、向右每3位（八进制）数或每4位（十六进制）数为一组，位数不足者在最左或最右侧用0补足位数，每组分别用对应的一个八进制或十六进制数来表示。

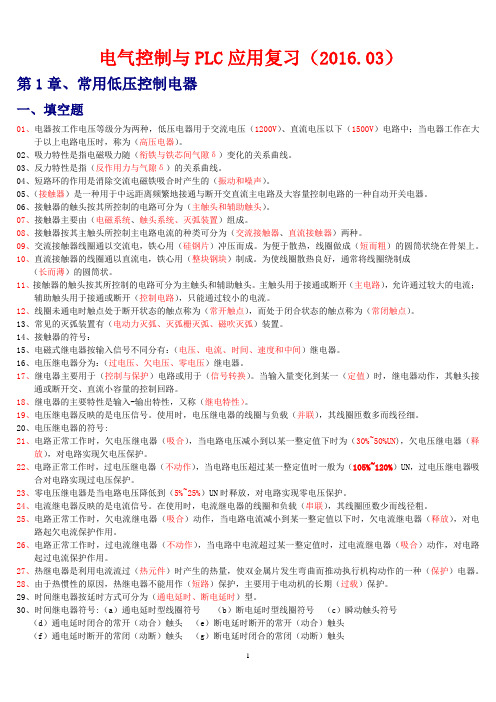

电气控制与PLC应用复习（2016.03）第1章、常用低压控制电器一、填空题01、电器按工作电压等级分为两种，低压电器用于交流电压（1200V）、直流电压以下（1500V）电路中；当电器工作在大于以上电路电压时，称为（高压电器）。

02、吸力特性是指电磁吸力随（衔铁与铁芯间气隙δ）变化的关系曲线。

03、反力特性是指（反作用力与气隙δ）的关系曲线。

04、短路环的作用是消除交流电磁铁吸合时产生的（振动和噪声）。

05、（接触器）是一种用于中远距离频繁地接通与断开交直流主电路及大容量控制电路的一种自动开关电器。

06、接触器的触头按其所控制的电路可分为（主触头和辅助触头）。

07、接触器主要由（电磁系统、触头系统、灭弧装置）组成。

08、接触器按其主触头所控制主电路电流的种类可分为（交流接触器、直流接触器）两种。

09、交流接触器线圈通以交流电，铁心用（硅钢片）冲压而成。

为便于散热，线圈做成（短而粗）的圆筒状绕在骨架上。

10、直流接触器的线圈通以直流电，铁心用（整块钢块）制成。

为使线圈散热良好，通常将线圈绕制成（长而薄）的圆筒状。

11、接触器的触头按其所控制的电路可分为主触头和辅助触头。

主触头用于接通或断开（主电路），允许通过较大的电流；辅助触头用于接通或断开（控制电路），只能通过较小的电流。

12、线圈未通电时触点处于断开状态的触点称为（常开触点），而处于闭合状态的触点称为（常闭触点）。

13、常见的灭弧装置有（电动力灭弧、灭弧栅灭弧、磁吹灭弧）装置。

14、接触器的符号：15、电磁式继电器按输入信号不同分有：（电压、电流、时间、速度和中间）继电器。

16、电压继电器分为：（过电压、欠电压、零电压）继电器。

17、继电器主要用于（控制与保护）电路或用于（信号转换）。

当输入量变化到某一（定值）时，继电器动作，其触头接通或断开交、直流小容量的控制回路。

18、继电器的主要特性是输入-输出特性，又称（继电特性）。

19、电压继电器反映的是电压信号。

一、填空题1、低压电器通常指工作在额定交流电压1200V以下或直流电压1500V 以下电路中的电器,一般按基本用途分为低压配电电器和低压控制电器两类。

2、三相异步电动机常用制动方法有反接制动、能耗制动以及电磁机械制动。

3、改变三相异步电动机的旋转方向原理是改变三相电源相序。

4、指出如下符号代表哪种电气元器件：FU SQ KM KA KT 熔断器、行程开关、接触器、继电器、时间继电器。

KV KI FR KS SB QS电压继电器、电流继电器、热继电器、速度继电器、按钮、刀开关5、电气控制系统中常用的保护环节有：连锁控制、短路保护、过载保护、零电压和欠电压及弱磁保护。

6、直流电机的调速方法有改变电枢回路电阻、改变电枢端电压、通电延时线圈断开延时线圈延时闭合常开触头常闭触头闭合的常开触头8、选择接触器时应从其工作条件出发，控制交流负载应选用_交流接触器__控制直流负载则选用______直流接触器____。

9、接触器具有低压释放的保护性能，适用于频繁操作，远距离控制强电电路。

10、接触器选用时，其主触点的额定工作电压应____大于__或_等于____负载电路的电压，主触点的额定工作电流应_等于____或__稍大于___负载电路的电流，吸引线圈的额定电压应与控制回路__电压相等___。

11、试举出两种不频繁地手动接通和分断电路的开关电器：热继电器______、__熔断器_________。

12、试举出两种主令电器：___控制按钮_____、____行程开关__。

13、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。

当电路发生__严重过载______或____短路____时，熔体熔断切断电路。

14、当接触器线圈得电时，使接触器__动合触点___闭合、___动断触点____断开。

15、热继电器是利用电流的_____热效应_____及热元件热膨胀原理工作的保护电器。

它在电路中主要用作电动机的长期过载保护、断相保护、电流不平行运行及其他电气设备发热状态的控制______________。

电气控制与PLC应用(第二版)复习提纲姓名电气控制与PLC应用期末复习考试题型第一部分填空题第一章常用低压控制电源(33’)1、低压电器用于交流电压1200V、直流电压1500V以下的电路中。

2、接触器主要由电磁系统、触头系统和灭弧装置组成。

3、电磁系统包括铁心(衔铁)、静铁心和电磁线圈3部分。

4、常见的灭弧装置有电动力灭弧、灭弧栅灭弧和磁吹灭弧。

5、时间继电器按延时方式可分为通电延时和断电延时。

6、速度继电器主要有定子、转子和触头3个部分组成，动作转速在120r/min左右，复位转速在100r/min以下。

7、低压断路器又称自动空气开关或自动开关。

8、低压断路器相当于刀开关、熔断器、热继电器、过电流继电器和欠电压继电器组合。

9、当低压电网发生人体触电或设备漏电时，漏电保护器能迅速自动切断电源，从而避免造成事故。

10、漏电保护器按其检测故障信号的不同可分为电压型和电流型。

11、低压隔离器也称刀开关，品种主要有低压刀开关、熔断器式刀开关和组合开关3种。

12、位置开关按其结构不同可分为直动式、滚轮式和微动式。

第二章电气控制线路的基本原则和基本环节(26’)1、电气控制线路的表示方法有：电气原理图、电气元件布置图和电气安装接线图3种。

2、电气控制工程图中，文字符号分为基本文字符号和辅助文字符号。

3、三相笼型电动机减压启动的方法有定子绕组串电阻减压启动、自耦变压器减压启动、Y-△减压启动和延边三角形减压启动等。

4、三相异步电动机常用的电气制动方法有：反接制动、能耗制动、发电制动和电容制动等。

5、三相异步电动机的调速方法有：改变电动机定子绕组的磁极对数p、改变电源频率f1和改变转差率s等。

第三章可编程控制器基础(14’)1、PLC的存储器单元可分为两个部分：系统程序存储器和用户程序存储器。

2、PLC的输入单元通常有直流、交流和交直流3种类型。

3、PLC的输出方式通常有继电器方式、晶体管方式和晶闸管方式3种方式。

1.低压电器通常指工作在交流50Hz额定电压1200V及以下，或直流电压1500V及以下的电路内起通断、保护、控制或调节作用的电器称为低压电器2.电磁机构由线圈、铁芯和衔铁组成，其作用是通过电磁感应原理将电磁能转换成机械能，带动触电动作，完成接通和断开电路。

3.继电器是一种根据某种输入信号的变化来接通或断开小电流（一般小于5A）控制电路，实现自动控制和保护的电器。

4.利用热继电器对连续运行的电动机实施过载及断相保护，可防止因过热而损坏电动机的绝缘材料。

5.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中6 .电动机的启动电流很大，当电动机启动时，热继电器会不会工作？为什么？答：正常情况下不会工作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。

6.空气式时间继电器如何调节延时时间？答：用螺丝刀调节进气孔气隙大小7.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。

9. 在电动机的主电路中装有熔断器，为什么还要装热继电器？装了热继电器是否可以不装熔断器？为什么？答：熔断器用于设备的短路和严重过载保护，其主要作用是短路保护。

热继电器用作电动机的过载保护。

电动机在实际运行中，经常会遇到过载的情况。

如果电动机过载不太大，时间较短，且其绕组不超过允许温升，这种过载是允许的。

但若电动机过载的时间过长，其绕组温升超过了允许值时，则将会加剧绕组绝缘老化，缩短电动机的使用寿命，严重时甚至会将电动机绕组烧毁。

10.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。

SB3、SB5 点动；SB1、SB4 长动一处为SB3点动、SB1长动、SB2停止SB2、SB6 停止一处为SB5点动、SB4长动、SB6停止11.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。

电器控制与PLC应用复习资料一、名词解释1、中间继电器是将一个输入信号变成多个输出信号或将信号放大（即增加触头容量）的继电器.2、低压隔离器是一类在电源切除之后将线路与电源明显地隔开以保障检修人员安全的手动操作电器。

3、组合开关是一种采用叠装式结构将动触头和静触头装在绝缘件内的刀开关，其层数由动触头数量决定，动触头安装在操作手柄的转轴上，随转轴旋转而改变各对触头的通断状态。

4、低压断路器是一种既有手动开关作用，又能自动进行失压和欠压、过载和短路保护的电器。

5、电器元件布置图是一种在图上绘出了所有电气设备和电器元件的技术文件。

在生产机械电器控制设备制造、安装和维修中必不可少。

6、接线图中画出设备电控系统个单元和个元器件间的接线关系，并标注出所需数据，如接线端子号、连接导线参数等，主要用于安装接线、线路检查、线路维修和故障处理，实际应用中通常与电路图和位置图一起使用。

7、PLC程序容量一般指PLC所能存放用户程序的多少。

8、PLC输入输出点数（即I/O点数）是指：9、符号地形图编程模式是指用户通过输入一些表示逻辑关系的元素图形符号来监理程序，程序在屏幕上用梯形图形式来显示的一种编程模式。

10、布尔梯形图编程模式是指用户通过输入指令的助记符（或称布尔符号）来建立程序，程序在屏幕上仍以梯形图的形式显示的编程模式。

二、填空1、分磁环使铁芯中的两部分磁通所产生的电磁吸力不会为零，从而消除了衔铁的振动和噪声。

2、触头的作用是接通或分断电路，因此要求其具有良好的接触性能，电流容量较小的银器（如接触器、继电器）常采用银质材料作触头。

3、25A以上的交流接触器装有灭弧罩，灭弧罩按其额定电压和额定电流不同分为栅片式和纵缝式两种。

4、近年来从国外引进一些交流接触器产品，有德国BBC公司的B系列、西门子公司的3TB系列、法国TE公司的LC1-D和LC2-D系列等。

5、AC2是指交流接触器的控制对象为绕线式异步电动机的启动和停止6、AC4是指交流接触器的控制对象为笼形异步电动机的启动、反接制动、反转和电动7、过电流继电器的动作电流整定范围，交流过电流继电器为110%~350%I N，直流过电流继电器为70%~300%I N。

电气控制与plc应用技术考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑单元D. 可编程逻辑设备答案：A2. 电气控制中，用于实现顺序控制的器件是（）。

A. 继电器B. 接触器C. 定时器D. 计数器答案：A3. 在PLC中，用于存储程序的存储器是（）。

A. RAMB. ROMC. EPROMD. EEPROM答案：B4. PLC中，用于实现逻辑运算的指令是（）。

A. 算术指令B. 比较指令C. 逻辑指令D. 移位指令答案：C5. 电气控制中，用于实现过载保护的器件是（）。

A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：C6. PLC中，用于实现数据比较的指令是（）。

A. LDB. CMPC. MOVD. AND答案：B7. 电气控制中，用于实现短路保护的器件是（）。

A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：B8. PLC中，用于实现数据移动的指令是（）。

A. LDB. MOVC. ANDD. OR答案：B9. 电气控制中，用于实现电压控制的器件是（）。

A. 继电器B. 接触器C. 电压继电器D. 电流继电器答案：C10. PLC中，用于实现数据转换的指令是（）。

A. LDB. MOVC. SWAPD. AND答案：C二、多项选择题（每题3分，共15分）11. PLC的特点包括（）。

A. 高可靠性B. 易于编程C. 灵活性高D. 价格低廉答案：ABC12. 电气控制中，常用的控制元件包括（）。

A. 继电器B. 接触器C. 按钮D. 指示灯答案：ABCD13. PLC中，常用的数据类型包括（）。

A. 布尔型B. 整型C. 浮点型D. 字符串型答案：ABCD14. 电气控制中，用于实现速度控制的器件是（）。

A. 变频器B. 调速器C. 电机D. 变速器答案：AB15. PLC中，常用的编程语言包括（）。
