《电气控制与plc应用技术》课后习题答案(全)

1---5、接触器的作用是什么根据结构特征如何区分交、直流接触器答：接触器的作用是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。

1---9、说明热继电器和熔断器保护功能的不同之处。

答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。

1---11、中间继电器与接触器有何异同答：相同点：输入信号都是电压；都是利用电磁机构的工作原理。

不同点：中间继电器用于小电流控制电路中，起信号传递、放大、翻转和分路等作用，主要用于扩展触点数量，实现逻辑控制；接触器用于频繁远距离接通或分断电动机主电路或其他负载电路，是执行电器，分主、辅助触点，大多有灭弧装置1-----16控制按钮、转换开关、行程开关、接近开关、光电开关在电路中各起什么作用控制按钮作用：在控制电路中用于手动发出控制信号以控制接触器、继电器等。

转换开关作用：转换开关是一种多档式、控制多回路的主令电器。

广泛应用于各种配电装置的电源隔离、电路转换、电动机远距离控制等，也常作为电压表、电流表的换相开关，还可用于控制小容量的电动机。

行程开关作用：用于控制生产机械的运动方向、速度、行程大小或位置的一种自动控制器件。

接近开关作用：不仅用于行程控制和限位保护，还用于高速计数、测速、液面控制、检测金属体的存在、零件尺寸以及无触点按钮等。

既使用于一般行程控制，其定位精度、操作频率、使用寿命和对恶劣环境的适应能力也优于一般机械式行程开关。

光电开关作用：可非接触、无损伤地检测和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。

《电气控制与PLC》习题集目录第一章 (2)第一章参考答案 (4)第二章 (12)第二章参考答案 (15)第三章 (20)第三章参考答案 (21)第四章 (24)第四章参考答案 (24)第五章 (28)第五章参考答案 (28)第六章 (33)第六章参考答案 (35)第七章 (36)第七章参考答案 (42)第八章 (44)第八章参考答案 (46)第九章 (47)第九章参考答案 (48)第一章1. 从外部结构特征上如何区分直流电磁机构与交流电磁机构?怎样区分电压线圈与电流线圈?2. 三相交流电磁铁有无短路环，为什么?3. 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么？4. 交流、直流接触器是以什么来定义的?交流接触器的额定参数中为何要规定操作频率?5. 接触器的主要技术参数有哪些?其含义是什么?6. 如何选用接触器?7. 交流、直流电磁式继电器是以什么来定义的?8. 电磁式继电器与电磁式接触器在结构上有何不同?9. 何为电磁式继电器的吸力特性与反力特性?它们之间应如何配合?10. 电磁式继电器的主要参数有哪些?其含义如何?11. 过电压继电器、过电流继电器的作用是什么?12. 中间继电器与接触器有何不同?13. 何为通用电磁式继电器?14. 如何选用电磁式继电器?15. 星形联结的三相异步电动机能否采用两相热继电器来做断相与过载保护，为什么?16. 三角形联结的三相异步电动机为何必须采用三相带断相保护的热继电器来做断相与过载保护？17. 熔断器的额定电流、熔体的额定电流、熔体的极限分断电流三者有何区别?18. 热继电器、熔断器的保护功能有何不同?19. 能否用过电流继电器来做电动机的过载保护，为什么?20. 如何选用电动机过载保护用的热继电器?21. 低压断路器具有哪些脱扣装置?各有何保护功能?22. 如何选用塑壳式断路器?23. 电动机主电路中接有断路器，是否可以不接熔断器，为什么?24. 行程开关与接近开关工作原理有何不同?25. 速度继电器的释放转速应如何调整?26. 交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象?为什么?27. 电弧是如何产生的?对电路有何影响?常用的灭弧方法有哪些?28. 为什么刀开关在安装时手柄方向必须向上?使用时如何接线?29. 从结构特征上如何区分直流接触器与交流接触器?30. 线圈电压为220V的交流接触器，误接人380V交流电源上会发生什么问题?为什么?31. 两只线圈电压为220V的交流接触器能否串联后接入440V交流电源上?为什么?若将损坏的接触器灭弧罩取下，接触器是否还可继续使用，为什么?32. 交流接触器线圈断电后，衔铁不能立即释放，从而使电动机不能及时停止。

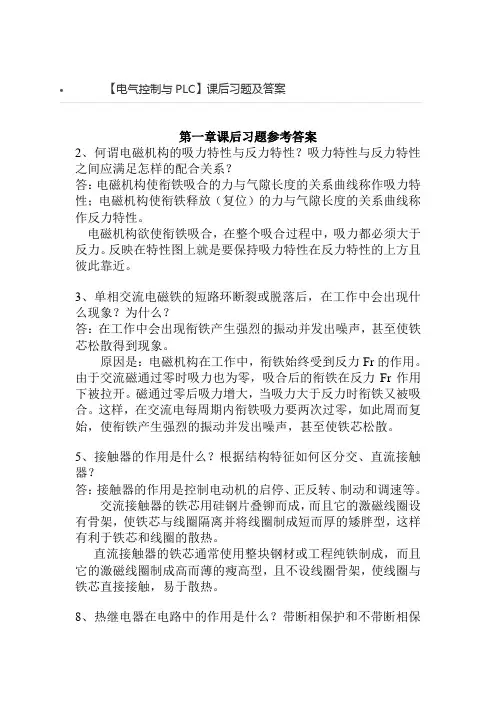

【电气控制与PLC】课后习题及答案第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。

电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。

反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。

3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。

原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。

由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。

磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。

这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。

5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。

8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。

三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。

9、说明热继电器和熔断器保护功能的不同之处。

答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。

1---5、接触器的作用是什么？根据结构特征如何区分交、直流接触器?答：接触器的作用是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯用硅钢片叠铆而成,而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架,使线圈与铁芯直接接触，易于散热。

1---9、说明热继电器和熔断器保护功能的不同之处。

答:热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理,它的动作具有瞬时性。

1—-—11、中间继电器与接触器有何异同？答:相同点：输入信号都是电压;都是利用电磁机构的工作原理。

不同点：中间继电器用于小电流控制电路中，起信号传递、放大、翻转和分路等作用,主要用于扩展触点数量,实现逻辑控制；接触器用于频繁远距离接通或分断电动机主电路或其他负载电路，是执行电器，分主、辅助触点，大多有灭弧装置1——---16控制按钮、转换开关、行程开关、接近开关、光电开关在电路中各起什么作用控制按钮作用：在控制电路中用于手动发出控制信号以控制接触器、继电器等.转换开关作用:转换开关是一种多档式、控制多回路的主令电器。

广泛应用于各种配电装置的电源隔离、电路转换、电动机远距离控制等,也常作为电压表、电流表的换相开关，还可用于控制小容量的电动机。

行程开关作用：用于控制生产机械的运动方向、速度、行程大小或位置的一种自动控制器件。

接近开关作用:不仅用于行程控制和限位保护，还用于高速计数、测速、液面控制、检测金属体的存在、零件尺寸以及无触点按钮等。

既使用于一般行程控制，其定位精度、操作频率、使用寿命和对恶劣环境的适应能力也优于一般机械式行程开关。

光电开关作用：可非接触、无损伤地检测和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。

电气控制与plc应用技术课后答案(全)第一章课后习题参考答案2.电磁机构的吸力和反应特性是什么？吸力特性和反应特性之间应该满足什么样的协同关系？答：电磁机构使电枢吸合的力与气隙长度之间的关系曲线称为吸力特性；电磁机构释放（重置）的力与气隙长度之间的关系称为反应特性。

电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。

反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。

3.单相交流电磁铁短路环断裂或脱落时会发生什么情况？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。

这是因为电枢在电磁机构工作时总是受到反作用力fr的影响。

由于当交流磁铁通过零点时，吸力也为零，电枢在反作用力fr的作用下被拉开。

磁通量通过零点后，吸力增加，当吸力大于反作用力时，电枢再次被拉入。

这样，电枢吸力在每个交流周期中必须过零两次，这使得电枢产生强烈的振动和噪音，甚至使铁芯松动。

5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常由一整块钢或工程纯铁制成，其励磁线圈为高薄型，没有线圈骨架，因此线圈与铁芯直接接触，易于散热。

8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。

三角形连接的电机必须使用带断相保护的三相热继电器；Y型电机可使用无断相保护的三相热继电器。

9、说明热继电器和熔断器保护功能的不同之处。

答：热继电器在电路中起过载保护作用。

它采用双金属片的热膨胀原理，其作用具有一定的滞后性；保险丝在电路中起短路保护作用。

它采用熔断器的热熔断原理，其动作是瞬时的。

1---5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。

1---9、说明热继电器和熔断器保护功能的不同之处。

答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。

1---11、中间继电器与接触器有何异同？答：相同点：输入信号都是电压；都是利用电磁机构的工作原理。

不同点：中间继电器用于小电流控制电路中，起信号传递、放大、翻转和分路等作用，主要用于扩展触点数量，实现逻辑控制；接触器用于频繁远距离接通或分断电动机主电路或其他负载电路，是执行电器，分主、辅助触点，大多有灭弧装置1-----16控制按钮、转换开关、行程开关、接近开关、光电开关在电路中各起什么作用控制按钮作用：在控制电路中用于手动发出控制信号以控制接触器、继电器等。

转换开关作用：转换开关是一种多档式、控制多回路的主令电器。

广泛应用于各种配电装置的电源隔离、电路转换、电动机远距离控制等，也常作为电压表、电流表的换相开关，还可用于控制小容量的电动机。

行程开关作用：用于控制生产机械的运动方向、速度、行程大小或位置的一种自动控制器件。

接近开关作用：不仅用于行程控制和限位保护，还用于高速计数、测速、液面控制、检测金属体的存在、零件尺寸以及无触点按钮等。

既使用于一般行程控制，其定位精度、操作频率、使用寿命和对恶劣环境的适应能力也优于一般机械式行程开关。

光电开关作用：可非接触、无损伤地检测和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。

《电气控制与PLC应用》习题解答第一章常用低压电器1-1 从外部结构特征上如何区分直流电磁机构与交流电磁机构？怎么区分电压线圈与电流线圈？答：从外部结构特征上，直流电磁机构铁心与衔铁由整块钢或钢片叠制而成，铁心端面无短路环，直流电磁线圈为无骨架、高而薄的瘦高型。

交流电磁机构铁心与衔铁用硅钢片叠制而成，铁心端面上必有短路环，交流电磁线圈设有骨架，做成短而厚的矮胖型。

电压线圈匝数多，线径较细，电流线圈导线粗，匝数少。

1-2 三相交流电磁铁有无短路环，为什么？答：三相交流电磁铁无短路环。

三相交流电磁铁电磁线圈加的是三相对称电压，流过三相对称电流，磁路中通过的是三相对称磁通，由于其相位互差120º，所产生的电磁吸力零值错开，其合成电磁吸力大于反力，故衔铁被吸牢而不会产生抖动和撞击，故无需再设短路环。

1-3 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么？答：交流电磁线圈误接入对应直流电源，此时线圈不存在感抗，只存在电阻，相当于短路状态，产生大的短路电流，立即将线圈烧毁。

直流电磁线圈误接入对应交流电源，由于阻抗存在，使线圈电流过小，电磁吸力过小；衔铁吸合不上，时间一长，铁心因磁滞、涡流损耗而发热，致使线圈烧毁。

1-4 交流、直流接触器是以什么定义的？交流接触器的额定参数中为何要规定操作频率？答：接触器是按主触头控制的电流性质来定义为是交流还是直流接触器。

对于交流接触器，其衔铁尚未动作时的电流为吸合后的额定电流的5~6倍，甚至高达10~15倍，如果交流接触器频繁工作，将因线圈电流过大而烧坏线圈，故要规定操作频率，并作为其额定参数之一。

1-6 交流接触器与直流接触器有哪些不同？答：1）直流接触器额定电压有：110、220、440、660V，交流接触器额定电压有：127、220、380、500、660V。

2）直流接触器额定电流有40、80、100、150、250、400及600A；交流接触器额定电流有10、20、40、60、100、150、250、400及600A。

【电气控制与PLC】课后习题及答案第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。

电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。

反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。

3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。

原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。

由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。

磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。

这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。

5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。

8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。

三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。

9、说明热继电器和熔断器保护功能的不同之处。

答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。

习题与思考题1.电磁式电器主要由哪几部分组成?各部分的作用是什么?答：电磁式电器主要电磁机构和触点系统组成，其次还有灭弧系统和其他缓冲机构。

电磁机构由电磁线圈、铁心和衔铁三部分组成。

电磁线圈的作用是将电能转换为磁能，即产生磁通，衔铁在电磁吸力作用下产生机械位移使铁心与之吸合。

触点是一切有触点电器的执行部件，它在衔铁的带动下起接通和分断电路的作用。

2.何谓电磁式电器的吸力特性和反力特性?吸力特性与反力特性应如何配合?答：吸力特性是指电磁吸力F at随衔铁与铁心间气隙δ变化的关系曲线，不同的电磁机构,有不同的吸力特性。

反力特性是指反作用力Fr与气隙δ的关系曲线。

为了使电磁机构正常工作,保证衔铁能牢牢吸合,其吸力特性与反力特性必须配合得当。

在衔铁整个吸合过程中,其吸力都必须大于反力,即吸力特性必须始终位于反力特性上方,但不能过大或过小。

吸力过大时,动、静触点接触及衔铁与铁心接触时的冲击力很大,会使触点和衔铁发生弹跳,从而导致触点熔焊或烧毁,影响电磁机构的机械寿命；吸力过小时,又不能保证可靠吸合,难以满足高频率操作的要求。

在衔铁释放时,反力必须大于吸力(此时的吸力是由剩磁产生的),即吸力特性必须位于反力特性下方。

3.如何区分直流电磁机构和交流电磁机构?如何区分电压线圈和电流线圈?答：直流电磁机构其铁心与衔铁由软钢或工程纯铁制成，线圈为高而薄的瘦高形，不设线圈骨架；交流电磁机构其铁心由硅钢片叠铆而成，线圈为短而厚的矮胖形，设有线圈骨架。

电流线圈串联在电路中，线圈导线粗且匝数少；电压线圈并联在电路中，线圈导线细且匝数多。

4.单相交流电磁机构中的短路环的作用是什么?三相交流电磁机构是否也要装短路环?为什么?答：单相交流电磁机构中短路环的作用是消除振动和噪声，三相交流电磁机构不需要加短路环，因为三相磁通不会同时过零，产生的合成电磁吸力始终大于反力。

5.交流电磁线圈通电后，衔铁长时间卡住不能吸合，会产生什么后果?答：交流电磁线圈通电后，如果衔铁长时间卡住不能吸合，铁心和衔铁之间的空隙大，电抗小，通过线圈的激磁电流很大，往往大于工作电流的十几倍，因而引起线圈产生过热现象，严重时会将线圈烧毁。

2023年电气控制与PLC应用技术(黄永红著)课后答案电气控制与PLC应用技术(黄永红著)内容简介前言第1章常用低压电器1.1低压电器的定义、分类1.2电磁式电器的组成与工作原理1.2.1电磁机构1.2.2触点系统1.2.3灭弧系统1.3接触器1.3.1接触器的组成及工作原理1.3.2接触器的分类1.3.3接触器的主要技术参数1.3.4接触器的选择与使用1.3.5接触器的图形符号与文字符号1.4继电器1.4.1继电器的分类和特性1.4.3时间继电器1.4.4热继电器1.4.5速度继电器1.4.6固态继电器1.5主令电器1.5.1控制按钮1.5.2行程开关1.5.3接近开关1.5.4万能转换开关1.6信号电器1.7开关电器1.7.1刀开关1.7.2低压断路器1.8熔断器1.8.1熔断器的结构和工作原理 1.8.2熔断器的类型1.8.3熔断器的主要技术参数 1.8.4熔断器的选择与使用1.9.1电磁铁1.9.2电磁阀1.9.3电磁制动器习题与思考题第2章基本电气控制电路2.1电气控制电路的绘制原则及标准2.1.1电气图中的图形符号及文字符号2.1.2电气原理图的绘制原则2.1.3电气安装接线图2.1.4电气元件布置图2.2交流电动机的基本控制电路2.2.1三相笼型异步电动机直接起动控制电路 2.2.2三相笼型异步电动机减压起动控制电路 2.2.3三相绕线转子异步电动机起动控制电路 2.2.4三相笼型异步电动机制动控制电路2.2.5三相笼型异步电动机调速控制电路2.2.6组成电气控制电路的基本规律2.2.7电气控制电路中的保护环节2.3典型生产机械电气控制电路的分析2.3.1电气控制电路分析的基础2.3.2电气原理图阅读分析的方法与步骤 2.3.3c650型卧式车床电气控制电路的分析 2.4电气控制电路的一般设计法2.4.1一般设计法的主要原则2.4.2一般设计法中应注意的问题2.4.3一般设计法控制电路举例习题与思考题第3章可编程序控制器概述3.1plc的产生及定义3.1.1plc的产生3.1.2plc的定义3.2plc的发展与应用3.2.1plc的发展历程3.2.2plc的发展趋势3.2.3plc的应用领域3.3plc的特点3.4plc的分类3.4.1按结构形式分类3.4.2按功能分类3.4.3按i/o点数分类3.5plc的硬件结构和各部分的作用3.6plc的工作原理3.6.1plc控制系统的组成3.6.2plc循环扫描的工作过程3.6.3plc用户程序的工作过程3.6.4plc工作过程举例说明3.6.5输入、输出延迟响应3.6.6plc对输入、输出的处理规则习题与思考题第4章 s7-200 plc的系统配置与接口模块 4.1s7-200 plc控制系统的基本构成4.2s7-200 plc的输入/输出接口模块4.2.1数字量模块4.2.2模拟量模块4.2.3s7-200 plc的智能模块4.3s7-200 plc的系统配置4.3.1主机加扩展模块的最大i/o配置4.3.2i/o点数的扩展与编址4.3.3内部电源的负载能力4.3.4plc外部接线与电源要求习题与思考题第5章 s7-200 plc的基本指令及程序设计 5.1s7-200 plc的编程语言5.2s7-200 plc的数据类型与存储区域5.2.1位、字节、字、双字和常数5.2.2数据类型及范围5.2.3数据的存储区5.3s7-200 plc的编程元件5.3.1编程元件5.3.2编程元件及操作数的寻址范围5.4寻址方式5.5程序结构和编程规约5.5.1程序结构5.5.2编程的一般规约5.6s7-200 plc的基本指令5.6.1位逻辑指令5.6.2立即i/o指令5.6.3逻辑堆栈指令5.6.4取反指令和空操作指令5.6.5正/负跳变触点指令5.6.6定时器指令5.6.7计数器指令5.6.8比较指令5.6.9移位寄存器指令5.6.10顺序控制继电器指令5.7典型控制环节的plc程序设计5.7.1单向运转电动机起动、停止控制程序5.7.2单按钮起动、停止控制程序5.7.3具有点动调整功能的电动机起动、停止控制程序 5.7.4电动机的正、反转控制程序5.7.5大功率电动机的星-三角减压起动控制程序5.7.6闪烁控制程序5.7.7瞬时接通/延时断开程序5.7.8定时器、计数器的扩展5.7.9高精度时钟程序5.7.10多台电动机顺序起动、停止控制程序 5.7.11故障报警程序5.8梯形图编写规则习题与思考题第6章 s7-200 plc的功能指令及使用6.1s7-200 plc的基本功能指令6.1.1数据传送指令6.1.2数学运算指令6.1.3数据处理指令6.2程序控制指令6.2.1有条件结束指令6.2.2暂停指令6.2.3监视定时器复位指令6.2.4跳转与标号指令6.2.5循环指令6.2.6诊断led指令6.3局部变量表与子程序6.3.1局部变量表6.3.2子程序6.4中断程序与中断指令6.4.1中断程序6.4.2中断指令6.5pid算法与pid回路指令6.5.1pid算法6.5.2pid回路指令6.6高速处理类指令6.6.1高速计数器指令6.6.2高速脉冲输出指令习题与思考题第7章 plc控制系统设计与应用实例 7.1plc控制系统设计的内容和步骤 7.1.1plc控制系统设计的内容7.1.2plc控制系统设计的步骤7.2plc控制系统的硬件配置7.2.1plc机型的选择7.2.2开关量i/o模块的'选择7.2.3模拟量i/o模块的选择7.2.4智能模块的选择7.3plc控制系统梯形图程序的设计7.3.1经验设计法7.3.2顺序控制设计法与顺序功能图7.4顺序控制梯形图的设计方法7.4.1置位、复位指令编程7.4.2顺序控制继电器指令编程7.4.3具有多种工作方式的顺序控制梯形图设计方法7.5plc在工业控制系统中的典型应用实例7.5.1节日彩灯的plc控制7.5.2恒温控制7.5.3基于增量式旋转编码器和plc高速计数器的转速测量习题与思考题第8章 plc的通信及网络8.1siemens工业自动化控制网络8.1.1siemens plc网络的层次结构8.1.2网络通信设备8.1.3通信协议8.2s7-200串行通信网络及应用8.2.1s7系列plc产品组建的几种典型网络8.2.2在编程软件中设置通信参数8.3通信指令及应用8.3.1网络读、写指令及应用8.3.2自由口通信指令及应用习题与思考题第9章 step7-micro/win编程软件功能与使用 9.1软件安装及硬件连接9.1.1软件安装9.1.2硬件连接9.1.3通信参数的设置和修改9.2编程软件的主要功能9.2.1基本功能9.2.2主界面各部分功能9.2.3系统组态9.3编程软件的使用9.3.1项目生成9.3.2程序的编辑和传送9.3.3程序的预览与打印输出9.4程序的监控和调试9.4.1用状态表监控程序9.4.2在run方式下编辑程序9.4.3梯形图程序的状态监视9.4.4选择扫描次数9.4.5s7-200的出错处理附录附录a常用电器的图形符号及文字符号附录b特殊继电器(sm)含义附录c错误代码附录ds7-200可编程序控制器指令集附录e实验指导书附录f课程设计指导书附录g课程设计任务书附录h台达pws1711触摸屏画面编辑简介参考文献电气控制与PLC应用技术(黄永红著)目录《电气控制与plc应用技术》从实际工程应用和教学需要出发，介绍了常用低压电器和电气控制电路的基本知识;介绍了plc的基本组成和工作原理;以西门子s7-200 plc为教学机型，详细介绍了plc的系统配置、指令系统、程序设计方法与编程软件应用等内容;书中安排了大量工程应用实例，包括开关量控制、模拟量信号检测与控制、网络与通信等具体应用程序。

电气控制与PLC应用技术习题答案第二章、继电-接触控制电路的基本环节2-11、指出图2-29所示的Y-Δ减压启动控制电路中的错误，并画出正确的电路。

2-12：试分析图2-13b所示的电路中，当时间继电器KT延时时间太短或延时闭合与延时断开的触点接反，电路将出现什么现象？1、定时时间太短，不能实现完全降压启动。

2、如果通电延迟定时器的通电延时闭合与通电延时断开触点接反；电动机三角形启动，工作时按星形连接。

2-13两台三相笼型异步电动机M1、M2，要求M1先起动，在M1起动15S后才可以起动M2；停止时，M1、M2同时停止，试画出其电气原理图。

2-14、两台三相笼型异步电动机M1、M2，要求即可实现M1、M2分别启动和停止，又可实现两台电动机的同时停止。

试画出其电气原理图。

2-15、三台电动机MAl、MA2，MA3，要求按起动按钮SB1时，按以下顺序起动：MA l→MA2→MA3。

当停止时，按起动停止SB2时，则按照相反的顺序停止，即MA3→MA2→MA1。

起动和停止的时间间隔均为10S。

试画出其电气原理图。

2、题目分解：该系统要使用三个交流接触器QA1、QA2、QA3来控制三台电动机启停。

有一个启动按钮SF1和一个停止按钮SF2，另外要用四个时间继电器KF1、KF2、KF3和KF4。

其定时值依次为T1、T2、T3和T4。

工作顺序如图2-34所示。

图2–34、三台电动机工作顺序3、解题分析1〕、从图2-34中可以看出：MA l的启动信号为SF1，停止信号为KF4计时到；MA2的启动信号为KF1计时到，停止信号为KF3计时到；MA3的启动信号为KF2计时到，停止信号为SF2。

在设计时，考虑到启/停信号要用短信号，所以要注意对定时器及时复位。

2〕、该电气控制系统的主电路如图2-35(a)所示。

图2 -35〔a〕三台电动机顺序启/停控制电路主电路3〕、该系统的电气控制线路原理图如图2-35(b)所示。

三台电动机顺序启/停控制电路图2-35(b)中的KF1，KF2线圈上方串联了接触器QA2和QA3的常闭触点，这是为了得到启动短信号而采取的措施；KF2、KF1线圈上的常闭触点KF3和KF4的作用是为了防止QA3和QA2断电后，KF2和KF1的线圈重新得电而采取的措施。

第1章常用低压电器1-1 什么是低压电器? 常用的低压电器有哪些？答：低压电器是指使用在交流额定电压1200V、直流额定电压1500V及以下的的电路中，根据外界施加的信号和要求，通过手动或自动方式，断续或连续地改变电路参数，以实现对电路或非电对象的切换、控制、检测、保护、变换和调节的电器。

常用的低压电器有刀开关、低压断路器、转换开关、熔断器、接触器、继电器、按钮、行程开关等。

1-2 电磁式低压电器有哪几部分组成?说明各部分的作用。

答：电磁式低压电器一般由电磁机构和触头系统组成。

电磁机构是电磁式低压电器的检测部分，接受外界输入的信号，通过转换、放大与判断做出一定的反应；触头系统是执行机构，受电磁机构控制，用于输出相应的指令，实现控制的目的。

1-3 灭弧的基本原理是什么？低压电器常用的灭弧方法有哪几种？答：灭弧时可通过增大电弧长度、冷却弧柱、把电弧分成若干短弧等使电弧熄灭，灭弧装置就是根据这些原理设计的。

常用的灭弧方法有电动力吹弧、磁吹灭弧、栅片灭弧等。

1-4 熔断器有哪些用途？一般应如何选用？在电路中应如何连接？答：熔断器是一种广泛应用的简单有效的保护电器，在电路中主要用于短路保护，特殊情况下用于过载保护。

熔断器的主体是低熔点金属丝或金属薄片制成的熔体，串联在被保护的电路中。

熔断器的类型很多，按结构形式可分为瓷插式熔断器、螺旋式熔断器、封闭管式熔断器、快速熔断器和自复式熔断器等。

在选用熔断器时，应根据被保护电路的需要，首先确定熔断器的型式，然后选择熔体的规格，再根据熔体确定熔断器的规格。

1-5 交流接触器主要由哪些部分组成？在运行中有时产生很大的噪音，试分析产生该故障的原因。

答：交流接触器主要由电磁机构、主触点和熄弧系统、辅助触点、反力装置、支架和底座等部分组成。

交流接触器在运行中噪音突然急剧增大时，往往是由于交流电磁机构中铁芯端面镶嵌的短路环断路或脱落所致。

交流电磁铁由于通入的是交流电，其电磁吸力在0（最小值）～F m（最大值）之间变化。

电⽓控制与PLC课后习题及答案第⼀章课后习题参考答案2、何谓电磁机构的吸⼒特性与反⼒特性吸⼒特性与反⼒特性之间应满⾜怎样的配合关系答：电磁机构使衔铁吸合的⼒与⽓隙长度的关系曲线称作吸⼒特性；电磁机构使衔铁释放（复位）的⼒与⽓隙长度的关系曲线称作反⼒特性。

电磁机构欲使衔铁吸合，在整个吸合过程中，吸⼒都必须⼤于反⼒。

反映在特性图上就是要保持吸⼒特性在反⼒特性的上⽅且彼此靠近。

3、单相交流电磁铁的短路环断裂或脱落后，在⼯作中会出现什么现象为什么答：在⼯作中会出现衔铁产⽣强烈的振动并发出噪声，甚⾄使铁芯松散得到现象。

原因是：电磁机构在⼯作中，衔铁始终受到反⼒Fr的作⽤。

由于交流磁通过零时吸⼒也为零，吸合后的衔铁在反⼒Fr作⽤下被拉开。

磁通过零后吸⼒增⼤，当吸⼒⼤于反⼒时衔铁⼜被吸合。

这样，在交流电每周期内衔铁吸⼒要两次过零，如此周⽽复始，使衔铁产⽣强烈的振动并发出噪声，甚⾄使铁芯松散。

5、接触器的作⽤是什么根据结构特征如何区分交、直流接触器答：接触器的作⽤是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯⽤硅钢⽚叠铆⽽成，⽽且它的激磁线圈设有⾻架，使铁芯与线圈隔离并将线圈制成短⽽厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常使⽤整块钢材或⼯程纯铁制成，⽽且它的激磁线圈制成⾼⽽薄的瘦⾼型，且不设线圈⾻架，使线圈与铁芯直接接触，易于散热。

8、热继电器在电路中的作⽤是什么带断相保护和不带断相保护的三相式热继电器各⽤在什么场合答：热继电器利⽤电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。

三⾓形接法的电动机必须⽤带断相保护的三相式热继电器；Y形接法的电动机可⽤不带断相保护的三相式热继电器。

9、说明热继电器和熔断器保护功能的不同之处。

答：热继电器在电路中起过载保护的作⽤，它利⽤的是双⾦属⽚的热膨胀原理，并且它的动作有⼀定的延迟性；熔断器在电路中起短路保护的作⽤，它利⽤的是熔丝的热熔断原理，它的动作具有瞬时性。

答：接触器的作用是控制电动机的启停、正反转、制动和调速等。

交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。

直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。

1---9、说明热继电器和熔断器保护功能的不同之处。

答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。

1---11、中间继电器与接触器有何异同？答：相同点：输入信号都是电压；都是利用电磁机构的工作原理。

不同点：中间继电器用于小电流控制电路中，起信号传递、放大、翻转和分路等作用，主要用于扩展触点数量，实现逻辑控制；接触器用于频繁远距离接通或分断电动机主电路或其他负载电路，是执行电器，分主、辅助触点，大多有灭弧装置1-----16控制按钮、转换开关、行程开关、接近开关、光电开关在电路中各起什么作用控制按钮作用：在控制电路中用于手动发出控制信号以控制接触器、继电器等。

转换开关作用：转换开关是一种多档式、控制多回路的主令电器。

广泛应用于各种配电装置的电源隔离、电路转换、电动机远距离控制等，也常作为电压表、电流表的换相开关，还可用于控制小容量的电动机。

行程开关作用：用于控制生产机械的运动方向、速度、行程大小或位置的一种自动控制器件。

接近开关作用：不仅用于行程控制和限位保护，还用于高速计数、测速、液面控制、检测金属体的存在、零件尺寸以及无触点按钮等。

既使用于一般行程控制，其定位精度、操作频率、使用寿命和对恶劣环境的适应能力也优于一般机械式行程开关。

光电开关作用：可非接触、无损伤地检测和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。

目前，光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出以及安全防护等诸多领域。

可以采用直接启动。
在该电路中，闭合自动开关 QБайду номын сангаас0，按下启动
按钮SF2，接触器接触器KM线圈通电，其常开主 触点闭合，电动机接通电源开始全压启动，同时 接触器KM的辅助常开触点闭合，使接触器KM 线圈有两条通电路径。这样当松开启动按钮SB2后， 接触器KM线圈仍能通过其辅助触点通电并保持 吸合状态。按停止按钮SB1，接触器KM线圈失电， 则其主触点断开。切断电动机三相电源，电动机M 自动停车，同时接触器KM自锁触点也断开，控制 回路解除自锁。松开停止按钮SB1，控制电路又 回到启动前的状态。
在程序执行阶段，PLC 按从左到右、从上到下的步骤顺序执 行程序。
在输出刷新阶段中，元件映像寄存器中所有输出继电器的状 态一起转存到输出锁存器中，通过一定方式集中输出，最后经过 输出端子驱动外部负责，在下一个输出刷新阶段开始之前，输出 锁存器的状态不会改变。
12、一般来说，PLC 对输入信号有什么要求？ 答：要求：输入信号的宽度奥大于一个扫描周期，或者说输入信 号的频率不能太高，否则很可能造成信号的丢失。
试设计该控制系统的功能图，并画出梯形图，写出语句表。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触 器？ 答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设 有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样 有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且 它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与 铁芯直接接触，易于散热。
11、试设计有一个抢答器电路程序。出题人提出问题，3 个答题 人按动按钮，仅仅是最早按的人面前的信号的亮。然后出题人按 动复位按钮后，引出下一个问题。

第一章参考答案1．什么是低压电器？低压电器是怎样分类的？答:（1）低压电器通常是指工作在交流50Hz（60Hz）、额定电压小于1200V和直流额定电压小于1500V的电路中,起通断、保护、控制或调节作用的电器。

（2）低压电器的分类方法很多,按照不同的分类方式有不同的类型，主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。

2．什么是额定电流?什么是约定发热电流？两者有什么区别？答：（1) 额定工作电流：在规定的条件下，保证电器正常工作的电流。

（2）约定发热电流:在规定的条件下实验，电器在8小时工作制下，各部件的温升不超过极限数值时所承载的最大电流。

额定电流通常是持续工作的条件下，而约定发热电流是在8小时工作制下，后者大于前者。

3．我国的低压电器经历了哪几代？答:我国的低压电器产品大致可分为如下四代。

第一代产品：20世纪60年代至70年代初；第二代产品：20世纪70年代末至80年代；第三代产品：20世纪90年代；第四代产品：20世纪90年代末至今。

4．低压电器的发展趋势是什么？答:（1)智能化（2）电子化(3）产品的模块化和组合化（4）产品的质量和可靠性明显提高5．防止触电有哪些措施？答:（1) 防止接触带电部件常见的安全措施有绝缘、屏护和安全间距.(2）防止电气设备漏电伤人(3) 采用安全电压（4) 使用漏电保护装置(5）合理使用防护用具(6）加强安全用电管理6．接地有哪些种类？保护接地有哪些形式?答：按照接地的目的可将接地分为如下几类：①工作接地。

②保护接地，也称安全接地。

③过电压保护接地。

④防静电接地.7．保护接地要注意哪些问题?工作接地要注意哪些问题？答：保护接地要注意的问题：①电气设备都应有专门的保护导线接线端子（保护接线端子),并用‘’符号标记，也可用黄绿色标记。

不允许用螺丝在外壳、底盘等代替保护接地端子.②保护接地线用粗而短的黄绿线连接到保护接地端子排上，接地排要接入大地，接地电阻要小于4。

习题与思考题1.电气图中，SB、SQ、FU、KM、KA、KT分别是什么电气元件的文字符号?答：SB-控制按钮；SQ-行程开关；FU-熔断器；KM-接触器；KA-中间继电器；KT-时间继电器。

2.说明“自锁”控制电路与“点动”控制电路的区别，“自锁”控制电路与“互锁”控制电路的区别。

答：依靠接触器自身辅助触点而使其线圈保持通电的现象称为自锁，起自锁作用的辅助触点称为自锁触点。

“一按（点）就动，一松（放）就停”的电路称为点动控制电路。

点动电路为“一按（点）就动，一松（放）就停”，不需要自锁触点，因短时工作，电路中可不设热继电器作过载保护；而自锁电路需要在起动按钮的两端并联自锁触点，在按下起动按钮并松开后，依靠自锁触点（接触器自身的辅助常开触点）接通电路，因电路工作时间较长，需要设热继电器作过载保护。

自锁是接触器（或其他电磁式电器）把自身常开辅助触点并接在起动按钮的两端，其作用是松开起动按钮后通过该常开辅助触点保持线圈通电。

互锁是把两个接触器的常闭辅助触点分别串接在对方接触器线圈的电路中以达到相互制约的作用。

即其中任一接触器线圈先通电吸合，另一接触器线圈就无法得电吸合。

1.什么叫减压起动?常用的减压起动方法有哪几种?答：减压起动：利用起动设备将电源电压适当降低后加到电机定子绕组上起动，以减小起动电流，待电机转速升高后再将电压恢复至额定值的起动方法称为降压起动。

笼型异步电动机常用的减压起动方法有：定子绕组串电阻减压起动、星-三角减压起动、自耦变压器减压起动、延边三角形减压起动和使用软起动器起动等方法。

绕线转子异步电动机减压起动方法主要有转子绕组串电阻减压起动方法。

4.电动机在什么情况下应采用减压起动?定子绕组为星形联结的三相异步电动机能否用星-三角减压起动?为什么?答：当电动机容量大于10kW以上通常采用降压起动。

正常运行时定子绕组为三角形联结的笼型异步电动机，可采用星-三角减压起动方法来限制起动电流。
