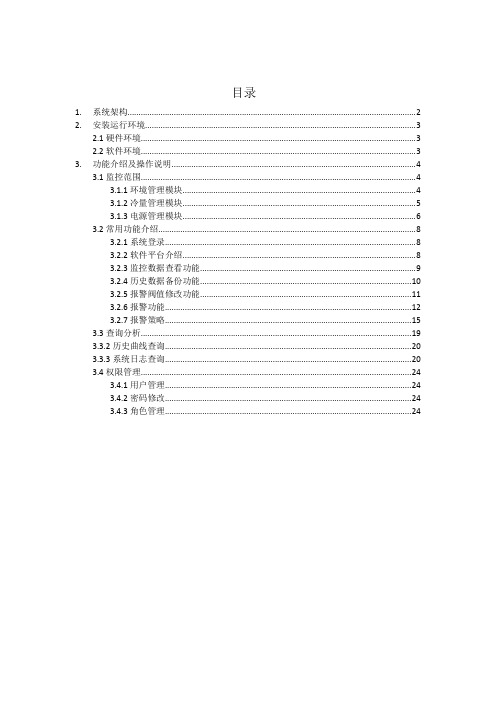

目录1. 系统架构 (2)2. 安装运行环境 (3)2.1硬件环境 (3)2.2软件环境 (3)3. 功能介绍及操作说明 (4)3.1监控范围 (4)3.1.1环境管理模块 (4)3.1.2冷量管理模块 (5)3.1.3电源管理模块 (6)3.2常用功能介绍 (8)3.2.1系统登录 (8)3.2.2软件平台介绍 (8)3.2.3监控数据查看功能 (9)3.2.4历史数据备份功能 (10)3.2.5报警阀值修改功能 (11)3.2.6报警功能 (12)3.2.7报警策略 (15)3.3查询分析 (19)3.3.2历史曲线查询 (20)3.3.3系统日志查询 (20)3.4权限管理 (24)3.4.1用户管理 (24)3.4.2密码修改 (24)3.4.3角色管理 (24)1.系统架构首页监控管理系统报表管理系统...dcms centerDCMSServiceReportService监控实时数据监控实时事件...权限系统日志note1note2note10...DCIMMS基于C/S架构设计。
DCIMSClient定位是部署在客户机上，作为客户端作为用户浏览及操作的窗口。
底层需要数据库的支持。
监控实时数据接口、监控实时报警、历史数据及报表由后台服务DCMSService实现。
数据库、DCMSService部署在服务器上。
系统由2个数据库组成：center数据库和note数据库。
Center数据库存储软件系统配置信息及用户管理设置信息，note作为历史数据及报表数据容器，根据监控对象的不同以及数据中心扩容，产生的历史数据库会不断增长,系统部署结构如下图所示：2.安装运行环境2.1硬件环境●内存至少512M以上，服务器建议2G以上效果更佳；●硬盘至少30G以上，具体根据历史数据存储要求配置；●CPU主频2GHz以上；●1个以上的PCI插槽，具体根据外设配置要求而定，一般语音卡、多串口卡、视频采集卡均需占用PCI插槽；●1个以上的USB口，软件狗连接使用；●独立显卡（选配），配置3D效果必需；2.2软件环境●操作系统：32位/64位Windows2003 Server、Windows2008 Server（服务端建议）以及Windows XP sp2以上；●数据库：SQL Server2005/SQL Server2008；●安装Frame dotNetFx40；●安装Reportviewer10；●B/S模式需在访问PC安装证书DCIMSWeb.pfx；3.功能介绍及操作说明系统根据数据中心设备结构及运维管理特点，分为环境管理、冷量管理、电源管理、安防管理、报表管理，柴发管理，报表管理，通信管理以及事件报警、数据分析等多个功能模块，实现各种设备的实时监控、运维分析。
环境检测系统操作手册试用版目录1 登录系统及操作界面说明 (3)1.1 主菜单 (4)1.1.1 地图监控 (4)1.1.2 仪器监控 (4)1.1.3 数据管理 (4)1.1.4 运维管理 (5)1.2 显示区 (5)1.2.1 地图 (5)1.3 操作区域 (6)1.3.1 搜索 (7)1.3.2 地区 (7)1.3.3 图层选择 (7)2 仪器监控 (11)3 运维管理 (13)3.1 通知公告 (13)3.1.1 刷新 (13)3.1.2 更多 (13)3.2 短消息 (14)3.2.1 发消息 (14)3.2.2 短消息 (15)3.2.3 刷新 (15)3.3 运行维护 (16)3.3.1 客户看板 (16)3.3.2 项目和运维力量的新建 (16)3.3.3 项目和运维力量的导出 (16)3.3.4 运维调度 (18)3.3.4.1 故障和任务管理 (18)3.3.4.2 人员监控 (18)3.3.5 我的任务 (18)3.3.5.1 查询 (18)3.3.5.2 删除 (19)3.3.6 统计查询 (19)4 数据管理 (19)4.1 数据管理和统计 (19)4.2 基础信息维护 (20)4.2.1 信息维护 (20)4.2.2 通知公告 (21)4.2.3 其他维护 (22)4.3 文档 (22)4.4 耗材与备用 (23)4.4.1 耗材查询与管理 (23)4.4.2 耗材 (24)4.5 备品备件 (25)1登录系统及操作界面说明打开浏览器，在地址栏里输入地址（http://192.168.1.117:8010/platformNew2/login/login.jsp），点击回车后进入到环境监测系统的登陆页面，如下图所示：图 1-1在上面输入用户名，密码，点击“登陆”按钮，登陆到系统中。
如果有输入错误的或者重新输入可以点击“重置”按钮。
以管理员为例，下面是登陆后系统的初始界面：图 1-2系统的初始页面分为显示区，操作区域和主菜单三个区域，首次进入系统默认显示的是地图监控页面。
孵化厂环控系统操作说明2013年7月1.环控系统综述本工程共包括三套系统：一套是环境控制系统，主要为各房间提供制冷、供暖、加湿、新风和排风，满足各房间温湿度和正负压力的要求。
共包括左区空调系统、右区空调系统、加湿系统、排风系统、除绒毛系统等；第二套是工艺冷热水系统，主要为孵化器、出雏器提供所需要的工艺冷热水，满足孵化器和出雏器对工艺冷热水流量和温度的要求。
第三套是自动控制系统：以上两套系统全部要通过这套中央集控控制系统控制各个设备来实现自动控制。
1.1环控系统系统说明：根据温度控制的要求不同，将空调系统分为左右两个系统，左区系统包括种蛋接受室（AHU1）、蛋库(AHU2-7)、干净农场蛋车存房间（AHU8）和洁净孵化蛋车和孵化盘存放间(AHU9)等，其余房间为右区(AHU10-24)。
制冷时左区选用一台制冷量为260KW的风冷热泵机组（机房屋顶4台模块），右区选用3台制冷量为390KW的风冷热泵机组（机房屋顶18台模块，每组6台，共3组）；制热选用一台制热量116.3万大卡的燃油锅炉（锅炉房大锅炉）。
详见图纸：系统原理图-环施02和设计说明-环施01。
图1 屋顶模块机图2锅炉房空调锅炉送排风系统：孵化室和出雏室的空气处理机组采用全新风工况，变频送风，可以有效的调整风压和风量以满足孵化机和出雏机对新风的需求。
孵化间的新风经处理后送至孵化间的巷道，通过安装在吊顶夹层内的新风管道送至每台孵化器，孵化机的废气排放到吊顶夹层（废气室），由安装在吊顶夹层的排风机二次排放，经废气排放管道排出屋顶室外，排风机变频控制，以保证吊顶夹层的压力要求。
出雏间的新风经处理后送至出雏间的巷道，通过出雏机前面的风门进入出雏机，出雏机的废气排至出雏机背后的沉降室，由安装在沉降室内的排风机二次排放，经废气排放管道排出屋顶室外。
其他房间除蛋库是回风工况外，其余全部采用回风加新风的混合形式，满足室内冷热负荷和新风的需求，排风机为侧墙式轴流风机，可在系统调试时一次性调节好送排风的风阀开度大小来控制房间压力。
2700/1700面板操作一. 屏幕显示说明:SELECT--- 确认键 SCROLL---- 选择键LED---状态指示灯二. 显示器密码:如果需要密码,CODE的字样就会出现在密码屏幕的顶部. 输入密码时候,通过使用SCROLL来选择数字, 并用SELECT移到下一个字符, 一次只好输入一个字符.如果你面对显示器密码屏幕, 却不知道密码, 在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕.三. 调零步骤:四. 显示器回路测试:五. 显示器查看报警:LED指示灯状态及报警查看六. 管理累积量和库存量:七: 测量单位设置:SELECT+SCROLL 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] [SCROLL]CONFIG [SELECT] MASS [SELECT]可以按SCROLL选择你要的单位选定后按SELECT按SCROLL直到出现EXIT [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置(LRV URV)[SELECT+SCROLL] 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] 继续按SCROLL直到出现MAO1 [SELECT] SRC MAO1 [SELECT]MFLOW [SELECT] SRC MAO1 [SCROLL]4 MAO1 输入最小量程 [SCROLL+SELECT] 4 MAO1[SCROLL] 20 MAO1 [SELECT] 输入最大量程 [SELECT+SCROLL] 20 MAO1 [SCROLL] EXIT 按SELECT退出.其他量程设置和上述步骤相同.NOTE: SELECT+SCROLL 表示两个键同时按下九: 报警代码和解决办法。
