菇房环境控制器.安装使用手册.140414

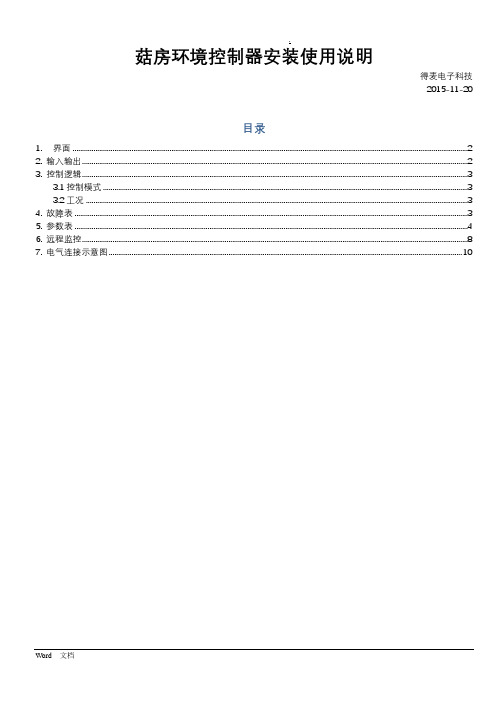

菇房环境控制器安装使用说明得麦电子科技2015-11-20目录1. 界面 (2)2. 输入输出 (2)3. 控制逻辑 (3)3.1控制模式 (3)3.2工况 (3)4. 故障表 (3)5. 参数表 (4)6. 远程监控 (8)7. 电气连接示意图 (10)1.界面采用最新windows8 系统风格设计，力图简洁、清晰明了，一目了然常用数据。

2. 输入输出3. 控制逻辑3.1控制模式手动控制、时间控制、自动控制3种控制模式任选1)手动控制一一通过点击现场控制屏上的手动按钮，可以人工手动控制设备的启停。

将参数“所有输出手动控制”设为使用后，点击“状态查询界面→输出查询”下方的按钮，可实现各个输出点的手动开停。

手动控制时，时间控制和自动控制无效。

2)时间控制一一通过现场文本显示器或远程监控电脑，对设备的启停时间、工作时间进行设定，使设备按照设定的时间间隔进行工作。

时间控制从不用设定为使用，或改变开启间隔时，立即启动。

光照的时间控制由以下3个参数确定。

●灯光工作总时间（默认4320分）●灯光开启间隔（默认10分）●灯光开启时间（默认60分）如果[灯光工作总时间]设为0，则不开光照；如果[灯光工作总时间]﹥0，则每隔10分钟开启灯光运行60分钟，知道累计运行时间﹥[灯光工作总时间]为止。

3)自动控制一一根据设定的目标值自动开启相应输出。

●当上部温度≤“设定温度”﹣“温度偏差”时，启动制热；当上部温度≥“设定温度”时，停止制热；●当上部温度≥“设定温度”＋“温度偏差”时，启动制冷；当上部温度≤“设定温度”时，停止制冷；●当湿度≤“设定湿度”时，启动加湿；当湿度≥“设定湿度”﹢“湿度偏差”时，停止加湿；●当CO2浓度≥“设定CO2浓度”＋“CO2浓度偏差”时，启动进风、排风扇；当CO2浓度≤“设定CO2浓度”时，停止进风、排风扇；●光照无自动控制。

注1：自动控制和时间控制可同时使用。

注2：当上部温度故障时，使用下部温度控制。

智能环境控制器iEC12 Pro使用手册声明本手册的版权归深圳市朗锐恒科技开发有限公司所有，并保留所有的权利。

本公司保留随时更改本手册的权利，恕不另行通知。

本手册的任何一部分未经过本公司明确的书面授权，任何其他公司或个人均不允许以商业获利目的来复制、抄袭、翻译或者传播本手册。

订购产品前，请向本公司详细了解产品性能是否符合您的要求。

产品并不完全具备本手册的所描述的功能，客户可根据需要增加产品的功能，具体情况请跟本公司的技术员或业务员联系。

本手册提供的资料力求准确和可靠。

然而，本公司对侵权使用本手册而造成后果不承担任何法律责任。

免责条款1. 我公司不承担控制器在安装替换或者维修过程中产生的人力开支或花费。

2. 质量保证不包含：1)控制器已超出保修期；2)最终用户未按照规范安装，错误使用而造成的控制器故障；3)用户私自开机维修、改装造成损坏而造成的控制器故障；4)因意外因素包括人为原因（包括操作失误、私自拆卸、野蛮搬运、输入非标准电压等）导致控制器故障；5)因自然灾害（如雷击、火灾、水灾、地震等）原因造成的控制器故障。

3.本公司控制器产品都经过了严格的测试和质量监控，然而某些我们所不能控制的失误依然可能存在。

由于该控制器是运行在畜禽养殖场的环境控制系统中，控制器出现故障可能引起严重的后果，用户应该提供充分的备用和报警系统。

这些系统应可以在控制器故障的情况下仍可以自动运行或提醒用户手动运行关键设备。

对提供此备用系统的疏忽，视为用户自愿承担所造成的损失。

4.我公司环控器虽然可以自动控制相关设备自动运行，仍需要有人值守，定时巡查，并做好书面记录。

及时发现和处理异常情况。

因用户未及时发现和处理造成的损失由用户负责。

5.在任何情况下我公司都不对用户或第三方直接、间接造成的损失及人身伤害等承担责任。

6.除以上明示的质量保证，我公司不做其他任何明示或隐含的关于控制器的保证。

我公司否认并排除隐含的适销性和适用特殊用途的保证。

Supervisory Control PlatformInstallation and Operation ManualFW 2.26026-1803 R9Copeland | Electronics and Controls 1065 Big Shanty Road NW, Suite 100Kennesaw, GA 30144 USA 770-425-2724 • 1-800-829-2724 Email: ****************************************FIRMWARE VERSION2.26For release notes and other product information, click here .FCC COMPLIANCE NOTICEThis device complies with Part 15 of the FCC Rules Class A. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.CE COMPLIANCE NOTICEClass A Product Information for Supervisory Controller:The Supervisory Controller are Class A products. In a domestic environment this product may cause radio interference in which case the user may be required to take adequate measures.ULE211299ELECTROSTATIC DISCHARGE CAUTION This integrated circuit can be damaged by ESD. Failure to observe proper handling and installation procedures can cause damage. ESD damage can range from subtle performance degradation to complete device failure. Precision integrated circuits may be more susceptible to damage because very smallparametric changes may cause the device to not meet its published specifications.iii026-1803 R9Contents1 INTRODUCTION......................................................................................................................................................................... 1-11.1 S UPPORTED B ROWSERS ....................................................................................................................................................................... 1-11.2 D IRECT C ONNECT I NSTRUCTIONS - C ONNECT YOUR LAPTOP TO S UPERVISORY C ONTROLLER ’S E THERNET P ORT ETH 1....... 1-11.3 L OGGING I NTO THE S UPERVISORY C ONTROLLER .............................................................................................................................. 1-31.4 H OW TO C HANGE THE IP A DDRESS .................................................................................................................................................... 1-41.4.1 Method 1: Direct Connect..................................................................................................................................................... 1-41.4.2 Method 2: USB Port.................................................................................................................................................................. 1-41.5 S ETUP W IZARD ...................................................................................................................................................................................... 1-52 E3 HARDWARE OVERVIEW ................................................................................................................................................... 2-12.1 E3 O RDERING I NFORMATION ............................................................................................................................................................... 2-12.2 T ECHNICAL S PECIFICATIONS .............................................................................................................................................................. 2-22.3 P LUG -I N D IGITAL I/O C ARD (P/N 537-4880).................................................................................................................................. 2-22.3.1 LED’s............................................................................................................................................................................................. 2-22.4 W IRING ................................................................................................................................................................................................... 2-32.5 E THERNET C ONNECTIONS ................................................................................................................................................................... 2-32.6 E3 RS485 W IRING G UIDE E XAMPLE .................................................................................................................................................. 2-42.7 E3 W IRING D IAGRAMS ......................................................................................................................................................................... 2-73 SITE SUPERVISOR HARDWARE OVERVIEW...................................................................................................................... 3-13.1 O RDERING INFORMATION .................................................................................................................................................................... 3-13.2 T ECHNICAL S PECIFICATIONS ............................................................................................................................................................... 3-23.3 S ITE S UPERVISOR H OUSING D IMENSIONS AND M OUNTING .............................................................................................................. 3-33.4 W IRING D IAGRAMS ................................................................................................................................................................................ 3-43.5 D EVICE W IRING ..................................................................................................................................................................................... 3-53.6 S ITE S UPERVISOR P OWER , S ERIAL , AND IO P OSITIONS ..................................................................................................................... 3-53.6.1 Termination Jumpers.............................................................................................................................................................. 3-53.6.2 Using a DC Volt Meter to Check Termination and Bias................................................................................................ 3-63.6.3 Removing The SD Card.......................................................................................................................................................... 3-63.6.4 LEDs.............................................................................................................................................................................................. 3-63.6.5 Dip Switch Termination and Biasing.................................................................................................................................. 3-73.7 S ERIAL C ONNECTIONS ......................................................................................................................................................................... 3-83.8 W IRING T ERMINAL D ETAIL .................................................................................................................................................................. 3-83.9 D IGITAL I NPUTS .................................................................................................................................................................................... 3-93.10 R ELAY O UTPUTS ................................................................................................................................................................................ 3-93.11 A NALOG I NPUTS .............................................................................................................................................................................. 3-103.12 S ITE S UPERVISOR W IRING E XAMPLES ........................................................................................................................................... 3-104 SUPERVISORY CONTROLLER BASIC NAVIGATION........................................................................................................ 4-14.1 M ENUS AND S UBMENUS ....................................................................................................................................................................... 4-14.2 COM P ORT B ANDWIDTH C OLOR S CHEME ........................................................................................................................................ 4-24.3 COM P ORT B ANDWIDTH C ALCULATOR ............................................................................................................................................. 4-34.4 O VERVIEW .............................................................................................................................................................................................. 4-44.4.1 Conditional Visibility............................................................................................................................................................... 4-44.4.1.1 User View Details ...................................................................................................................................................................................... 4-44.5 B ASIC S CREEN E LEMENTS ................................................................................................................................................................... 4-54.6 L ANGUAGE S ETTINGS ........................................................................................................................................................................... 4-6User Manualiv 4.7 L OCATING AND W ORKING W ITH A PPLICATIONS ............................................................................................................................... 4-74.8 A PPLICATION T ABS .............................................................................................................................................................................. 4-74.8.1 Performance Meter.................................................................................................................................................................. 4-74.8.2 Site Aggregation....................................................................................................................................................................... 4-84.8.3 Control Inventory...................................................................................................................................................................... 4-84.8.3.1 Adding Applications................................................................................................................................................................................. 4-94.9 ADF S ..................................................................................................................................................................................................... 4-94.10 C REATING A B ACKUP AND R ESTORE ................................................................................................................................................ 4-94.10.2 Encrypted Backup.............................................................................................................................................................. 4-104.10.3 Restore.................................................................................................................................................................................... 4-104.11 U SING THE H ELP M ENU .................................................................................................................................................................. 4-114.12 I CONS OR B UTTONS A PPEARING ON THE H OME S CREEN ............................................................................................................ 4-125 LOGGING GROUPS.................................................................................................................................................................... 5-15.1 S UPPORTED F UNCTIONS ...................................................................................................................................................................... 5-15.2 D ATA L OGGING T YPES ......................................................................................................................................................................... 5-15.3 L OGGING G ROUP F UNCTIONS ............................................................................................................................................................. 5-16 ALARM CONFIGURATION....................................................................................................................................................... 6-16.1 A LARM C ONFIGURATION ..................................................................................................................................................................... 6-26.2 A LARM C OMMUNICATIONS ................................................................................................................................................................. 6-26.2.1 Alarm Communications Setting........................................................................................................................................... 6-36.3 A LARM L OG AND V IEW H ISTORY ........................................................................................................................................................ 6-46.4 T EMPERATURE D IFFERENTIAL A LARMS ............................................................................................................................................. 6-56.5 L IGHTING C YCLE A LARMS .................................................................................................................................................................. 6-66.6 S MART A LARMING ................................................................................................................................................................................ 6-76.6.1 Accessing Smart Alarms......................................................................................................................................................... 6-76.7 P EER A LARMING ................................................................................................................................................................................... 6-86.8 G ENERIC A LARMS ................................................................................................................................................................................. 6-86.9 A LARM T YPES ....................................................................................................................................................................................... 6-87 RS485 I/O NETWORK BOARDS AND PERIPHERALS........................................................................................................ 7-17.1 T HE I/O N ETWORK ............................................................................................................................................................................... 7-17.2 I/O B OARD N AMES AND T ERMINOLOGY ............................................................................................................................................. 7-17.2.1 MultiFlex Boards....................................................................................................................................................................... 7-17.2.1.1 MultiFlex 16 Input Board......................................................................................................................................................................... 7-17.2.1.2 MultiFlex Combination Input/Output Boards.................................................................................................................................. 7-27.2.2 MultiFlex CUB Support........................................................................................................................................................... 7-37.2.3 MultiFlex RTU Support............................................................................................................................................................ 7-37.2.3.1 I/O Network and MultiFlex RTU Setup on Serial Port................................................................................................................... 7-37.2.3.2 Creating an Instance of RTU Application.......................................................................................................................................... 7-47.2.3.3 Deleting/Checking Status of RTU Board........................................................................................................................................... 7-47.2.3.4 Zone Management.................................................................................................................................................................................... 7-47.2.3.5 Scheduling................................................................................................................................................................................................... 7-47.2.3.6 Alarming........................................................................................................................................................................................................ 7-47.2.3.7 Real Time Clock Updates........................................................................................................................................................................ 7-57.2.3.8 Hand-Held Terminal Support................................................................................................................................................................ 7-57.2.4 MultiFlex RCB Support............................................................................................................................................................ 7-57.2.4.1 I/O Network and MultiFlex RCB Setup on Serial Port................................................................................................................... 7-57.2.4.2 Creating an Instance of RCB Application.......................................................................................................................................... 7-57.2.4.3 Deleting/Checking Status of RCB Board........................................................................................................................................... 7-57.2.4.4 Zone Management.................................................................................................................................................................................... 7-57.2.4.5 Scheduling................................................................................................................................................................................................... 7-67.2.4.6 Alarming........................................................................................................................................................................................................ 7-67.2.4.7 Real Time Clock Updates........................................................................................................................................................................ 7-6v026-1803 R97.2.4.8 Hand-Held Terminal Support................................................................................................................................................................ 7-67.2.5 MultiFlex RTU............................................................................................................................................................................ 7-67.2.6 MultiFlex Rooftop Control Board (RCB)............................................................................................................................ 7-67.2.7 The MultiFlex ESR Board....................................................................................................................................................... 7-77.2.8 Hand-held Terminal (P/N 814-3110)................................................................................................................................. 7-77.2.9 The 8RO and 8ROSMT Relay Boards................................................................................................................................. 7-87.2.10 4AO Analog Output Board.................................................................................................................................................. 7-97.2.11 8DO Digital Output Board................................................................................................................................................... 7-97.2.12 XM Series of Case Controllers........................................................................................................................................... 7-97.2.12.1 XM670K v3.4 ............................................................................................................................................................................................ 7-97.2.12.2 XM679K v3.4 and v4.2........................................................................................................................................................................... 7-97.2.12.3 XM678D v2.5 and v2.8....................................................................................................................................................................... 7-107.2.13 XEV22 v1.1 and v1.5.......................................................................................................................................................... 7-107.2.14 Wireless I/O............................................................................................................................................................................ 7-107.2.15 Site Supervisor Displays.................................................................................................................................................... 7-117.2.16 Emerson Programmable Touchscreen Thermostat................................................................................................ 7-127.2.17 Control Techniques Drive (VSD).................................................................................................................................... 7-127.2.18 DAC.......................................................................................................................................................................................... 7-127.2.19 Copeland Discus with CoreSense Diagnostics (ISD)............................................................................................... 7-137.2.20 Copeland Discus with CoreSense Protection............................................................................................................ 7-137.2.21 Copeland Scroll – K5 Refrigeration Compressor...................................................................................................... 7-138 SITE SUPERVISOR DISPLAYS................................................................................................................................................. 8-18.1 10.1-I NCH T OUCHSCREEN D ISPLAY ................................................................................................................................................... 8-18.1.1 Display Connections............................................................................................................................................................... 8-28.1.2 Specifications............................................................................................................................................................................ 8-28.1.3 Mounting Dimensions............................................................................................................................................................ 8-38.1.4 Direct Connect to Site Supervisor...................................................................................................................................... 8-38.2 15.6-I NCH T OUCHSCREEN D ISPLAY ................................................................................................................................................... 8-48.2.1 Display Connections............................................................................................................................................................... 8-48.2.2 Specifications............................................................................................................................................................................ 8-58.2.3 Mounting Dimensions............................................................................................................................................................ 8-58.2.4 Direct Connect to Site Supervisor...................................................................................................................................... 8-58.3 21.5-I NCH T OUCHSCREEN D ISPLAY ................................................................................................................................................... 8-78.3.1 Display Connections............................................................................................................................................................... 8-78.3.2 Specifications............................................................................................................................................................................ 8-88.3.3 Mounting Dimensions............................................................................................................................................................ 8-88.3.4 Direct Connect to Site Supervisor...................................................................................................................................... 8-98.4 S ITE S UPERVISOR T OUCHSCREEN D ISPLAY V ERSION C OMPATIBILITY ......................................................................................... 8-109 SOFTWARE OVERVIEW........................................................................................................................................................... 9-19.1 S UPERVISORY C ONTROLLER A PPLICATION AND S YSTEM C APACITY M ATRIX ................................................................................. 9-19.2 S ITE A GGREGATOR F EATURES ............................................................................................................................................................. 9-69.3 S YSTEM S UPERVISOR F EATURES ......................................................................................................................................................... 9-79.4 S UPERVISORY C ONTROLLER M ODEL S ELECTION G UIDE ................................................................................................................. 9-89.5 S UPERVISORY C ONTROLLER TO E2 C ROSS -REFERENCE G UIDE ...................................................................................................... 9-99.6 S UPERVISORY C ONTROLLER N EW F EATURES ................................................................................................................................. 9-109.7 S UCTION G ROUPS .............................................................................................................................................................................. 9-119.7.1 Introduction............................................................................................................................................................................. 9-119.7.2 The (Standard) Suction Group Application................................................................................................................... 9-119.7.2.1 Overview of PID Control Strategy...................................................................................................................................................... 9-119.7.2.2 Variable-Speed Compressors............................................................................................................................................................. 9-119.7.2.3 Floating Setpoint Control..................................................................................................................................................................... 9-11。

食用菌培植系统控制器使用方法的几点建议食用菌生长培植实现工业化生产，这个方向大家都没有异议，所以食用菌培植系统控制器一出现在蘑菇节后，就引起很多种植老板的关注。

在众多用户中，大家对该控制器的使用上各有妙招。

我们基于杏鲍菇栽培（墙式）总结了几点经验，提出几点控制器使用上的方法供大家参考：一、为什么要各自找出较优化数据；1、菇房建设没有统一标准，配备的设备规模、能力各有差别；2、菇房面积、置放菌包密度不同、栽培方式（床式、墙式等）不同，导致实际绝大多数菇农之间的数据有一定的方向性参考作用，但因特异性不能照搬使用；3、现在排换气多以时间设置控制，不精准。

二、如何找出种植对象的生长最优值：1、准备两份空白数据（如图），专人管理，每日巡视2、根据各自经验预设种植条件，按日输入；3、根据实际长势，若有修改数据，即时输入并作记录，填入第二张表格（多数情况是改C02 值）；4、周期结束，整理第二张表格，作为下一次种植的预设数据，以此方法，几次后即可大致得到较优化的数据；三、食用菌与菇房温度、湿度、通排风设备的连接的几种方法，如下：MCS-10000型菌类环境控制仪至输出设备常见接线图MCS-10000型控制仪具有CO2、温度和湿度监测控制的多功能控制器，通过控制外围设备，控制环境CO2浓度的增加或减少，环境的升温或冷却、环境的增湿或除湿。

该控制仪输出端口均输出三线式220V AC交流电，最大承载15A电流。

常用连接设备如图：图一根据客户现有控制设备及控制方式，连接该MCS-10000型控制仪有如下接线方式：1、常见温度控制设备：原有接线图：（如右图）图中KM1为220V AC接触器，用来控制温控设备，KM2为220V AC接触器，用来控制温控设备中的化霜单元。

采用MCS-10000型控制仪控制温度设备时，只需从该仪器的温度输出接口（三孔插座）接出两根线（人正对接接口右火线、左零线）接到图中的接线点8（火线）和点N（零线），点8到点7之间不接元件；原温控器能保持原有温度显示、及其它功能。

新型环境控制器使用说明书目录1.简介 (3)2.安装 (3)3.操作 (4)4.读取设定值 (5)5.修改设定值 (6)6.设置点 (6)6.1 温度设置 (6)01. 时间 (6)02. 设定温度 (7)6.2 风机设置 (7)03. 风机组1 (7)04. 风机组2 (7)05.风机组3 (7)06.风机组4 (7)07.风机组5 (7)08.风机组6 (7)09.低温保护 (7)10.定时风机组 (8)6.3侧风窗／幕帘设置 (8)11. 侧风窗角度1设定 (9)12. 侧风窗角度2设定 (9)13. 侧风窗角度3设定 (9)14. 侧风窗角度4设定 (9)15. 侧风窗角度5设定 (9)16. 侧风窗角度6设定 (9)17. 侧风窗开启延时开风机 (9)18. 最低温度保护 (9)6.4冷却系统 (10)19. 冷却温度 (10)20. 低温报警 (10)21. 高温报警 (11)22. 传感器温差设定 (11)6.6灯光控制 (12)23. 灯光控制表 (12)6.7 数据采集 (12)24. 温度采集 (12)25. 自动降温设定 (13)7.调试 (13)26.侧风窗和幕帘调试 (13)1.简介首先欢迎您使用微电脑智能环境控制器，本仪表采用先进回流焊工艺使得性能更加稳定，采用微电脑进行控制系统更加智能化，更加贴心，采用大屏幕LED触摸屏全中文显示，界面更好操作，容易上手更加易用，室温测量采用进口温度传感器，测温范围大、精度高、稳定可靠。

并且有完善的温度保护功能。

本智能控制器是一个独立的畜禽舍环境控制器，它能够控制7组风机(包括一组定时风机通风系统)、1组冷却系统(湿帘水泵)、1组灯光系统、1台风窗电机、1台幕帘电机和1组用于报警输出的继电器。

温度对鸡生产性能影响最大，在育雏期，雏鸡的抵抗力较差，必须进行人工供温。

而在育成期、产蛋期或育肥期，适宜的温度能保证鸡发挥正常的生产性能，若温度较高，则鸡的采食量下降，肉鸡增重减慢，蛋鸡蛋重减轻，产蛋率下降；而低温会使维持需要增多，料蛋比和料肉比增高。

菇房环境控制器使用说明书概述：该菇房环境控制器是由青州领翔电子科技有限公司为食用菌大棚养殖户专门研制开发的高度智能化的控制设备，该设备能够依据食用菌的生长规律自动控制菇房内的料温、室温、湿度、CO2含量，为食用菌的生长创造出最佳的生长环境，大大的提高了食用菌的产量和质量；该控制系统自动化程度高，各种温度、湿度、CO2通风等设备都在该环境控制器的统一协调指挥下，全自动化运行，无需人工参与，节省大量的劳动力，降低食用菌的生产成本，是食用菌大棚环境控制的理想控制设备。

使用说明：仪表前面板：一、数据设定：数据设定画面是主页面，在此页面可以通过选择键进入相应界面。

F1监控 F2 CO2设定 F3室温设定 F4料温设定F5湿度设定 F6量程设定 F7补偿设定 F8 PID二、监控画面：显示当前室温、湿度、料温、CO2的监测值三、CO2浓度的设定：当CO2的浓度达到所设值时，风窗开度就会达到所设值。

风窗开度低限：设定风窗需设定的百分比。

（设定后需断电重启后生效）四、室温设定：当达到室温所设值时，电磁阀的开度会达到所设值。

电磁阀的开度低限:设定电磁阀需设定的百分比。

（设定后需断电重启后生效）五、料温设定：当达到料温高限时，料温控制器开始工作，当到达低限时料温控制器停止工作。

六、湿度设定：当达到湿度低限时，湿度控制器开始工作，当达到高限时湿度控制器停止工作。

七、量程设定：CO2 0---10000 湿度 0---100 室温 -20℃---80℃八、补偿设定：例如：监控画面室温是30℃但温度计显示是25℃，则需要在补偿设定里面减5℃，它就像我们调计时用的表（平常使用的表）一个道理。

九、CO2风窗和室内控制阀的采用时间：就是隔多长时间系统读取CO2风窗和室内控制阀的开启程度加以控制。

（本页面其他数据P I D 的参数默认就可以）注意事项：设定数据时SET为选定键ENT为确定键CLR数据清零+/- 选择正负号ESC为退出本页面安全须知：在安装、移动、清洁或检修菇房环境控制器前注意切断电源在安装控制器前须详细阅读说明书，并严格按照说明书操作菇房环境控制器具有相应安全知识的工程公司才能安装菇房环境控制器所有的接线必须符合当地和国家标准按照本手册规范使用客户服务：阅读完说明书后，用户如果仍然不能正常操作菇房环境控制器，请和当地安装工程师联系或直接打电话到公司服务部门。

食用菌栽培环境监控系统解决方案一、模式应用情况1.基本建设情况浙江丽蓝食用菌专业合作社，位于江山市南部现代农业综合区食用菌精品园，成立于2008年12月，现有社员102名，注册资金800万元，占用土地22亩，拥有资产1200多万元，固定资产800多万元，员工60余人，专业技术人员5人，厂房7000多平方米。

2009年被评为江山市示范性专业合作社，2012年被评为浙江省示范性农民专业合作社，2012年“丽蓝”白菇通过农业部农产品质量安全中心审定为无公害农产品,2014年被评为国家级示范性合作社。

浙江丽蓝食用菌专业合作社拥有育菇房4.2万平方米，储存冷库5500平方米。

用物联网系统对菇房进行监测和自动控制。

2.物联网技术及产品使用情况3.物联网技术应用解决方案食用菌栽培环境监控系统利用空气温湿度、光照度、二氧化碳等传感器采集环境数据，通过无线的方式发送到食用菌栽培环境监控系统。

用户可通过手机或电脑登录到食用菌栽培环境监控系统，利用传感器采集的数据进行统计分析得到最佳的种植环境条件，也可以设置好环境参数让系统自动运行，从而使得食用菌能够快速生长。

利用该改系统节省人力，一个棚内由原来5个人管理减少到3个人。

4.经济效益传统的种植方式，依靠大量人力维护菇房种植条件，不仅耗时费力，增加生产成本，而且常常因为传统经验的误导，导致收成的下滑。

根据生产方式的调整，合作社使用了食用菌栽培环境监控系统，利用传感器采集温湿度、二氧化碳浓度、光照强度等参数，一键式控制室内硬件设备，使冷库生长室达到恒温恒湿条件，保证菌菇生长。

使得合作社每年增收10%以上。

5.实施亮点食用菌种植对环境的温湿度和光照条件要求较高，以前依靠人工经验来调节温度和光照，有时候容易造成室内环境不适于菌类生长。

现在依靠传感器技术使得环境参数能够直观的展示出来，而且能够做到远程监控与自动控制。

从而保证类菌类的快速生长，减少损失。

6.技术路线图、应用图片系统结构图系统数据界面。

泰州四通自控技术有限公司【菌菇房智能环境控制箱说明书】一、概述该菌菇房智能环境控制箱是我公司与南京农业大学为食用菌工厂化生产专门研发的、高度智能化的控制设备，该设备能够依据食用菌的生长规律自动控制菇房内的温度、湿度、二氧化碳含量，为食用菌的生长创造出最佳的生长环境，大大地提高了食用菌的产量和质量;该控制箱自动化程度高，各种制冷、加湿、通风、光照等设备在智能控制箱的统一协调指挥下，全自动化运行，无需人工参与，节省大量的劳动力，降低食用菌的生产成本，是食用菌工厂化生产的首选设备。

二、性能特点控制功能强大1、温度自动控制------根据设定的温度范围，自动启动制冷（或加热）设备。

2、湿度自动控制------根据设定的湿度范围，自动启动加湿设备。

3、CO2自动控制------根据设定的浓度上限或时间进行自动排放。

4、光照控制------根据设定的照明时段，自动打开或关闭照明设备。

5、内循环控制------根据循环风的启动周期，自动启动循环风机。

6、其它控制------A、主机联锁控制B、新风机组联锁控制控制方式灵活1、自动控制------根据设定的参数，按照预先编制的程序的自动运行2、手动控制------现场任意启动各种各种模式。

3、集中监控------通过一根通讯线缆将每间菇房的控制箱串联起来送至监控中心的监控电脑，构成菇房环境集中监控系统，该监控系统能够实时显示并自动记录每间菇房的监测数据（湿度、温度、二氧化碳含量）以及外围设备的工作状态，远程设定工作参数，自动报警并记录报警发生的时间及报警原因。

4、互联网监控------通过安装配套的互联网监控软件，我们在家或者出差，都可以通过英特网实时了解菌菇房的各种：温度、湿度、C02含量、设备的运三、系统构成：有温度传感器、湿度传感器、二氧化碳传感器、智能控制箱以及风机、制冷机、加湿器等外围设备构成。

四、监控软件功能。

1.数据显示——实时显示菇房内的温度、湿度、二氧化碳浓度数据：2.参数显示——依据菇房内食用菌的生长规律，远程自动设定或者现场手动设定参数。

食用菌智能化环境控制系统
一、物联网应用概况：
1、公司已建成的一套金针菇物联网生产系统，含50个库房，占地面积20亩；可实现每日1万袋规模的周年华生产；该系统含硬件部分为：传感器终端、数据通讯模块、智能数据采集仪、智能控制器、电脑及线材等；软件部分为：PC 端管理平台软件、手机端管理平台软件及农业物联网管理平台等。

2、物联网产品使用情况：
3、功能特点及经济效益：
公司根据食用菌生长的气候环境，温度、湿度、新风量、空气流速等因素，建成一套智能化环境控制设备，该设备能够根据食用菌的生长规律自动调节菇房内的温度、湿度、二氧化碳含量，为食用菌的生长创造出最佳的生长环境，提高了食用菌的产量和质量；该设备高度自动化，如制冷、加湿、通风、光照灯设备在智能控制软件的统一协调指挥下，全程自动化运行，无需人工参与，节省大量的劳动力，降低食用菌的生产成本。

4、实施亮点：
现在电子信息技术已经渗透到人们生活的各个方面，人类进入信息社会，知识经济时代到来，极大地提高了劳动生产率，促进了生产的迅速发展，产生了一大批新型工业，第三产业迅速发展起来。

推动了社会生活现代化。

出现了经济全球化趋势。

当前，物联网的产生是社会发展的强烈需求，物联网的全球发展形势将可能提前推动人类进入“智能时代”（也称“物联时代”），物联时代的到来将给人类社会带来翻天覆地的变化，任何事物可以在任何时间、任何地点互联，实现智能互动，对人类的健康、安全有着不可估量的现实意义和社会意义。

技术路线图。
