菇房环境控制器-安装使用说明

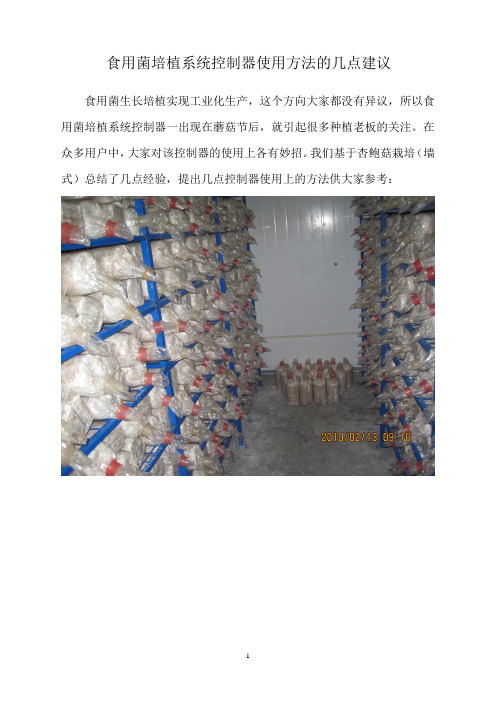

食用菌培植系统控制器使用方法的几点建议食用菌生长培植实现工业化生产，这个方向大家都没有异议，所以食用菌培植系统控制器一出现在蘑菇节后，就引起很多种植老板的关注。

在众多用户中，大家对该控制器的使用上各有妙招。

我们基于杏鲍菇栽培（墙式）总结了几点经验，提出几点控制器使用上的方法供大家参考：一、为什么要各自找出较优化数据；1、菇房建设没有统一标准，配备的设备规模、能力各有差别；2、菇房面积、置放菌包密度不同、栽培方式（床式、墙式等）不同，导致实际绝大多数菇农之间的数据有一定的方向性参考作用，但因特异性不能照搬使用；3、现在排换气多以时间设置控制，不精准。

二、如何找出种植对象的生长最优值：1、准备两份空白数据（如图），专人管理，每日巡视2、根据各自经验预设种植条件，按日输入；3、根据实际长势，若有修改数据，即时输入并作记录，填入第二张表格（多数情况是改C02 值）；4、周期结束，整理第二张表格，作为下一次种植的预设数据，以此方法，几次后即可大致得到较优化的数据；三、食用菌与菇房温度、湿度、通排风设备的连接的几种方法，如下：MCS-10000型菌类环境控制仪至输出设备常见接线图MCS-10000型控制仪具有CO2、温度和湿度监测控制的多功能控制器，通过控制外围设备，控制环境CO2浓度的增加或减少，环境的升温或冷却、环境的增湿或除湿。

该控制仪输出端口均输出三线式220V AC交流电，最大承载15A电流。

常用连接设备如图：图一根据客户现有控制设备及控制方式，连接该MCS-10000型控制仪有如下接线方式：1、常见温度控制设备：原有接线图：（如右图）图中KM1为220V AC接触器，用来控制温控设备，KM2为220V AC接触器，用来控制温控设备中的化霜单元。

采用MCS-10000型控制仪控制温度设备时，只需从该仪器的温度输出接口（三孔插座）接出两根线（人正对接接口右火线、左零线）接到图中的接线点8（火线）和点N（零线），点8到点7之间不接元件；原温控器能保持原有温度显示、及其它功能。

新型环境控制器使用说明书目录1.简介 (3)2.安装 (3)3.操作 (4)4.读取设定值 (5)5.修改设定值 (6)6.设置点 (6)6.1 温度设置 (6)01. 时间 (6)02. 设定温度 (7)6.2 风机设置 (7)03. 风机组1 (7)04. 风机组2 (7)05.风机组3 (7)06.风机组4 (7)07.风机组5 (7)08.风机组6 (7)09.低温保护 (7)10.定时风机组 (8)6.3侧风窗／幕帘设置 (8)11. 侧风窗角度1设定 (9)12. 侧风窗角度2设定 (9)13. 侧风窗角度3设定 (9)14. 侧风窗角度4设定 (9)15. 侧风窗角度5设定 (9)16. 侧风窗角度6设定 (9)17. 侧风窗开启延时开风机 (9)18. 最低温度保护 (9)6.4冷却系统 (10)19. 冷却温度 (10)20. 低温报警 (10)21. 高温报警 (11)22. 传感器温差设定 (11)6.6灯光控制 (12)23. 灯光控制表 (12)6.7 数据采集 (12)24. 温度采集 (12)25. 自动降温设定 (13)7.调试 (13)26.侧风窗和幕帘调试 (13)1.简介首先欢迎您使用微电脑智能环境控制器，本仪表采用先进回流焊工艺使得性能更加稳定，采用微电脑进行控制系统更加智能化，更加贴心，采用大屏幕LED触摸屏全中文显示，界面更好操作，容易上手更加易用，室温测量采用进口温度传感器，测温范围大、精度高、稳定可靠。

并且有完善的温度保护功能。

本智能控制器是一个独立的畜禽舍环境控制器，它能够控制7组风机(包括一组定时风机通风系统)、1组冷却系统(湿帘水泵)、1组灯光系统、1台风窗电机、1台幕帘电机和1组用于报警输出的继电器。

温度对鸡生产性能影响最大，在育雏期，雏鸡的抵抗力较差，必须进行人工供温。

而在育成期、产蛋期或育肥期，适宜的温度能保证鸡发挥正常的生产性能，若温度较高，则鸡的采食量下降，肉鸡增重减慢，蛋鸡蛋重减轻，产蛋率下降；而低温会使维持需要增多，料蛋比和料肉比增高。

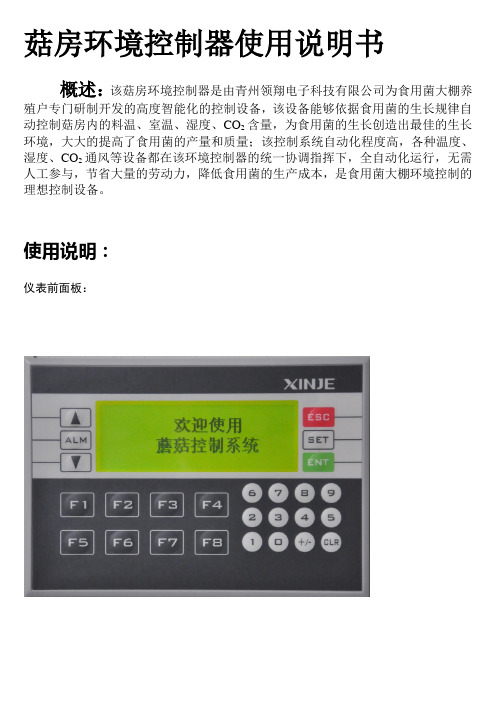

菇房环境控制器使用说明书概述：该菇房环境控制器是由青州领翔电子科技有限公司为食用菌大棚养殖户专门研制开发的高度智能化的控制设备，该设备能够依据食用菌的生长规律自动控制菇房内的料温、室温、湿度、CO2含量，为食用菌的生长创造出最佳的生长环境，大大的提高了食用菌的产量和质量；该控制系统自动化程度高，各种温度、湿度、CO2通风等设备都在该环境控制器的统一协调指挥下，全自动化运行，无需人工参与，节省大量的劳动力，降低食用菌的生产成本，是食用菌大棚环境控制的理想控制设备。

使用说明：仪表前面板：一、数据设定：数据设定画面是主页面，在此页面可以通过选择键进入相应界面。

F1监控 F2 CO2设定 F3室温设定 F4料温设定F5湿度设定 F6量程设定 F7补偿设定 F8 PID二、监控画面：显示当前室温、湿度、料温、CO2的监测值三、CO2浓度的设定：当CO2的浓度达到所设值时，风窗开度就会达到所设值。

风窗开度低限：设定风窗需设定的百分比。

（设定后需断电重启后生效）四、室温设定：当达到室温所设值时，电磁阀的开度会达到所设值。

电磁阀的开度低限:设定电磁阀需设定的百分比。

（设定后需断电重启后生效）五、料温设定：当达到料温高限时，料温控制器开始工作，当到达低限时料温控制器停止工作。

六、湿度设定：当达到湿度低限时，湿度控制器开始工作，当达到高限时湿度控制器停止工作。

七、量程设定：CO2 0---10000 湿度 0---100 室温 -20℃---80℃八、补偿设定：例如：监控画面室温是30℃但温度计显示是25℃，则需要在补偿设定里面减5℃，它就像我们调计时用的表（平常使用的表）一个道理。

九、CO2风窗和室内控制阀的采用时间：就是隔多长时间系统读取CO2风窗和室内控制阀的开启程度加以控制。

（本页面其他数据P I D 的参数默认就可以）注意事项：设定数据时SET为选定键ENT为确定键CLR数据清零+/- 选择正负号ESC为退出本页面安全须知：在安装、移动、清洁或检修菇房环境控制器前注意切断电源在安装控制器前须详细阅读说明书，并严格按照说明书操作菇房环境控制器具有相应安全知识的工程公司才能安装菇房环境控制器所有的接线必须符合当地和国家标准按照本手册规范使用客户服务：阅读完说明书后，用户如果仍然不能正常操作菇房环境控制器，请和当地安装工程师联系或直接打电话到公司服务部门。

泰州四通自控技术有限公司【菌菇房智能环境控制箱说明书】一、概述该菌菇房智能环境控制箱是我公司与南京农业大学为食用菌工厂化生产专门研发的、高度智能化的控制设备，该设备能够依据食用菌的生长规律自动控制菇房内的温度、湿度、二氧化碳含量，为食用菌的生长创造出最佳的生长环境，大大地提高了食用菌的产量和质量;该控制箱自动化程度高，各种制冷、加湿、通风、光照等设备在智能控制箱的统一协调指挥下，全自动化运行，无需人工参与，节省大量的劳动力，降低食用菌的生产成本，是食用菌工厂化生产的首选设备。

二、性能特点控制功能强大1、温度自动控制------根据设定的温度范围，自动启动制冷（或加热）设备。

2、湿度自动控制------根据设定的湿度范围，自动启动加湿设备。

3、CO2自动控制------根据设定的浓度上限或时间进行自动排放。

4、光照控制------根据设定的照明时段，自动打开或关闭照明设备。

5、内循环控制------根据循环风的启动周期，自动启动循环风机。

6、其它控制------A、主机联锁控制B、新风机组联锁控制控制方式灵活1、自动控制------根据设定的参数，按照预先编制的程序的自动运行2、手动控制------现场任意启动各种各种模式。

3、集中监控------通过一根通讯线缆将每间菇房的控制箱串联起来送至监控中心的监控电脑，构成菇房环境集中监控系统，该监控系统能够实时显示并自动记录每间菇房的监测数据（湿度、温度、二氧化碳含量）以及外围设备的工作状态，远程设定工作参数，自动报警并记录报警发生的时间及报警原因。

4、互联网监控------通过安装配套的互联网监控软件，我们在家或者出差，都可以通过英特网实时了解菌菇房的各种：温度、湿度、C02含量、设备的运三、系统构成：有温度传感器、湿度传感器、二氧化碳传感器、智能控制箱以及风机、制冷机、加湿器等外围设备构成。

四、监控软件功能。

1.数据显示——实时显示菇房内的温度、湿度、二氧化碳浓度数据：2.参数显示——依据菇房内食用菌的生长规律，远程自动设定或者现场手动设定参数。

操作规程环境监测仪器操作环境监测仪器是现代环境科学研究和环境管理中不可或缺的工具之一。

为了保证环境监测仪器的准确性和可靠性，我们需要按照一定的操作规程进行仪器的操作。

本文将介绍环境监测仪器操作的一般步骤和注意事项。

一、准备工作1. 环境监测仪器应存放在干燥、通风良好的地方，远离任何可能对仪器造成损害的物质或环境因素。

2. 在使用环境监测仪器之前，务必查看仪器的电源和电池电量是否充足，如有不足应及时更换或充电。

3. 清理仪器表面的灰尘和污渍，确保仪器外部干净整洁。

二、操作步骤1. 打开环境监测仪器的电源，等待仪器自检完成。

在等待期间，不要操作其他按钮或者移动仪器。

2. 根据监测需求选择适当的监测项目和参数设置。

不同的环境监测仪器具有不同的功能和参数，应根据实际情况进行调整。

3. 将仪器传感器与监测样品充分接触，确保获取准确和可靠的监测数据。

面对监测样品，应按照仪器的说明书或指导进行正确操作。

4. 操作仪器时，应注意避免与其他电磁设备或干扰源的干扰。

尽量选择无干扰的环境进行监测。

5. 如果需要在不同位置进行监测，应先关闭仪器，然后按照步骤1重新启动仪器，确保数据的连续性和准确性。

6. 监测结束后，及时关闭电源，并按照仪器的存放要求将仪器归位。

三、注意事项1. 操作环境监测仪器需要具备一定的专业知识，应由经过培训并熟悉仪器操作的人员进行。

2. 在操作过程中，应严格按照操作规程进行，避免随意调整参数或操作仪器的其他按钮。

3. 避免将环境监测仪器暴露在恶劣的环境条件下，例如高温、低温、高湿度等，以免损坏仪器或影响监测结果的准确性。

4. 定期对环境监测仪器进行校准和维护，保证仪器的准确性和稳定性。

5. 在操作过程中，如发现仪器出现异常或故障，应及时停止使用并联系专业人员进行维修和处理。

结论环境监测仪器的操作规程对于获取准确、可靠的监测数据至关重要。

在操作环境监测仪器时，应遵循准备工作、操作步骤和注意事项，以确保仪器的正常运行和监测结果的准确性。

室内控制器的操作方法室内控制器是现代化家居自动化的重要组成部分，通过它我们可以更方便、快捷、智能地控制我们家里的各种设备。

本文将介绍室内控制器的操作方法，方便大家更好地使用它来控制家居设备。

一、准备工作在室内控制器使用之前，首先需要进行一些准备工作。

安装好室内控制器之后，需要进行连接无线网络和配置设备等步骤。

一般来说，我们可以通过室内控制器自带的屏幕或者手机 APP 来进行操作。

具体步骤如下：1. 连接 Wi-Fi。

在室内控制器的设置中找到 Wi-Fi 连接选项，输入家里的 Wi-Fi 账号和密码等信息来连接无线网络。

2. 配置设备。

在室内控制器的设置中找到设备管理选项，添加需要控制的设备，并对设备进行配置。

3. 定时任务设置。

室内控制器一般都支持定时任务的设置，可以根据自己的需要来进行设置。

二、智能控制通过室内控制器，我们可以实现对家居设备的智能控制。

使用室内控制器的智能控制功能，可以让我们的家居设备更加智能化、贴心化。

比如：1. 情景模式。

室内控制器通常都会提供不同的情景模式，比如睡眠模式、离家模式、影院模式等等。

我们可以根据不同的需求，来选择不同的模式，方便我们的生活。

2. 遥控器功能。

通过室内控制器的遥控器功能，我们可以通过控制室内控制器来控制我们的家居设备，非常的方便。

3. 语音控制。

室内控制器一般都支持语音控制，我们可以通过语音来对家居设备进行控制、操作。

三、注意事项在使用室内控制器的时候，需要注意以下几点：1. 安全问题。

尤其是对于一些与家庭安全直接相关的设备，比如门禁、监控等等，一定要采用更为安全、可靠的接入和控制方式。

2. 物理环境因素。

需要注意室内控制器的安装、运行环境清洁、温度、湿度等因素，避免对其造成损害。

3. 维护保养。

需要根据室内控制器的使用说明进行操作，并及时对其进行维护保养，保证其运行稳定可靠。

四、总结室内控制器是非常方便的家居自动化设备，通过它我们可以实现智能化控制和管理家居设备。

GB F37用户说明书版本 A2F37 环控电脑目录目录表概要1F37 环控电脑的应用1控制电脑的文件1如何使用这本手册 1Fancom 技术支持2F-Central 农场管理者™ 2控制电脑中使用的符号 31.环境管理的基本原理41.1介绍41.2目标41.3依据MTT通风概念的通风41.3.1最小通风阶段 (M-phase)41.3.2最小通风-纵向通风转换区 (MT-phase)51.3.3纵向通风阶段的通风 (T-phase)51.3.4最佳的鸡舍环境61.4环控管理曲线图71.5通风81.5.1 线性控制 M/MT-通风91.5.2 间歇性控制 M/MT-通风101.5.3 纵向通风阶段的通风(T-phase)111.5.4 根据负压来优化通风131.6加热131.6.1 高/低-控制加热141.7降温141.8相对湿度152.日常环控管理162.1介绍162.2F37 面板介绍162.2.1 经过主菜单查询和更改数据 16 2.3 在饲养初期的环控管理172.3.1空舍设定172.3.2进鸡前的正确的环境控制172.4 加热和降温182.4.1查询温度图表182.4.2更改控制数据192.5 通风控制202.5.1查询通风图表202.5.2更改控制数据212.5.3改变通风温度的设定212.6 控制相对湿度222.6.1 查询相对湿度的图表222.7舍外的状况233.高级选项243.1介绍243.2查询码和控制的影响243.2.1控制器的配置243.2.2使用影响因素253.3管理和监控253.4温度代码263.4.1降温263.4.2通风温度设定273.4.3加热273.5 通风代码283.5.1排气283.5.2进气303.5.3压力323.6 相对湿度代码32.7舍外温度测量和舍外温度影响因素33.8 管理33F37 环控电脑目录3 33.8.1 曲线334. 影响 354.1 介绍354.2相对湿度的影响354.2.1 高的相对湿度对最小通风的影响 354.2.2 高的相对湿度对加热的影响 364.2.3 高的相对湿度对降温的影响 374.3风向和暴风雨的影响37 4.3.1 风向对最小通风和过渡通风的影响 374.3.2 暴风雨对最小通风和过渡通风的影响 384.3.3 暴风雨对涡流挡风板的影响 384.3.4 风向对进风口的影响 394.3.5 暴风雨对进风口的影响 404.4舍外温度的影响40 4.4.1 舍外高温对带宽的影响 404.4.2 舍外低温对带宽的影响414.4.3 舍外低温对压力和进气口开启状态的影响434.5 温度差异对进气口的影响 444.6 负压对侧窗进气口的影响 454.7 湿帘降温对最大通风量的影响 454.8 对侧窗总的影响因素 465. 料和水的供应 485.1 介绍485.2 输入喂料和饮水的时钟设定 485.2.1 流量报警 49 5.3 查询日流量 495.4 喂料周期补偿 505.5 记录水量和料量 506. 舍内光照 516.1 介绍516.2灯光时钟设定516.2.1 控制灯光照强度 516.2.2 预设光照时间526.3 间歇时钟控制 536.4 输入一个光照方案 547. 鸡只管理 557.1 介绍557.2 鸡只管理数据总概 557.3 进鸡 557.4 鸡只死淘 567.5 鸡只出栏578. 输入曲线 588.1 介绍588.2输入一个环控曲线 588.2.1 最小通风水平 588.2.2 输入一个环控曲线 599. 报警 609.1 介绍609.2 关闭报警系统 609.3 测试报报警系统609.4 控制电脑给出一个警报 – 关闭警报 609.5 控制电脑给出一个警报 619.6 警报解除619.7 可能的报警情形 619.8 报警历史记录 619.9温度报警619.9.1 绝对温度报警 61F37 环控电脑目录9.9.3温度探头错误629.9.4温度报警总62 9.10湿度报警629.10.1设定报警范围629.10.2湿度探头错误63 9.11 负压报警 639.11.1设定报警范围639.11.2压力探头错误63 9.12 喂料时钟流量报警63 9.13 延伸报警 63 9.14 系统报警 63 9.15 报警表 64索引65版权 2005Fancom B.V.Panningen,the Netherlands版权所有.没有Fancom事先明确的书面允许,此使用说明书的任何部分不得复制,传播,翻译成其他语言. Fancom保留不通知用户而进行修改的权利.对于本使用说明书,Fancom不提供任何直接或间接的担保,所有风险由用户承担.本说明书,编者尽了最大的努力,然而,如果您发现有什么错误,请通知Fancom B.V.概要F37 环控电脑的应用F37是一个用来控制禽舍内通风,加热,降温,压力,光照和相对湿度的紧凑型的环境控制器.用户的饲养目标被作为研发这种控制电脑的出发点.这种环控电脑适合于各种环境状况下广泛使用.这种控制电脑支持下列通风系统:Fancom MTT™这种Fancom独特的概念最小通风基于 Fancom Combi™ 和 Fancom EC-Combi™最小通风本控制电脑的特点:基于家禽的生长周期的全自动电脑控制.鸡只管理: 进鸡,转移,淘汰鸡只的记录.使用时钟控制外部设备. 根据反馈信息记录消耗 (例如气和电的消耗).供应水和料给鸡只.广泛 (和部分可调的) 报警系统, 如果一个处理不合符预期,能立即进行干涉.控制电脑包含文件本文件由下列说明书组成:用户说明书用户说明书是提供给最终用户使用的. 本说明书在安装完毕后，可与控制电脑一起使用.安装说明书安装说明书是打算给安装员用的,内容包括控制电脑的电气联接和内在配制操作和安全指示这些内容包含在一个独立的说明书中. 本说明书也可应用在T Fancom F2000-line 其他的控制电脑上. 在使用控制电脑上仔细阅读本安全指示和警告.请将本说明书与控制电脑放置在一起如何使用本说明书本说明的版面设计采用尽可能简明的方式. 一些图标被用在本说明书中表达一些特别的特征.下列图标被Fancom 使用在本说明书中:建议, 意见和对附加信息的评论.警告如不仔细遵守本内容将可能导致产品损坏.警告如不仔细遵守本内容将可能导致生命危险.例如: 标题…每一个例子都有一个如上面所示的灰色的标题栏. 一条灰色的线表示该标题内容结束. 继续正常的描述.如何执行一个步骤:每一个步骤都有一个独立的标题(看上述示例) 并且包括一系列的编号.1. 每个步骤都是开始于一个菜单选项.按一下对应的软键出现必要的菜单选项.通常按下图表下面的软键就可以选择图表中的内容.2. 遵照程序中的其它步骤.3.文件名,方框,菜单选项,等总是斜体字体格式显示.控制电脑的操作将会在不同的章节予以介绍.有时会提到系统的设定, 例如系统设定Heating in house SETUP,标签页Inside. 这种情况下首先要进入系统菜单. 使用用户菜单可以访问所有的设定.常见问题解答某些方面作为问题已经处理…并回答. 常见问题解答通常会涉及到特别情况.小数点本手册在数值方面使用小数点. 例如: 一公斤五百克表示为 1.5kilo.Fancom帮助中心如有任何问题或是需要支持请与 Fancom 帮助中心联系: . 本网址包括了Fancom产品是如何工作的一些常见问题的解答.F-Central农场管理者™事实上,所有的Fancom的设备都能通过F-Central 农场管理者软件包和通讯模块在一个中心站来控制和管理. 你的控制电脑显示界面在F- Central 农场管理者上也能看到,因此你可以远程控制工作.F37 环控电脑 总概电脑中使用的符号生长日龄曲线运行间歇运行停止舍内温度舍内设定温度通风 风机 (状态)通风: M/MT-part (analog)通风: M/MT-part (relay) 舍内相对湿度 舍外相对湿度 湿度 舍外状况 侧窗进气口管理鸡只数据 加热降温 (概况) 降温 (状态) 气压 通风温度最小和最大测量温度查看温度查看 (加热启动) 温度查看 (降温启动) 曲线图天气状况F37 环控电脑环境管理的基本原理1. 环境管理的基本原理1.1介绍本节讲述使用F37环控电脑的基本原理和术语.F37控制电脑可以用来在禽舍内控制通风,加热,降温,测压和相对湿度的测量. 因为本控制电脑适用于一个很宽范围的环境状况,因此本节的部分内容并不是针对所有的用户.1.2目标环境管理有一个中心目标: 在动物的生长周期内得到一个最优的通风,温度,相对湿度的组合.具体包括下列目标:动物的生长周期是环境管理的第一要素. 例如年轻的小动物与年老的动物相比需要更多的热量和较少的新鲜空气. 在动物的生命周期中,四周的温度要逐i渐降低而通风要逐增加.舍内均匀的温度和气流速度对鸡舍环境不间断的监视.考虑外部因素的影响,如室外温度,风向和相对湿度.在外部因素的影响下,环境管理能重新设定.即使不使用这一功能,控制电脑也能很好地控制舍内环境.1.3根据MTT-概念控制通风本控制电脑非常适合于MTT鸡舍内的环境地控制. MTT是‘最小/过渡/纵向’的缩写.在这个概念中,控制电脑可以从最小通风到纵向通风,逐渐地增加通风量.纵向通风在炎热的地区的使用是不言而喻的,如中东和亚洲.然而,纵向通风也可以用在更热或更冷的环境,用来降低在热天的死亡率. Fancom的MTT概念中从最小通风到最大通风的转换过渡是渐进的。

设施食用菌菇房生长环境湿度控制方法
在食用菌工厂化生产中，湿度的控制至关重要，特别是催芽时期，合适的湿度是调控的基础，现在工厂化生产菇房湿度控制主要有以下三种方式：
1、增减加湿器数量控制：这是最简单的控制方法，搔菌后初期需要较高湿度的时候，打开所有加湿器，随着生长对湿度需要的减少，逐渐减少开启的加湿器的数量。

这种方法没有复杂的控制系统，每个加湿器独立工作，缺点是加湿器的启停不能随菇房湿度的变化而变化，适合硬件投入不足的工厂。

2、启停时间控制：用时间继电器控制加湿器的启停，一般以分钟为单位，可以设定启动几分钟和停止几分钟，以后一直按照设定的启停时间往复循环。

启停时间控制加湿器启停，最大的好处是不受湿度传感器稳定性的影响，但是需要食用菌技术人员有较强的责任心，根据不同季节、不同天气。

不同生长时期等变量来随时调整启停时间设定。

3、湿度传感器控制：湿度传感器控制是现在食用菌工厂化湿度控制的主流方式，最大的优点是技术人员能够通过设定湿度的数值，来控制菇房的湿度，菇房湿度能够保持稳定。

- 1 -。

普杰客房控制系统一体化RCU安装说明A-RS881-EC客控一体机模块安装在专用安装箱（A-RS881-BOX-A客控一体机安装箱模块）内，通过螺钉及垫片进行固定，具体安装方式见下：安装箱可以采用明装也可以采用暗装的方式，同时安装箱还提供专用的零线排，方便工程人员进行接线。

一般情况下，安装箱必须放置在客房内，最好放置在适合工程人员操作同时又不影响客房整体环境的地方，如果实在没有合适的地方，也可以放置在天花板上（不推荐，因为会影响接线以及后续的调试工作）。

3.1、强电输入端口接线说明A-RS881-EC内部同时存在强电及弱电两套系统，统一通过电源输入端口进行供电，电源输入端口定义可参照印制板上的标识文字。

3.2、强电继电器输出端口接线说明A-RS881-EC提供22路强电输出端口，分别可用于控制灯光、窗帘电机或者空调电机等设备，其具体接线方式如下：如上图所示，A-RS881-EC主机输出端直接输出火线，负载采用共零接线方式，应用时将负载的火线端接到A-RS881-EC输出端即可。

每个输出端都有对应的标识符来指定其端口号，见下图：K1~K22分别对应每一条独立回路，每个回路都可以单独配置其功能。

同时系统具有默认配置，每个输出回路都具有特定的功能，下面给出每个回路的参数及其默认功能配置：表3-1继电器默认输出端口定义序号回路标识号最大负载功率默认回路控制对象备注1K1房灯2K2放灯带3K3浴室灯4K4浴镜灯5K5衣柜灯6K6夜灯7K7卫排气扇8K8廊灯9K9窗帘开10K10窗帘关11K11布帘开12K12布帘关13K13左阅读14K14右阅读15K15总制指示灯16K16入住指示灯17K17风机高速18K18风机中速19K19风机低速20K20冷阀21K21热阀22K22受控插座3.3、调光回路接线说明A-RS881-EC客控一体机支持调光控制，调光回路参数要求如下：阻性负载（如白炽灯）：2路，调光率10%~90%，负载要求2A（MAX）/220VAC；感性负载（如节能灯）：2路，调光率10%~90%，负载要求1A（MAX）/220VAC。
