实验一高频小信号调谐放大器一、实验目的1．掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算。
2．掌握信号源内阻及负载对谐振回路Q值的影响。
3．掌握高频小信号放大器动态范围的测试方法。
二、实验内容1．调测小信号放大器的静态工作状态。
2．用示波器观察放大器输出与偏置及回路并联电阻的关系。
3．观察放大器输出波形与谐振回路的关系。
4．调测放大器的幅频特性。
5．观察放大器的动态范围。
三、基本原理：小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。
其实验单元电路如图1-1所示。
该电路由晶体管VT7、选频回路CP2二部分组成。
它不仅对高频小信号放大，而且还有一定的选频作用。
本实验中输入信号的频率fs＝10MH。
R67、R68和射极电阻决定晶体管的静态工作点。
拨码开关S7改变回路并联电阻，即改变回路Q值，从而改变放大器的增益和通频带。
拨码开关S8改变射极电阻，从而改变放大器的增益。
四、实验步骤：熟悉实验板电路和各元件的作用，正确接通实验箱电源。
1．静态测量将开关S8的2，3，4分别置于“ON”，测量对应的静态工作点，将短路插座J27断开，用直流电流表接在J27C.DL两端，记录对应I c值，计算并填入表1.1。
将S8“l”置于“ON”，调节电位器VR15，观察电流变化。
2．动态测试（1）将10MHZ高频小信号(<50mV)输入到“高频小信号放大”模块中J30(XXH.IN)。
（2）将示波器接入到该模块中J31（XXH．OUT）。
（3）J27处短路块C.DL连到下横线处，拨码开关S8必须有一个拨向ON，示波器上可观察到已放大的高频信号。
（4）改变S8开关，可观察增益变化，若S8“ l”拨向“ON”则可调整电位器VR15，增益可连续变化。
（5）将S8其中一个置于“ON”，改变输出回路中周或半可变电容使增益最大，即保证回路谐振。
（6）将拨码开关S7逐个拨向“ON”，可观察增益变化，该开关是改变并联在谐振回路上的电阻，即改变回路Q值。
单调谐回路谐振放大器实验报告实验目的：本实验旨在通过实际操作，掌握单调谐回路谐振放大器的基本原理和特性，加深对谐振放大器的理解，提高实验操作和数据处理的能力。
实验仪器：1.信号发生器。
2.示波器。
3.直流稳压电源。
4.电压表。
5.电流表。
6.电感、电容、电阻器等元件。
实验原理：单调谐回路谐振放大器是一种利用电感和电容构成的谐振回路作为放大电路的反馈网络，以实现对特定频率的信号进行放大的电路。
在谐振频率附近，输入信号经过放大器放大后，输出信号的幅度将达到最大值，这就是谐振放大器的谐振特性。
实验步骤：1.按照实验电路图连接好电路，并接通电源。
2.调节信号发生器的频率，使得谐振放大器处于谐振状态。
3.通过示波器观察输入和输出信号的波形，并记录幅度值。
4.改变输入信号频率，观察输出信号的变化。
5.测量电路中各元件的参数值，并记录下来。
实验结果与分析：在实验中，我们通过调节信号发生器的频率，成功地使谐振放大器处于谐振状态。
在谐振频率附近，输出信号的幅度达到最大值，验证了谐振放大器的谐振特性。
同时，我们还观察到了输入信号频率改变时输出信号的变化，进一步验证了谐振放大器对特定频率信号的放大特性。
通过测量电路中各元件的参数值，我们可以进一步分析谐振放大器的工作原理。
电感、电容和电阻器的数值对谐振频率和放大倍数都有着重要的影响，这也为我们深入理解谐振放大器提供了重要的实验数据。
实验总结：通过本次实验，我们深入了解了单调谐回路谐振放大器的工作原理和特性。
掌握了谐振放大器的实验操作技能，提高了对谐振放大器的理论理解和实际操作能力。
同时，也加深了对电感、电容和电阻器等元件在电路中的作用和参数对电路性能的影响。
结语：谐振放大器作为一种重要的电子电路，在实际应用中有着广泛的用途。
通过本次实验，我们对谐振放大器有了更加深入的理解，相信对我们的专业学习和工程实践都将有着积极的促进作用。

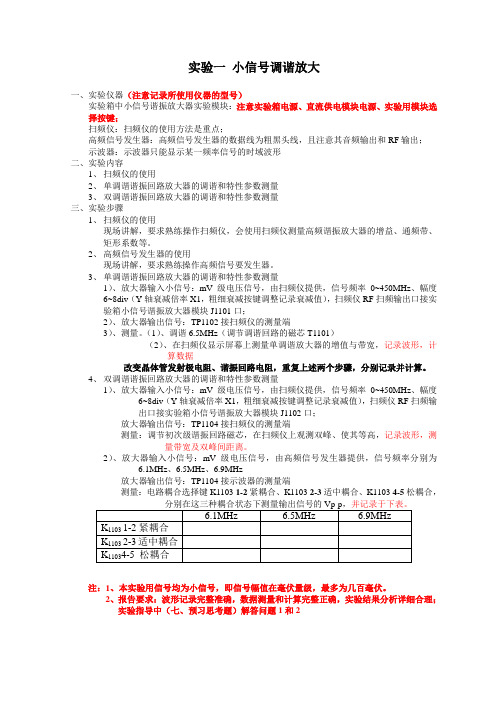

实验一小信号调谐放大一、实验仪器（注意记录所使用仪器的型号）实验箱中小信号谐振放大器实验模块：注意实验箱电源、直流供电模块电源、实验用模块选择按键；扫频仪：扫频仪的使用方法是重点；高频信号发生器：高频信号发生器的数据线为粗黑头线，且注意其音频输出和RF输出；示波器：示波器只能显示某一频率信号的时域波形二、实验内容1、扫频仪的使用2、单调谐谐振回路放大器的调谐和特性参数测量3、双调谐谐振回路放大器的调谐和特性参数测量三、实验步骤1、扫频仪的使用现场讲解，要求熟练操作扫频仪，会使用扫频仪测量高频谐振放大器的增益、通频带、矩形系数等。
2、高频信号发生器的使用现场讲解，要求熟练操作高频信号要发生器。
3、单调谐谐振回路放大器的调谐和特性参数测量1）、放大器输入小信号：mV级电压信号，由扫频仪提供，信号频率0~450MHz、幅度6~8div（Y轴衰减倍率X1，粗细衰减按键调整记录衰减值），扫频仪RF扫频输出口接实验箱小信号谐振放大器模块J1101口；2）、放大器输出信号：TP1102接扫频仪的测量端3）、测量。
（1）、调谐6.5MHz（调节调谐回路的磁芯T1101）（2）、在扫频仪显示屏幕上测量单调谐放大器的增值与带宽，记录波形，计算数据改变晶体管发射极电阻、谐振回路电阻，重复上述两个步骤，分别记录并计算。
4、双调谐谐振回路放大器的调谐和特性参数测量1）、放大器输入小信号：mV级电压信号，由扫频仪提供，信号频率0~450MHz、幅度6~8div（Y轴衰减倍率X1，粗细衰减按键调整记录衰减值），扫频仪RF扫频输出口接实验箱小信号谐振放大器模块J1102口；放大器输出信号：TP1104接扫频仪的测量端测量：调节初次级谐振回路磁芯，在扫频仪上观测双峰、使其等高，记录波形，测量带宽及双峰间距离。
2）、放大器输入小信号：mV级电压信号，由高频信号发生器提供，信号频率分别为6.1MHz、6.5MHz、6.9MHz放大器输出信号：TP1104接示波器的测量端测量：电路耦合选择键K1103 1-2紧耦合、K1103 2-3适中耦合、K1103 4-5松耦合，注：1、本实验用信号均为小信号，即信号幅值在毫伏量级，最多为几百毫伏。
实验一调谐放大器实验报告实验目的：掌握调谐放大器的工作原理和基本参数的测量方法。
实验器材：功放实验箱、频率源、信号发生器、示波器、电阻箱、电容箱、电感箱、电压表、线路板、导线等。
实验原理：调谐放大器是一种利用电容和电感的频率选择性放大电路。
其基本原理是通过对电路中的电路元件进行选择和调整，使得电路在特定频率点上具有最大的增益。
调谐放大器由三个基本部分组成：信号源、放大器和负载。
在调谐放大器中，放大器的增益通过变压器进行调节，而调节放大器的频率响应是通过电容和电感的选择和调谐来实现的。
电容和电感的特性使得它们在不同的频率下具有不同的阻抗，因此可以通过调整它们的值来控制电路的频率响应。
实验步骤：1. 按照电路图连接调谐放大器电路。
2. 将频率源连接到信号发生器和调谐放大器的输入端，设置信号发生器的输出频率为所需的测试频率。
3. 调节信号发生器的输出电平，使其与调谐放大器的输入电平匹配。
4. 使用示波器观察调谐放大器的输出波形，并记录输出电压的幅值。
5. 通过调节电容和电感的值，来调整调谐放大器的频率响应，并记录不同频率下的输出电压的幅值。
6. 根据记录的数据计算出调谐放大器的增益和频率响应。
实验结果：根据实验步骤记录的数据，可以得到不同频率下的输出电压的幅值。
通过这些数据可以计算出调谐放大器的增益和频率响应。
实验讨论：在实验过程中，可能会遇到一些问题，例如电路连接不正确、仪器操作不熟练等。
这些问题需要及时解决，以保证实验结果的准确性。
实验结论：调谐放大器是一种利用电容和电感的频率选择性放大电路。
通过调节电容和电感的值，可以调整调谐放大器的频率响应。
实验结果可以用来计算调谐放大器的增益和频率响应。
实验一 高频小信号调谐放大器一、实验目的小信号调谐放大器是高频电子线路中的基本单元电路，主要用于高频小信号或微弱信号的线性放大。
在本实验中，通过对谐振回路的调试，对放大器处于谐振时各项技术指标的测试（电压放大倍数，通频带，矩形系数），进一步掌握高频小信号调谐放大器的工作原理。
学会小信号调谐放大器的设计方法。
二、实验原理图1所示电路为共发射极接法的晶体管高频小信号调谐放大器。
它不仅要放大高频信号，而且还要有一定的选频作用，因此晶体管的集电极负载为LC 并联谐振回路。
在高频情况下，晶体管本身的极间电容及连接导线的分布参数等会影响放大器输出信号的频率和相位。
晶体管的静态工作点由电阻R B1，R B2 及R E决定，其计算方法与低频单管放大器相同。
三、调谐放大器的性能指标及测量方法 表征高频小信号调谐放大器的主要性能指标有谐振频率f 0，谐振电压放大倍数A v0，放大器的通频带BW 及选择性（通常用矩形系数K r0.1 来表示）等。
放大器各项性能指标及测量方法如下：1、谐振频率放大器的调谐回路谐振时所对应的频率f 0称为放大器的谐振频率，对于图1所示电路， ∑=LC f 10其中L 为调谐回路电感线圈的电感量；C Σ 为调谐回路的总电容。
谐振频率f 0 的测量方法是：用扫频仪作为测量仪器，用扫频仪测出电路的幅频特性曲线，调变压器T 的磁芯，使电压谐振曲线的峰值出现在规定的谐振频率点f 0。
2、电压放大倍数放大器的谐振回路谐振时，所对应的电压放大倍数A V0称为调谐放大器的电压放大倍数。
A V0 的测量方法是：在谐振回路已处于谐振状态时，用高频电压表测量图1中R L 两端的电压u 0及输入信号u i 的大小，则电压放大倍数A V0 由下式计算：A V0 = u 0 / u i 或 A V0 = 20 lg (u 0 / u i ) dB3、通频带由于谐振回路的选频作用，当工作频率偏离谐振频率时，放大器的电压放大倍数下降，习惯上称电压放大倍数A V 下降到谐振电压放大倍数A V0 的21倍(0.707)时所对图1 高频小信号放大器应的频率偏移称为放大器的通频带B W 。
实验1 小信号调谐放大器【实验目的】●熟悉电子元器件和高频电子线路实验系统；●掌握单调谐回路谐振放大器的基本工作原理；●掌握测量放大器幅频特性的方法；●熟悉放大器静态工作点和集电极负载对单调谐放大器幅频特性（包括电压增益、通频带、Q值）的影响；●了解放大器动态范围的概念和测量方法。
【实验内容】●采用点测法测量单调谐和双调谐放大器的幅频特性；●用示波器测量输入、输出信号幅度，并计算放大器的放大倍数；●用示波器观察耦合电容对双调谐放大器幅频特性的影响；●用示波器观察放大器的动态范围；●用示波器观察集电极负载对放大器幅频特性的影响。
【实验步骤】✓实验准备插装好单调谐回路谐振放大器模块，接通实验箱上电源开关，按下模块上开关2K3,此时电源指示灯亮。
✓单调谐●单调谐回路谐振放大器幅频特性测量测量幅频特性通常有两种方法，即扫频法和点测法。
扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。
本实验采用点测法，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路揩振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。
步骤如下：①2K1置“off”位，即断开集电极电阻2R3。
2K2置“单调谐”位，此时2C6被短路，放大器为单调谐回路。
高频信号源输出连接到单调谐放大器的输入端（2P01）。
示波器CH1接放大器的输入端2TP01，示波器CH2接单调谐放大器的输出端2TP02，调整高频信号源频率为6.3MHZ（用频率计测量），高频信号源输出幅度（峰——峰值）为200mv（示波器CH1监测）。
调整单调谐放大器的电容2C5，使放大器的输出为最大值（示波器CH2监测）。
此时回路谐振于6.3MHZ。
比较此时输入输出幅度大小，并算出放大倍数。
②按照表1-1改变高频信号源的频率（用频率计测量），保持高频信号源输出幅度为200mv（示波器CH1监视），从示波器CH2上读出与频率相对应的单调谐放大器的电压幅值，并把数据填入表1-1。
实验一调谐放大器[实验目的]1.熟悉仿真软件Multisim的使用，学会用Multisim做谐振放大器实验。
2.熟悉谐振回路的幅频特性分析---通频带与选择性。
3.熟悉信号源内阻及负载对谐振回路的影响，从而了解频带扩展。
4.熟悉和了解放大器的动态范围及其测试方法。
[实验原理及预习要求]1.预习有关EWB使用方法的内容，熟悉EWB的基本操作。
2.小信号谐振放大器的原理小信号谐振放大器是接收机和各种电子设备中广泛应用的一种电压放大器。
它的主要特点是晶体管的集电极（共发射极电路）负载不是纯电阻，而是由L、C组成的并联谐振回路。
调谐放大器具有较高的电压增益，良好的选择性，当元件器件性能合适和结构布局合理时，其工作频段可以做得很高。
小信号调谐放大器的类型很多，按调谐回路区分。
由单调谐回路，双调谐回路和参差调谐回路放大器。
按晶体管连接方法区分，有共基极、公发射极和公集电极放大器。
实用上，构成形式根据设计要求而不同。
典型的单调谐放大器电路如下图所示。
图中R1 ,R2 是直流偏置电阻，用以形成稳定的静态工作点；LC并联谐振回路为晶体管的集电极负载，由于LC回路有带阻作用，即对带内信号阻抗较大，因而有用信号成分可在其上形成信号电压；Re 为提高工作点的稳定性而接入的直流负反馈电阻，Ce 是对信号频率的旁路电容。
输入信号Us经电容器C1耦合到be“基射”之间。
放大后再耦合到外接负载上。
[实验内容及步骤]1.打开仿真软件Multisim，在工作区中建立单调谐回路谐振放大器，如图3所示图3 单调谐回路谐振放大器仿真也可以执行直流分析，由EWB直接得出各静态工作点。
3. 动态研究(1) 测放大器的动态范围Vi━V0（在谐振点）选R=10K，Re=1k。
把高频信号发生器接到电路输入端，电路输出端接毫伏表，选择正常放大区的输入电压Vi, 调节频率f使其为10.7MHZ，调节Cr使回路谐振，是使输出电压幅度为最大。
此时调节V1由0.02伏变到0.8伏，逐点记录V0电压，并填入表1.2。
实验1 小信号调谐放大器【实验目的】●熟悉电子元器件和高频电子线路实验系统；●掌握单调谐回路谐振放大器的基本工作原理；●掌握测量放大器幅频特性的方法；●熟悉放大器静态工作点和集电极负载对单调谐放大器幅频特性（包括电压增益、通频带、Q值）的影响；●了解放大器动态范围的概念和测量方法。
【实验内容】●采用点测法测量单调谐和双调谐放大器的幅频特性；●用示波器测量输入、输出信号幅度，并计算放大器的放大倍数；●用示波器观察耦合电容对双调谐放大器幅频特性的影响；●用示波器观察放大器的动态范围；●用示波器观察集电极负载对放大器幅频特性的影响。
【实验步骤】✓实验准备插装好单调谐回路谐振放大器模块，接通实验箱上电源开关，按下模块上开关2K3,此时电源指示灯亮。
✓单调谐●单调谐回路谐振放大器幅频特性测量测量幅频特性通常有两种方法，即扫频法和点测法。
扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。
本实验采用点测法，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路揩振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。
步骤如下：①2K1置“off”位，即断开集电极电阻2R3。
2K2置“单调谐”位，此时2C6被短路，放大器为单调谐回路。
高频信号源输出连接到单调谐放大器的输入端（2P01）。
示波器CH1接放大器的输入端2TP01，示波器CH2接单调谐放大器的输出端2TP02，调整高频信号源频率为6.3MHZ（用频率计测量），高频信号源输出幅度（峰——峰值）为200mv（示波器CH1监测）。
调整单调谐放大器的电容2C5，使放大器的输出为最大值（示波器CH2监测）。
此时回路谐振于6.3MHZ。
比较此时输入输出幅度大小，并算出放大倍数。
②按照表1-1改变高频信号源的频率（用频率计测量），保持高频信号源输出幅度为200mv（示波器CH1监视），从示波器CH2上读出与频率相对应的单调谐放大器的电压幅值，并把数据填入表1-1。
小信号调谐(单调谐)放大器实验
小信号调谐放大器实验是一种常见的实验，用于分析和研究放大器的频率响应特性。
在这个实验中，我们会使用一个单调谐放大器电路，通过调节电路参数来实现对特定频率信号的放大。
下面是一种常见的实验步骤：
材料准备：
1. 信号发生器：用于产生待放大的输入信号。
2. 单调谐放大器电路：由电容、电感和电阻等元件组成的并联谐振电路。
3. 可变电阻：用于调节电路的谐振频率。
实验步骤：
1. 创建实验电路：根据实验要求，根据所给的电路图，建立单调谐放大器电路。
2. 连接信号发生器和电路：使用信号发生器将待放大的输入信号接入电路的输入端。
3. 设置信号发生器：调节信号发生器的频率和幅度，使其产生待放大的输入信号。
4. 测量输出信号：使用示波器或其他合适的仪器，测量电路的输出信号。
5. 调节电路参数：根据实验需要，逐步调节电路的元件参数，如可变电阻，以使电路在特定频率上获得最大增益。
6. 记录实验数据：在每次调节电路参数后，记录输出信号的幅度和频率。
7. 分析实验数据：根据记录的数据，绘制输出信号的幅度和频率之间的关系曲线。
8. 总结实验结论：根据实验数据的分析结果，对放大器的频率响应特性进行总结，并根据需要进行进一步的讨论和研究。
这个实验可以帮助我们理解放大器的频率响应特性，并且可以通过调节电路参数来实现对特定频率信号的放大，这在实际电子电路设计和应用中非常重要。
下周实验：高频谐振功率放大器与基极调幅
1.1 调谐放大器实验
一．实验目的
1.了解LC 谐振回路及双耦合谐振回路的理论知识。
2.了解调谐放大器的工作原理及主要技术指标。
3.掌握调谐放大器的调试方法及主要技术指标的测试方法。
4.了解双回路调谐放大器在弱耦合、临界耦合和强耦合时的幅频特性曲线（谐振曲线）。
5.学会使用基本测量仪器如频谱分析仪（或频率特性测试仪）、高频信号发生器、示
波器、高频毫伏表等仪器测试分析调谐放大器的谐振特性（谐振曲线、通频带、选择性）和放大特性（谐振电压放大倍数、动态特性即输入— 输出电压特性)。
二．实验仪器、设备
1.调幅与调频接收模块。
2.直流稳压电压GPD-3303D
3.F20A 型数字合成函数发生器/计数器
4.DSO-X 2014A 数字存储示波器
5.SA1010频谱分析仪
三．实验原理
小信号谐振放大器的主要技术指标如下： 1.谐振电压放大倍数
VO o i A u u = 或 ()20lg ()()VO o o i i A u u dB u dB u dB ==- （1.1.1）
2.谐振频率
o f =
（1.1.2）
式中oe ie C C C PC ∑=++，其中oe C 为晶体管的输出电容，ie C 为负载电容或后级电路的输入电容，P 为接入系数。
3.通频带
调谐放大器所要放大的信号是已调制信号,具有一定的频谱宽度。
为了不失真地放大已调信号包含的所有频谱分量，要求放大器必须有一定的通频带。
一个理想放大器应对通频带以内的信号具有同等的放大能力，对通频带以外的信号完全抑制。
故理想放大器的幅频特性曲线应呈矩形，但实际的幅频特性曲线和矩形差异较大，如图1.1.2所示。
习惯上把电压放大倍数A V 下降到谐振电压放大倍数A VO 的0.707倍（或比最大值降低3dB ）时所对应的频率范围，称为放大器的通频带，又称3dB 带宽，用BW （2△f 0.7）表示。
单调谐放大器的通频带与回路有载品质因数Q L 的关系为：
07.2H L L
f BW f f f Q =∆=-=
（1.1.3） 放大器的通频带与谐振电压增益的关系为：
2fe VO y A BW C π∑
∙=
=常数 （1.1.4）
4.选择性 ⑴ 矩形系数
01
0107
...22r f K f ∆=
∆ （1.1.5）
理想放大器的矩形系数等于1，而实际的矩形系数大于1。
单谐振回路调谐放大器的矩形系数约为9.95，选择性较差。
为了克服单谐振回路放大器选择性差的缺点，常采用两个互相耦合的谐振回路作为放大器负载来改善矩形系数。
实际应用中，两个谐振回路的谐振频率都调谐于同一个中心频率上，这种放大器称为双调谐回路放大器。
双调谐放大器谐振曲线按耦合程度分三种情况，如图1.1.3所示。
双调谐回路放大器一般均应用在临界耦合状态，此时，通频带为：
07.2BW f =∆= （1.1.6）
图1.1.3 双调谐放大器归一化幅频特性曲线
⑸工作稳定性
四．实验电路简介
实验电路如图1.1.5所示。
接收天线负责接收空间传输的微弱电信号，经变压器（T）耦合至次级回路。
次级回路电感L与电容2C2构成输入谐振回路，调节次级回路电容2C2，当次级回路发生谐振时，无用信号被滤除同时选出有用信号（实验中输入信号由高频信号源提供），作为晶体管BG1的输入信号。
经晶体管BG1放大后，被集电极负载（LC并联谐振回路）进一步选频，由晶体管BG2再次放大后输出。
图中开关2K2拨至“单”时为单调谐放大器；谐振回路总电感L= 2L1+2L2+2L3+2L4，总电容C=2C4+2C5+2C7+2C9+C oe+C ie；为了考虑回路电阻对回路品质因数Q的影响，开关2K1闭合接入阻尼电阻2R3。
开关2K2拨至“双”时双调谐放大器，初级回路总电感L= 2L1+2L2；初级回路总电容C=2C4+2C5+C oe2；次级回路总电感L=2L3+2L4，次级回路总电容C=2C7+2C9+C ie，2C6为初、次级间耦合电容。
单、双调谐放大器谐振频率均为6MHz。
图1.1.5调谐放大器实验电路
五．实验内容
1. 频域测量单调谐放大器幅频特性曲线、谐振频率、通频带、矩形系数、增益
⑴电路连接与设置
将《调幅与调频接收模块》连接+12V电源，打开调谐放大器电源开关；将频谱分析仪SA1010射频输出（RF OUT）连接放大器输入（2Q1）；射频输入（RF IN）连接放大器输出（2Q2）；开关2K1拨至off（断开2R3），2K2拨至“单”。
⑵扫频法测量幅频特性曲线、谐振频率
①频谱仪[复位]：按【preset】键。
②设置频谱仪[中心频率]（放大器的谐振频率）：按【FREQ】键，输入数字6和单位MHz或使用[旋钮]调整为6MHz。
③[开启]频谱仪跟踪源：按【Source】键，选择[跟踪源]→[开启]；选择[功率]，使用[旋钮]调整输出功率为－30dBm。
注：若曲线顶部仍然被压缩，还要增加[参考电平]（参见【AMPT】键说明）。
④激活频谱仪[频标]：按【Marker】键（频标1被激活）。
⑤ 设置频谱仪[扫宽]：按【Span 】键， 输入数字5和单位MHz 或使用[旋钮]调整为5MHz 。
⑥ 谐振特性调整：用无感起子调节2C 2，使输入调谐回路谐振（幅频特性曲线的幅值最大）； 反复调节2C 5、2C 7，使集电极负载调谐回路在6MHz 谐振（幅频特性曲线最大值处于6MHz ）。
⑦ 设置[最大保持]：按【Trace 】键，选择[最大保持]（注：下次测量前要[刷新]）。
⑧ 记录或存储幅频特性曲线及中心频率f O 。
⑶ 扫频法测量通频带、矩形系数
① 频谱仪设置与电路调整：方法同步骤1(2)的①、②、③、④、⑤、⑥。
(若设置未变，可直接进行下一步测量) ② 激活带宽测量：按【Marker 】键→[频标功能]→[N ⑶dB 开启]。
③ 设置[最大保持]：按【Trace 】键→[最大保持]，记录3dB 带宽（即2△f 0.7）。
④ 按【Marker 】键→[频标功能]→[N ⑶dB 开启]，键入数字20和单位dB ，设置[最大保持]，记录20dB 带宽
（即2△f 0.1）。
计算矩形系数01
0107
...22r f K f ∆=
∆。
⑷ 扫频法测量谐振电压增益
① 频谱仪设置与电路调整：方法同步骤1(2)的①、②、③、④、⑤、⑥。
(若设置未变，可直接进行下一步测量) ② 设置(0)dB 增益基准：将频谱仪射频输出(RF OUT)∕输入(RF IN)连接放大器输入（2Q1）。
按【Marker 】键→[频标差值]。
③ 将频谱仪射频输入(RF IN )改接放大器输出(2Q2)。
④ 读取谐振电压增益值A VO (dB )。
⑸ 测量接入阻尼电阻后的谐振曲线、中心频率、通频带和谐振电压增益 2K1拨至“on ”接入阻尼电阻2R 3。
测量方法同上面(2)(3)(4)。
2. 时域测量单调谐放大器增益、动态范围、幅频特性曲线、通频带和矩形系数（需从2Q2撤去“RF IN ”电缆线） ⑴ 测量谐振电压增益A VO （断开阻尼电阻2R 3）
① 放大器输入端(2Q1)接6 MHz 、150mV PP 高频等幅信号（由信号源F20A 提供）。
② 用示波器双通道同时观测放大器输入端(2TP1)、输出端(2TP2)信号波形。
③ 谐振特性调整：调节谐振电容2C2及2C5、2C7，使回路谐振（输出波形幅值最大）。
④ 记录或存储波形和数据（输入u i 、输出u O 电压幅值），计算谐振电压增益A VO 。
⑵ 测量动态范围
逐渐增加输入信号幅值至输出电压波形最大不失真，记录输出动态范围u O m 。
⑶ 测量通频带
保持u i (150mV PP )不变，改变输入信号频率，测量电压增益下降到0.707A VO 时的f H 、f L 。
计算3dB 带宽2△f 0.7=f H －f L 。
3. 频域测量双调谐放大器参数 ⑴ 电路连接与设置
将频谱分析仪射频输出（RF OUT ）连接放大器输入（2Q1）；射频输入（RF IN ）连接放大器输出（2Q2）；开关2K1 拨至off （断开2R 3），2K2拨至“双”。
⑵ 测量临界耦合状态幅频特性曲线、中心频率、通频带、矩形系数和谐振电压增益， ① 频谱仪设置与电路调整：方法同步骤1(2)的①、②、③、④、⑤。
② 谐振特性调整：
调节放大器输入谐振回路的谐振电容2C2，使曲线幅值最大；反复调节初、次级回路的谐振电容2C5、2C7和耦合电容2C6，使谐振曲线呈现单峰在6MHz 幅值最大 (此时即为临界耦合状态) 。
③ 记录或存储谐振特性曲线、谐振频率fo ；测量通频带、矩形系数和谐振电压增益(方法同步骤1(3)(4)) ⑶ 测量强耦合状态下谐振特性曲线、通频带、矩形系数、幅值和谐振电压增益，方法同上。
电路调整：调节2C2，使回路谐振；反复调节初、次级回路的谐振电容2C5、2C7和耦合电容2C6，使谐振曲线呈现以6MHz 对称的双峰且幅值最大。
（注意：峰谷不能小于0.707u om ）。
⑷ 测量弱耦合状态下谐振特性曲线、通频带、矩形系数和谐振电压增益，方法同上（选作）。
